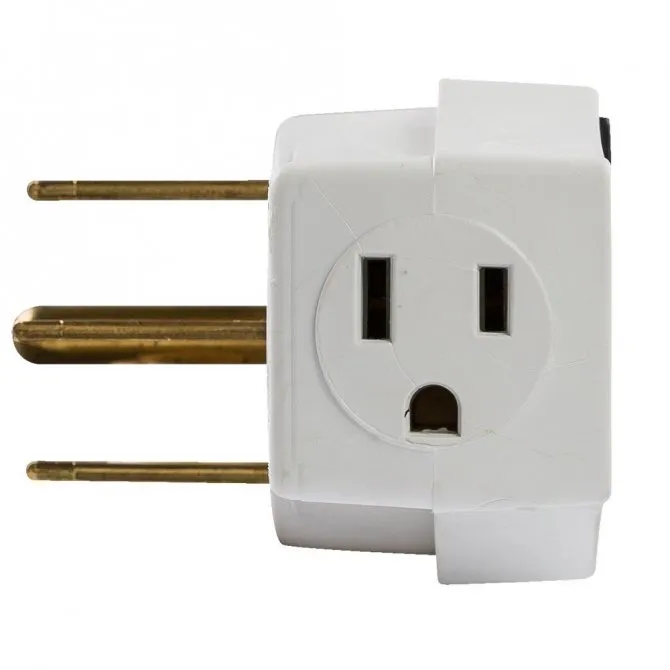

Как подключить плиту к розетке: рассмотрение переходников, установка двойной розетки, выбор и характеристики — полное руководство.

Хотите узнать, как правильно подключить плиту к розетке? В статье «Розетка для плиты: переходник, установка, двойная, выбор и характеристики» мы подробно рассмотрим этот вопрос, а также дадим советы по выбору и установке розетки. Не пропустите полезные рекомендации!

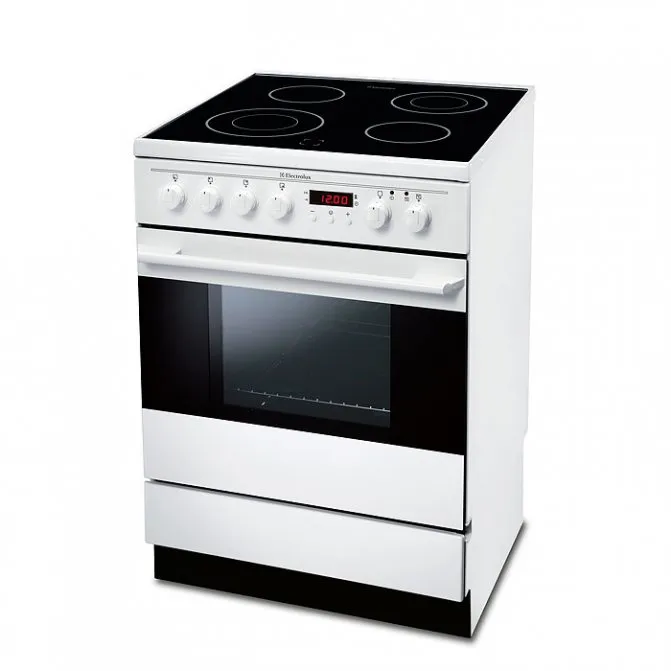

Современная электрическая плита отличается высокой эффективностью, функциональностью и точностью настроек. Вместе с тем, изделие потребляет много энергии, что сказывается на особенностях его подключения к сети. Неправильно выбранная и подключенная розетка для плиты может стать причиной возгорания, короткого замыкания и поражения людей током. Чтобы изначально исключить вероятность возникновения подобных ситуаций, следует грамотно спроектировать и подсоединить силовую точку, которая гарантированно выдержит такие мощные потребители, как печь, духовка и комбинированный жарочный шкаф.

Отличительные особенности

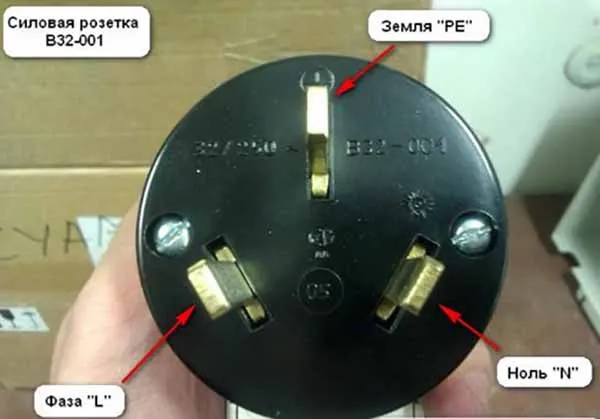

Розетка силовая для плиты отличается такими особенностями:

1. Большая толщина проводящих контактов. Может составлять 2-3 мм в зависимости от расчетной нагрузки. Металл в силовых розетках и вилках для электроплит обладает высокой прочностью, твердостью и упругостью.
2. Наличие заземляющего контакта. Необходим по причине того, что в процессе эксплуатации есть вероятность пробивания электричества на корпус. Поскольку обычные прижимные усики не рассчитаны на большую силу тока, контакт осуществляется с помощью штыря и отдельного отверстия.
3. Более прочный корпус. Розетки для печки изготавливаются из огнеупорного полимерного пластика, который не теряет прочности при нагревании. Корпус прочный, устойчивый к ударам и давлению.

В зависимости от поступающего по кабелю напряжения в гнезде может быть 3 или 5 отверстий. Количество определяется количеством фаз и наличием заземления. Стандартная розетка на 380 вольт для плиты имеет 5 контактов, из которых 3 предназначены для подключения фаз, а 2 — для нуля и земли. Но в квартирах такой вариант практически не встречается, подобные решения принимаются для обустройства производственных помещений.

Присоединение к трехфазной сети

Монтаж силового прибора для электропечи, имеющей трехфазное исполнение, будет немного отличаться от предыдущего способа. И плита и вилка в таком случае имеют 5 выводов: 3 фазных кабеля, плюс нулевой и защитный провод.

•

• Для чего нужен автоматический выключатель в квартире

•

  Почему ноутбук MacBook перестал заряжаться

В процессе подключения кухонной электрической плиты к сети, напряжением 380 В. фазные проводки от вилки присоединяются к контактам L1, L2 и L3 на задней стенке печи.

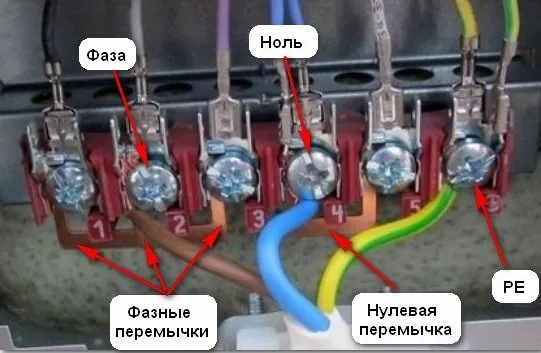

Если производителем на панели были сделаны перемычки, обязательно демонтируйте их во избежание замыкания и сбоя в работе системы.

Оставшиеся два вывода присоединяются к панели как в вышеописанном случае с однофазными моделями плит.

Требования к проводке

В домах, построенных в прошлом веке, проложена алюминиевая проводка, выдерживающая максимальную нагрузку до 3,5 кВт. Дома современных серий оборудованы кабелями с медными жилами 2,5 мм², рассчитанными на 4,6 кВт. Этого вполне достаточно для прибора средней мощности. Если потребителей будет больше, проводку лучше поменять во избежание ее перегревания. Целесообразно приобретать кабель с жилами 3,0 мм² (6,2 кВт) или 3,5 мм² (8,0 кВт). Делая выбор, нужно ориентироваться на пиковое значение потребления электроэнергии.

Оптимальным решением является кабель с медными жилами. Этот металл отличается высокой проводимостью, гибкостью и упругостью. Проблема с коррозией решается легко и быстро путем обработки контактов оловом.

Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

1. Прокладываем кабельный канал.

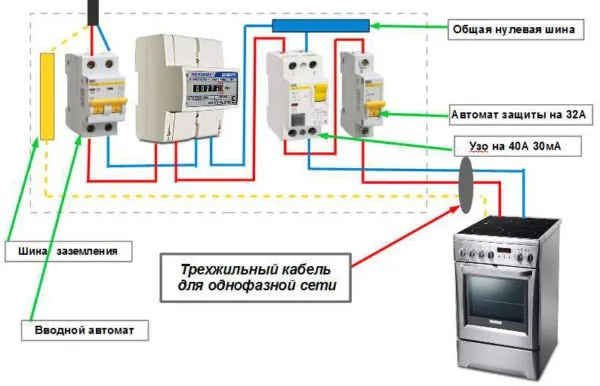

2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
3. Проводим линию питания кабелем с оптимальными параметрами.

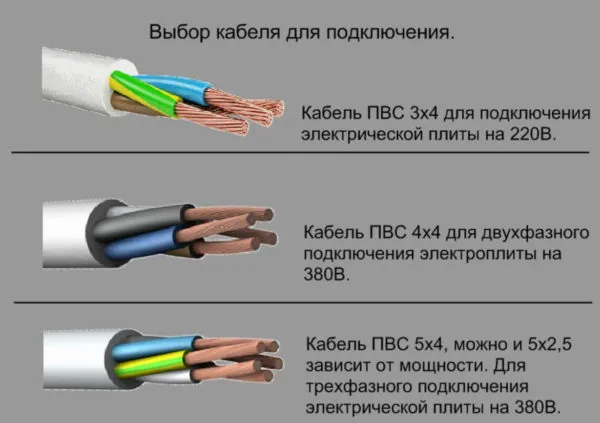

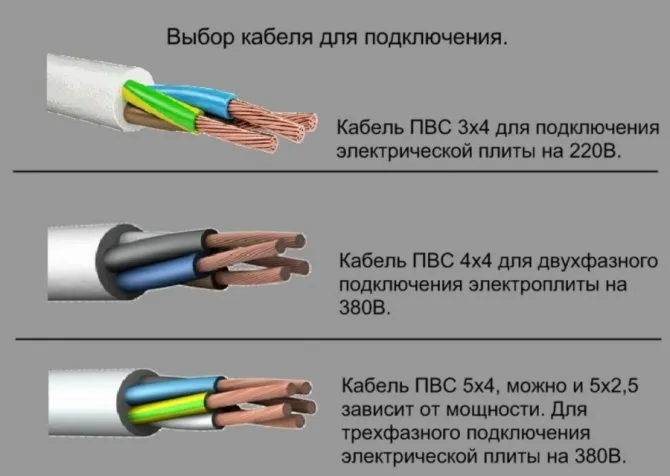

Параметры могут быть следующими:

• ПВС 3х4 — подключение электрической плиты однофазное на 220В.
• ПВС 4х4 — подключение однофазное на 380В.
• ПВС 5х4 — подключение трехфазное на 380 В.

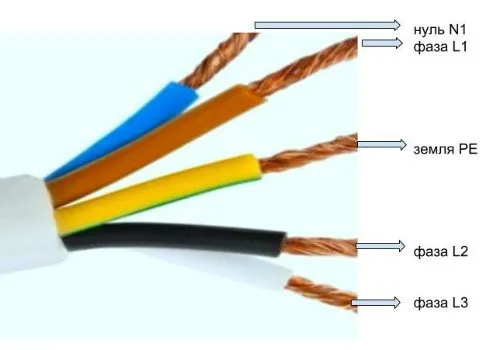

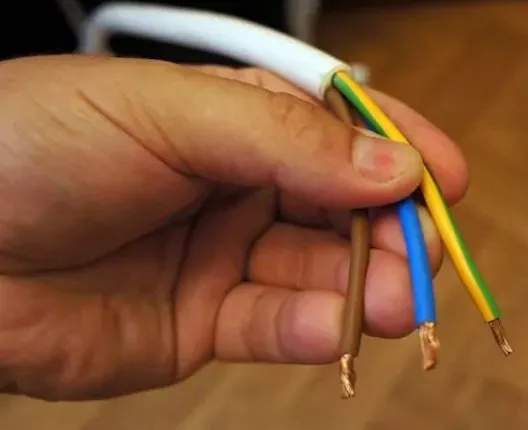

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

• желто-зеленый – заземляющий;
• синий – нулевой;
• фазные — все остальные цвета.

Внимание! Если вы решили подключить электроплиту к общей сети квартиры, то, с учетом суммарной мощности всех электроприборов, номинал УЗО на распределительном щите должен быть не менее 40А.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11. Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

• удаленность от источников влаги;
• удаленность от источников огня;
• доступность для контроля и обслуживания;
• недоступность для детей.

Внимание! Советуем составлять план размещения розеток на вашей кухне только после утверждения дизайн-проекта. В противном случае можете столкнуться с проблемой их недоступности.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

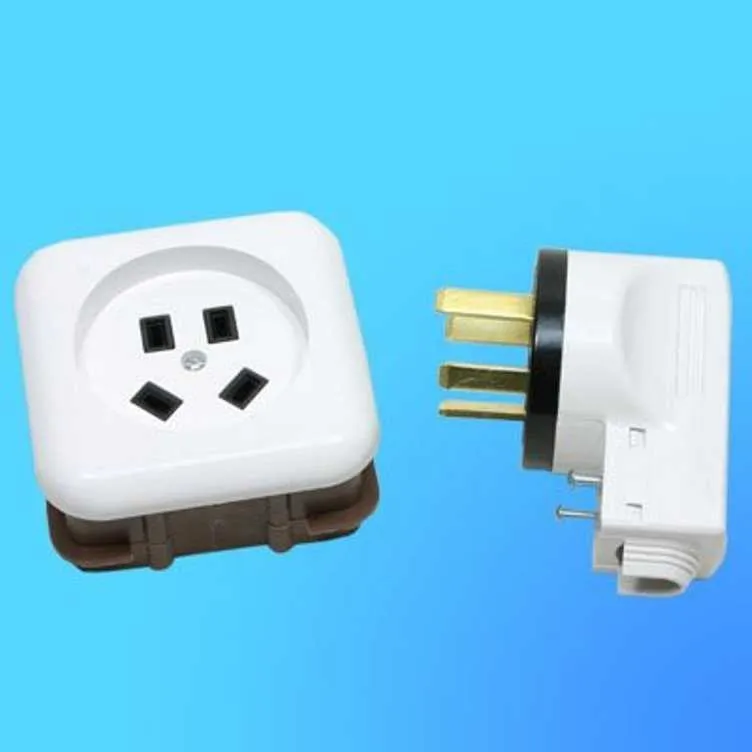

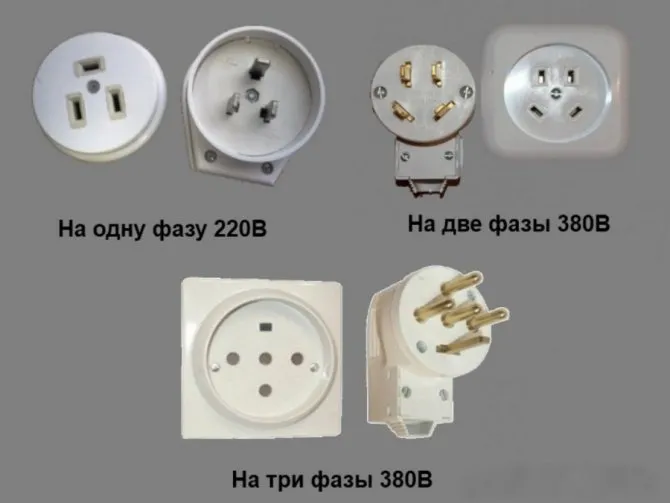

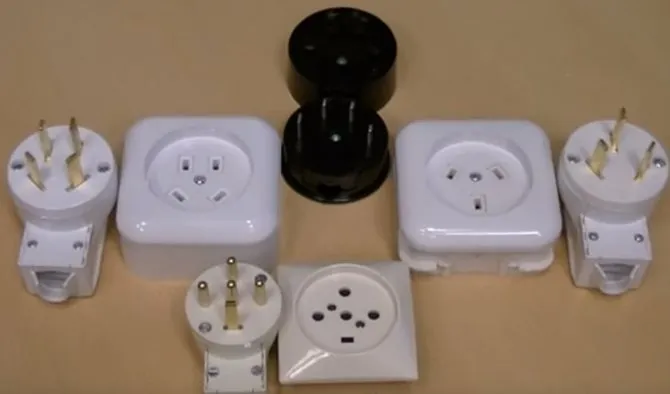

Виды розеток для электроплит

По количеству разъемов для бытовой сети 220 В розетки печные бывают такими:

• фаза, ноль, земля (3);
• 3 фазы, ноль (4);
• 4 фазы, ноль, земля (5).

Различаются устройства и по сроку эксплуатации. Он зависит от таких факторов, как устойчивость к электролитической коррозии, истиранию и изгибанию. Главным показателем является количество циклов включения и выключения.

• высокое — 100000;
• среднее — 75000;
• низкое — 50000.

Исходя из условий эксплуатации и качества срок службы изделий варьируется в пределах 10-25 лет.

Монтаж розетки для электроплиты можно выполнять открытым или скрытым способами. Выбор зависит от места установки техники и варианта прокладки кабеля. Открытая установка является универсальной, применяется на улице, балконах и в деревянных зданиях. Скрытый метод используется в жилых домах из кирпича и железобетона. В данном случае перед тем как подключить розетку для плиты, в стене делается отверстия и штробы.

Устойчивость к внешнему воздействию имеет важное значение. Изделия имеют 6 степеней защищенности от пыли и 8 от воды. Для этого используются заглушки, крышки и шторки.

Подключение от одного кабеля варочной поверхности и духового шкафа

А что делать, если нет ни возможности, ни желания подключать духовой шкаф отдельным кабелем от щитовой, при этом у вас на кухне осталась проводка от старой электроплиты или уже есть ранее проложенный провод для подключения варочной панели. Можно ли запитать духовку от него?

Можно, но здесь опять же необходимо соблюсти определенные правила:

духовой электрический шкаф должен иметь отдельный автомат защиты

кабель питания с щитка должен быть рассчитан под нагрузку на одновременное подключение и духовки, и варочной панели

Если второй пункт не соблюдается, необходимо в щитке ставить автомат такой величины, который будет автоматически отключаться при перегрузке, защищая тем самым от выхода из строя кабель питания.

Грубо говоря, автомат в распредщитке нужно выбирать не по нагрузке приборов, а по фактическому сечению существующего кабеля!

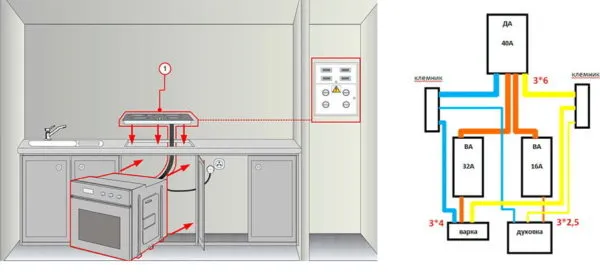

Вот какой кабель и диф.автомат защиты должны стоять у вас в щитовой для одновременного подключения духовки и варочной панели (в таблице указанна их суммарная мощность):

Запомните, что нельзя напрямую или через клеммную колодку подсоединять одновременно оба кухонных прибора, если они защищены одним единственным автоматом в щите.

Также не спасает вариант установки отдельной розетки на духовой шкаф, путем отпайки от клемм в распределительной коробке или непосредственно от мощной розетки, через которую уже подключена варочная панель.

Монтаж сдвоенной розетки, даже в заводском исполнении, тоже не поможет в аварийной ситуации.

Почему нельзя так делать, спросите вы? Потому что если вилка и кабель духовки изначально рассчитаны на ток до 16А, то неизвестно что будет при перегрузке с ними или с внутренностями духового шкафа, когда вы их посадите на автомат 25А или тем более на 32А-40А.

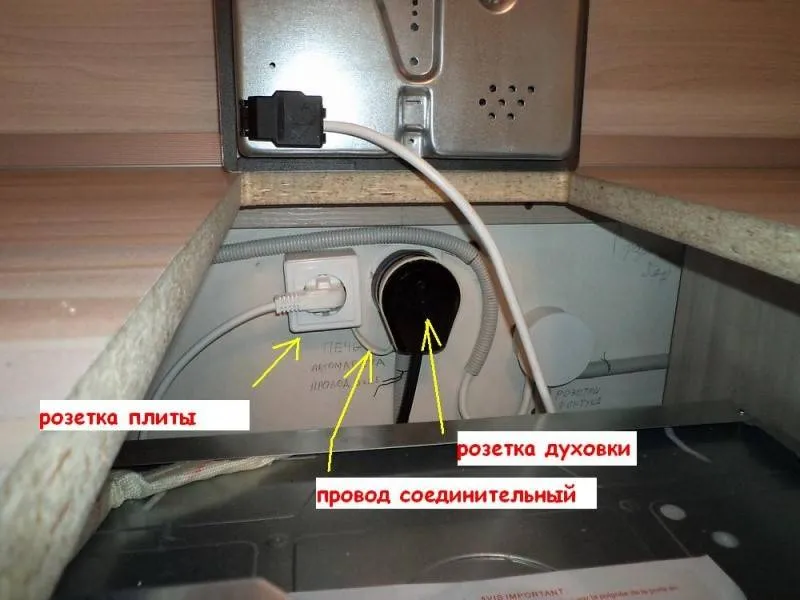

Самый лучший и оптимальный вариант в этом случае – разместить за кухней небольшую бокс коробочку, в которую монтируется автомат на 16А и розетка.

Таким образом, вилку соединительного провода духовки, можно будет безопасно подключить в розетку, так как она в свою очередь защищена отдельным автоматом, номиналом меньшим, чем автомат в щитке. Вот схема такого соединения:

Кабель питания коробочки подсоединяете либо опрессовкой, либо пайкой напрямую к мощному кабелю выходящему из стены. Можно это сделать и через отдельную клеммную колодку.

Розетка должна быть модульной, она изначально подходит под такие боксы.

Всю эту сборку (розетка+автомат) уже спокойно можно подключать к общему кабелю идущему на варочную панель. Как собрать и запитать такой бокс смотрите в видео:

Выбор розетки по количеству фаз и заземлению

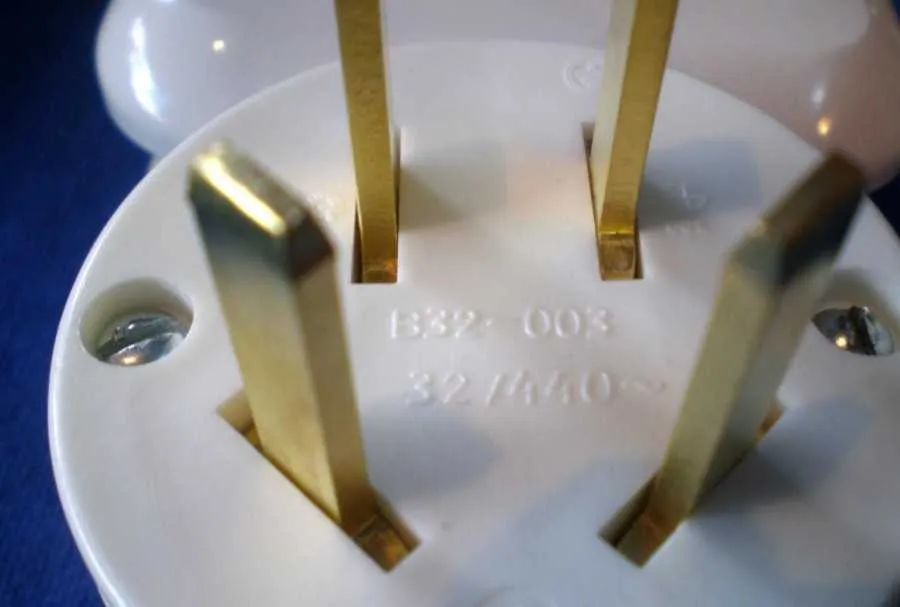

Для обычной печи мощностью до 6 кВт следует приобретать изделия с 3 разъемами — для фазы, нуля и земли. Такая схема рассчитана на однофазный ток, который подается в многоэтажные дома. Если заземление в здании не предусмотрено, можно приобрести обычную силовую розетку на 2 разъема.

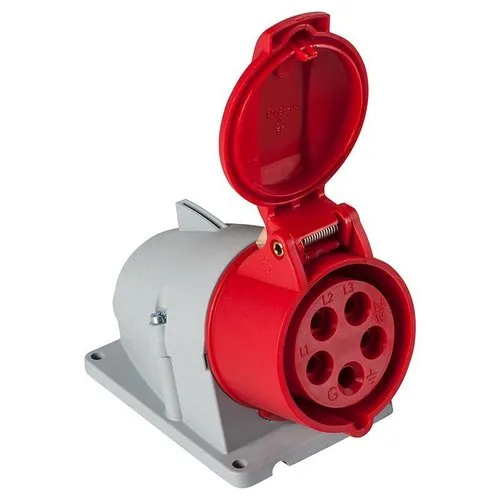

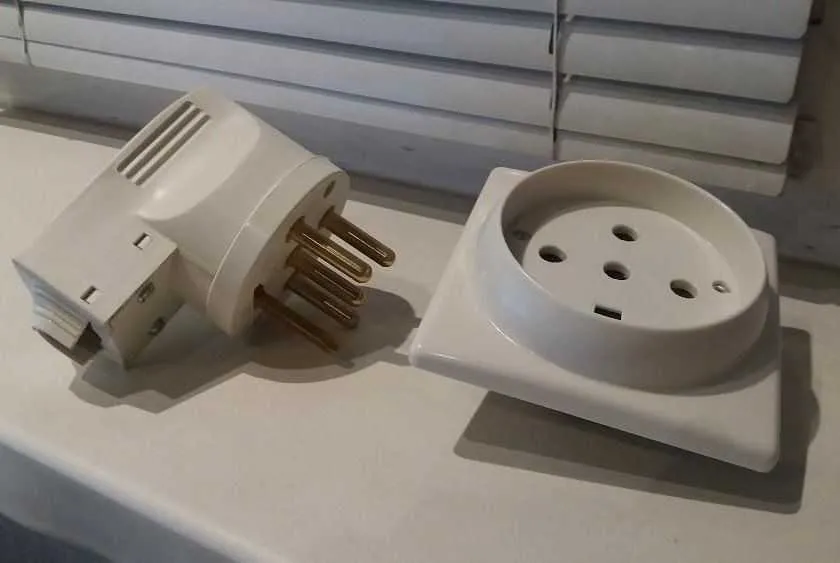

Трехфазные устройства используются для мощного электрического оборудования, потребляющего 6-12 кВт. Здесь идет в ход схема разброса фаз на 3 контакта, которые имеются на монтажной колодке устройства. Заземление обязательно, от него зависят вопросы безопасности повара.

Обзор цен на розетки

Сегодня приобрести розетку для плиты можно практически в любом отделе электротоваров. Стоимость их несколько выше, чем у обычных бытовых розеток, что связано со сложностью их конструкции. Стоимость модели среднего ценового сегмента колеблется в диапазоне 400 рублей.

Для примера приведена стоимость отечественной 32-амперной розетки «Прима» для кухонных плит в разных городах:

• Москва и Киев – 420 руб.
• Самара – 405 руб.
• Екатеринбург и Воронеж – 400 руб.

Но для дизайнерских розеток, от известных западных производителей, цена может достигать нескольких тысячей рублей. Среди них имеются настоящие шедевры, выполненные под мрамор, натуральное дерево, стилизованные под хай-тек. Это позволяет с успехом вписать их в любые варианты интерьерной отделки вашей кухни. Точно также можно найти в продаже и бюджетные варианты «Мэйд-ин-Чина», стоимостью порядка 150-250 рублей.

Как видим, правильно выбрать и установить розетку для кухонной плиты вполне по силам рядовому домохозяину, умеющему держать в руках инструменты и обладающему начальными познаниями в электрике. Для подключения электропечи не придётся вызывать специалиста, что позволит сэкономить тысячу-другую для семейного бюджета.

Советы по выбору конструкции

На качество эксплуатации изделия влияют такие нюансы:

• Цена. Хорошие вещи не могут стоить дешево (не менее 1000 руб).
• Расположение узлов. Оно должно быть компактным и эргономичным.
• Номинал прибора. Должен иметь запас на пиковую нагрузку.
• Тип установки — скрытый или открытой. Здесь выбор делается между простотой монтажа и практичностью.
• Наличие заземления. Данная функция защитит повара от поражения током при возникновении аварийных ситуаций.
• Внешний вид. Имеет значение, если розетка находится на виду.

Нужно предусмотреть возможность коммуникации устройств разной конфигурации. В некоторых случаях допускается использовать сертифицированный переходник с одного штекера на другой. Если есть необходимость установить двойной источник, следует использовать разветвитель с выходами под нужный технический запрос. В одно гнездо можно подсоединить вилку однофазную 32а для электроплиты, а во второе вставить обычный штекер от посудомоечной машины.

Можно ли подводить два кухонных устройства к одному разъёму питания

При правильной проводке электричества эти устройства подсоединяют к выводу для электроплиты. Часто мастера прибегают к тому, что отсекают штекер от духового шкафа и присоединяют устройство к электросети при помощи клемм. Недостатком такого метода выступает то, что в таком случае теряется гарантия на духовку по причине повреждения вилки.

Другим способом можно подключить эти два устройства, установив дополнительную розетку на духовой шкаф и на варочную панель отдельно. Но это надо предусмотреть ещё на этапе ремонта. Не все домовладельцы продумывают такие вещи на этапе ремонта, не спланировав расположение предметов гарнитура в кухне.

Третий способ способен решить эти неудобства просто. В этом случае не надо предварительных подготовок, ставить вспомогательные розетки или повреждать фидер штекера. При этом нет надобности выводить силовой фидер. Для подключения варочной панели и духового шкафа применяют составное гнездо, где совмещаются силовой электроразъём для электроплиты и классическая евророзетка для электропечи.

Такая модель розетки накладывается поверх стандартной. Вырисовывается дилемма, какой кабель нужен, чтобы её подключить? Ответ – обычный электрокабель устройства для приготовления пищи, где сразу можно присоединить и шкаф для запекания, но его мощность не может превышать 3 кВт. Проще говоря, они подключаются на один кабель.

Заводской фидер оснащён маркированными жилами: белого, синего и жёлто-зелёного цвета. Для питания духовки от электричества также понадобятся:

1. Подрозетник.
2. Гнездо на электродуховку.
3. Штекер (нет в наборе).

Чтобы избежать вероятности удара электричеством, контроль доверяют автоматическому выключателю и УЗО. Его лучше предварительно приобрести для щитка. При надобности подключения духовки и варочной панели применяют дифференциальный выключатель, способный выдержать общую нагрузку. Устанавливать розетку надо на оптимальной и доступной высоте (в метре от пола), но нельзя её устанавливать за духовкой. Оптимальный вариант – по обе стороны прибора.

Подготовка щитовой

Для начала следует подсчитать количество бытовых приборов и их суммарную мощность. Исходя их этого выбирается вводной автомат, рассчитанный на 32 А или 40 А. Затем составляется чертеж, в котором прорисовывается проводка и гнезда. Силовая линия для плиты делается отдельно.

В многоэтажных домах возможна установка щитков только открытого типа. Расположить их лучше в местах, которые недоступны для детей и домашних животных. Внутри коробки размещаются входной и промежуточные пакетники, монтажные шины, УЗО, фазный, защитный и нулевой проводники.

Следует отдавать приоритет ящикам, изготовленным из огнеупорного пластика, устойчивого к высокой температуре. Это предотвратит поражение током при освобождении одного из проводов и касании им корпуса. Крепление к стене должно быть максимально жестким, исключающим случайное срывание коробки.

Правила установки

Процесс проведения электромонтажных работ с розеткой не представляет трудностей. Нужны лишь базовые знания в электротехнике и определенные функциональные навыки, позволяющие обращаться с рабочим инструментом.

Обесточивание

Прежде всего обесточивают помещение. Для этого отключают квартирный или домовой автомат. Делается это перемещением флажка в определенное положение. Какое именно это будет положение — зависит от того, как настроен автомат. В любом случае, необходимо увидеть «0», что является доказательством отключения электричества.

Выбор места

Локацию для установки разъема выбирают исходя из удобства и здравого смысла. Розетки ставят за электроплитой сверху, за откидной панелью (или внизу от панели). Также допускается установка разъема вне зоны нахождения плиты (используется для встроенных плит), если нет возможности размещения рядом с бытовой техникой.

Прокладка кабеля

Вначале подбирают правильный с точки зрения стоящей задачи силовой кабель. Для этого используют физическую формулу, согласно которой сумму мощностей всех конфорок и нагревательных поверхностей, духовки (измеряются в ваттах) нужно разделить на задействованное напряжение (в вольтах). Если показатели указаны в киловаттах, их следует перевести в ватты (разделив величину в киловаттах на тысячу).

В качестве примера приведем ситуацию, когда напряжение составляет 220 вольт. Полученный результат при вычислениях — это величина тока, проходящего по питающему кабелю при полной нагрузке. Кабель подбирается исходя из полученного результата и с учетом соотношения с током. Для электроплит чаще всего используют трехжильный кабель с сечением до 4 квадратных миллиметров. Это ограничение вызвано тем обстоятельством, что общая мощность потребления (вне зависимости от производителя) не превышает 7 тысяч ватт. Это соответствует 32 амперам.

После приобретения кабеля необходимой длины начинают установку защитной аппаратуры.

Монтаж защитного оборудования

Чтобы защититься от слишком высокого показателя протекающего тока и замыкания, применяют силовой автомат-выключатель. Исходя из максимального тока в бытовых электроплитах (32 ампера), автомат выбирают с тем же током нагрузки.

Подключение плиты

Перед подключением электроплиты нужно подготовить инструментарий и все нужные приспособления. В перечень необходимого входят плоскогубцы, отвертки, нож, розетка для электроплиты и вилка.

Подключения выполняют следующим образом:

1. Открывают соединительный узел электроплиты. Он находится на задней панели.
2. Выкручивают винты, чтобы ослабить контакты в соединительной колодке.
3. Проводят зачистку кабеля. Разделывают все жилы.
4. Соединяют провода с контактами. Здесь действует правило: красный — фаза, синий — ноль; желтый — земля.

Расключение проводов

Данная задача выполняется в такой последовательности:

1. Вскрыть вилку. Для этого открутить крепежный винт на корпусе вилки. Снять верхнюю часть корпуса.
2. В нижней части находятся контактные поверхности с клеммами. Подключить к клеммам все три провода, отходящих от электроплиты.

Подключение розетки

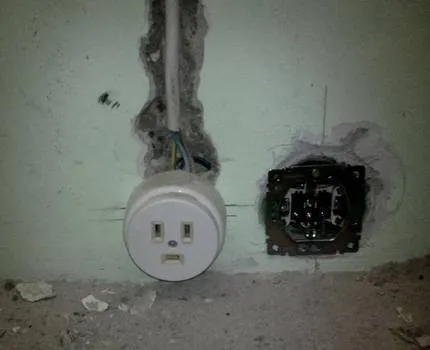

Розетку монтируют в несколько приемов:

1. Размечают место для установки.
2. Проделывают в стене отверстия с помощью перфоратора.
3. Подключают провода. Для этого ослабляют крепежные элементы контактов, после чего присоединяют каждую жилу к нужному зажиму.
4. Устанавливают панель розетки на ее место и фиксируют винтами.

Подключение автомата защиты

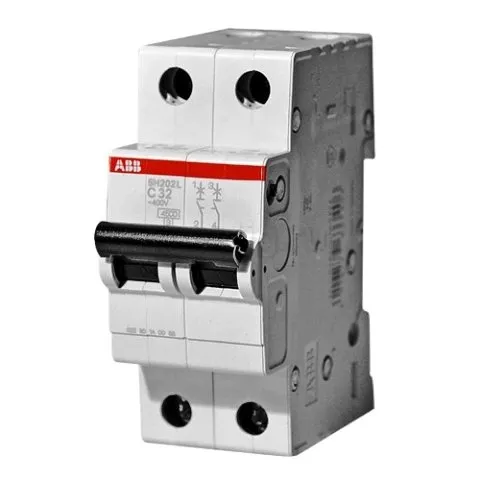

Местоположение силового автомата на 32 ампера выбирается исходя из возможности быстрого отключения в будущем, если возникнет такая потребность.

Установка занимает примерно 5–10 минут. Процесс заключается в монтаже основы для фиксации автомата — DIN-рейки, а также присоединении проводников. Для электроплиты вполне достаточно будет автомата только на жилу фазы.

Работу выполняют так:

1. Удаляем кабельную оплетку ножом.
2. Отыскиваем красный провод. Рассекаем проводник и зачищаем его концы.
3. В соответствии со схемой подключения (она есть на автомате-выключателе) присоединяем провода к контактам.

Обратите внимание! При установке автомата на 32 ампера следует придерживаться определенной длины зачищенных проводов. Такие жилы не должны выделяться из контактной группы.

Когда автомат подключен, его переводят в нулевое положение. Затем подключают проводник (который идет от автомата-выключателя) к электросчетчику. Его заводят в распредкоробку.

Тестирование системы

Чтобы проверить работоспособность системы, нужно испытать каждую ее составляющую. Когда установлен разъем, автомат-выключатель и присоединены проводники, подают тестовое напряжение. До этого момента еще раз проверяют корректность установки всех элементов и достаточность затяжки контактов. Если тестирование напряжением прошло без неприятных неожиданностей, приступают к следующему этапу.

С помощью отвертки-индикатора проверяют наличие напряжения на контактах. Если оно отсутствует, смотрят на правильность подключения, а также на силу фиксации проводников. После этого электроэнергия будет передаваться непосредственно на электроплиту.

Автомат-выключатель переводится в положение «включено». Если такое обозначение отсутствует, его заменяет значок «|». Включив автомат, проверяют правильность его работы.

Последнее испытание состоит в тестировании автомата, разъема и проводников на способность сохранять функциональность при максимальной нагрузке. Проверка осуществляется поворотом всех ручек электроплиты на максимум. Кабель и розетка не должны нагреваться, а автомат не должен давать отсечек.

Подключение розетки

При наличии в сети однофазного тока присоединение проводов производится в соответствии с маркировкой контактов или их цветовым обозначением. Желто-зеленая жила подводится к земле, красная к фазе, а синяя к нулю.

Аналогичным способом осуществляется коммуникация двухфазного устройства.

Схема подключения проводов:

• L1 — фаза А (коричневый);
• L2 — фаза В (белый);
• N — ноль (синий);
• PE — земля (желто-зеленый).

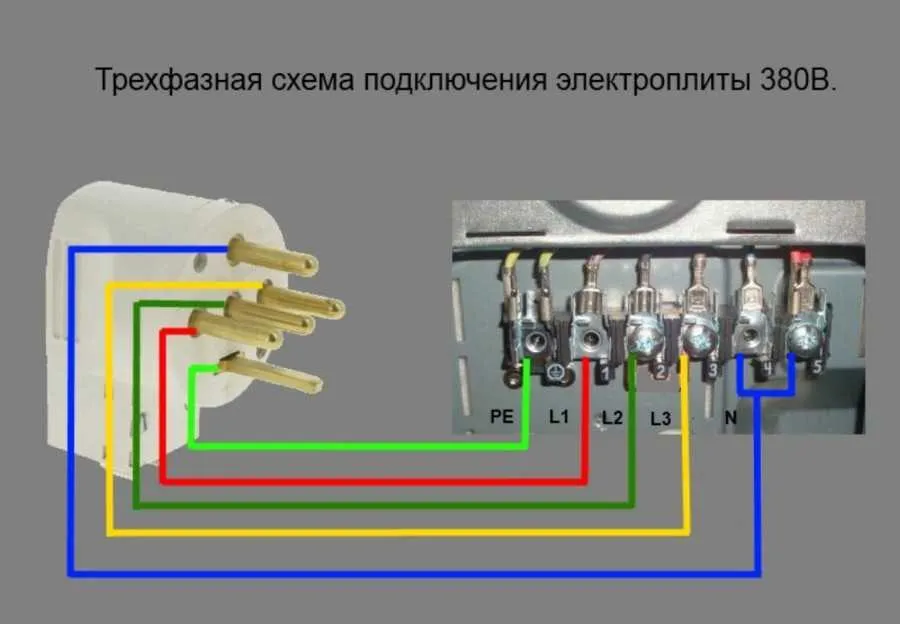

Трехфазные розетки подсоединяются к сети по такой схеме:

• L1 — фаза А (коричневый);
• L2 — фаза В (белый);
• L3 — фаза С (коричневый с белой полосой);
• N — ноль (синий);
• PE — земля (желто-зеленый).

После прикручивания проводов нужно проверить надежность коммутации, слегка потянув их назад.

Какой провод выбрать?

Выбор кабеля напрямую зависит от того, какой будет осуществляться тип подключения. В частных домах и многоэтажках преобладает однофазное подключение. Трехфазное — используется зачастую на предприятиях, в столовых, для подключения отдельных моделей импортных плит. Соответственно, для однофазного подключения потребуется трехжильный провод, а для трехфазного – пятижильный (меньшего диаметра).

Перед покупкой кабеля необходимо обязательно ознакомиться с технической документацией плиты, где указана ее мощность. От этого будет зависеть, с какими характеристиками необходимо выбирать провод.

Для подключения такого типа техники рекомендуется прокладывать отдельный кабель, который будет идти прямо из распределительного щита к розетке. Кабель должен быть медным, сечением 4-6 мм². Поэтому, если в доме проложен алюминиевый провод, тогда настоятельно рекомендуем его заменить. Ведь от этого зависит качество подключения и длительность эксплуатации розетки.

Также можно самостоятельно рассчитать, каким сечением необходим провод, исходя из следующих характеристик:

• мощность техники, которая будет подключаться;
• напряжение сети;
• тип подключения (одно- или трехфазное).

В таблице вы сможете подобрать провод правильного сечения для последующего подключения вашей электроплиты

Рекомендуется выбирать кабель типа ВВГ, включая его модифицированные версии (со сплошными жилами), ПВС (с многопроволочными гибкими жилами), ШВВП (плоский шнур с гибкими жилами). Для промышленных целей подойдет также КГ, который выдерживает до 1000 Вольт.

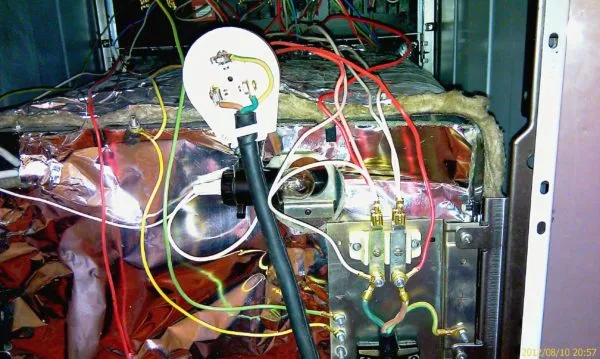

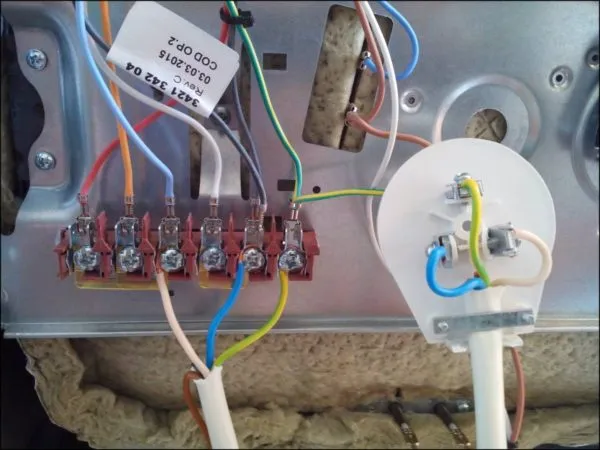

Подключение контактов к печке

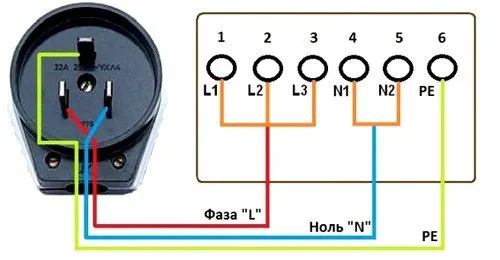

В зависимости от количества жил к плате присоединяются ноль, фаза и земля. Перед этим проводится идентификация полярности гнезда. По умолчанию к левому разъему подводится ток, а правый отдается на ноль. Середина является заземлением. Если в сети земли нет, смысл крепить желто-зеленый провод тоже отсутствует.

При наличии на плате 5 или 6 контактов подключение выполняется по такой схеме:

• L1 — фаза А (коричневый);
• L2 — фаза В (белый);
• L3 — фаза С (коричневый с белой полосой);
• N (1 или 2) — ноль (синий);
• PE — земля (желто-зеленый).

Некоторые производители между контактами ставят перемычки. Если их не снять, при включении устройства произойдет короткое замыкание.

В чем удобство электрических плит

Основным элементом на кухне всегда была плита, ведь без нее понятие «кухня» теряет свой смысл. В газифицированных домах в основном применяются газовые плиты, но последнее время все больше людей отдает предпочтение электрическим.

Электрические плиты удобны в управлении, отлично справляются со своей задачей, и являются безопасными, но только при условии правильного подключения.

Приобретая новую электрическую плиту, многие магазины предоставляют услуги электрика, который выполняет подключение.

Даже если такая услуга и не предоставляется, то продавцы настоятельно рекомендуют для подключения прибора воспользоваться услугами электрика.

И все это потому что современная электрическая плита является очень мощным потребителем электроэнергии, а значит – к безопасности ее подключения предъявляются особые требования.

Но необязательно вызывать мастера, даже при базовых знаниях в области электрики подключить этот прибор самостоятельно вполне можно, особых сложностей в этом нет, но должны соблюдаться некоторые условия.

Как перенести розетку в другое место

Перенести точку можно путем ее установки в новом подрозетнике с использованием старого канала и новых штроб для проводов.

Подвод напряжения производится следующими способами:

• специальным удлинителем;
• прокладкой новой линии;
• наращиванием кабеля, когда соединение проводов осуществляется пайкой, сваркой, опрессовкой или клеммами.

У каждого варианта есть свои плюсы и минусы. Решение принимается в каждом случае применительно к обстоятельствам.

Как подключить индукционную варочную панель: алгоритм действий

Подключение индукционной варочной поверхности напоминает аналогичный процесс с участием электрической панели. Однако имеются и некоторые нюансы, которые требуют рассмотрения. В первую очередь требуется подготовить инструменты и материалы, необходимые для установки прибора.
Подключение индукционного устройства начинается с проводки самостоятельной электролинии от распределительной коробки. Далее следует установить подрозетник. Здесь очень важен правильный подбор высоты.

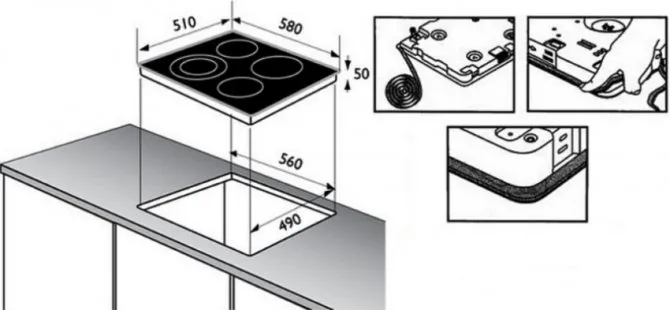

Следующим этапом подключения индукционной варочной панели является подвод кабеля от устройства к щитку. Подсоединение производится к отдельному автоматическому выключателю. Не стоит также забывать о контуре заземления, который является очень важным в этом случае.

Для герметизации нужно проклеить прилагаемы производителем уплотнитель

После того как будет произведен монтаж подрозетника, необходимо зачистить окончания кабелей. Далее их нужно вставить в клеммы розетки и зафиксировать в таком положении с помощью специальных зажимов. Затем необходимо установить силовую розетку для варочной панели в подрозетник. Вилка варочного интегрируемого агрегата подключается аналогичным методом.

Для однофазной сети, напряжение в которой составляет всего 220 В, используются медные перемычки. В качестве альтернативы подойдут детали, изготовленные из латуни. Перед началом присоединения прибора рекомендуется начертить собственную схему, соответствующую конкретным условиям. Соблюдение парности кабелей – обязательное правило при подключении индукционной варочной панели. Как завершается процесс подключения?

Три линии фазы соединяются между собой. То же самое необходимо выполнить с двумя проводами, соответствующими нулю. После подключения всех кабелей можно закрыть коробку с клеммами

Очень важно по окончании работы выполнить проверку устройства

Правила безопасности

• Подключение проводить при полностью обесточенной линии на входном пакетнике.
• В работе использовать только качественный материал от проверенных производителей.
• Располагать гнезда не ближе 50 см от кухонных моек, водопроводных, газовых и канализационных труб.
• Соблюдать внимательность при присоединении проводов, проверять правильность подключения перед подачей напряжения.

Соблюдение этих правил позволит выполнить грамотный монтаж, пользование плитой не доставит проблем много лет.

Тонкости выбора

Разбираясь в вопросе, как выбрать розетку для электроплиты, необходимо учесть, что сегодня это трёхфазная силовая розетка, обладающая заземлением соответствующего уровня. Кроме этого, важно учитывать, какая именно плита подключается – поверхность для варки или духовка для выпечки.

Важно: отличительная черта данного оборудования от классической бытовой – это качественное взаимодействие с высокомощным напряжением, отражённым в толщине контактирующих проводников.

Кроме этого, кухонные девайсы обладают множеством металлических комплектующих, являющихся отличными проводниками и, при неблагоприятном исходе событий, наносящих вред пользователю. Чтобы этого не произошло, нужно иметь установку с достаточной мощности заземлением. В оборудовании, созданном для эксплуатации на кухне, вилка для электроплиты обустроена отдельным штыревым элементом. Важно учитывать, что это не трёхштырьковая вилка, а трёхфазная с нулевым элементом.

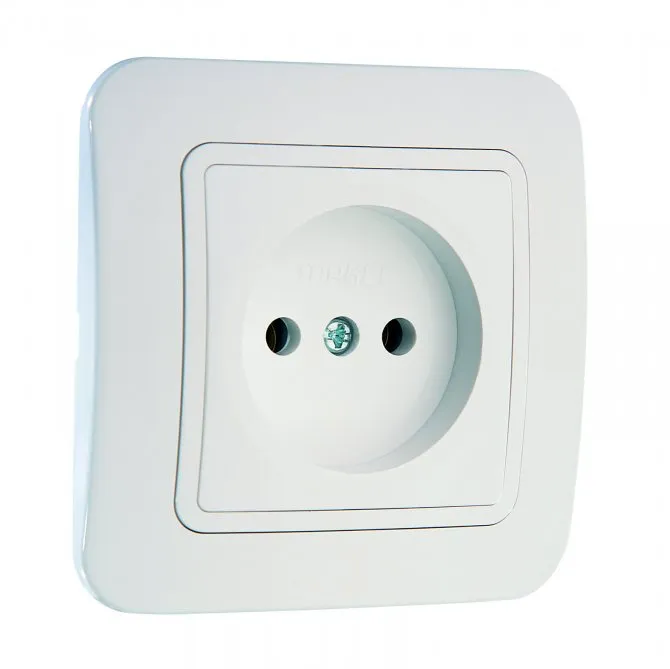

Как подключить электрическую плиту в обычную розетку?

Для подключения электрической плиты к обычной розетке необходимо следующее:

1. Убедитесь, что напряжение в розетке соответствует напряжению вашей электрической плиты.

2. Отключите электроэнергию в розетке, перед началом работ.

3. Проверьте, что в проводе, который подключаете к розетке, присутствуют два жилы (белый и черный). Если это не так, то вам нужен кабель с двумя жилами.

4. Установите штекер на проводе и подключите его к электрической плите.

5. Вставьте штекер в розетку и включите электроэнергию.

6. Проверьте, что электрическая плита работает правильно.

Обратите внимание, что некоторые электрические плиты требуют специальных адаптеров для подключения к розетке. Если у вас есть

Чтобы подключить электрическую плиту в обычную розетку, следуйте следующим шагам:

1. Убедитесь, что электричество выключено, перед тем как подключать плиту.
2. Проверьте, что у вас есть все необходимые инструменты и материалы, такие как кабель, розетка, щиток защиты и т. д.
3. Подключите кабель к электрической плите, убедитесь, что коннекторы надежно закреплены.
4. Установите щиток защиты и розетку в ближайшем оптимальном месте.
5. Подключите кабель к щитку защиты и розетке.
6. Проверьте, что все соединения надежно закреплены и не имеют пробелов.
7. Включите электричество и проверьте работу электрической плиты.

Обратите внимание, что если у вас нет опыта в электрике, рекомендуется обратиться

Перед подключением электрической плиты в розетку, важно выполнить следующие шаги:

1. Убедитесь, что розетка соответствует требованиям по напряжению и мощности, указанным в инструкции к электрической плите.

2. Отключите электроэнергию в розетке, в которую будете подключать плиту.

3. Установите электрическую плиту на столе или стенде, удобном для работы.

4. Проверьте, что провода в электрической плите и розетке не повреждены.

5. Соедините провода электрической плиты с розеткой. Обычно это происходит с помощью шунтов или зажимов.

6. Перед тем, как включить электроэнергию, проверьте, что все провода надежно соединены.

7. Включите электроэнергию в розетке и проверьте работоспособность элект

Перед подключением электрической плиты к обычной розетке, рекомендуется проверить следующие вещи:

1. Соответствие номинального напряжения и тока: Убедитесь, что напряжение и ток розетки соответствуют номинальным параметрам электрической плиты.

2. Розетка с заземлением: Обязательно используйте розетку с заземлением, чтобы исключить риск напряжения.

3. Установка силового фильтра: Рекомендуется установить силовой фильтр, чтобы защитить электрическую плиту от перенапряжения и сторонних помех.

4. Ремонтные работы: Если вы не знаете, как правильно подключить электрическую плиту, рекомендуется обратиться к квалифицированному электрику.
