Нужен ремонт блока автоматики насосов Джилекс? Мы подготовили для вас подробную инструкцию и руководство по самостоятельному ремонту блока автоматики Джилекс, Водомета и насосных станций. С нашей помощью вы сможете быстро и качественно восстановить работу вашего насоса Джилекс.

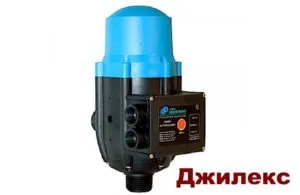

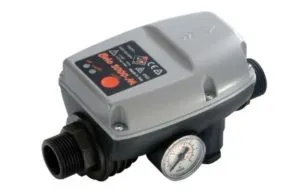

Блок автоматики Джилекс: схема, устройство, подключение.

Содержание

Блок автоматики (автоматическое устройство) позволяет автоматизировать работу электронасоса, запуск при понижении давления (при открытии кранов) или остановку при отсутствии течения воды в системе трубопроводов (закрытие кранов).

Помимо этого блок автоматики защищает электронасос от работы в сухую (при отсутствии воды в системе трубопроводов).

Автоматика Джилекс разработана для эксплуатации только чистой воды без содержания твердых включений.

При наличии твердых частиц (загрязнений) в перекачиваемой среде необходимо установить фильтры на входе в блок автоматики.

Автоматика Джилекс – принцип работы.

Автоматика Джилекс запускает электронасос в течении 20-25 секунд, после подсоединения к питающей сети. Последующие запуски электронасоса происходят при достижении стартового давления (падения давления под действием открытого крана).

В отличие от системы КРАБ (системы с реле давлением-баком) условие остановки электронасоса не диктуется достижением определенного давления в системе, а определяется понижением потока до минимального значения.

Когда блок автоматики определяет такое условие он выполняет остановку электронасоса с задержкой от 7 до 15 секунд. Интервал в 7-15 секунд установлен из соображения сокращения частоты срабатывания электронасоса в условиях малого течения воды.

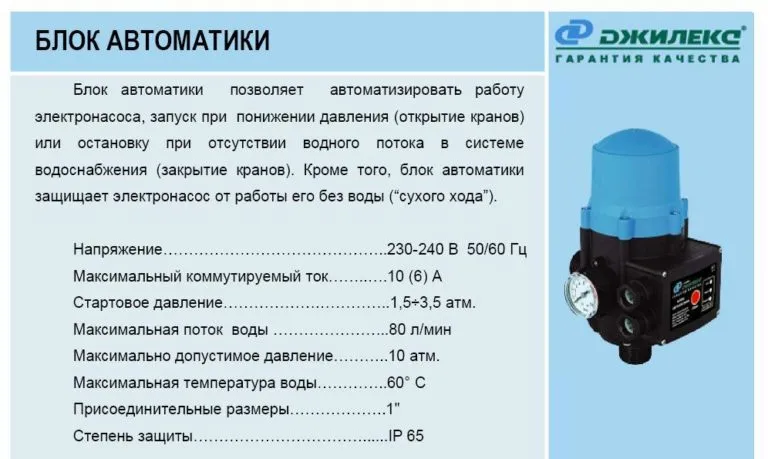

Технические характеристики блока автоматики:
Напряжение – 220 – 240 В;
Максимальный ток – 10 А;
Пусковое давление – 1,5 – 3,5 атм;
Максимальный расход воды – 80 л/мин;
Максимальное допустимое давление – 10 атм;
Максимальная температура воды – 60 °С.

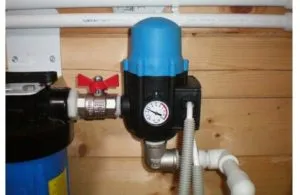

Подключение автоматики Джилекс.

Монтируя блок автоматики Джилекс убедитесь в том, что на одной из двух его сторон установлен манометр. Манометр монтируется при помощи кольцевого уплотнения и двух крепежных винтов.

Выбран расположение манометра наиболее удобное для Вас заглушите отверстие с противоположной стороны при помощи винта без использования какого-либо уплотнения.

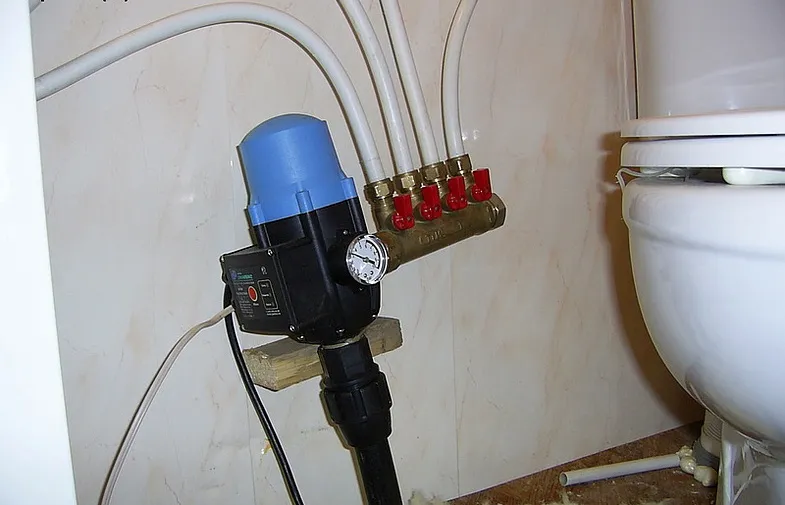

Установите устройство автоматики Джилекс в любом месте, расположенном между подачей насоса и первой точкой водоразбора (краном).

Блок автоматики Джилекс должен быть смонтирован таким образом, чтобы входное отверстие (с резьбой 1 дюйм) соединялось с направлением выхода потока воды из насоса, а боковое выходное отверстие (наружная резьба 1 дюйм) соответствовало направлению потока воды в трубопроводе.

Проверьте герметичность всех соединений.

Автоматика Джилекс для насоса рассчитана на давление до 10 бар. При использовании насоса с максимальным давление более 10 бар необходимо установить редуктор давления на входе в блок автоматики.

Электрическое подключение автоматики Джилекс необходимо выполнять руководствуясь схемой расположенной на кожухе монтажной платы (эта схема подключения автоматики джилекс представлена на рисунке рядом).

При использовании блока автоматики Джилекс с трехфазными или однофазными электронасосами у которых коммутируемый ток более 10 А следует использовать электромагнитный пускатель.

Необходимо использовать электрокабель с термической стойкостью не менее 99 °С.

Стартовое давление, при котором включается автоматика джилекс для насоса составляет 1,5 атм. Это давление считается оптимальным для большинства случаев использования.

Значение стартового давления может быть изменено с помощью регулировочного винта, размещенного на верхней части блока автоматики с маркировкой + или – .

Согласно стандартам стартовое давление должно быть на 0,2 атм больше чем минимальное требуемое давление в системе, а давление которое создает электронасос должно быть на 0,8 атм. больше чем стартовое давление блока автоматики Джилекс 9001.

Пример 1.

Требуемое давление в системе – 2 атм, тогда стартовое давление – 2,2 атм., а минимально создаваемое давление насосом – 3 атм.

Пример 2.

Требуемое давление в системе – 2,6 атм, тогда стартовое давление – 2,8 атм., а минимально создаваемое давление насосом – 3,6 атм.

Регулировка автоматики Джилекс по значению стартового давления выполняется в случае:
расстояние по вертикали между блоком автоматики и первой точкой водоразбора (краном) превышает 15 метров водяного столба (максимальная высота подъема воды составляет 30 метров.)
если применяются насосы под нагрузкой, т.е. в случае когда давление нагрузки (подпор насоса) прибавляется к давлению насоса. Максимальное давление не должно превышать 10 бар.

Запуск и регулировка блока автоматики Джилекс 9001.

Перед пуском насоса в работу убедитесь, что в трубопроводе есть вода. В случае если уровень заливаемой воды ниже уровня, на котором размещен насос, необходимо установить обратный клапан на всасывающем трубопроводе. Для исключения перегрева и поломки насоса из-за работы всухую (не гарантийный случай).

Перед пуском заполните водой трубопровод и рабочую камеру насоса.

Запустите насос подав питание на блок автоматики Джилекс («СЕТЬ»). После остановки насоса откройте кран, расположенной в самой верхней точки вашей системы трубопроводов.

Установка считается правильной в том случае, если насос работает непрерывно и на выходе из крана регулярный поток воды.

В случае отсутствия потока воды можно продлить работу электронасоса удерживая нажатой кнопку «СБРОС» в течении промежутка времени превышающего хронометраж блока автоматики.

Если даже в этом случае поток воды отсутствует необходимо отключить питание электронасоса и повторить процедуру монтажа с начала.

Срабатывание индикатора «ЗАЩИТА» происходит при выключении электронасоса и говорит об опасности сухого хода. После того, как Вы удостоверитесь в том, что всасывающая магистраль заполнена водой запустите электронасос нажав кнопку «СБРОС».

Неисправности и ремонт.

Как и любое технически сложное оборудование автоматика джилекс может выходить из строя в случае неправильной эксплуатации или некорректного монтажа. Далее мы приводим наиболее частые проблемы и неисправности и методы их устранения.

Неисправность: Электронасос не включается.

Причина 1: Отсутствует напряжение в сети.

Решение: Проверить наличие напряжения в сети.

Причина 2: Большая разница высот между блоком автоматики и одной из точек водоразбора (краном).

Решение: Поворачивать регулировочный винт в направлении стрелки + для увеличения давления срабатывания.

Причина 3: Нет воды во всасывающем трубопроводе.

Решение: Проверить наличие воды и перезапустить блок автоматики.

Причина 4: Сбой в работе электроники.

Решение: Отключить питание, подождать 10 – 20 секунд и снова включить питание.

Причина 5: Поломка электронасоса.

Решение: Обраться в сервисный центр.

Неисправность: Срабатывает защита от сухого хода при наличии воды в системе.

Причина 1: Слишком высокое или слишком низкое напряжение питания.

Решение: Проверить напряжение в сети.

Причина 2: Очень высокое давление срабатывания.

Решение: Уменьшить давление срабатывая поворачивая винт против часовой стрелки. Нажать кнопку «СБРОС» и удостовериться в том, что при остановке не загорается индикатор «ЗАЩИТА».

Неисправность: Электронасос часто включается и выключается.

Причина: Утечка воды в системе трубопроводов.

Решение: Найти и устранить утечку.

Неисправность: Электронасос не выключается.

Причина 1: Попадание воздуха во всасывающую магистраль.

Решение: Продуть всасывающую магистраль.

Причина 2: Большие потери воды в системе.

Решение: Проверить трубопровод на наличие утечек и устранить их.

Причина 3: Насос не выдает необходимое давление.

Решение: Проверить, чтобы максимальное рабочее давление насоса было на 0,8 атм. выше, чем стартовое давление настройки блока автоматик.

Причина 4: Сбои в работе электроники.

Решение: Отключить питание, подождать 10 – 20 секунд и снова включить питание.

Самостоятельный разбор и ремонт насоса «Джилекс»

Погружные насосы от отечественной компании «Джилекс» завоевали признание владельцев дач и загородных домов благодаря своей высокой производительности и надёжности. Особенной популярностью у наших соотечественников пользуется центробежный скважинный «Водомёт». Однако, любой технике, в процессе эксплуатации, свойственно ломаться. Не являются исключением и аппаратура производственной компании «Джилекс». В данной статье рассмотрим, как произвести ремонт насоса «Джилекс» собственными руками в домашних условиях.

Основные поломки насосов

Точная причина неисправности может быть установлена только при детальном осмотре техники.

Но для примерной диагностики бывает достаточно характерных признаков, сопровождающих поломку.

К подобным симптомам относят:

Насос при включении не подаёт признаков жизни.
Корпус аппарата при прикосновении бьёт током.
Напор подаваемой воды значительно уменьшился.
Аппаратура работает неравномерно, или при работе издаёт посторонние шумы.

Наиболее частыми причинами для подобного «аномального поведения» становятся такие неполадки:

Сгорела обмотка электродвигателя насоса.
Перебит питающий провод механизма.
Отошёл электрический контакт.
Нарушена герметичность корпуса насоса.
Подвижные рабочие элементы механизма износились, и насос не в состоянии поддерживать изначальное давление.

Вызываются перечисленные неисправности обычно заводскими дефектами, или тяжёлыми условиями эксплуатации. Так, износ рабочих колёс может произойти из-за наличия в воде значительного количества механических примесей, чаще всего, мелкого песка. А вот дефекты электрооборудования вполне могут возникнуть по вине заводских сборщиков. Для более детального обследования и ремонта насоса «Водомёт» потребуется извлечь его из скважины и разобрать.

Как разобрать

Для удобства разборки, корпус насоса зажимается в тисках. Во избежание его деформации следует использовать какие-либо прокладки, смягчающие давление.

Порядок разборки насоса выглядит следующим образом:

Перед тем, как разобрать насос «Джилекс», вынимаем аппарат из скважины и отключаем от электропитания, снимаем водоподающий шланг с патрубка и отсоединяем подвесной трос.
В рабочем положении двигатель насоса находится вверху корпуса, а колёса-крыльчатки и стаканы – снизу. Однако, при разборке «Водомёт» удобнее держать вверх тормашками. Далее откручиваем нижнюю крышку. Сделать это можно газовым ключом или автомобильным ключом-цепью для снятия масляного фильтра. Откручивается крышка движением против часовой стрелки.
Затем из корпуса достаём стаканы и колёса крыльчаток. Крышки стаканов имеют нумерацию, от одного до трёх. При разборке «Водомёта» данные детали демонтируются в обратном порядке.
Вал на «Водомёте» не закручивается, как на многих подобных насосах. Он фиксируется при помощи двух клипс, которые следует зажать пассатижами, после чего вал вынимается.
Затем можно демонтировать и электродвигатель. Правда, для этого потребуется приложить достаточно усилий, так как он запрессован внутрь корпуса. Лучше всего использовать для этих целей молоточек, но наносить удары следует через смягчающую прокладку – толстую резину, войлок, или деревянную дощечку. Когда электромотор слегка подастся, вытаскивается фиксирующая прокладка, выполненная в форме кольца. Её поворачивают на 90о, затем слегка сдавливают и вынимают.
Потом аккуратно выбивают верхнюю крышку, зафиксированную парой уплотнительных колец. В итоге возможно вынуть и сам электродвигатель «Водомёта».

Ремонт «Джилекс»

После разборки производим осмотр комплектующих и узлов аппаратуры. Слабый напор часто бывает следствием износившихся колёс. В этой ситуации следует приобрести новые крыльчатки в ремонтно-сервисном центре, и установить их взамен старых. Сложнее будет справиться со сгоревшей обмоткой. В домашних условиях перемотать электродвигатель практически невозможно, но и отдавать его на перемотку в специализированную мастерскую нерентабельно. Проще и быстрее приобрести и установить новый мотор.

В случае повреждения кабеля или потери контакта в сети, ремонт не столь сложен. Достаточно заменить электрошнур или запаять контакты. Сложнее будет справиться с протечкой из-за разгерметизации корпуса. В этом случае попадающей внутрь насоса водой обычно выводится из строя конденсатор. Поэтому ремонт насоса «Джилекс» здесь сведётся не только к замене этой детали, но и обеспечения герметичности корпуса, чтобы избежать повторной протечки.

Одновременно с этим сливается и заменяется смазочная жидкость. В этом качестве ни в коем случпе нельзя использовать моторное масло, а только чистый глицерин. Иначе, при очередной разгерметизации, машинное масло выбежит в скважину, надолго сделав воду в ней непригодной для питья.

Блок автоматики для насоса джилекс и других марок: Схема подключения- Инструкция +Фото и Видео

Блок автоматики для насоса и регулировки давления. Блок автоматики (как еще называют реле давления) является своеобразным «мозгом» в системе водоснабжения. По обычной схеме управление насосом осуществляется благодаря командам от реле давления, которое устанавливают на трубопроводе.

В реле нужно настраивать всего два основных параметра: давление при включении насоса, и давление, при котором система отключается.

Эта схема используется для индивидуальных скважин, и автоматика в этом случае работает вместе с гидроаккумулятором (еще – мембранный бак), который предназначен для поддержания требуемого избыточного давления, компенсации ударов гидравлики и как небольшой запас воды.

Общие сведения

Очень важно произвести грамотную настройку реле по характеристикам насос и объемом мембранного бака. Для того, чтобы насос не использовался слишком часто, предел давления должен быть задан в средней рабочей зоне насоса по его характеристикам. Обычно значение пределов определяется в диапазоне 1,3-2,6 бар, при этом учитывается максимально допустимое количество включений насоса за определенный временной отрезок.

Принцип действия блока автоматики для насоса регулирования давления

Электронасос запускается посредством блока автоматики каждые 23-27 секунд после подключения к питанию (сети). Дальнейшие запуски происходят при появлении стартового давления, которое доступно после открытия крана. Если сравнивать с системой реле «давление-бак», остановка электрического насоса не зависит от давления в системе, а определяется снижением потока до минимально допустимого значения. Как только блок автоматики для насоса определяет это условие, он останавливает электрический насос с интервалом 5-12 секунд, хронометрирование направлено на уменьшение частоты срабатывания насоса при низком потоке.

Монтаж

Можно вмонтировать манометр на любой из двух сторон блока автоматики с помощью крепежных винтов и кольцевого уплотнения. Когда вы выберете удобное расположение манометра, заглушите отверстие с противоположной стороны винтом без уплотнения. Далее устанавливаем бак автоматики строго вертикально в любой точке, которая расположена между насосной подачей и точкой водоразбора (то есть краном) так, чтобы наружная резьба была соединена с направлением выхода воды из насоса, а выходное боковое отверстие соответствовало направлению воды в трубопроводе. После всех манипуляций удостоверьтесь в том, что гидравлические соединения герметичны. При использовании электрического насоса с допустимым давлением выше 10-ти бар, установите редуктор давления на входе в блок.
При подключении электрического соединения обязательно сделать все по схеме, которая приведена на монтажной плате (точнее, на кожухе). Если вы будете использовать блок автоматики с однофазным или трехфазным электрическим насосом, коммутирующий ток которых будет выше 10 Ампер, следует использовать электромагнитный опускатель.

Важно! Электрический кабель должен иметь термическую стойкость не меньше 100 градусов.

По заводским настройкам стартовое давление будет срабатывать при давлении в 1,5 атм., что оптимально во многих случаях использования. Это значение вы можете изменить при помощи регулировочного винта, который находится на верхней части блока и маркирован как «+» и «–». После торирования закройте реле крышкой и вкрутите винты обратно.

Запускаем блок автоматики

Внимание! Если уровень залитой воды ниже уровня расположения насоса, нужно обязательно использовать обратный клапан, который размещен на всасывающей трубе.

Перед запуском блока автоматики для насоса заполните всасывающую трубу полностью, равно как и электронасос и опустите последний, благодаря чему вы дадите блоку автоматики питание. После того, как электрический насос остановится, откройте кран, который расположен в самой высокой точке.
Если насос работает непрерывно, и из крана льется регулярный поток воды, то установка правильная. При отсутствии воды продлите работу электрического насоса, просто удерживая кнопку «СБРОС» в течении того времени, которое превышает хронометрах блока автоматики. Если и после этого действия вода не пошла, отключите питание и повторите процедуру, начиная с 1-ого пункта.

«Сухой ход» и решение этой проблемы

Описание проблемы

На практике уже многим известно, что главной причиной выхода из строя насоса является работа на «сухом ходу», то есть без воды. Эта работа насоса стоит наравне с такой проблемой, как стабильное и качественное снабжение электроэнергией, и является самой популярной причиной выхода из строя устройства. Это относится к блокам автоматики скважинного насоса, и к поверхностным устройствам.

Насосы для бытовых нужд основным материалом рабочих диффузоров и колес является термопласт (износостойкий и очень прочный пластик), который высокотехнологичен и недорогой. Но при «сухом ходе», где нет смазки и теплоотвода в виде воды, внутренние насосные детали начинают соприкасаться, а в дальнейшем это приводит к заклиниванию вала и сгоранию электрического двигателя.

Обычно после этого насос или совсем не подает воду, или не работает в соответствии со своими паспортными характеристикам.

Любой производитель блока автоматики для насоса указывает в инструкции, что эксплуатировать устройство без воды запрещено.

Потенциальное опасные места для насоса, где может возникнуть такая проблема, это:

Колодцы и скважины с низким уровнем дебита. Виной этому может быть неправильно выбранный насос (с высокой производительностью) или природные явления (при жарком лете уровень воды в колодце падает и количество воды становится ниже производительности насоса).
Накопительные баки. Обязательно следите, чтобы насос не выкачала всю жидкость из накопительного бака, а если так произошло, то сразу выключить устройство.
Трубопроводы сети. В этом случае насос врезают в сетевой трубопровод и работает для увеличения давления в системе. Так как давления бывает недостаточно (особенно летом), эта схема активно используется, причем даже на насосных станциях. Очень часто невозможно отследить, когда в сети пропадает вода.

Защита от «сухого хода»:

Поплавок. Нет, не рыбацкий, а специальный, предназначенный для систем водоснабжения. Он недорогой и является надежным помощником. Его часто используют, когда перекачивают воду из колодца или емкости. Есть два вида поплавков. Один из них используют часто для накопительных баков, которые заполняются водой – контакты размыкаются и насос перестает заполнять емкость. Но этот поплавок спасет вас только от перелива, а не от сгорания привода из-за отсутствия воды. Второй вид поплавков используется как раз при нашей проблеме. Кабель поплавка подключают в разрыв одной из фаз питающего насоса. Когда уровень жидкости опускается ниже выбранного уровня, контакты размыкаются и насос полностью перестает работать. Кабель от этого поплавка закрепляют так, чтобы при опущении поплавка с уровнем воды при размыкании контактов в емкости еще осталось какое-то количество воды.
Блок автоматики для насоса с защитной функцией. Это стандартное реле давления с функцией размыкания контактов при снижении давления ниже выставленного уровня. Изготовитель задает этот уровень на 0,4-0,7 бар и регулировать его невозможно. Упасть до такого значения давление может только в одном случае – если в насосе не будет воды. Насос можно будет запустить заново, но лишь вручную, и перед этим следует устранить причину «сухого хода».

Справка: использование реле с функцией защиты доступно только при работе насоса в автоматическом режиме в тандеме с мембранным баком, иначе использование реле теряет всякий смысл. Обычно используется вместе с глубинным насосом, но иногда применяется в поверхностным насосом или станцией.

Реле протока с прессконтролем. Вместе реле давления и гидроаккумулятора можно использовать достаточно компактное устройство под названием «реле протока». Оно дает команду на включение насоса при стандартном давлении от 1,6 до 2,6 бар. Насос отключается после прекращения водоразбора из-за отсутствия протока жидкости через реле. Эта защита осуществляется благодаря встроенному датчику протока, который фиксирует расход жидкости. Отключение насоса выполняется с короткой задержкой по времени, но это никак не влияет на работоспособность или уменьшение срока службы. Основное преимущества прессконтроля – небольшой размер.

Технические характеристики блока автоматики для насоса Джилекс

Напряжение – от 230-ти до 245-ти В, 50-60 Гц
Коммутируемый ток мах – 10 (5,9) А
Стартовое давление – 1,4+3,6 атм.
Поток воды мах – 78 л/мин.
Допустимое давление мах – 9,98 атм.
Температура воды мах – 60 градусов.
Размеры (присоединительные) – 1”.
Уровень защиты – 1Р65.

Итоги

Обратите внимание! Обратный клапан, который находится между блоком автоматики и электрическим насосом, а также после автоматики может стать причиной неправильной работы блока. Корректировка стартового давления должна быть проведена грамотным специалистом при соблюдении всех норм безопасности. Эта операция нужна для изменения начального давления. Давление отключения нельзя регулировать, и равно максимальному показателю давления, которое создается электрическим насосом.

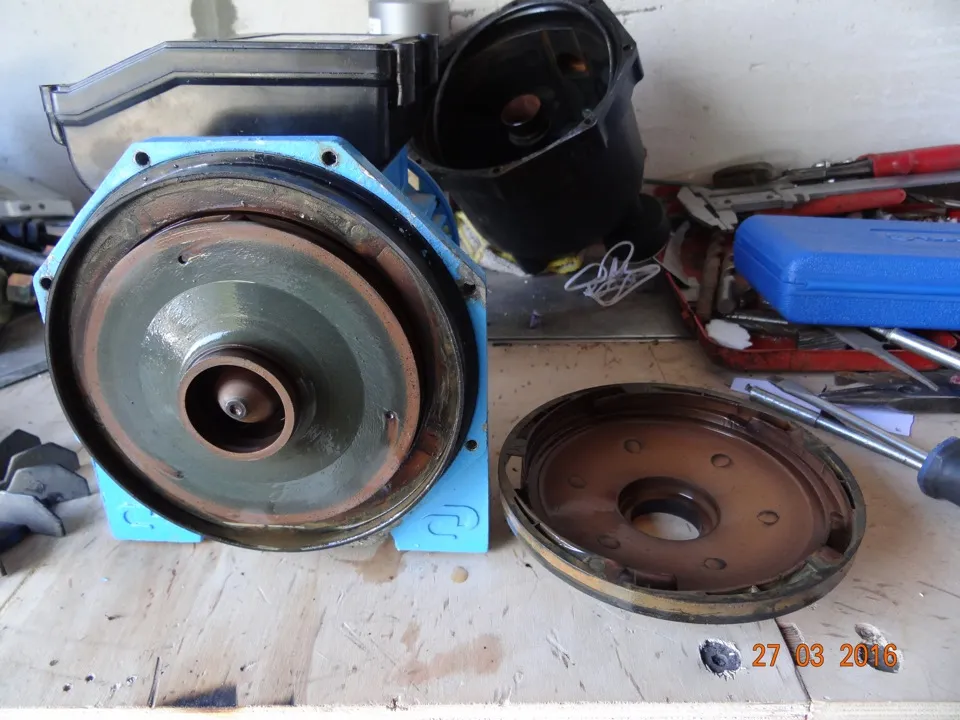

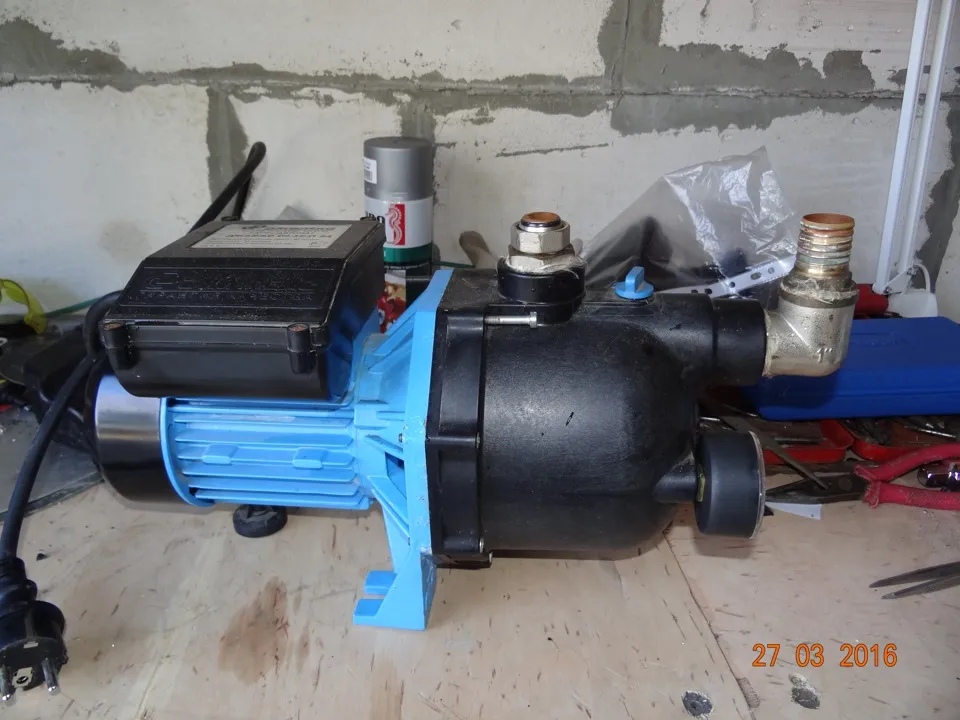

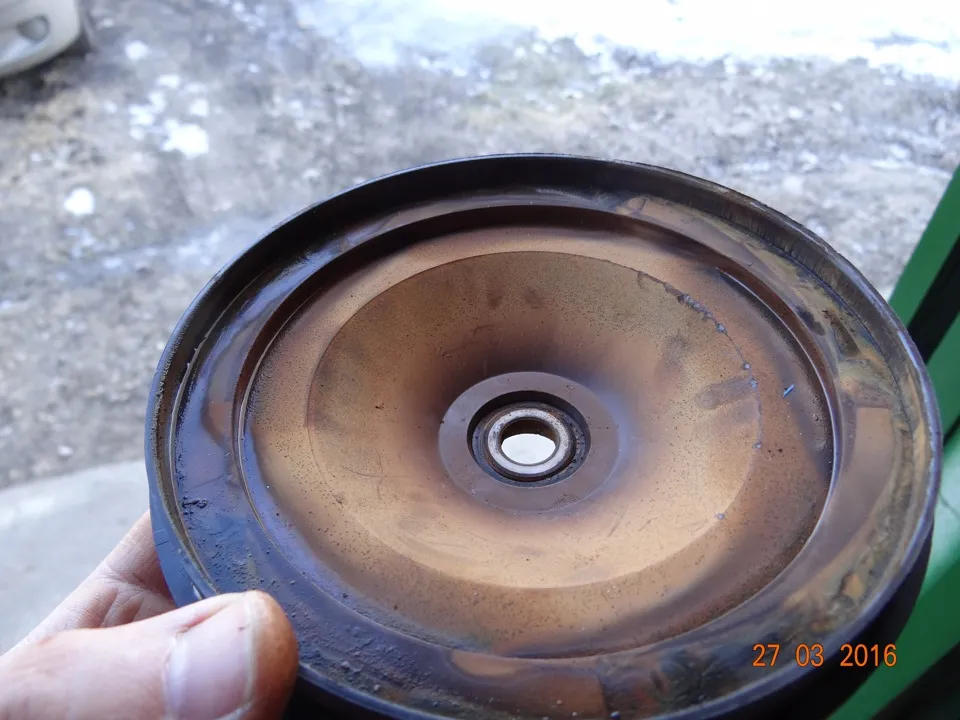

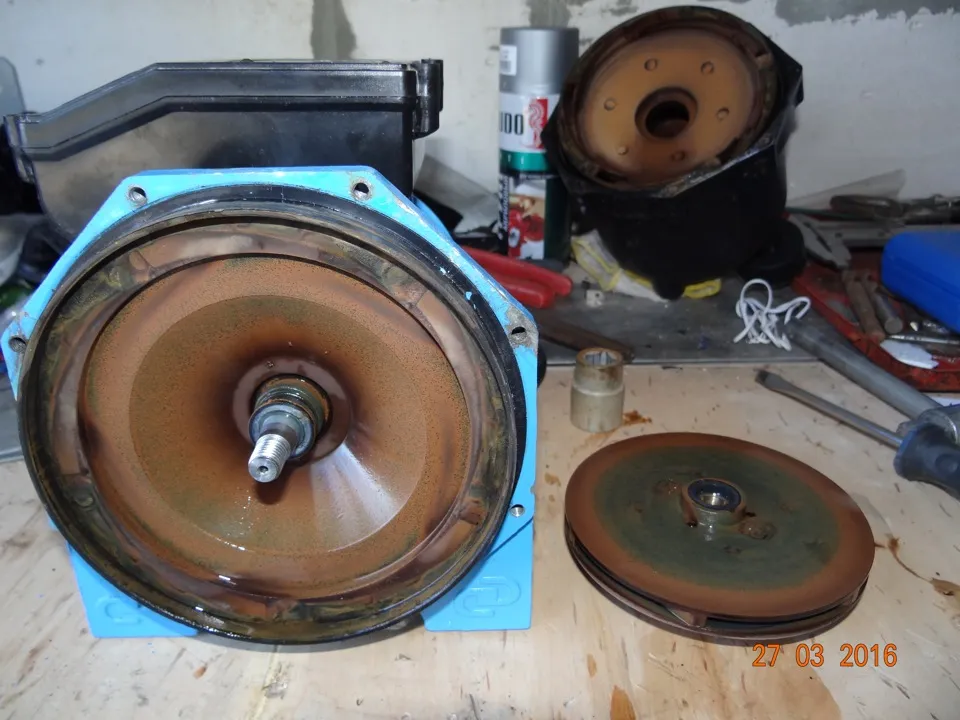

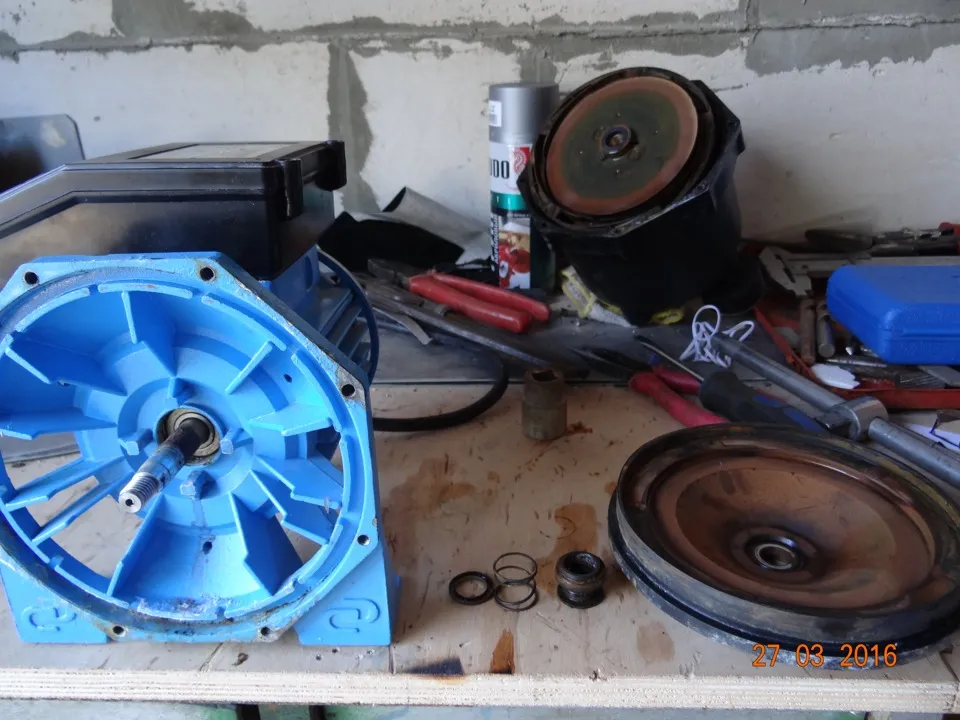

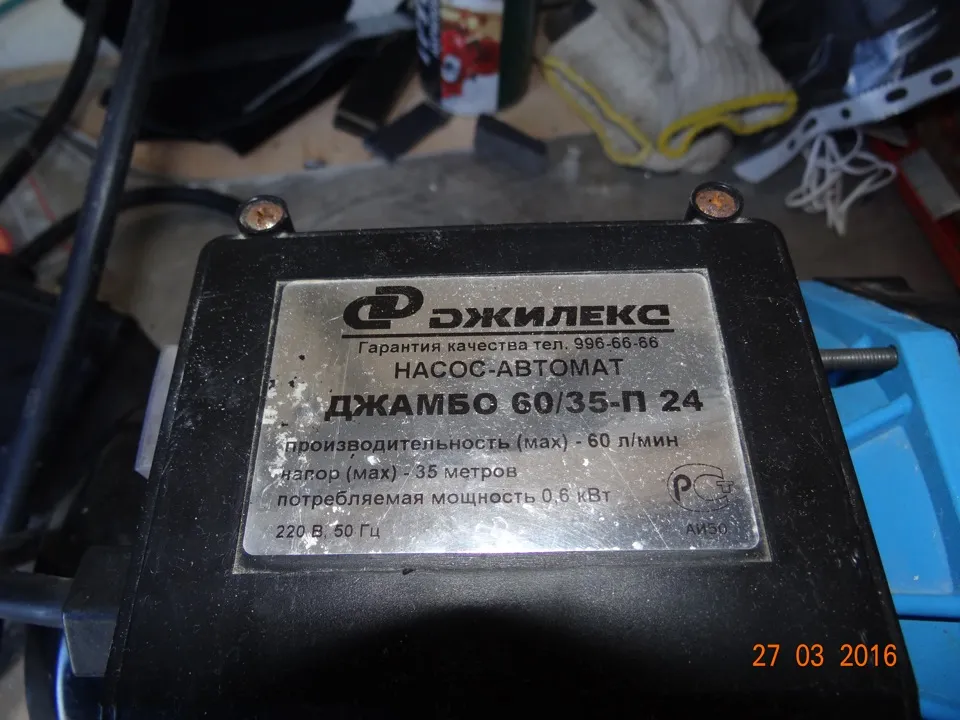

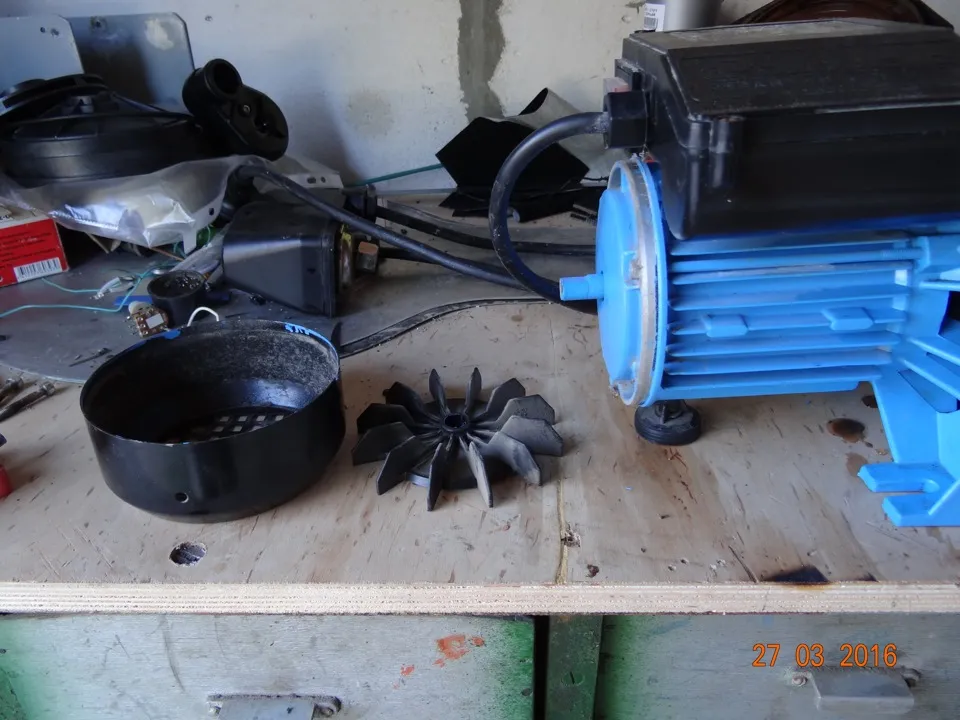

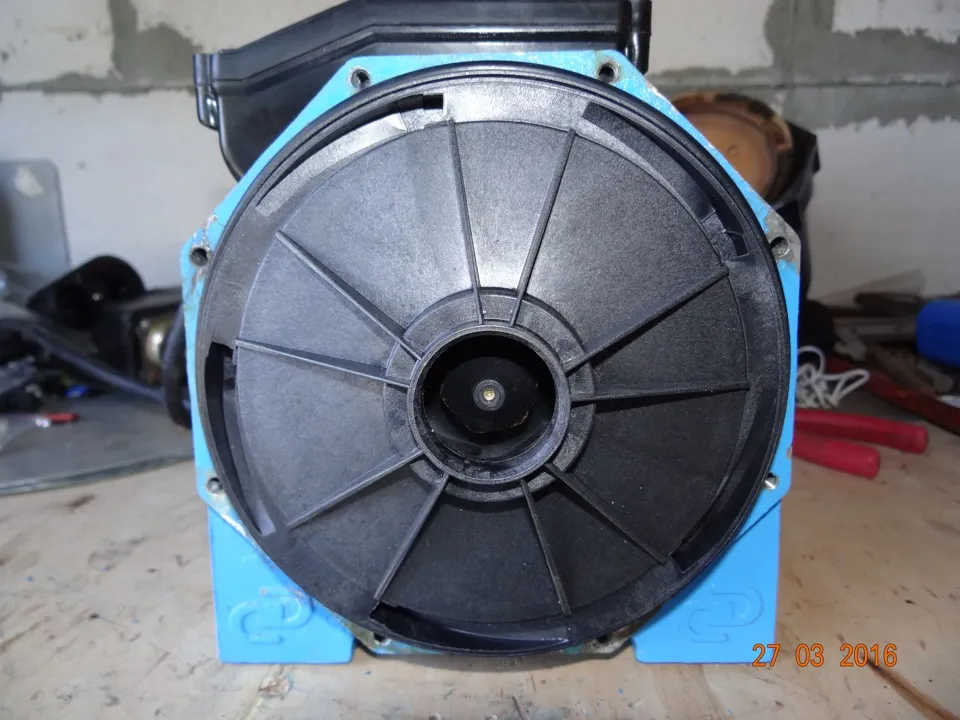

Сообщества › Сделай Сам › Блог › Ремонт насосной станции ДЖИЛЕКС ДЖАМБО 60/35 П24

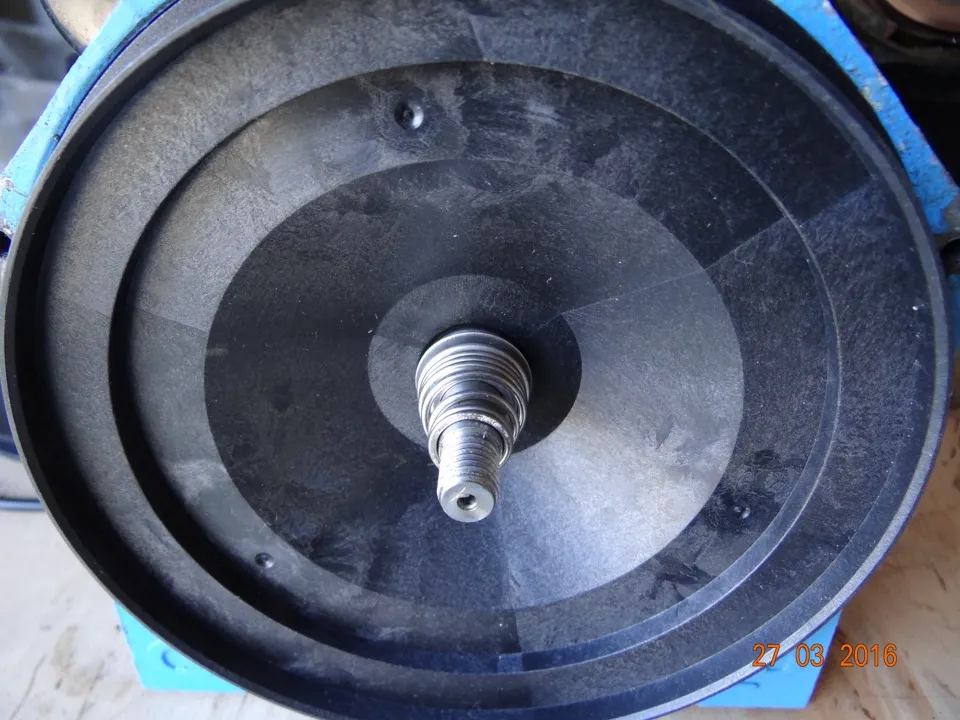

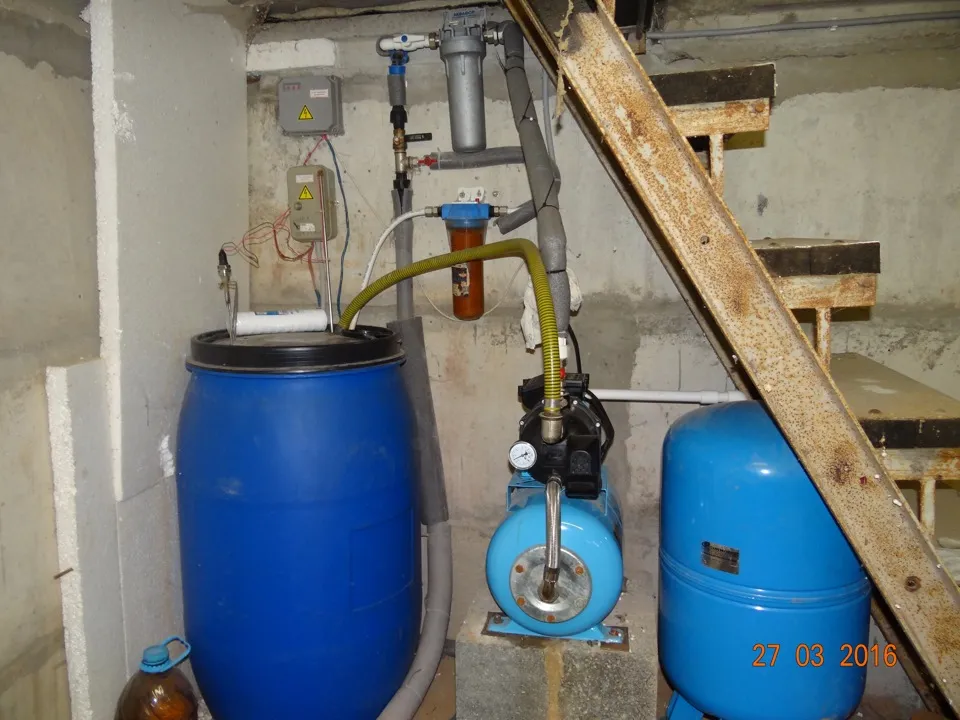

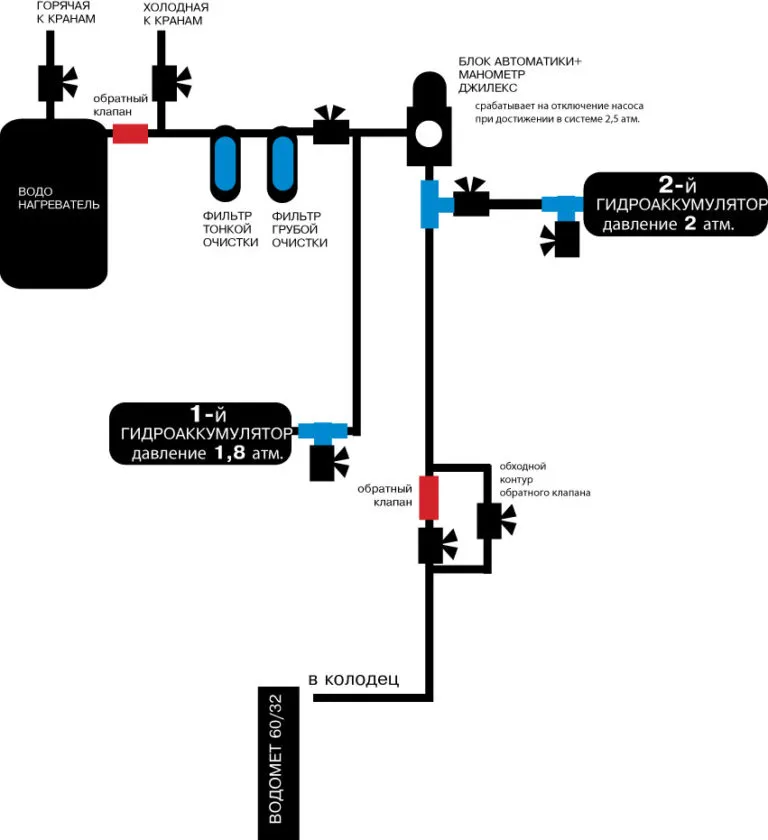

Всем привет. У меня в доме водоснабжение сделано вот так:

Смотрите также

Комментарии 117

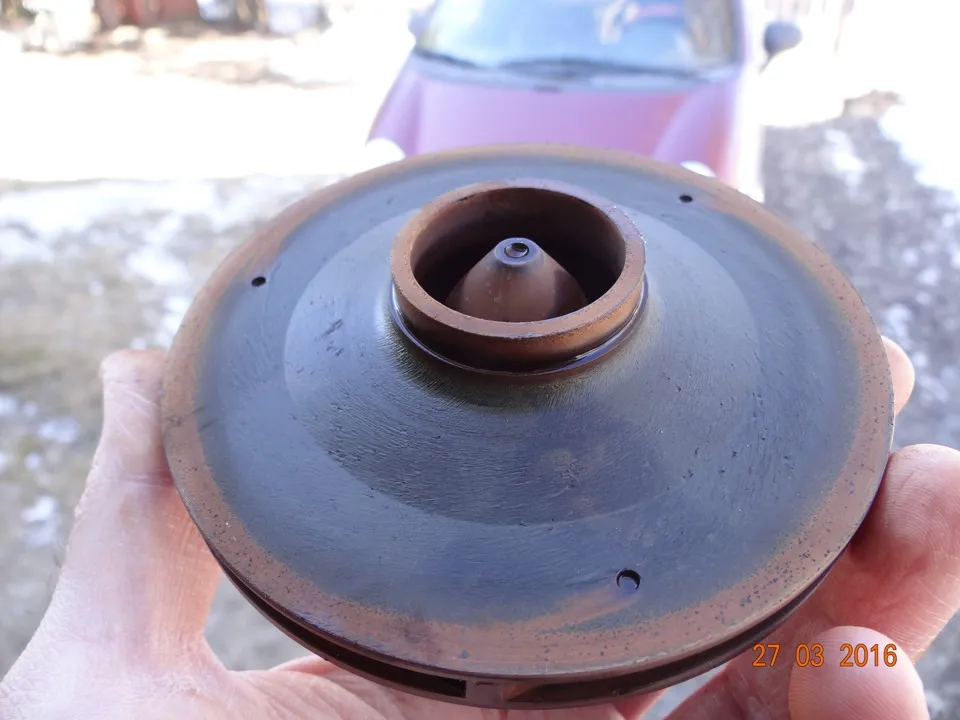

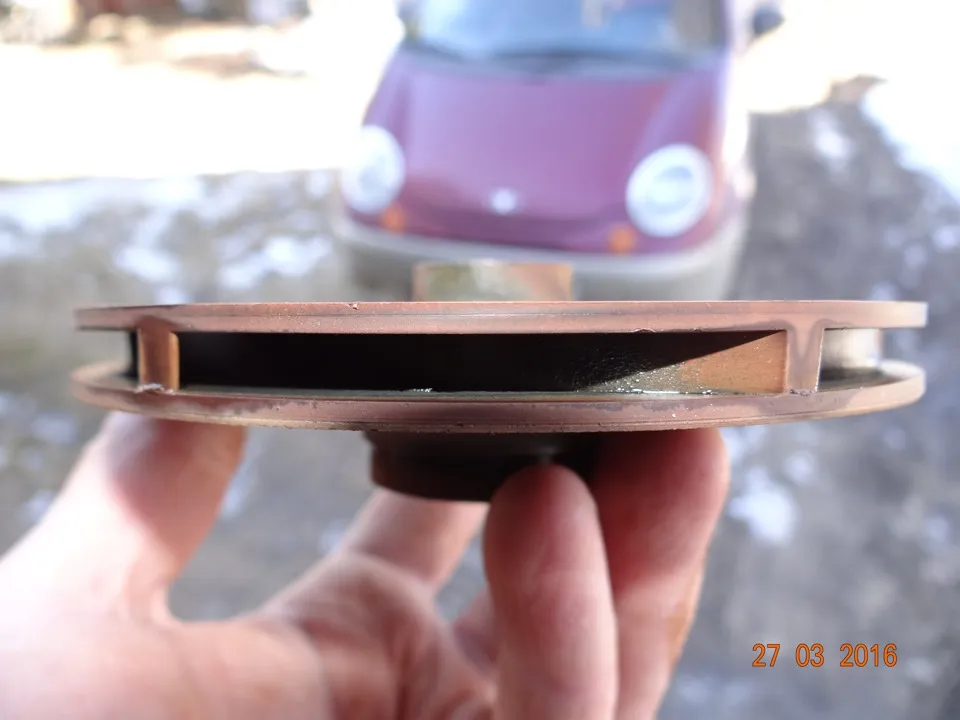

Здравствуйте. Из того что вы поменяли в насосе, выходит из строя только торцевое уплотнение и подшипники. Остальное думаю зря только покупали. Сам не раз это другим менял.Только эти запчасти. Лично моё мнение:

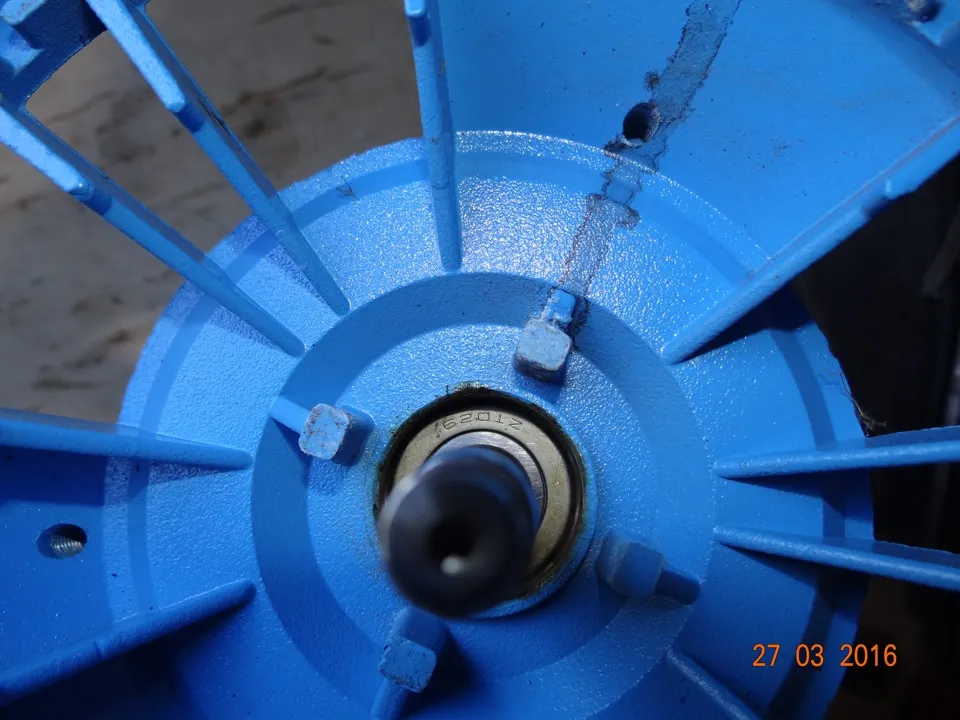

привет, в моем случае, ни то, ни другое, подшипник оставил заводской, торцевое не текло, заменил потому что другое рабочее колесо, в моем случае, именно его износ

а где запчасти заказыал?

instrument-club.ru-магазин этот, если в твоем городе есть, то узнай в сервисном центре, я брал там, они, кстати, являются оф. дилером

Джамбо 70/50Н-50Н Сгорел двигатель.Заменил только корпус с обмоткой.Отсюда и вопрос-куда вращается двигатель если смотреть со стороны рабочего колеса?По часовой или нет?Что то по другому как то работает.Насос пока все ок трогать не хочу.Спасибо.

завтра посмотрю, напишу

Да нет, смотрю на ваши фото, такой же, уплотнитель стоит на входе…

Блин, у меня уже на втором таком насосе трубка вентури лопается… У тебя смотрю она с каким то болтом…

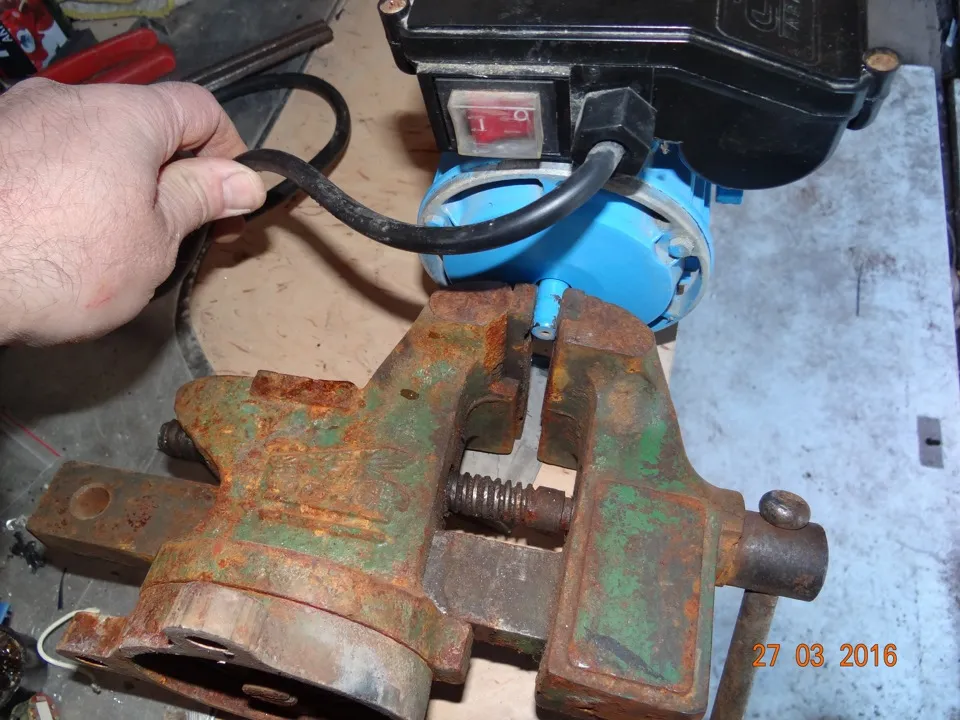

если я правильно понял, на 16-й фотке ты имеешь ввиду серебристый винт, то он держит крышку, я, правда, не открывал ее, просто все собрал, работает отлично

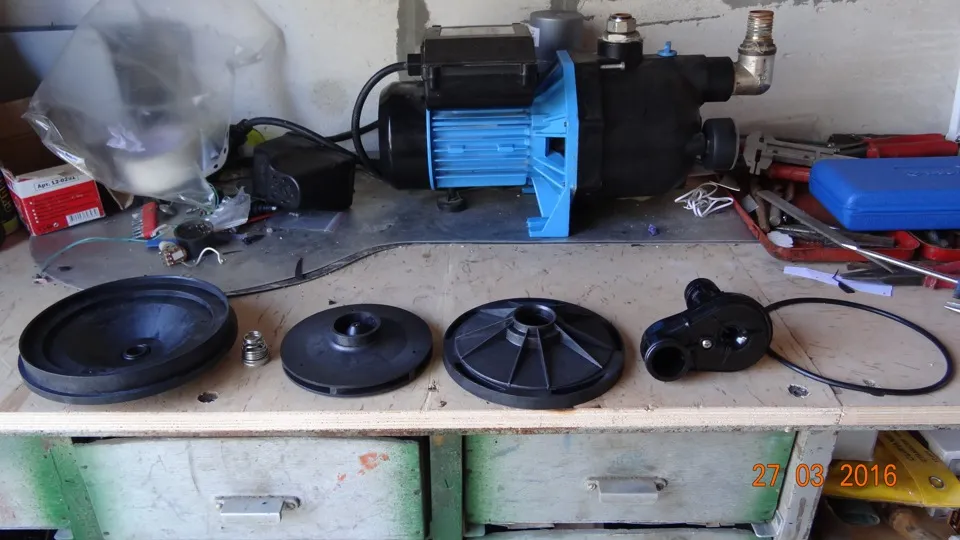

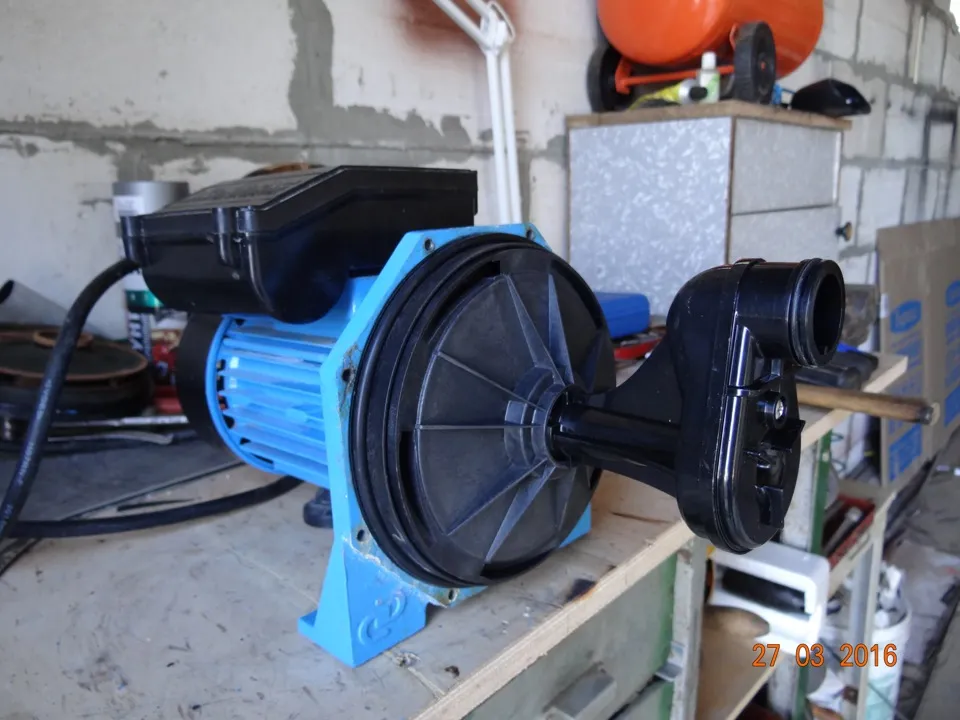

4е фото, справа эта трубка, её ещё соплом называют. От давления она прожимается и трескается, это их болезнь… А у тебя она с каким то болтом, может усиление от сжатия…я покупал, но они все без такого болта у нас…обычные.

да, мы имеем ввиду один и тот же винт, кстати, трубка, которая стояла с завода, была без этого винта, а прокладка в виде кольца на выходе у тебя стоит?

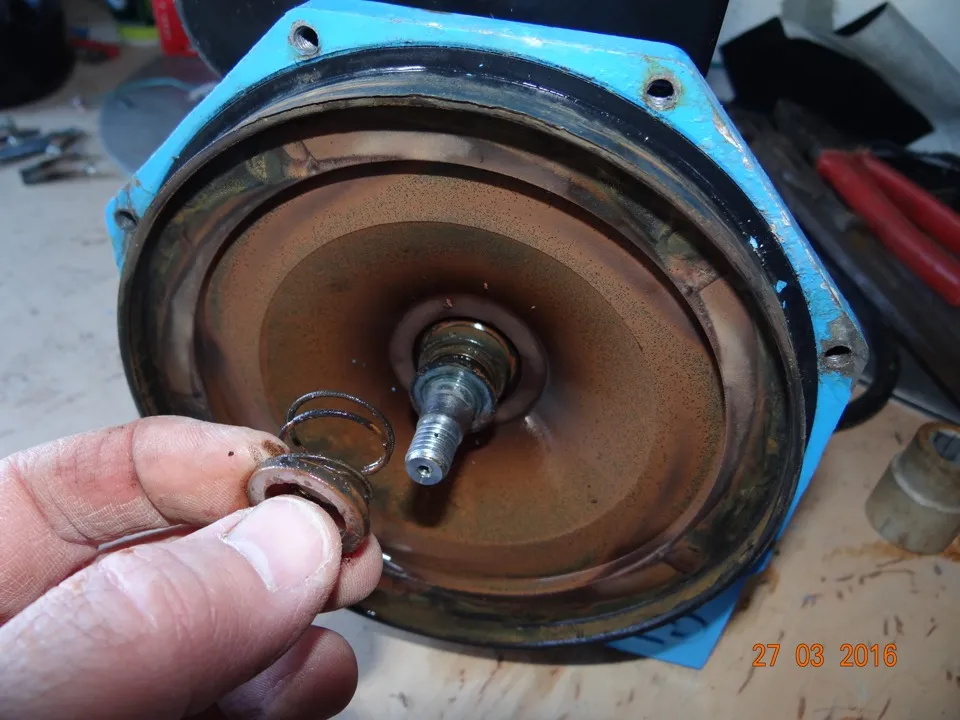

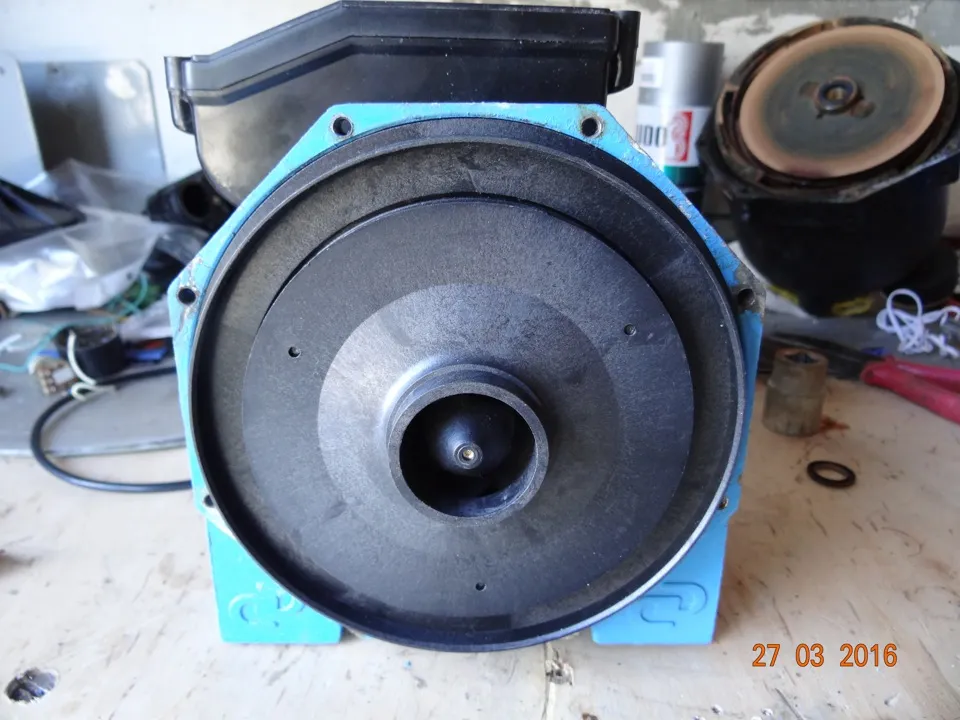

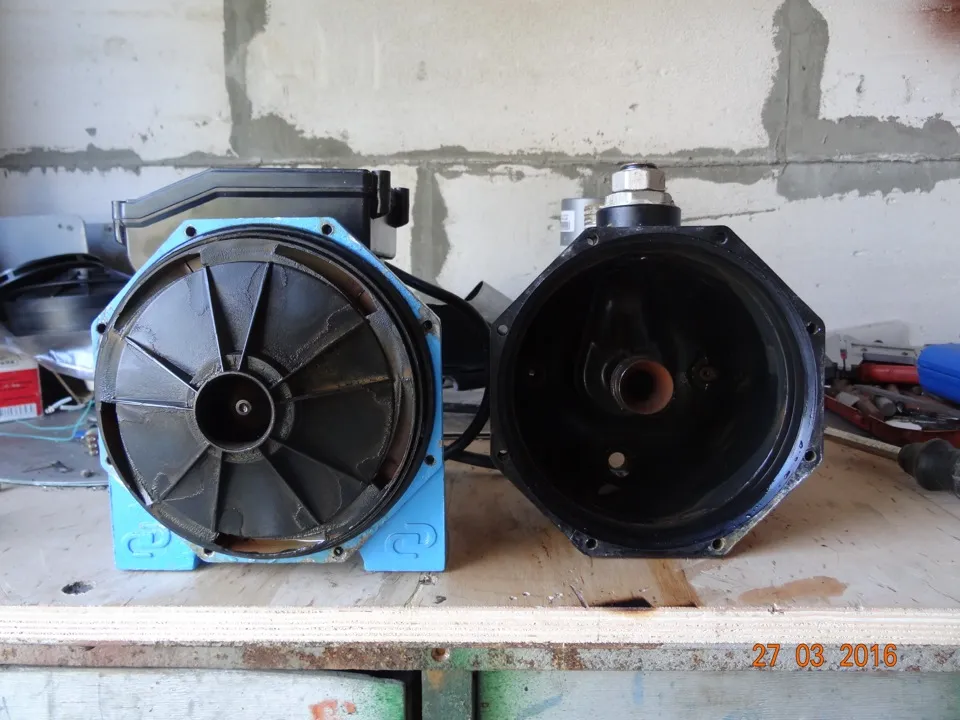

Да, прокладка на входе была, резиновое колечко, а на выходе к крыльчатке не было, там только Проточка под него…

получается в моем наоборот-если считать, что вход со стороны крыльчатки (там, где конус), то уплотнительное кольцо в моей станции стоит на выходе

Странно…у меня вход с бокового патрубка а выплёскивает воду он из верхнего, создавая избыточное давление в корпусе… Вроде же одинаковые насосы)

как малыш узнаёт когда надо наполнять большой бак и когда остановиться?

автоматика работает так:в крышке бака стоят два стержня-верхний и нижний уровни, нижний длиннее на 10 см, верхний кончается прямо под крышкой, чтоб вода наливалась в бак полностью. Когда насосная станция начинает выкачивать из бака воду, оголяется сначала верхний уровень, потом через 10 см и нижний, как только это произошло, автоматика включает малыша, и все пошло в обратной последовательности, и когда вода коснется верхнего уровня, автоматика отключит насос

полагаю, как в стиральной машинке.

возможно, если честно, не знаю, как в них сделано. Если интересно, в инете можно найти простой самодельный вариант включения насоса

благодарю! сейчас мыслю, как подать в дом воду.

какие варианты рассматриваешь?

у меня колодец рядом с домом.
пока качаю малышём и ношу в дом 19л бутылями
есть идея наполнять домашний бак по уличной трубе, чтоб с неё сливалось обратно в колодец. нет в трубе воды — нечему перемерзать.

второй вариант — уличная магистраль греется самрег кабелем (труба должна быть непугливая к морозам)

так можно закопать пп трубу на 1,20 и она не замерзнет. У меня родник в 100 метрах от дома, копать пришлось около 120-ти шириной в два штыка, копал месяц…

и как теперь? работает норм?

да, также как когда новая была, я доволен

СМПЕЦЫ !так кто скажет в чем причина была, принцип разобрал, собрал, как то не вдохнавляет, если метод тыка то надо знать куда тыкать.

пока зубрим теорию

Прочёл описание и коменты, я так понял ты причину так и не нашёл а воспользовался методом научного тыка, новое это не всегда есть хорошо, была и у меня такая проблема и соседей, но пока фото нет возможности показать, преположу что опять она будет тебе мозг делать.

да, конкретно причину не знаю, хотя кто-то здесь уже написал, что дело в сопле, нужно почитать теорию, ну и если опять лет на 6 хватит то это нормально

Телефон починю, попробую фото с него потом вытянуть.

как же всё это знакомо ☺
Да, и не забудь в рессивер станции накачать воздух с обратной стороны

Как вообче сама насосная станция? У меня завод Джилекс в 200 метрах от дома много друзей там работает))))) Но естественно все хвалят свою продукцию))))) Собираюсь скважинный насос брать у них)))) Цена подкупает))))) Да еще и ребята могут скидку дать)))))

вообще за шесть лет работы нареканий никаких, один раз заменил мембрану в маленьком г/аккуме, но это расходник, ну и вот это ТО, со своей функцией полностью справляется

Это хорошо))) Поддержим наш завод значит)))))

думаю, если монтаж сделать правильно, то работать будет долго и исправно

Здравствуйте.У вас есть возможность приобрести у них ротор двигателя 1,1кВт?

Если он есть в продаже то конечно!

Я станции выбрасывал. Спасибо за науку.

А какой датчик заполнения бочки отключает Малыша?

это списанная заводская автоматика с котлов

У меня просто почти такая же установка, так вот, выключается подачаводы в бочку, когда вода коснется двух оголенных электродов и через преобразователь выключается насос. Может у вас поплавок, какой принцип?

да, принцип подобный, только вместо оголенных проводов металлические стержни, от каждого идет провод в блок управления

они видны на 1м фото, в крышке бака установлены

за 10 лет (может чуть больше не помню) — 3-й такой стоит, первые два ремонту не подлежали или времени не было возиться.выкинул короче. и вот третий точно такой загнулся на 4году своей жизни. перестал кочать воду и стал дико трещать движек. оказалось гайка которая крепит рабочее колесо отлетела и не просто а с кусочком вала, приварил шайбу прямо к валу, и поехал за новым насосом ( ну думаю времянка и неделю не протянет) почти полтора года пылится новая станция в коробке. у меня как то так
ну да ладно про меня, не в обиду сказано — пост ни о чем, у кого руки кривые и по фоткам напортачат, остальным как бы и не особо это пригодится. (как тебе например — без инструкции же делал))
про систему интересно )) за сому систему зачет — молодца

спасибо, пост ради общения

у меня такая станция стоИт. 5 лет .Г” ещё то… каждый(!) год насквозь ржавеет фланец гидроаккумулятора.этой зимой очередной раз поменял фланец.На этот раз нашёл наконец то из нержавейки(вроде…из нержавейки).посмотрим, сколько продержится. Гудит сам по себе насос изрядно с самого начала.Частично решает проблему резиновый коврик под насосом.Но в этом году ещё сюрприз: долго не мог понять откуда течь! поменял поочерёдно все соединения! Оказалось, что прогнил сам гидроаккумулятор в месте где приварены ножки аккумулятора.И ещё — вода в полости, где должен быть воздух, присутствует там постоянно! с самого начала эксплуатации. Купил год назад дополнительный на 50литров- вода из-под нипиля бьёт фонтаном как только нажмешь …с первых недель эксплуатации!

так это значит, что мембране хана-дырявая, дырочка может быть незаметная, хрен найдешь, но вода через нее будет течь, а по поводу качества, конечно, оставляет желать лучшего, что шум (сейчас стала тише работать), что сварка, фланец тоже немного ржавый, но еще держится

в моём случае на двух аккумах мембраны дырявые с новья!год назад поменял на исходном эту мембрану- всё тоже самое и сразу! покупать эти презики ещЁ — не вижу смысла! сейчас ищу чем более качественным заменить всю станцию…

да, сцуко, это ж так сложно из резины отлить качественную мембрану, применяются же нанотехнологии!

я уже думал по русски: взять, запихать туда автокамеру под мембрану нипелем в дырочку вместо штатного!будешь накачивать камеру…короче, тоже самое, только вид сбоку…

В бочку можно подвесить поплавок уровня чтобы станция на сухую не работала, он же будет включать малыш для накачки воды.

да, хотел сделать просто сигнальную лампу в комнате, да все время нет

У знакомого подобная система на даче. Но у него станция стоит ниже бака и труба подключения заведена от самого дна (оставлено чуть-чуть чтобы отстой не засасывало). Удобно запускать т.к. заполняется насос самотеком.

в магазинах продаются датчики сухого хода, когда воды нет, отключается станция

Потом надо рукой на этот датчик нажать чтобы он позволил качать воду. Т.е. это защита но не автоматика.

ну защита и есть, лучше сходить пальцем кнопку нажать, чем насос спалить, у меня тоже стала плохо качать, тоже как-то без воды молотила. надо браться за ремонт

Так ведь отсутствие воды — вполне штатная ситуация если источником является колодец или скважина с ограниченным дебетом. Насос всю воду выкачал и должен выключиться штатно. Это не авария чтобы бегать и кнопку нажимать.
Опять же нажал ты кнопку — воды же не прибыло. Датчик снова сработает. А насосам обычно вредно частое включение, не скажу на такой как у автора темы, а погружным в паспорте прописано сколько раз в час ему можно включаться.

Для того и сделано ручное подключение после аварийной остановки, включил и убедился что вода появилась и станция её качает, а если не качает то тогда устраняем проблему. Помимо исчезнувшей в сважине воды это может быть повреждение всасывающего трубопровода и выход из строя подпитывающего насоса

Поломки надо устранять до их появления :).
Например всасывающий трубопровод делать прямым, коротким и подключать рядом к дном емкости. И заполнение насоса самотеком и воздушный пузырь не образуется.

Когда на машине из гаража выезжаешь перед проколом колеса меняешь его на запаску? Как можно предусмотреть всё? Как подать воду из скважины самотеком в станцию? Как сократить длину трубопровода если вода на глубине 8 метров? Датчик сухого хода “предохранитель” на случай внештатной ситуации и служит для того чтобы минимизировать риск поломки дорогостоящего оборудования.

Когда выезжаю — имею в наличии запаску, комплект ремонта проколов и два насоса, электрический и древний ручной. И конечно набор сосков бескамерных и ниппелей.

Для системы водоподачи существуют как поплавковые датчики уровня воды, так и не имеющие подвижных частей — датчики в виде стержней. Что позволяет настроить систему так, что насос в источнике будет накачивать бак пока есть вода в источнике и пока бак не наполнится до верхней метки. А насосная станция будет расходовать воду из бака пока она в баке есть. Нет воды — насос и первый и второй не работают, ждут.
Можно сделать контрольную панель в удобном месте (на кухне рядом с мойкой) чтобы она зажигала лампочки отсутствия воды и там и там и показывала какой насос включен.

У меня насос один — в скважине, и чтобы он не дергался включаясь и выключаясь если разбор воды не большой — выведена лампа которую видно и с улицы. Включил наполнение бочек для полива — убедился что лампа загорелась. Включил полив газонов — убедился что загорелась и не выключается (если включить только одну поливалку то насос ее обгонит, накачает давление и выключится, давление быстро упадет и насос снова включится — а это плохо).

Автоматика для насоса

Без насосных установок не обходится ни одна сеть автономного водоснабжения. Они создают требуемый напор, обеспечивая подачу жидкости к точкам водоразбора. Однако пользование водой станет действительно удобным только при наличии автоматики для насоса. Этот функциональный блок выведет качество управления водоснабжением на новый уровень. В результате работа оборудования будет оптимизирована.

Высокотехнологичная и функциональная автоматика:

продлит срок службы насоса;
запустит и отключит его в зависимости от давления жидкости в трубопроводе;
защитит насосную группу от «сухого хода»;
сведет к минимуму количество аварийных ситуаций;
обеспечит автоматическое поддержание нужных технологических параметров;
повысит комфорт управления системой (пользователю больше не придется постоянно следить за работой оборудования).

Устройство и принцип действия автоматики для насоса

Существуют разные средства автоматики для насосов, среди которых выделяют блокираторы сухого хода, реле давления воды, электронные блоки, датчики и т. д. Как правило, электроника функционирует совместно с дополнительным оборудованием (гидроаккумулятором, поплавковым выключателем и пр.). При этом регулировка работы насосной группы может выполняться как по давлению, так и по потоку. Важный составляющий элемент — манометр, обеспечивающий визуальный контроль параметров сети водоснабжения.

Сегодня выделяют несколько поколений автоматики для насосов. Новейшие электронные устройства считаются наиболее эффективным благодаря высокотехнологичному оснащению, расширенным функциональным возможностям и более тонким настройкам.

Общий принцип работы:

когда понижается давление, блок самостоятельно запускает насосный агрегат (в частности, это происходит при открытии кранов);
при отсутствии расхода воды электронасос отключается (все краны закрыты);
автоматическая остановка насосной группы может происходить и в том случае, если поток жидкости недостаточно высок (защита от «сухого хода»).

Специфика выбора и установки автоматики для насоса

Монтаж блока автоматики выполняется в вертикальном положении в любом месте, расположенном между насосом и первой точкой водораздачи (краном). При этом выходной патрубок соединяется с трубопроводом, а входной патрубок подключается к выходному штуцеру электронасоса.

Общие рекомендации по установке автоматики:

все гидравлические соединения должны быть герметичны, крепеж манометра осуществляется через уплотнительное кольцо;
если используется насос с рабочим давлением, превышающим предельно допустимые значения, устанавливается редуктор понижения давления на входе в блок;
при большой силе тока дополнительно монтируется магнитный пускатель;
для электрического подсоединения задействуется схема, приведенная на кожухе монтажной платы;
перед первым запуском всасывающая труба и электронасос заполняются водой, и только потом происходит включение в сеть;
строго соблюдайте требования безопасности, предусмотренные производителем — это обеспечит стабильную работу системы, защитит от травм и чрезвычайных ситуаций, сохранит право на гарантийное обслуживание.

При выборе автоматики для насоса учитывайте следующие технические характеристики:

присоединительные размеры в дюймах;
потребляемая мощность;
напряжение сети;
степень защиты;
наибольшая скорость потока воды (литры в минуту);
максимально выдерживаемое давление;
температурный диапазон рабочей среды.

Технические характеристики

Потребляемая мощность, Вт.	1100
Присоединительный размер, дюйм.	1
Напряжение сети, В/ГЦ	220/50
Степень защиты	IP 65
Max поток воды, л/мин.	166
Max допустимое давление, атм.	10 бар
Температура рабочей среды, °C	От 1° до 35°

Описание

Высокотехнологичная и функциональная автоматика:

продлит срок службы насоса;
запустит и отключит его в зависимости от давления жидкости в трубопроводе;
защитит насосную группу от «сухого хода»;
сведет к минимуму количество аварийных ситуаций;
обеспечит автоматическое поддержание нужных технологических параметров;
повысит комфорт управления системой (пользователю больше не придется постоянно следить за работой оборудования).

Устройство и принцип действия автоматики для насоса

Общий принцип работы:

когда понижается давление, блок самостоятельно запускает насосный агрегат (в частности, это происходит при открытии кранов);
при отсутствии расхода воды электронасос отключается (все краны закрыты);
автоматическая остановка насосной группы может происходить и в том случае, если поток жидкости недостаточно высок (защита от «сухого хода»).

Специфика выбора и установки автоматики для насоса

Общие рекомендации по установке автоматики:

все гидравлические соединения должны быть герметичны, крепеж манометра осуществляется через уплотнительное кольцо;
если используется насос с рабочим давлением, превышающим предельно допустимые значения, устанавливается редуктор понижения давления на входе в блок;
при большой силе тока дополнительно монтируется магнитный пускатель;
для электрического подсоединения задействуется схема, приведенная на кожухе монтажной платы;
перед первым запуском всасывающая труба и электронасос заполняются водой, и только потом происходит включение в сеть;
строго соблюдайте требования безопасности, предусмотренные производителем — это обеспечит стабильную работу системы, защитит от травм и чрезвычайных ситуаций, сохранит право на гарантийное обслуживание.

При выборе автоматики для насоса учитывайте следующие технические характеристики:

присоединительные размеры в дюймах;
потребляемая мощность;
напряжение сети;
степень защиты;
наибольшая скорость потока воды (литры в минуту);
максимально выдерживаемое давление;
температурный диапазон рабочей среды.

Особенности выбора, монтажа и эксплуатации автоматики Джилекс

Механизмы автоматики для насоса используются при обеспечении автономной работы устройств с настройкой подходящего режима. Кроме того, качественная автоматизация обеспечивает защиту насосов от сухого хода и экономит расход электроэнергии. Такой подход позволяет продлить срок эксплуатации дорогостоящего насосного оборудования.

Особенностью автоматики от компании Джилекс является возможность использовать устройства, как с фирменными моделями, так и с аппаратами других производителей. К тому же, недорогое оборудование отличается рядом других полезных свойств.

1 Особенности блока контроля

Основным элементом автоматизации процесса перекачивания компании является блок автоматики Джилекс. Такое устройство подключается напрямую к насосному аппарату и реагирует на уровень давления в системе.

Состоит Джилекс блок из пластикового корпуса с металлической крышкой. Внутри корпуса расположена пружина, электронный блок, укомплектованный реле давления и подвижный механизм, смыкающий контакты при снижении давления. Для внешнего контроля за работой устройства в боковую поверхность блока вмонтирован манометр.

Характеристики блока автоматики Джилекс

Прибор рассчитан на работу на основе насосной станции или другого поверхностного насоса, перекачивающего чистую воду. Использование при незначительном содержании абразивных примесей также возможно, но в этом случае аппарат комплектуется дополнительным фильтром.
к меню ↑

1.1 Принцип действия прибора

Автоматика Джилекс функционирует автономно от обычной электрической сети. По прошествии 30 секунд после установки и подключения блока, он включается и работает в течении нескольких секунд. Дальше аппарат отключается и активируется только в случае изменения давления в линии.

Когда кран на точке водопотребления открывается, давление в трубе начинает быстро снижаться. В этом случае блок сразу же включается и при достижении минимального показателя напора активирует электронасос. Прибор закачивает воду, пока давление снова не выровняется (когда кран закрывается). После того, как кран перекрывается, устройство работает еще 5-20 секунд, продолжая закачивать в линию воду. Такая мера является предосторожностью, на случай если напор в системе падает ниже нормы и устройство не способно отследить уровень давления.
к меню ↑

1.2 КАК УСТРОЕН БЛОК АВТОМАТИКИ JELEX (ДЖИЛЕКС)? (ВИДЕО)

2 Правильный монтаж устройства

Автоматика Джилекс 9001 устанавливается в линию снабжения в комплекте с дополнительным оборудованием. Поэтому важным этапом является правильная установка и настройка всех комплектующих. Установка блока автоматики прессконтроль от Джилекс проводится в следующем порядке:

Прежде всего, если приобретена модификация без измерительных приборов, следует приобрести манометр и установить его на боковую панель. Механизм необходим для контроля и управления за блоком.
Сам автоматический аппарат врезается в магистраль водопровода на участке между точкой водопотребления (краном) и насосным прибором. Устанавливается блок исключительно в вертикальном положении, синей металлической крышкой вверх. При этом входное отверстие аппарата (указано в инструкции) должно находится со стороны выпуска насоса. Выводящее отверстие проводит воду дальше в линию снабжения.
После того, как управляющий аппарат вмонтирован в линию, необходимо тщательно осмотреть все стыки и соединения на герметичность. Если найдены погрешности при установке, их следует заделать герметиком или соединительными элементами.
Подключение блока к сети проводится строго по указанной в инструкции схеме. При этом если устройство комплектует насос с током более 10 ампер, дополнительно устанавливается магнитный пускатель. Основным требованием к электрическому кабелю, используемому с прибором, является повышенная стойкость к высоким температурам.

Схема монтажа системы водоснабжения с автоматикой Джилекс

При необходимости линия снабжения дополняется фильтрами для очистки воды и ресивером для выравнивания давления в системе.

После того как все комплектующие вмонтированы в магистраль, необходимо проверить устройство. Для этого впуск насоса по трубопроводу заполняется жидкостью и включается насос. На блок сразу же загорается один из индикаторов. Это свидетельствует о том, что есть контакт между блоком и насосным аппаратом. В течении нескольких десятков секунд прибор работает а дальше выключается.

После того, как аппарат отключается необходимо открыть один из кранов (если есть разноуровневые, то желательно самый верхний). При этом есть два варианта:

В первом случае вода пойдет из крана непрерывным, бесперебойным потоком. Блок включается, и насосное устройство работает на протяжении всего периода использования крана. В этом случае монтаж прибора произведен правильно.
Если поток воды не стабилен или вообще отсутствует, можно попробовать перезапустить прибор кнопкой «Перезагрузка». Кнопка нажимается и удерживается до того времени пока насосное устройство не сработает. Если же и в этом случае ничего не поменялось, проводится тщательный осмотр устройства и всей линии, а при необходимости – демонтаж и регулировка.

3 Совместимые с блоком насосные аппараты

Автоматика от Джилекс является универсальным прибором. С его помощью может регулироваться работа насосных аппаратов от различных производителей. Касательно принципа действия, такой механизм для выравнивания давления устанавливается на вибрационный, центробежный, вихревой, шнековый насос.

Наиболее эффективно прибор работает в комплекте с насосными аппаратами, которые отвечают следующим характеристикам:

сила тока в диапазоне 6-10 А;
производительность устройства до 100 л/мин;
напряжение не выше 250 В;
максимальный предел температуры перекачиваемой жидкости – 75 градусов;
подключение к трубе с сечением 1 дюйм.

4 Какие ещё варианты автоматики есть у компании Джилекс?

Помимо блока автоматики, компания производит и менее популярные варианты автоматизации для насосной техники. Одним из таких вариантов является установка Джилекс Краб. Устройство отвечает за стабильное давление в магистрали снабжения, производит запуск и выключение насоса при необходимости. Кроме того, фильтрующий элемент очищает поток от твердых включений.

Джилекс Краб состоит из таких комплектующих:

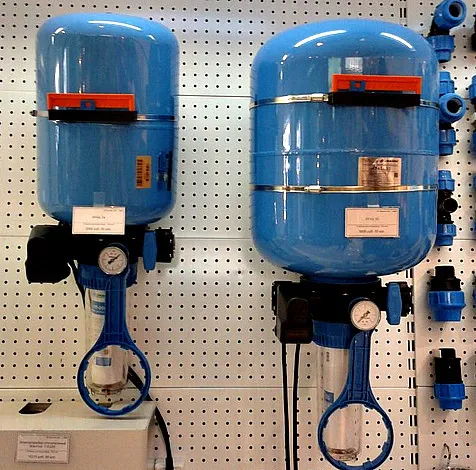

Комплект для водоснабжения КРАБ-50 (бак, реле, фильтр)

полимерный гидрораспределитель;
бак-ресивер с объемом 24 или 50 л, покрытый антикоррозийной эмалью;
электрическое реле давления;
фильтр со сменным картриджем, отвечающий за очистку водного потока от примесей;
манометр;
два электрических кабеля;
специальный кронштейн для фиксации агрегата на стену.

Аппарат работает на основе стандартной электрической сети на 220 В. Подходит для одновременного подключения 2-3 точек водозабора. Регулируемое реле позволяет установить еще перед началом работы уровень давления, который будет поддерживать прибор. Как и предыдущий тип устройств, Краб 50 является универсальным аппаратом и подходит для подключения на скважинные насосы любого производителя.
к меню ↑

4.1 Реле давления РДМ-5

Более простым вариантом автоматизации насосной станции является установка на нее специального реле РДМ-5. Компактный прибор монтируется в магистраль и соединяется с насосным аппаратом с помощью электрического кабеля. Провод фиксируется на контакты реле.

Принцип действия устройства заключается в следующем. Аппарат реагирует на уровень давления в линии. Если показатель ниже установленного значения – контакты соединены, ток подается на точку забора воды и жидкость заполняет трубопровод, пока давление не нормализуется. Когда уровень давления приходит в норму (данный показатель также выставляется пользователем) – контакты расходятся. Подача тока на скважинный аппарат прерывается и он выключается.

Минимальный и максимальный показатели, при которых срабатывает насосное устройство, выставляются пользователем. Осуществить их настройку можно с помощью двух гаек, которые фиксируют степень напряжения пружины. Более крупная гайка при вращении против часовой стрелки выставляет максимальный показатель давления, гайка поменьше при вращении позволяет настроить разницу между максимальным и минимальным показателем.

РДМ-5 рассчитано на использование исключительно в воде. Рабочее напряжение для аппарата составляет 220-230 В. Температура перекачиваемой жидкости – 0-40 градусов. Реле фиксируется на трубопровод с сечением ¼ дюйма. Обязательным условием при использовании РДМ-5 является качественное заземление.
к меню ↑

4.2 Поплавковый выключатель

Для дренажных, фекальных и поверхностных насосов для воды наиболее дешевым и практичным способом автоматизации является поплавковый выключатель. По сфере использования такие устройства делятся на легкие и тяжелые. Легким поплавком комплектуются дренажные модели, тяжелые поплавки устанавливаются на станции водоснабжения и водяные насосы.

Автоматика Джилекс в системе водоснабжения

Состоит конструкция из электрического кабеля длиной 3,5,8 или 10 м и пластикового поплавкового механизма. Внутри поплавка расположены два контакта, рычаг переключения и шарик, меняющий положение рычага. По количеству проводов выделяются двух и трехпроводные поплавки.

В варианте с двумя проводами, они напрямую подсоединены к контактам поплавка. Когда такой механизм поднимается с уровнем воды до обозначенного уровня, рычаг давит на контакты, они смыкаются и подают энергию на насос.

В моделях с тремя проводами поддерживается возможность включать точку забора в крайнем верхнем и в крайнем нижнем положениях. Для этого один провод идет на один из контактов, а два других провода в зависимости от положения выходят на второй контакт.

Принцип действия такого поплавкового механизма заключается в том, что устройство автоматически включает насос, когда уровень воды поднимается до выставленного показателя. В случае с двухпроводным устройством, поплавок наоборот размыкает контакты и отключает устройство, когда вода падает ниже нормы.

В каком порядке делать капитальный ремонт в квартире?

При капитальном ремонте квартиры рекомендуется соблюдать следующий порядок выполнения работ:

Демонтаж старых отделочных материалов и снос перегородок, если это необходимо.
Электромонтажные работы: проведение новой электропроводки, замена старых розеток, выключателей и т.д.
Сантехнические работы: замена старых труб, установка новой сантехники, монтаж отопления и кондиционирования.
Утепление и гидроизоляция стен и пола.
Штукатурка стен и потолка.
Отделка стен и потолка: покраска, обои или другие отделочные материалы.
Монтаж напольных покрытий: ламинат, паркет, ковролин, плитка и т.д.
Установка межкомнатных дверей.
Монтаж оконных и дверных блоков.
Монтаж кухонной мебели и встроенной техники.
Установка сантехники, смесителей и других аксессуаров.
Установка электроприборов, освещения и т.д.
Декоративная отделка: установка молдингов, карнизов, наличников и т.д.

Это общий порядок, который может меняться в зависимости от конкретных условий и потребностей ремонта. В любом случае, перед началом ремонта рекомендуется составить подробный план работ и последовательность их выполнения.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.
