Как установить расширительный бак в системе отопления

Вы успешно подобрали и приобрели бак мембранного типа на свою систему отопления. Пришло время его установить, и тут возникает масса вопросов: куда ставить, как подключать и так далее. На просторах интернета на эту тему советов – множество и все противоречивые. Чтобы прояснить все спорные моменты и подробно рассмотреть, как правильно производится установка расширительного бака, предлагаем вашему вниманию данную статью.

Где ставить расширительный бак в закрытой системе отопления?

К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напорные (насосные). В первых вода движется за счет разности удельного веса (естественная циркуляция), а во вторых – принудительно побуждается насосом.

Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

• расположение бачка – помещение топочной, недалеко от котла;
• аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания;
• в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запорной арматуре;
• труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно;
• подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода;
• емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.

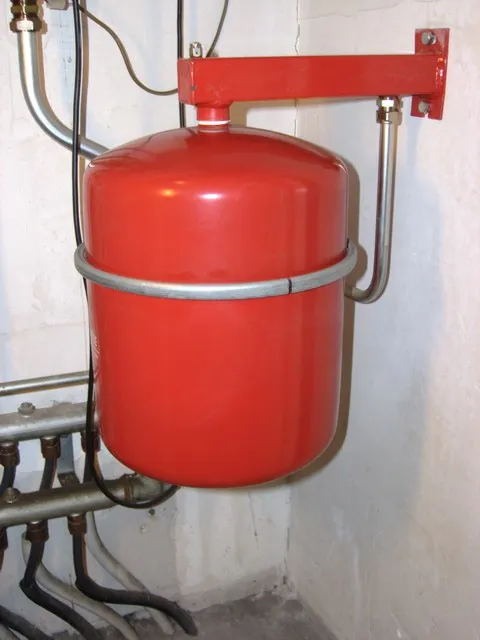

Резервуары небольшой вместительности допускается подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в пространстве, то тут много противоречивых советов. Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование – легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.

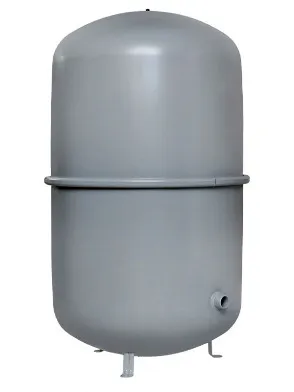

На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давлением воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют устанавливать расширительный бак присоединительным патрубком вниз, и только так. В некоторых моделях штуцер изначально находится на боковой стенке, в ее нижней части, и сосуд по-другому поставить невозможно (см. фото ниже).

Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появятся трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, а патрубком вниз, то воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время. Если же он будет стоять вверх ногами, то воздух, будучи легче воды, быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.

Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

Как подключить расширительный бак

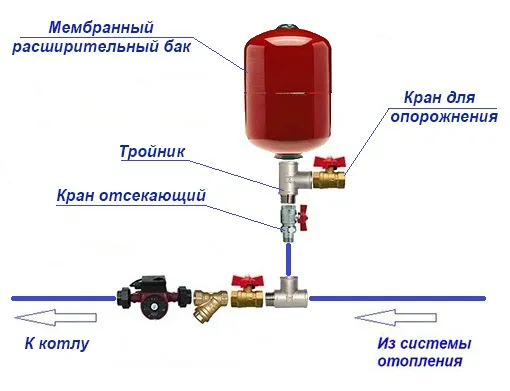

После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления. Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котел, а до циркуляционного насоса (если он не установлен на подаче) и сопровождающей его запорной арматуры. Ниже показана схема установки расширительного бака:

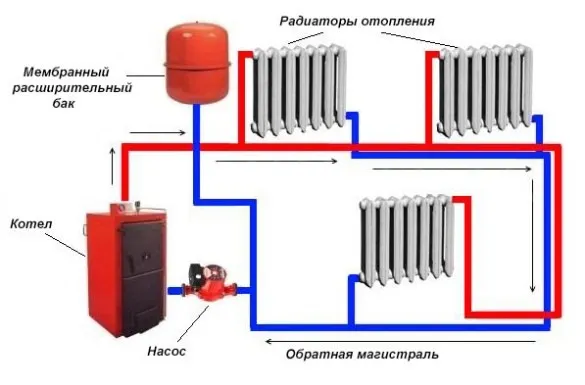

Обоснований такой врезке несколько:

• в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны;
• если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме;

в подающем трубопроводе твердотопливного котла может возникать критическое давление и пароводяная смесь вследствие перегрева по разным причинам. Попадание этой смеси в резиновую «грушу» емкости приведет к тому, что она прекратит выполнять свои функции.

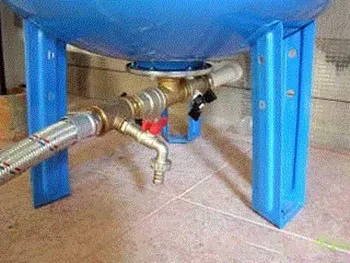

На самом деле практика показывает, что большой разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше – штуцер для опорожнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.

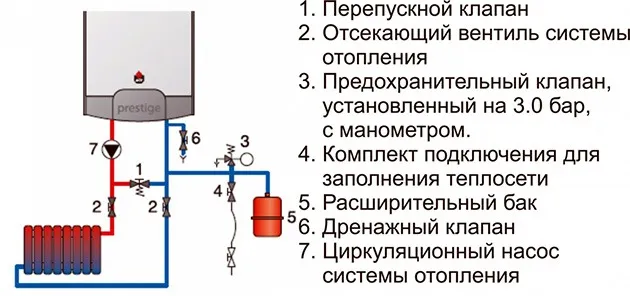

Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним будет встроить ее в контур расширительной емкости, используя такую схему монтажа:

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:

• когда монтаж бака закрытого типа завершен, система заполняется холодной водой;
• с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки;
• манометром измеряется давление в системе, а потом в воздушной камере бачка;
• стравливанием или подкачиванием давление в камере устанавливается на 0.2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Заключение

В принципе, монтаж компенсирующей емкости не является слишком уж сложной процедурой. Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей. Тогда аппарат прослужит долго и без проблем.

Рекомендуем:

Как подобрать расширительный бак для системы отопления Как выбрать и подключить мембранный расширительный бак Как сделать расширительный бак для отопления

Установка расширительного бака в системе отопления открытого и закрытого типа

В современных отопительных системах для компенсации температурного расширения теплоносителя устанавливаются расширительные баки открытого либо закрытого типа, которые имеют особые требования к монтажу, условиям эксплуатации и обладают различными преимуществами и недостатками.

В данной статье рассмотрим основные моменты выбора и установки расширительного бака в системе отопления с принудительной и естественной циркуляцией теплоносителя.

Основным параметром бака является его полезный объем, который должен превышать величину изменения объема жидкости системы в результате максимального изменения ее температуры.

Объем жидкости в системе отопления не является постоянным, так как в процессе работы теплоноситель может расширяться и сжиматься. Нагрев теплоносителя, а соответственно и увеличение его объема при постоянном размере внутреннего пространства системы отопления приводит к увеличению давления на стенки трубопроводов и отопительного оборудования, что может стать причиной их разрушения.

Для компенсации изменения объема жидкости и стабилизации давления на внутренние стенки компонентов системы отопления в её схему вводят расширительный бак (также известный как экспанзомат, от англ. глагола «expanse», что означает «расширять»). При расширении теплоносителя, его количество, превышающее объем внутреннего пространства системы, поступает в расширитель, а после падения температуры – возвращается обратно.

Как определить необходимый объем расширителя?

Объем расширителя должен превышать значение потребного объема, который представляет собой максимальное количество теплоносителя, поступающее в бак в результате его нагрева.

В первую очередь определяется общий объем теплоносителя в системе. Суммируя внутренний объем труб и полостей всех элементов системы (котла, батарей отопления, запорной арматуры) получаем суммарный объем. Количество жидкости в трубопроводах можно рассчитать в зависимости от типоразмера трубы, используя данные таблицы 1. Объем полостей оборудования указан в документации (паспорте или каталоге производителя) на изделие.

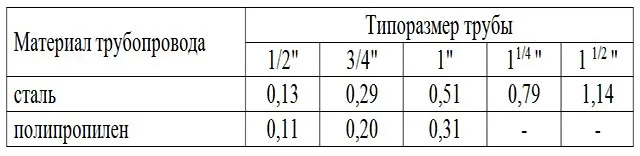

Таблица 1 – Определение объема теплоносителя в 1 погонном метре трубопровода.

Далее зная суммарное количество жидкости определить потребный объем расширителя, воспользовавшись данными таблицы 2. Данную величину выбирают в зависимости от давления в системе. В случае если рассчитанное ранее значение находится между двумя табличными, потребный объем бака определяют по большему из значений.

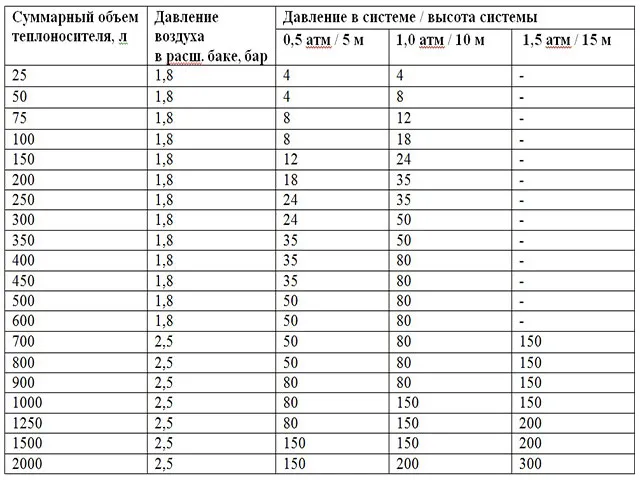

Таблица 2 – Определение потребного объема расширительного бака.

Указанные данные таблицы 2 справедливы, если в качестве теплоносителя используется вода. Для жидкостей с коэффициентом теплового расширения отличным от воды табличное значение суммарного объема умножается на поправочный коэффициент, равный соотношению плотности воды и используемой жидкости.

Основные разновидности баков

Существуют два основных типа расширителя, которые применяются в системе отопления:

Расширительные баки открытого типа представляют собой однообъёмную емкость, сообщающуюся с атмосферой. Такой бак устанавливается в наивысшей точке системы отопления, что необходимо для обеспечения естественного возвращения жидкости в трубопровод при снижении ее температуры.

Расширитель открытого типа.

Закрытые расширители изготавливают в виде герметичного сосуда, часть которого заполнена жидкостью, а часть – воздухом или газом находящимся под определенным давлением. При нагреве жидкость поступает в экспанзомат, при этом газ сжимается. При охлаждении жидкости она возвращается в систему, а разницу в объемах заполняет газ.

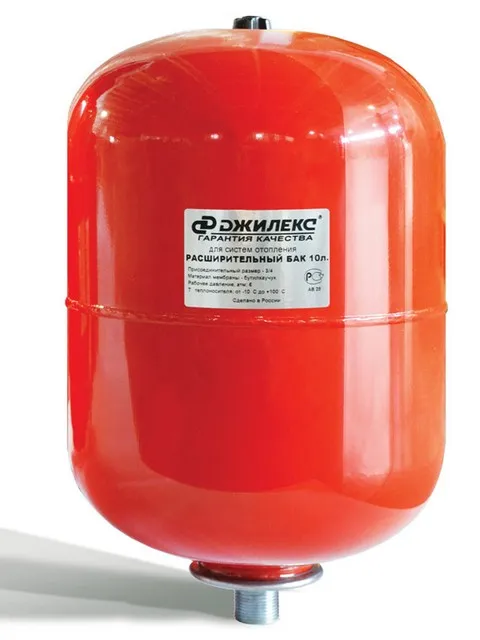

Расширительный бак закрытого типа.

Расширительный бак открытого типа

Кроме основных функций (компенсации объема, стабилизации давления), экспанзомат открытого типа служит для восполнения воды, если в системе происходит небольшая утечка и для отвода воздуха из системы.

Открытые расширители имеют прямоугольную либо цилиндрическую форму и изготавливаются из листовой стали или полимерных материалов. Установка расширительного бака открытого типа в системе отопления осуществляется в ее верхней точке, что требует увеличения общей длины трубопроводов отопления. Бак оборудован крышкой для защиты теплоносителя от загрязнений и обеспечения доступа внутрь при обслуживании.

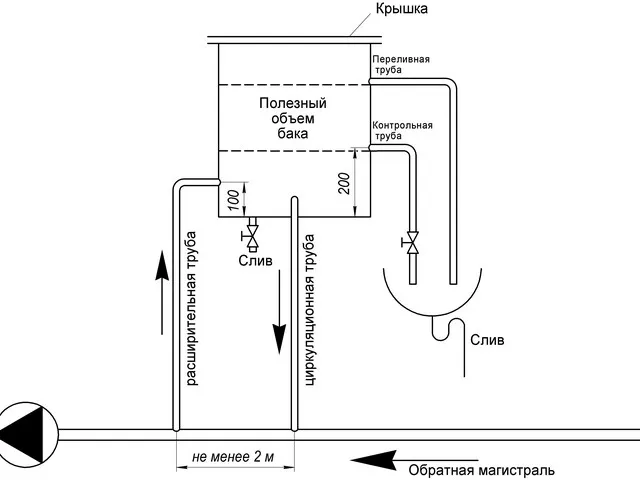

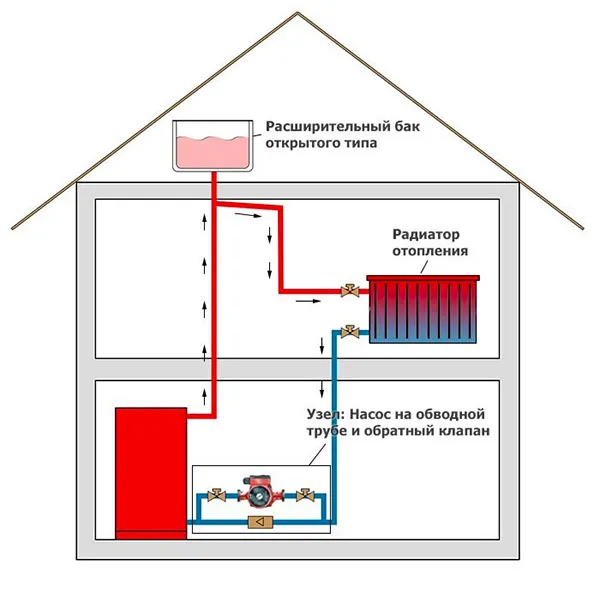

Принцип работы и схема подключения открытого расширительного бака в системе с принудительной циркуляцией.

Местом для размещения открытого расширителя может служить чердачное помещение, лестничный проем или специально оборудованный бокс, установленный на крыше дома. Если высота дома позволяет установить расширитель внутри жилой части здания, его можно разместить в санузле или хозяйственном помещении. Емкости, размещенные за пределами отапливаемой части дома необходимо утеплять для снижения потерь тепла в системе.

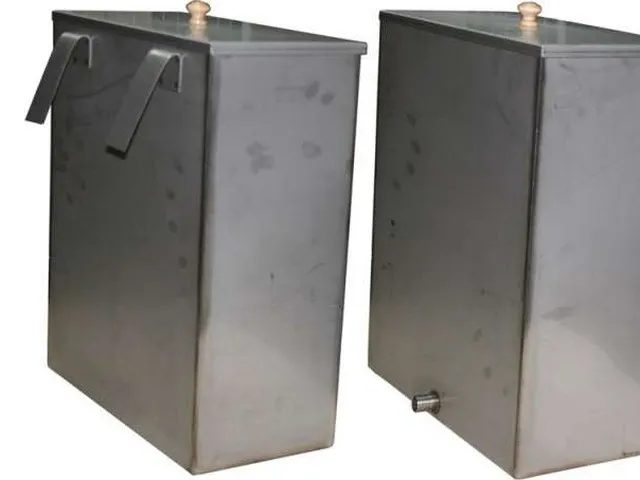

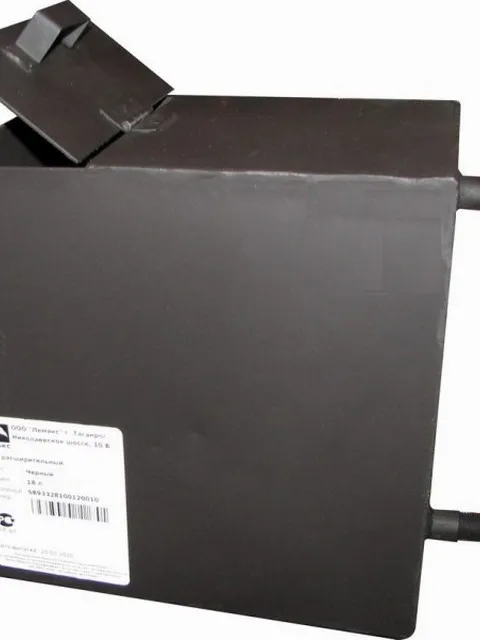

Открытый бак, сваренный из листового металла.

Принцип работы и особенности установки

Чтобы вода в баке открытого типа не застаивалась, необходимо обеспечить ее циркуляцию. Для этого между ним и основной магистралью теплопровода оборудуют контур, состоящий из расширительной и циркуляционной трубы, причем отверстие последней расположено в баке несколько ниже (примерно на 50 мм). Для эффективной циркуляции воды контур врезают перед входом в насос (если система работает с принудительной циркуляцией), установленный на магистрали обратного хода. Циркуляция позволяет выводить из системы в атмосферу пузырьки воздуха.

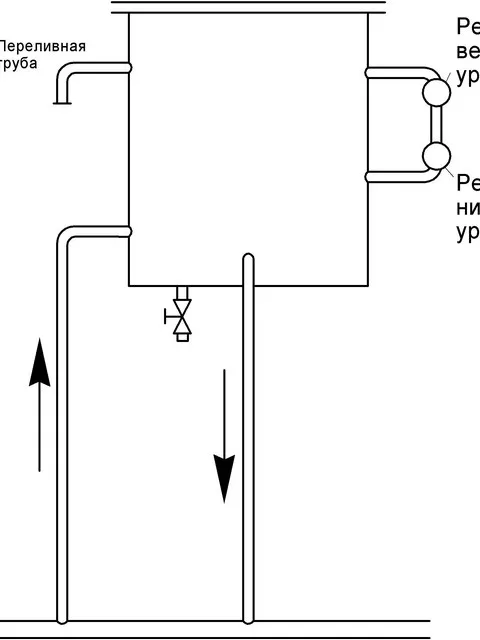

Открытый расширитель с реле нижнего и верхнего уровня.

Надо отметить, что выше сказанное справедливо при установке расширителя в систему отопления с принудительной циркуляцией теплоносителя!

В системе с естественной циркуляцией для беспрепятственного выхода пузырьков воздуха расширитель подключается в самой верхней точке подающего трубопровода.

В районе отметки минимального уровня теплоносителя из бака выходит контрольная труба, а на максимальном уровне – переливная, предназначенная для слива лишней жидкости. Проверка уровня может осуществляться простым открытием крана на контрольной трубе. Если вода из крана поступает, значит, ее уровень в баке превышает минимальную отметку. Для данной цели могут устанавливаться реле нижнего и верхнего уровней, подающие световой или звуковой сигнал при возникновении опасности снижения уровня воды до минимального значения или её подхода к точке перелива.

Полезный объем расширителя равный площади его основания умноженной на высоту между минимальным и максимальным уровнем, равен приросту количества воды в результате температурного расширения. Он должен быть равен либо превышать потребную величину, рассчитанную с использованием таблиц 1 и 2.

Преимущества и недостатки

Основные преимущества расширителя открытого типа:

1. простота конструкции, что подразумевает относительно низкую стоимость;
2. выполняет функцию сброса давления и отвода воздуха из системы отопления.

Недостатки открытых расширительных баков:

1. особые условия установки, предусматривающие монтаж дополнительных трубопроводов;
2. высокие потери тепла и необходимость теплоизоляции;
3. непосредственный контакт с атмосферой, что может вызвать коррозию стальных элементов системы;
4. из-за возможности испарения система нуждается в периодическом пополнении теплоносителя.

Следует отметить, что ввиду вышеуказанных недостатков баки открытого типа все реже применяются в системах отопления жилых домов, уступая по популярности закрытым расширителям.

Расширительный бак закрытого типа

В отличие от открытых экспанзоматов, закрытый расширительный бак не связан с атмосферой. Он представляет собой герметичный стальной сосуд, частично заполненный жидкостью, а частично – закаченным через специальный клапан инертным газом. В зависимости от способа разделения внутреннего объема закрытые баки делятся на:

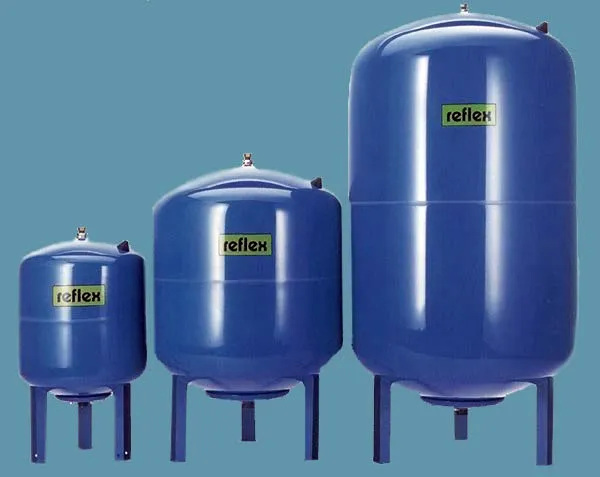

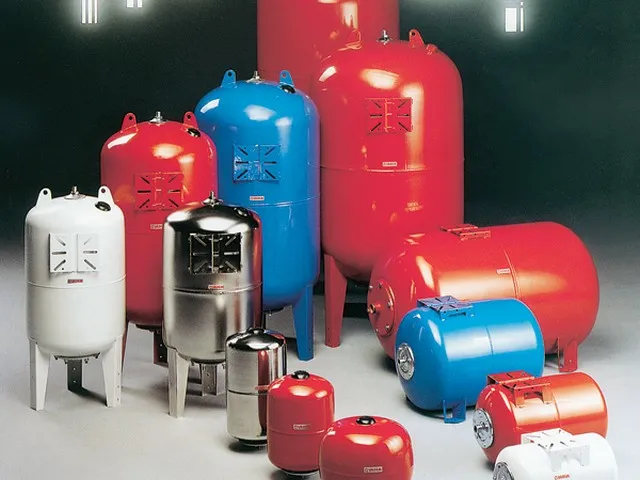

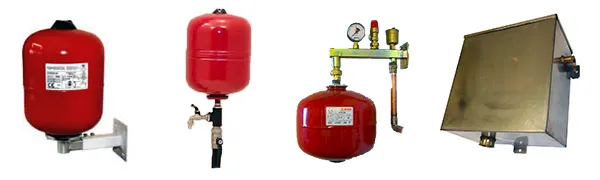

Закрытые расширители различных форм и размеров.

Безмембранные

В безмембранных расширителях теплоноситель непосредственно контактирует с газом, так как у них отсутствует механическое разделение внутреннего пространства. Для поддержания заданного давления используется компрессор или газовый баллон, расположенный снаружи. Контроль давления и подача газа осуществляется автоматически.

Безмембранные баки широко использовались в то время, когда резиновые (каучуковые) мембраны имели низкие ресурсные показатели и требовали частой замены. Они могли работать без мембраны, но необходимость в компрессоре или баллоне усложняла конструкцию. В настоящее время широкое распространение получили закрытые баки с разделительной мембраной.

Мембранные

В конструкциях современных расширителей жидкость и газ разделены с помощью гибкой мембраны. Существуют расширители с:

1. тарельчатой мембраной (диафрагмой);
2. грушевидной (баллонной) мембраной.

Тарельчатая крепится в средней части бака и имеет форму, близкую к полусфере. В зависимости от температуры воды она принимает выпуклую или вогнутую форму.

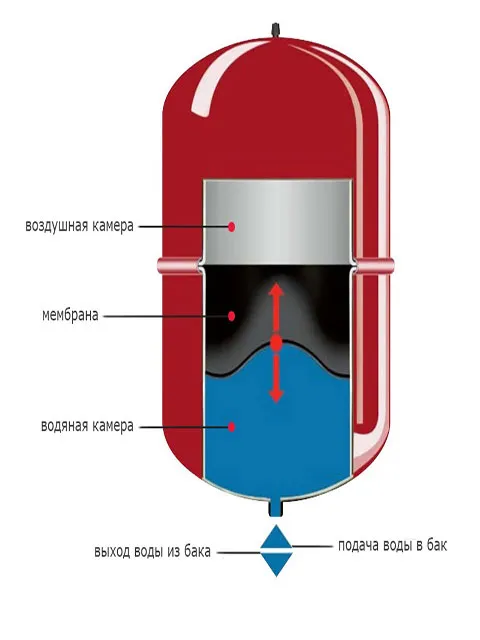

Устройство расширителя с диафрагмой.

Грушевидная повторяет форму сосуда и закрепляется на противоположных концах емкости. Особенностью данных баллонов является отсутствие контакта теплоносителя со стенками, так как жидкость заполняет гибкую мембрану, а между ней и металлическими стенками закачан газ. Это защищает конструкцию от коррозии и увеличивает срок службы. Данная конструкция допускает замену мембраны, в то время как конструкция диафрагменных баков этого не позволяет.

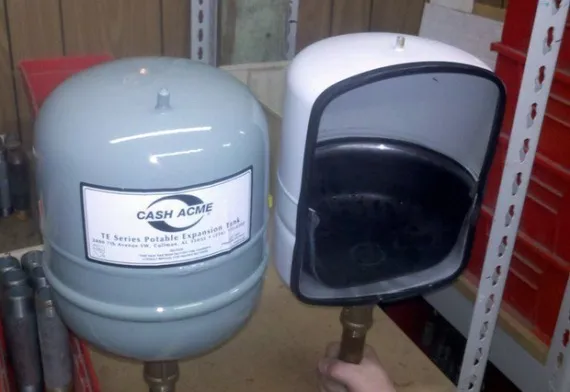

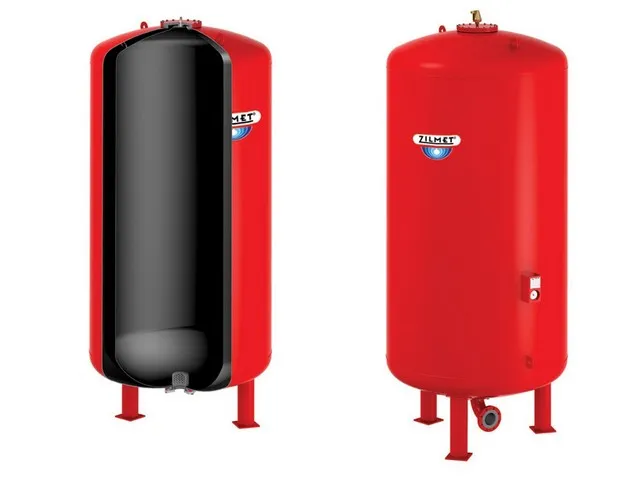

Бак с грушевидной мембраной.

В современных расширителях применяются бутиловые и этиленпропиленовые мембраны, отличающиеся повышенной долговечностью. Ранее для этих целей использовали каучук, который имеет меньший срок службы и в настоящее время не используется.

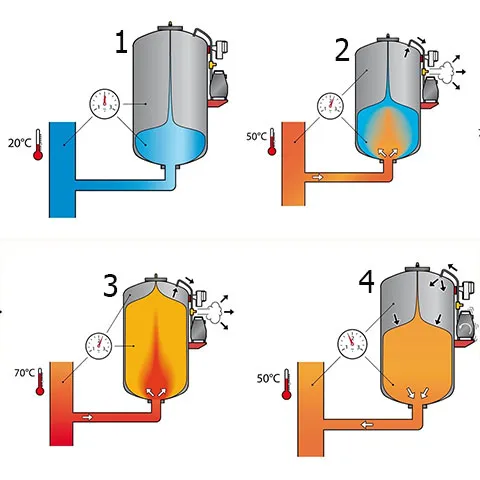

Схема работы бака с компрессором.

Преимущества и недостатки мембранных баков

Недостатками мембранных расширителей являются:

• высокая стоимость;
• необходимость периодической подкачки газа либо воздуха;
• необходимость контроля давления в системе.

Среди преимуществ можно выделить:

• компактные размеры;
• минимальные потери тепла, отсутствие необходимости теплоизоляции;
• отсутствие прямого контакта теплоносителя с атмосферой (испарения), что снижает риск образования, распространения коррозии и необходимость подпитки ситемы;
• возможность работы при высоком давлении;
• возможность установки практически в любом месте.

Выбор мембранного расширителя

Основным параметром мембранного бака является потребный объем жидкости в системе, который должен быть предварительно рассчитан с использованием таблиц 1 и 2. Бак должен иметь объем, равный или превышающий полученное значение.

Кроме традиционной овальной формы многие производители выпускают плоские расширители с диафрагмой. Такой бак более компактен и может устанавливаться в пространстве между стеной и внутренней отделкой помещения, не занимая полезное пространство.

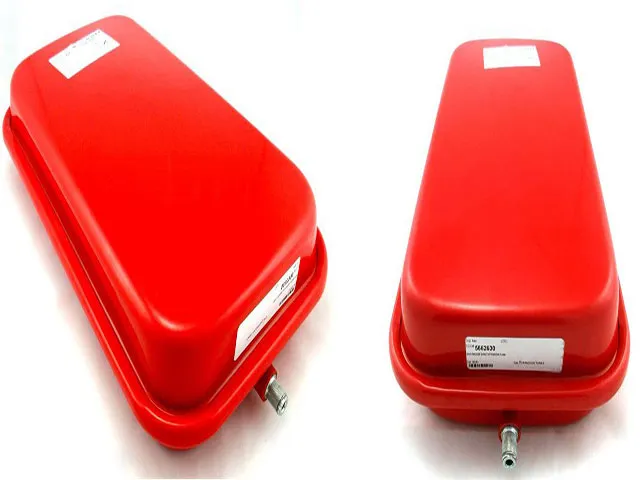

Расширитель плоской формы.

Главной рабочей частью современного бака закрытого типа является мембрана, от параметров и качества изготовления которой зависит его срок службы. Основными характеристиками мембраны являются:

• диапазон рабочих температур и давлений;
• материал;
• диффузионная устойчивость.

Мембранные баки для систем отопления окрашены красным цветом, в то время как используемые в системах водоснабжения – синим. К мембранам расширителей систем отопления выдвигаются более низкие санитарно-гигиенические требования.

Правила установки закрытых расширителей

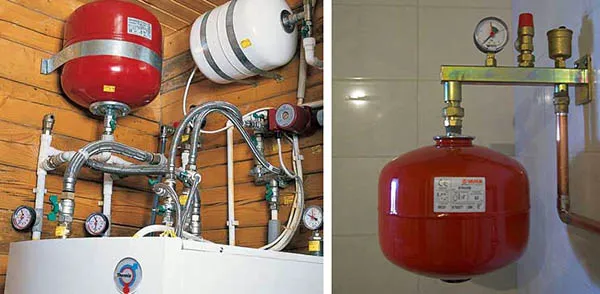

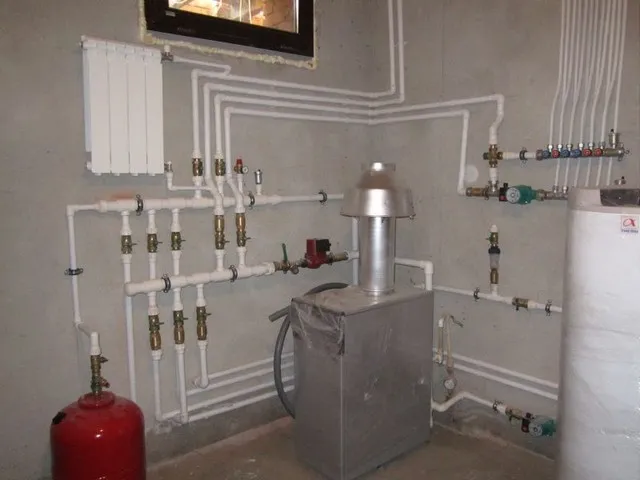

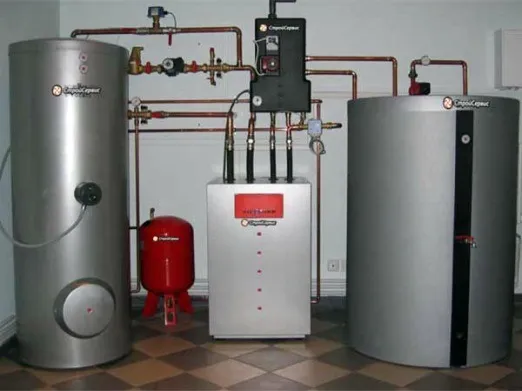

Установленный расширитель отопления.

1. Установка расширительного бака закрытого типа в системе отопления может осуществляться в любой точке схемы, но оптимальным является монтаж перед циркуляционным насосом (для система отопления с принудительной циркуляцией теплоносителя).
2. Установка допускается в любом положении, но вариант с верхним подводом жидкости является предпочтительным, так как позволяет естественным образом выходить пузырькам воздуха. Такой монтаж обеспечит работоспособность бака даже при разрыве мембраны.
3. Если в процессе эксплуатации системы отопления обнаружится, что объема установленного бака недостаточно вместо его замены рациональней установить дополнительный требуемых размеров.
4. При переходе с воды на другой теплоноситель может понадобиться замена расширительного бака на более объемный. Возможна установка дополнительного расширителя.
5. Некоторые модели отопительных котлов имеют встроенный расширительный бачок, в этом случае установка дополнительного не требуется.
6. Установка закрытого расширителя в систему отопления с естественной циркуляцией требует установки «автосбросника» (автоматического поплавкового клапана) в верхней точке системы для автоматического сброса воздуха при наполнении системы и во время работы котла.

Эксплуатация расширителей

Поддержание расширительного бака мембранного типа в работоспособном состоянии включает в себя:

1. регулярный визуальный осмотр на отсутствие коррозии;
2. проверка целостности мембраны;
3. проверка давления воздуха (газа).

Техническое обслуживание баков открытого типа предусматривает внешний осмотр состояния корпуса и теплоизоляции, а также проверку уровня жидкости, который не должен опускаться ниже минимальной отметки.

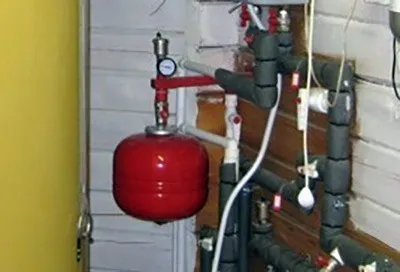

Расширительный бак на кронштейне.

Правильный выбор и установка расширительного бака в системе отопления – одна из составляющих надежной, бесперебойной и безопасной работы всей системы отопления жилого дома. Сегодня чаще устанавливается расширительный бак закрытого типа с мембраной-диафрагмой, сочетающий в себе доступную цену и высокий уровень удобства в эксплуатации.

Интерьерное решение: декоративные решетки на радиаторы отопления

Оптимальная теплоизоляция для труб отопления

Самостоятельное утепление труб отопления на улице

Полиэтиленовые трубы для отопления частных владений

Как правильно установить расширительный бак в системе отопления

О том, как установить расширительный бак в системе отопления частного дома, необходимо побеспокоиться заблаговременно, до его приобретения. Так проще определить место размещения емкости и способ подведения трубопровода для присоединения к тепловой сети. Но ситуации складываются разные, заранее все предвидеть невозможно. Стоит немного изучить суть вопроса, и вы сами сможете разобраться, где произвести установку и как выполнить правильное подключение расширительного бачка, в том числе и своими руками.

Где устанавливается расширительный бак на отопление

Место установки бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, что возлагаются на баки, установленные в разных местах:

• компенсация теплового расширения воды в системах отопления открытого типа;
• то же, для систем закрытого типа;
• служить дополнением к штатному расширительному баку газового котла;
• воспринимать увеличивающийся объем воды в сети горячего водоснабжения.

Резервуар открытого типа, где теплоноситель контактирует с атмосферным воздухом, – это визитная карточка открытой системы отопления. В этом случае монтаж расширительного бака выполняется в самой высокой точке тепловой сети частного дома. Зачастую такие системы делаются самотечными с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Для справки. В одноэтажных домах старой постройки нередко можно увидеть небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

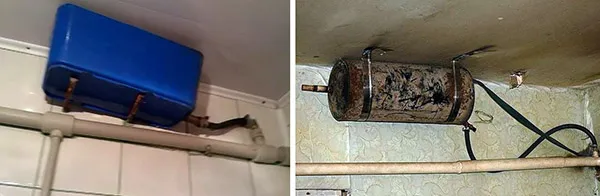

Альтернативные самодельные баки

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды можно поставить где угодно. Но все же оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен сам источник тепла.

О дополнительных емкостях

Следуя новым веяниям, многие производители комплектуют свои теплогенераторы встроенными резервуарами, воспринимающими возрастающий при нагреве объем теплоносителя. Эти сосуды не могут соответствовать всем существующим отопительным схемам, иногда их вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, в соответствии с расчетом ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Какая бы ни была в нем емкость, на такое количество воды ее не хватит. Другой пример – отопление теплыми полами во всех помещениях двух – или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением и давление может сильно вырасти. Оттого и нужен второй расширительный бак для котла.

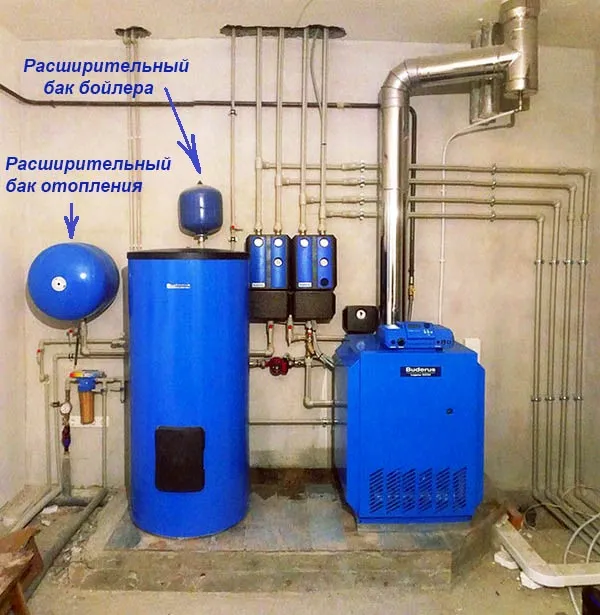

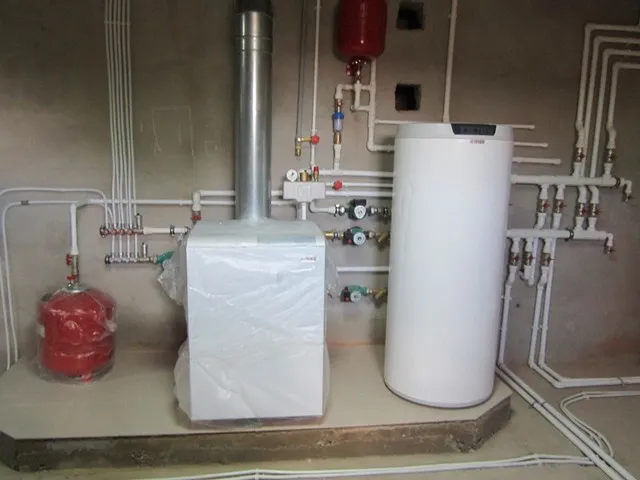

Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, то тоже возникает вопрос – куда деваться расширяющейся при нагреве воде. Один из вариантов – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева куда больше в размерах и через клапан он станет терять слишком много горячей воды. Куда как правильнее подобрать и установить расширительный бак для бойлера.

Для справки. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

1. Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
2. Корпус изделия надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
3. Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.

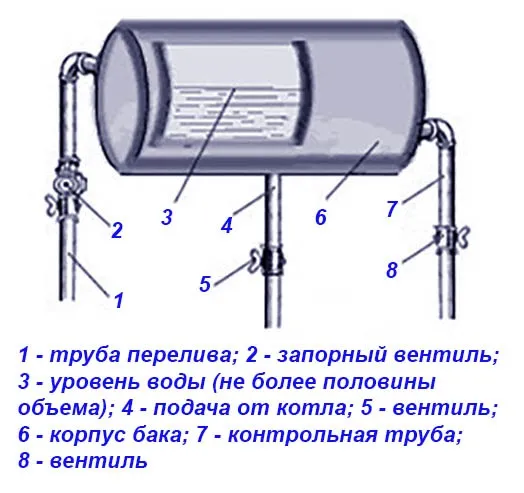

4. Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Примечание. Трубу аварийного перелива принято направлять в канализационную сеть. Но некоторые домовладельцы с целью упростить задачу выводят ее через кровлю прямиком на улицу.

Установка расширительного бака мембранного типа тоже имеет свои особенности. Учитывая то, как работает данное изделие, его можно ставить вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом либо подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, что нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Дело в том, что рано или поздно мембрана исчерпает свой ресурс, отчего в ней появятся трещины. Внутреннее устройство бака таково, что при горизонтальном расположении воздух со своей половины станет через трещины быстро проникать в теплоноситель, а тот – занимать его место. Придется срочно ставить новый расширительный бак на отопление. Тот же результат быстро проявится, когда емкость висит на кронштейне «вниз головой».

В нормальном вертикальном положении воздух из верхней части не станет торопиться проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Этот процесс иногда занимает длительное время, неполадку вы заметите далеко не сразу. Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

1. Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
2. При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
3. Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
4. Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.

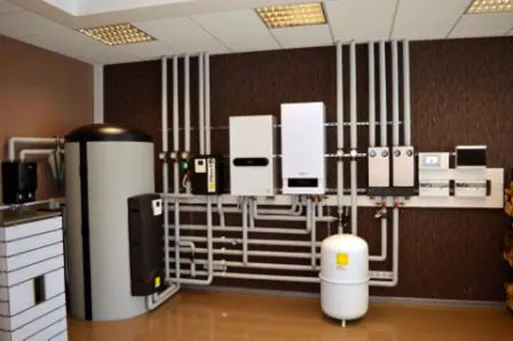

Как можно красиво разместить оборудование в котельной

Способы подключения

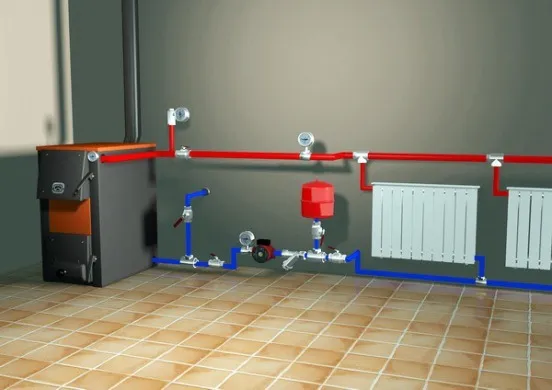

Гидравлически правильно подключать аппарат в точке, находящейся на обратной магистрали перед котлом и циркуляционным насосом, что позволяет последнему работать в оптимальном режиме. Хотя бак можно присоединять и к подающей магистрали, но тогда мембрана прослужит меньше из-за контакта с теплоносителем более высокой температуры. Момент второй: при работе на подаче твердотопливного котла в аварийной ситуации в бачок может проникнуть пар. Воздух и пар – это сжимаемые среды и в этом случае резиновая «груша» перестанет компенсировать расширение воды.

Правильное подключение расширительного бака к системе отопления всегда осуществляется через отсекающий шаровой кран с американкой. Благодаря этому элемент можно в любой момент вывести из эксплуатации и быстро поменять, не дожидаясь остывания теплоносителя. Если же установить на подводке тройник и второй кран, как изображено на схеме подключения, то емкость можно предварительно опорожнить:

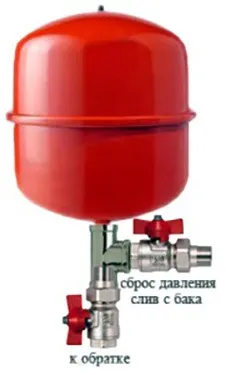

Примечание. При монтаже и подключении расширительного бака для бойлера следует руководствоваться теми же правилами. Только сам бачок должен быть рассчитан на давление в сети водоснабжения, а не отопления, о чем подробно и доходчиво рассказывается на видео нашего эксперта:

Как проверить и накачать расширительный бак

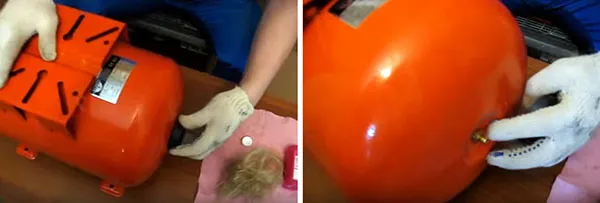

Перед тем, как подключить и заполнить резервуар теплоносителем, необходимо проверить давление в воздушной камере бачка на соответствие давлению в отопительной сети. Для этого со стороны воздушного отсека откручивается или снимается пластмассовая заглушка, а под ней находится обычный золотник, знакомый вам по автомобильным камерам. Манометром измеряете давление и подгоняете его под свою систему, подкачивая насосом или спуская нажатием на шток золотника.

К примеру, расчетное давление в сети после заполнения должно составлять 1.3 Бар. Тогда в воздушном отсеке расширительного бака надо сделать 1 Бар, то бишь, на 0.2 Бар меньше. Фокус в том, чтобы резиновая «груша» бачка была поджата со стороны воды. Иначе при остывании сжавшийся теплоноситель станет затягивать воздух через автоматические воздухоотводчики, что недопустимо. После настройки открываете кран, производите заполнение всей системы теплоносителем и спокойно запускаете котел.

Примечание. Некоторые производители указывают на упаковке своих изделий заводское давление в отсеке с воздухом. По нему можно подобрать подходящий бачок и не возиться с накачиванием.

Заключение

Все работы, связанные с монтажом, подключением и настройкой расширительного бака, не относятся к высококвалифицированным и могут быть выполнены своими руками. Более того, в процессе эксплуатации проверку давления вам лучше уметь делать самостоятельно. Его снижение или скачки – это первая причина, по которой автоматика газового котла отключает горелку. Поэтому в таких случаях первым делом следует проверять манометром воздушную камеру резервуара, если нет серьезных протечек теплоносителя в других местах.

Рекомендуем:

Как выбрать и установить терморегуляторы на батареи отопления Принцип работы гребенки для водяного теплого пола, схемы подключения и регулировка Выгодно ли ставить индивидуальный счетчик тепла в квартире и как это правильно сделать

Системы отопления > Как правильно установить расширительный бак в системе отопления

Источники: http://cotlix.com/kak-ustanovit-rasshiritelnyj-bak-v-sisteme-otopleniya, http://vse-pro-otoplenie.ru/elementy/29-ustanovka-rasshiritelnogo-baka-v-sisteme-otopleniya.html, http://otivent.com/kak-pravilno-ustanovit-rasshiritelnyj-bak-v-sisteme-otopleniya

Как вам статья?

В чем разница между закрытой и открытой системой отопления?

Закрытая и открытая системы отопления отличаются друг от друга способом циркуляции теплоносителя в системе, а также использованием расширительного бака.

Открытая система отопления — это система, в которой вода циркулирует в системе, приток и отток воды происходят открытым способом, без использования расширительного бака. В открытой системе отопления вода из системы может испаряться и переполняться, поэтому важно следить за уровнем воды в системе и периодически добавлять воду при необходимости.

Закрытая система отопления — это система, в которой теплоноситель (чаще всего вода или антифриз) циркулирует в закрытом контуре, в котором используется расширительный бак. Расширительный бак позволяет компенсировать изменения объема теплоносителя, возникающие в результате изменения температуры, без необходимости добавления дополнительной воды в систему.

Также, в закрытой системе можно использовать различные типы оборудования, такие как теплообменники и котлы, которые могут быть повышенной сложности и требовать дополнительного обслуживания.

Одним из главных преимуществ закрытой системы отопления является возможность использования антифриза в качестве теплоносителя, что позволяет избежать замерзания системы в холодное время года.

Выбор между открытой и закрытой системой отопления зависит от конкретных условий и требований к системе, поэтому важно обсудить этот вопрос с квалифицированным специалистом.
