Система отопления Ленинградка: анализ достоинств и недостатков, возможности модернизации

Система отопления ленинградка долгое время использовалась в многоквартирных домах, однако имеет и свои недостатки. В данной статье мы расскажем о преимуществах и недостатках этой системы, а также о возможностях ее модернизации. Если вы живете в доме с системой отопления ленинградка, вам обязательно стоит прочитать эту статью.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

• Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
• Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

• Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
• Термостаты направляют теплоноситель в нужные зоны.
• Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

• Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
• Доступность – детали для сборки есть в любом строительном магазине.
• Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

• Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
• Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
• Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

• Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
• Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
• В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
• Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Монтаж по горизонтальной схеме

Данная схема установки несложная, но у нее есть свои нюансы, которые обязательно надо учитывать при выполнении работ. Так, магистраль должна быть либо в конструкции пола, либо же поверх него

Надо уделить особое внимание теплоизоляции системы, иначе не получится избежать высокой теплоотдачи

При укладывании в пол, покрытие будет монтироваться непосредственно под систему. При использовании однотрубной системы, порядок установки может перерабатываться уже по ходу выполнения работ.

Подающую магистраль необходимо монтировать под углом, чтобы сделать нужный уклон для циркуляции жидкости. При этом батареи отопления ставятся на одном уровне. На радиаторы еще стоит установить краны Маевского, с их помощью можно будет удалять воздушные пузырьки из системы.

В каких домах выгоден монтаж насосных однотрубных систем

Снижение длины труб отопления относительно двухтрубных схем присуще многоэтажным жилым домам, промышленным зданиям (цехам, складам), характеризуемым длинами контуров отопления в сотни метров. Применение «однотрубки» в них реально экономит отопительные трубы. Широкое применение в индивидуальном строительстве объясняется недопониманием реального соотношения затраты-достоинства данного типа отопления заказчиками и теплотехниками-практиками.

В небольших двухэтажных домах площадью около 100 кв.м (50 кв.м – первый этаж, 50 кв.м – второй) часто монтируют «однотрубку», хорошо работающую при коротких контурах, содержащих 4-5 отопительных приборов. Большие дома со множеством радиаторов плохо подходят для однотрубных схем, хотя реально работают объекты с десятком батарей в этажном контуре, как в показанной ниже смешанной вертикально — горизонтальной однотрубной схеме.

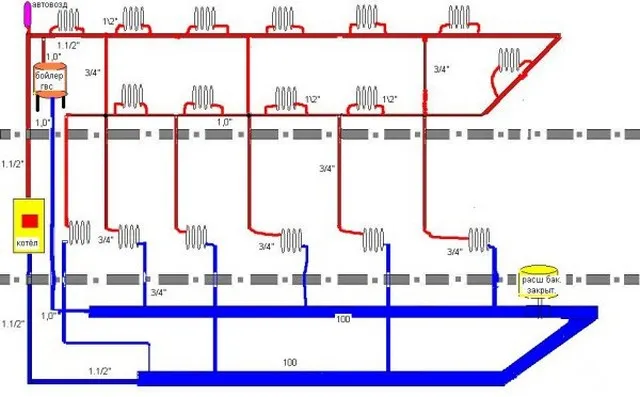

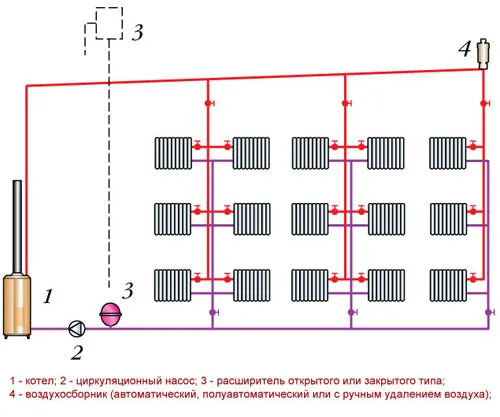

Однотрубная система смешанного (вертикально — горизонтального) типа.

1 Описание особенностей системы

Справедливо отмечено, что существует большое количество технологических схем, ориентированных на решение одного единственного вопроса – отопление частного дома.

Встречаются системы однотрубные и двухтрубные, горизонтальные и вертикальные. Одноконтурные и многоконтурные. Каждый вариант предлагает свое плюсы и минусы и ни один не является идеальным.

Система отопления типа ленинградка — одно из самых популярных решений, когда речь идет об обустройстве отопительного контура в частном доме одно или двухэтажного уровня.

Для многоэтажных строений она тоже подойдет, но эффективность ее упадет, так как она сильно зависит от протяжности контура.

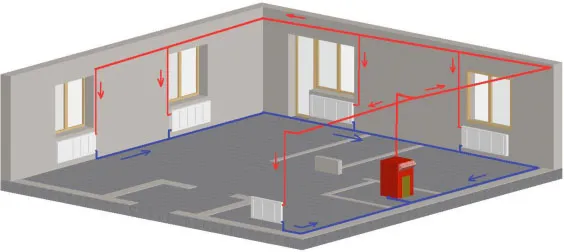

Что же такое эта ленинградская система? На самом деле принцип ее действия и схема расположения труб очень проста.

Это одноконтурная однотрубная схема расположения трубопроводов с последовательным подключением радиаторов.

Одноконтурная, означает, что ленинградка подключена только к одному котлу или бойлеру и работает исключительно на обогрев помещений, оперируя циркуляцией теплового носителя, чаще всего воды или антифриза.

Она также однотрубная, то есть состоит из одной трубы, прямой или с ответвлениями (байпасами). Однотрубная схема предполагает движение носителя по четкому направлению.

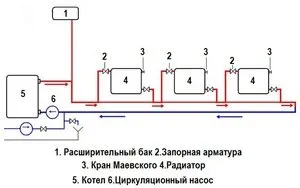

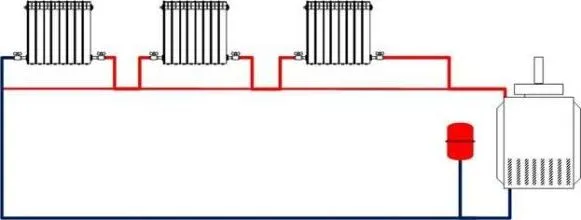

Схема последовательного подключения

Вода или антифриз выходит из котла, проходит через всю цепочку радиаторов, а затем по той же трубе замыкается на котле либо смесительном узле. Особенность схемы в том, что радиаторы в ней стараются разместить по всему контуру, чтобы расстояние между последним радиатором и котлом было минимальным.

Система устроена так, что носитель со временем остывает, то есть на крайних участках температура может быть существенно ниже. Эту проблему ленинградка решает достаточно изящно, за счет оперирования принудительной циркуляцией, температурными датчиками и байпасами.

Разводка системы ленинградка также оставляет вам некоторое поле для маневра. Можно выбрать любой вариант.

Что же до конкретных составляющих системы отопления, то ленинградка лучше всего работает с пластиковыми или металлопластиковыми трубами, а также принудительной циркуляцией потока, формируемой с помощью насоса.

1.1 Плюсы и минусы

Ленинградка, как и любая другая отопительная схема, не является универсальным кандидатом. Она подходит для решения одних задач и не подходит для других,

Для лучшего понимания приоритетных направлений, следует понять, какие плюсы и минусы она в себе несет. Этим и займемся.

• Простота и лаконичность;
• Возможность осуществить монтаж своими руками;
• Разводка труб выбирается по вашему вкусу и желанию;
• Экономность;
• Высокий КПД при низких затратах;
• Практически идеально подходит для отопления одноэтажного или двухэтажного дома;
• Возможность изолировать каждый узел, делая схему отопления полностью автономной и независимой.

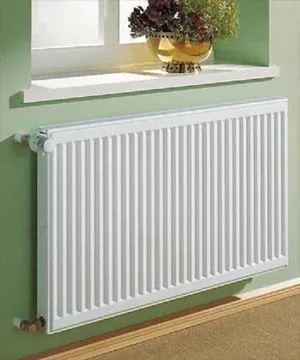

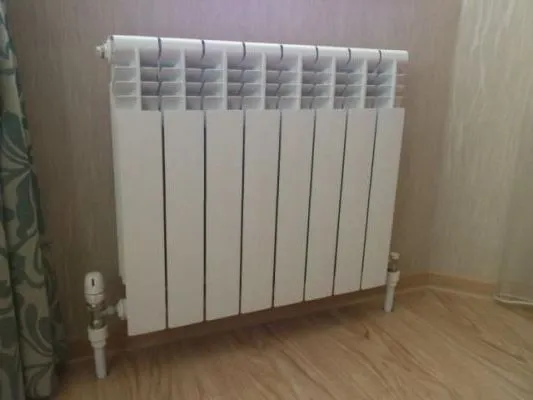

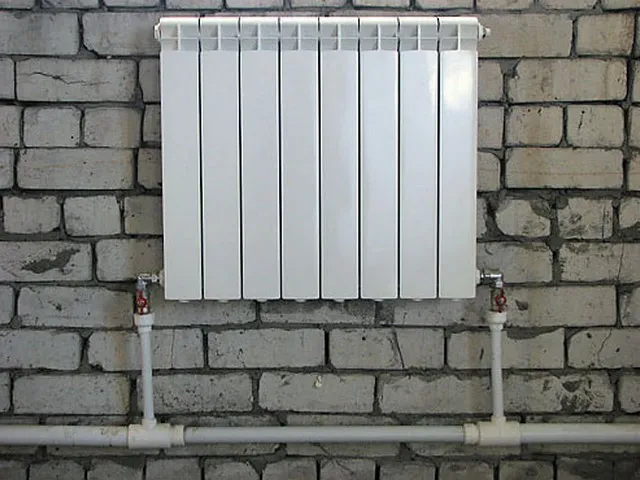

Радиатор в ленинградке с входными кранами и терморегуляторами

• Температура носителя снижается пропорционально длине магистрали;
• Если выбрана нижняя разводка и длина труб больше 50 метров, то необходимо заняться принудительной циркуляцией с помощью насоса, в противном случае есть риск закупоривания системы и остановки движения носителя;
• Полностью нафаршированный трубопровод с байпасами, изолированными радиаторами и вентилями температурного контроля все же обойдется вам в кругленькую сумму.

Минусов у такой системы намного меньше, но они все же есть. Также отметим, что ленинградка не лучшим образом функционирует, если необходимо обеспечить отопление огромных зданий с большой этажностью. Даже там ее можно приспособить, но результаты будут не такими впечатляющими.

Тем не менее, в доме средних размеров эта схема показывает себя как нельзя лучше, затыкая за пояс большую часть конкурентных решений.

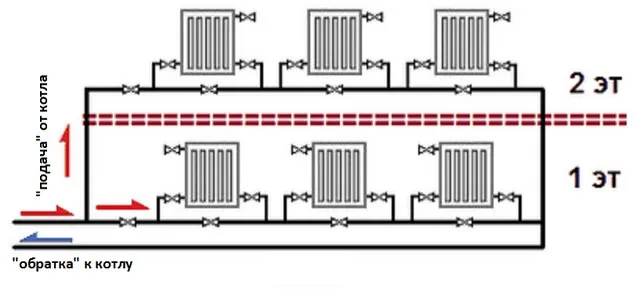

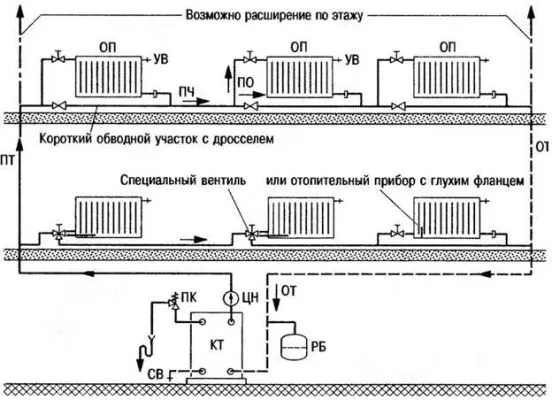

Однотрубная система отопления двухэтажного дома с циркуляционным насосом

Включает этажные контура с горизонтальной однотрубной разводкой, соединенные вертикальными стояками «подачи» и «обратки», Последние пространственно разнесены или объединены в двухтрубный стояк. Циркуляционный насос включается в обратную магистраль («обратку») перед отопительным котлом.

Простейшая однотрубная система отопления двухэтажного дома, схема которой содержит два контура по 3 радиатора, показана ниже.

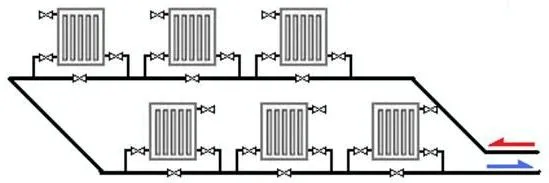

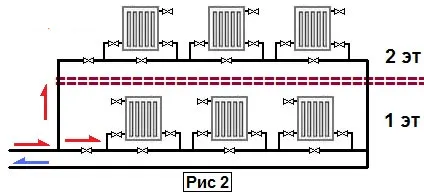

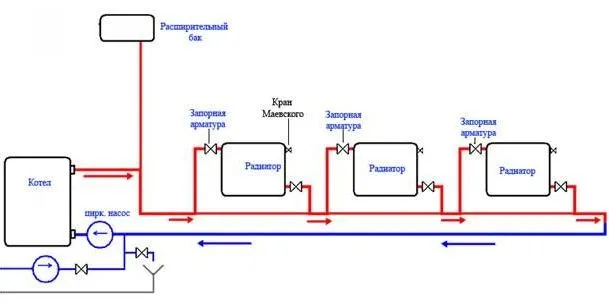

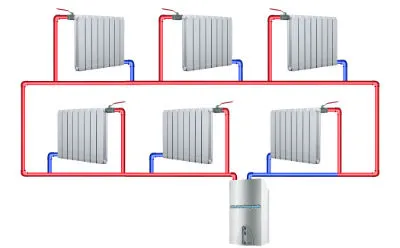

Однотрубная горизонтальная система 2-х этажного дома с насосом.

Расход теплоносителя по горизонтальной магистрали в N раз больше (N – число последовательно соединенных радиаторов), требемого двухтрубной схемой. «Однотрубка», имеющая одинаковое числе отопительных приборов с «двухтрубкой», оснащается циркуляционным насосом большей мощности.

Плюсы и минусы данной отопительной системы

Ленинградка не зря пользуется большой популярностью, ведь у нее много важных преимуществ:

• Возможность прокладывания подающего трубопровода под проемом двери;
• Невысокая стоимость обустройства системы;
• Простая и недорогая установка, с которой можно справиться даже своими руками;
• Ленинградка предусматривает минимальное количество труб на поверхности, поэтому коммуникации не испортят интерьера помещения;

• Систему можно подключать даже к двум отопительным устройствам;
• При необходимости можно выполнить ремонт системы;
• На рынке есть отдельные элементы к ленинградке, что поможет без проблем заменить вышедшие из строя узлы;
• Система позволяет сделать «теплый пол» в доме.

При помощи одного кольца у внешних стен вы обогнете весь свой дом. При таком способе установки подающая труба идет от центра ленинградки, проходит по всему помещению и идет обратно.

Было бы несправедливо не рассказать о недостатках. Они у этой системы тоже есть, но их немного, и при грамотном составлении плана и установке минусов можно избежать:

Радиаторы, которые идут в конце системы, должны обладать большим количеством секций. Такое решение позволит сделать равномерную теплоотдачу всех батарей в доме;

Схема горизонтальной ленинградки достаточно сложная, и в ней почти невозможно сделать теплый пол и установить полотенцесушители. Поэтому если вам нужны такие элементы, лучше использовать вертикальную схему;

Однотрубный вариант ленинградки будет эффективно работать лишь при высоком давлении источника тепла.

Принцип действия

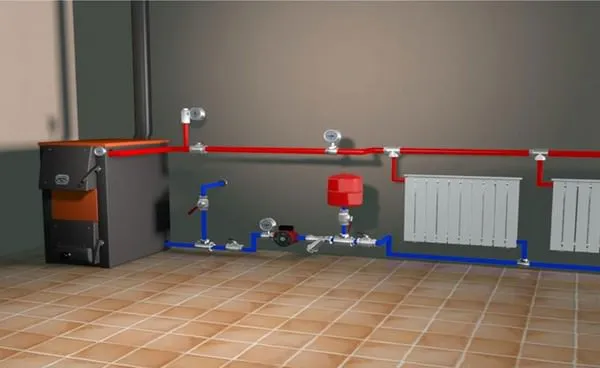

Ленинградка – классическая схема отопления

Классическая система «Ленинградка» – это набор отопительных устройств, которые соединены единым трубопроводом. По всему контуру циркулирует теплоноситель, в роли которого выступает вода или антифриз. При появлении нового отопительного оборудования систему усовершенствовали, сделали ее управляемой и расширили функционал.

В зависимости от того, как расположен трубопровод, отопительная схема делится на две группы:

• горизонтальная;
• вертикальная.

Расположение труб может быть верхним и нижним. В первом случае эффективность теплоотдачи выше, но монтаж сложнее. Нижнюю установку системы производить проще, при этом обязательно нужно ставить насос.

Циркуляция носителя тепла в контуре может осуществляться двумя способами – естественным и принудительным с помощью насоса. Также системы бывают закрытые и открытые.

Рекомендуемое число отопительных устройств при установке системы «Ленинградка» – 5. Это значение можно увеличить до 6-7, предварительно выполнив соответствующие расчеты. Установка большего числа радиаторов не будет эффективной, а ее стоимость будет неоправданно высокой.

Как выровнять неравномерность нагрева радиаторов

Обычный способ выравнивания их теплоотдачи при неодинаковом прогреве — постепенное наращивание тепловой мощности (или, что эквивалентно, числа секций) радиаторов по ходу движения теплоносителя в контуре. Если мощность первого в контуре отопительного прибора принять за 100 %, то у следующего она 110 %, и так далее вплоть до 150-200 % мощности у последнего (в зависимости от числа последовательных радиаторов).

При выполнении однотрубной системы отопления двухэтажного дома, схема которой включает магистральную трубу, диаметр последней берется большим. Так при выполнении подводок к радиаторам металлопластиковой трубой Ду16, для восьми-девяти отопительных приборов в этажном контуре следует брать «магистралку» с Ду40. Труба Ду32 работать будет, но устойчивость системы понизится. Это означает, что любое изменение температуры теплоносителя будет вести к ее разбалансировке, т.е. заметному изменению разности температур нагрева соседних радиаторов в контуре.

Распространены схемы «однотрубок» с обвязкой радиаторов т.наз. «байпасами», как показано на фото ниже.

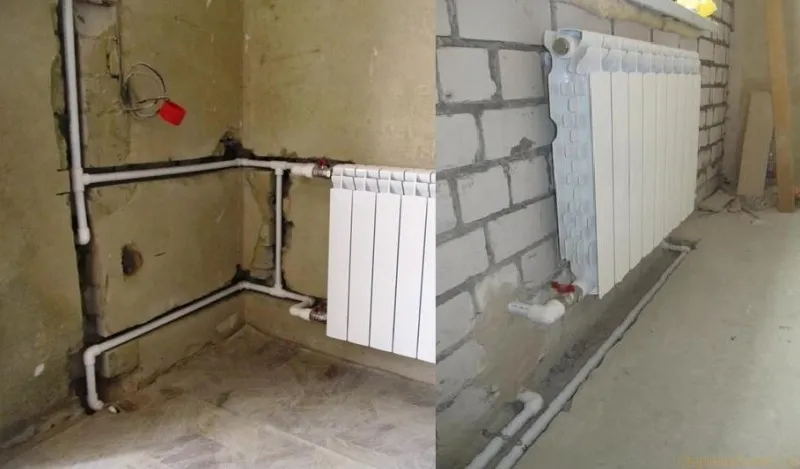

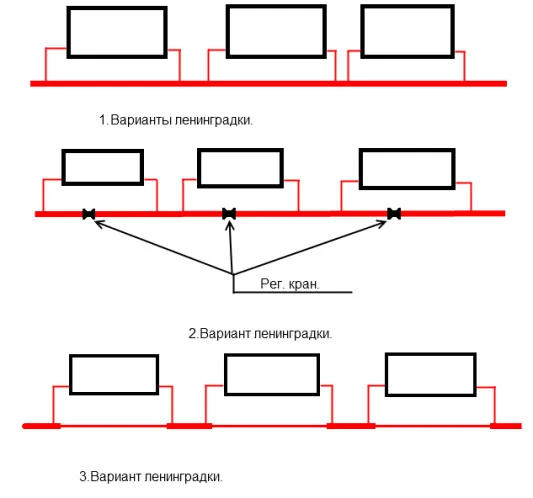

Подключение радиатора в «ленинградской» схеме с байпасом.

Это участки меньшего диаметра, включаемые в разрывы магистрали под радиаторами, иногда еще и с устанавленным устройством регулирования расхода (игольчатым вентилем или др.). Регулировочные вентили ставятся и в одну (или в обе!) подводки к радиаторам. Получается, что вместо сплошной магистрали одного диаметра имеется труба переменного диаметра. При этом монтажники-практики ошибочно полагают, что для разветвления потока теплоносителя на две составляющих в тройнике подводки к радиатору требуется сузить основной проход для него. Это неверно, поскольку жидкость, находящаяся под давлением, заполнит любой свободный объем, встречающийся на пути ее потока.

Конечно, если в такой схеме со множеством устройств регулирования расхода постоянно заниматься ручным управлением прогревом каждого прибора, то можно-таки, тратя уйму времен, постоянно добиваться их равномерного нагрева. Но стоит ли «овчинка выделки»? Если делать «однотрубку», то присоединять радиаторы следует к магистрали неизменного большого диаметра, обеспечивая им стабильную работу при небольшом снижении нагрева приборов вдоль контура.

Заключение

Если радиаторы в однотрубной схеме присоединить к магистральной трубе с диаметром, по крайне мере вдвое превышающим диаметр подводок к ним (при соответствующем размере фитингов), то ценой таких затрат на материалы можно добиться снижения температуры в цепочке до 8-10 приборов. В двухтрубной схеме тот же результат достигается при небольшом диаметре всех труб отопления.

Как реализовать альтернативное отопление частного дома

Двухтрубная система отопления частного дома — классификация, разновидности и практические навыки проектирования

Однотрубная и двухтрубная разводка отопления в частном доме

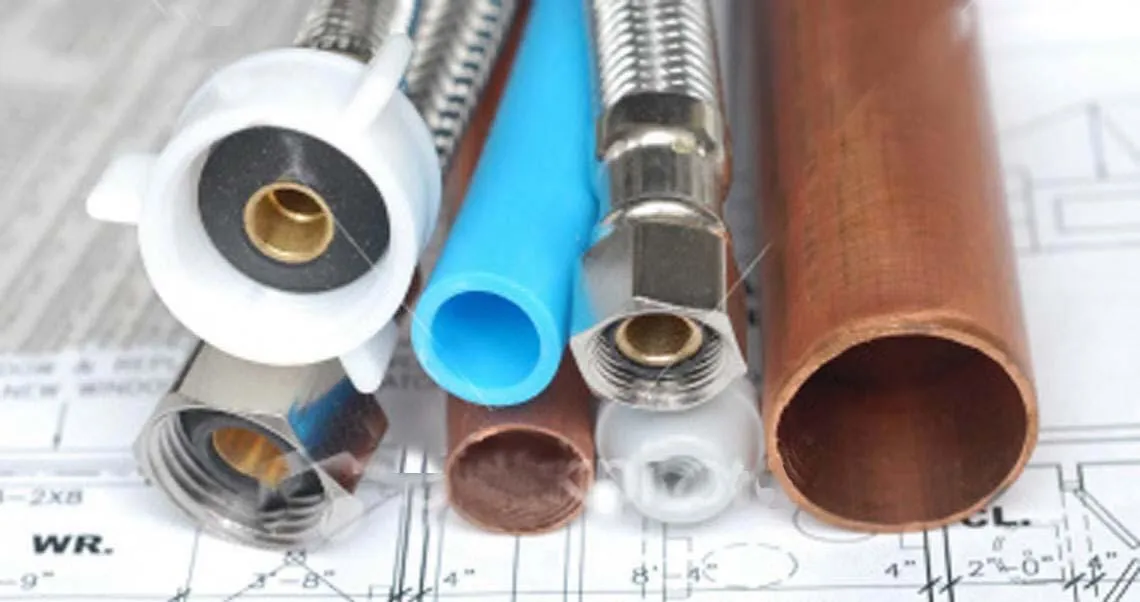

Выбор труб по диаметру

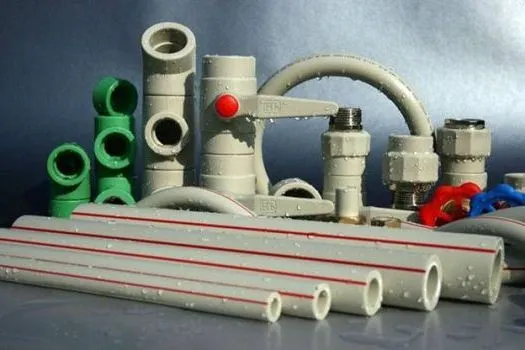

Как выбрать материалы, из которых состоит ленинградка система отопления

Диаметры трубы являются одной из главных характеристик, которую важно правильно подобрать. Вообще, применяемый диаметр зависит от множества факторов, включая площадь дома, скорость остывания теплоносителя, теплопотери, скорость циркуляции и т.д

Все это достаточно сложно просчитать, поэтому лучше определять, какие трубы нужны по номинальному давлению. Так, если для работы системы достаточно 10 атмосфер, то можно применять трубы на 25 миллиметров. Когда давление находится на уровне 20-25 атмосфер, то лучше установить трубы на 32 миллиметра.

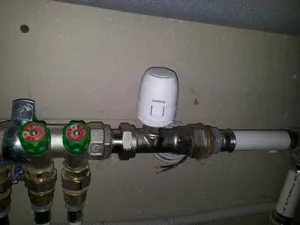

Автоматическое регулирование параметров отопительной системы

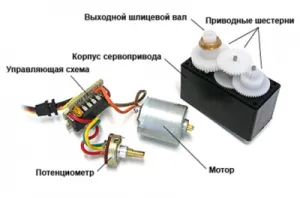

Сервопривод – это автоматический механизм, который обеспечивает заданные параметры теплоносителя, подавая управляющий сигнал на смеситель. Работает сервопривод для отопления следующим образом. С комнатного термостата или других датчиков, которые фиксируют температуру пола, теплоносителя или воздуха в помещении, сигнал подается на сервопривод, который устанавливает заслонку смесителя (трехходового или четырехходового) в положение соответствующее установленным на датчиках температурам.

Регулировка температуры пола, например, происходит перемещением заслонки смесителя. Это перемещение шунтирует контур теплого пола и часть теплоносителя перенаправляет в «обратку». Таким образом, температура пола уменьшается и при достижении минимально допустимой снова включается сервопривод, но на этот раз он прикрывает заслонку, в контур попадает больше теплоносителя и температура увеличивается до заданной температуры на датчике. Цикл периодически повторяется.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Какие батареи лучше выбрать для отопления частного дома? Проект отопления двухэтажного дома: выбор схемы и способа подключения Как выглядит схема отопления одноэтажного дома с принудительной циркуляцией? Отопление теплиц — виды систем и источников обогрева

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Схемы и принцип работы

Ленинградская система отопления частного дома предусматривает последовательный монтаж и соединение нагревательных приборов. Теплоноситель в виде обычной воды или незамерзающей жидкости двигается по всем батареям, и на протяжении этого пути его температура падает. В результате, внутри дальних от котла батареях вода будет не такой горячей. Как уже говорилось, это проблема решается увеличением количества секций.

Для обогрева небольшого дома на 1-2 этажа отлично подойдет однотрубная система. Если схема предусматривает прокладывание труб под уровнем пола, то следует позаботиться об их изоляции, для этого применяют рулонные материалы. Если этого не сделать, будут большие теплопотери.

Схема работы однотрубной системы для двухэтажной постройки достаточно простая, теплоноситель попадает в батареи, и начинает двигаться к верхней точке. Когда жидкость охладиться, она начнет спускаться в нижнюю часть. При этом процессы нагревания и остывания проходят одновременно, поэтому ленинградка работает без перерывов.

121ЛО

5-, 10- и 9-этажные дома серии 121ЛО строят по настоящее время. Потолки здесь достигают 280 см. Балконы есть даже на первом этаже.

Панельная пятиэтажка 121 серии

Планировки в доме удобные. Мало кто их меняет. Да это практически и невозможно, так как межкомнатные стены здесь несущие.

Планировка типовой секции

Максимум, что можно сделать, это задействовать балкон в качестве жилого пространства. Обычно там устраивают зону отдыха или ставят рабочий стол с компьютером.

Несколько вариантов дизайна таких балконов:

У всех серий проблема в плохой шумоизоляции. Но в новых домах вопрос отчасти решён за счёт герметизации внутренних стыков панелей силиконом.

В любом случае при покупке квартиры в доме ленинградской планировки придётся подумать о звукоизоляции стен, потолка и пола.

Adblock detector

Преимущества и недостатки

Система лучше всего подходит для одноэтажных домов небольшой площади

Отопительная система «Ленинградка» имеет свои положительные и отрицательные стороны. К плюсам относятся:

Простота схемы разводки и монтажа. Существенно снижен объем монтажных работ. Можно произвести установку, не прибегая к помощи специалистов.
Высокий КПД.
Экономичность. Расход труб ниже на 30%, чем у других отопительных систем. К тому же не требуется покупка дорогого оборудования.
Внедрение регулировочных элементов (байпасы, шаровые краны) позволило усовершенствовать схему и отрегулировать температурный режим в разных помещениях.
Добавление новых элементов позволяет проще производить ремонт и замену, не отключая всю систему отопления в доме.
Универсальность. Система может применяться в одно- и двухэтажных домах. Разница в схемах будет небольшой.
Надежность. Отопительная система будет функционировать без сбоев.
При нижнем расположении в строении с одним этажом можно спрятать трубы в толщу пола

При этом важно соблюдать меры теплоизоляции и герметичности соединений.

«Ленинградка» хорошо зарекомендовала себя в одноэтажках с небольшой площадью.

К основным минусам относят сложность расчетов. Количество секций, диаметры труб зависят от многих параметров, включая индивидуальные особенности дома, поэтому могут появиться проблемы с правильным определением параметров. Также сложности возникают и при балансировке системы. Для ее выполнения может потребоваться дополнительное оборудование и проведение ремонтных работ. Систему невозможно провести в крупных многоквартирных домах из-за ее неэффективности.

Серия 1ЛГ

Дома этой серии панельные.

1ЛГ 502

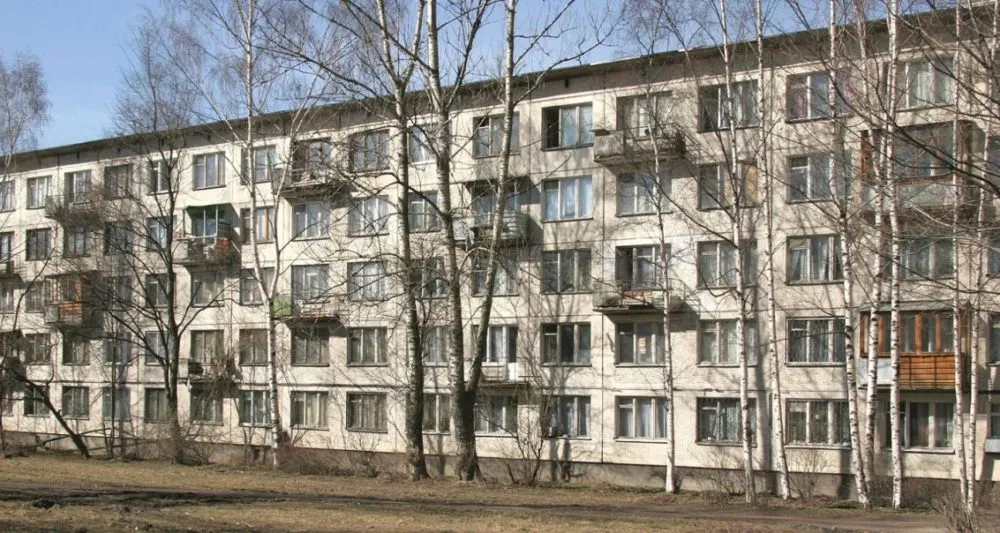

Брежневки 1ЛГ 502 строили с 1963 по 1972 год. Это пятиэтажки с двумя и более подъездами и высотой потолков 250 см.

Балконы и лоджии не во всех квартирах. Дома без мусоропровода с четырьмя квартирами на этаже.

В большинстве квартир 502 серии балконов нет

Конструктив дома:

1. Наружные стены из керамзитобетонных панелей толщиной 303 мм в три слоя с керамической мозаичной облицовкой. Внутренние – однослойные 140 мм.
2. Перекрытия сплошные, толщиной 120 мм. Покрытие последнего этажа ребристое.
3. Лестничные марши на центральном косоуре.
4. Санузлы из цельной железобетонной кабины, раздельные, просторные.

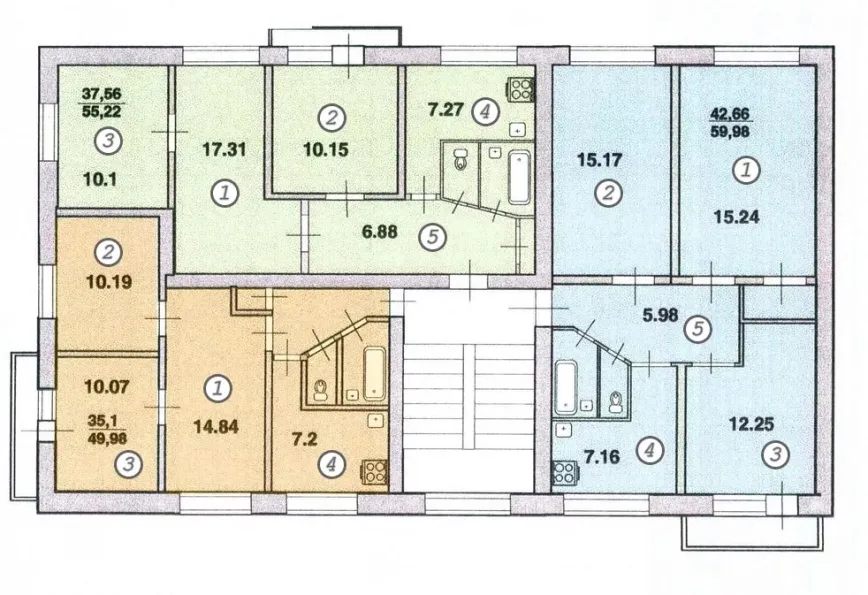

Планировка секции дома 1ЛГ 502

1ЛГ 504Д-МК

В 1975 году 502 серию от Ленпроекта сменил ещё один типовой вариант панельных многоквартирных домов — 1ЛГ-504Д-МК. Их строили до 1989г. Это были двух-восьми подъездные 12-этажки. У некоторых внизу два нежилых этажа.

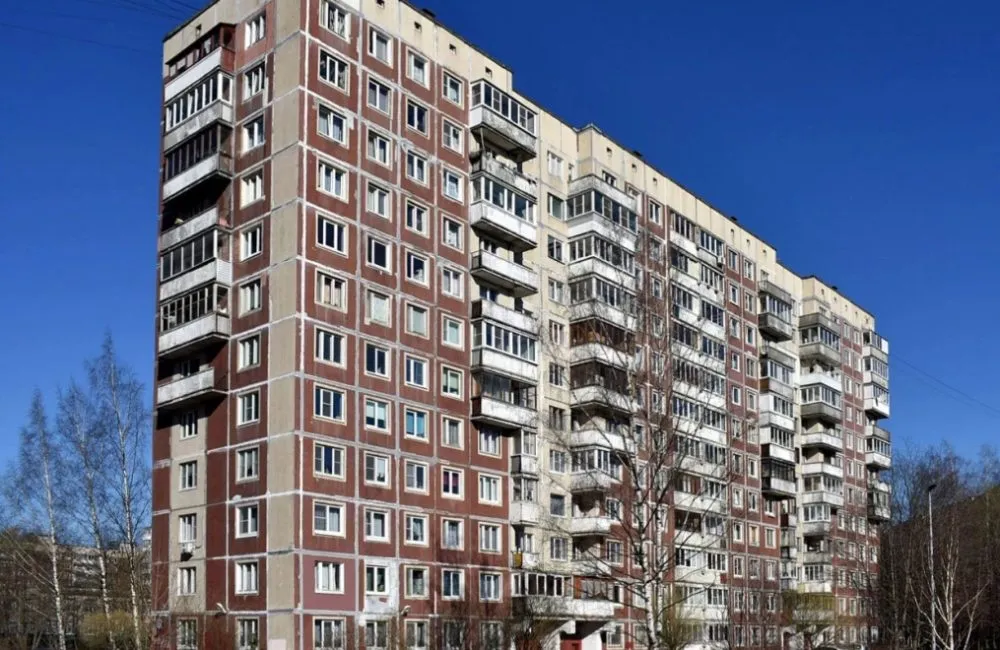

12-этажный дом 504 серии

Во всех квартирах, начиная со 2-го этажа, есть балконы. Высота помещений возросла до 270 см.

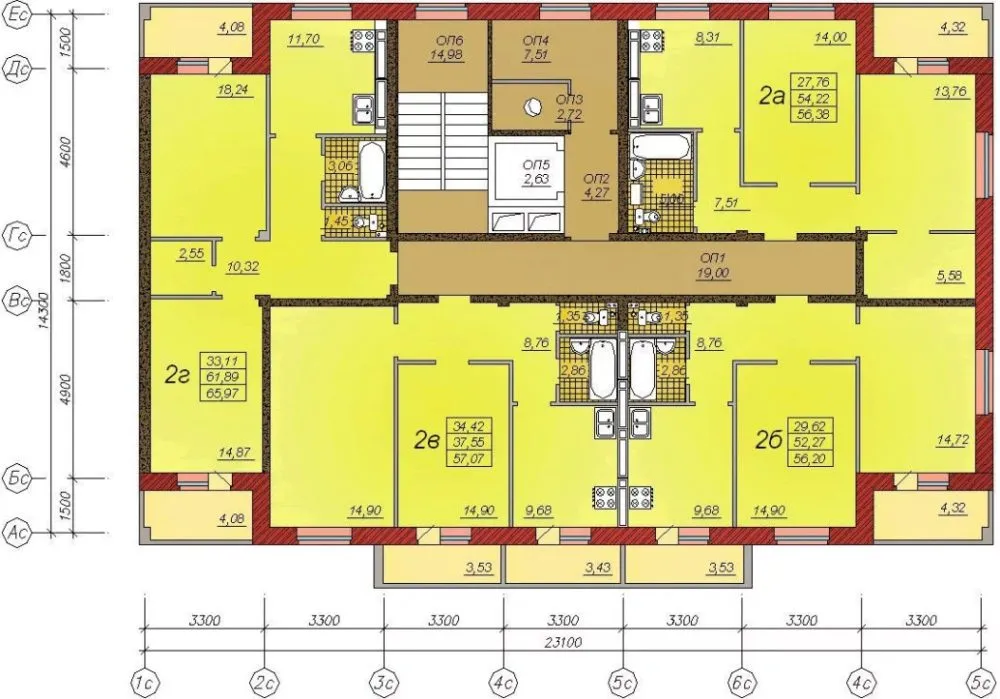

Стандартная планировка секции и квартир:

1ЛГ 600

Дома шестисотой серии строили в Ленинградской, Тюменской, Псковской и Челябинской областях 22 года с 67 по 89-й. В них появились криволинейные кирпичные вставки, призванные гасить порывы ветра в приморских районах. Из-за этого их называют «кораблями».

Дом 600 серии

Дома ленинградской планировки самые востребованные на рынке вторичного жилья.

Их строили в старых микрорайонах с хорошей инфраструктурой. В них есть лифт и мусоропровод.

Недостатки – плохая звукоизоляция и маленькие шестиметровые кухни в первых домах. Позднее это упущение доработали и площади кухонь увеличили.

В северных регионах строили много домов гостиничного типа модификации 1ЛГ-600А/УР-25 для малосемейных общежитий. Это 108-квартирные девятиэтажки, у которых мало общего с основной серией.

Дома с тремя соединёнными перпендикулярно секциями называют «трёхлистники»

Кроме них было несколько модификаций:

• 9-этажные на 54, 180, 252, 322 квартиры;
• 12-этажные на 54 и 72 квартиры;
• 15-этажные на 90 квартир.

План секции и наиболее часто встречающиеся планировки:

1ЛГ-602

Типовой проект вышел в серию в 1966 году. Пяти- и девятиэтажные дома на 216, 252, 288 и 324 квартиры без технического этажа строили до 1982 г. Подъездов – 6-9. На торцах появились лоджии. Окна стали трёхрамными.

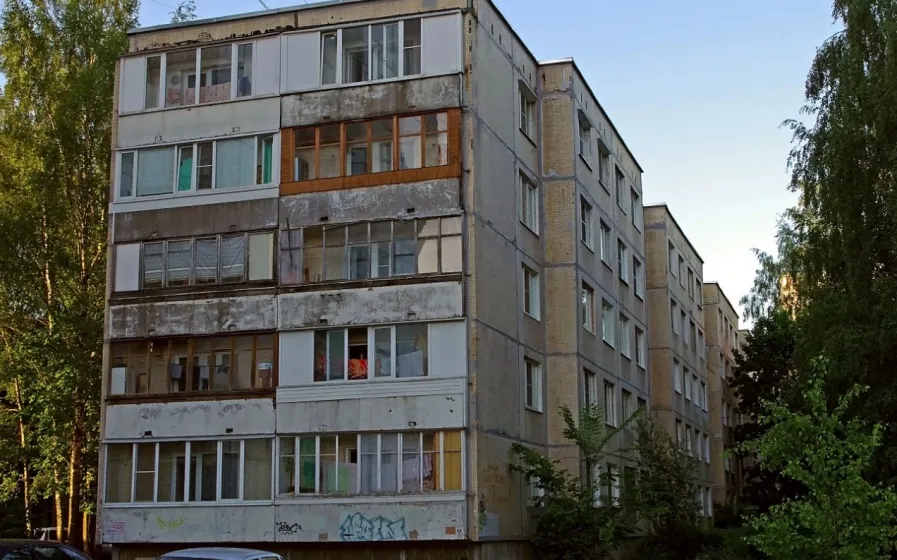

Пятиэтажка 602-й серии

В 72-м в домах этой серии появились поворотные и угловые секции. В 75-м проводили эксперименты с лицевой облицовкой стеновых панелей. Изменилась форма козырьков над входом в подъезд, конструкция вентканалов, планировка санузлов.

План типового этажа

Звукоизоляция квартир стала лучше, чем в домах предыдущих серий. Недостаток – невозможность перепланировки квартир.

Отопление ленинградка схема открытой разводки

Открытая схема водяного отопления «ленинградка» имеет интересную особенность — последовательное размещение всех конструктивных элементов по внешнему контуру стен. Центральным узлом такой однотрубной системы является отопительный котёл, который посредством подающего стояка подсоединяется к первой батарее. Потом с первого радиатора горячая вода попадает в следующий элемент и так пока не пройдёт по всем нагревательным узлам во всём доме. Пройдя все батареи, остывшая вода по трубе обратки возвращается назад в котёл для повторного нагрева и всё повторяется заново, образуя замкнутый круговорот.

Из-за нагрева воды в отопительной системе по законам физики она расширяется в объёме. Поэтому для удаления её излишков в контуре устанавливается расширительный бачок. При этом в открытой отопительной системе, такой конструктивный элемент связан с воздухом в помещении посредством специального патрубка. После того как теплоноситель остынет, он из расширительного бака снова попадает в систему.

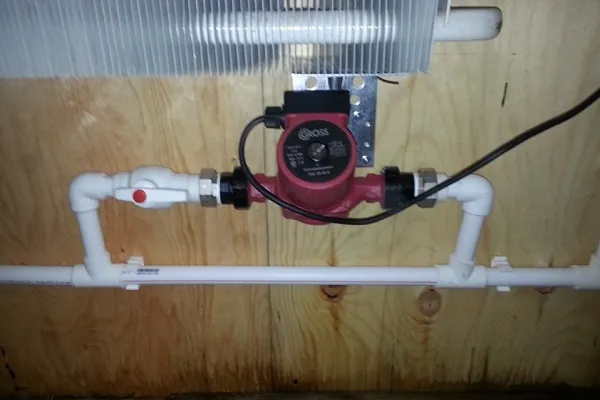

Очень часто для повышения эффективности работы отопления однотрубную систему оснащают циркуляционным насосом. который устанавливается перед котлом на трубе обратки. Благодаря такому дополнению, скорость обогрева частного дома как одноэтажного, так и с двумя этажами значительно увеличивается, так как теплоноситель начинает циркулировать по принудительному принципу.

Чтобы облегчить заполнение отопительной системы водой, в месте прохождения трубы обратки через запорный механизм и очистительный фильтр подключается трубопровод холодного водоснабжения. Также в нижней точке системы монтируется сливной патрубок с краном на конце. Такое приспособление позволяет в случае необходимости слить весь теплоноситель из системы.

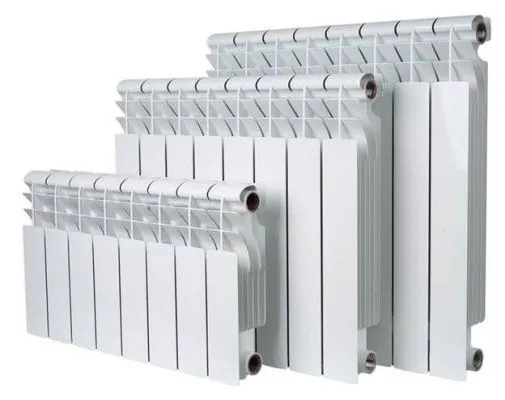

В частном домостроении обычно используют стандартные радиаторы с нижней схемой подключения. При этом каждая батарея для удаления воздушных пробок оснащается краном Маевского. Помимо этого в частных домах для «ленинградки» зачастую используют последовательный диагональный метод подключения батарей.

Но, несмотря на популярность таких схем разводки отопления, они обладают общим существенным недостатком — в них не предусмотрена регулировка уровня теплоотдачи каждой отдельно взятой батареи. Для решения этой проблемы существует кардинально другой способ подключения радиаторов.

Для улучшения работы отопительной системы посредством регулировки тепла каждого радиатора используется параллельное подключение всех батарей к стояку. При этом каждое отопительное устройство на входном и выходном патрубке оснащается запорной арматурой. Также в параллельный к батарее участок стояка, который в такой ситуации выступает в роли байпаса, монтируется игольчатый кран для регулировки интенсивности водяного потока через отопительную батарею. Это удалось достигнуть благодаря законам физики, ведь при полном открытии запорного механизма теплоноситель не потечёт вверх по батарее, преодолевая силу тяжести. Это приводит к тому, что при увеличении степени открытия вентиля, снижается температура в батарее.

Принципиальные особенности функционирования ленинградки

Как уже упоминалось, ленинградская схема разводки отопительной системы подразумевает последовательное подключение всех приборов начиная от котла. Поэтому показатели температуры на входе обратной трубы возврата теплоносителя будут намного ниже, чем на выходе подающего трубопровода. Именно благодаря такой разнице температур, вода естественным путём, по законам физики, циркулирует по контуру системы отопления. При этом однотрубная схема «ленинградки», несмотря на всю кажущуюся простоту, может применяться даже в двухэтажных строениях.

Поскольку в предусмотренной схеме возможна прокладка трубопровода ниже уровня напольной поверхности, то необходимо побеспокоиться о качественной теплоизоляции. Если этим вопросом пренебречь, то значительно упадёт эффективность ленинградской отопительной системы и плюс ко всему конструктивные элементы пола будут сильно перегреваться, так как температура теплоносителя в трубе достаточно высокая.

Особенности монтажа

При скрытом монтаже нужна теплоизоляция стен

Обустройство однотрубной системы «Ленинградка» требует внимательность при расчетах и исполнении. Для ее внедрения необходимо заранее вычислить размеры труб, количество секций в радиаторе, подготовить помещения и сделать ряд других работ.

Система состоит из следующих обязательных элементов:

• котел;
• трубопровод;
• секции отопительных батарей;
• бочок расширительный;
• тройники.

Если будет организована система отопления «Ленинградка» с принудительной циркуляцией, потребуется еще насос. Чтобы улучшить возможности, применяются шаровые краны (по 2 штуки на одну батарею) и байпасы с игольчатым клапаном.

Главная магистраль может монтироваться в плоскость стены или по ее поверхности

При нахождении внутри стен, пола или потолка важно сделать качественную теплоизоляцию. В ином случае будут возрастать тепловые потери и температура в радиаторах будет ниже

Это связано с микротрещинами, которые образуются в процессе штробления стен.

Заранее выбирается место установки расширительного бака и котла. Бак следует ставить выше уровня радиаторов – например, на чердаке. Котел обычно монтируют в подвале.

Выбор материалов

Трубы выбирают с учетом протяженности магистрали, температуры теплоносителя, способа монтажа

От материала труб зависит количество тепла в радиаторе. Обычно используются полипропиленовые или металлические изделия.

Отопление в частном доме из полипропиленовых труб «Ленинградка» легко сделать своими руками

Важно учесть, что такие трубы не подходят для монтажа в домах, расположенных в северных регионах. Это связано со свойствами материала

Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы.

Металлические изделия монтируются сложнее, так как требуется сварка компонентов, но их качество и надежность находятся на высоком уровне. Они способы выдерживать высокие температуры. Отличаются долговечностью.

Диаметр трубы зависит от количества обогревателей. Если в доме будет установлено 4-5 радиаторов, нужны трубы с диаметром 25 мм и байпас на 20 мм. При числе батарей, равном 6-8, выбирается магистраль 32 мм и байпас на 25 мм. В случае создания самотечной системы покупаются трубы с диаметром 40 мм и более. Размер также зависит от количества батарей в схеме.

Соединение элементов и труб друг с другом

Байпас служит для бесперебойной работы системы отопления

В собранную магистраль встраиваются байпасы. Они изготавливаются отдельно с отводами, расстояние между которыми рассчитывается с погрешностью 2 мм. Допускается наличие люфта на подравнивание 1-2 мм. При повышении этого расстояния система может протечь. Для определения точных размеров в радиаторе выворачиваются угловые вентили, между центрами муфт измеряется расстояние.

К отводам нужно приварить или присоединить тройники. Одно отверстие должно отводиться под байпасы. Второе выбирается по расстоянию между центральными осями отводов.

Сварка частей

Металлические трубы соединяются методом сварки. Для этого мастер должен иметь специальное оборудование и навыки работы с ним. В ином случае монтаж следует доверить профессионалам.

При сварке важно следить за тем, чтобы не образовывался внутренний наплыв. Это приведет к уменьшению количества теплоносителя, который попадает в радиатор

При образовании наплывов работу следует переделать.

После сварки всей частей радиаторы помещаются на стену при помощи угловых вентилей и муфт. В штробы укладываются байпасы с отводами. Измеряется их длина, отрезается лишнее.

Заключительные работы

Перед пуском системы отопления необходимо убрать лишний воздух. Для этого открывают краны Маевского

Важно провести визуальный осмотр всех соединений

После этого выполняется тестирование собранной схемы и выполнение балансировки. Температуру следует выровнять во всех радиаторах при помощи игольчатого клапана.

Какая разводка отопления лучше для частного дома?

Разводка отопления для частного дома зависит от многих факторов, таких как площадь дома, количество и расположение помещений, тип отопительной системы, наличие тепловой изоляции и т.д. Однако, можно рассмотреть несколько наиболее распространенных вариантов разводки отопления.

1. Однотрубная система с вертикальным подъемом. В этом случае горячая вода подается в одну трубу, проходящую через все помещения дома, а затем возвращается в котел по другой трубе. Это простая и дешевая разводка, но она может приводить к неодинаковому нагреву помещений и увеличению времени на достижение нужной температуры.

2. Двухтрубная система с горизонтальной разводкой. В этом случае каждое помещение имеет свою собственную трубу с горячей водой, и затем вода возвращается в котел через отдельную трубу. Эта система обеспечивает более равномерный нагрев и более быстрое достижение нужной температуры, но требует больших затрат на установку.

3. Радиаторная система. Это тип разводки, в котором горячая вода подается в радиаторы, установленные в каждом помещении, а затем вода возвращается в котел. Радиаторы могут быть разных размеров и форм, что позволяет легко регулировать температуру в каждом помещении. Радиаторная система обычно является наиболее эффективной и удобной в использовании, но также является наиболее затратной.

В идеале, выбор разводки отопления для частного дома должен основываться на характеристиках дома и потребностях его жителей. Рекомендуется проконсультироваться с профессионалом в области отопления, который сможет рассчитать оптимальный вариант для вашего дома.
