Электрические плинтуса: принцип работы, секреты экономии и распространенные мифы © Геостарт

В статье «Что такое теплый плинтус и как он работает, секреты и мифы экономии» рассказывается об электрических плинтусах, которые используются для обогрева помещений. Описывается принцип работы и особенности установки теплого плинтуса, а также развеиваются мифы о его экономии.

Что такое теплый плинтус и как он работает

Теплый плинтус отличается от радиаторов отопления тем, что он как бы нагревает всю стену и образует таким образом тепловую завесу или экран.

Тепло моментально распределяется равномерно по всей комнате, а не только возле окон.

Причем такая система подходит для любого типа пола. Воздух в комнате не перегревается, не сушится и не поднимает пыль.

Многие ошибочно полагают, что подобное отопление обогревает комнату конвекцией. Что-то наподобие напольных конвекторов.

Однако это вовсе не так. Дело в том, что конвекционные потоки теплого воздуха от плинтуса, вносят свой вклад в нагрев помещения всего на 20-30%.

Основное тепло дает прогретая стена.

Вы получаете внутри дома своеобразные огромные батареи от пола до потолка. Поэтому в помещениях, где невысокие потолки и находится минимум мебели, эффективность системы максимальная.

На кухне ее лучше монтировать под гарнитур, который имеет высокие ножки.

Часто ее рекомендуют использовать вместо напольных конвекторов для панорамных окон. Однако имейте в виду, полную компенсацию тепловой бреши в таком месте, плинтусом не создать!

Все дело в лучистой энергии. В отличие от стен, здесь вы не заметите эффекта накопления и распространения тепла. Оно не будет «прилипать» к стеклу, а сразу же будет уходить наружу.

А вот с задачей просто устранить дискомфорт при нахождении рядом с холодным окном, плинтуса успешно справляются.

Вся система работает на эффекте Коанда. В 1910 году этот румынский авиатор, пытаясь усовершенствовать самолетные двигатели, применил специальные пластинки, которые должны были отразить тепловой поток от фюзеляжа, дабы тот не загорелся.

Однако он получил прямо противоположный эффект. Теплый воздух не отражался, а наоборот, как бы облизывал фюзеляж. Как этот эффект используется в системе теплых плинтусов?

Нагретый поток воздуха от них поднимается вдоль стены. При этом его скорость снизу, больше, чем скорость сверху.

То есть, чем дальше от поверхности стены он отходит, тем меньше его интенсивность и скорость. И здесь нам нужно вспомнить закон Бернули с трубами разного сечения по которым движется жидкость или газ.

Он гласит, что минимальная скорость потока и максимальное давление среды будет на участке трубы с большим сечением, и наоборот. То есть, чем быстрее движется поток, тем меньше в нем давление.

Применительно к теплому плинтусу это означает, что потоки воздуха, которые движутся возле стены, будут иметь давление меньше, чем на некотором удалении от нее. За счет этого перепада давления и возникает сила, которая как бы прижимает теплый воздух к стенке.

Поэтому с плинтусным отоплением в первую очередь греется стена, а уже от нее нагреваются все предметы в помещении. Реальный прогрев стен ощущается на высоте до 1,5 метра.

Вот так выглядит в тепловизоре термограмма распределения тепла по поверхности, нагретой плинтусом.

Как понимаете, конвекция здесь не играет существенной роли. Главным фактором выступает именно излучение от нагретой стенки. Так называемая лучистая энергия, как в инфракрасных обогревателях и картинах.

Благодаря такому способу прогрева, температуру воздуха в комнате вовсе не обязательно догонять до +24-25С. Даже при 20-21С вы будете чувствовать себя комфортно. Стены то у вас будут нагреты на несколько градусов больше.

А человеческое тело больше реагирует именно на разницу температур с окружающими твердыми предметами, чем на холодный воздух. Помести вас в холодильник при -1С или на улицу, с той же температурой (без ветра), вы сразу почувствуете эффект.

Поэтому нагретая стена и создает тепловой комфорт радиационного баланса, который не способна создать обычная батарея.

Правила установки и эксплуатации

В зависимости от того, в каком качестве будет использоваться система тёплых плинтусов — основного или дополнительного средства отопления, монтируется она по периметру помещения или отдельными участками. Конструкция плинтусных обогревателей – отдельные модули, в том числе и угловые, позволяют собрать и установить тёплый плинтус необходимой длины, зависящей от статуса отопления, мощности модулей, габаритов помещения и степени наружной теплоизоляции здания.

Монтаж электрического плинтусного обогревателя

Установку электрического тёплого плинтуса начинают с нанесения разметки на стены.

Важно! Систему обогрева располагают минимум на 1 см выше поверхности пола, но не более 20 см от уровня напольного покрытия.

По периметру помещения или на отдельно выбранных для установки тёплого плинтуса участках к стене для снижения теплопотерь крепится самоклеящаяся теплоизоляционная лента.

По ней выше поверхности пола на 1 см с помощью пузырькового уровня наносят горизонтальную линию – нижнюю границу расположения обогревателя. Затем к ней прикладывают пластину — заднюю стенку тёплого плинтуса и отмечают места сверления отверстий для крепления пластин.

В стене по разметке сверлят отверстия и вставляют туда пластмассовые дупели, после чего пластины крепят шурупами, собирая в полосу необходимой длины.

На смонтированных пластинах крепят кронштейны — держатели для установки труб, после чего в них, используя фторопластовые вставки, устанавливают трубы с ТЭНами, собирая модули в единую цепь.

Для работы системы плинтусного обогрева необходимо устроить отдельную линию электричества, к которой она будет подключена. Так как мощность встроенных в электрический плинтус ТЭНов варьируется от 140 до 500 Вт, нагружать линию подключения более чем 15 модулями не следует.

В систему обогрева тёплого плинтуса входит также терморегулятор – электронное или электромеханическое устройство поддержания в помещении заданной температуры (вмонтировано в тёплый плинтус при использовании одного модуля или устанавливается отдельно при эксплуатации системы из нескольких элементов) со встроенным термодатчиком, осуществляющим мониторинг температуры и отправку данных на терморегулятор.

Этот элемент устанавливают после окончания монтажа плинтуса, выбирая место, доступное визуальному обзору, с объективным значением температуры воздуха в помещении — не за стоящей мебелью.

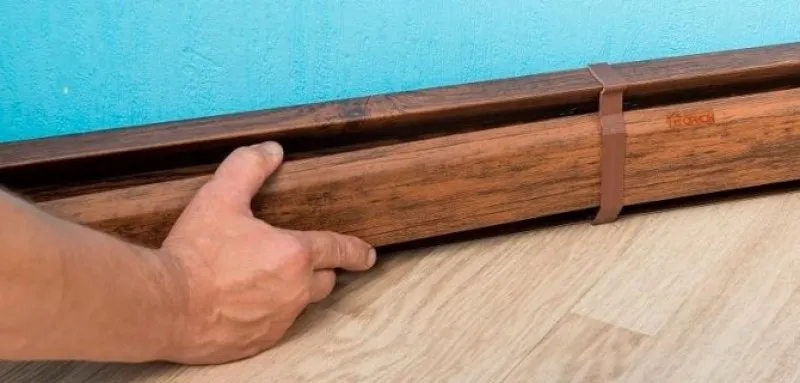

Последней операцией является установка лицевых накладок обогревателей – прикладываются по месту, надеваются сверху на кронштейн и фиксируются лёгким надавливанием до щелчка. Затем в местах расположения кронштейна в накладках сверлятся отверстия, и фронтальная крышка крепится шурупом в технологическую прорезь. Головка шурупа оформляется декоративной накладкой.

Важно! Фронтальные накладки тёплых плинтусов должны иметь с внутренней стороны экранированное покрытие для снижения теплопотерь.

Монтаж водяного тёплого плинтуса

Установка водяного плинтусного обогревателя имеет много общего с монтажом электрического устройства. Разметка и установка тыльной панели производится по такой же технологии – с использованием самоклеящейся теплоизоляционной ленты, после чего к закреплённым пластинам крепятся кронштейны для труб.

Важно! Для эффективной работы протяжённость одного контура водяного тёплого плинтуса не должна превышать 15 м.

*

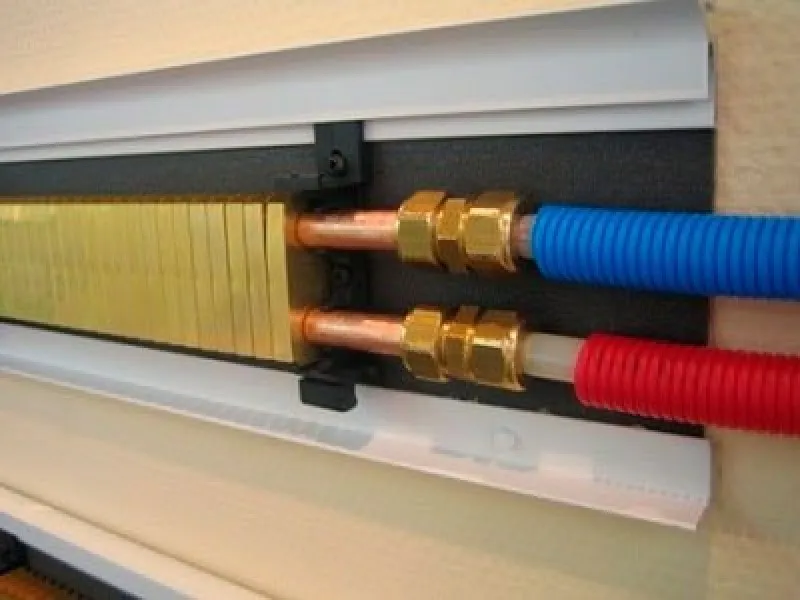

Установленные модули собираются в один контур с помощью специальных резьбовых соединений с резиновыми прокладками.

Если в месте подключения к существующей системе водяного отопления модуль необходимо укоротить, то конструкция резьбового соединения предусматривает эту операцию – элемент обрезают до нужного размера, затем с трубок снимают 2-3 ребра (ламеля), и на фитинги надевают соединительные гайки, развальцовочные конусы и резиновые прокладки.

При подключении водяного тёплого плинтуса к системе отопления гайки наживляются вручную, потом подтягиваются ключами, после чего модуль устанавливается в паз кронштейна, и резьбовое соединение зажимается окончательно.

После окончания монтажа проверяют герметичность и работоспособность системы -подают воду, плавно открывая вентиль, чтобы избежать гидроудара. В местах обнаружения протечек необходимо подтянуть гайки или заменить прокладку.

После устранения дефектов сборки устанавливают фронтальные накладки тёплого плинтуса.

Важно! Несанкционированное подключение плинтусного водяного обогревателя к системе центрального отопления многоквартирного дома, не рассчитанной на дополнительные потребители теплоносителя, запрещён.

Советы

При установке в жилых помещениях для отопления греющих плинтусов водяного типа важно не превышать предельно допустимую длину контура. Она должна быть не более 15 м. Если требуется делать контур длиннее 15 м, необходимо разбить его на несколько автономных частей.

Монтаж системы отопления тёплых полов предполагает устройства в каждой комнате своего отдельного контура. Помещения, имеющие большую площадь, отапливаются несколькими контурами.

Устройство и принцип работы электрических плинтусов

Основной принцип действия электрического теплого плинтуса – это конвекция. Горячий воздух, становясь более легким, обладает свойством подниматься вверх, к потолкам. Он вытесняет оттуда более холодные массы, которые опускаются к полу и засасываются в плинтусные конвекторы. Создается своеобразный непрерывный круговорот воздуха, в результате чего в помещении становится тепло и комфортно.

Помимо конвекции, электрические теплые плинтусы генерируют инфракрасное излучение. Оно распространяется вблизи полов, помогая создавать теплую атмосферу. Но его сила не так уж и велика, так как температура поверхности плинтусных радиаторов сравнительно низка. Как ни крути, но основную лепту в обогрев вносит именно естественная конвекция.

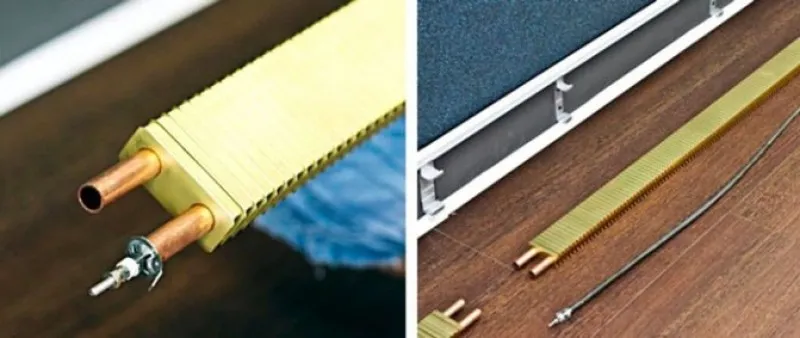

Электрические теплые плинтусы устроены очень просто – внутри них располагаются электрические ТЭНы той или иной мощности, дополненные оребрением большой площади. Такая конструкция позволяет довольно быстро прогревать воздушные массы и создавать в помещениях вожделенное тепло. Инфракрасное излучение создается за счет нагретого металла – здесь используются алюминиевые защитные панели.

Устройство электрического плинтусного обогревателя.

Давайте рассмотрим основные преимущества электрических теплых плинтусов:

• Небольшие размеры – отличная возможность избавиться от крупногабаритных радиаторов, часто уродующих своим внешним видом жилые и офисные помещения;
• Нет видимых труб – они спрятаны под полами и за защитными панелями;
• Высокая эффективность – несмотря на небольшие размеры, электрические теплые плинтусы обеспечивают быстрый прогрев помещений;
• Легкость в прокладке – смонтировать плинтусное отопление не сложнее, чем обычное.

Создаваемое электрическими теплыми плинтусами инфракрасное излучение прогревает ближние зоны – полы здесь становятся чуточку теплее. А комплексная работа оборудования позволяет быстро создать в помещениях комфортную атмосферу.

Часть тепла в виде инфракрасного теплового излучения исходит и от стен помещения. Все дело в том, что естественная конвекция в плинтусном отоплении прогревает стены – нагретый воздух поднимается вдоль их поверхности, постепенно прогревая штукатурку и кирпичи. Нагретые стенки помогают прогревать помещения, создавая теплую обстановку.

Помимо описанных выше электрических плинтусных обогревателей, похожих на обычные плинтусы, в продаже присутствуют приставные конвекторы. По своей конструкции они напоминают напольные конвекторы, только они невысокие, узкие и длинные. В зависимости от мощности, они могут обогревать довольно приличную площадь. Инфракрасное излучение здесь создается стенами, которые греются от восходящих потоков горячего воздуха.

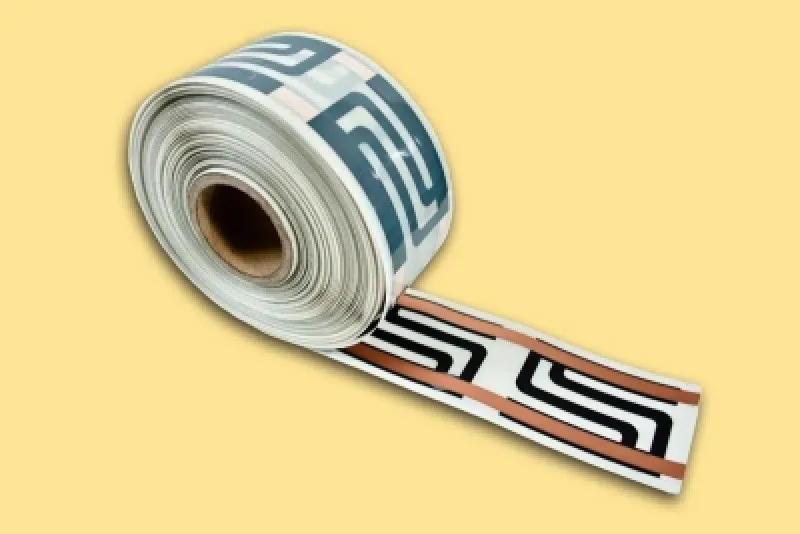

В продаже встречаются довольно интересные электрические инфракрасные теплые плинтусы, в которые устанавливаются небольшие колбы с аромамаслами – они позволяют проводить сеансы ароматерапии, наполняя комнаты приятными запахами.

Устройство обогревателей плинтусного типа

Оба вида тёплых плинтусов передают тепло окружающему воздуху посредством теплообменников – двух своих медных труб, к которым по причине малой площади их боковой поверхности добавлены поперечные рёбра с малым шагом размещения. В медных трубах, в зависимости от вида тёплого плинтуса, размещены ТЭНы или циркулирует горячая вода. Снаружи конструкция обогревателя помещена в металлический корпус с системой прорезей для естественного циркулирования воздуха.

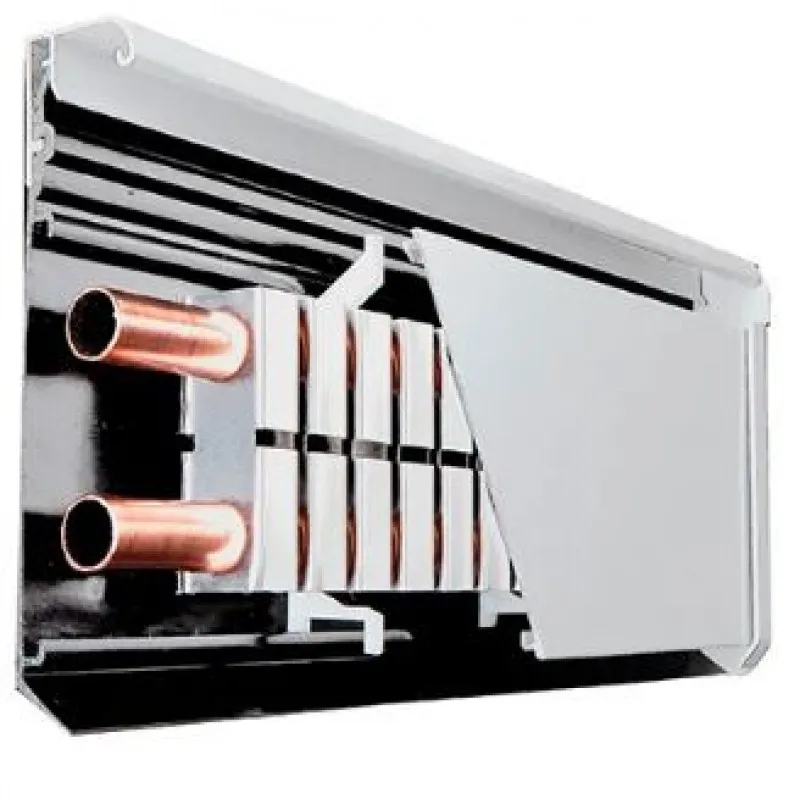

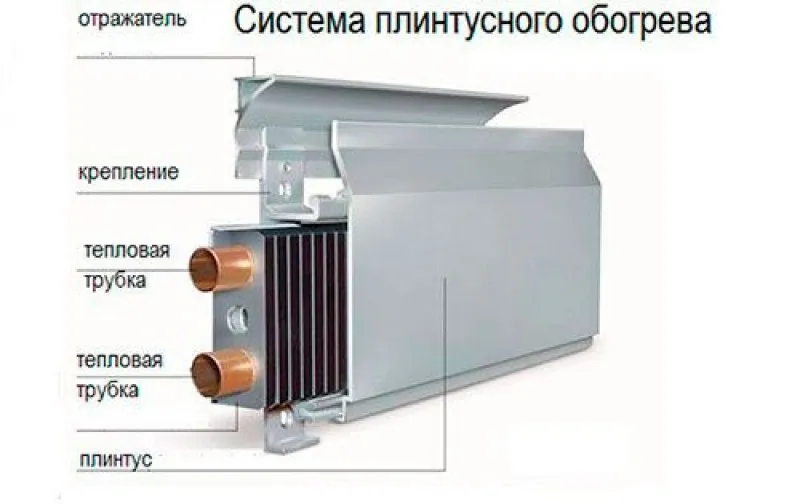

Разрез и схематическое устройство водяного и электрического тёплых плинтусов

Водяной плинтусный нагреватель передаёт тепло, получаемое с горячей водой из системы центрального отопления или автономного котла. Вода, остывшая после теплоотдачи при прохождении через тёплый плинтус, возвращается в контур центрального или автономного отопления для нагрева. Таким образом, водяной тёплый плинтус является дополнительным потребителем энергии теплоносителя.

Если агрегат электрический, то в нижней его медной трубке находится система ТЭНов, параллельно соединённых между собой термостойким силиконовым кабелем, выведенным вместе с заземляющим проводом через верхнюю трубку.

В зависимости от длины, ТЭНы производятся следующей мощности:

• 0,7 м – 140 Вт;
• 1,0 м – 200 Вт;
• 1,5 м – 300 Вт;
• 2,5 м – 500 Вт.

Преимуществом электрического тёплого плинтуса перед водяным является его оснащённость терморегулятором, обеспечивающим экономичный обогрев в установленном вручную режиме.

Производятся также модели плинтусных электрообогревателей с использованием в конструкции вместо ТЭНов высокотемпературного нагревательного кабеля, рабочая температура поверхности которого достигает 240 град. по Цельсию.

Рейтинг лучших моделей с водяным теплоносителем

ТурбоТех ТП1 – водяной

Качественное устройство, которое дает возможность создать компактную отопительную систему для любого помещения. Потоки воздуха распределяются равномерно, что создает оптимальный микроклимат. Короб изготавливается из прочного алюминия, он предотвращает негативное воздействие на стены. Теплообменник выполнен из прочной нержавеющей стали.

Главное преимущество прибора – способность выдерживать давление до 16 атм. Положительная сторона – простой монтаж, который занимает минимум времени и позволяет установить изделие в каждую комнату.

Продается по цене: 3 300 рублей за один метр.

ТурбоТех ТП1 – водяной

Достоинства:

• Равномерное распределение тепла;
• Качественный изоляционный материал;
• Продается в нескольких цветовых исполнениях;
• Прочностные характеристики;
• Небольшая стоимость.

Недостатки:

• Не обнаружено.

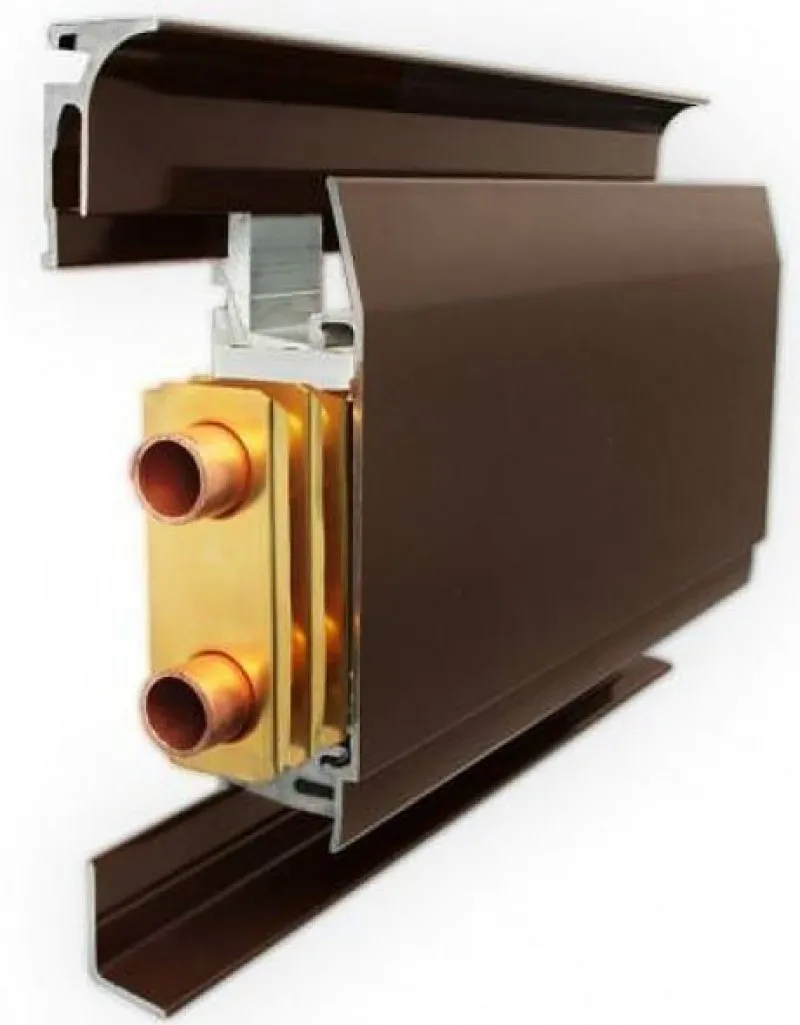

Mr.Tektum водяной, цвет коричневый RAL 8019

Надежное устройство, которое гарантирует здоровый микроклимат в доме. Изделие подойдет для установки на пол с любым покрытием, в том числе паркет и ковер. Благодаря хорошему поступлению воздушных потоков, никаких холодных участков не образуется. Риск образования конденсата минимальный, что предотвратит развитие плесени.

При работе устройства воздух не отягощается пылью и не сушится. Поэтому становится легче дышать. Для установки не требуется вскрывать пол, все происходит на месте. Может использоваться не как основная, а как вспомогательная система отопления.

Средняя стоимость – 5 500 рублей за метр.

Mr.Tektum водяной, цвет коричневый RAL 8019

Достоинства:

• Равномерная температура;
• Прочность;
• Не отягощает воздух пылью;
• Обеспечение здорового микроклимата;
• Не образует плесень.

Недостатки:

• Высокая цена.

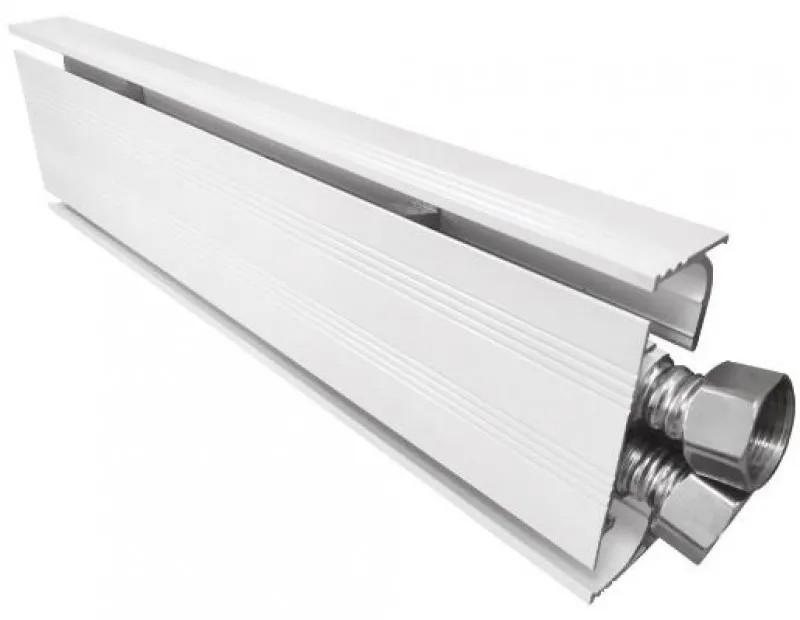

Charley Стандарт водяной, белый RAL9003

Эффективная отопительная система, которая может устанавливаться как вспомогательная, так и основная. Нагрев осуществляется от теплоносителя, который поступает с внешнего источника, что является оптимальным решением и подойдет для большинства помещений. Стены прогреваются равномерно, исключая образование холодных участков и конденсата. Устройство подойдет для установки в старых и современных домах.

Внешний корпус изготавливается из алюминия и ПВХ. Теплообменник выполнен из меди, что гарантирует длительную работу. Максимальная длина одного контура – 20 метров. Внутри трубок помещается до 520 мл воды. Срок гарантии – 5 лет.

Продается по цене: от 8 110 рублей за 2 метра.

Charley Стандарт водяной, белый RAL9003

Достоинства:

• Длительная гарантия;
• Эффективность;
• Быстрый нагрев;
• Высокий срок службы;
• Комплектация.

Недостатки:

• Не выявлено.

Как самостоятельно установить тёплый плинтус

Монтаж водяной системы отопления начинается с установки коллектора. К нему подключаются две трубы (одна на подачу, другая на забор теплоносителя), запитанные на тепловой агрегат.

Корректная работа оборудования возможна только при поддержке в системе постоянного давления не менее 3 атм.

Максимальная длина контура не может превышать 12,5-15 м. В тех случаях, когда требуется устройство более длинного контура, устанавливается дополнительный коллектор. Трубы прокладываются по периметру помещения в подготовленное основание (планка) с теплоизоляцией.

Между трубами и полом оставляется зазор не менее 1 см. Это предотвращает перегрев элементов системы. Крепление модулей производится с помощью фитингов. После монтажа труб делается проверка работы системы, после чего они закрываются лицевой панелью.

Электрическая система отопления подключается непосредственно к электрическому щитку. Для этих целей он должен быть оснащён отдельным автоматом. Провода, устанавливаемые в систему, должны иметь сечение не менее 2,5 мм. Каждый контур имеет свой термостат и температурный датчик. Греющие плинтусы должны располагать от стены на расстоянии не менее 1,5 см.

Расчёт тёплого плинтуса

В основе расчёта длины греющих плинтусов лежат нормы обогрева помещений. Стандартным показателем для жилых комнат считается 60-100 Вт тепла на 1 кв. м. Он актуален для средней полосы России. Для северных регионов норма обогрева помещений увеличивается до 150-200 Вт.

Помимо региональной поправки необходимо вносить и другие корректировки:

• на вид остекления;
• толщину стен;
• количество оконных и дверных проёмов и др.

После определения нормы отопления этот показатель умножается на квадратуру помещения, которое планируется отапливать. Полученное значение делится на количества тепла, выделяемое 1 погонным метром теплового плинтуса.

Особенности монтажа

Для создания водяной системы вам обязательно потребуется коллектор и циркуляционный насос. Такая система подразумевает высокую скорость прогона жидкости.

Поэтому с естественной циркуляцией система малоэффективна. Насос должен уметь адаптироваться к изменению объемов протока. Вдруг вы вручную или автоматика на коллекторе отключит какой-то контур.

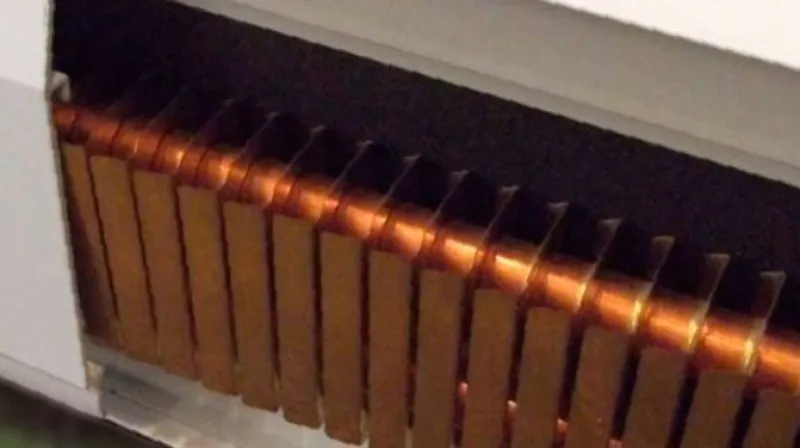

Теплоноситель проходит через специальные греющие модули с двумя медными трубками и ламелями в качестве ребер. Именно ламели, а не трубки выступают в качестве основного источника тепла.

Поэтому, если вы вдруг решили собрать такую систему своими руками, в первую очередь озадачьтесь каким образом напаять все эти ребра. Чем их будет больше, тем лучше.

Стандартная длина модуля для теплого плинтуса Mr.Tektum – 2,5 метра. Диаметр трубок всего 16-20мм.

Больше и не требуется. В противном случае кратно возрос бы объем теплоносителя и уменьшилась скорость протока. А это в свою очередь вызвало бы большой перепад температур на входе и выходе из коллектора.

Подключение и соединение трубок выполняется методом пайки, либо через специальные переходники и фитинги.

Отдельные комнаты желательно подключать разными контурами. Рекомендуемая длина – 15-16м. В первую очередь имеется в виду комнатные петли, а не длина всей задействованной трубки. Ведь именно на модулях с ламелями происходит наибольший теплосъем.

На большую комнату частенько заводят сразу два контура. Не сравнивайте их с теплыми полами, там допустимая длина контура раза в три-четыре больше. Объясняется это разными температурными диапазонами работы.

Длина контура ограничивается условием падения температуры (не более 5 градусов). Если обратка будет значительно холоднее, то она попросту будет охлаждать часть ламелей. Что критично скажется на общей теплоотдаче.

Это правило действительно для всех микрорадиаторов. Дабы повысить эффективность придется существенно увеличивать скорость протока.

При электрическом варианте в модуль закладывается кабель и греющий элемент – ТЭН.

Тепловая мощность подобной системы на ТЭНах составляет около 200Вт/м.п. Для водяной все зависит от выставленной температуры на котле или коллекторе.

Электрический вариант в отличие от жидкостного может отрицательно сказаться на сушке воздуха. Голый ТЭН обычно нагревается до температур гораздо больших, чем трубки “водяных плинтусов”.

Поверх модулей устанавливается алюминиевый короб. Его можно подобрать любой расцветки и тогда он вообще сольется с интерьером комнаты.

Короб элементарно снимается, благодаря чему у вас всегда есть доступ к его внутренним элементам.

То есть, система полностью ремонто-пригодная и удобная в эксплуатации.

Экономия и законы физики

Однако не все здесь так радужно, как кажется на первый взгляд. Если у вас греется вся стена, то и теплопотери от нее увеличиваются.

А значит ее нужно изначально делать теплоемкой и стремиться к максимальной теплонепроницаемости.

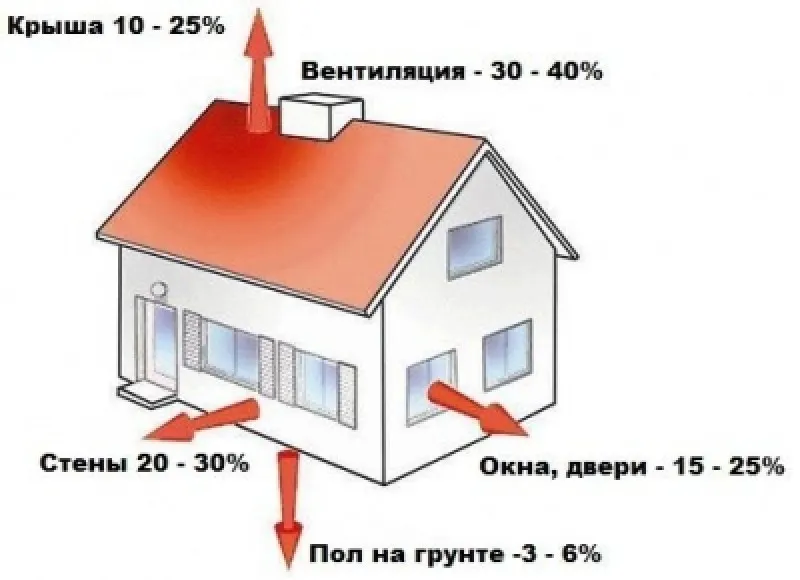

Вот, например, известная из курса физики формула расчета теплопотерь:

Где:

• S — площадь стены

• Т=(Твнутри — Тснаружи) – разница температур стены внутри дома и на улице

• R – сопротивление теплопередачи поверхности

Из этой формулы становится ясно, от чего в первую очередь зависят теплопотери. R – как с батареями, так и с плинтусом у вас не меняется. Стена то, одна и та же.

А вот параметры в числителе будут другими. Чем больше разница температур (T), тем больше теплопотери. Допустим, при нагреве от батарей возле окна, стена будет условно иметь t=20C.

Температура по стене от радиатора до дальней точки (в углах) распределяется по градиенту. Участки стен справа и слева от окон вообще не прогреваются.

Если же всю стену внутри дома нагреть теплым плинтусом, от того же самого котла с той же самой температурой теплоносителя, то стена прогреется уже больше. Условно до +25С, а значит согласно формуле, возрастет разница в числителе, и увеличится теплоотдача через стены.

Получается, что чем больше тепла вы теряете, тем больше придется его возмещать. Неважно каким способом это тепло нагоняется в комнату – радиаторами или термоплинтусами.

В итоге существенной экономии и суперэнергоэффективности здесь не будет.

То же самое относится и к площади — S. Поверхность, подогреваемая плинтусом, гораздо больше поверхности, расположенной непосредственно за радиатором.

Немного улучшить ситуацию получится, если греющий плинтус размещать не только на внешних стенах дома (как с радиаторами), но и на его внутренних перегородках.

Большая часть тепла вырабатываемая в этом случае будет оставаться в доме, а не пытаться тут же уйти на улицу. Небольшой подогрев наружных стен полезен не только в качестве источника отопления, но и для самого здания. Сырость как таковая полностью исчезает.

Учитывая все вышесказанное, многие поэтому и воспринимают подобные инновации со скепсисом. Есть давно проверенные и понятные способы – те же радиаторы под окнами, либо теплый пол в стяжке.

Все остальные ухищрения обходятся слишком затратно либо на этапе строительства, либо в процессе эксплуатации и ремонта.

На комнату в 16м2 вам понадобится от 10 до 12 метров плинтуса. Его цена на сегодняшний день в среднем составляет 4000-5000 рублей за метр и выше. И это помимо затрат на комплектующие. Прибавьте сюда саму работу (в Москве берут около 1400 рублей за погонный метр), все комнаты в доме и посчитайте свои расходы.

Такое отопление потянет далеко не каждый.

Можно ли полноценно пережить зиму с подобными термоплинтусами? Да, безусловно. При наличии достаточного погонного метража и соответствующей температуры теплоносителя.

И многочисленные отзывы на форумах это подтверждают. Для прогрева дома в самые холодные зимние дни, температуру отбора теплоносителя в коллекторе теплых плинтусов нужно будет держать в районе 75С. В обычные дни достаточно 50-70С.

Развернутый отзыв о термоплинтусах с forumhouse

Чем выше температура, тем больше вы получите лучистой энергии. При снижении ее до уровня 45С и ниже, теплый плинтус превращается в подобие миниконвектора, который греет преимущественно потоками воздуха.

Поэтому не ждите от термоплинтусов каких-то нереальных цифр экономии. Ее не будет. Теплый пол в этом отношении гораздо выгоднее.

Тем не менее, система получила свое широкое применение и некоторые потребители активно ее используют как в качестве основного, так и дополнительного источника отопления своей квартиры или отдельных комнат в доме.

Виды теплого плинтуса

Сам теплый плинтус собирается из отдельных греющих модулей. Есть два варианта:

• жидкостный

• электрический

При жидкостном не важно от какого источника поступает теплоноситель – твердотопливный, газовый или электрокотел.

Это может быть даже низкотемпературный источник на основе теплового насоса.

Имея подачу всего в 40 градусов, с плинтусами можно добиться съема тепловой мощности в районе 50Вт на 1 метр. Вот таблица зависимости мощности теплоотдачи от температуры жидкости для наиболее распространенного у нас плинтуса марки Мистер Тектум:

Какой греющий плинтус выбрать для обогрева

При покупке тёплых полов следует обращать внимание на производителей изделий. Лучше приобретать плинтуса известных брендов с длительной историей.

Среди производителей, зарекомендовавшим себя хорошим качеством оборудования:

• «Мистер Тектум»;
• «Rehau»;

• «Besta Board».

При установке электрических тёплых плинтусов необходимо предварительно оценить потребность в потреблении электроэнергии и возможность подключения оборудования к сети. Важным фактором, определяющим выбор греющего плинтуса, является материал исполнения стен. Учитываются и типовые характеристики помещений.

Как работает плинтусное отопление

Расчеты показывают, что наиболее эффективными являются отопительные приборы, расположенные на полу, так как главную роль в любой системе играют вертикальные конвекционные потоки.

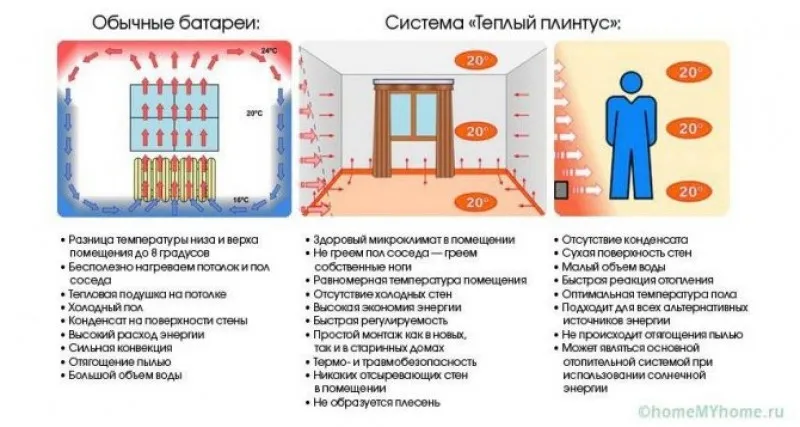

Сравнение плинтусного отопления и обычных радиаторов

Для использования плинтусов в качестве источников тепла нужно соблюдение трех важных условий:

• отсутствие крупногабаритных предметов мебели, стоящих вплотную к стене и плинтусу, так как из-за них нарушается конфигурация восходящего теплого потока;
• качественное утепление стен, без которого плинтусное отопление в принципе не может работать эффективно;
• установка нагревательных элементов по всему периметру комнаты.

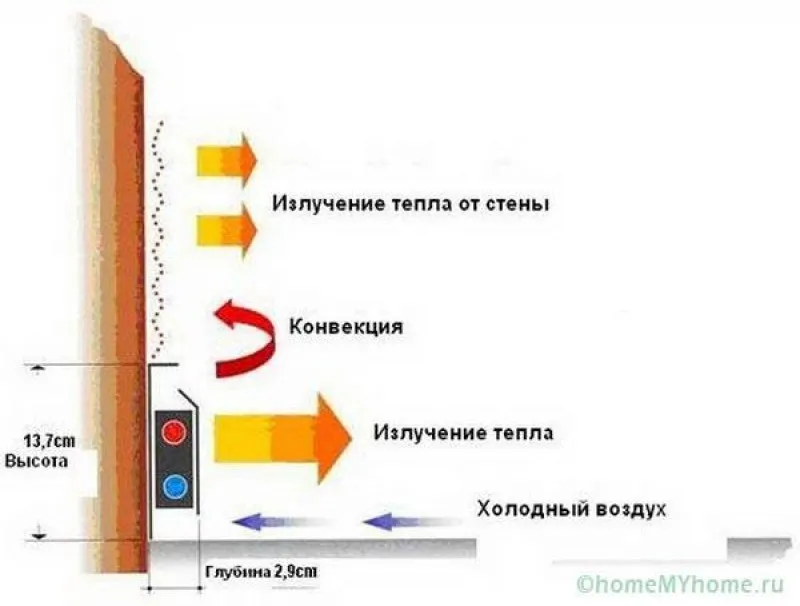

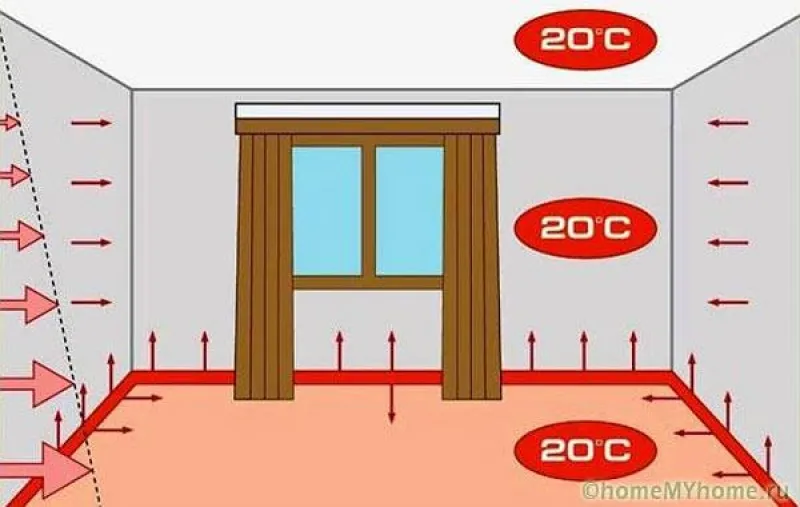

Распределение тепла в объеме комнаты при использовании теплых плинтусов

Электрический напольный теплый плинтус нагревает воздух, который проходит сквозь него. Внутри короба расположен нагреватель, а снизу и сверху имеются зазоры. Холодный воздух попадает в нижнюю щель, нагревается и затем восходящим потоком идет вдоль стен, прогревая их. От поверхности стен равномерно прогревается весь объем комнаты.

Принцип работы теплого плинтуса

Так как площадь поверхности теплоотдачи у любых плинтусных систем невелика, важно предусмотреть отражатели, которые крепятся на стене за нагревательным элементом, тем самым потери тепла сводятся к минимуму.

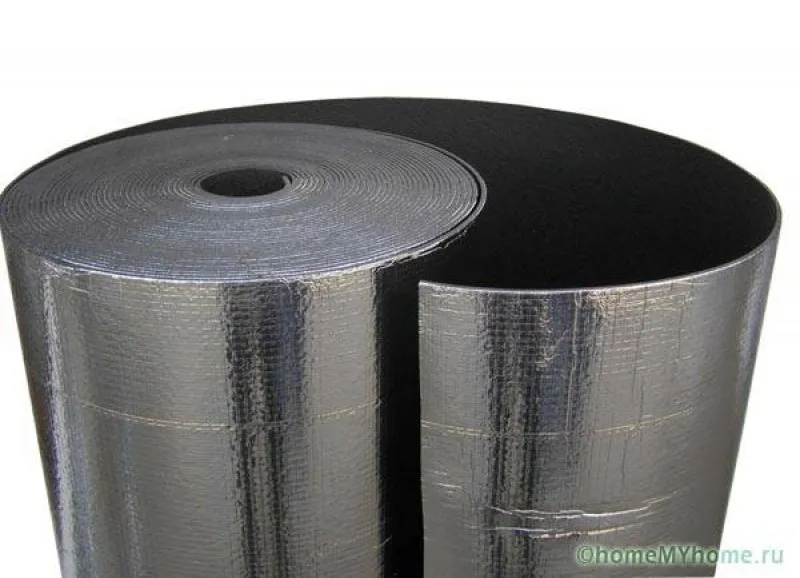

Фольгированный отражатель

Монтаж своими руками

Конечно, можно смонтировать данную конструкцию своими руками, однако это удовольствие обойдётся не дёшево. Стоит задуматься над тем, стоит ли тратить много времени, сил и денег на то, что можно приобрести уже в готовом виде.

Устройство тёплого электрического плинтуса

Этапы установки тёплого плинтуса электрического:

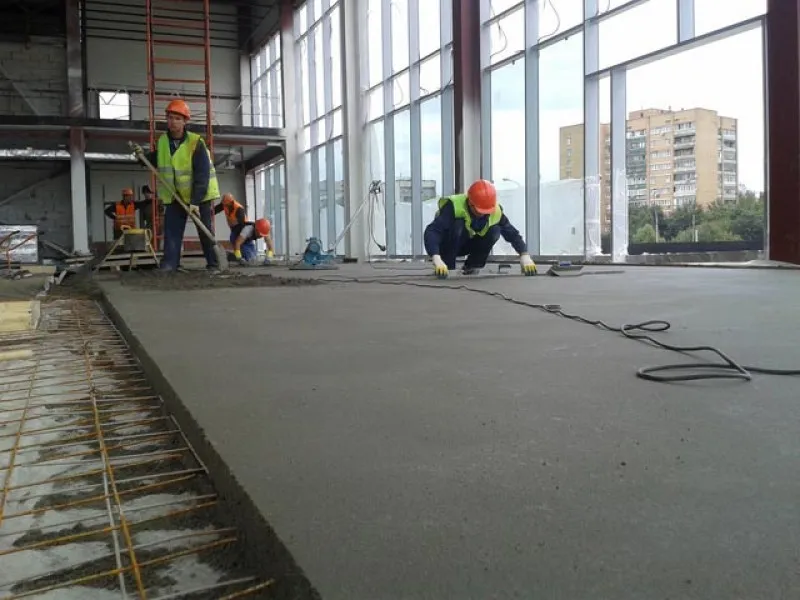

• 1 этап. Установку тёплого плинтуса лучше начинать со знания как будет проходить всё технически, нужно провести подсчёты и замеры. К местам запуска термостатов и сервоприводов от источника питания тянется электрический кабель. Следуя всем рекомендациям создателей конструкции, заливается цементная стяжка, и проводятся работы по отделке.
• 2 этап. Следующим этапом будут замеры отпора изоляции, снабжение электричеством и регулировка термостатов.

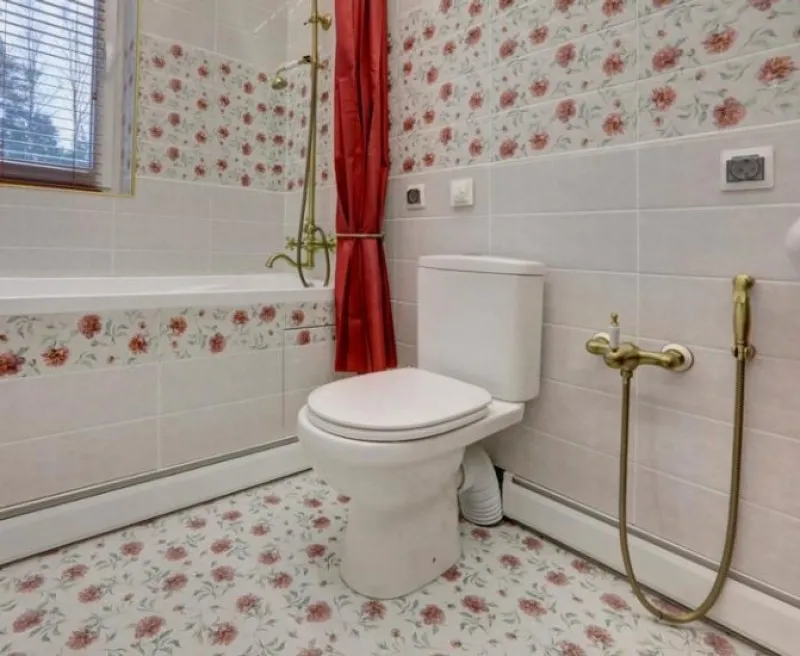

Не стоит устанавливать систему «тёплый плинтус» в помещении, где показатель влажности бывает высоким, так как это может сказаться на сроке эксплуатации системы, а также качестве обогрева.

Этапы установки тёплого плинтуса водяного:

• 1 этап. К точке устройства тёплого плинтуса от коллектора тянется трубопровод из пластика.
• 2 этап. Происходит монтаж элементов всей системы, затем к выводам подключаются греющие модули. Проводится опрессовывание, уравновешивание контуров, настройка автоматики и все остальные действия для нормального пуска системы.

Инфракрасная плинтусная пленка

Инфракрасная плинтусная пленка действует по тому же принципу, что и все ИК обогреватели.

Мы переходим к довольно необычному оборудованию – сейчас мы будем рассматривать инфракрасный плинтус, представляющий собой тонкую пленку. Подобная технология активно используется в системах теплых полов. Тонкая пленка, с нанесенным на нее токопроводящим напылением, нагревается, превращаясь в источник инфракрасного излучения. В результате этого полы в комнатах становятся теплыми, а от них начинает прогреваться и сам воздух.

Аналогичным образом можно сделать плинтусное отопление – для этого в продаже представлена инфракрасная пленка, созданная специально для монтажа в плинтусной зоне. Под действием электроэнергии она нагревается, начиная генерировать ИК-излучение. Это излучение достигает полов, стен и окружающих предметов, в результате чего те начинают нагреваться и греют собой воздух – в помещениях становится тепло, причем довольно быстро.

Такой принцип действия заимствован у самой природы – воздух согревается далеко не солнцем, а поверхностью нашей планеты с элементами ландшафта и искусственными постройками человека. То есть, ИК-излучение достигает поверхности земли, нагревает ее, в результате чего та начинает согревать воздух. Уже через час-другой после восхода солнца воздух становится заметно более теплым.

Преимущества инфракрасных электрических теплых плинтусов, выполненных в виде пленки:

• Легкость в монтаже – достаточно оклеить пленкой и теплоизоляцией всю плинтусную зону;
• Легкость в подключении – здесь используется двухпроводная схема подключения, так как сама пленка питается от однофазной электросети;
• Отопительная система получается еще более миниатюрной, чем при использовании стандартных плинтусных обогревателей – итоговая толщина оборудования складывается из толщины защитных панелей.

Вооружившись инструментами, монтажные работы можно завершить за считаные часы. Для управления температурой в помещениях следует воспользоваться термостатом – по одному прибору на каждую комнату, чтобы обеспечить раздельную регулировку.

Инфракрасная пленка может использоваться в помещениях различного назначения – это гостиные, детские комнаты, спальни, коридоры, кухонные помещения, рабочие кабинеты, офисы и многое другое. Она обеспечит эффективный обогрев, который обязательно порадует всех пользователей.

Утеплив свои дома вы сможете хорошо сэкономить на отоплении.

Мы так расхвалили электрические инфракрасные теплые плинтусы, что совсем забыли упомянуть об их недостатках. Вот их список (к счастью, не очень большой):

• Несколько долгое время прогрева – это связано с не самой высокой температурой рабочей поверхности пленки;
• Высокое энергопотребление – суждения о существенной экономичности ИК-отопления на практике оказываются ложными. Некоторая экономия есть, но из-за дороговизны электроэнергии в нашей стране расходы на отопление будут крайне высокими;
• В некоторых зданиях применение ИК-пленки может оказаться неоправданным – отсутствие нормальной теплоизоляции стен приведет к тому, что температура воздуха внутри будет низкой.

Тем не менее, люди все чаще обращают свое внимание на отопление с помощью электрических инфракрасных теплых плинтусов.

Достоинства и недостатки ИК-отопления

Мы уже знаем, что естественная конвекция обладает целым ворохом определенных достоинств. Давайте теперь посмотрим, чем выделяется ИК-отопление и в чем заключаются его положительные черты:

При плинтусном отоплении воздух в помещении прогревается равномерно.

• Равномерный прогрев по всему объему – прогревая полы, стены и окружающие предметы, инфракрасные электрические теплые плинтусы создают невероятно приятную атмосферу. Температура воздуха вблизи полов, в средней части и под потолком будет примерно одинаковой. Благодаря этому жильцы могут забыть о том, что такое мерзнущие ноги;
• Нет ощущения перегретого воздуха – это ощущение возникает, когда находишься близко к конвекторам. Воздушные массы здесь прогреваются довольно интенсивно, что вызывает у некоторых людей дискомфорт. В случае с ИК-отоплением никаких неприятных ощущений не будет;
• Отсутствие негативного влияния на самочувствие – мощные инфракрасные обогреватели, воздействуя на человека, могут спровоцировать головную боль и чувство какого-то онемения. Электрические теплые плинтусы не разогреваются до высоких температур, поэтому создаваемая ими атмосфера очень мягкая и комфортная;
• Небольшая экономичность – за счет накопления тепла в окружающих предметах, инфракрасные электрические теплые плинтусы позволяют сэкономить некоторое количество электроэнергии;
• Нет ощущения холода от стен – за счет ИК-излучения они прогреваются, наполняя комнаты теплом. То же самое относится и к полам, которые тоже могут быть очень холодными;
• Полная безопасность для всего живого – от ИК-излучения не пострадают ни взрослые люди, ни дети, ни домашние животные. Поэтому ИК-плинтусы можно спокойно размещать в детских комнатах;
• Совместимость с любыми другими отопительными приборами – при необходимости, вы можете дополнить ИК-обогреватели конвекторами, тепловентиляторами и любыми другими обогревателями.

Есть и определенные недостатки:

• Низкая распространенность плинтусных обогревателей – в некоторых населенных пунктах их придется приобретать под заказ;
• Высокое потребление электроэнергии – справедливо для любых типов электрического отопления;
• Для эффективной работы электрических инфракрасных теплых плинтусов необходимо утеплить дом – иначе тепло будет уходить в никуда.

Недостатки не самые критичные, поэтому плинтусное отопление продолжает набирать популярность, завоевывая свою армию почитателей.

Минусы

Высокая стоимость — порядка 3000 руб. за метр отопительной системы с ее монтажом. Впрочем, эта цена объясняется недешевыми материалами, крайне необходимыми в плинтусном отоплении; монтаж системы производится только профессионалами, обладающими соответствующими сертификатами от производителей систем плинтусного отопления. Любительский подход к монтажу не позволит достичь необходимых теплофизических характеристик, существенно понизит срок эксплуатации; максимальная протяженность одного отопительного контура не должна превысить 15 погонных метров — одна из причин, по которым система в обязательном порядке оснащается распределительным коллектором. При большей протяженности контура эффективность отопления заметно снижается; не допускается монтаж разнообразных декоративных накладок на короб радиатора, поскольку они понижают теплоотдачу; условие о как можно более плотном прилегании плинтусных радиаторов к поверхности стены, что позволяет полностью использовать эффект Коанда, со временем приводит к короблению пленочной отделки стен; требуется держать отапливаемое плинтусными радиаторами помещение как можно более свободным, не загораживая поверхности плинтусов и стен корпусной мебелью, поскольку это воспрепятствует конвекции и инфракрасному излучению, искажая течение воздушного потока и поглощая ИК-тепло, излучаемое стенами.

Как видим, плинтусное отопление, это своеобразный гибрид радиаторного отопления и системы отопления “тёплый пол”. Вроде бы и маленькие радиаторы возле самого пола, замаскированные под плинтус, а вроде и своеобразная система “тёплого пола”, сделанная не в полу, а в нижней части стен. В любом случае, выгода для обладателя такой системы будет: это или освободившееся место, планируемое под радиаторы, или же меньшие затраты на обустройство и обслуживание, по сравнению с “тёплым полом”.

Чем резать плинтус из Дюрополимера?

Плинтус из дюрополимера — это материал, который обладает высокой прочностью и долговечностью, но в то же время он мягкий и гибкий, что делает его легким в обработке и резке.

Для резки плинтуса из дюрополимера рекомендуется использовать специальные инструменты, такие как нож для плинтуса, ножовку для пластика, фрезерный станок или электрическую пилу с тонким лезвием.

Нож для плинтуса — это специальный инструмент, который позволяет резать плинтус по прямой линии. Для этого необходимо приложить нож к поверхности плинтуса и провести им по ней несколько раз с небольшим усилием.

Ножовка для пластика — это инструмент, который также используется для резки плинтуса из дюрополимера. Ее зубья специально заточены для резки пластиковых материалов. Для резки необходимо зажать плинтус в тиски и, придерживая его, начать резать ножовкой.

Фрезерный станок — это специальное оборудование, которое позволяет проводить резку плинтуса с высокой точностью. Он может использоваться для создания различных форм и элементов.

Электрическая пила с тонким лезвием — это еще один вариант для резки плинтуса из дюрополимера. Она позволяет быстро и легко проводить резку, но требует некоторой опытности в обращении с инструментом.

Важно помнить, что при резке плинтуса из дюрополимера необходимо использовать защитное оборудование, такое как очки и перчатки, и следовать инструкциям производителя инструмента.
