Ремонт электрического полотенцесушителя: технология починки

Электрический полотенцесушитель — это удобный и полезный домашний прибор, который создает комфортную влажность в ванной, предотвращает развитие грибка и позволяет быстро высушить полотенце. Это оборудование является надежным и работает долгое время. Однако, время от времени могут возникнуть неожиданные ситуации, и владельцам придется задуматься о ремонте электрического полотенцесушителя, который перестал выполнять свои функции.

Содержание:

• Почему не работает электрический полотенцесушитель
• Как определить повреждения в электрической цепи
• Внутренние неисправности электроприбора
• Как устранить неполадки в электросистеме
• Как заменить ТЭН
• Разгерметизация системы и потеря рабочей жидкости
• Правила установки и эксплуатации техники
• Видео-рекомендации по ремонту

Почему не работает электрический полотенцесушитель

Причиной поломки или некорректного функционирования полотенцесушителя часто становится цепочка узлов подключения устройства к энергосети.

Поиск проблемы начинают с обследования розетки. Штепсель вынимают и внимательно осматривают входные отверстия.

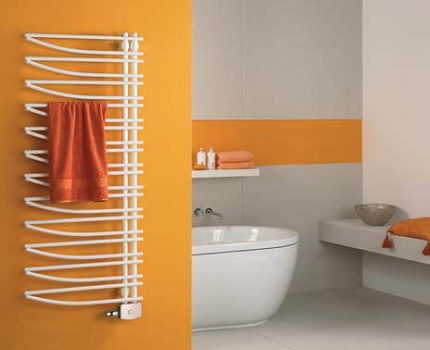

Из-за поломки полотенцесушителя в ванной комнате или совмещенном санузле формируется чрезмерно высокий уровень влажности и возникает риск появления плесени

При отсутствии визуальных повреждений узел исследуют с помощью индикаторной отвертки. Если тока нет, розетку заменяют на исправную, когда же ток есть, переходят к проверке терморегулятора. Его аккуратно вращают и прислушиваются к звуку. Раздавшийся слабый щелчок свидетельствует о срабатывающих контактах и означает исправность устройства.

Дальше неисправность ищут в силовой линии. При повышенных нагрузках на сеть она раскаляется и происходит автоматическое отключение прибора. В такой ситуации технику снова подключают к электроснабжению и внимательно наблюдают за ней. Повторное выбивание пробки-автомата четко указывает на то, что в системе подключения есть короткое замыкание, которое необходимо обнаружить и устранить.

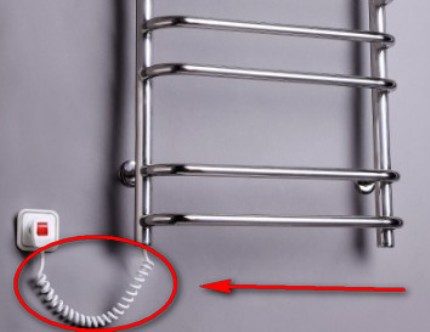

Перегрев подводки — одна из самых распространенных причин неисправности электрического полотенцесушителя, поэтому при отказе оборудования именно с нее можно начат осмотр

Диагностику системы на замыкание проводят с помощью мультиметра. Его настраивают на фиксацию уровня сопротивления по постоянному току.

Шнур подключения полотенцесушителя к сети вынимают из розетки, а затем измеряют сопротивление ТЭНа и провода. Показатели ТЭНа должны стремиться к нулю и быть несколько меньше 1 Ома. Сопротивление провода должно приближаться к бесконечности, так как цепь, соединяющая нулевой и фазный проводники разомкнута.

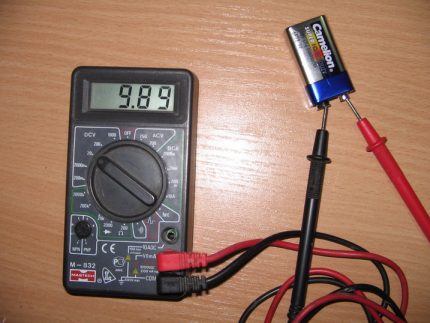

Мультиметр — полезный и удобный прибор, позволяющий быстро выявить место замыкания электросистемы. Может пригодиться при диагностике проводки, аккумуляторов, элементов питания

Если на дисплее устройства отображаются другие цифры, поврежденную подводку обязательно меняют. На это уходит минимум времени и усилий, при условии, что она смонтирована в открытом виде. Когда же использован скрытый метод прокладывания, для устранения проблемы на некоторое время требуется снять фрагменты внешней отделки стены, провести необходимые ремонтные работы и только потом вернуть элементы декора обратно.

Полотенцесушитель со скрытой прокладкой силовой ветки в интерьере смотрится более привлекательно, но ремонтировать проводку с случае ее повреждения будет сложнее

Как определить повреждения в электрической цепи

Согласно правил безопасной эксплуатации полотенцесушителя, установка розетки непосредственно в ванной комнате осуществляется только при условии ее подключения к системе через автомат УЗО. В сети, соответствующей всем нормативам ПУЭ, ставят автоматический выключатель, устройство УЗО и разводку, ведущую к розетке.

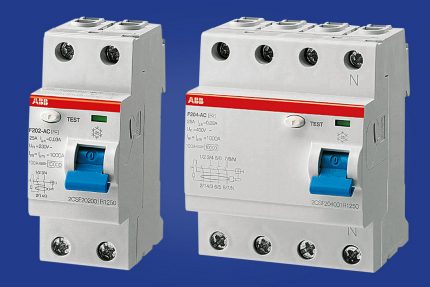

Устройство защитного отключения убережет полотенцесушитель от перенапряжения и короткого замыкания. Выбор категории УЗО зависит от напряжения, величины номинального тока и количества полюсов

Для обнаружения области неисправности сначала проверяют положение всех защитных автоматов.

• Отключенный основной защитный автомат при включенном УЗО означает наличие короткого замыкания в системе.
• Включенный основной автомат при отключенном УЗО сигнализирует о снижении уровня сопротивляемости изоляции на ТЭНе прибора.
• Если при отключенном от розетки полотенцесушителе оба отключенных автомата легко включаются и не выбивают, неполадки следует искать в самом приборе. Когда же один из них сразу после включения выключает защитная система, проблема заключается в подводке.
• Если при включенном в розетку полотенцесушителя автоматы включаются, но один из них выбивает, неисправность находится в сушке для полотенец.

Неработающий при двух включенных автоматах агрегат четко указывает на то, что, возможно, частично перегорает или уже полностью перегорел ТЭН и его нужно заменить.

Внутренние неисправности электроприбора

Электрические полотенцесушители подразделяются на два типа. Одни называются твердонаполненными и в качестве греющего вещества используют графит. Вторые – жидкостные – работают на специальном минеральном масле, воде или антифризе.

Когда твердонаполненный или жидкостный полотенцесушитель перестает функционировать, в первую очередь обозначают область неисправности. Если проводка и внешняя энергетическая сеть проверены и находятся в полном порядке, то наиболее вероятно, что проблема кроется в самом оборудовании.

Подробный поиск начинают с определения, греет ли полотенцесушитель слабее или не греет вообще. Для этого прибор включают в стандартном режиме, а спустя 5-7 минут проверяют уровень прогрева в районе основного ТЭНа.

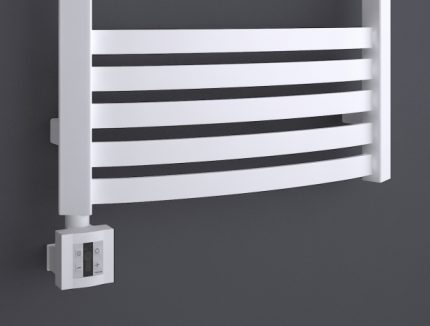

Когда в этом месте агрегат становится просто теплым, но не огненным, пробуют увеличить температуру посредством дополнительной настройки терморегулятора.

Если процедура регулировки температуры помогает, проблема заключается только в некорректной работе регулирующего оборудования и никакие дальнейшие действия не требуются

Когда полотенцесушитель максимально сильно прогревается лишь в районе ТЭНа, а дальше остается едва теплым или даже холодным, есть вероятность, что он просто забит и нуждается в качественной чистке. Осуществляют ее своими руками в домашних условиях.

Прибор отключают от сети, снимают со стенки и переворачивают так, чтобы не вытекла греющая жидкость. При помощью гаечного ключа откручивают основной вентиль и прочищают входное отверстие проволокой. Затем агрегат собирают, проверяют на герметичность, возвращают на обычное место и подключают к электроснабжению. Нормальная работа устройства в стандартном режиме означает, что ремонт увенчался успехом.

Если же ТЭН не нагревается вообще, источник проблемы ищут в электрической части агрегата.

Как устранить неполадки в электросистеме

Когда уже точно известно, что проблема неработающего полотенцесушителя заключается не в электросети, а в самом приборе, нужно срочно отыскать место неисправности. Устройства, функционирующие на основе греющего кабеля, в большинстве случаев не подлежат ремонту либо требуют полной замены основного элемента. Почти все ТЭНовые агрегаты чинятся без проблем и после обслуживания нормально работают в стандартном режиме.

Чтобы провести диагностику ТЭНа, необходимо добраться до контактов, соединяющих его с системой электрообеспечения. Для этого сначала снимают кожух, прикрывающий контактную часть. Этот процесс в каждой модели осуществляется по-разному и его описание обычно имеется в руководстве пользователя, прилагающемся к полотенцесушителю.

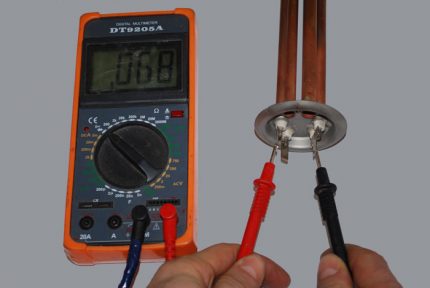

Для проверки функциональности ТЭНа необходимо снова воспользоваться тестером (мультиметром). Проверив ТЭН мультиметром, можно точно узнать, требует он замены или нет

Провода, соединяющие ТЭН с общей системой, припаяны или скреплены специальными контактами. Их аккуратно отсоединяют. Затем при помощи мультиметра прозванивают по отдельности сначала провод, а потом сам ТЭН. Шкалу измерения выставляют на «Ω» и указывают максимальную величину. Замер делают между тремя проходящими проводами и фиксируют показатель. Он должен быть как можно выше. Данные, стремящиеся к 0, указывают на наличие в системе короткого замыкания.

Если между розеткой и ТЭНом стоит какое-то регулирующее оборудование, перед измерением его отключают и тестируют отдельно. Игнорирование этого пункта приводит к получению некорректных данных.

При наличии на полотенцесушителе таймера цепь между его контактами тоже проверяют. Отсутствие цепи — верный сигнал к тому, что таймер требует замены

Обследование нагревательного элемента начинают с проверки цепи между силовыми контактами. Потом определяют наличие и уровень сопротивления между силовыми контактами и корпусом. Если между силовыми контактами нет цепи, значит сломался либо сам ТЭН, либо терморегулятор. Малое значение показателя сопротивления между силовыми контактами и корпусом ТЭНа говорит о его повреждении или пробое. В такой ситуации элемент вынимают и заменяют новым.

Как заменить ТЭН

Конфигурация большинства моделей электрических полотенцесушителей предусматривает замену вышедшего из строя греющего элемента на новый. Процедура не слишком сложна, и ее можно осуществить дома своими руками при помощи отвертки, пассатижей и набора гаечных ключей.

Перед началом ремонтных работ необходимо узнать, какого типа ТЭН используется в модели полотенцесушителя. Самыми распространенными являются «мокрые» ТЭНы, в которых греющий элемент соприкасается с жидким теплоносителем.

Прежде чем чинить такие агрегаты, их снимают со стены, переворачивают, откручивают входной вентиль и сливают рабочую жидкость (воду, масло, раствор дистиллята). Затем выкручивают резьбовые соединения, скрепляющие элемент с корпусом, заменяют неисправный ТЭН на работоспособный, заливают теплонесущую жидкость, закрывают выходные отверстия и проверяют установку на герметичность.

Для замены ТЭНа полотенцесушитель нужно отключить от центральной электросети, проще говоря — выдернуть вилку из розетки, чтобы обесточить прибор

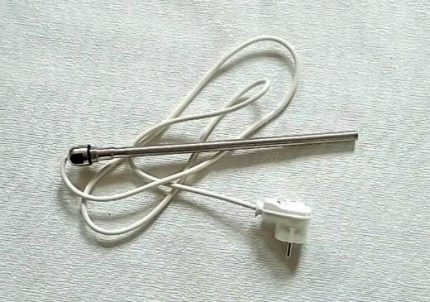

В «сухих» вариантах, где греющий элемент и теплоноситель отделены друг от друга, неисправный ТЭН просто откручивают от корпуса и на его место ставят новый.

По окончании работ мультиметром прозванивают ТЭН целиком и лишь при получении положительных результатов на всех участках осуществляют монтаж оборудования обратно на стену и подключают технику к системе электроснабжения.

Разгерметизация системы и потеря рабочей жидкости

Причиной неисправности агрегата бывает нарушение целостности емкости с теплоносителем и, как следствие, утечка рабочей жидкости. Виновниками этой проблемы обычно являются уплотнительные кольца, износившиеся в процессе интенсивной эксплуатации или просто отработавшие свой временной ресурс.

Обнаружить поломку проще всего. Лужица с вытекшей жидкостью маслянисто-желтого или темного оттенка образуется на полу ванной комнаты непосредственно под полотенцесушителем и четко указывает на наличие неисправности.

Для устранения поломки полотенцесушитель отключают от системы электрообеспечения, снимают со стены, откручивают вентиль на входящем отверстии, сливают рабочую жидкость и аккуратно разбирают в месте разгерметизации с помощью разводного ключа или специального инструмента, предусмотренного конструкцией модели. Испорченное уплотнительное кольцо удаляют и вместо него устанавливают новое, идущее в комплекте с прибором.

Если все фирменные уплотнительные кольца уже использованы, изделие покупают в специализированном магазине. Для полотенцесушителя подходят недорогие прокладочные элементы из монолитной резины твердых и полутвердых сортов. Они сохраняют работоспособность при температурных показателях от -40 до +80°С, а некоторые более современные виды не теряют своих физических характеристик и при температуре от -20 до +90°С.

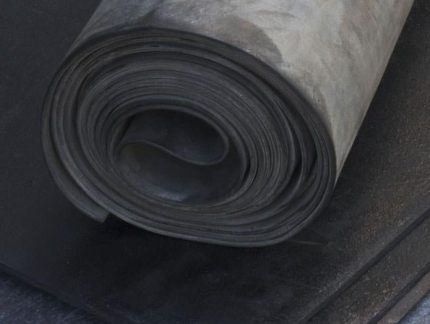

Для изготовления прокладок к бытовым электрическим устройствам используют техническую резину ТМКЩ (ГОСТ 7338-90). Аббревиатура означает, что изделия проявляют стойкость к щелочному воздействию и обладают тепло- и морозостойкостью. Их рекомендуют устанавливать только в те системы, где давление не превышает 25 бар

Единственный недостаток прокладок из резины – недолговечность. В процессе эксплуатации они быстро теряют эластичную структуру, расслаиваются или трескаются. Устанавливая их в полотенцесушитель, следует учитывать, что менять их придется довольно часто.

Уплотнительные и прокладочные изделия из паронита более практичны и легко выдерживают давление в системе до 64 бар. В отличии от резиновых вариантов, они спокойно переносят высокую тепловую нагрузку (до +200°С), проявляют стойкость к резким перепадам температуры и не боятся сильного давления, характерного для греющих систем.

Однако в состав паронита входит хризолит-асбест, считающийся вредным для человеческого здоровья. В нем содержатся некоторые виды канцерогенов, способные спровоцировать злокачественные и доброкачественные образования. В странах Еврозоны асбест запрещен, поэтому профессионалы не рекомендуют использовать паронитовые прокладки для домашней бытовой техники.

Силиконовые прокладки нетоксичны и проявляют хорошие рабочие качества, но их цена довольно высока. Кроме того, в герметично закрытых системах при температурах более +150°С материал размягчается, проявляет пористость, теряет твердость и лишается своей изначальной прочности.

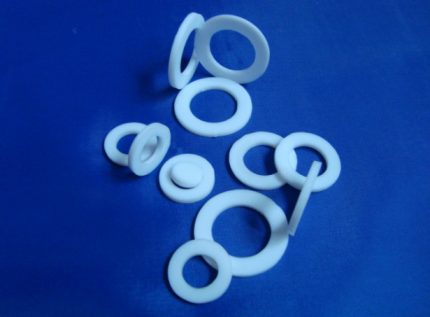

Детали из фторосодержащего полимера ценятся дороже, но обладают непревзойденными физическими, антифрикционными и электрическими свойствами. Фторопласт демонстрирует полную безвредность для человека и мгновенно затухает при спонтанном возгорании.

Прокладки и уплотнители, сделанные из этого прогрессивного материала, практически не стареют, выдерживают рекордно высокие нагрузки, качественно работают в агрессивных условиях, отлично переносят рабочие температуры до +150°С и давление до 160 бар.

Один раз заменив у полотенцесушителя резиновые или силиконовые уплотнительные кольца на фторопластовые, о протечках можно будет забыть навсегда

После замены прокладки в агрегат заливают слитую рабочую жидкость. Если ее объема недостаточно, нужное количество доливают из запасной емкости. При желании теплопроводящий состав полностью меняют на новый. Чтобы систему не порвало, обязательно оставляют воздушную «подушку» от 3 до 5 сантиметров.

По окончании обслуживания агрегат снова собирают, закручивают входящий вентиль, проверяют на герметичность, вешают на обычное место и подключают к электрической сети. Полотенцесушитель, функционирующий в нормальном режиме, означает, что ремонт прошел успешно.

Правила установки и эксплуатации техники

Чтобы электрический плотенцесушитель работал качественно и не давал сбоев, при установке и эксплуатации устройства следует соблюдать некоторые простые правила:

1. Нельзя располагать агрегат в непосредственной близости к месту, где течет вода. Во избежание проблем стоит повесить бытовой прибор как можно дальше от ванны или душевой кабинки.
2. При подключении устройства к системе электроподачи нужно применять подводку, способную выдержать интенсивные токовые нагрузки.
3. Для корректной и безопасной работы полотенцесушителя следует установить приборы защитного отключения. Дифференциальный автомат, автоматический выключатель и УЗО уберегут технику от перегорания и обеспечат нормальное функционирование даже при несанкционированных перепадах энергии.
4. Наличие контакта заземления – важнейшая позиция при монтаже электрического полотенцесушителя. В случае пробоя изоляции он предотвратит поражение пользователя электрическим током.

Розетка подключения должна быть не встроенной, а наружной и обязательно влагозащитной. Если есть возможность, лучше разместить ее вне ванной комнаты, проделав сквозную сверловку в подходящем месте на стене.

Видео-рекомендации по ремонту

Замена фазного провода:

Поиск неполадок и последующую починку полотенцесушителя можно осуществить в домашних условиях. Для этого требуются мультиметр, отвертка, разводной ключ и пассатижи.

Проводя работу, нужно соблюдать элементарные правила безопасности и следовать советам, содержащимся в инструкции, прилагающейся к оборудованию. Если в своих силах есть сомнение, стоит обратиться в центр фирменного гарантийного обслуживания или вызвать на дом квалифицированного специалиста. Он быстро обнаружит проблемную область и устранит все возникшие неполадки.
