Вертикальная установка циркуляционного насоса: возможно ли такое решение?

10.07.2023

Планируете установку циркуляционного насоса и не знаете, можно ли его ставить вертикально? Вам поможет наша статья, в которой мы расскажем о возможных вариантах установки насоса и ответим на вопрос «можно ли ставить циркуляционный насос вертикально».

Можно ли ставить циркуляционный насос вертикально

Как установить циркуляционный насос

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

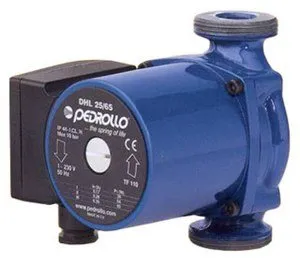

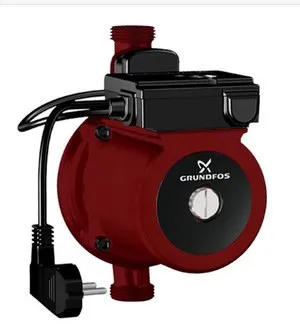

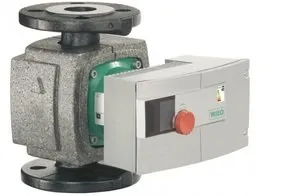

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

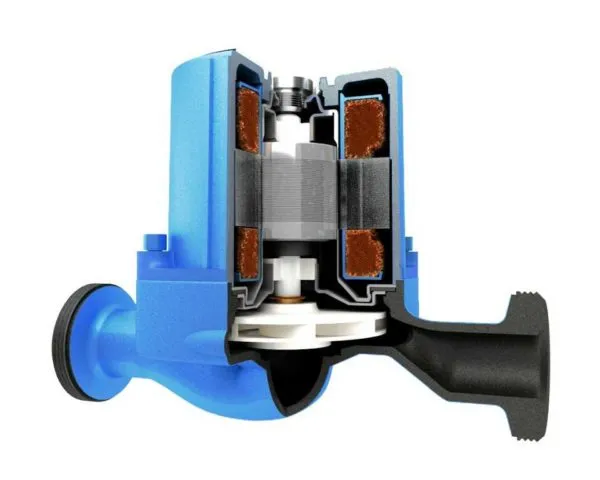

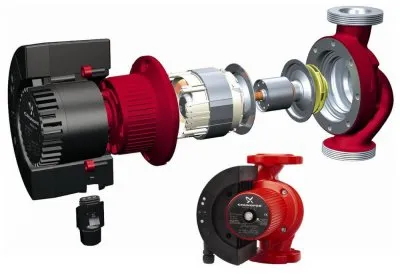

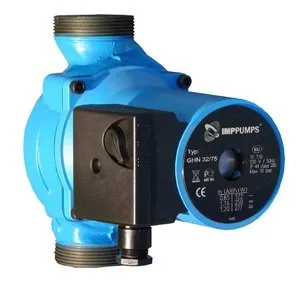

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Куда ставить

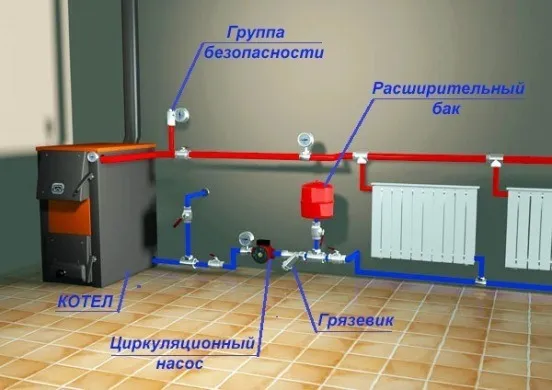

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

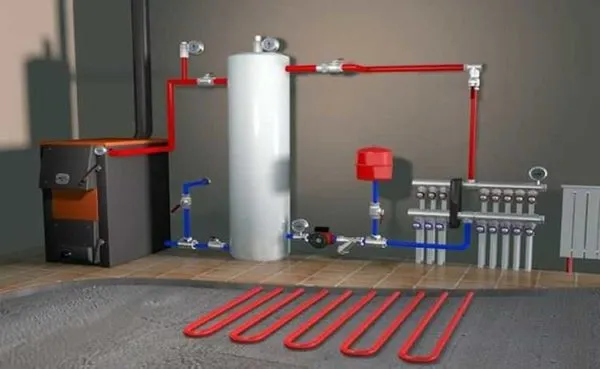

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

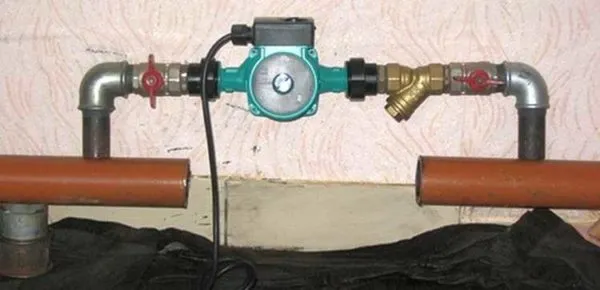

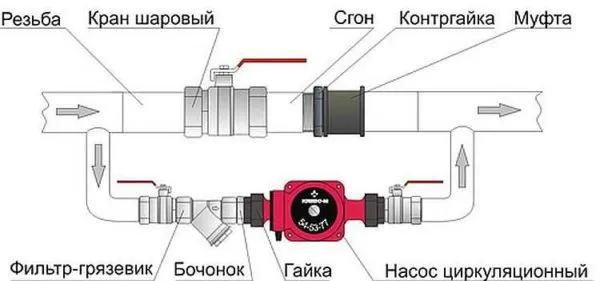

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

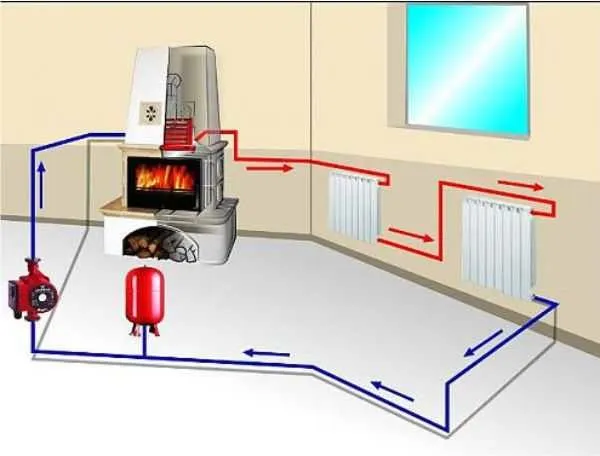

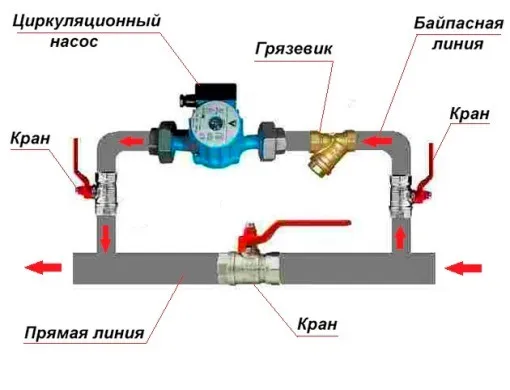

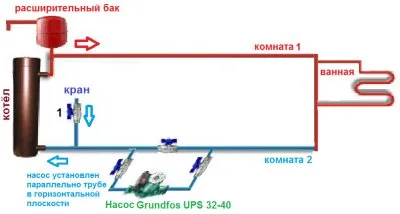

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

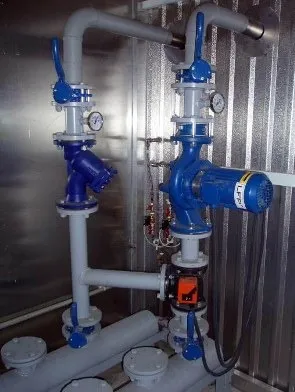

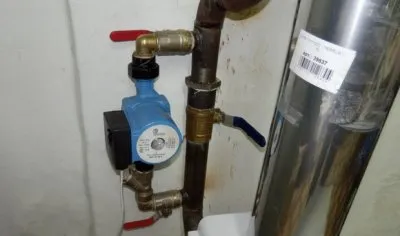

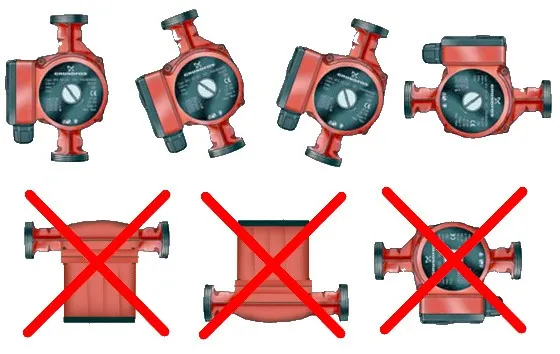

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

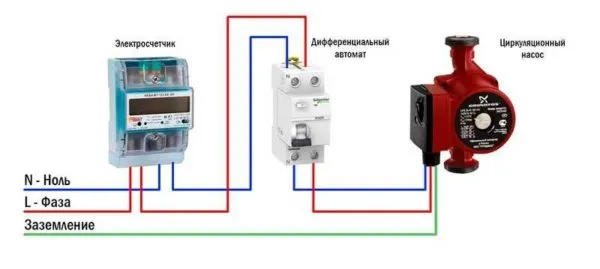

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

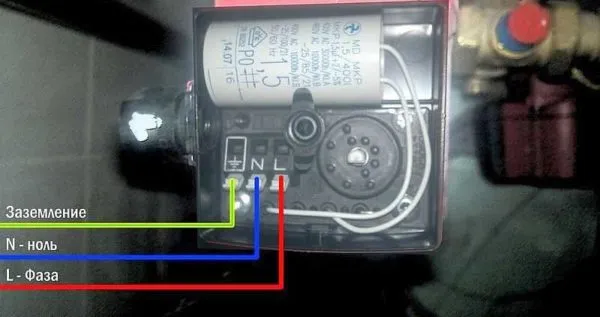

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

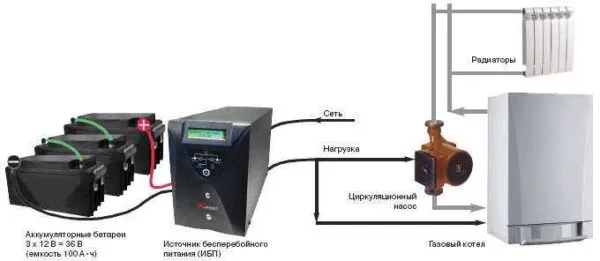

Как подключить циркуляционник к электричеству через стабилизатор

Циркуляционные насосы отопления: вертикальный и другие

Сети отопления, где естественная самопроизвольная циркуляция воды, справляются с обогревом небольших домов. С помощью вертикальных циркуляционных насосов осуществляется принудительная циркуляция теплой воды в замкнутых отопительных системах, в результате чего могут обогреваться большие дома и дома с разветвленной разводкой труб.

Устройство и принцип действия

Циркуляционные насосы – это узкоспециализированное оборудование, назначение которого заключается в принудительной циркуляции воды. Насос включает в себя:

Корпус, который производится из нержавеющих металлов (стали, чугуна, латуни, бронзы) и сплавов;
Ротор. Для изготовления применяется керамика или высококачественная сталь;
Вал ротора. Включает в себя колесо-крыльчатку с лопастями;
Электродвигатель, имеющий определенную мощность, для приведения в движение ротора.

Вертикальный насос, как часть замкнутого трубопровода, всасывает жидкость с одной стороны, за счет вращения крыльчатки ускоряет ее движение, а затем выталкивает воду с другой стороны. Благодаря этому процессу на входе создается разряженное пространство, а на выходном патрубке – компрессия.

За счет равномерной работы оборудования поддерживается определенный уровень давления в отопительной системе. Однако, для увеличения его показателя необходимо применять специальное устройство. Циркуляционный насос, прежде всего, применяется для преодоления сопротивления на участках системы отопления.

Разновидности

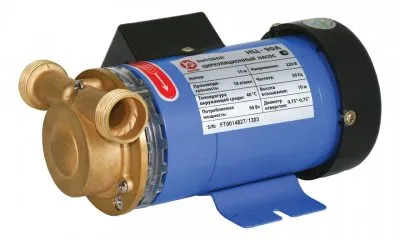

«Сухой» насос

В «сухом» устройстве нет прямого контакта ротора с водой, поскольку он защищается несколькими уплотнительными кольцами. Изготавливаются уплотнительные кольца из угольного агломерата, высококачественной стали или керамики, окиси алюминия – все зависит от типа применяемого теплоносителя.

Движение колец относительно друг друга инициирует запуск оборудования. Идеально отполированные детали, соприкасаясь друг с другом, образуют тонкую водяную пленку. Разница уровней давления наружного пространства и атмосферы системы отопления создает герметизирующее соединение. Благодаря пружинам кольца прижимаются навстречу друг другу, и в результате изнашивания деталей, они без посторонней помощи подгоняются друг к другу.

Период эксплуатации уплотнительных колец составляет не менее трех лет, при этом,сальниковая набивка менее долговечна и нуждается в постоянной смазке и охлаждении. Главная особенность работы этого агрегата – высокий уровень шума, что подразумевает под собой его установку в отдельное помещение. Коэффициент полезного действия составляет 80 процентов.

Применяя «сухой» циркуляционный агрегат со скользящими торцевыми кольцами, следует осуществлять контроль присутствия взвеси в перекачиваемой жидкости и общей степени запыленности помещения. Это объясняется тем, что при работе насоса с сухим типом ротора создаются воздушные завихрении, притягивающие частички пыли. Попадая в теплоноситель, мелкий мусор повреждает поверхность уплотнительных колец и нарушает герметичность. Работа «сухого» насоса характеризуется постепенным разрушением торцевых колец, поэтому они нуждаются в водяном слое между рабочими поверхностями. Водяной слой выполняет роль смазки.

В свою очередь, «сухие» насосы делятся на:

Горизонтальные насосы

Иначе их еще называют консольными. Передняя часть вала оснащена всасывающим патрубком, а корпус – нагнетательным патрубком. Электродвигатель устанавливается горизонтально.

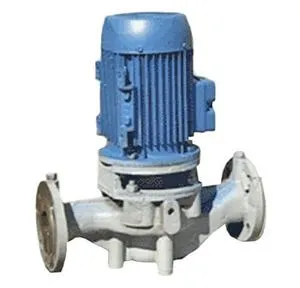

Вертикальные насосы

Патрубки имеют одинаковый диаметр и располагаются на одной оси. Электродвигатель монтируется в вертикальном положении.

Блочные насосы

Поступление теплоносителя осуществляется по осевому направлению, а выводится по радиальному направлению.

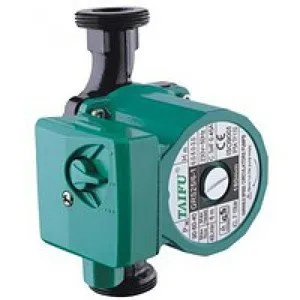

«Мокрый» насос

Отличается от «сухого» устройства тем, что крыльчатка погружается в теплоноситель, который одновременно смазывает и охлаждает двигатель. От попадания влаги электрическая часть двигателя защищается с помощью герметичного стакана из нержавеющей стали, который устанавливается между статором и ротором.

Для производства ротора используется керамика, на изготовление подшипников уходит графит или керамика. Корпус оборудования производится из латуни, бронзы или чугуна. Главная особенность работы «мокрого» типа – низкий уровень шума, долговечность, простые настройки и ремонт.

Показатель коэффициента полезного действия «мокрого» насоса ниже, чем у «сухого» агрегата приблизительно на 30 процентов, и составляет 50 процентов. Это обуславливается тем, что невозможна герметизация металлической гильзы, которая отделяет статор от носителя тепла, при немаленьком диметре ротора. Однако, для бытового применения, где нет необходимости в циркуляции воды в системах отопления большой протяженности, такое оборудование применять целесообразно.

В конструкцию «мокрых» насосов входят:

Корпус оборудования;
Электрический мотор со статором;
Короб с клеммниками;
Рабочее колесо;
Картуш, состоящий из вала с подшипниками и ротора.

Модульная сборка «мокрого» насоса позволяет заменить поломанную часть агрегата на новую.

В «мокрые» циркуляционные агрегаты устанавливаются одно- или трехфазные электродвигатели. Крепление оборудования к трубопроводу системы отопления осуществляется резьбовым или фланцевым соединением – на тип крепления влияет мощность и производительность насоса.

За счет строго горизонтального положения вала обеспечивается доступ воды к подшипникам, которая используется как смазочный материал. Следовательно, чтобы работа оборудования была бесперебойной и продолжительной, необходимо соблюдать это правило.

Выбор циркуляционного насоса

Выбирая насос для системы отопления, прежде всего, необходимо обращать внимание на его производительность. Следует отметить, что под качественным отоплением не всегда подразумевается выбор большого насоса с высокой мощностью. Такой насос создает излишний шум, имеет высокую стоимость, да и потребности нет в таком насосе.

Для грамотного выбора насоса требуется точный расчет производительности агрегата, который будет оптимально подходить для дома. Для расчета потребуются следующие данные: диаметр трубопровода, температура теплоносителя, напор, пропускная способность и мощность котла.

Следует также знать, какой объем воды проходит в минуту через систему отопления. Кроме этого, рассчитывается количество воды, которое необходимо для нормальной работы радиатора и уплотнительных колец системы отопления.

На мощность насоса влияет длина трубопровода системы отопления. Зачастую, на 10 метров трубопровода требуется приблизительно 0,5 м напора насоса.

Для расчета расхода теплоносителя необходимо просто его прировнять к мощности котла. Например, мощность котла равна 25 кВт, следовательно, расход теплоносителя равен 25 литров в минуту. Батареи с мощностью 15 кВт нуждаются в 15 литрах воды в минуту. Стоит отметить, чем диаметр трубопровода меньше, тем больше будет сопротивления при передвижении теплоносителя.

Трубы, имеющие небольшое сечение, обладают высоким гидравлическим сопротивлением, следовательно, появляется необходимость установки оборудования с высокой мощностью. Трубы с небольшим диаметром не нуждаются в установке высокопроизводительного оборудования.

Расчет, приведенный выше, условен и может применяться только для отопительных систем небольшой протяженности. В других ситуациях лучше всего обратиться за помощью к специалистам или пользоваться формулами из СНиПа 2.04.05-91.

Технология монтажа насоса

Схемы установки

Бывают однотрубные и двохтрубные схемы. Однотрубная схема монтажа подразумевает постоянный расход теплоносителя и небольшой температурный перепад. Двухтрубная схема установки подразумевает переменный расход теплоносителя и высокий температурный перепад.

Выбор места установки насоса

Схема установки оборудования должна учитывать необходимость периодического обслуживания оборудования.

Раньше устройства с «мокрым» типом ротора устанавливались в обратку. Было мнение, что охлажденная вода, которая омывала рабочую часть агрегата, способна продлить эксплуатационные свойства сальниковой начинке, роторам и подшипникам. Современный рынок занимается выпуском насосов с деталями и узлами, изготовленными из материалов, которые не портятся от горячей воды, поэтому установка их возможна, как на обратном трубопроводе, так и на подающем.

Для повышения давления в области всасывания устройство монтируется на подающем трубопроводе, при этом он располагается недалеко от расширительного бака. Такая схема монтажа создает высокую температуру на заданном участке системы отопления. Только перед тем, как установить байпас с насосом, необходимо удостовериться, что оборудование способно вынести давление горячей воды (двухтрубная схема монтажа).

Для реконструкции системы отопления с мембранным баком установку байпаса с агрегатом осуществляют на обратку. Также рекомендуется приближение насоса к расширительному баку. Если из-за этого сильно осложняется доступ к оборудованию, то есть возможность монтажа на поставляющий тепло трубопровод, однако, потребуется врезка обратного клапана, который располагается вертикально.

Расположение устройств при подключении насоса

Для правильной установки насоса необходимо соблюдать ряд правил:

Шаровые краны должны устанавливаться по обе стороны оборудования. С их помощью обеспечивается демонтаж агрегата для обслуживания и осуществления ремонта.
Перед насосом монтируется фильтр, необходимый для защиты системы от механических частиц, которые поступают с водой.
Верхняя часть байпаса оснащается воздушным клапаном ручного или автоматического типа, предназначенного для удаления скопившегося воздуха.
На корпусе указана стрелка, направление которой следует соблюдать. Направление перемещения теплоносителя должно совпадать с направлением этой стрелки.
Установка «мокрого» насоса должна быть строго в горизонтальном положении, чтобы не допустить повреждения рабочей части прибора в случае, когда электродвигатель будет не полностью погружаться в воду.
Клеммы агрегата должны «смотреть» наверх.
Для защиты всех резьбовых соединений необходимо использовать герметик и прокладки между сопряженными частями.

Для безопасности применения насоса подключение его следует осуществлять в розетку с заземлением. Поэтому, перед установкой насоса для отопления, необходимо обеспечить заземление.

Последовательность работ

Если установка осуществляется в действующую систему, предварительно сливается теплоноситель. Отопительная система, которая много лет интенсивно эксплуатировалась, нуждается в нескольких наполнениях и сливаниях, чтобы полностью очистить систему от механических загрязнений.
Функциональная цепочка из арматуры и агрегата устанавливается согласно вышеописанным правилам в месте, запланированном для врезки оборудования.
По завершении всей установки оборудования и арматуры, система отопления заполняется водой.
После необходимо открыть центральный винт, чтобы удалить лишний воздух из насоса. Находится этот винт на крышке корпуса. Об удалении всего лишнего воздуха можно будет узнать по выступившей из отверстий воды.

Вывод воздуха должен проводиться перед каждым запуском насоса с ручным управлением, для чего открывается клапан, включается насосный агрегат на пять минут, и «развоздушивание» еще раз повторяется. Запускать насос с ручным управлением, пока система имеет воздух, и пока в ней нет воды, не следует.

Стоимость монтажа

На стоимость монтажа циркуляционного насоса влияют модель самого агрегата, сложность обводных труб и количество контуров трубопровода.

Подача или обратка — где установить циркуляционный насос в систему отопления?

Циркуляционный насос улучшает работу систем отопления.

Наличие такого прибора в контуре предоставит возможность регулировать температуру в помещениях, повысит теплоотдачу.

Большинство приборов устроены достаточно просто, что позволяет домовладельцам устанавливать их своими руками.

Функционал циркуляционного насоса в системе отопления

Назначение состоит в ускорении и регулировании движения потока теплоносителя в контуре:

в системах с принудительной циркуляцией (особенно если подача идёт на два и более этажа);
в системах, рассчитанных на естественную циркуляцию, он значительно повышает эффективность обогрева.

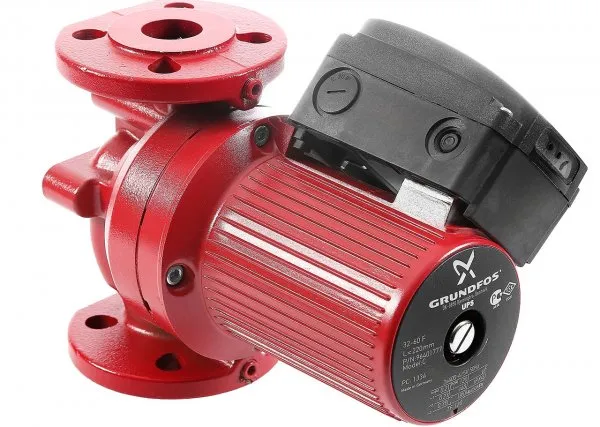

Фото 1. Циркуляционный насос модели UPS 32-100 с мокрым ротором, производитель – «Grundfos», Дания.

В частных домах обычно устанавливают устройство с мокрым ротором:

бесшумные;
не требующие техобслуживания;
с экономичным энергопотреблением.

Для контуров с большой протяжённостью и систем, обслуживающих многоэтажные дома, покупают устройства с сухим ротором, мощные, с высоким КПД.

Таким приборам требуется регулярный осмотр и текущий ремонт. Их приходится устанавливать в особых помещениях или там, где их шум не будет мешать.

Что учитывают при выборе правильного расположения

При установке прибора в контур учитывается:

верная ориентация (указывается в инструкции, горизонтально или вертикально);
правильная обвязка (правильно подобранный комплект дополнительных устройств);
если присутствует две и более веток, то оптимальным вариантом является установка отдельного насоса на каждую (в этом случае удаётся сразу достигать равной температуры в помещениях по каждой ветке и экономнее расходовать топливо).

Где лучше установить: подача или обратка

Профессионалы рекомендуют ставить насос перед первым ответвлением контура. Прибор рассчитан на температуру перекачиваемой жидкости до 115°С, поэтому выбор трубы подачи или обратки не принципиален.

Это значимо при установке в систему с паровым котлом, так как на выходе теплоноситель имеет температуру выше 100°С, что неприемлемо. На трубе обратной подачи температура устанавливается в пределах нормы.

Обратка — единственный вариант для котлов на твёрдом топливе за исключением систем с автоматизированным контролем.

Важно! Котлы без автоматики часто перегревают теплоноситель до кипения, поэтому в насос, установленный в подачу, попадает пар. Это приводит к почти полной остановке движения жидкости по контуру и аварийной ситуации, даже взрыву.

Насос на обратке также может оказаться наполненным паром, но в этом случае увеличивается время срабатывания предохранительного клапана, что позволяет решить проблему и избежать несчастья.

Куда ставить насос: схемы

Для различных систем разработаны стандартные схемы подключения циркуляционного прибора. Учитываются такие важные моменты:

Лёгкость

Как должен стоять насос: процесс установки

накидными гайками;

Установка подразумевает последовательное размещение необходимых компонентов, без которых насос выйдет из строя.

Запорная арматура (ставится с двух сторон, при необходимости отрезок с насосом выключается из системы).

Предусматривается отдельная ветка для насоса (байпас), это позволит пользоваться естественной циркуляцией.

фильтр грубой очистки (ставится перед насосом);
обратный клапан (нужен в системах с расширительным баком или при установке двух насосов);
воздушный клапан для удаления воздуха из труб (в некоторых моделях он встроен изначально, тогда в цепочке он не нужен).

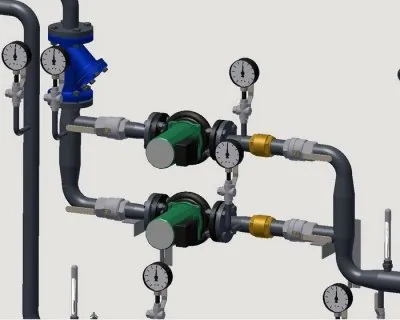

Одного насоса достаточно для системы с одним котлом, дополнительные устройства ставятся если:

два и более котла;
сложные разветвления контура;
установлена буферная ёмкость;
при большой протяжённости контура (нескольких этажей);
при системе «тёплый пол»;
есть два и более котла с разными типами топлива;
установлен теплоаккумулятор (дополнительная ёмкость, в которой жидкость охлаждается и подаётся в систему при необходимости);
устройства для перекачивания устанавливаются на байпасе, что позволит пользоваться естественной циркуляцией.

Внимание! Для насоса прокладывается отдельный кабель с автоматом. Не рекомендуется просто включать его в обычную розетку. Для безопасности должно быть заземление и автомат, срабатывающий при скачках напряжения.

Полезное видео

Ознакомьтесь с видео, в котором рассказываются различные схемы установки циркуляционного насоса.

Можно ли поставить самостоятельно

Не следует забывать, что при несоблюдении правил установки в лучшем случае придётся обходиться без отопления, в худшем — может произойти авария.

Поэтому рекомендации производителя, требования по безопасному подключению к сети и правила установки устройства должны быть соблюдены.

Как установить циркуляционный насос в систему отопления

Принцип принудительной циркуляции теплоносителя стал непременным атрибутом современных систем водяного отопления. Тот факт, что нагнетание воды насосом имеет преимущество перед старыми самотечными системами, ни у кого сомнений уже не вызывает. Поэтому в большинстве частных жилищ уже выполнена или в скором времени произойдет установка циркуляционного насоса в систему отопления. Не говоря уже о вновь монтируемых инженерных сетях, где он присутствует еще со стадии проектирования. Рассмотрим, как правильно выполнить работы по монтажу насоса и его подключению.

Где надо ставить насос?

Роль перекачивающего устройства в отопительных системах всем ясна. Но часто возникают вопросы по месту его монтажа. Тут вариантов всего два:

на подающем трубопроводе после котла и группы безопасности;
на обратной магистрали непосредственно перед котлом.

Количество сторонников монтажа в обратном трубопроводе велико, но мало кто из них может аргументировать свою позицию, как и любители ставить агрегат на подаче. Так вот, на практике место установки абсолютно не играет роли и не оказывает никакого влияния на работу и тепловую мощность системы. Также ошибочны утверждения, что благодаря более низкой температуре в обратке насос прослужит дольше, тянуть легче, чем толкать и прочие высказывания в том же духе.

В частных домах температура в подающей магистрали редко достигает 70 ºС, не говоря уже о расчетных 90 ºС. Исключение – холодные северные регионы, но там подход к вопросам обогрева зданий стоит несколько серьезнее. Сами же циркуляционные агрегаты рассчитаны на высокую температуру воды и заклинивают они по другим причинам, например, из-за низкого качества теплоносителя, содержащего разные примеси. С точки зрения гидравлики монтаж циркуляционного насоса можно осуществлять на любую из двух ветвей, параметры системы от этого не изменятся.

Тогда почему чаще всего агрегат ставят на обратную магистраль? Все достаточно просто. В случае какой-то неисправности и перегрева котла вода в его баке начнет закипать, и пароводяная смесь двинется в систему. Но ведь насос может перекачивать только несжимаемую среду, то есть, жидкость. Когда в него попадет пар, процесс перекачки прекратится, теплоноситель в сети остановится, а котел ожидает взрыв, если не принять меры.

Важно. Большинство современных теплогенераторов хорошо защищены от перегрева, тут беспокоиться не о чем. В этом отношении опасность представляют лишь твердотопливные котлы, поэтому около них надо выполнять монтаж насоса только в обратку.

Порядок выполнения работ

Чтобы установить и подключить насос своими руками, нужно соблюдать следующий порядок производства работ:

если котел работает, то надо его остановить и дать время теплоносителю остыть;
опорожнить систему либо котловой контур, если предусмотрена такая возможность. Когда обвязка теплогенератора выполнена правильно, сливать из него воду не придется, достаточно отсечь его от системы с помощью соответствующей арматуры;
если система – самотечная, то байпасный узел с насосом и кранами можно собрать заранее;
выполнить врезку узла либо только насоса в подающий или обратный трубопровод, придерживаясь правил, изложенных выше;
произвести электрическое подключение циркуляционного насоса.

Совет. Мы не будем изобретать велосипед и предлагать здесь схему электрических соединений. Таковая имеется в инструкции по эксплуатации любого агрегата, даже китайского производства.

Дальнейшие действия заключаются в заполнении системы водой и стравливании из нее воздуха с помощью кранов Маевского и клапанов. Далее, не помешает произвести осмотр места монтажа с целью обнаружения протечек. Если их нет, то можно смело запускать циркуляционный насос в работу. Не забудьте открыть краны, отсекающие агрегат и перекрыть прямую линию, если он установлен на байпасе.

Заключение

С первого взгляда можно подумать, что правильно установить циркуляционный насос не представляет особого труда. Это и на самом деле так, если имеется опыт монтажных работ. Когда такого опыта нет, советуем хорошо изучить документацию, прилагаемую к изделию производителем.

Практичные советы, как правильно устанавливать насос на отопление, в каком месте и каком положении

Для ускорения движения воды по трубам устанавливают специальный насос. Благодаря этому устройству система гораздо быстрее прогревается, монтаж этого устройства имеет множество преимуществ.

При самостоятельном выполнении работ возникает вопрос, как правильно устанавливать насос на отопление, в каком месте и в каком положении его лучше монтировать?

В данной статье будут рассмотрены эти вопросы, и описано, как подключать насос к электрической сети.

Что такое циркуляционный насос, его предназначение

Данное устройство представляет собой прибор, который дает возможность принудительно перемещать с необходимой скоростью нагретую воду по отопительной системе.

В тех системах, где предусмотрено естественное движение воды, агрегат не монтируется. Исследования показали, что благодаря циркуляционному насосу газ или электричество, используемые для нагрева воды, экономятся на 20-30 процентов.

Откуда берется эта экономия? В случае, когда подогретая вода принудительно перемещаются по трубам и радиаторам отопления, она быстрее возвращается в нагревательный прибор или котел.

При возвращении теплоносителя его температура на несколько градусов выше, чем без использования устройства, следовательно, котел затрачивает меньшее количество энергии для подогрева воды.

Благодаря тому, что нагретая вода быстрее поступает к радиаторам отопления, обогрев дома значительно ускоряется, в помещении намного быстрее становится тепло.

Какие параметры следует учитывать, выбирая агрегат

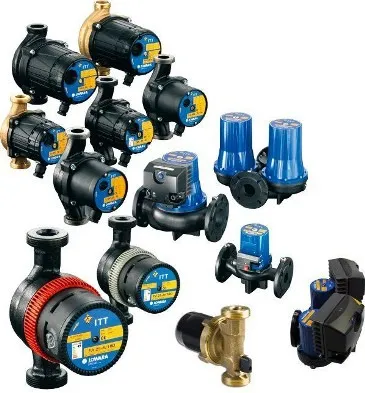

В магазинах можно увидеть большой выбор циркуляционных насосов от разных изготовителей. Тот человек, который не разбирается в отопительных системах, может растеряться, не понимая, какое устройство лучше купить.

Во время подбора агрегата важно учитывать следующие факторы и параметры:

какая требуется продуктивность или производительность агрегата. Рассчитывают необходимую продуктивность, исходя из параметров отопительной системы и предполагаемой загруженности прибора;

в каких условиях будет работать оборудование. Агрегаты отличаются между собой по виду теплоносителя, материалу изготовления, сечению трубопровода, температурному режиму, и прочим параметрам;

каково значение напора или давления воды в трубопроводе. Агрегат должен быть способным выдерживать гидравлическое сопротивление, чтобы он не сломался и не дал протечку;

какое количество помещений будет отапливаться, и какой объем имеют эти комнаты.

Кроме того, во время подбора лучше отдать предпочтение агрегату, имеющему удобную регулировку скорости вращения крыльчатки, благодаря этому оборудование можно настраивать на оптимальную скорость.

Схемы установки

Есть несколько схем монтажа устройства проточного. Специалисты говорят, что устанавливать этот прибор важно таким образом, чтобы в будущем им было удобно пользоваться и обслуживать его.

При монтаже на подающую трубу его монтируют после группы безопасности и той арматуры, которая отсекает нагревательный прибор.

При установке агрегата на обратку, он монтируется перед тепловым генератором, при этом рядом с насосом обязательно устанавливают фильтр, улавливающий грязь и мусор, благодаря чему не придется приобретать и устанавливать дополнительные краны.

Схема установки агрегата на обратку

По такой схеме циркуляционное оборудование устанавливают в открытые и закрытые системы.

Посмотрим видео о том, где и как лучше установить циркуляционный насос в отопительной системе:

При монтаже агрегата в ту открытую систему, которая может функционировать в любом режиме, агрегат вместе с отсекающими кранами монтируют на байпасе, при этом в прямую трубу вставляют запорный кран, который закрывается когда включается само устройство.

Можно приобрести готовую байпасную систему, в которую монтирован насос, в таком готовом узле установлен обратный клапан, заменяющий запорную арматуру.

Такой вариант не рекомендуется устанавливать, если система будет работать самотеком, так как обратный клапан образует слишком высокое сопротивление. Вместо него ставят лепестковый клапан, однако он устанавливается строго горизонтально.

Если устройство будет подключаться к твердотопливному котлу, то специалисты рекомендуют устанавливать насосный агрегат на обратку, то есть на трубу, которая идет из отопительной системы к нагревательному прибору.

Посмотрим видео об установке циркуляционного насоса в отопительную систему:

Обязательно ли устанавливать байпас, зачем он нужен

Байпас представляет собой простую перемычку, которая устанавливается на трубу, это обходной путь, по нему теплоноситель будет передвигаться, если открыты краны. Многие интересуются, обязательно ли монтировать байпас на систему с циркуляционным насосом?

Специалисты советуют устанавливать байпас, этот обходной путь необходим для:

настройки производительности отопительного контура;

исключения агрегата из работающей системы отопления;

предотвращения холостой работы;

снятия агрегата в любой момент для техобслуживания или ремонта.

Иногда отключают электричество, в таком случае насос перестает работать. Если нет ИБП, то в выключенном состоянии аппарат создает немалое сопротивление перемещению нагретой воды.

Чтобы циркуляция была беспрерывной и вода перемещалась по трубам беспрепятственно, как раз и нужен байпас.

Где лучше поставить насос, как определить место врезки

Выбирая места врезки агрегата в систему, желательно выбрать такое место, чтобы к агрегату не сложно было добраться для обслуживания. В прошлые годы оборудование устанавливали на обратную трубу, так как считали, что охлажденный теплоноситель не оказывает негативного влияния на сальники и ротор насоса.

Считалось, что при установке агрегата сразу после отопительного котла под воздействием горячей воды уменьшается эксплуатационный срок устройства.

Сегодня изготавливают насосы с такими сальниками и деталями, которые не изнашиваются и не повреждаются от постоянного контакта с нагретым теплоносителем, поэтому современные агрегаты разрешается устанавливать как на обратную трубу, так и на подающий трубопровод.

Чтобы увеличить давление во всасываемой зоне, насос рекомендуется монтировать в каком-либо месте подающей трубы, агрегат располагают рядом с установленным расширительным бачком.

Благодаря такому расположению, на этом участке системы гарантируется высокая температура.

Монтируя оборудование, таким образом, важно убедиться, что аппарат может выдерживать воздействие горячей воды.

Правила монтажа насоса на отопление, можно ли ставить прибор вертикально

Монтировать агрегат можно как на вертикальную, так и на горизонтальную трубу, однако важно соблюдать условие – насосная ось или вал обязательно должен располагаться строго в горизонтальном положении.

Если вал будет иметь вертикальное положение, то примерно 30 процентов производительности агрегата будет теряться.

Кроме того, важно соблюдать следующие рекомендации специалистов:

коробка, в которой находится электрическая схема и контакты, обязательно располагается сверху, в противном случае ее может залить водой вовремя протечки или аварии;

устанавливая прибор, нельзя забывать о направлении вращения крыльчатки, на корпусе обязательно нарисована стрелка, указывающая направление движения теплоносителя;

для удобства снятия агрегата, чтобы не пришлось полностью сливать воду из системы, до и после этого устройства устанавливают два шаровых крана;

на устройстве с двух сторон имеются накидные гайки-американки, посредством которых агрегат удобно прикручивается к резьбе трубопровода или отсекающего крана.

Перед насосом рекомендуется монтировать фильтр, который будет собирать мусор из системы отопления.

Устройство лучше всего монтировать на обводную линию – байпас, особенно если система отопления уже собрана и функционирует.

Как поставить насос без сварки

Чтобы врезаться в металлический трубопровод без использования сварочного аппарата, применяется специальный фитинг, состоящий из фланца, узлов крепления патрубка, отвода, иногда эти специальные фитинги оснащаются шаровым вентилем для перекрытия подачи воды.

Первым делом на трубопровод устанавливается этот фитинг, после чего магистраль просверливается обычной дрелью.

Хотя фитинг стоит недешево, этот метод врезки один из безопасных.

Врезка проводится следующим образом:

На внутреннюю часть фитингового изделия наносится специальный герметик. В том месте, где будет просверливаться отверстие в магистрали, не нужно его наносить. Чтобы сделать соединение герметичным, применяется герметик, устойчивый к высокой температуре и не высыхающий со временем.

Монтируется фитинг на трубу, и винты надежно затягиваются. Во время зажима важно следить, чтобы не было перекоса.

Дрелью просверливается отверстие, через которое будет подаваться теплоноситель на сам прибор.

Устанавливается еще один фитинг и просветляется второе отверстие в трубе.

Монтируется байпас с насосом.

Кроме фитингов, можно сделать врезку и установить агрегат без использования сварки с помощью резьбового соединения или посредством монтажа специального фланца.

Установка насоса в частном доме

Важно придерживаться следующей последовательности действий:

если установка выполняется в действующую систему, первым делом сливается вода;

устанавливают шаровые краны с одной и с другой стороны от насоса, благодаря им можно будет демонтировать устройство для его ремонта или обслуживания;

каждое резьбовое соединение защищают уплотнительными прокладками и герметиком;

рекомендуется монтировать агрегат не на магистраль, а на байпас, то есть на обходную трубу, благодаря чему отопительная система сможет функционировать без насоса;

после установки устройства, система заполняется водой;

на крышке прибора открывают винт, чтобы убрать воздух, находящийся в насосе. Когда из отверстия начнет идти вода, винт закрывают.

После проверки герметичности системы, устройство подключают к электросети и выполняют тестовое включение.

Два насоса в отопительной системе, когда нужен монтаж второго агрегата

Чаще всего достаточно монтажа одного насоса, однако если отопительная система имеет сложную схему, устанавливают два или больше агрегатов.

Их монтаж требуется, если:

в отопительной системе задействовано два или больше котлов;

в схеме есть буферный резервуар;

система отопления разделена на несколько веток, каждая из которых обслуживает разное оборудование, например, радиаторы, теплый пол и прочее;

имеется гидравлическое разделение;

требуется организовать циркуляцию теплоносителя в разных контурах теплого пола.

Если организуется отопительная система в 2-4 этажном доме, используют несколько перекачивающих агрегатов, которых может быть от 3 до 10.

Установка насоса в систему открытого типа

В открытую систему агрегат монтируется таким же образом, как в систему закрытого типа. Устанавливать насос разрешается как на подающую, так и на обратную трубу.

Если расширительный бак открытого типа и циркуляционный агрегат монтируется на обратную трубу, лучше всего устанавливать его на байпас, с обеих сторон монтируют отсекающие краны, а перед насосом устанавливается грязевик.

В таком случае на магистральную трубу врезается шаровой кран, который закрывают, когда прибор работает. Такая установка позволяет системе работать как в самотечном, так и в принудительном режиме.

Подключение к электричеству

Есть, как минимум пять разных методов подключения насосного устройства к электрической сети:

Включение в обычную розетку.

Подключение через автоматический выключатель.

Установка термостата.

Включение через источник бесперебойного питания.

Подключение к автоматической системе котла.

Первый вариант специалисты не рекомендуют использовать, ведь если аппарат зальет водой, можно получить электрический разряд. Гораздо надежнее использовать дифференциальный автомат, который в случае неполадки выключит электропитание насоса.

При использовании источника бесперебойного питания, устройство подключается к специальным разъемам ИБП, к этим разъемам при необходимости подсоединяют и теплогенератор.

Схема подключения через стабилизатор напряжения

А чтобы подключить насосный агрегат к автоматике котла, необходимо иметь знания и опыт в данной сфере, для этого лучше пригласить специалиста.

Оптимальная скорость работы насоса в системе

На современных устройствах имеется переключатель скоростей, которых может быть от трех до семи.

Чтобы избежать гидравлических расчетов, оптимальная скорость вращение крыльчатки насоса определяется таким образом:

при помощи поверхностного термометра измеряется температура трубопровода до теплогенератора и после него;

если разница температур составляет более чем 20 градусов, то ускоряют скорость работы агрегата, и через полчаса замеряют температуру еще раз;

если температурная разница меньше чем 10 градусов, замедляют скорость работы агрегата. Важно, чтобы разница температуры на подающей трубе и на обратке была в пределах 15 градусов.

Итак, соблюдая рекомендации из данной статьи, установка и подключение насоса пройдет успешно.

Но если нет знаний и навыков в данной сфере, лучше обратиться за помощью к специалистам.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Источники:

http://stroychik.ru/otoplenie/ustanovka-cirkulyacionnogo-nasosa
http://kotel.guru/sistemy-otopleniya/cirkulyacionnye-nasosy/cirkulyacionnye-nasosy-otopleniya-vertikalnyy-i-drugie.html
http://ogon.guru/otoplenie/komponenti-sistemi/nasos/gde-stavit.html
http://cotlix.com/kak-ustanovit-cirkulyacionnyj-nasos-v-sistemu-otopleniya
http://wmforum.net.ru/praktichnye-sovety-kak-pravilno-ystanavlivat-nasos-na-otoplenie-v-kakom-meste-i-kakom-polojenii.html

В каком месте ставить циркуляционный насос?

Циркуляционный насос обычно ставят на горизонтальный участок трубы, находящейся между теплогенератором (например, котлом) и системой отопления. Это может быть как горизонтальный участок горизонтальной трубы, так и вертикальный участок, который переходит в горизонтальный.

Если у вас есть схема отопления с гидравлической развязкой, то циркуляционный насос следует установить на входной коллектор (обычно он располагается ниже отопительного котла). В этом случае насос обеспечивает движение теплоносителя через обратную линию системы отопления.

Кроме того, при выборе места установки циркуляционного насоса следует учитывать доступность для обслуживания и замены, а также шумоизоляцию. Обычно насос устанавливают на специальный кронштейн или на стену вблизи системы отопления.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.
