Что это такое

Кабель силовой — это электротехническое устройство, состоящее из одной или нескольких жил, и необходимо оно для обеспечения электроэнергией постоянных приемников. Расшифровка «кабель ВВГ» также включает в себя эту функцию.

Обратите внимание! Силовой кабель ввг отличается от ввгпнг тем, что дополнен с помощью разнообразных элементов, к примеру, поясной внешней изоляцией, экранирующим слоем и бронью. Конструкция зависит от функции со сферой применения источника.

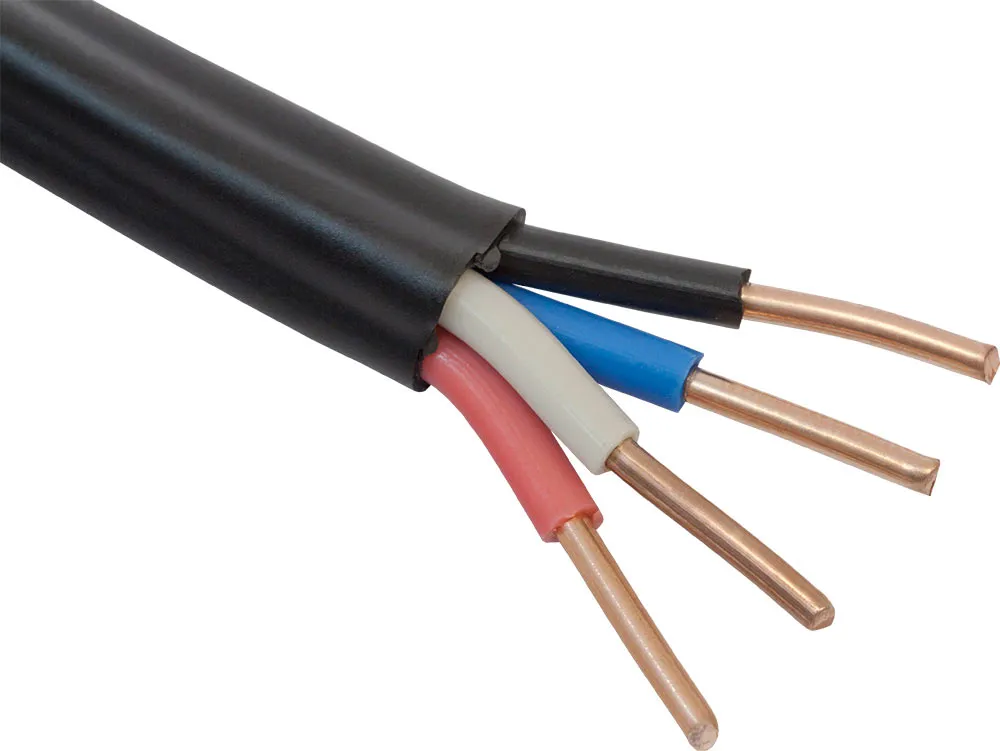

ВВГ — кабельный элемент, имеющий алюминиевую или медную жилу, поливинилхлоридный или полиэтилетоновый изоляционный слой, свинцовый/алюминиевый/полиэтиленовый/полимерный или поливинилхлоридный слой жильной оболочки. Также включает в себя броневую защиту, экранировку и дополнительные характеристики в виде горения и низкого дымовыделения.

Кабель ввг как основная разновидность ремонта частного строительства

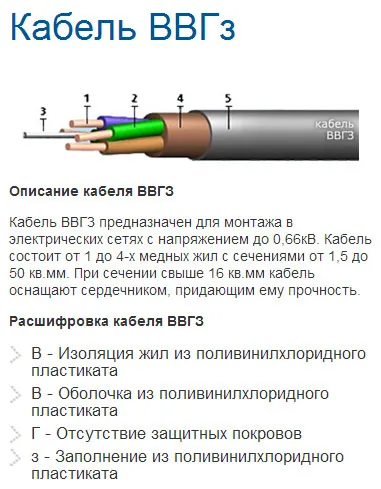

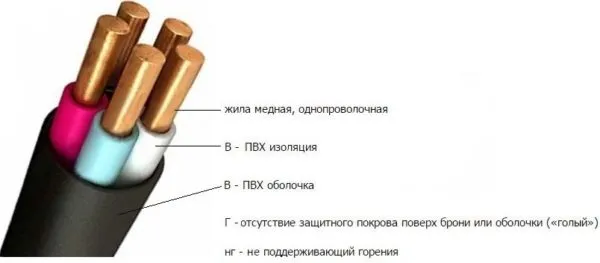

Ввг расшифровка выглядит так: В — изоляционная поливинилхлоридная жила, В — поливинилхлоридная оболочка и Г — защитная броневая оболочка. Проводник может быть одножильным или многожильным. В частных домах используется первый тип. Кабель бывает круглый или плоский, нулевой или фазный.

Описание и техническая документация

Размеры кабеля во многом зависят от количества и типа жил, которые в него входят. Минимальный диаметр жилы даёт 1,5 мм2 в площади её сечения. Максимальная же площадь сечения жилы равняется 240 мм2 в одножильном кабеле, 95 мм2 в двух-, четырёх- жильном и до 50 мм2 в пятижильном. Сечения нулевых жил (в случае меньшего сечения, чем основные) и жил заземления в зависимости от сечения основных жил до 50 мм2 приведены ниже.

Основные жилы	1,5	2,5	4	6	10	16	25	35	50
Нулевая жила	1,5	1,5	2,5	4	6	10	16	16	25
Жила заземления	1,0	1,5	2,5	2,5	4	6	10	16	16

Гораздо реже встречаются и более крупные варианты. Наибольшее распространение среди кабелей ВВГ с жилами неодинакового сечения имеют кабели с тремя основными и одной нулевой жилой (так называемые «три с плюсом»).

Наружный диаметр электропровода прямо пропорционален числу жил и номинальному сечению. При площади в 1,5 мм2 диаметр кабеля начинается от размера в 5 мм и может доходить до 53,5 мм в четырёхжильных вариантах. Таким же образом увеличивается и масса одного килограмма кабеля, начинаясь с 39 кг/км и доходя до нескольких тонн, так что вес провода необходимо учитывать, когда проектируется его прокладка.

Номинальные и минимальные значения радиальной толщины изоляции для кабелей ВВГ сечением до 50 мм2 на рабочее напряжение 0,66 кВ и 1 кВ приведены в таблице.

Напряжение кабеля, квНоминальное сечение жил, ммНоминальная толщина изоляции, ммМинимальная толщина изоляции,мм

0,66	1 — 2,5	0,6	0,44
4 и 6	0,7	0,53
10 и 16	0,9	0,71
25 и 35	1,1	0,89
50		1,07
0,8	0,62	1,3
4-16	1,0	0,8
25 и 35	1,2	0,98
50	1,4	1,16

Толщина защитной оболочки электропровода ВВГ зависит от диаметра по скрутке изолированных жил под оболочкой. Номинальные и минимальные значения толщины оболочки приведены в таблице.

Диаметр под оболочкой, ммНоминальная толщина изоляции, ммМинимальная толщина изоляции,мм

До 6	1,2	0,92
6 – 15	1,5	1,18
15 – 20	1,7	1,35
20 – 30	1,9	1,52
30 – 40	2,1	1,69

Расшифровка и виды

Поскольку в аббревиатуре ВВГ на первом месте отсутствует буква «А», то жилы изготавливаются не из алюминия, а из меди. Две буквы «В» указывают на то, что оболочка каждой отдельной жилы и внешняя изоляция кабеля в целом производятся из поливинилхлорида. Стоящая на последней позиции буква «Г» говорит о том, что провод – голый, на нем нет брони или другой вспомогательной защиты. Именно поэтому востребованы дополнительные средства при наружной прокладке.

Модификации оболочки

ВВГ имеет огромное количество разнообразных модификаций. При этом аббревиатура дополняется буквами латиницы и/или кириллицы. С точки зрения конструкции, кабель идентичен независимо от модификации. В его состав добавляются определенные вещества, усиливающие те или иные свойства.

Подробнее о популярных модификациях ВВГ:

1. ВВГнг. Приставка «нг» указывает на то, что данная модель кабеля является негорючей. В ПВХ-оболочку добавляют особые ингредиенты, не распространяющие горение. Кабель не будет гореть сам по себе и не поддерживает процесс даже в случае групповой прокладки с другими проводами.
2. ВВГнг LS – разновидность негорючего ВВГ, который при воздействии огня выделяет минимальное количество дыма.

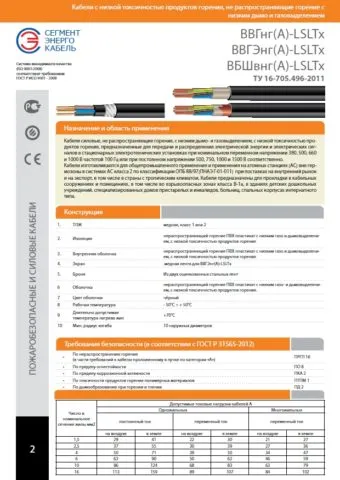

3. ВВГнг LSLTx. Такой провод, помимо минимального выделения дыма, не выбрасывает в окружающую среду токсичные вещества. Изделие не загорится при воздействии огня в течение продолжительного времени, благодаря чему может использоваться в системах аварийного освещения или на участках, где предъявляются высокие требования к пожарной безопасности. К таковым можно отнести медицинские и детские учреждения.
4. ВВГнг HF – кабель, оболочки которого не содержат галогенных веществ, в том числе хлора. В результате при выделении дым (пусть и в минимальном количестве) не содержит токсинов.
5. ВВГнг FRLS – вариант ВВГ, характеризующийся наибольшей устойчивостью к огню и предназначенный для группового монтажа. Кабель не будет возгораться даже при воздействии открытого огня (до трех часов). Возможным это стало благодаря содержанию слюды в защитной оболочке. В процессе горения выделяется минимум дыма.
6. ВВГ-Пнг – плоский силовой провод с двумя или тремя жилами.

Подводя итог, отметим, что в конструкцию любой разновидности ВВГ-кабеля заложена поливинилхлоридная оболочка, не поддерживающая горения при индивидуальном монтаже. Для групповой прокладки требуется подбирать иные модели с приставкой «нг».

Число токоведущих жил и их форма

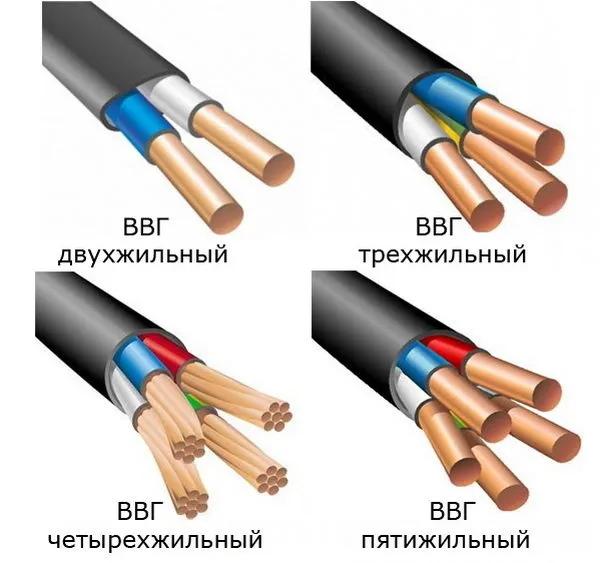

Независимо от модификации, ВВГ может изготавливаться с разным количеством проводников – от двух до шести штук. При этом существуют одножильные и многожильные провода сечением 1,5-250 кв. мм. В магазинах можно найти вариации ВВГ с нулевым и защитным проводами. Их отличают уменьшенный диаметр и характерная окраска синим цветом.

Также варьируется форма жил – круглая или сегментная. Последние производятся для провода огромного сечения, чтобы уменьшить диаметр. В случае применения круглых токоведущих жил все промежутки заполняются с помощью пластиката. В модели ВВГнг небольшого диаметра (до 25 мм) заполнение может отсутствовать.

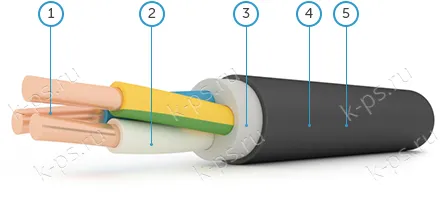

Конструкция ВВГ

1. 1. Медная токопроводящая жила
2. 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси – для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
5. 5. Оболочка из ПВХ пластиката

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
круглой	секторной (сегментной)
Однопроволочная	–
Многопроволочная

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм2 и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
Основная	25	35	50	70	95	120	150	185	240	300	400
Нулевая или заземления	16	16	25	35	50	70	70	95	120	150	185

Маркировка ВВГ

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

Число жил в кабеле, шт.	Цвет изоляции жилы
Порядковый номер жилы
1	2	3	4	5
2	Серый*	Синий	–	–	–
3	Серый*	Коричневый	Черный	–	–
	Серый*	Синий	Зеленый-Желтый	–	–
4	Серый*	Коричневый	Черный	Синий	–
	Серый*	Коричневый	Черный	Зеленый-Желтый	–
5	Серый*	Коричневый	Черный	Синий	Зеленый-Желтый

Синий – нулевая жила

Зеленый-Желтый – жила заземления

(* – или натуральный)

(** – по согласованию с заказчиком)

Маркировка по пожарной безопасности

Полное описание свойств кабеля можно составить по основной и дополнительной маркировке. У кабеля ВВГ начинается расшифровка с наличия или отсутствия буквы «А» в ее начале. Если ее нет, значит кабель медный, а в противном случае – алюминиевый. Буквы «В» обозначают материал изоляции: на жилах и наружной – в обоих случаях используется поливинилхлорид. Последняя буква «Г» говорит про отсутствие наружного бронированного покрытия – такой кабель, с мягкой оболочкой, считается голым. Буква «п», если она стоит после литер ВВГ, означает, что кабель плоский – жилы в нем уложены в ряд, а не скручены между собой. Также встречаются обозначения «Т» и «УХЛ», которые показывают тропическое исполнение изоляции или рассчитанное на умеренный и холодный климат.

Кроме основных литер в маркировке кабеля могут присутствовать дополнительные, указывающие что противопожарные свойства изоляции отличатся от стандартных.

• нг – показывает, что в случае укладки проводов в одном кабель канале, при значительном перегреве одного из проводов изоляция не воспламенится, а будет только тлеть, предохраняя соседние провода от воспламенения;
• нг-ls – изоляции при тлении выделяет в воздух пониженное количество дыма и угарных газов;
• нг-hf – даже в случае возгорания изоляции в воздух будет выделяться минимальное количество вредных смол и газов, которые могут оказывать коррозионное воздействие;
• если к перечисленным обозначениям добавляется приставка «fr», это указывает на огнестойкость изоляции, что достигается использованием слюдосодержащей обмотки.

Провода могут быть пронумерованы или с цветной маркировкой, причем производители применяют цельную покраску жилы провода и частичную – когда цветная только часть изоляции, обычно это полоска шириной 1 мм. Если токопроводящих жил две, то их расцветка в обязательном порядке включает в себя синий нулевой провод, а если три и больше, то заземляющий желто-зеленый.

Характеристики кабеля ВВГ

Все характеристики любого кабеля можно условно разделить на механические и на электрические. Для нас важны оба эти параметра поэтому давайте остановимся на каждом из них подробнее.

Механические характеристики кабеля ВВГ

Начнем наш разговор с механических характеристик. Под данным параметром мы подразумеваем стойкость кабеля к механическим, температурным и химическим воздействиям.

Диаметр изгиба кабеля по ГОСТ

• Первым в списке свойств будет радиус закругления кабеля. Он зависит от типа жил, из которых изготовлен кабель, и дает понятие насколько сильно можно изгибать кабель при монтаже. Согласно ГОСТ для одножильных кабелей этот параметр составляет 10 диаметров кабеля, а для многожильных кабелей составляет 7,5 диаметров. Более подробно с особенностью данного параметра вы можете познакомится на видео.
• Следующим важным параметром являются температурные режимы. Для примера возьмем кабель силовой ВВГ 3×1,5. Его нормальными режимами эксплуатации являются температуры от -50⁰С до +50⁰С. Для любых кабелей и проводов с виниловой изоляцией это является нормой.

На фото характеристики кабеля ВВГ

• В то же время монтировать такой кабель можно лишь при температуре изделия не ниже 15⁰С. Если предполагается монтаж при более низких температурах, то кабель предварительно прогревают. Если монтаж вы выполняете своими руками, то прогрев лучше выполнять за счет подключения к кабелю соответствующей нагрузки.
• Но в аварийных режимах кабели ВВГ должны нормально выдерживать и более высокие температуры. Так температура до +70⁰С считается нормальной. А периодически, на время протекания токов короткого замыкания, кабель должен выдерживать температуры до +160⁰С.

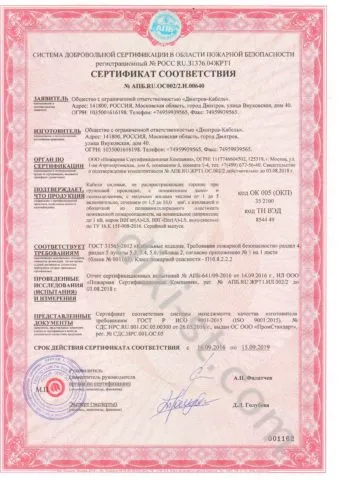

Сертификат производителя кабеля ВВГ

• Также сертификат соответствия должен подтверждать способность кабеля работать при относительной влажности до 98%. И это при температуре 35⁰С. Изделия же в тропическом климатическом исполнении должны быть стойки к образованию грибков.

Другие механические характеристики кабелей ВВГ

• Кроме приведенных, существуют и другие механические характеристики кабелей ВВГ. Например, прочность на растяжение, удлинение на разрыв, требования по старению изоляции и уменьшению ее массы, но такие параметры навряд ли будут интересны непрофессионалам. Поэтому в нашем обзоре мы не будем их рассматривать.

Электрические характеристики кабеля ВВГ

Но как бы то ни было кабель – это, в первую очередь, проводник. Поэтому электрические параметры не менее важны чем механические. Им то мы и уделим наше внимание напоследок.

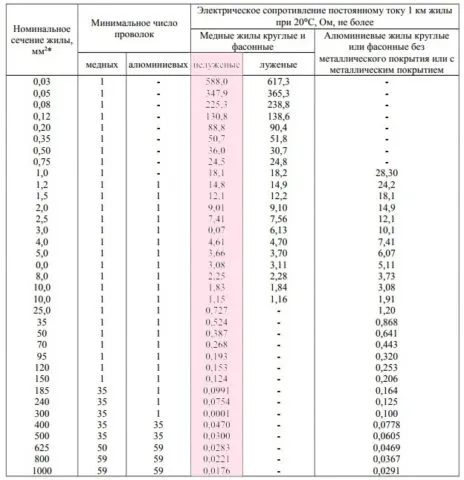

Сопротивление жил кабеля ВВГ

• Одним из основных электрических параметров является сопротивление провода. Этот показатель зависит от типа жилы и ее сечения. Для примера ВВГ 3×1,5 кабель силовой с одножильным проводом будет иметь сопротивление не более 12,1 Ом/км. А кабель с сечением в 35 мм2 сопротивление не более 0,524Ом/км.

Обратите внимание! Данные цифры приведены для температуры жилы в 20⁰С. При изменении температуры изменяется и сопротивление, поэтому при выполнении замеров в других температурах следует пользоваться поправочными коэффициентами.

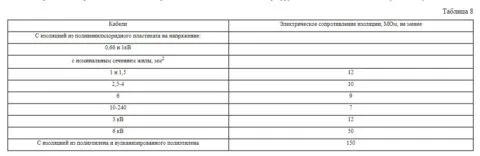

Электрическое сопротивление изоляции кабеля ВВГ

• Следующим важным параметром является сопротивление изоляции провода. Оно так же зависит от температуры и сечения провода. Так для провода сечением до 1,5 мм2 сопротивление изоляции должно быть не менее 12МОм. А для кабелей с сечением выше 10 мм2 оно должно составлять не менее 7МОм.
• Так же провод должен иметь сертификат на то, что он прошел электрические испытания. Их проводят переменным током с частотой в 50Гц. Кабели ВВГ на напряжение до 660В должны в течение 10 минут выдерживать напряжение в 3кВ. А кабель на напряжение до 1кВ должен выдерживать то же время напряжение в 3,5кВ.

Назначение и особенности применения

Кабель ВВГ предназначен для передачи и распределения электроэнергии в стационарных установках с частотой 50 Гц и рабочим напряжением от 660 до 1000 В.

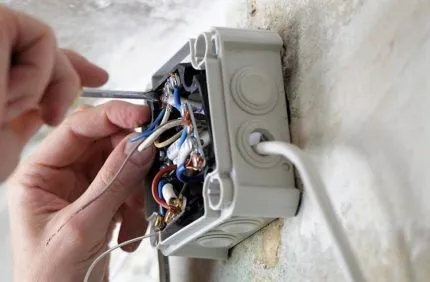

Его используют с целью монтажа, ремонта или полной замены проводки в зданиях жилого и промышленного назначения. Усиленные виды подходят для установки в пожароопасных, влажных, подземных помещениях.

ВВГ – лучший вариант электропроводки для дома. Заводские изделия полностью отвечают требованиям сертификации, пожаро- и электробезопасны, отличаются невысокой ценой и разнообразием видов

Кроме популярных видов, рассчитанных на частоту 50 Гц, есть модификации для применения при 100 Гц. При необходимости можно подобрать провода для 1-фазной или 3-фазной цепи, для монтажа внутри и снаружи зданий.

Если провод потягивается снаружи дома, ему нужна дополнительная защита – металлический рукав, прочный кабель-канал, специальный лоток или гофрированная труба.

Для проводки в земле, шахте, коллекторе защита должна быть максимальной, так как у изделия полностью отсутствует бронь. Специально для сложных условий прокладки есть другой вариант – бронированный кабель ВБбШв.

Устройство электропроводки в деревянном доме также требует защиты в виде металлорукава, негорючего канала или металлической трубы.

Область использования

Силовой многожильный кабель — отличный вариант, для того чтобы можно было монтировать электросеть частного домовладения и промышленного объекта. Он является дешевым, удобным и простым в монтаже.

Подходит для монтажа в ванной комнате, гипсокартонном потолке, деревянной обшивки стен и наружной уличной прокладки. Есть возможность сделать скрытую и открытую проводку с помощью подобного проводникового элемента.

Как правильно использовать

Подходит для установки на электростанции, промышленном предприятии, освещении, канале, туннеле и других объектов. Благодаря тому, что он имеет стойкость к горению, широко используется там, где есть большая вероятность взрывов с возгоранием. Безопасен для использования благодаря бронированию. Стоит указать, что благодаря прокладке, рекомендуется сделать защиту с помощью кабеля-канала, гофры, металлического рукава и прочего.

Что касается момента использования, то обязательно должно быть продумано место, срок и условия сохранности проводника. На открытой площадке срок годности составляет несколько лет, под навесом — 5 лет, а на складе — 10 лет.

Следует отметить, что нижняя часть должна быть выведена наружу и закреплена листовым металлом. Верх должен быть закреплен на внутренней части барабана. Каждый конец должен быть оснащен термоусадочными влагозащитными каппами. Если есть металлическая оболочка, то ее концы обязаны быть запаяны или обмотаны поливинилхлоридной изолентой. В другом случае, пластиковая с резиновой изоляцией будет хрупкой и сможет потерять собственные качества.

Обратите внимание! Важно понимать, что прокладка на улице опасна из-за ветра, мороза и ультрафиолета. В таком случае кабель должен быть максимально сохранен от разрыва и закреплен на стальном тросе. Чтобы он не трескался, следует использовать гофру. Отличным вариантом будет применение металлорукава или полиамидной гофрированной трубы.

В целом, кабель ввг — проводник, обладающий широким спектром типоразмера, удобством монтажа и невысокой стоимостью. Делится на 8 основных разновидностей, каждый из которых имеет свою конструкцию, функциональные механические и электрические параметры. Используется во всех сферах жизнедеятельности человека по специальной инструкции.

Условия эксплуатации и хранения

Стандартные эксплуатационные свойства описываемого кабеля лежат в пределах температур окружающей среды от -50°С до +50°С. При этом он может нагреваться до +70°С, не теряет функциональность при кратковременной перегрузке до +90°С. Повреждение может наступить при нагреве проводников до +160-280°С.

Интересно. Приобретая кабель, лучше сделать предпочтение материалу с последней датой выпуска. Это поможет избежать ухудшения качества из-за возможного ненадлежащего хранения. Особенно это касается многожильных с тонкими проводниками, которые больше подвержены коррозии.

Хранить кабель лучше в таком же температурном диапазоне, как он эксплуатируется, при влажности воздуха до 98%. Он должен быть смотан и увязан в рулон или бухту, уложен на сухое основание. Хранение материала в условиях, близких к предельно допустимым, резко сокращает его срок годности.

Несмотанный кабель

Важно! Ненадлежащее хранение размотанного кабеля со случайным попаданием на него влаги и химически активных веществ приводит к очаговым повреждениям. Эксплуатация ранее запутанного в узлы или повреждённого материала коррозией нежелательна. Это может привести к скорейшему выходу его из строя, пожару или повреждению запитываемого им оборудования.

Правильно смотанный материал для хранения

Описанный вид кабелей является самым распространённым среди бытовых пользователей. Сравнительно высокие технические характеристики сочетаются с относительно низкой ценой.
