Кабель типа ВВГ и его типоразмеры

Кабели марки ВВГ находят обширное применение как в частных строительных проектах, так и в промышленности. Это объясняется тем, что данная марка кабелей имеет широкий ассортимент размеров, обеспечивает удобство при монтаже и имеет привлекательное соотношение цены и качества по сравнению с аналогичными изделиями…

Если вас интересует вопрос расшифровки аббревиатуры «ВВГ», вы найдете соответствующую информацию в нашей статье.

При этом характеристики данного кабеля позволяют применять его практически во всех низковольтных сетях до 1кВ, где нет воздействия особо агрессивных сред. Исходя из этого, мы решили рассмотреть данный тип провода более подробно.

• Расшифровка аббревиатуры кабеля ВВГ
• Структура кабеля ВВГ
• Характеристики кабеля ВВГ Механические характеристики кабеля ВВГ
• Электрические характеристики кабеля ВВГ

• Вывод

Что такое силовой кабель?

Еще со школьной скамьи мы должны помнить, что электрический ток, используемый для питания всех без исключения электроприборов и техники, представляет собой упорядоченное движение заряженных частиц (электронов). Подобное явление случается повсеместно, но для использования его при нынешних масштабах необходимо создать определенные условия. В первую очередь это касается выбора формы, конструкции, веса токопроводящей среды, что позволит не только экономично передавать мощность потребителям, но еще и безопасно.

Общепринятой на сегодня является форм-фактор кабеля – многожильного проводника, заключенного в защитную изоляцию с линейным или концентрическим расположением жил. Классификация кабельной продукции происходит по разным критериям, но одним из важнейших является его функциональное предназначение. Если речь идет о необходимости передачи электрического тока промышленной частоты и напряжения, то используют силовые кабеля, например, ВВГ-ХЛ, ВВГ-Пнг, ВВГнг-HF и т. п. В более узком смысле это означает соединение между собой вводного распределительного устройства (ВРУ, ГРЩ) и конечного потребителя (промышленного оборудования, бытовой техники, осветительных приборов и т. д). Характер организации соединения зависит от требуемых условий эксплуатации, веса кабеля и т. п.

Срок службы

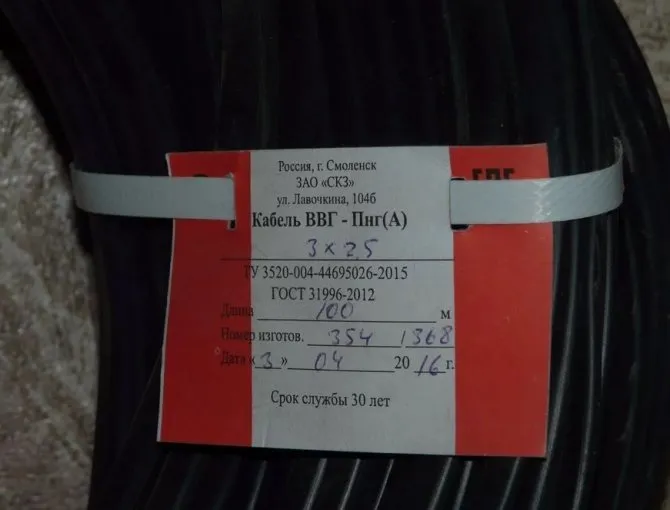

Срок службы 30 лет с даты изготовления кабелей. Гарантийный срок эксплуатации составляет 5 лет с даты ввода изделий в эксплуатацию, но не позднее 6 месяцев с даты изготовления.

Условия и сроки хранения:

• открытое помещение — до 2 лет;
• под навесом — не более 5 лет;
• закрытое помещение — не более 10 лет.

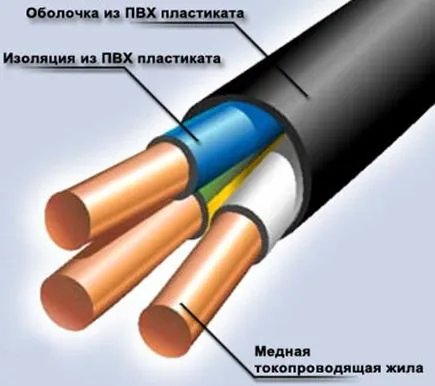

Маркировка и расшифровка

• В (первая) – токопроводящая медная жила имеет первичную поливинилхлоридную (ПВХ) изоляцию. В зависимости от предназначения жил, ее цвет может быть разным. К примеру, фазный провод может иметь коричневую изоляцию, нулевой – синюю, заземляющий – комбинированную желто-зеленую,
• В (вторая) – оболочка изолированных жил из подобного ПВХ,
• Г – отсутствие защитного покрова (внешней оболочки). На электротехническом лексиконе это означает, что кабель «голый».

Это комплекс символов, формирующих базовое обозначение. В зависимости от количества и типа слоев, оно может быть короче или длиннее, то есть будет содержать дополнительные знаки. Например, символ «Б» будет свидетельствовать о наличии бронированного слоя и возможности укладки в земле. Идущие после них указывают на ту или иную модификацию, уникальные характеристики:

• ХЛ – холодостойкое исполнение кабеля, указывающее на то, что он применяется при экстремальных температурных и влажностных условиях,
• П – плоская форма кабеля (отдельные жилы укладываются в оболочке не концентрическим, а линейным способов, в ряд),
• нг – используемые материалы и их комбинация не поддерживают горения,
• HF – буквально, в переводе с английского, это значит «свободный от галогенов». На практике, этот термин применим не ко всем химическим элементам 17 группы, а по большому счету только к хлору. В процессе горения, такие кабеля не выделяют токсичные хлорсодержащие продукты горения.

ВВГнг-HF

ВВГнг HF – это силовой кабель, используемый для проведения и монтажа электросетей переменного тока с напряжением в 660В и 1000В. В первую очередь кабель ВВГнг HF рекомендован для организации питания приборов освещения и электрооборудования на крупных производственных и общественных объектах: электростанциях, заводах, объектах нефтехимической промышленности, стадионах, концертных залах, вокзалах, аэропортах, учебных и медицинских заведениях, магазинах и других зданиях с повышенными требованиями к пожарной безопасности.

Характеристики кабеля ВВГнг HF:

• расчетное напряжение: до 1 кВ;
• эксплуатационный температурный диапазон окружающей среды: -30˚C — +50˚C;
• температура прокладки кабеля (без подогрева): не ниже -15˚C;
• относительная влажность в помещении (при +35˚С) – до 98%;
• максимальный нагрев жил во время работы: до 70˚С (до 90˚C в ПВВГнг);
• максимальный нагрев кабельных жил при перегрузке: до 90˚C (до 130˚C в ПВВГнг);
• максимально допустимая температура продолжительного воздействия – 400˚C;
• наименьший допустимый радиус сгиба провода при монтаже: 10 диаметров для одножильных кабелей и 7,5 – для многожильных;
• срок эксплуатации – 30 лет.

ВВГ-ХЛ

Отдельно следует выделить четырехжильные кабеля ВВГ-ХЛ, у которых, в отличие от остальных модификаций, нулевой и заземляющий провода имеют меньшее сечение.

Как следует из маркировки ВВГ-ХЛ, внешняя оболочка выполнена из холодостойкого ПВХ-пластиката. Это позволяет использовать кабель в условиях низкой температуры (до -60ºС) и высокой влажности (до 98%).

Прокладка кабелей ВВГ-ХЛ может происходить воздушным способом, в шахтах, коллекторах, мостах и т. п. Он не бронированный, поэтому возможность механических повреждений должна быть сведена к минимуму. Укладка в земле не приветствуется. При монтаже нужно учитывать, что минимальные радиусы изгиба одно- и многожильных ВВГ-ХЛ проводов составляют, соответственно, 10Dн и 7,5Dн.

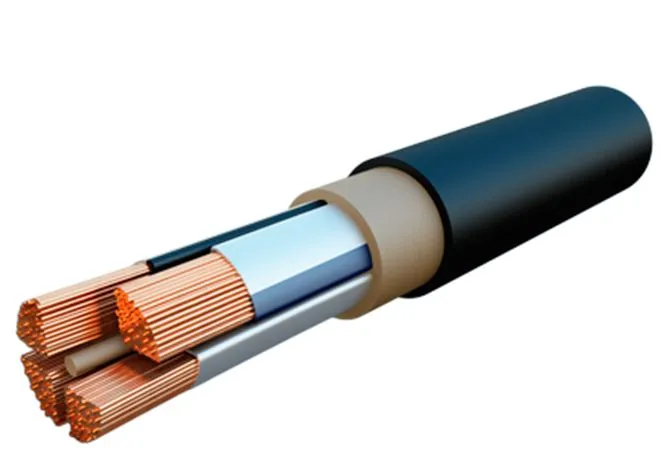

Обозначение количества жил, их сечения и строения кабеля

Дальнейшие обозначения указывают на количество жил, их толщину и конструктивные особенности:

• Первая цифра – количество жил.
• Вторая – площадь их сечения.

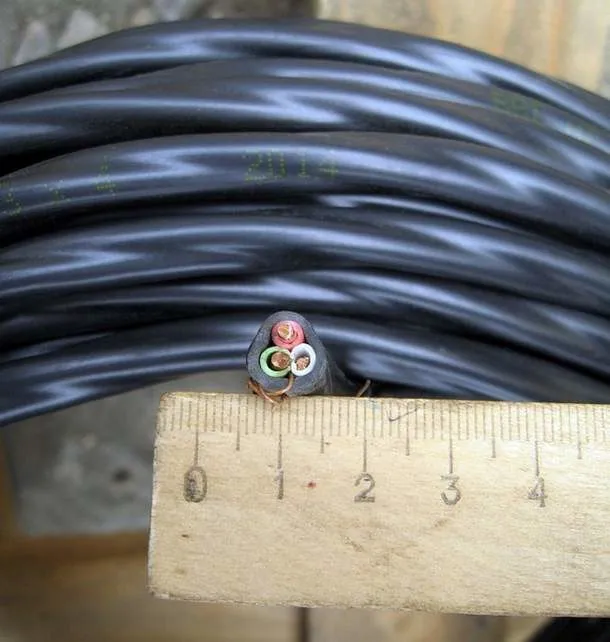

Например, провод ВВГ 3×2 имеет 3 жилы номинальным сечением 2 мм2.

Выбор сечения жил производится с учетом предполагаемой нагрузки, которая будет подключаться посредством кабеля:

• Для освещения подойдет кабель ВВГ 3×1,5.
• На розетки может приходиться гораздо более существенная нагрузка, поэтому и провод надо взять посолидней. Площадь сечения его жил не должна быть меньше 2,5 мм2, поэтому розеточный «минимум» – кабель ВВГ 3×2,5. Но лучше взять с запасом, чтобы потом не пришлось переделывать проводку.
• Для подключения электрических печей, стиральных машин или других энергозатратных электроприборов сечение провода должно быть не менее 4 мм2.

Маркировка также показывает конструктивное строение кабеля:

• Если жила состоит из нескольких скрученных проволок, то указывается буква «М», однопроволочные обозначаются буквой «О».
• Форма жил: «С» – секторные, «К» – круглые.
• Через знак «+» указываются характеристики нулевого или заземляющего провода, если они имеются и отличаются по сечению от остальных жил.
• Последняя цифра показывает номинальное напряжение в кВ, на которое рассчитан кабель.

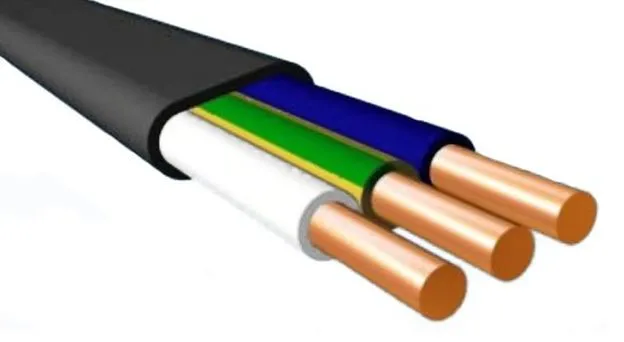

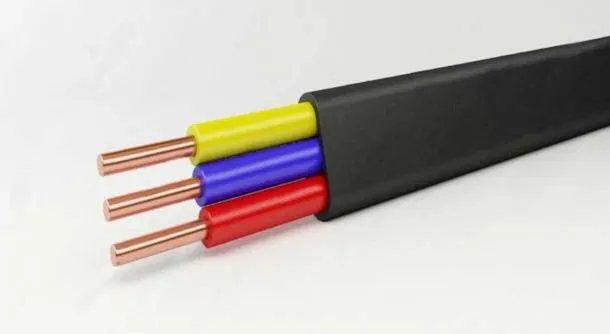

• Провод с обозначением ВВГ-п («п» – плоский) в быту используется довольно редко. Жилы в нем уложены в ряд, сам он имеет плоскую форму. В основном служит для подключения мощных промышленных установок.

ВВГ-Пнг

Технические характеристики по напряжению и частоте являются общепринятыми и составляют 660/1000 В при 50 Гц. Токопроводящие жилы из меди имеют круглую форму сечения, но укладывают не концентрическим способом, а в ряд, в одной плоскости («П»). Их количество

Испытание проводов

Чтобы поставить на провод маркировку, указывающую на нераспространение горения, необходимо протестировать провод различными способами. Для проведения проверки в лабораторных условиях воссоздаются условия реального пожара. После этого лаборант при помощи специального оборудования измеряет прозрачность воздуха внутри комнаты с огнём. Эти измерения необходимо провести как в нормальных условиях, так и после возгорания.

Дым уменьшит светопроницаемость помещения, и это зафиксирует прибор. В результате обученный работник вычислит соотношение светопроницаемости до проведения опыта, а также после возгорания. Чтобы провод успешно прошёл проверку, изменение прозрачности внутри помещения должно составлять не больше 40%. Только в этом случае на кабель можно будет поставить соответствующее обозначение.

Это вся необходимая информация о расшифровке провода ВВГ, необходимая для правильного подбора в магазине электротоваров.

Похожее

Методы прокладки

Кабель ВВГ можно применять при строительстве различных объектов, а также в подземных траншеях. Метод прокладки напрямую зависит от конкретной цели. Прокладывать проводник можно на различных поверхностях, состоящих из негорючих материалов. К ним относится бетон, штукатурка, кирпич или гипс. Кабель ВВГ можно проложить открытым методом под разнообразными подвесными конструкциями.

Обязательным условием является исключение каких-либо механических воздействий. При существовании вероятности повреждения проводника нужно задуматься о дополнительной защите. Зачастую для этого используют специальные каналы, трубки, металлические или гофрорукава.

Наиболее популярным является скрытый метод. Зачастую его используют в жилых помещениях, когда кабель закладывается под штукатурку. Предварительно нужно проделать канавки в стенах, а затем обработать изделие цементной штукатуркой. В подобных ситуациях исключается возможность механических воздействий, поэтому отсутствует необходимость использования дополнительной защиты. Единственным исключением считаются случаи, когда провод прокладывают в деревянных строениях. Такой вариант можно использовать в конструкциях из несгораемых материалов, например, в трубах.

Нет такого провода, который допустимо проложить под землю без использования специальных защитных элементов. Это обусловлено тем, что кабель требуется сохранять длительный период, но сам он не оборудован встроенной защитой. В силу этого и используются определенные элементы защиты от механических повреждений. В большинстве случаев они представляют собой герметичные коробки.

Открытое положение

Если изучить технические параметры кабеля, то можно сделать вывод, что прокладку разрешено производить в поверхностях из трудновозгораемых или негорючих материалов, к примеру кирпич, бетон гипс или штукатурка. Открытым способом провод ВВГ можно прокладывать под различными подвесными конструкциями, такими как трос и тому подобное. В этом случае прокладка должна быть очень надёжная.

Следует исключить любые механические воздействия. Если кабель может повредиться, то необходимо позаботиться о дополнительной защите. Обычно для этой цели применяют специальные каналы, металлорукава, гафрорукава или трубки. Защита устанавливается в случае, если открытый способ прокладки осуществляется на легковосгораемых объектах, построенных, к примеру, из дерева.

Скрытый вариант

Этот способ прокладки самый популярный — применяется в жилых помещениях. Провод обычно закладывают под штукатурку. До этого момента проделывают борозды в стенах, а после кабель покрывается штукатуркой и цементом. В этом случае механические повреждения исключены, а потому нет необходимости применять дополнительную защиту. Исключением являются случаи, когда кабель прокладывается в деревянных домах. Скрытую прокладку можно использовать в различных несгораемых материалах, к примеру, в трубах.

Расположение под землёй

Ни один вид кабеля нельзя прокладывать под землёй без применения специальной защиты. Это объясняется тем, что провод нужно сохранить на долгое время, но сам он не оснащается встроенной защитой. Именно поэтому применяются защитные меры от различных механических повреждений. Для прокладки под землёй используют герметичные коробки.

Сфера применения

Сферу применения электрокабелей ВВГ регулирует национальный стандарт — ГОСТ Р53769–2010, основной критерий которого — обеспечение необходимой степени ПБ. Согласно указанным требованиям, эту кабельную продукцию можно использовать при организации линий одиночного типа, для электропитания и освещения. ВВГ можно укладывать во влажном помещении.

Допускается использовать этот тип кабельной продукции и для групповой прокладки, но только в тех случаях, когда линия оборудована всеми необходимыми средствами огнезащиты.

Основные характеристики

Одна из основных характеристик указывает номинальную и минимальную толщину изоляционного покрытия, оно зависит от напряжения и сечения проводов.

Величина порогового напряжения (В)	Ø проводов (мм2)	Номинальный слой изоляционного покрытия (мм)	Минимально допустимый слой изоляционного покрытия (мм)
660	От 1,00 до2,50	0,62	0,46
От 4,00 до6,00	0,71	0,54
От 10,00 до16,00	0,93	0,72
От 25,00 до35,00	1,12	0,90
50,00	1,32	1,08
1000,0-2500,0	0,80	0,64	0,54
От 4,00 до16,00	1,10	0,82
От 25,00 до35,00	1,22	1,02
50,00	1,44	1,18

Следующий по важности параметр — характеристики изоляционного слоя оболочки, они зависят от суммарного сечения всех проводов электрокабеля.

Общий Ø (мм2)	Номинальный слой изоляционной оболочки (мм)	Минимальный слой изоляционной оболочки (мм)
До 6,00	1,22	0,94
От 6,00 до15,00	1,54	1,20
От 15,00 до20,00	1,72	1,36
От 20,00 до30,00	1,92	1,54
От 30,00 до40,00	2,14	1,70

Пороговый по силе электроток, этот показатель может зависеть от того, сколько жил в кабеле, и какое их сечение. Помимо этого влияет расположение электрокабеля (воздушная линия или подземная проводка). Рекомендуем уточнить эту спецификацию при покупке кабельной продукции. Ниже показана таблица, где приведен пороговый электроток для воздушных линий.

Ø(мм2)	Допустимый порог электротока (А)
двухжильный	трехжильный	четырехжильный
1,50	24,00	21,00	19,00
2,50	33,00	28,00	26,00
4,00	44,00	37,00	34,00
6,00	56,00	49,00	45,00
10,00	76,00	66,00	61,00
16,00	87,00	81,00
25,00
35,00
50,00

Сопротивление провода зависит от его сечения, этот параметр приведен в таблице ниже (указаны значения для постоянного электротока)

Ø (мм2)	1.50	2.50	4.00	6.00	10.00	16.00	25.00	35.00	50.00
Величина сопротивления одного провода (Ом/км)	12.0	7.40	4.60	3.10	1.80	1.20	0.73	0.52	0.39

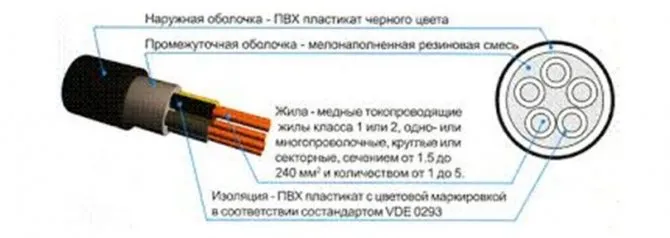

Устройство

Рассмотрим, как устроен обычный двухжильный ВВГ и его модификация ВВГнг (не распространяющий горение)

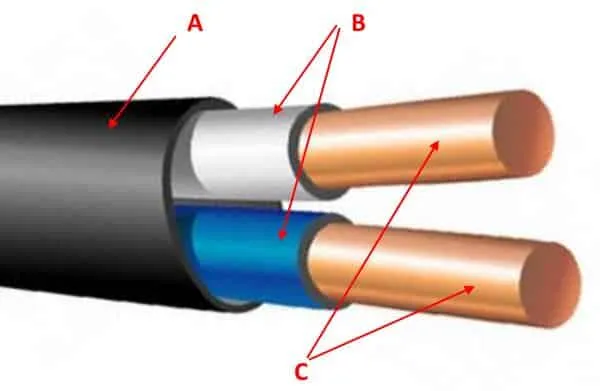

Как видно из рисунка, конструкция двухжильного ВВГ довольно простая, он включает в себя два медных провода «С», каждый из которых покрыт слоем поливинилхлоридной изоляции «В». Жилы помещены в защитную ПВХ оболочку «А».

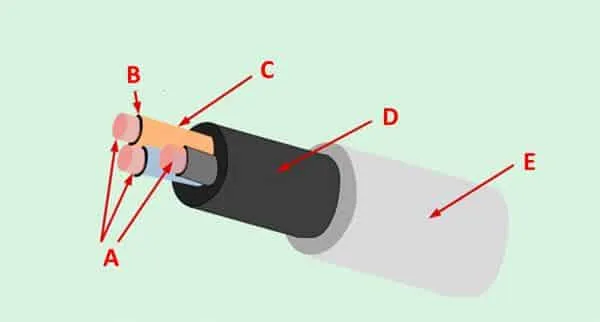

Теперь посмотрим, как устроен трехжильный ВВГнг, показанный на рисунке ниже.

Обозначения:

• А – медные проводники;
• В – термостойкий барьер;
• С – поливинилхлоридное изоляционное покрытие;
• D – термостойкий заполнитель;
• Е – защитная оболочка из поливинилхлорида.

Как видите, основная разница между двумя типами электрокабелей заключается в наличии у последнего термозащиты (не принимая во внимание количество проводов).
