Обозначение кабеля — маркировка силовых кабелей и кабельных линий

Кабель электрический маркировка.

Ключевым принципом организации электропроводки и прокладки линий является осмотрительный выбор применяемых кабелей и проводов. На этом этапе учитываются эксплуатационные условия продукции, что определяет оптимальное сечение, количество жил, оболочку, изоляцию и другие важные параметры. Если вас интересует «обозначение кабеля«, то это также является существенным аспектом нашего внимания.

Маркировка силового кабеля.

Выбор подходящих проводов и кабелей во многом определяется конкретными условиями прокладки. Например, для тех изделий, что будут монтироваться на улице, лучше отдать предпочтение резиновой оболочке, а для внутренних работ подойдет оболочка и изоляция из ПВХ. Чтобы упростить подбор оптимального изделия, российский ГОСТ 18690-2012 обязывает производителей наносить на свою продукцию знаковое обозначение. Маркировка кабеля позволяет быстро определить следующие значимые параметры:

• количество жил;
• сечение;
• материал, из которого выполнены конструктивные элементы.

Электрический кабель может быть одно- или многожильным. В качестве проводника чаще всего используется медь, но в некоторых случаях задействуется и алюминий. Он дешевле, но уступает в токопроводящей способности не более чем на 20%, что с легкостью компенсируется увеличением площади поперечного сечения. Последний параметр позволяет определить уровень внутреннего сопротивления.

Если планируется групповая прокладка силового кабеля или он будет использоваться в общественных зданиях, стоит особое внимание обратить на материалы изоляции и оболочки, которые должны обладать низким уровнем газо- и дымовыделения. Не менее важным является и наличие алюминиевого экрана. Информацию обо всех этих параметрах можно получить из маркировки, расшифровку которой стоит доверить специалисту, если нет собственного опыта работы с подобной продукцией.

Система маркировки силовых кабелей.

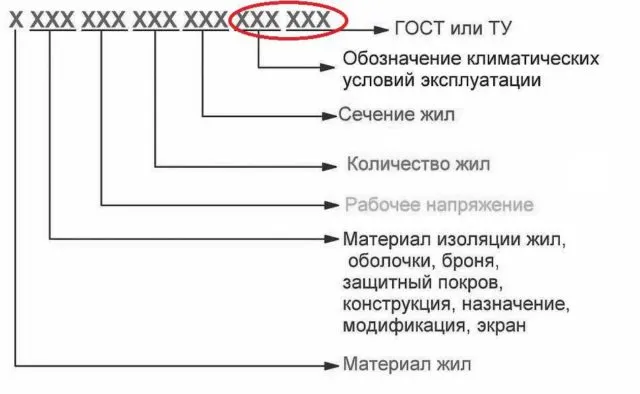

Буквы и цифры, указанные на изделии, помогут быстро понять, какой тип продукции перед вами. Для расшифровки необходимо учитывать не только знаковые обозначения тех или иных характеристик, но и их положение. Согласно принятым стандартам маркировка силового кабеля строится по принципу, обозначенному в таблице ниже.

Чтобы при просмотре каталога кабелей быстро найти нужную марку, важно запомнить не только расшифровку буквенно-цифровых обозначений, но и вид характеристик, отражаемых на каждой отдельной позиции.

Каталог кабеля.

В зависимости от конструктивных особенностей токопроводящего изделия, его условное обозначение может содержать не все параметры. Так для алюминиевого кабеля электрического маркировка начинается с буквы А. Если ее нет на первой позиции, это значит, что перед вами изделие с токопроводящими жилами из меди. Следующие буквы говорят о том, из чего выполнена изоляция. Под данным термином понимается защитный покров проводников, который необходим для предотвращения их замыкания между собой. Материал изоляции обозначается аббревиатурами В, П, Пв, Пс, Р, НР, Ф, Ц, К, КГ. Следующие после этого буквы расскажут о типе используемой внутренней защитной оболочки. Она укладывается на изолированные жилы и обеспечивает более высокую устойчивость кабеля к воздействию воды, механических повреждений, экстремальных температур. Внутренняя защитная оболочка обозначается буквами А, С, П, Пу, В или Р, но присутствует не во всех изделиях. Поэтому если на 3-ей позиции пропуск, это значит, что данный конструктивный элемент не предусмотрен в изделии. Столь же необязательным элементом является броня, тип которой указывается на 4-ой позиции маркировки аббревиатурами БС, БбГ, Бб, Бл, Бн, К, Д, П. Броня делается из стальных лент или проволочной оплетки и нужна для увеличения механической прочности тех проводов и кабелей, на которые приходится повышенная нагрузка. Чаще всего защита обеспечивается простой наружной оболочкой. Она изготавливается из диэлектриков: фторопласта, полиэтилена, ПВХ или резины. Конкретный материал указывается буквами В, Шв, Шп, Шпс, Н на 5-ой позиции маркировки силового кабеля. Здесь же могут стоять буквы О, Э, Г, которые говорят о конструктивных особенностях изделия.

Если рассматривать цифровые обозначения маркировки, которые занимают 6-ую и 7-ую позицию, то они присутствуют всегда. В некоторых случаях могут включаться цифры, указывающие на уровень допустимого рабочего напряжения. Если этого нет, значит, что кабель рассчитан для сети 220 В. Не указываться могут и климатические зоны эксплуатации (они применяются лишь на продукции особого назначения) и номер используемых ГОСТов и ТУ.

Буквенно-цифровая маркировка силовых кабелей.

Разобравшись с тем, в какой последовательности маркируются кабельные характеристики, можно приступать к их непосредственной расшифровке. В настоящее время существует более 300 марок изделий, имеющих свое закодированное обозначение. Таблица ниже поможет разобраться в самых распространенных буквенных указаниях, которые используются для описания свойств продукции.

Первая цифра после букв обозначает количество токопроводящих жил. После знака «Х» указывается площадь их сечения. Если в конструкции кабеля предусмотрены нулевые проводники, то после количества и сечения основных жил ставится знак «+» с дальнейшим указанием числа проводников меньшего сечения и их точной площадью.

Маркировка жил силовых кабелей.

В процессе прокладки проводов важно не путаться в фазах. Для обозначения каждой из них используется цветовая маркировка жил силовых кабелей. Изоляция проводников может иметь красный, синий, зеленый и желтый оттенок. Для жилы заземления и нулевой фазы используют голубой цвет и оттенки темно-желтого.

Провод электрический маркировка.

Силовой провод чаще всего бывает одножильным, но даже при наличии 2-3 фаз, у них в конструкции нет изоляции, как у кабеля. Проводники имеют лишь внутреннюю защитную оболочку. О том, что перед вами именно такая продукция сообщит специальная буква П (провод) или аббревиатура ПП (провод плоский), ПН (провод нагревательный) после первой А (алюминиевые жилы). Однако маркировка первой П может относиться и к полиэтиленовой изоляции кабельных проводников. Однако в этом случае условное обозначение будет иметь заметно большое количество букв и цифр.

У провода электрического маркировка строится по тому же принципу, что и у кабелей. Различие заключается лишь в том, что на последней позиции может указываться назначение: Г ― гибкий, С ― соединительный, Т ― для прокладки в трубах.

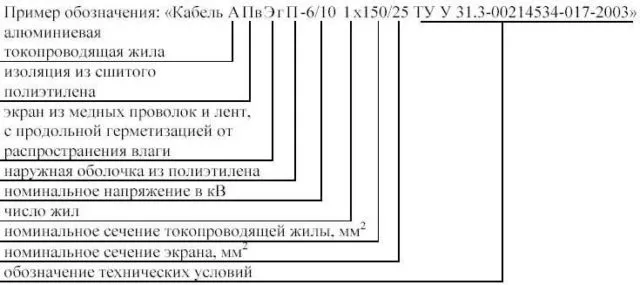

Пример расшифровки кабельной маркировки.

Чтобы было проще разобраться с принятыми условными обозначениями, рассмотрите несколько типовых вариантов.

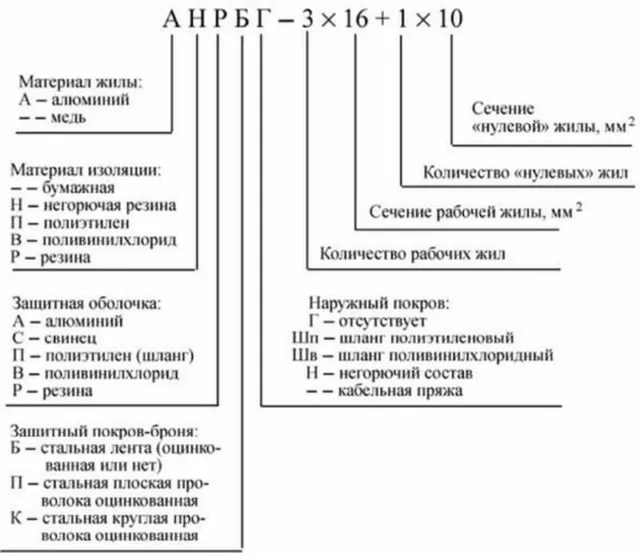

1. АНРБГ 3Х16 + 1Х10. Кабель с 3 алюминиевыми жилами (А), сечение которых без изоляции составляет 16 кв. мм (3Х16). В конструкции предусмотрен нулевой проводник сечением 10 кв. мм (1Х10). Изоляция выполнена из негорючей резины (НР). Буква Б в аббревиатуре говорит о наличии брони из стальной ленты, а буква Г об отсутствии наружного защитного покрова.
2. АВВГнг 3Х2,5. Цифры в маркировке кабеля свидетельствует о том, что в нем предусмотрено 3 жилы площадью сечения 2,5 кв. мм без учета изоляции. Их основой является алюминий (А). Вторая и третья буквы обозначают, что и для изоляции проводников, и для внутренней защитной оболочки использован ПВХ (винил). Голый кабель (Г) не поддерживает горение (нг).
3. ВВГЭнг-LS 10Х0,5. Основу этого кабеля составляют 10 медных (отсутствует А в начале) жил площадью сечения 0,5 кв. мм (10Х0,5). Проводники изолированы ПВХ, который также вошел в основу внутренней защитной оболочки, (две В в начале маркировки). Наличие букв Г и Э говорит о том, что кабель экранирован, но не имеет внешней защитной оболочки. Дополнение нг-LS свидетельствует о том, что горение не поддерживается, а дыма выделяется мало.

Таблица расшифровки буквенной маркировки силовых кабелей.

В некоторых случаях маркировка силовых кабелей (расшифровка которых для неподготовленного человека кажется настоящим кошмаром) может стать существенным затруднением в задачах, связанных с кабельно-проводниковой продукцией. На самом деле, расшифровка маркировки кабеля не так уж сложна. Подробное значение каждого буквенного символа марок кабеля приведено в во вкладке каталог кабеля и таблице ниже:

Маркировка кабельных линий.

Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки. Бирки должны быть закреплены на кабелях капроновой нитью или оцинкованной стальной проволокой диаметром 1 — 2 мм, или пластмассовой лентой с кнопкой. Место крепления бирки на кабеле проволокой и сама проволока в сырых помещениях, вне зданий и в земле должны быть покрыты битумом для защиты от действия влаги. На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы. Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской. На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 — 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения. На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.

Кабельные бирки.

Если вам встретился кабель, в маркировке которого сложно разобраться, обратитесь к справочной литературе или за помощью специалистов.
