Как правильно подключить пятирожковую люстру к выключателю: 2 варианта схемы

Выполнение сборки электрического изделия

Перед тем как начать процесс подключения пятирожковой люстры к двойному выключателю, рекомендуется тщательно ознакомиться с содержанием инструкции, приложенной к изделию. В этом документе производители предоставляют рекомендации относительно сборки осветительного прибора и его подключения к электрической сети.

Следует подготовить рабочее место, где можно свободно распределить комплектующие детали и необходимые инструменты: нож, отвертка и набор гаечных ключей. Выполнение монтажа производится в точной последовательности действий, указанных в инструкции

Необходимо обратить внимание, что установка плафонов и ламп осуществляется после подключения пятирожковой люстры

Разбираемся с проводами

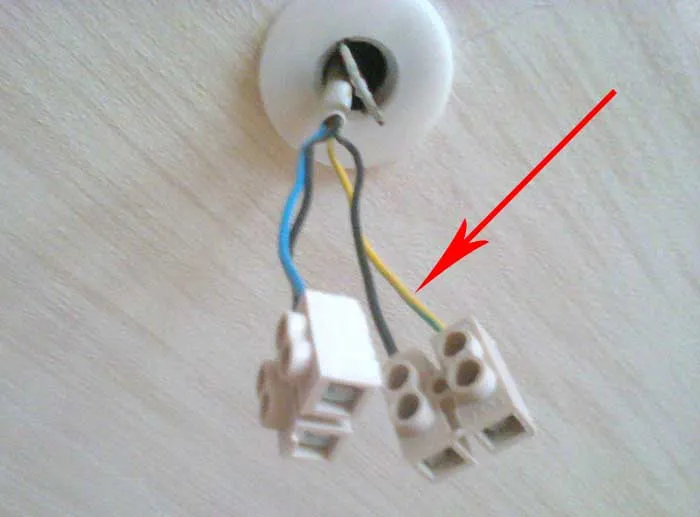

Теперь внимательно рассмотрим 4 провода на потолке. Логика такой системы довольно проста. В пучке один провод – всегда нулевой, он отводит ток. Остальные, кроме заземляющего – фазные, по ним ток поступает в осветительный прибор. Каждый из них и замыкает одна из клавиш выключателя: комбинируя их работу, можно включить одну или несколько групп лампочек. Например, в трехрожковой люстре одна клавиша включает одну лампу, вторая – две, а обе – все три. В трехклавишном выключателе – аналогично.

Если проводка относительно новая, провода отличаются цветом изоляции. Общепринятые обозначения:

• Желто-зеленый провод – заземление.
• Синий провод – нулевой.
• Провода другого цвета (белый, красный и т.д.) – фаза.

Если проводка старая, и все провода в изоляции одного цвета – задача усложняется. Главный вопрос – есть заземление или нет. Небольшую подсказку может дать выключатель: если проводов четыре, а клавиш две – заземление, скорее всего, есть. Если клавиш три – увы, вам не повезло. Придется прозвонить провода – проверить их мультиметром или индикаторной отверткой. Кстати, это придется сделать и в случае цветных проводов: доверяй, но проверяй.

Теперь, понимая работу системы и зная назначение проводов, можно выбрать схему включения ламп в люстре и подключить ее к сети.

Важные напоминания

Чтобы исключить критические ошибки, необходимо:

• Всегда отключать перед работой электропитание. Причем делать это нужно на общем распределительном щитке, обесточивая весь дом (квартиру). Использовать для этого только выключатель крайне не рекомендуется.
• Все инструменты должны быть исправными и с хорошо изолированными ручками.
• Особо внимательно нужно следить, чтобы при разделении проводов на группы, фазная жила не попала к нулевой скрутке.
• Лучше использовать специальные контактные колодки. Если их нет, то хорошо изолировать все соединения, чтобы исключить короткое замыкание.
• Необходимо запомнить, что ноль к выключателю не подводится. Для создания размыкающего контакта используется только фазный провод.
• Если все применяемые жилы одного цвета, их обязательно прозванивают и маркируют.

Видео описание

Видео продемонстрирует, как подключить люстру к двойному выключателю:

Коротко о главном

В подключении люстры к двухклавишному выключателю нет ничего сложного для любого домашнего мастера. Чтобы разделить источники света на два отдельных блока, необходимо правильно сгруппировать фазные провода на светильнике. При этом все нулевые жилы собираются вместе и подключаются не к выключателю, а напрямую к распределительной коробке.

Выбранные варианты группировки лампочек в люстре соединяют только со своим проводом, идущим от выключателя. А из последнего должно выходить две активные фазы. Причем каждая должна регулироваться только своей клавишей. При этом, если активировать обе контактные пластины, люстра должна загореться в полном объеме. А при замыкании только одной клавиши – зажигается определенная группа лампочек.

Если от выключателя отходит только один фазный провод, то для включения отдельных групп ламп придется добавлять провода. Обойтись без этого можно только если выбрать люстру с пультом управления. Встроенный в неё блок управления запитывается от одного провода и позволяет отдельно включать различное количество ламп.

Чтобы выбрать люстры для любых способов подключения, загляните в онлайн-гипермаркет lustrof.ru – здесь знают про освещение все… и ещё чуть-чуть ))

Подключение люстры с дополнительным оборудованием

Теперь о подключении люстры, в которую вмонтирован вентилятор. Ничего сверхособенного для подключения этот осветительный прибор не требует, поскольку вентилятор – такой же потребитель, как и обычная лампочка (то есть, схема та же, что и у двухрожковой люстры).

Подключать ее следует к двухклавишному выключателю, чтобы была возможности при надобности свет или вентилятор отключать.

Также при подключении такой люстры следует почитать инструкцию, где должно быть указано, какой из проводов, идущих на запитку вентилятора, фазный, а какой – нулевой, и использовать эту информацию при подключении.

То же касается и люстр, у которых предусмотрено дистанционное управление при помощи пульта.

Внутри такого прибора будет иметься специальный исполнительный блок с контролером, который принимает сигналы с пульта.

Так вот, этот блок требует питания, и осуществляется оно по тому же принципу, что и лампочка.

А вот в люстрах со светодиодными лампами, осветительные элементы работают от сети 12В с прямым током. И для этого в конструкции осветительного прибора присутствует понижающий трансформатор, в котором имеются фазный и нулевой выводы.

Подключить эту люстру так же легко, как и обычную лампочку.

Иногда появляется надобность в установке комбинированного выключателя для питания люстры, совмещенного с розеткой.

Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

И здесь вся особенность заключается именно в подключении самого рубильника, а не осветительного прибора.

Поскольку есть розетка, то для того, чтобы она функционировала, нужно чтобы к ней подводилась и фаза, и ноль.

И если к обычному выключателю проводилась только фазная жила, то в комбинированном придется еще прокладывать и нулевую жилу. Схема подключения такого рубильника представлена ниже.

Бывают случаи, когда выступающей из потолка части питающей проводки недостаточно, чтобы подключить люстру. В таком случае их можно просто нарастить.

Для этого можно взять два отрезка медного провода сечением не менее 1,5 мм. кв. и подсоединить их к выводам линии при помощи скрутки. Затем места соединения следует качественно заизолировать.

Популярное у читателей: Критерии выбора аккумуляторной отвертки, недостатки и преимущества устройства.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

• 2 – от щитка (ноль и фаза);
• 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
• 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Люстра светодиодная с дистанционным управлением

В век электроники тянуть по стенам многожильные кабели для того, чтобы командовать люстрой из разных точек комнаты? Не стоит.

Рынок заполнен современными светильниками с основными и подсвечивающими лампами, которые управляются с пульта: базового, переносного.

При установке такой люстры выключатель будет выполнять только функцию подачи напряжения на контроллер, который укрыт за декоративной чашкой осветительного прибора. Самый распространённый тип его связи с пультом – радиоканал.

До того, как подключить светодиодную люстру надо разобраться в её устройстве. Электрическая часть включает в себя следующее.

• Приёмник-коммутатор (контроллер) сигнала и включения ламп Wireless Switch (в одном корпусе, со схемой подключения и отходящей антенной).
• Трансформаторы, драйверы, блоки питания (при использовании низковольтных ламп и светодиодов).
• Источники света.

Как правило, в купленной люстре внутренняя разводка выполнена. Пользователю необходимо только подключить ноль и фазу на контроллер. Последняя идёт из выключателя.

Вот они на фото, в левом нижнем углу.

Схема выглядит так. Здесь три потребителя. Два – галогенные лампы, один – светодиоды.

Нажатием кнопок (обычно 4) с пульта включаются/отключаются лампы согласно инструкции. Если пультом невозможно воспользоваться, в его роли выступит выключатель. На быстрое включение-выключение от одного до 4 раз люстра реагирует так же, как на команды с пульта.

Для крепления такой люстры к потолку применяют специальную DIN-рейку.

Подробный рассказ о том, как подключить люстру с пультом, смотрите на видео:

Подключение потолочной люстры к двухжильному кабелю

Схема подключения люстры, если из потолка и люстры выходит по два провода

Если уж пришлось подключать светильники к двухжильному кабелю, то здесь все просто. Если у люстры два отвода, то один соединяем с одной жилой, а второй, соответственно, с другой. А если на выходе несколько пар отводов от разных составляющих светильников, то скручиваем их попарно в две группы по одному от каждого светильника. После этого каждую группу нужно подключить к одному из двух жил кабеля.

Но если уж очень хочется иметь возможность регулировать яркость света, то следует установить вместо выключателя диммер. По размерам и монтажным характеристикам он такой же, как и обычный выключатель, поэтому подключить его так же просто.

Схема подключения люстры, если из потолка выходит два провода, из люстры три.

Другой выход из этого положения – это установка дистанционного управления. Внутри корпуса люстры устанавливается контроллер минимум с пятью отводами, после чего производится подключение двух отдельных проводов его входа к жилам кабеля в потолке, а трех – к отводам от светильников. При этом делаем подключение черного провода контроллера с общим проводом всех светильников, а два других – с соединенными проводами двух групп включения (каждая группа объединяет светильники, которые планируют включать одновременно при каком-либо режиме освещения).

Сегодня имеют место тяжелые люстры низковольтного питания – у них корпус содержит понижающий трансформатор. Обычно у них есть клеммы, а также обозначения, по которым определяем вход-выход. Две жилы из потолочного кабеля следует подключить к входу трансформатора (220 V), а два проводка от светильников – подключить к выходу (12 или 24 V).

Как подключить (подцепить) одинарный выключатель: монтажные работы

Для удобства проведения монтажных работ, используйте специальный инструмент, при помощи которого вы не только быстро, но и легко справитесь с работой.

Особенности монтажа:

• Прокладка кабеля;
• Установка и подключения выключателя.

При условии, что кабель уже проложен, то это облегчает работы, так как не нужно тратить на это время. Но если кабель отсутствует, то его необходимо проложить. Для этого, от распаечной коробки, проделывается штроба в стене. Глубины штробы, должно быть достаточно для укладки кабеля.

После того, как ниша под распределительную коробку проделана, устанавливаем в нее подрозетник. Предварительно продеваем в него кабель. Установку можно производить посредством дюбелей с саморезами или алебастра.

Далее, зачищаем провод для подключения к выключателю

Важно понимать, что для того чтобы подключить одинарный выключатель, достаточно двойного провода определенного сечения

Далее, разбираем выключатель. При помощи плоской отвертки снимаем клавиши и откручиваем лицевую панель. Затем один из проводов, подключаем к контакту выключателя и затягиваем его отверткой. Далее подключаем второй.

После этого устанавливаем выключатель в подрозетник и прикручиваем его при помощи крепежных саморезов. После этого, в распаечной коробке, один из проводов, идущих на выключатель, подключаем к питающей фазе, а другой подключаем к проводу, идущему на осветительный прибор. Подаем напряжение и проверяем работоспособность устройства.

Соединяем правильно

После определения электропроводов вновь потребуется отключение электропитания для монтажа осветительного прибора. При скручивании проводов нежелательно использование ленты ПВХ из-за ее высыхания со временем и, соответственно, понижения ее изоляционных характеристик.

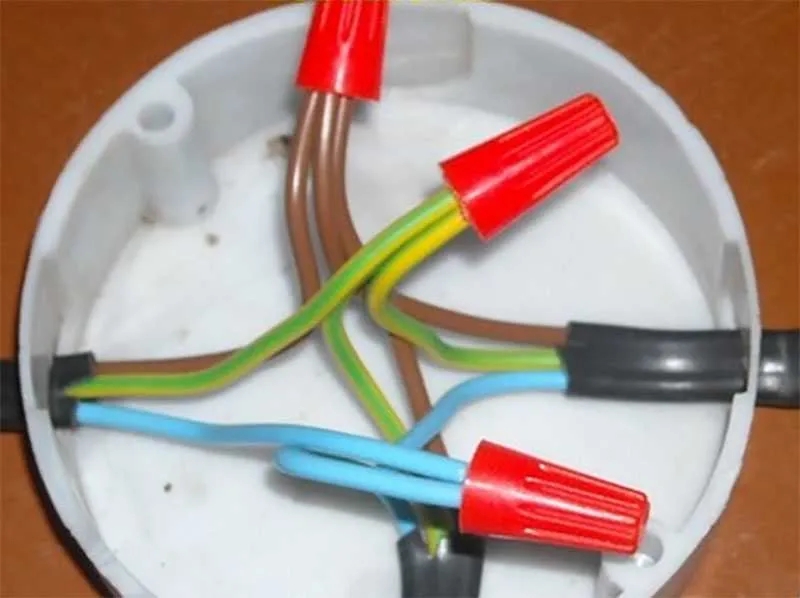

При скручивании электропроводов в одну группу и накрутки защитного колпачка возможно их окисление со временем и нагрев. Рекомендуется пайка таких соединений, что гарантирует нормальный контакт и отсутствие перегрева.

При соединении электропроводов от осветительного прибора с потолочными электропроводами от выключателя правила скрутки недопустимы. Здесь потребуется использование клеммных коробок. При этом возможна проблема, когда скрутка из нескольких электропроводов не входит в отверстие. Решение – припаивание к соединению медного проводника сечением от 0,5 кв. мм. Соединение изолируется, а свободный конец проводника длиною в 10 см вставляется в клеммную коробку.

После вставки в клеммник всех электропроводов от осветительного прибора и затяжки винтов, люстру поднимают под потолочное перекрытие. После крепления люстры в клеммник производят подключение электропроводов в нужном порядке: нули – один напротив другого, фазы к фазам – произвольно.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Подключение коммутаторов

Провести подключение двух проходных выключателей для того, чтобы осуществлять коммутацию двух электрических приборов, можно только одним единственным способом, поэтому допустить ошибку нельзя. Но если вы не знаете, как подключить два выключателя на две лампочки, лучше обратитесь к схеме — в ней есть определенные сложности. Далее в статье приведена схема, по которой можно подключить одну лампу.

Это типовая схема, на которой видно, что проходные выключатели подключаются последовательно в разрыв цепи питания, причем соединяются проходные выключатели одним двухжильным проводом. Если внимательно присмотреться к схеме, то можно увидеть, что питание можно размыкать и замыкать при любом положении выключателей.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Соединение проводов

Присоединение проводов светильника к осветительной проводке можно выполнить при помощи пайки, скрутки и с использованием специальных переходных клеммных колодок.

Пайка является самым надежным способом, но ее довольно трудно выполнить на высоте в ограниченном пространстве между основанием люстры и потолком. Поэтому такой способ практически не применяется.

Скрутку можно использовать только при скручивании проводников примерно одного диаметра. Нельзя скручивать вместе одно- и многожильные провода.

Категорически запрещается скручивать между собой медный и алюминиевый проводники!

Такое соединение образует электрохимическую пару и при наличии даже следов влажности в помещении быстро окисляется, вызывая нарушение контакта и разогрев места соединения. Большинство пожаров возникает по причине плохих соединений проводников.

Место скрутки необходимо тщательно обмотать изоляционной лентой таким образом, чтобы лента заходила на изоляцию обоих соединяемых проводов. Лучше воспользоваться специальными изолирующими колпачками.

Изоляция скрутки при помощи колпачков

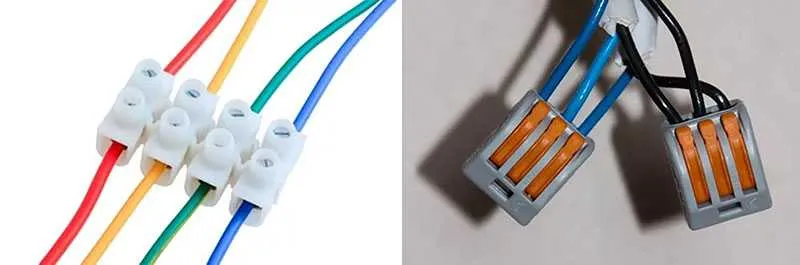

Наиболее оптимальный способ соединения – использование соединительных клемм. В продаже можно найти большое разнообразие типов клемм – от простых винтовых до пружинных.

Соединение проводов при помощи клемм

Чем хороши двухклавишные выключатели

По размеру двойные модели не отличаются от одиночных. Это удобно, если возникает необходимость заменить один на другой.

Отличаются выключатели своим устройством. Рабочая часть двойного включает три контакта: один — на входе и два — на выходе. Именно исходящие контакты обеспечивают управление работой двух независимых источников света (или групп).

Входящий и выходящие контакты

Установка коммутационных устройств, имеющих 2 клавиши, имеет свои преимущества.

1. При монтаже двух одноклавишных моделей необходимо тянуть кабель к каждому из них. Соответственно, их замена на одно приспособление приводит к снижению трудозатрат и экономии материалов.
2. К разным клавишам можно подключать два отдельно стоящих источника света и управлять их работой из одной точки. Например, это удобно при выводе контактов от светильников в туалете и ванной, если они расположены рядом. Тем более, что в соответствии с ПУЭ размещать выключатели разрешается лишь за пределами этих помещений. Таким же образом есть возможность настроить включение разных групп точечных светильников. Они могут включаться поочередно или одновременно (нажатием обеих клавиш).
3. Выключатели довольно просты, легко устанавливаются, уход за ними не составляет труда. Они долго служат без потери эксплуатационных и эстетических характеристик.
4. Двойные выключатели устанавливаются в помещениях различного назначения: в квартирах и офисах, общественных учреждениях и на производстве. Имеющие влагостойкое исполнение модели могут применяться и на улице.
5. Не всегда удобно, когда в люстре с несколькими лампочками они работают все одновременно. Установка устройства с двумя клавишами позволяет сделать разводку, подключив к каждой из них определенное количество источников света. Таким образом работа люстры становится более функциональной и экономится электричество, когда включать все лампы нет нужды.

Регулируемый выключатель света

К недостаткам приспособлений можно отнести возникающие проблемы с включением освещения при выходе выключателя из строя. Так как одно устройство управляет сразу двумя светильниками, в случае поломки они оба не будут работать.

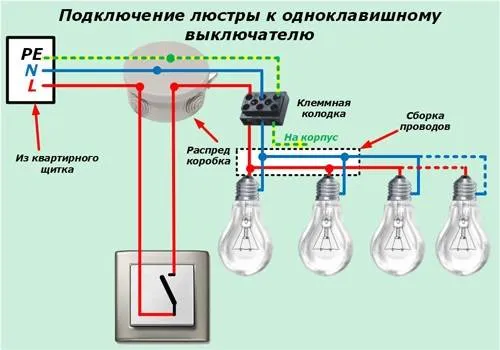

Как подключить трехрожковую люстру к одноклавишному выключателю

При установке светильника с количеством лампочек отличным от одной, подготовительный этап полностью повторяет вышеописанные манипуляции до момента непосредственного соединения люстры к кабелю питания на котором установлен одноклавишный выключатель. Трехрожковая люстра или конструкция с большим количеством источников света имеют отельные выходы проводов для каждой лампы. Это позволяет, используя разные схемы соединения и многоклавишные выключатели комбинировать количество работающих ламп. Использование одноклавишного прерывателя исключает эту возможность.

Перед тем как подключить трехрожковую люстру, впрочем, как и светильник с большим количеством ламп необходимо соединить все провода в соответствии с цветом изоляции. При этом нужно использовать параллельную схему монтажа. Можно использовать и последовательное соединение, но в этом случае гореть они будут в неполную силу. В таком случае потребление электроэнергии будет соответствовать потреблению одной лампы. И второй момент – при выходе из строя одного источника света, нерабочим окажется все устройство.

В ситуации, когда многорожковая люстра вынужденно подключается к одноклавишному выключателю, регулировать освещение и расход электроэнергии можно отсоединив или выкрутив часть ламп.

Как правильно подключить выключатель на люстру?

Подключение выключателя на люстру зависит от конкретной модели и типа проводки, поэтому важно следовать инструкции, которая поставляется вместе с люстрой. Однако, в целом, процесс подключения может быть описан следующим образом:

1. Выключите электричество в комнате, где вы будете устанавливать люстру. Это можно сделать, отключив соответствующий автомат в электрической шкафу.

2. Снимите кожух с люстры и изучите расположение проводов. Обычно провода бывают цветных (черный, белый и зеленый или медный) или помечены соответствующими буквами.

3. Подключите провода от люстры к соответствующим проводам в потолке. Обычно на люстре есть клеммы для подключения проводов. Черный провод от люстры соедините с черным проводом в потолке, белый с белым и зеленый или медный провод с зеленым или медным проводом в потолке.

4. Если выключатель не был подключен ранее, то найдите провод, который идет от выключателя к люстре. Этот провод может быть красного или черного цвета. Соедините его с черным проводом на люстре.

5. После того, как все провода подключены, закрепите кожух на люстре и включите электричество в комнате.

6. Проверьте работу выключателя и люстры, чтобы убедиться, что они работают должным образом.

Если у вас есть какие-либо сомнения или вопросы относительно подключения выключателя на люстру, лучше обратиться к профессионалам или электрику. Они помогут с установкой люстры и подключением выключателя правильно и безопасно.
