Как выполнить полную и частичную сборку-разборку АК-74 — шаги по сборке автомата
| Хороший выбор страйкбольных автоматов на официальном сайте магазина Берлога berloga.club |
Технические характеристики
При создании страйкбольного автомата АК-74 используются аналогичные материалы, что и в оригинальной модели. Благодаря этому можно ожидать сохранения одинаковых размеров и весовых характеристик. Если вас интересует, как собрать автомат, то далее представлены соответствующие сведения.
| Характеристики | Показатели |
| Калибр (мм) | 5.45 |
| Скорость выстрела (м/с) | 130 |
| Ёмкость магазина | 50 |
| Вес (кг) | 3.1 |
| Размер (мм) | 710 — 943 |
| Источник энергии | Пружина |
| Пули | Шарики |
| Материал | Пластик, металл, дерево |
| Мощность (Дж) | 1.4 |
| Тип ствола | Гладкий, стальной |
| Тип спуска | Нерегулируемый |
| Предохранитель | Ручной |
| Прицельные приспособления | Ласточкин хвост, мушка |
| Производитель | Россия |
| Приблизительная стоимость, рублей | 9850 |
Ствол оружия изготовлен методом редуцирования. Хромовое покрытие внутреннего канала ствола обеспечивает максимальную дальность полёта пули. Отсутствие внутреннего стволика позволяет использовать шомпол для чистки от оригинальной версии автомата.
Скорострельность данной вариации оружия держится на уровне 800 выстрелов в минуту. Что касается минимальной скорости полёта пули, то здесь речь идёт о показателе в 150 м/с.
Конструктивные особенности
АК 74 для страйкбола представлен различными вариациями. Такое оружие производится при использовании материалов повышенной прочности, поэтому можно говорить о максимально возможном сроке его эксплуатации. Мушка автомата для страйкбола вставляется по оси и очень плотно сидит. Это способствует достижению предельной точности стрельбы.
Ствольная коробка в данном случае изготавливается посредством использования штампованной стали. Здесь дополнительно установлена рельса для возможности монтажа ночного прицела. Крышка ствольной коробки, ствол и прицельные приспособления также изготавливаются из металла, а приклад и цевье — из ударопрочного пластика или натурального дерева. Сборка отдельных элементов осуществляется при использовании штифтов или заклепок.
Составные части страйкбольного АК 74
Магазина вставляется очень плотно. После его установки отмечается факт отсутствия люфта. Фиксатор пуль имеет специальную канавку, которая выполняет защитную функцию. Прижимная планка целика очень прочно закреплена на винт.
Внутри цевья расположен аккумулятор стандартных размеров. Зарядка данного элемента осуществляется через балансировочный разъём, поэтому не стоит ожидать, что процесс восстановления рабочей ёмкости будет осуществляться очень быстро.
Чтобы снять цевьё, достаточно просто нажать кнопку и сдвинуть кольцо немного вперёд. Шомпол в этом случае будет выполнять функцию направляющего элемента. Характерной конструктивной особенностью автомата можно назвать то, что затвор немного касается ствольной крышки. Однако данный момент не мешает ему легко двигаться.
Кнопка крышки ствольной коробки прижимается посредством использования маленькой пружины. Передняя часть данного элемента оснащается коннекторами. Впоследствии они соединяются с гирбоксом. В задней части ствольной коробки есть дополнительной упор. Его наличие способствует правильному расположению гирбокса.

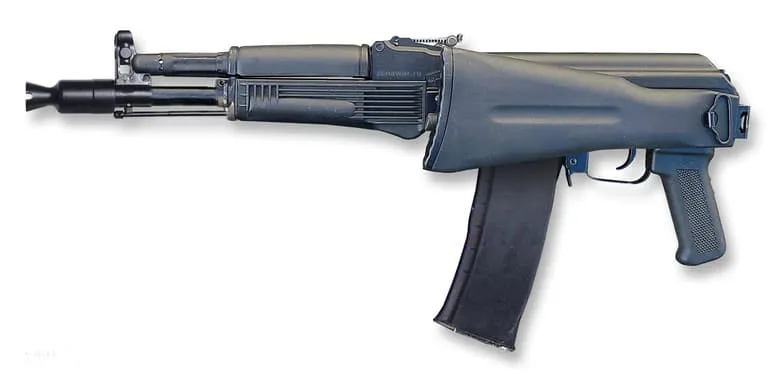

В отличие от классических АК-47 и АКМ, страйкбольный АК-105 весьма популярен и применяется наравне с клонами зарубежных моделей. Отличие АК-105 от обычных автоматов Калашникова заключаются в уменьшенной длине ствола. Какие бывают маски для страйкбола и зачем покупают тематические в виде черепа? По этой ссылке можно получить все ответы и узнать как маски защищают лицо от повреждений.
Нормативы по этой дисциплине делятся на две категории, но могут быть объединены в одну. Отдельно рассчитывается время разборки и отдельно время сборки. Существует три категории оценки кандидатов.
- Разборка оружия: 19 секунд – «удовлетворительно», 17 секунд – «хорошо», 15 секунд – «отлично».
- Сборка оружия: 32 секунды – «удовлетворительно», 27 секунд – «хорошо», 25 секунд – «отлично».
Данные цифры устанавливают для взрослых военнослужащих. Для детей эти цифры могут быть чуть выше. Но, как показывает практика. Именно дети бьют все рекорды по сборке-разборке автомата Калашникова.
Но разобрать и собрать – это не самое главное
Важно и суметь сохранить детали. Небрежно брошенная деталь на стол может упасть на пол
В этом случае, разбирающему добавляют штрафные 5 секунд. Одного такого «штрафа» достаточно, чтобы хорошо испортить норматив.
Немаловажными являются и команды, которые подают при выполнении норматива. Разборка начинается с команды «К неполной разборке автомата приступить!», а время останавливают после доклада разбирающего «готов!». Также подается и команда «к сборке автомата приступить». Доклад разбирающего может быть произведен только после разборки или сборке оружия, когда все детали или оружие лежит на столе, а руки его не касаются.
Характеристики макетов
Вышеуказанные макеты автомата Калашникова обладают следующими характеристиками:
ММГ АК-74
| Характеристика | Параметр |
| Производитель | Ижмаш |
| Калибр | 5,45 мм |
| Количество зарядов | 30 (без возможности выстрела) |
| Сборка-разборка | Присутствует |
| Длина | 945 мм х 195 мм х 70 мм |
| Масса | 3,5 кг |
| Из чего сделан корпус | Сталь |
| Из чего сделано ложе | Пластик |
ММГ АК-74М
| Характеристика | Параметр |
| Производитель | Ижмаш |
| Калибр | 5,45 |
| Количество зарядов | 30 (без возможности выстрела) |
| Сборка-разборка | Присутствует |
| Длина | 945 мм х 195 мм х 70 мм |
| Масса | 3,5 кг |
| Из чего сделан корпус | Сталь |
| Из чего сделано ложе | Пластик |
ММГ АКМ
| Характеристика | Параметр |
| Производитель | Молот Армз |
| Калибр | 5,45 |
| Количество зарядов | 30 (без возможности выстрела) |
| Сборка-разборка | Присутствует |
| Длина | 883 см |
| Масса | 3,1кг |
| Из чего сделан корпус | Металл |
| Из чего сделано ложе | Металл |
АК-12 ММГ
| Характеристика | Параметр |
| Производитель | Ижмаш |
| Калибр | 5,45 |
| Количество зарядов | 30 (без возможности выстрела) |
| Сборка-разборка | Присутствует |
| Длина | 940 мм (730 мм в сложенном виде) |
| Масса | 3,5 кг |
| Из чего сделан корпус | Сталь |
| Из чего сделано ложе | Пластик |
ММГ СВДС
| Характеристика | Параметр |
| Производитель | Ижмаш |
| Калибр | 7, 62 |
| Количество зарядов | 10 (без возможности выстрела) |
| Сборка-разборка | Присутствует |
| Длина | Длина – 1135 |
| Масса | 4,1 кг |
| Из чего сделан корпус | Металл |
| Из чего сделано ложе | Пластик, металл |
Как ухаживать за макетом автомата Калашникова
Чтобы макет оружия прослужил долго, за ним нужно правильно ухаживать. Уход за муляжом автомата Калашникова подразумевает следующее:
- Как и любое другое металлическое изделие, макет автомата плохо переносит влажность. Хранить его нужно в теплом, отапливаемом помещении, желательно, с кондиционером.Если оставить макет в сыром, подвальном или в помещении с повышенной влажностью, на нем могут появиться следы ржавчины, а его детали утратят подвижность.
- Перевозить оружие с места на место нужно в водонепроницаемом чехле или другой надежной упаковке.
- Для обработки макетов подходит оружейная смазка. Сейчас она продается в виде аэрозоли, очень удобна в использовании.
- Если в коллекции несколько макетов, то все их нужно регулярно осматривать и смазывать.
- Для защиты от ржавчины, влаги, коррозии и других неблагоприятных факторов, продаются специальные защитные растворы.
- Для придания оружию блеска можно купить дополнительное средство и регулярно пользоваться им.
Таким образом, макет автомата Калашникова бывает разных моделей. Внешне он схож с оригинальным оружием, обладает аналогичным набором деталей, которые предварительно проходят деактивацию. Это делает вещь идеальным учебным пособием, а также экспонатом музейной или частной домашней коллекции.
Порядок неполной разборки автомата Калашникова
- Отделить магазин. Удерживая автомат левой рукой за шейку приклада или цевьё, правой рукой обхватить магазин, нажимая большим пальцем на защёлку, подать нижнюю часть магазина вперёд и отделить его.
- После этого проверить, нет ли патрона в патроннике, для чего опустить переводчик вниз, отвести рукоятку затворной рамы назад, осмотреть патронник, отпустить рукоятку затворной рамы и спустить курок с боевого взвода.
- Вынуть пенал с принадлежностью. Утопить пальцем правой руки крышку гнезда приклада так, чтобы пенал под действием пружины вышел из гнезда, раскрыть пенал и вынуть из него протирку, ёршик, отвёртку, выколотку и шпильку.У автомата со складывающимся прикладом пенал носится в кармане сумки для магазинов.
- Отделить шомпол. Оттянуть конец шомпола от ствола так, чтобы его головка вышла из-под упора на основание мушки, и вынуть шомпол вверх. При отделении шомпола разрешается пользоваться выколоткой.
- Отделить дульный тормоз-компенсатор. Утопить отверткой фиксатор дульного тормоза-компенсатора. Свернуть дульный тормоз-компенсатор с резьбового выступа основания мушки, вращая его против хода часовой стрелки.В случае чрезмерно тугого вращения дульного тормоза-компенсатора допускается производить его отворачивание с помощью выколотки (шомпола), вставленной в окна дульного тормоза-компенсатора.
Отделение дульного тормоза-компенсатора - Отделить крышку ствольной коробки. Левой рукой обхватить шейку приклада, большим пальцем этой руки нажать на выступ направляющего стержня возвратного механизма, правой рукой приподнять вверх заднюю часть крышки ствольной коробки и приподнять крышку.
Отделение крышки ствольной коробки - Вынуть возвратный механизм. Удерживая автомат левой рукой за шейку приклада, правой рукой подать вперёд направляющего стрежня возвратного механизма до выхода его пятки из продольного паза ствольной коробки. Затем приподнять задний конец направляющего стержня и извлечь возвратный механизм из канала затворной рамы.
Вынимание возвратного механизма - Отделить затворную раму с затвором. Продолжая удерживать автомат левой рукой, правой рукой отвести затворную раму назад до отказа, приподнять её вместе с затвором и отделить от ствольной коробки.
Отделение затворной рамы с затвором - Отделить затвор от затворной рамы. Взять затворную раму в левую руку затвором кверху, правой рукой отвести затвор назад, повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперёд.
Отделение затвора от рамы - Отделить газовую трубку со ствольной накладкой. Удерживая автомат левой рукой, правой рукой надеть пенал с принадлежностью прямоугольным отверстием на выступ замыкателя газовой трубки, повернуть замыкатель от себя до вертикального положения и снять газовую трубку с патрубка газовой камеры.
Разборка, сборка и зарядка магазина
Ноормативы существуют не только для самого автомата АК-74. Сборка-разборка, чистка и снаряжение на время проводятся и для магазинов. В бою от скорости зарядки магазина патронами напрямую зависит сохранение жизни. Причем не только одного бойца-автоматчика, но и целой группы. Сданным на “отлично” считается снаряжение магазина тридцатью патронами за 30 секунд. Норматива по сборке-разборке магазина на время как такового не существует, так как процедура эта проводится не так уж часто вне боевой обстановки, а время ее проведения во многом зависит от возраста и состояния внутренней пружины. И все же после контакта с песком или влагой делать это необходимо.
Для того чтобы разобрать магазин, нужно сперва изъять из него патроны, если он был заряжен. Затем перевернуть его вверх глухой частью и аккуратно нажать на кнопку, утопив ее. Потом подвижную металлическую часть сдвинуть в сторону внутреннего изгиба магазина, поджимая пальцем находящуюся за ней крышку
Пружина, находящаяся в нем, сжата, поэтому извлекать крышку нужно с осторожностью. Далее чистка производится по ситуации: влага стирается ветошью, попавший песок и мусор – щеткой
Периодически пружину тоже нужно смазывать. Собирается магазин в обратном разборке порядке.
Урок 65§ 65. Порядок неполной разборки и сборки автомата Калашникова
Содержание урока
Неполная разборка автомата Калашникова
Неполная разборка автомата Калашникова
Разборка автомата Калашникова может быть неполной и полной.
Неполная разборка автомата Калашникова проводится для чистки, смазки и осмотра автомата.

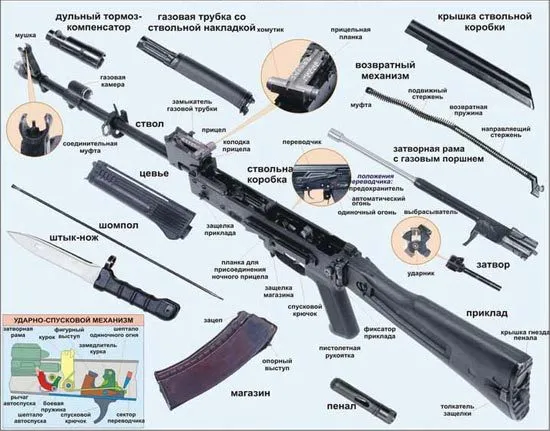

Полная разборка автомата Калашникова проводится для чистки при сильном загрязнении автомата, после нахождения его под дождём или в снегу, при переходе на новую смазку и при ремонте.
Внимание!
Излишне частая разборка автомата вредна, так как ускоряет изнашивание частей и механизмов.
Разборку и сборку автомата производят на столе или чистой подстилке; части и механизмы кладут в порядке разборки, обращаются с ними осторожно, не складывают одну часть на другую и не применяют излишних усилий и резких ударов. При сборке автомата надо сличить номера на его частях: у каждого автомата номеру на ствольной коробке должны соответствовать номера на газовой трубке, затворной раме, затворе, крышке ствольной коробки и других частях автомата.
Рис. 18. Отделение магазина
Обучение разборке и сборке на боевых автоматах допускается лишь в исключительных случаях и с соблюдением особой осторожности в обращении с частями и механизмами.

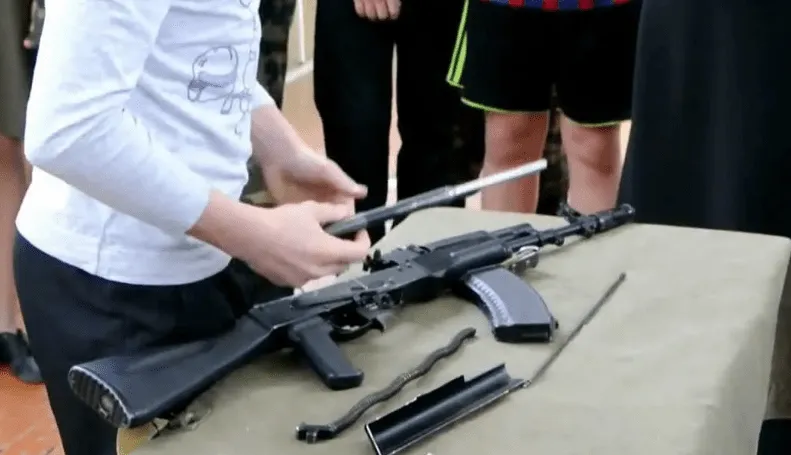

Рассмотрим порядок неполной разборки автомата:
1) Отделить магазин (рис. 18). Удерживая автомат левой рукой за шейку приклада или цевьё, правой рукой обхватить магазин, нажимая большим пальцем на защёлку, подать нижнюю часть магазина вперёд и отделить его.
После этого проверить, нет ли патрона в патроннике, для чего опустить переводчик вниз, отвести рукоятку затворной рамы назад, осмотреть патронник, отпустить рукоятку затворной рамы и спустить курок с боевого взвода.
2) Вынуть пенал с принадлежностью. Утопить пальцем правой руки крышку гнезда приклада так, чтобы пенал под действием пружины вышел из гнезда, раскрыть пенал и вынуть из него протирку, ёршик, отвёртку, выколотку и шпильку.
Рис. 19. Отделение шомпола
У автомата со складывающимся прикладом пенал носится в кармане сумки для магазинов.
3) Отделить шомпол (рис. 19). Оттянуть конец шомпола от ствола так, чтобы его головка вышла из-под упора на основание мушки, и вынуть шомпол вверх. При отделении шомпола разрешается пользоваться выколоткой.
Рис. 20. Отделение крышки ствольной коробки

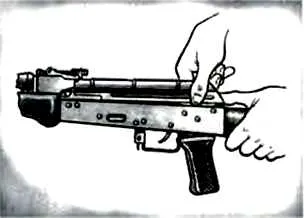

4) Отделить крышку ствольной коробки (рис. 20). Левой рукой обхватить шейку приклада, большим пальцем этой руки нажать на выступ направляющего стержня возвратного механизма, правой рукой приподнять вверх заднюю часть крышки ствольной коробки и отделить крышку.

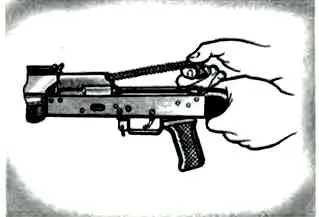

5) Отделить возвратный механизм (рис. 21). Удерживая автомат левой рукой за шейку приклада, правой рукой подать вперёд направляющий стержень возвратного механизма до выхода его пятки из продольного паза ствольной коробки, приподнять задний конец направляющего стержня и извлечь возвратный механизм из канала затворной рамы.
Рис. 21. Отделение возвратного механизма
6) Отделить затворную раму с затвором (рис. 22). Продолжая удерживать автомат левой рукой, правой рукой отвести затворную раму назад до отказа, приподнять её вместе с затвором и отделить от ствольной коробки.
Рис. 22. Отделение затворной рамы с затвором

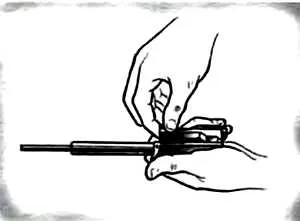

7) Отделить затвор от затворной рамы (рис. 23). Взять затворную раму в левую руку затвором кверху, правой рукой отвести затвор назад, повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперёд.
Рис. 23. Отделение затвора от затворной рамы
8) Отделить газовую трубку со ствольной накладкой (рис. 24). Удерживая автомат левой рукой, правой рукой надеть пенал с принадлежностью прямоугольным отверстием на выступ замыкателя газовой трубки, повернуть замыкатель от себя до вертикального положения и снять газовую трубку с патрубка газовой камеры.
Рис. 24. Поворот замыкателя газовой трубки
Следующая страница Порядок сборки автомата после неполной разборки
Типы разборки автомата Калашникова
Любое оружие должно иметь способность разбираться. Причем, чем проще будет этот процесс, тем лучше. Группа деталей, которая не имеет различных крепежных болтов и винтов, соединяемая при помощи простых фиксаторов и т.п. – это показатель надежного автомата, которому не страшны поломки дорогих автоматов.
Существует два вида разборки оружия:
- Полная
- Неполная
В первом случае производится полное разделение автомата на все возможные части. Используется данный метод при очень сильных загрязнениях, а также при ремонте или смене смазки в оружии. Делать это без должного опыта крайне не рекомендуется, потому что собрать некоторые детали потом будет просто невозможно.
А вот неполной разборкой должен овладеть каждый мужчина. Данное мероприятие производится для чистки и смазки оружия и является штатным процессом. В процессе неполной разборки снимаются только рабочие части автомата, подверженные загрязнению в процессе стрельбы
Это очень важно, когда оружие находится в зоне боевых действий. Умение разбирать оружие позволит быстро решить многие неисправности, которые возникают в процессе длительной стрельбы, перегрева или воздействия грязи
Мировой рекорд по разборке и сборке автомата Калашникова
Несмотря на нормативы, находятся довольно ловкие люди, которые умудряются разобрать и собрать знаменитый автомат за рекордно-короткое время. Причем, рекорд принадлежит в основном детям-участникам военно-патриотических клубов и кадетских училищ. Но самое интересное то, что рекордсменом в этом нелегком деле является девушка.
Конечно, таких рекордных данных от простых военных не требуют. Как говорят в одном из подразделений спецназа: «Не нужно уметь быстро собирать и разбирать автомат. Нужно уметь быстро стрелять из него». И это правда. Ведь разборка оружия производится для чистки и этот процесс должен быть неторопливым. Подобные нормативы придумали лишь для появления автоматизма у военнослужащего при разборке. Особенно в условиях сильнейшего стресса после боевых действий. Если во время боя автомата заклинит, его нужно быстро вернуть в боевое положение. Для этого можно выбить затвор со снятой крышкой ствольной коробки. И чем быстрее это сделает солдат, тем больше шансов у него остаться в живых.
История и настоящее автомата
Всё началось с изобретения в 1943 году нового патрона. У него был калибр 7,62 миллиметра, поэтому его так и обозначили. Дальность поражения и мощность заряда оказалась примерно посередине между пистолетными и винтовочными боеприпасами. Вскоре начались работы по созданию под него оружия, которым можно было заменить устаревшую мосинскую винтовку, а также пистолет-пулемёт Шпагина, или знаменитый ППШ, и пистолет-пулемёт Судаева — ППС. За дело взялись все ведущие КБ страны.
В СССР тех лет основным заказчиком стрелкового вооружения было Главное артиллерийское управление. В 1945 году им был организован конкурс на изобретение автомата для винтовочного боеприпаса 43 года. Он должен обеспечивать высокую кучность при ведении огня, малый вес и размеры, неприхотливость и безотказность в бою, ремонтопригодность в боевых условиях, простоту в уходе. На будущий год в работу вступил старший сержант Михаил Калашников, проходивший службу на Центральном научно-исследовательском полигоне стрелково-миномётного вооружения.
Финалистами были выбраны именно его разработка и образец КБ Симонова — самозарядный карабин. Конкурсная комиссия признала проект молодого изобретателя более простым и дешёвым в изготовлении, чем СКС. К тому же за счёт меньших размеров из АК было удобнее вести огонь, а при необходимости он мог стрелять в одиночном режиме, заменяя винтовку. Производство нового оружия было налажено на предприятии Ижмаш.
В 1952 году изобрели специальную методику по машинной обработке, которая оказалась очень дорогой. Одновременно совершенствовалась первоначальная технология, и к 1959 году нужный результат был получен. Эту модификацию назвали АКМ. У неё оказался меньший вес и более экономичный процесс производства. Одновременно на основе обычного автомата разработали ручной пулемёт Калашникова, который оказался основным в списке вооружения Армии СССР.
В основном это были соратники по социалистическому блоку. В то же время 11 государств начали изготавливать его без разрешения. А число производителей в малых количествах или кустарным способом не поддаётся подсчёту. Создаются клоны преимущественно в азиатских, африканских странах. Есть нелегальные производители и в Европе. По состоянию на 2009 год срок действия всех лицензий истёк. По расчётам, всего выпущено 70−150 миллионов автоматов различных модификаций.
https://youtube.com/watch?v=RpouM_h9G58
Развитие модели в наши дни

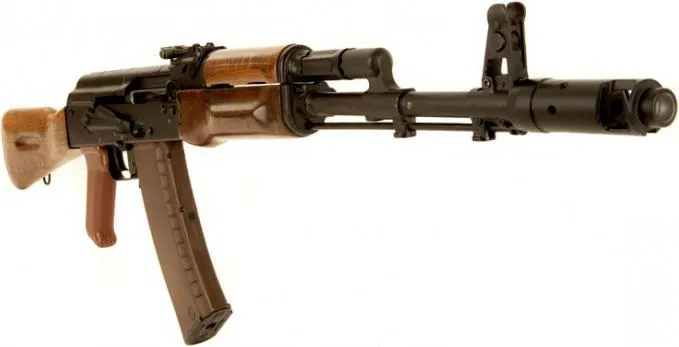

Новая разработка 1974 года — АК74 — выпускается с 1976 г. и получила меньший калибр, более мощный ствол, положительно сказавшийся на кучности и меткости стрельбы как в одиночном режиме, так и очередями. Модификация АК74М работала с боеприпасом 5,45 мм, новым стволом и компенсатором, который предотвращал движение оружия вверх. Кроме того, у него появился убирающийся приклад из пластика, специальная планка для установки ночного визира или подствольного гранатомёта.
Дальнейшее развитие продолжилось с выпуском АК-101 и АК-103 под патрон натовского стандарта 5,56 на 45 мм. Началось производство оружия для охоты:
- Карабины Сайга для оболочечной или экспансивной пули, а также их гладкоствольные самозарядные модификации.
- Подобное снаряжение выпускалось под маркой Вепрь.
- Для тренировок и занятий спортом имелись газобаллонные модели.
Упоминается калаш и в Книге рекордов Гиннеса как самое распространённое на Земле оружие — его доля составляет 15 процентов, а в списке, где представлены самые значимые изобретения по версии журнала Либерасьон, он опередил атомную бомбу и покорение космоса.
Возможный тюнинг
Для улучшения эксплуатационных характеристик данной модели оружия рекомендуется предпринять определённый комплекс мер. Посредством тюнинга можно добиться улучшения показателей дальности и точности стрельбы. При этом возникает необходимость в реализации определённых конструктивных изменений.
Мощность оружия напрямую зависит от жесткости пружины, так как именно этот элемент обеспечивает движение поршня при выстреле. На мощностной потенциал пружины также оказывает непосредственное влияние количество витков. Учитывая, что со временем данный элемент может растягиваться, процедура его замены является жизненной необходимостью, а не временным апгрейдом.
При этом следует отметить, что установка более жесткой пружины может повлечь за собой снижение показателей скорострельности. Чтобы избежать этого, рекомендуется прибегнуть к использованию аккумулятора повышенного напряжения. Учитывая, что расход энергии будет больше, необходима установка батареи с максимальной ёмкостью.
Также можно провести комплекс работы, связанных с улучшением компрессии. Для этого необходимо просто провести установку более тонкого стволика с качественной полировкой внутренней поверхности. Более того, такие действия позволят добиться улучшения показателей точности стрельбы.
Порядок разборки и сборки
Оружие укладывается на стол стволом влево, а магазин направлен в противоположенную сторону от разбирающего. Чтобы не поцарапать и не испортить стол, желательно постелить на стол ткань или расстелить плащ-палатку. Алгоритм разборки автомата следующий:
- В первую очередь, нужно извлечь магазин и направить оружие стволом вверх.
- Снять с предохранителя и взвести затвор. Произвести контрольный спуск. Так разбирающий убеждается, что в патроннике нет заряженного боеприпаса. Это нужно как для его безопасности, так и окружающих.
- Затем из приклада извлекается пенал. Для этого нужно утопить в полость палец и, удерживая им фиксатор, освободить ход пружины, которая выталкивает пенал. В нем находятся все инструменты для ухода за оружием. Если это АК-74 со складным прикладом или укороченный, то пенал извлекать не нужно, так как там его нет.
- Следующий этап – шомпол. Он предназначен для чистки ствола оружия. Чтобы его вытащить. Нужно взяться за конец, вытаскивать его, а в середине поджимать, чтобы он вышел их фиксации прицела.
- После этого автомат ставится пистолетной рукояткой на сток, большим пальцем левой руки нужно нажать на кнопку фиксации крышки ствольной коробки, а другой рукой снять крышку поддев ее вверх.
- Правой рукой удерживать автомат на столе, а левой нужно задвинуть пружинно-возвратный механизм, чтобы вывести его из фиксации. После этого пружина вытаскивается из затворной рамы.
- Правой рукой затворная рама выводится из ствольной коробки, вначале в сторону приклада, затем вверх. И извлекается из автомата. При этом происходит взведение ударно-спускового механизма.
- Из затворной рамы нужно извлечь затвор. Для этого нужно пару раз перевернуть раму и затвор выскочит сам.
- Последний этап – это снятие газовой трубки. Чтобы это сделать нужно взять пенал и при помощи специального выреза в нем, как рычагом повернуть флажок фиксации. Одновременно с этим газовую трубку нужно поднять вверх и извлечь из автомата.
Сборка:
- Процесс сборки обратен разборке. Для этого вначале устанавливается газовая трубка. После ее посадки нужно перевести флажок вниз для фиксации.
- Затем нужно установить затвор в затворную раму. Для этого она укладывается в проточку, а затем поворачивается до фиксации в специальном пазе.
- Придерживая затвор от выпадения, раму вставляют в ствольную коробку и резким движением руки быстро задвигают до упора.
- После этого устанавливается возвратный механизм. Нужно поместить его в раму и, преодолевая действие пружины, зафиксировать его в проточке ствольной коробки.
- Придерживая автомат правой рукой, левой нужно установить крышку ствольной коробки, вначале попав в паз, а затем ударом руки усадить его в фиксаторе. Можно помогать большим пальцем правой руки для удобства. Самое главное – не прищемить кожу пальцев. Такое, к сожалению, происходит довольно часто.
- Так как УСМ был взведен, нужно произвести контрольный спуск и разрядить оружие. Для этого нажимается спусковой крючок, а оружие ставится на предохранитель.
- Затем устанавливается шомпол. Его нужно просто вставить в отверстие и задвинуть до конца. Он сам зафиксируется, как нужно. После шомпола в приклад вставляют пенал. Для этого его нужно просунуть в отверстие так, чтобы открылся фиксатор. Вытаскивая палец, крышку нужно закрыть.
- Заключительный этап – пристегнуть магазин, положить оружие на стол и убрать от него руки. Именно это и является знаком об окончании сборки. Но очень часто от испытуемого требуют доклада «готов».

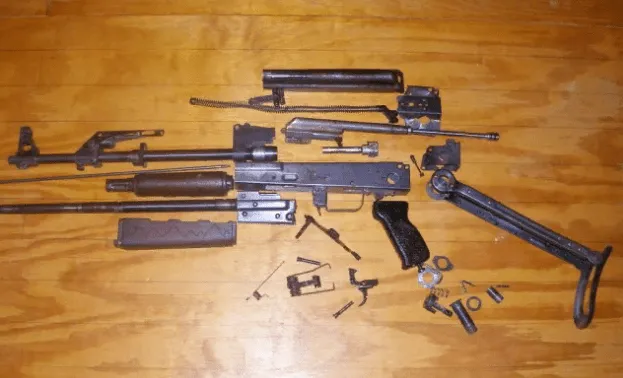

При помощи выколотки, нужно удалить шпонку из выбрасывателя и ударник. После этого оба элемента извлекаются из ствольной коробки. Следующий на очереди ударно-спусковой механизм. Для этого снимается курок, спусковой крючок с шепталом одиночного огня и автоспуск. После этого отделяется переводчик огня и отверткой переводится фиксатор цевья. Затем цевье подается вперед и извлекается. Не стоит делать этого без присмотра опытного инструктора. Разобрать эти детали не создаст никаких проблем, а вот собрать их обратно не так уж просто.
После такой разборки можно производить полную чистку и смазку автомата. Данное мероприятие никогда не выполняется на время. Подобная разборка рассчитана на спокойный и тщательный уход за оружием.
Разборке подвергается не только автомат Калашникова. Данная возможность есть у любого оружия в мире.
Типы разборки
Прежде чем начать учиться, всегда нужно вникнуть в суть. Профессионалы различают два типа разборки и сборки автоматов Калашникова: неполную и полную. Начало этих процессов примерно одинаковое, но даже по названию понятно, в чем их главное отличие. Неполная разборка-сборка АК-74 предназначена для чистки, смазывания и осмотра автомата. Как правило, она проводится раз в 2-3 дня, даже если стрельба из оружия не производилась. От состояния автомата и степени загрязнения пороховыми газами зависит интенсивность очистки. После стрельбы придется тщательно поработать над каждой запчастью, а нестреляному оружию иногда достаточно сухого протирания ветошью специальным оружейным маслом.
Полная разборка-сборка АК-74 применяется, если автомат получил сильные загрязнения, долго пролежал в воде, песке или снегу. Уместна эта процедура и при переходе на новое смазочное масло. Само собой, не обойтись без полной разборки и во время ремонта. Процесс этот имеет две особенности: во-первых, проводить его желательно под контролем опытного оружейника, а во-вторых, не стоит производить полную разборку без необходимости – оружие этого не любит, его части быстрее изнашиваются.
Как выбрать макет
Подходить к покупке макета автомата Калашникова нужно ответственно. Во-первых, потому, что это вещь недешевая, во-вторых, муляж должен отвечать целям и задачам эксплуатации
На что обратить внимание?
- Внешнее состояние оружия. На модели не должно быть потертостей, следов повторного окрашивания, явных механических повреждений, царапин. Если таковые найдены, то есть риск, что продавец пытается реализовать старый макет, уже бывший в использовании.
- Металлическое покрытие. Оно также должно быть без видимых повреждений.
- Внешний вид предохранителя и дульных приспособлений. Края дульного среза должны быть четкими, ровными, чистыми.
- Функциональность сборки-разборки. Для того, чтобы не осталось сомнений, нужно попросить продавца дать разобрать макет оружия или сделать это самостоятельно.
- Состояние ствола и патронника. Покрытие на этих деталях стоит рассмотреть на свет, особо внимательно. Оно должно быть чистым, ровным, без каких-либо вкраплений или шероховатостей.
- Целостность ствольной коробки. Если сзади ствольной коробки обнаруживаются потертости и шероховатости, то ранее этот макет уже был в обиходе.
- Прочность наклепа на курке. При проверке болтаться ничего не должно.
Рекорд
Не стоит думать, что 36 секунд (13+23) – это минимальное время, за которое может быть выполнена сборка-разборка АК-74. Рекорд намного ниже этих цифр. На сегодняшний день многие курсанты военных училищ, профессиональные военные и обычные любители оружия оспаривают мировое первенство, однако официальный победитель так и не озвучен. Дело затрудняется тем, что существуют четкие требования для признания рекорда. Во-первых, запчасти автомата не должны разлетаться во все стороны и уж тем более падать на пол, а многие потенциальные рекордсмены относятся к этому правилу не совсем ответственно. Во-вторых, не должен нарушаться порядок сборки-разборки. Кроме того, рекорд не будет засчитан, если хотя бы одна часть будет отделена от автомата каким-либо способом, не регламентированным “Курсом стрельб”. Если боец допускает хотя бы одну ошибку, способную повлечь за собой травмирование человека или поломку автомата, то речь не может идти не только о рекорде, но и о сдаче самого норматива как такового.
- Распечатать
Оцените статью:
- 5
- 4
- 3
- 2
- 1
(1 голос, среднее: 5 из 5)
Какой автомат на 1 5 квадрата?
Выбор автомата для электрической цепи зависит от мощности нагрузки, которая будет подключаться к этой цепи. Для определения подходящего автомата необходимо узнать мощность (ватты) устройств, которые будут подключены к электрической цепи.
Для цепи на 1,5 квадратных мм обычно используется автомат номинальным током 10-16 Ампер, в зависимости от требуемой мощности нагрузки. Например, если общая мощность нагрузки будет составлять 1500 Вт (1,5 кВт), то необходим автомат на 10 Ампер. Если мощность будет больше, то нужен автомат на больший ток.
Однако, необходимо учитывать, что выбор автомата также зависит от других факторов, таких как тип и характеристики нагрузки, длина провода и т.д. Поэтому, рекомендуется обратиться к электрику для точного расчета и выбора соответствующего автомата для вашей конкретной электрической цепи.
