Разделим внимание на важную часть электроснабжения дома — ввод электроэнергии. Это момент, когда общая мощность может быть весьма значительной, поэтому следует особо аккуратно подходить к монтажу. Рассмотрим, как организовать прокладку кабеля, структуру распределения электроэнергии и на что стоит обратить первоочередное внимание при подключении электричества от столба.
Принцип устройства распределительной сети
Электрический ввод находится на границе сфер внутреннего и внешнего электроснабжения — это единственная линия, связывающая муниципальную систему с домашней. Нагрузка на этом участке наивысшая, поэтому требования к устройству ввода более строгие, а срок его эксплуатации на треть ниже, чем у внутренней системы электрификации.
Точкой подключения может служить:
- «низкая» шина трансформаторной подстанции(в 3–4% случаев);

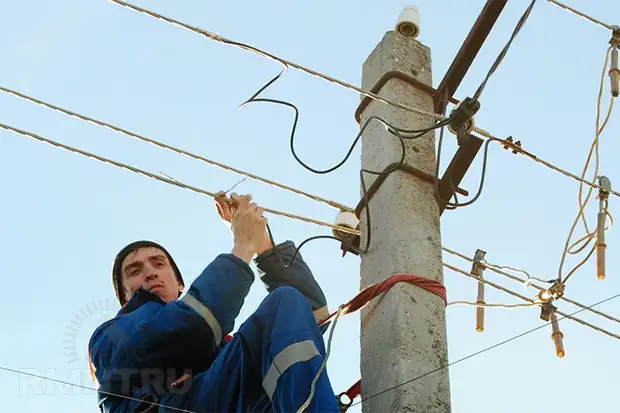

- опора ВЛЭП (95% случаев);
- коллекторный узел подземной кабельной трассы (1–2%).

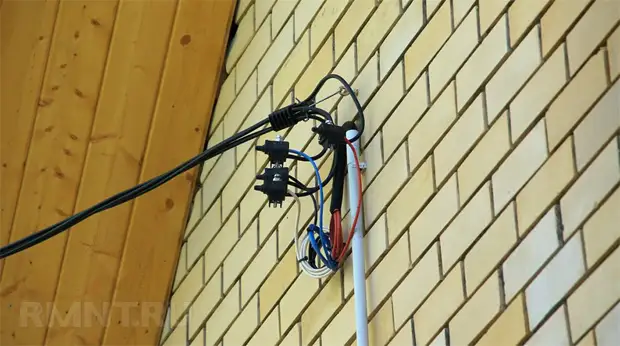

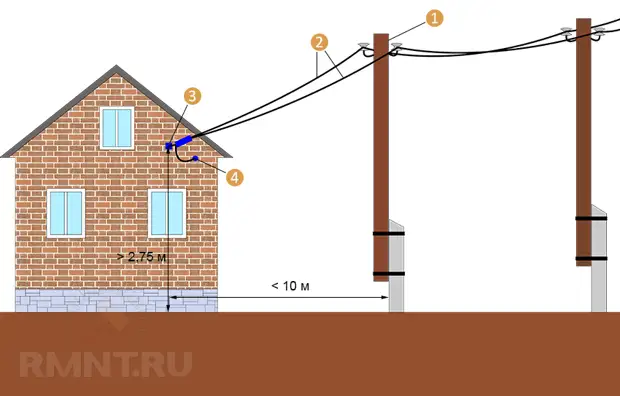

Ввод электричества в дом со столба: 1 — ВЛЭП; 2 — СИП-кабель; 3 — крепление кабеля; 4 — ввод кабеля через гильзу
В более сложном варианте врезка выполняется в кабельную линию посредством разветвительной кабельной муфты. Такой вариант подключения почти всегда сопровождается обустройством нового технического колодца или надземного коллектора.

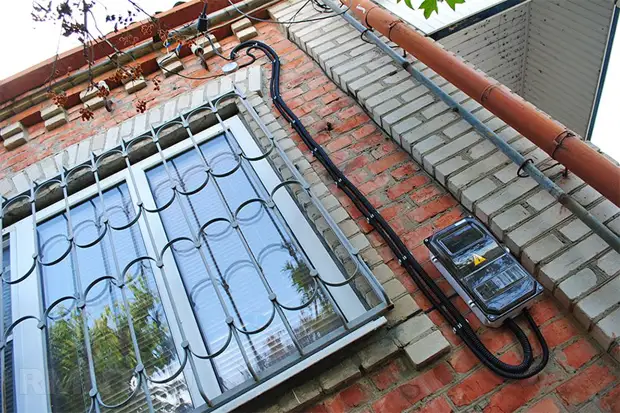

Электропроводка к счётчику должна быть видимой и, по возможности, не иметь соединений, допускающих снятие напряжения с контактных клемм. Чтобы не составлять акт скрытых работ и не пломбировать все коробки с соединениями, счётчики устанавливают на фасадах домов, где они всегда доступны для инспекции, а неразрывность ввода легко контролируется.
Планирование работ: как жить в симбиозе с РЭС
Счётчик электроэнергии — линия раздела зон ответственности между потребителем и поставщиком электроэнергии. Сам счётчик и все подключенные к нему линии относятся к проекту внутреннего электроснабжения. Воздушный ввод, соответственно, обслуживается монтажной службой городских сетей.
И здесь возникает проблема: поставщик не может обеспечить подачу электроэнергии, не опломбировав узел учёта. А поскольку установка счётчика ведётся работниками РЭС — потребитель испытывает трудности с подключением отходящей линии. В идеале вся внутрянка должна быть уже смонтирована и на фасад выведен кабель, следующий от ВРУ для подключения одной центральной линии. Но так бывает не всегда.
Монтаж внутреннего электроснабжения требует организации временного ввода для штробления, сверления и пусконаладочных работ. Поэтому на объекте сперва монтируют временный ввод, а после завершения внутренних работ — вскрывают узел учёта, выполняют окончательное подключение объекта и снова устанавливают пломбы. Услуга это платная и оказывается она с проволочками, поэтому можно при установке узла учёта закрепить рядом с ним распределительную коробку IP55 и завести в неё проводку от счётчика.

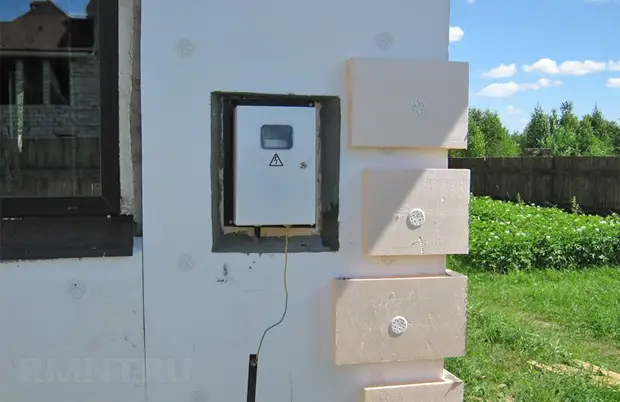

В частном случае возможен монтаж ВРУ рядом со счётчиком. Так удаётся смонтировать несколько вводов: один в дом, второй для уличного освещения, ещё несколько для гаража и прочих хозяйственных построек. В таком варианте соединительная коробка заменяется модульным боксом. Чтобы сгладить нарушение фасада, вокруг узла учёта и ВРУ монтируется накладной распределительный щит без дна, утоплённый в слой фасадной отделки и утепления.
Выбор кабеля по сечению и марке

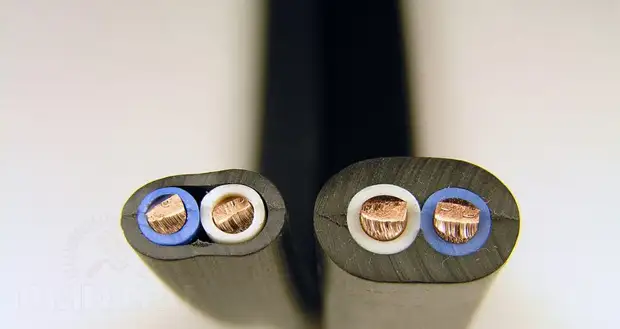

Алюминиевая кабельная продукция запрещена для скрытой прокладки внутри помещений. Поэтому для ввода, как и для всей внутренней проводки, используются марки кабеля с цельными медными жилами: ВВГ или ПВ-1 при прокладке по пластиковым или стальным трубам.
Считается, что проводящая способность внутреннего кабеля должна быть эквивалентной линии ввода от муниципальной сети. Подход не совсем верный: при установленной мощности в 3–4,5 кВт дублировать 16 мм2 алюминия (минимальное сечение СИП) невыгодно. Поэтому достаточно обеспечить коэффициент надёжности в 1,3 при расчёте сечения кабеля по максимальному току линии, определяемому ограничителем мощности или автоматическим выключателем перед счётчиком.
На практике для ввода используют медные жилы сечением 2,5 или 4 мм2, реже — 6 мм2. Соответствующие этим типоразмерам уставки вводного автомата — 25, 32 и 40 А.
Выбор системы прокладки кабеля
Кабель электрического ввода в большей степени подвержен высокой нагрузке и нагреву. Его нужно защитить всеми возможными способами от повреждений, атмосферных влияний, а при прокладке по горючим основаниям — обеспечить локализацию проводника на случай воспламенения.

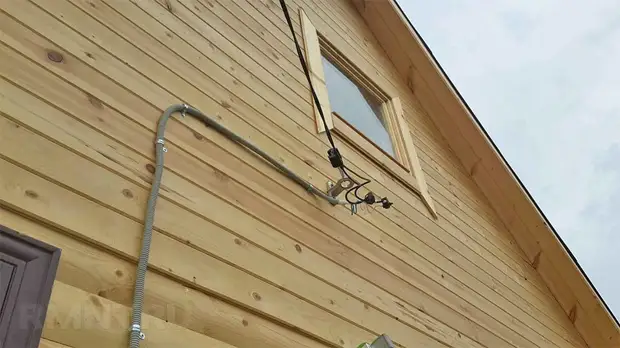

Маршрут прокладки кабеля зависит от расположения общего домового щита или ВРУ. Если пункт назначения размещён на внешней стене, разумно будет проложить кабель от счётчика по фасаду, например, под свесом кровли или отливом фронтона. Кабель в таком случае затягивается в полиэтиленовую гофротрубу или металлорукав.

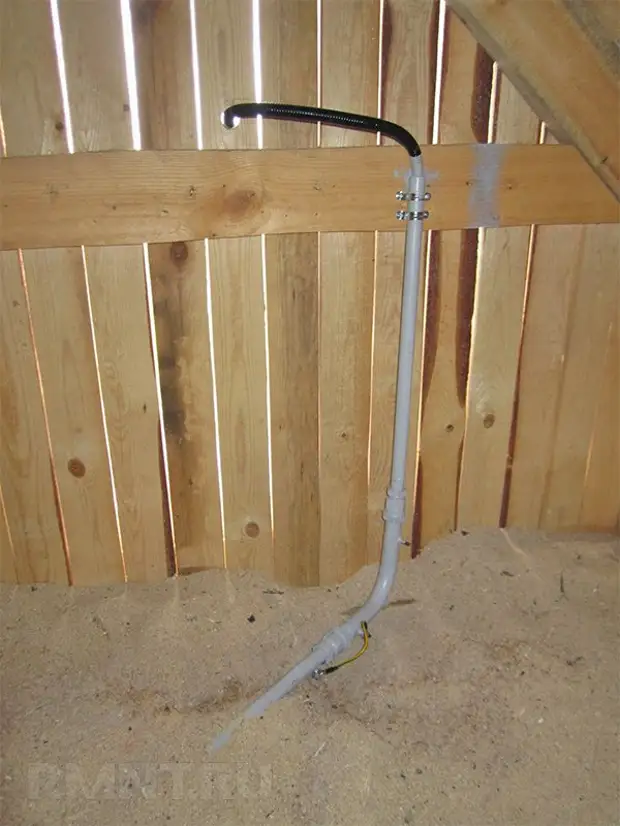

Прокладка по чердачному помещению, в теле фундамента или внутри цокольного этажа осуществляется после защиты кабеля стальной или пластиковой оболочкой (трубой). Монтаж может проходить как открытым способом, так и внутри перекрытия или стен.
Удалённый узел учёта

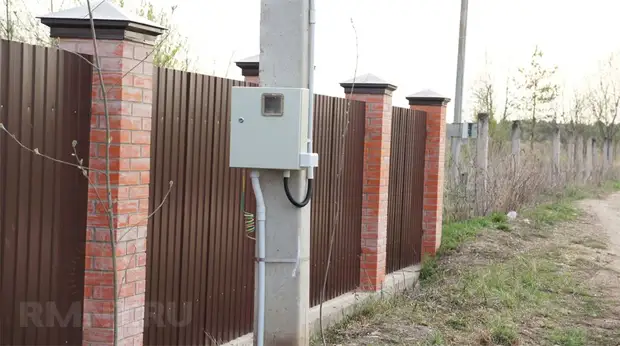

Электроснабжающими организациями практикуется установка узла учёта вне владений потребителя. Это может быть либо намерение предотвратить хищение электроэнергии, либо же причиной послужила значительная протяжённость отходящей линии — нужно учитывать потери мощности в проводнике.
Транспортировка энергоресурсов до 1000 В обычно происходит путём ВЛЭП 0,4 кВ с самонесущим изолированным проводом. В редких случаях выполняется прокладка кабеля под землёй, но только если монтаж воздушной линии невозможен или нежелателен. Оба этих способа применимы также и для ввода электричества на объект.
Обустройство подземного ввода более практично: ничто не испортит эстетику фасада, нет вероятности обрыва линии при сильном ветре. Есть и более важное преимущество: кабель для подземной прокладки допускается прокладывать внутри помещений, а СИП — нет. Провод воздушных линий требует специальной системы фиксации, дистанцирующей его от стены для нормального проветривания: полиэтиленовая оболочка плохо переносит перегрев. Прокладка же подземной линии очень проста, достаточно прорези в грунте, песчаной подушки в 20 см и защитной оболочки (ПНД трубы), если кабель не имеет собственного бронирования.

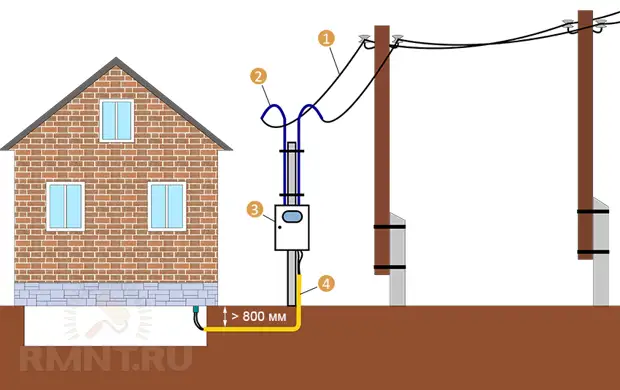

Подземный ввод электричества в дом: 1 — провода СИП; 2 — трубостойка; 3 — щит учёта; 4 — труба для прокладки кабеля

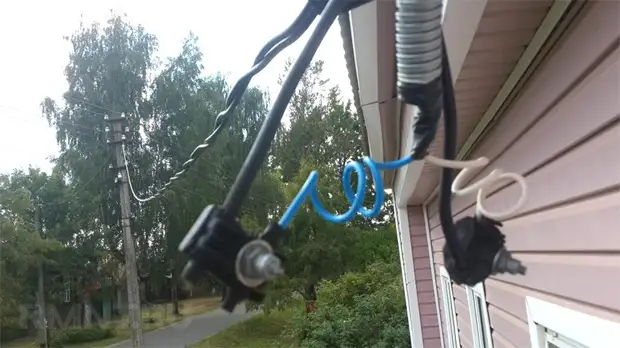

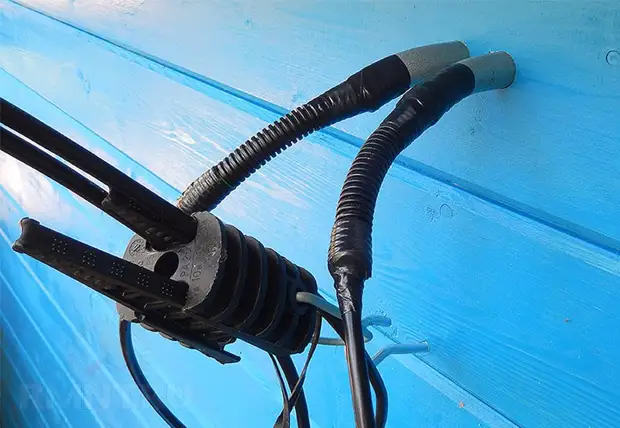

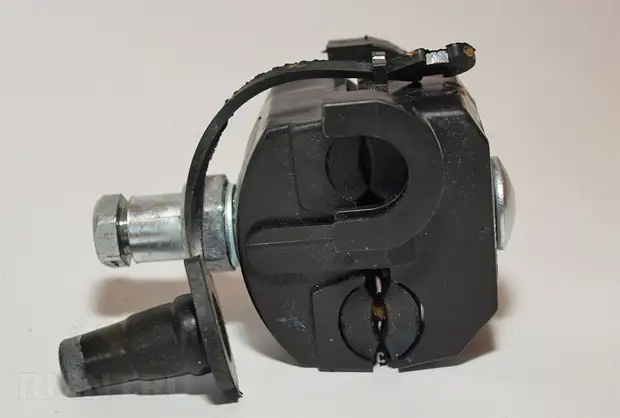

При работе с воздушной линией приходится делать переход на кабель внутренней прокладки, то есть с медными жилами. Исключение образования окислов на границе двух цветных металлов обеспечивается клеммными соединениями, заполненными изолирующей смазкой, либо открытой винтовой колодкой. Технические средства для такого соединения могут быть найдены как среди арматуры СИП (прокалывающие зажимы), так и в перечне установочных изделий для общего электромонтажа.
В большинстве случаев коробки с винтовыми клеммами будет вполне достаточно. Проблема в другом: максимально нагруженная линия теряет целостность, на ней появляется уязвимое место, требующее внимания и нуждающееся в периодическом обслуживании.
Обслуживание ввода
В первое время после монтажа электрический ввод должен пройти испытания на сопротивление изоляции и петли фаза-ноль. При удовлетворительных результатах экспертизы ввод и главный домовой щит допускаются к эксплуатации.
Спустя 6 месяцев после монтажа ввода нужно его обесточить и провести обтяжку всех винтовых соединений — начиная от автомата перед счётчиком и заканчивая контактными зажимами вводно-распределительного устройства.
Каждые 5 лет эксплуатации перетяжка проводится повторно, но при этом контактирующие токоведущие части следует очищать от образующихся окислов. С такой же периодичностью рекомендуется проводить и внешний осмотр кабельной линии.
Эксплуатация кабельного ввода может продолжаться около 30 лет. По истечении этого срока кабель нужно хотя бы частично достать из штробы или защитной оболочки и подвергнуть более тщательной экспертизе.
Наличие оплавлений на изоляции жил, пересыхание опоясывающей изоляции, хруст в кабеле — явные признаки того, что проводник не справляется с приложенной нагрузкой. Такой ввод следует при первой возможности заменить на более мощный.
