Обратный клапан — его назначение, разновидности и альтернативы замены

Обратные клапаны обязательно должны быть установлены на любом трубопроводе. Без них многое оборудование и трубопроводная арматура не сможет нормально функционировать и с высокой вероятностью скоро придет в негодность. В статье мастер сантехник расскажет, для чего нужен обратный клапан на воду.

Назначение

Обратный клапан предназначен для защиты трубопровода от возникновения обратного хода рабочей среды и воздействия давления. Больше всего от перемены направления движения рабочей среды может пострадать насосная станция или система индивидуального водообеспечения.

Обратный клапан размещается вблизи устройств, чувствительных к изменению направления потоков, и решает ряд проблем одновременно: он предотвращает рабочей среде изменить направление движения потока.

Это особенно актуально, если говорить о сущности обратного клапана.

• Защищает трубопроводную систему и оборудование от резких скачков давления;
• Не дает рабочей среде поменять направление движения потока. Многие приборы и виды трубопроводной арматуры являются однонаправленными и при изменении потока они практически мгновенно приходят в негодность.
• Стабилизация давления в системе. Это особенно важно в многоквартирных домах, где давления в трубопроводе не хватает для подачи воды на последние этажи.

Очень важную роль играет обратный клапан для канализационной системы. Он препятствует движению сточных вод в квартиру даже при серьезных засорах труб.

Какие бывают обратные клапаны для воды

Чтобы выбрать лучший обратный клапан, нужно отталкиваться от цели установки и конструкции системы. Различные виды клапанов работают по разному принципу.

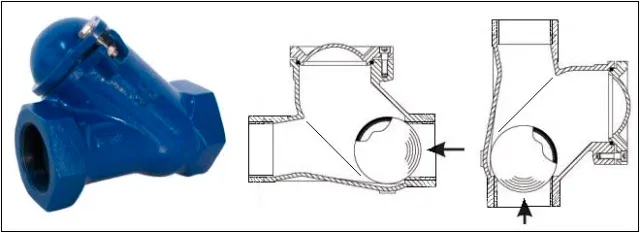

Шаровой запорный элемент сделан в виде шара, покрытого максимально износоустойчивым синтетическим герметиком. Шарик поднимается, когда вода идет в правильном направлении, и опускается, перекрывая воду, при движении потока в обратную сторону.

Шаровые клапаны не обязательно менять полностью после износа — их можно отремонтировать. Но и поломки случаются очень редко, потому что элементы устройства не трутся друг об друга. Из минусов — необходимость большого пространства, чтобы разместить подъем клапана, а также достаточно высокое давление — от 25 бар, потому что при меньшем давлении шаровой клапан не сработает.

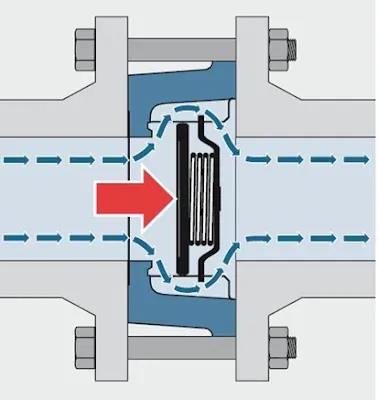

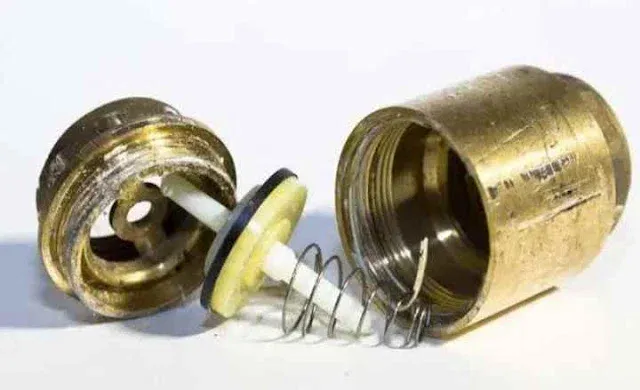

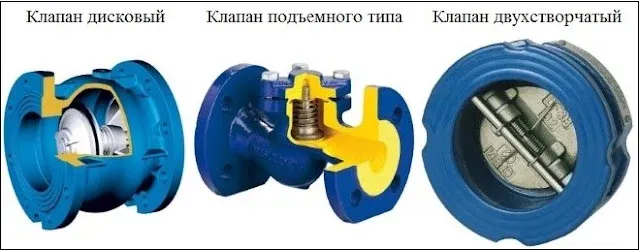

Дисковый, он же пружинный обратный клапан. Внутри помещается пружина с закрывающим элементом на одном конце. Когда вода идет в нужную сторону, пружина сжата и пропускает воду. При обратном потоке пружина разжимается, устанавливая затвор поперек хода.

Клапаны такого рода довольно недорогие и не требуют техобслуживания. Но постепенно внутри такого устройства образуются минеральные отложения, и тогда клапан придется заменить полностью. Также в совсем дешевых моделях пружина может разжиматься слишком резко, что повышает риск гидроудара. Но более современные варианты оборудованы механизмом, благодаря которому пружина срабатывает плавно.

Эта модель используется как в бытовых водопроводах, так и в разных отраслях промышленности. Не подходит она только для вязких сред, а также загрязненных или содержащих твердые включения.

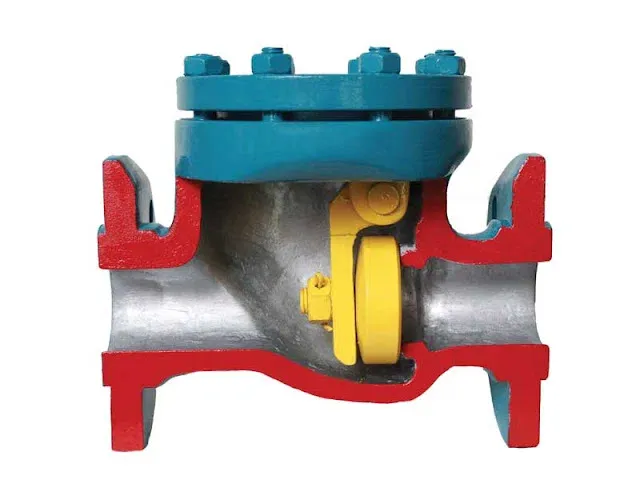

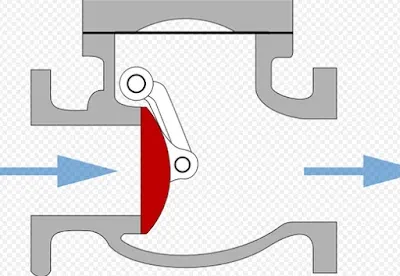

Поворотный обратный клапан, который также называют лепестковым, представляет собой пластинку-лепесток на шарнирах, которая откидывается при прямом потоке воды и закрывается при обратном.

У поворотных клапанов нет пружин, которые собирают минеральные отложения и быстро изнашиваются. Кроме того, такие клапаны тоже недорогие. Они чаще всего используются в системах водопровода ЖКХ и отопления частных домов.

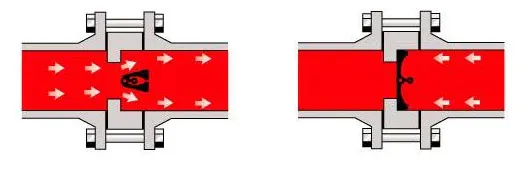

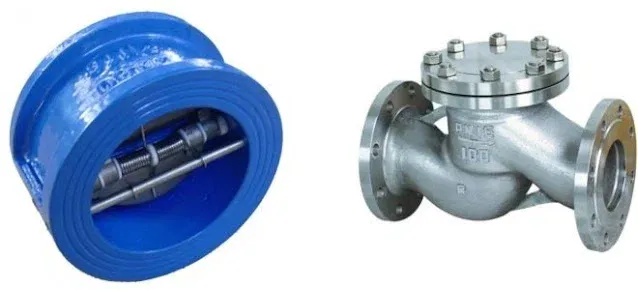

Двустворчатый клапан — это вариант поворотного, когда лепестков два и они распахиваются от прямого потока, пропуская его с двух сторон. У таких моделей повышенное гидравлическое сопротивление, поэтому скорость движения жидкости ниже. Их часто устанавливают при сложной рабочей среде (морская вода, нефть), потому что можно выбрать подходящий под нее уплотнительный материал.

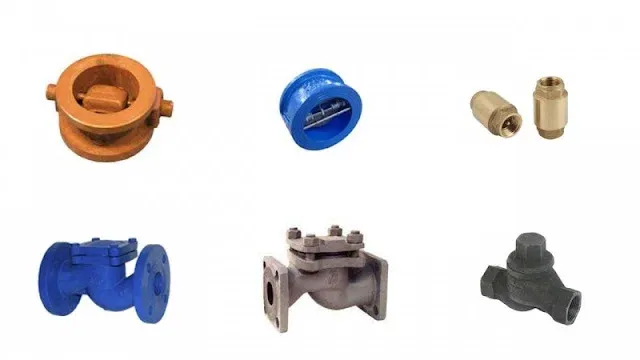

Чтобы решить, какой обратный клапан для воды выбрать, стоит обратить внимание на способ его монтажа:

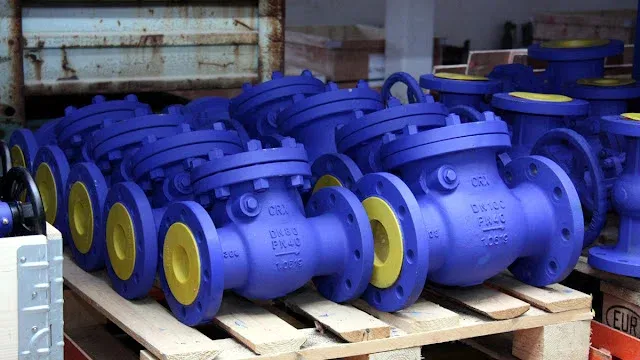

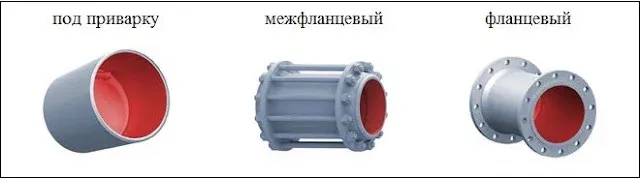

• Фланцевые обратные клапаны. Крепятся при помощи специальных элементов в виде дисков. Чаще всего бывают шаровыми. Из-за повышенной прочности устанавливаются даже на больших диаметрах. Изготавливаются обычно из стали.
• Межфланцевые обратные клапаны устанавливаются, как следует из названия, между фланцами. Также изготавливаются из стали. Имеют компактные размеры и более низкую стоимость, чем фланцевые.

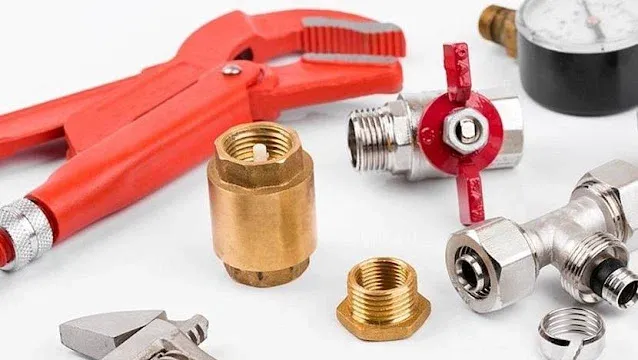

• Муфтовые. Крепление муфтового обратного клапана — это резьба. Поэтому такие модели очень просты в монтаже. Обычно муфтовые запорные устройства бывают дисковыми. Их часто используют для водопроводных систем многоквартирных и частных домов.
• Сварные . Выполняются из стали. Обеспечивают полную герметичность соединения. Однако имеют и недостатки, такие как невозможность обслуживания, сложность демонтажа и замены. Широко используются в энергетике при больших давлениях и высоких температурах.

Технические характеристики

Корпус трубопроводной арматуры изготавливают из разных материалов: латуни, бронзы, титана, стали, чугуна. Чаще всего эксплуатируют латунные изделия. Они устойчивы к воздействию атмосферного воздуха, морской воды, растворов многих органических кислот.

Стальные детали обладают твердостью, стойкостью к изменениям температуры. Чугунные устойчивостью к образованию ржавчины. Титановые повышенными механическими свойствами. Бронзовые имеют высокие антифрикционные характеристики.

В качестве дополнительной защиты приборов от коррозии поверхность покрывают антикоррозионными составами, которые наносят гальваническим методом.

Особенности монтажа

Чтобы обратный клапан исправно выполнял свою функцию, важно не только правильно выбрать устройство — с учетом диаметра, материала и способа монтажа, но и ответственно подойти к его установке. Вот несколько нюансов, которые необходимо учитывать в процессе монтажа обратного клапана:

• Устанавливать обратный клапан нужно по направлению потока. На корпусе клапана всегда есть пометка в виде стрелки, которая указывает правильное направление;
• Нужно обеспечить доступность обратного клапана для ремонта в случае поломки, исключение составляют приварные элементы;
• Установка клапана на насосную станцию производится либо в начале всасывающей трубы, либо перед самим насосом;
• При монтаже обратного клапана на водонагреватель нужно отключить устройство от сети и перекрыть воду, а также полностью опустошить бак;

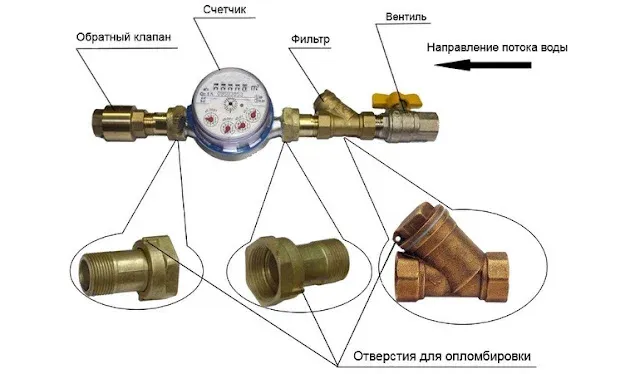

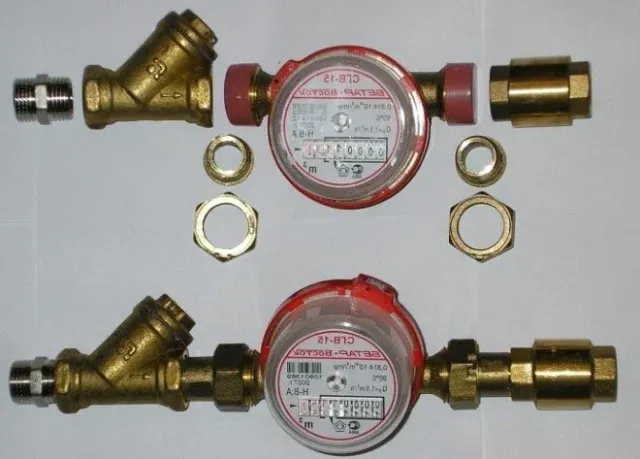

• Если клапан устанавливается на счетчик воды, его следует поместить за счетчиком и вентилем;
• В горячем и холодном водопроводе разное давление, поэтому лучше на каждую магистраль установить отдельный клапан, иначе могут происходить сбои температуры воды;
• Для уплотнения соединений можно использовать паронитовые прокладки. При этом нужно следить за тем, чтобы они не уменьшали диаметр отверстия, через которое проходит поток. Иначе прокладки повысят давление;
• Чтобы обратный клапан не испортился из-за загрязненной рабочей среды, лучше всего поставить перед ним фильтр грубой очистки. Так клапан прослужит значительно дольше;
• Для увеличения продолжительности эксплуатации следует также исключить излишнее давление других элементов системы на корпус обратного клапана.

К сожалению, на рынке немало подделок под известные бренды и просто низкокачественной продукции. Поэтому при покупке обратных клапанов стоит обратиться к проверенному продавцу с высокой репутацией.

Чем заменить обратный клапан

В импульсных трубопроводных системах с небольшим диаметром, транспортирующих взрывоопасные, едкие и другие вещества, утечка которых недопустима (например, на атомных электростанциях), используют отключающие клапаны. Они срабатывают мгновенно при разрыве трубы, провоцирующем увеличение скорости потока рабочей среды. Работают автономно, без участия человека.

Отключить поврежденный участок трубопровода от общей системы можно с помощью отсечной арматуры. В большинстве случаев эту функцию выполняют задвижки, оснащенные механическим приводом. Специальные датчики приводят механизм в действие. Управление прибором также осуществляют дистанционно. Запирающий элемент может находиться только в двух положениях: «открыто», «закрыто».

Видео

В сюжете — Что такое обратный клапан для воды и для чего он нужен

В продолжение темы посмотрите также наш обзор Обратный клапан для компрессора — устройство, назначение, виды

Источник

https://santekhnik-moskva.blogspot.com/2021/12/Obratnyy-klapan-dlya-vody.html

Как работает обратный клапан для воды?

Обратный клапан для воды это устройство, которое используется для предотвращения обратного течения воды в трубопроводах. Он состоит из клапана, установленного в определенном месте в трубопроводе, и пружины, которая удерживает клапан в закрытом положении.

Когда вода течет в правильном направлении, клапан остается открытым. Однако, если вода начинает течь назад, пружина вдавливается, закрывая клапан и предотвращая обратный поток воды. Это обеспечивает нормальный поток воды в трубопроводах и защищает их от переполнения или загрязнения.
