Обратный клапан для компрессора

Для обеспечения правильной функциональности компрессорного оборудования используются разнообразные технические устройства, среди которых можно выделить установку обратного клапана для воздуха в компрессоре.

Особенности устройства

Обратные клапаны используются во многих сферах. Подобные устройства чаще всего работают в тандеме с какими-либо резервуарами или компрессорами. Основная задача обратного клапана – не допустить потерь нагнанного в систему давления и ограничить доступ нежелательных элементов внутрь системы.

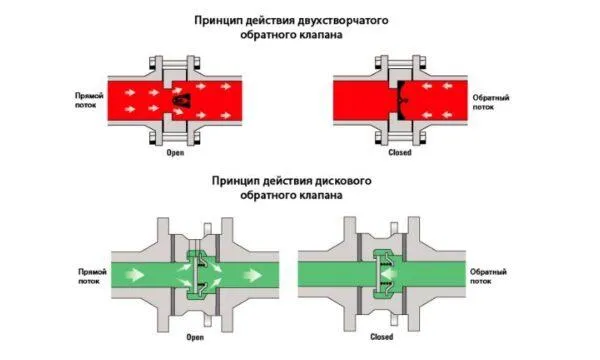

принцип работы обратного клапана

За отсутствием такого механизма КПД оборудования заметно уменьшается. К примеру, компрессоры вынуждены работать практически без остановки, что сказывается не только на эксплуатационном ресурсе техники, но и на счетах за электричество.

Сферы применения обратных клапанов:

  • системы, работающие с перегонкой жидких сред;
  • газовые магистрали;
  • холодильное оборудование;
  • вентиляция;
  • сантехническое оборудование.

Кроме поддержания давления в системе обратные клапаны не допускают проникновение жидких сред в компрессор. При больших объёмах перегонки, равно как и серьёзной нагрузке на технику очень важно сохранить герметичность оборудования. Этот момент также критичен при работе с газообразными составами, в особенности горячими.

В кондиционировании и схожем оборудовании такие клапаны выполняют две важные функции:

  1. Ограничивают доступ обратной конденсации.
  2. Обеспечивают беспрепятственную перегонку фреона от горячей части испарителя до холодной.

Обратные клапаны часто используют в вентиляционной технике, причём как в бытовых, так и промышленных сферах. Оборудование такого плана можно увидеть в квартирах – кухнях и ванных комнатах, в офисах, местах общественного питания, а также на строительных площадках и других технических объектах.

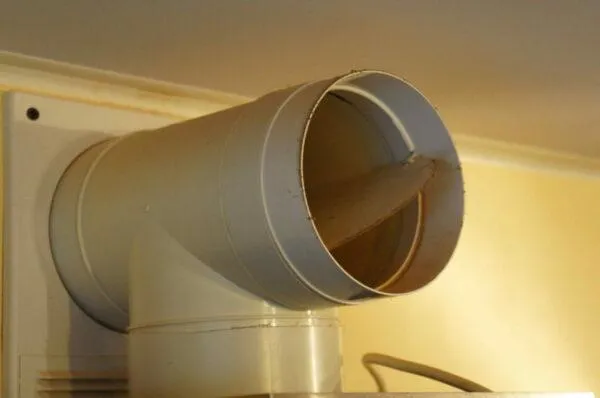

обратный клапан для вентиляции

Обратный клапан выполняет следующие функции:

  • повышает качество тяги на сложных многоуровневых участках;
  • ограничивает доступ холодных потоков извне;
  • предохраняет помещение от проникновения токсичных сред, а также неприятных запахов;
  • при пожарах препятствует попаданию продуктов горения.

Вам может быть интересно: вентиляция с обратным клапаном.

Аналогичным образом обратные клапаны используют в сантехнических и других системах, где требуется отсечка нежелательных элементов.

Разновидности оборудования

На рынке можно встретить устройства различного форм-фактора, равно как и назначения. Оборудование принято различать по конструкционным признакам, а также по способу монтажа. Выбор того или иного устройства напрямую зависит от поставленных перед ним задач.

Конструкционные разновидности обратных клапанов:

  • классические (прямые);
  • шариковые;
  • угловые;
  • рессорные;
  • на фланцах;
  • запорные;
  • на пайке;
  • на разбортовку.

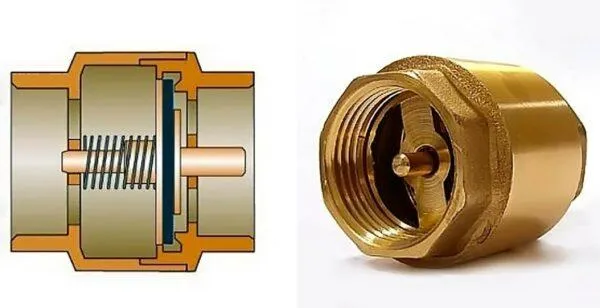

металлический обратный клапан

На эксплуатационные качества устройства также влияет материал изготовления. Обратные клапаны, выполненные из металлических сплавов используют в промышленных конструкциях, где предполагается серьёзная нагрузка. Тогда как пластиковые механизмы можно увидеть на рядовых кухнях и в ванных комнатах.

В независимости от конструкции обратные клапаны могут быть:

  • мембранными;
  • плоскими;
  • решётчатыми;
  • шариковыми;
  • лепестковыми.

Первые часто можно встретить в вентиляционном оборудовании. Шариковые клапаны используют в компрессорах, а другие виды в газовых и сантехнических магистралях. Также встречаются продвинутые механизмы с электромагнитным запором.

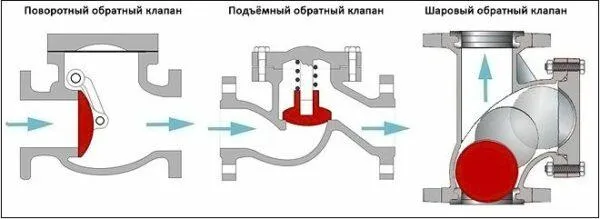

виды обратных клапанов

Стоимость последних, естественно, заметно выше. В этом случае блокировка происходит не посредством обычной пружинной рессоры, а с помощью электромагнита. Но подобные клапаны привередливы к продуктам перегонки и объёмам, поэтому производители промышленного оборудования чаще всего отдают предпочтения более стойким и надёжным пружинным аналогам.

Обратный клапан на компрессоре

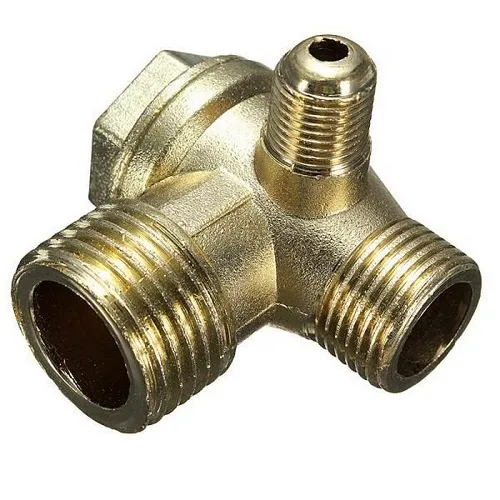

Данная деталь устанавливается между цилиндром поршневого компрессора и ресивером, и не дает воздуху вернуться из накопительной емкости обратно в камеру сжатия после остановки агрегата.

Обратный клапан

Важно! Кроме всего, обратник, удерживая воздух в ресивере, позволяет произвести плавный запуск оборудования. Если данную деталь убрать, то воздух будет давить на поршень, и двигатель не сможет провернуть коленчатый вал при запуске.

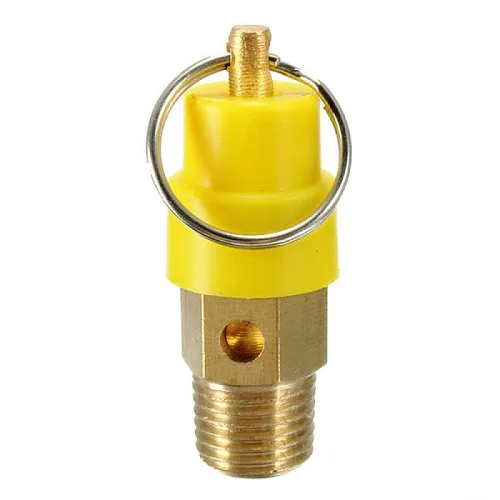

Кроме обратного, на компрессор обязательно устанавливается предохранительный клапан. Данный перепускной клапан предназначен для аварийного сброса давления, если прессостат не отключил двигатель агрегата. На следующем фото показан разгрузочный клапан, без которого, в целях безопасности, нельзя включать компрессор.

Предохранительный клапан

Устройство и принцип работы

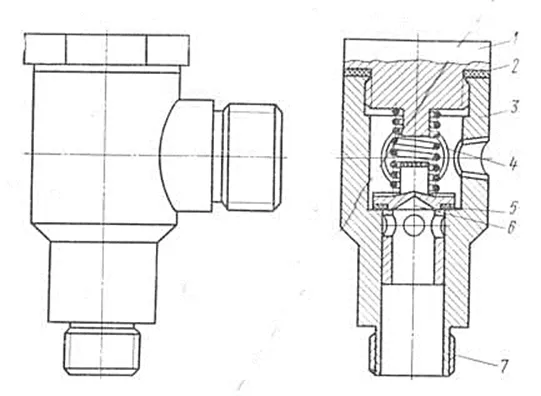

В конструкцию обратника входят следующие элементы (см. рис. ниже):

  • металлический корпус (3);

Конструкция обратного клапана

  • клапан (6), который перекрывает входное отверстие и оборудован направляющими ребрами, предотвращающими перекос;
  • резиновое кольцо (5), установленное в верхней части клапана (6);
  • пружина (4), которая прижимает резиновое кольцо к входному отверстию и одевается на выступы, находящиеся на пробке (1) и на клапане (6);
  • пробка, которая имеет уплотнение в виде картонной прокладки (2) и позволяет разобрать узел для чистки и ремонта.

Обратник, кроме входного штуцера, имеет боковой отвод, через который он подсоединяется к ресиверу, и 1 тонкий отвод для подсоединения прессостата.

Обратный клапан работает по следующему принципу. При включении компрессора воздух, проходя через всасывающий клапан цилиндра, попадает в камеру сжатия, после чего выходит через выпускной клапан и поступает на входной штуцер обратника (7). При достижении определенного давления, клапан (6) вместе с резиновым кольцом поднимается и сжимает пружину (4). В результате открывается проход для воздуха. Воздух перемещается в полость корпуса (3) и далее – в выходной штуцер, соединенный с ресивером. После выключения агрегата клапан (6) под воздействием пружины и давления воздуха из ресивера возвращается на место и перекрывает впускное отверстие.

Советы по выбору детали

Выбирая обратный клапан для компрессора, следует знать размер резьбы, нарезанной на выходе из цилиндра. Резьба может отличаться в разных моделях агрегатов. Проще всего взять неисправную деталь с собой и выбрать в магазине аналогичную.

Если требуется поменять обратник, например, на более надежную модель, следует ознакомиться с техническими характеристиками новой детали. Некоторые из них не предназначены для работы с компрессорами большого давления. Обычно на упаковке к обратнику указано максимальное давление, при котором он сможет работать.

Также следует учитывать температурные характеристики данного узла. Если воздух после сжатия нагревается до высоких температур, то пластиковый узел покупать не стоит. Следует отдать предпочтение металлическому обратному клапану, который устанавливается внутри воздуховода.

Совет! Хорошим вариантом является разборный латунный обратник. При выходе его из строя всегда можно найти запчасти для ремонта.

Как изготовить обратный клапан своими руками

Бывают ситуации, когда обратник воздушного компрессора вышел из строя, а купить новую деталь по каким-либо причинам нет возможности. В таком случае деталь можно изготовить своими руками.

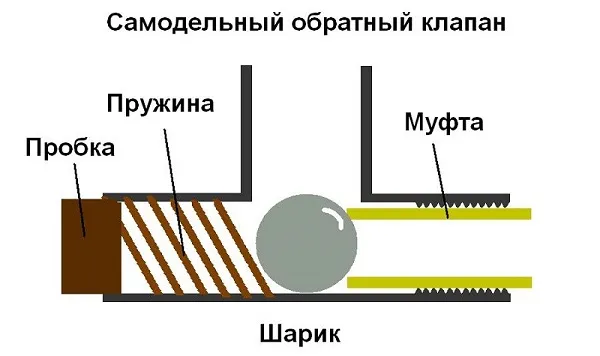

В интернете можно найти довольно сложные способы изготовления данного узла с использованием токарного и фрезерного станков и другого оборудования. Но все же есть способ изготовить простой самодельный клапан из подручных средств. Чертеж данного узла приведен ниже.

Самодельный обратник

Для изготовления обратника потребуется металлическая труба или тройник, пружина, муфта, металлическая пробка с резьбой и шарик.

Совет! В идеале, подойдет шарик от старой компьютерной мышки. Он имеет резиновое покрытие, которое обеспечит более герметичное прилегание к впускному отверстию.

Воздушный обратный клапан изготавливается следующим образом.

  1. Возьмите отрезок металлической трубки необходимого размера и нарежьте на обеих ее сторонах внутреннюю резьбу.
  2. В боковой части трубки просверлите отверстие и приварите отвод (с резьбой). К нему будет подсоединяться ресивер. Также можно попробовать найти подходящий тройник. В таком случае приваривать отвод не придется.
  3. Вкрутите в одну часть трубки (тройника) муфту, как показано на чертеже.
  4. Вложите в корпус шарик и прижмите его пружиной. Пружина должна прижимать шарик с достаточным усилием и не быть слишком прослабленной.
  5. Прижав пружину, закрутите металлическую пробку. На данном этапе изготовление обратника заканчивается.

Совет! Чтобы шарик при работе компрессора не вылетел через боковой отвод, в нем также можно нарезать резьбу и вкрутить ограничитель с отверстием.

После того, как данный узел будет готов, входной его патрубок подсоединяется к цилиндру агрегата, а второй – к ресиверу.

Как работает обратный клапан для воды?


Обратный клапан для воды это устройство, которое используется для предотвращения обратного течения воды в трубопроводах. Он состоит из клапана, установленного в определенном месте в трубопроводе, и пружины, которая удерживает клапан в закрытом положении.

Когда вода течет в правильном направлении, клапан остается открытым. Однако, если вода начинает течь назад, пружина вдавливается, закрывая клапан и предотвращая обратный поток воды. Это обеспечивает нормальный поток воды в трубопроводах и защищает их от переполнения или загрязнения.
