Реле давления воды для насоса: установка, подключение, и настройка давления в системе водоснабжения (инструкция + фото)

Для создания индивидуальной системы водоснабжения необходимо тщательно продумать расположение основной трубопроводной линии, обеспечить наличие специализированных устройств и структур, которые будут доставлять жидкость в домашнее пространство.

Если рассматривать вопрос подключения автоматики насоса и реле давления, то это также представляет собой важную сторону организации системы.

В составе данной конструкции присутствует множество деталей. Особое значение имеет реле давления воды в системе водоснабжения. В каких случаях выбор данного механизма играет огромную роль? Когда его необходимо заменить на новый элемент?

В нашем материале представлены рекомендации специалистов по осуществлению контроля за эксплуатационными качествами данного изделия.

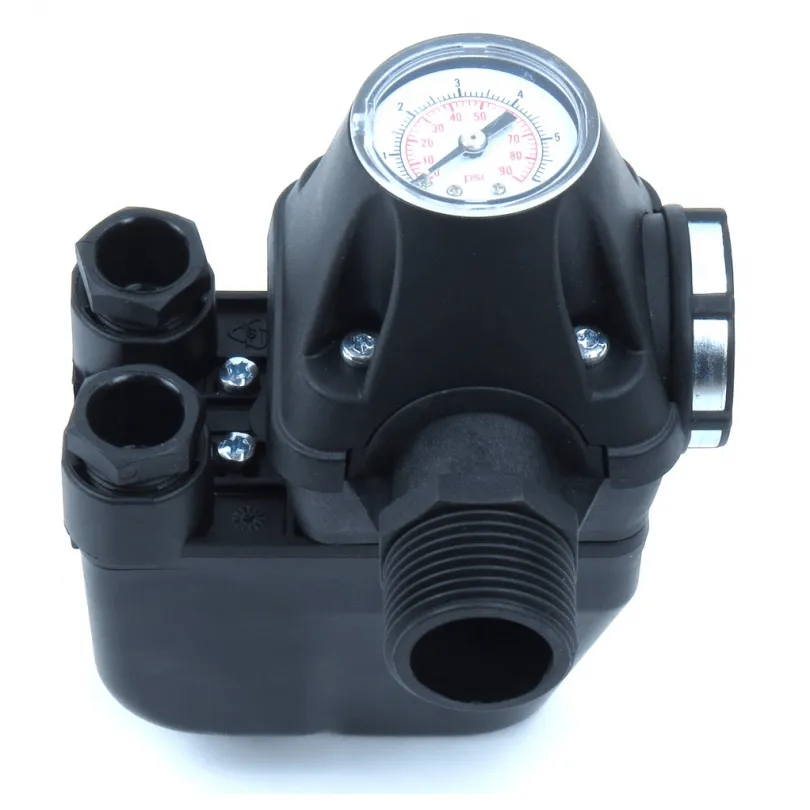

Реле давления AV Engineering Реле давления для насоса нар.-вн. 1″ с манометром AV Engineering (AVE147-01)

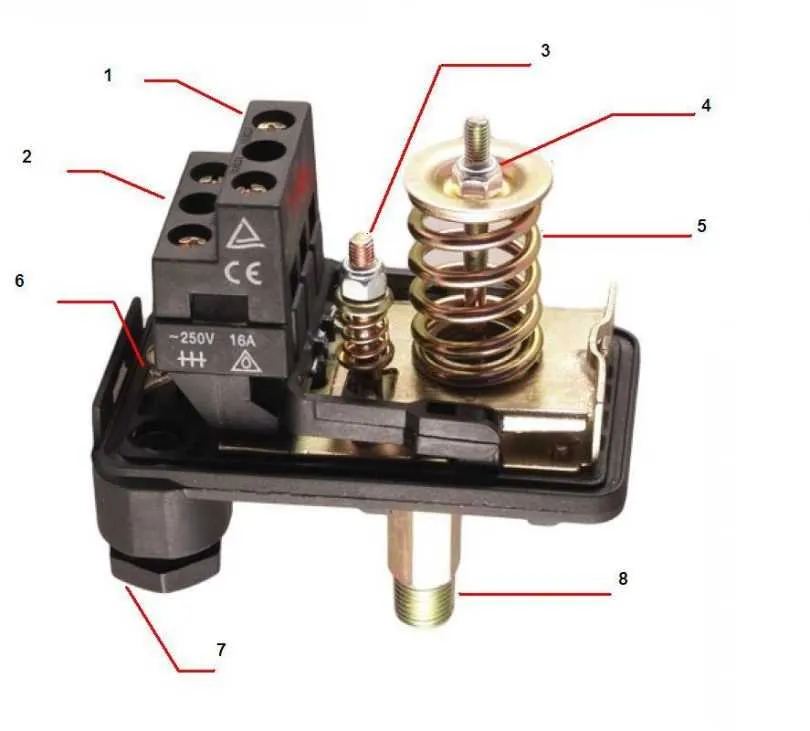

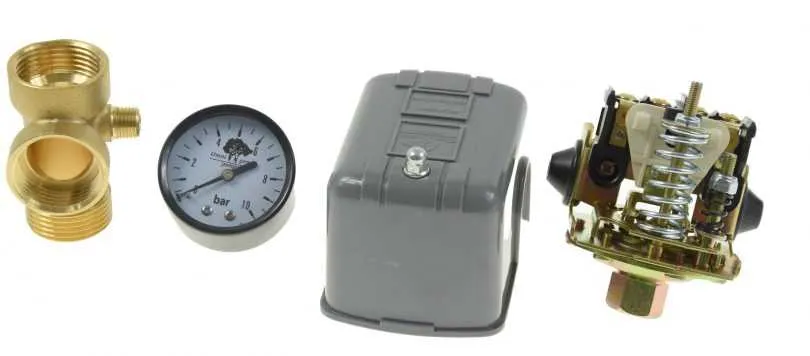

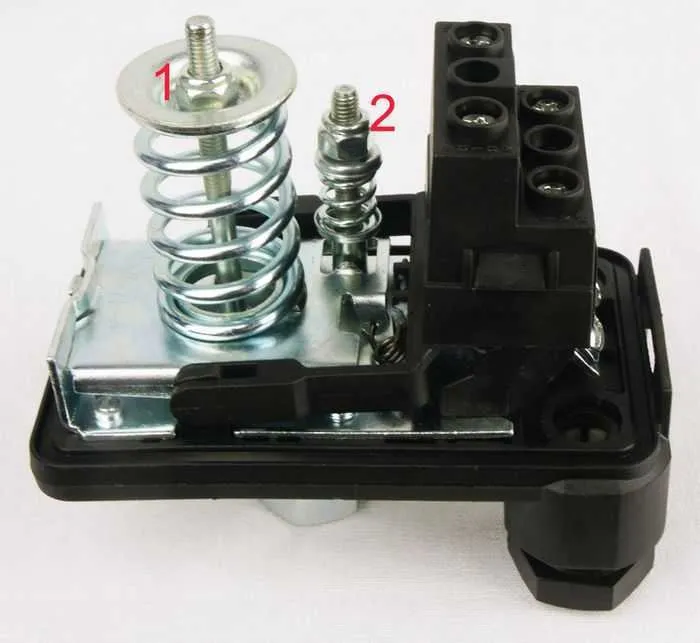

Из чего состоит прибор?

Электронное реле давления воды состоит из нескольких отделов. Прибор включает в себя следующие детали:

• Пластиковый корпус. Он позволяет зафиксировать все детали на одной плате;
• Фланец. Он необходим для прямого подсоединения гидроаккумулятора к деталям реле;
• Металлическая гайка для регулирования порога работоспособности насосной станции;
• Клеммы для соединения контактов с электрической сетью;
• Муфты. Они используются для фиксации электрического кабеля.

Как работает устройство?

Данный механизм представляет собой небольшую конструкцию, которая предназначена для замыкания и размыкания контактов на электрической схеме.

При подключении к электричеству реле давления активирует или деактивирует работоспособность насосной станции. Благодаря этому удаётся осуществить плавный запуск помпы. Если в системе не хватает давления, то данная установка сократить нагрузку на помповый механизм.

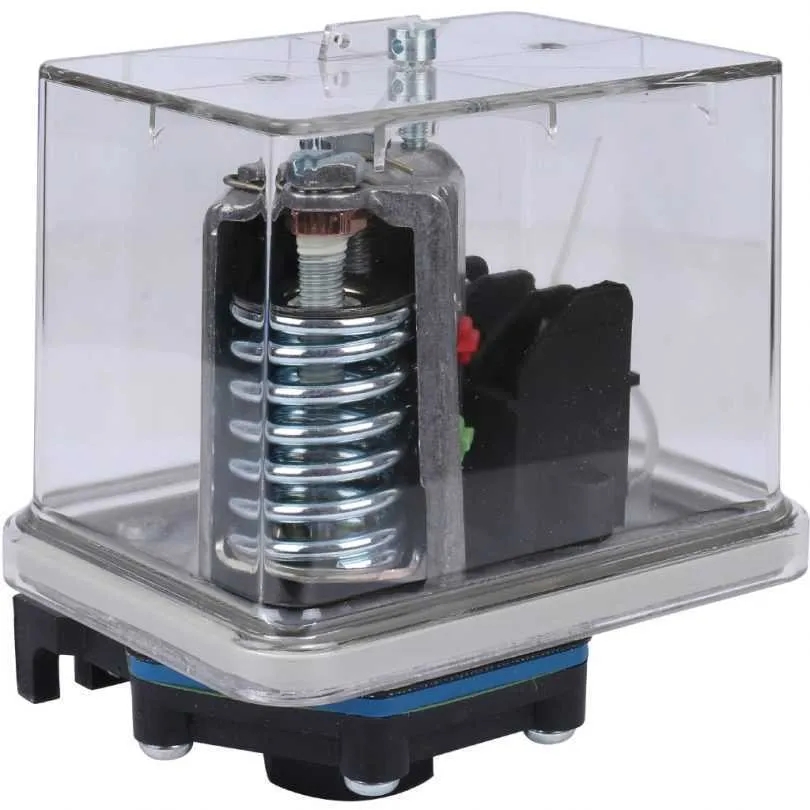

Большой водный поток провоцирует наибольшую деформацию мембраны. Она оказывает существенное влияние на степень воздействия пружинного механизма. От сжатия спирали зависит скорость размыкания и замыкания электрических контактов.

Правильная регулировка реле давления воды позволяет сократить деформацию мембраны. Помимо этого удается контролировать процесс замыкания электроконтактов и работоспособность помпы.

Реле давления Extra Акваконтроль РДЭ

Сколько стоит прибор?

Где купить реле давления воды для насоса? Приобрести данный механизм можно в специализированных отделах электроники или в строительных магазинах. Ценовой диапазон устройства напрямую зависит от его марки, габарита и мощности.

В среднем стоимость механической модели изделия варьируется в пределах от 500 до 900 рублей. При выборе реле давления необходимо учитывать размер водопроводной сети и объём жидкости. Стоит отметить, что электронные модели отличаются по своему устройству и ценовому диапазону.

Реле давления Extra Акваконтроль РДС-30

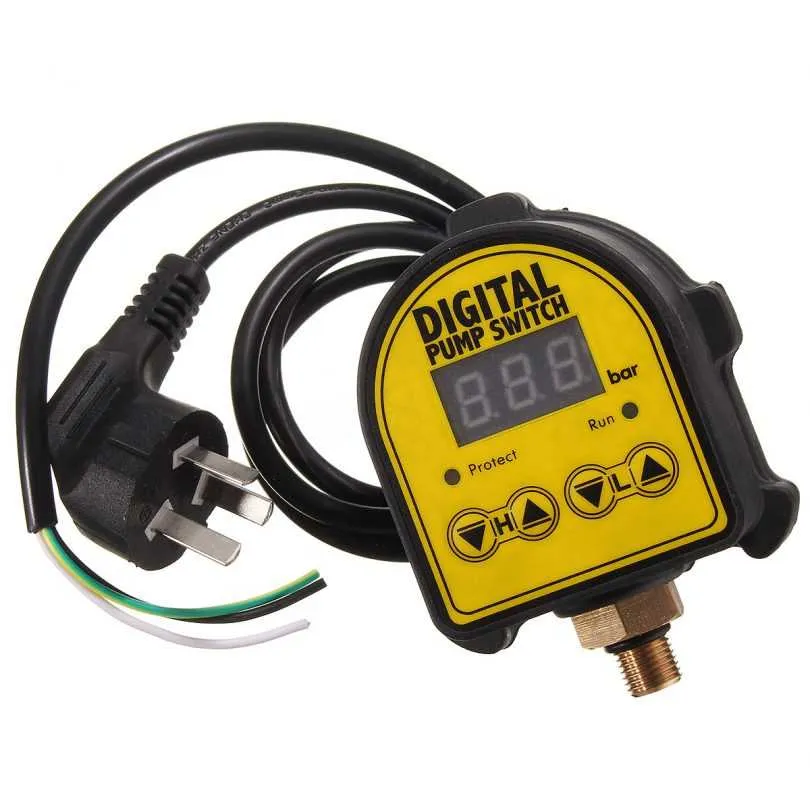

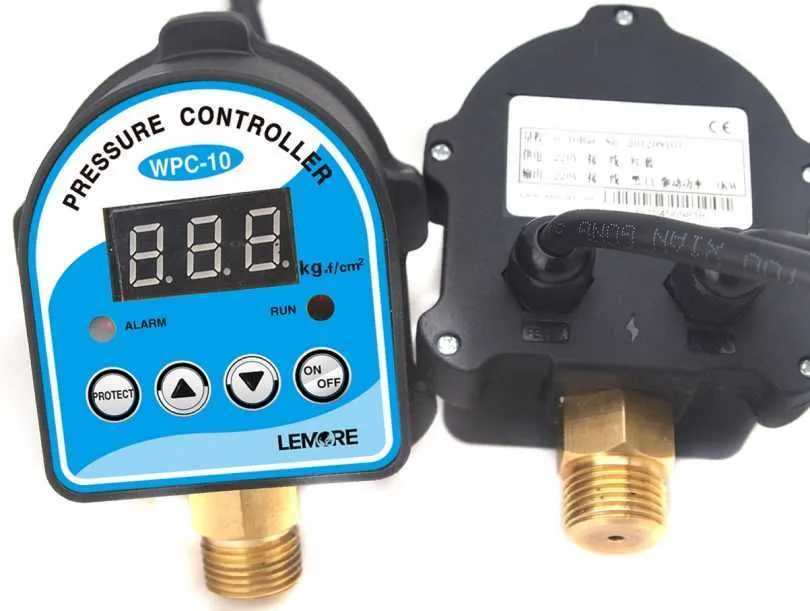

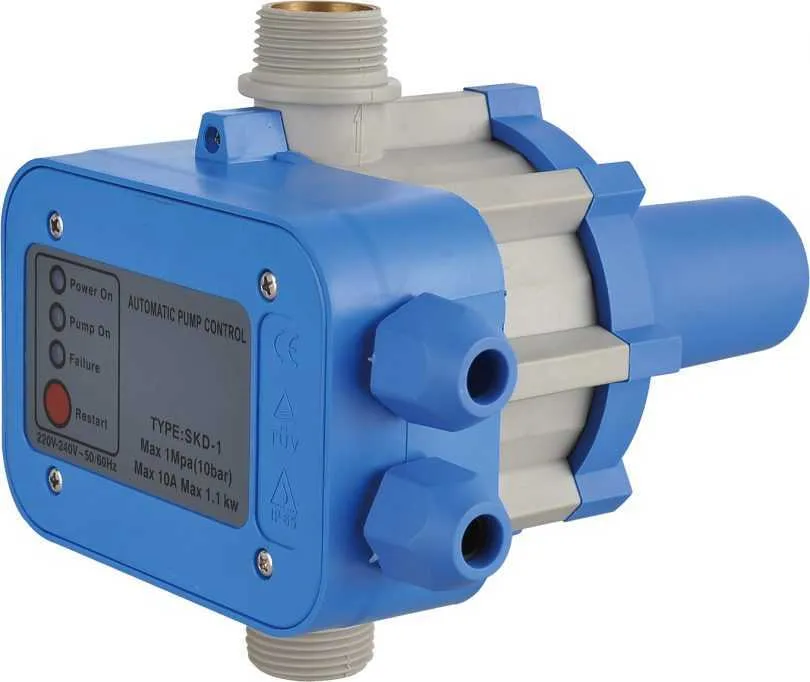

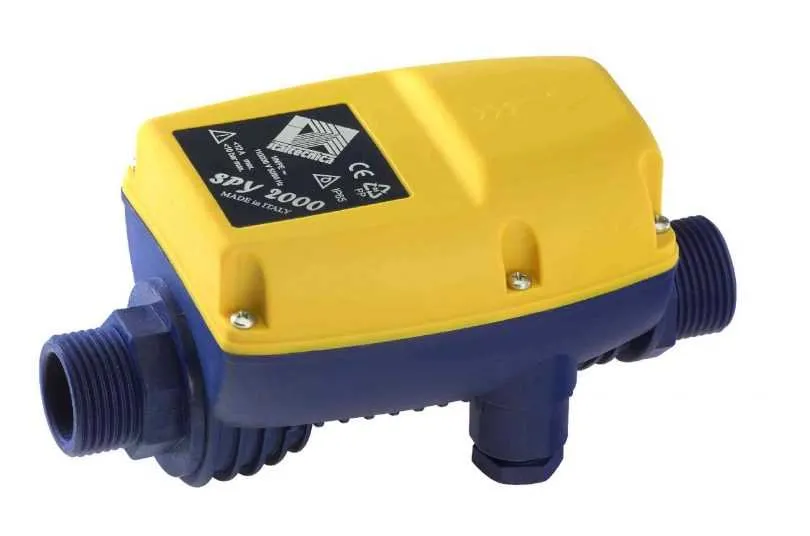

Преимущества электронного реле

Опытные специалисты выделяют ряд положительных качеств данных устройств по отношению к механическим конструкциям. Они включают в себя следующие критерии:

• Способность точной регулировки параметров реле давления;
• Позволяет мгновенно отключить механизм помпы прекращения набора жидкости в небольшую емкость;
• Благодаря этим моделям помпа самостоятельно отключается от электросети в отсутствии необходимого объема жидкости;
• Обладают длительным сроком эксплуатации.

Для настройки механической помпы необходимо иметь четкое представление о работе прибора, а также способах его контроля. Для перенастройки параметров необходимо разобрать большую часть устройства. Электронные модели можно быстро настроить.

Стоимость электронного прибора варьируется в пределах от 2 500 до 3500 рублей. Цена на данную конструкцию рассчитывается исходя из марки и мощности. На фото реле давления воды представлена модель АРД -1 Вихрь.

Реле давления Extra Акваконтроль РДЭ Мастер РДЭ-10М-1,5

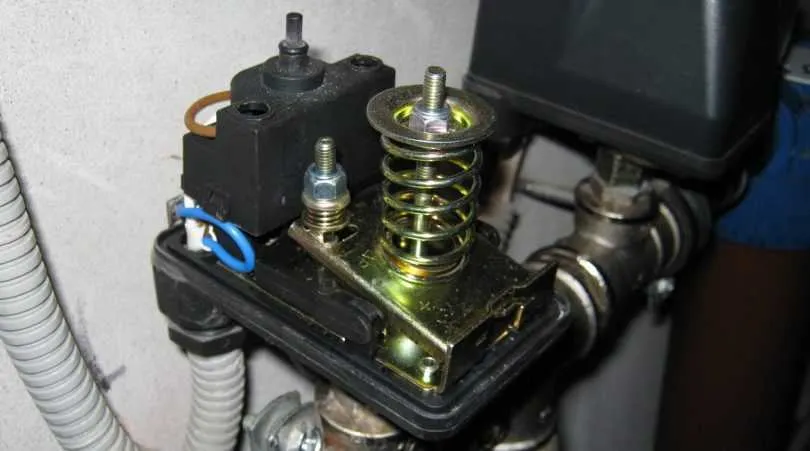

Регулировка

Для проведения самостоятельной регулировки реле давления воды необходимо придерживаться следующих рекомендаций. Они включают в себя:

• Открываем нижний кран в насосной станции;
• Отключаем помпу;
• Сливаем остатки жидкости из трубопровода;
• Снимаем корпус с реле давления;
• Включаем насос;
• Фиксируем данные при помощи измерительного прибора;
• Открываем верхний экран;
• Когда насос приступит к работе необходимо быстро записать все данные с манометра. Таким образом удается определить минимальный уровень для переключения реле давления.

Оптимальным результатом для разности уровней считают давление в 1,5 атмосферы.

Если в процессе измерения наблюдают отклонения от нормы, то своевременная регулировка приведет к быстрой поломке насосного оборудования. Для проведения последующей настройки понадобится слить остатки все жидкости из водопровода и запустить помпу.

Реле давления UNIPUMP РМ/5

Контроль за водопроводом

Регулярное использование личной трубопроводной сети в закрытом пространстве может сопровождаться явлением, когда насосная станция будет часто включаться и выключаться. В данном случае реле давления не влияет на эксплуатации водоносного оборудования.

В случае повышение давления и быстрого подключения помпы, рекомендуется проверить состояние гидроаккумулятора. Внутри его конструкции будет сильно деформирована поверхность пропускной мембраны. Именно эта деталь предназначена для контроля за повышением давления.

Опытные специалисты рекомендует ввести наблюдения за процессом работоспособности водопроводного оборудования. Если реле постоянно выходит из строя, то для сохранения эксплуатационных качеств необходимо обратиться за специализированной помощью.

Реле давления UNIPUMP РМ/5(м)1/4″

Фото реле давления воды для насоса

Как повысить давление включения насосной станции?

Для повышения давления включения насосной станции можно предпринять следующие меры:

1. Проверить и, при необходимости, отрегулировать давление в баке насосной станции. Если давление в баке ниже определенного уровня, то насос начинает работать на нижней границе своей мощности, что приводит к низкому давлению. Давление в баке можно проверить манометром, который обычно находится на корпусе насосной станции.

2. Проверить фильтр на входе в насосную станцию. Если фильтр засорен, то насосу будет труднее всасывать воду, что приводит к снижению давления. Рекомендуется очистить или заменить фильтр, если это необходимо.

3. Проверить наличие утечек в системе водоснабжения. Если в системе есть утечки, то давление в ней может снижаться. Необходимо проверить все трубы и фитинги на наличие течей и устранить их.

4. Проверить настройки реле давления на насосной станции. Реле давления отвечает за включение и выключение насоса при определенном давлении в системе. Если реле давления настроено неправильно, то это может приводить к снижению давления. Рекомендуется проверить настройки реле давления и при необходимости отрегулировать их.

5. Проверить насос на предмет износа. Если насос сильно изношен, то это может приводить к снижению его мощности и, как следствие, к снижению давления в системе. Если насос изношен, то его нужно заменить.

6. Увеличить диаметр труб в системе. Если трубы в системе слишком узкие, то это может приводить к снижению давления. Увеличение диаметра труб может помочь увеличить давление в системе.

Если вы не уверены в своих способностях, лучше обратиться к специалисту для диагностики и устранения проблемы.
