Изготовление насосной станции с погружным насосом — инструкция по сборке и подключению
В этой статье я расскажу вам, что нужно для сборки насосной станции на основе погружного насоса.
Такая необходимость возникает часто, а готовых решений на рынке немного и ценами они не радуют.
Напоминаю, что насосная станция представляет собой неотъемлемую часть организации водоснабжения в частном доме или на даче с достаточным давлением воды (автоматическая регулировка насосной станции установлена по умолчанию на уровне 3 атмосфер). Так что приступим!
Составные части насосной станции на основе погружного насоса
Как и в случае с поверхностным насосом, для сборки станции нам будут необходимы:
- Погружной насос — самая важная часть станции, как ее выбрать читайте в этой статье
- Гидроаккумулятор — в случае с использованием погружного насоса лучше использовать гидроаккумуляторы объемом от 35 литров, но можно использовать и 24-литровый, если нет лишних денег.
- Пятивыводной штуцер — нужен как связующий узел для соединения реле давления и гидроаккумулятора. На него приходит труба от насоса и от него уходит труба к точкам разбора
- Реле давления — подробно рассматривалась здесь.
- Манометр — лучше выбрать аксиальный, на радиальном не удобно будет смотреть
- Муфта с накидной гайкой диаметром 1 дюйм — нужна для подсоединения пятивыводного штуцера к гидроаккумулятору.
- Фитинги для подключения труб — тут вариантов много и надо исходить из ваших пожеланий. Для загородного дома я рекомендую ПНД трубу диаметром 32 или 40 мм. Можно использовать и дешевую трубу диаметром 25 мм, но при этом у насоса упадет расход.
- Блок защиты от «сухого хода» — это может быть любой блок управления насосом с функцией защиты от «сухого хода». Например, я имел дело с простым китайским блоком под названием Brio 2000.
- Фильтр грубой очистки — может применяться обычный грязевик или колба

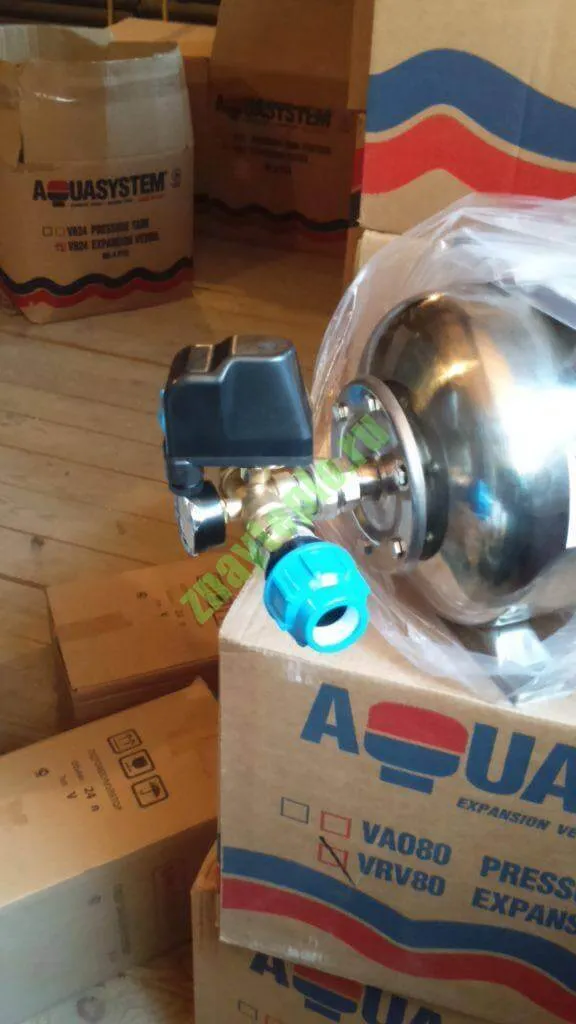

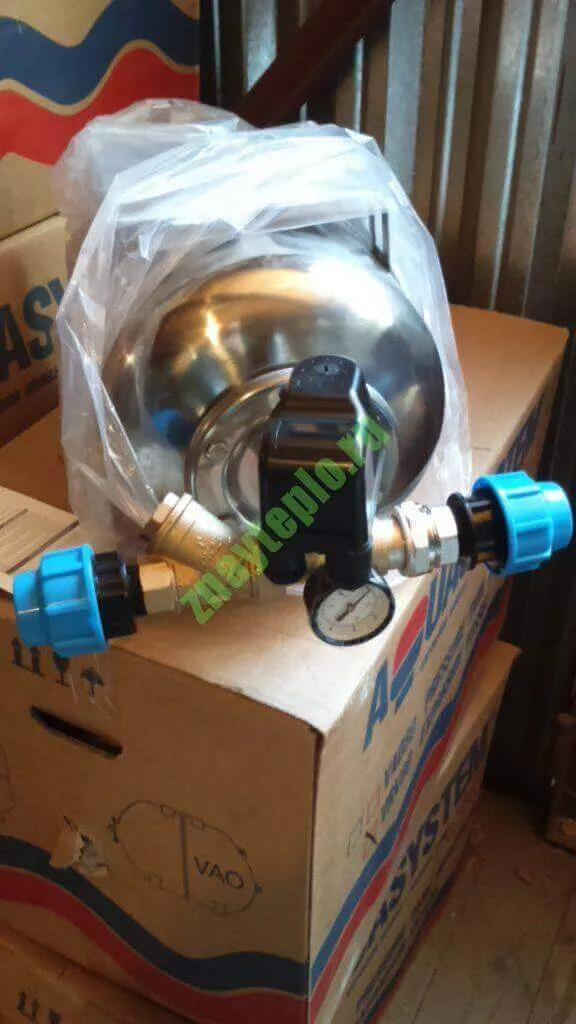

Если собрать все вышеперечисленное в один узел, то получится следующее:
Это конечно же не единственный вариант для сборки насосной станции и здесь нет блока защиты от «сухого хода».
Он устанавливается на напорной магистрали до первой точки разбора.
В наших магазинах вы можете приобрести самые разные устройства, которые будут заменять те или иные узлы описанные выше.

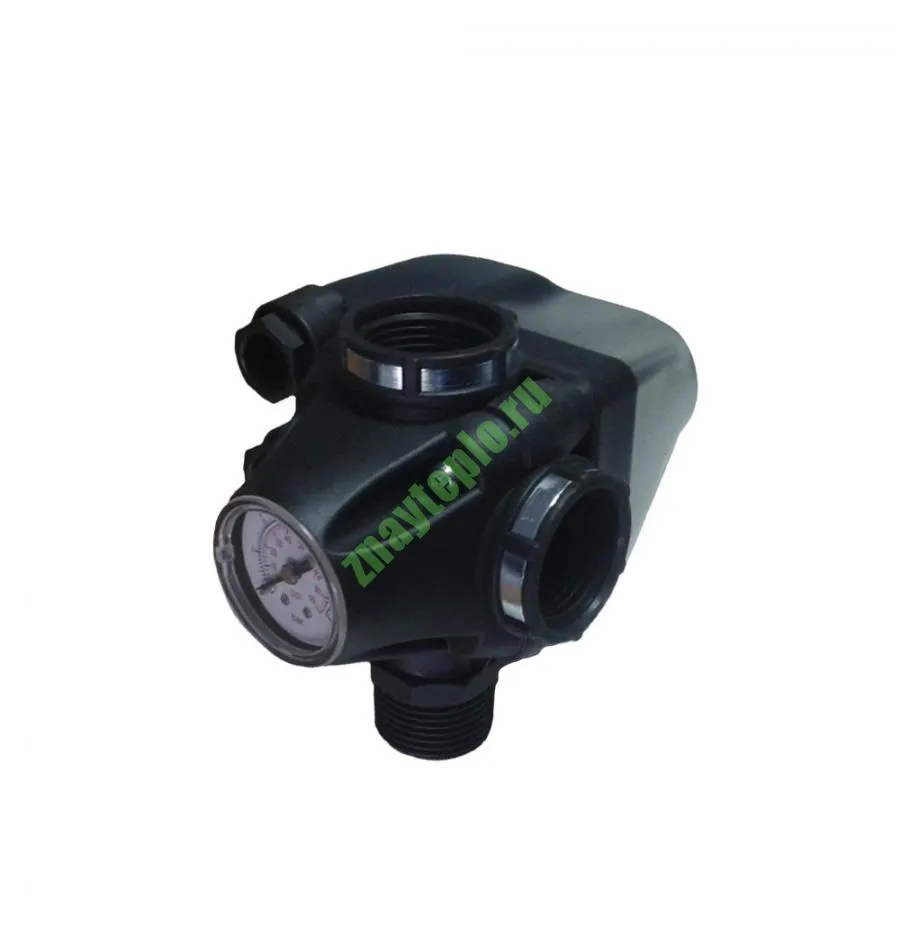

Для примера рассмотрите модель реле давления Italtecnica PM5-3W.
Italtecnica PM5-3WДанная модель заменяет объединяет в себе пятивыводной штуцер, манометр и реле давления.
Но надежность такого узла ниже, чем у вышеописанной сборки.
К изображенному выше реле необходимо добавить пару муфт с накидной гайкой (или как их называют в народе «американок») для подключения его к гидроаккумулятору и напорной магистрали.
Готовые решения насосных станций на глубинном насосе
Для тех, кому лень самому собирать станцию, существуют уже готовые станции на базе погружных насосов.
Рассмотрим, для примера, станцию от производителя «Джилекс», которая называется «Водомет-Дом».
Насосная станция Водомет-Дом

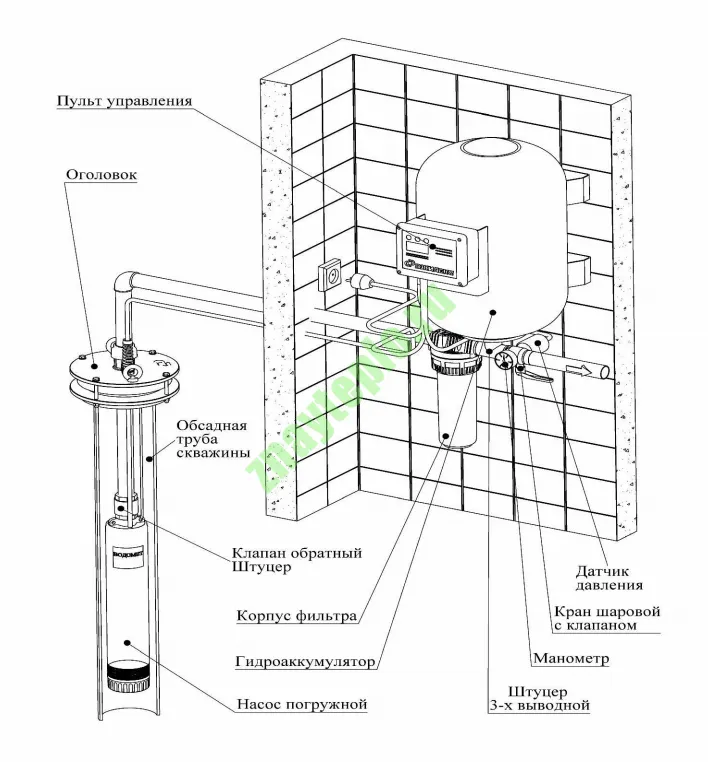

Система джилекс водомет домКомпания «Джилекс» предлагает следующий готовый продукт (смотрим на рисунок справа).
Давайте разберемся в том, что входит в состав данной насосной станции:
- Глубинный насос — предлагаются два вида насосов с напором 75 или 90 метров.
- Обратный клапан на входе насоса — необходим для предотвращения гидроударов.
- Скважинный оголовок — в комплект поставки не входит, нужно приобрести отдельно.
- Пульт управления — в этом узле сосредоточен «мозг» станции, который управляет работой станции.
- Корпус фильтра — колба для картриджей 10 дюймов.
- Трехвыводной штуцер — он соединяет гидроаккумулятор с датчиком давления. Из него труба, которая идет к потребителю.
Цена данной насосной станции превышает цену «самодельной» в полтора раза.
Главным преимуществом сборки «Водомет-Дом» является пульт управления на микроконтроллере, с помощью которого можно разнообразно программировать работу станции.
Резюме статьи.
Насосная станция на основе погружного насоса является очень хорошим решением для частных домов.
В отличии от насосных станций на основе поверхностных насосов, такие станции могут поднимать воду с любой глубины, а дальше автоматика работает точно так же, устанавливая верхний порог давления в системе.
Все, что нужно для самостоятельной сборки автоматики, перечислено выше.
На этом все, пишите вопросы в комментариях, не забывайте делиться статьей через социальные сети.
На каком давлении отключается насосная станция?
Давление, при котором отключается насосная станция, зависит от ее типа и настроек. В большинстве случаев, насосные станции устанавливаются с автоматическим регулятором давления, который обеспечивает стабильное давление в системе водоснабжения.
Обычно, автоматический регулятор давления установлен на 1,5-2 бар выше желаемого давления в системе. Например, если желаемое давление в системе составляет 2,5 бар, то насосная станция будет автоматически включаться, когда давление в системе опустится до 2,5 — 1,5 = 1 бар, и отключаться, когда давление достигнет установленного уровня 2,5 бар.
Однако, следует учитывать, что давление отключения насосной станции может быть настроено индивидуально в зависимости от условий и требований системы водоснабжения, поэтому лучше обращаться к инструкции насосной станции для определения точного значения.
