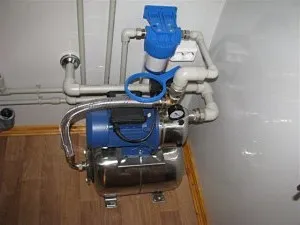

Принцип работы насосной станции, её устройство и основные компоненты

Насосная станция способствует повышению эффективности водоснабжения, обеспечивая безопасность оборудования и трубопроводов. Принцип функционирования насосной станции и ее комплексное оборудование обеспечивают защиту от внешних воздействий и способность обеспечивать непрерывное водоснабжение даже при отключении электроэнергии.

• Устройство и принцип работы
• Преимущества насосных станций
• Выбор накопителя
• Насосное оборудование
• Автоматические системы управления

Устройство и принцип работы

Для того чтобы понять, как работает насосная станция для дачи или частного дома, следует подробнее рассмотреть ее устройство и основные функциональные элементы. Рассмотрим их последовательность по ходу движения воды.

• Водозабор, расположенный в скважине или колодце, оснащается фильтрующей сеткой, препятствующей попаданию в систему относительно крупных частиц примесей. Здесь же расположен обратный клапан для предотвращения обратного тока воды при снижении давления или прекращении работы насоса.
• Всасывающей магистралью называют участок трубопровода от водозабора до насоса.
• Работа центробежного насоса создает разрежение в трубопроводе, подающем жидкость от источника, что способствует ее интенсивному подъему, и избыточное давление в магистрали, ведущей к точкам водопотребления, для обеспечения тока воды по коммуникациям. Для оптимизации работы системы насос оснащается манометром и реле давления, настройки которого обеспечивают включение и отключение перекачивающего агрегата при достижении критических значений.
• Принцип работы насосной станции для дачи был бы непонятен без уточнения – настройки реле выставляются с учетом характеристик насоса, объема и необходимого давления в гидроаккумуляторе и других параметров.
• Системы оснащаются резервуарами, из которых осуществляется подача воды в трубопровод.

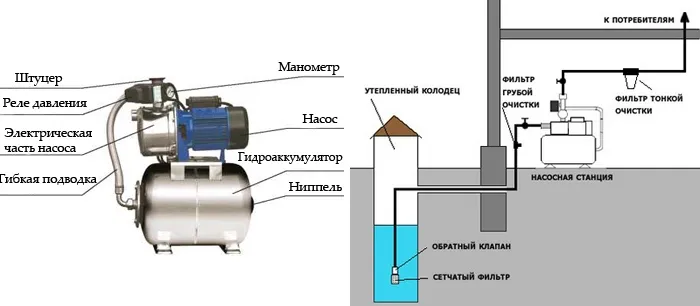

На фото схема устройства водоснабжения на базе насосной станции с гидроаккумулятором

Таким образом принцип работы насосной станции для дома поэтапно выглядит следующим образом:

• При включении насоса вода поднимается из источника, заполняет систему и гидронакопитель до достижения определенного значения давления либо уровня. После этого насос отключается.
• При расходе воды (открытие крана, использование душа или водопотребляющей техники) давление либо уровень в системе снижается, что способствует подаче жидкости из камеры гидроаккумулятора/накопительного бака. Так расход воды из накопителя осуществляется вплоть до достижения критического значения давления/уровня. После этого вновь включается насос и цикл повторяется.

Преимущества насосных станций

Устройство насосной станции для дома позволяет обеспечить целый ряд преимуществ при использовании:

• возможность подачи воды при отсутствии электроснабжения,
• стабильность напора в системе,
• компактность и небольшой вес комплексного оборудования,
• возможность выбора места установки,
• экономичность эксплуатации за счет продления срока службы элементов системы водоснабжения и снижения расходов на электроэнергии благодаря своевременным включениям и выключениям перекачивающего агрегата,
• долговечность оборудования.

Выбор накопителя

Напорные водонакопители (обычные емкости, расположенные на высоте, что обеспечивает возможность подачи воды в систему самотоком) все чаще заменяются на более современные и эффективные гидроаккумуляторы.

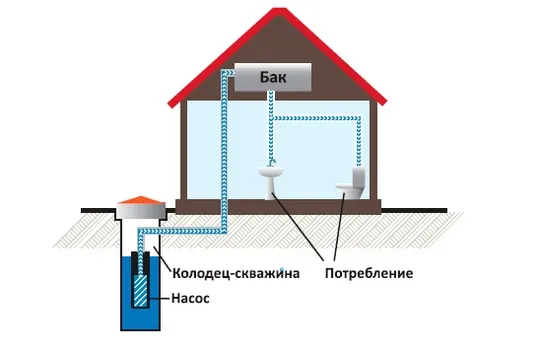

Схема насосной станции с накопительным баком и погружным насосом

Принцип работы насосной станции водоснабжения в обоих случаях остается тем же. В то же время несомненными преимуществами гидроаккумуляторов является возможность размещения рядом с насосом (без подъема на высоту) и наличие камеры со сжатым воздухом, которая дает возможность настраивать значение избыточного давления и, соответственно, режим подачи воды в трубопровод. Кроме того, гидроаккумулятор лучше обеспечивает наличие и стабильность напора.

Типовые гидроаккумуляторы для насосных станций бюджетной и средней ценовой категории могут иметь небольшой объем. Если вместимость резервуара за вычетом объема сжатого воздуха будет составлять 25-40 литров, гидроаккумулятор сможет работать на систему, но расценивать его как возможность обеспечить большой запас воды на случай аварийного отключения системы уже нельзя. В большинстве случаев устройство насосной станции позволяет подключение дополнительного гидронакопителя без нарушений работы. Если в доме часто отключают электроэнергию, следует заблаговременно узнать, существует ли подобная возможность.

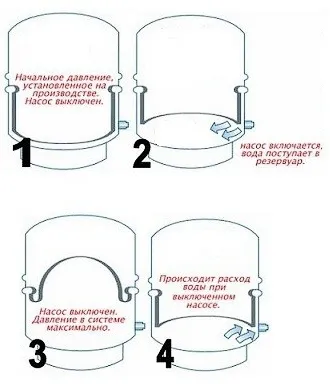

Принцип работы насосной станции с гидроаккумулятором

Тем не менее, напорный бак тоже имеет определенное преимущество. Его наличие позволяет выбрать менее мощный (а значит, и более дешевый) насос. Обратной стороной такого преимущества является низкая производительность маломощных перекачивающих агрегатов, а значит, наполнять резервуар он будет медленно, то есть, бак должен иметь большой объем.

Насосное оборудование

Современные производители предлагают отдельно погружные насосы или насосные станции с поверхностными насосами. Считается, что первый вариант оптимален для скважин практически всех типов, а второй подходит для колодцев и абиссинских источников (из-за минимальной ширины их обсадных труб и неглубокого расположения зеркала воды).

• Действительно, погружные модели обладают возможностью подъема воды даже с очень большой глубины (например, высота обсадной трубы артезианских скважин достигает 100 метров и более).
• В то же время поверхностные перекачивающие агрегаты удобны в обслуживании, их легко ревизировать и периодически осматривать. Однако в классической модификации такие модели способны обеспечить подъем жидкости с глубины 8-9 метров максимум.

Основной дилеммой является сочетание большой высоты подъема с небольшой производительностью и достаточно скромными напорными характеристиками у погружных моделей и хорошая производительность и напор в сочетании с возможностью использования только для неглубоких источников у поверхностных агрегатов.

Дополнительную информацию о схеме подключения насосной станции для частного дома или дачи вы можете найти в другой статье.

Если вам интересно, какие бывают баки для душа с подогревом и без него, то рекомендуем ознакомиться с нашим материалом на эту тему.

Компромиссом могут стать эжекторные модели. Эжектор обеспечивает образование разреженной зоны в трубопроводе за счет разницы давлений. Последнее возникает следующим образом: в упрощенном виде эжектор представляет собой конусообразное устройство, двигаясь по которому жидкость увеличивает скорость по мере сужения просвета. В зоне высокой скорости потока образуется разреженность, которая через дополнительное отверстие или патрубок захватывается жидкость из внешней среды.

Важно: Следует учитывать при выборе модели, что эжектор насосной станции может быть выносным или встроенным.

Оснащенный внешним эжектором, который непосредственно опускается в водоисточник, насос способен поднимать воду с большей глубины (в зависимости от мощности перекачивающего агрегата и конструкции эжектора – до 25-40 метров). Выносные эжекторы более эффективны и обычно отличаются по конструкции, представляя собой две параллельный трубы (одна из них может быть заменена гибким шлангом) – вакуумно-нагнетающую и основную. Но они также чувствительны к песку в воде и другим загрязнениям.

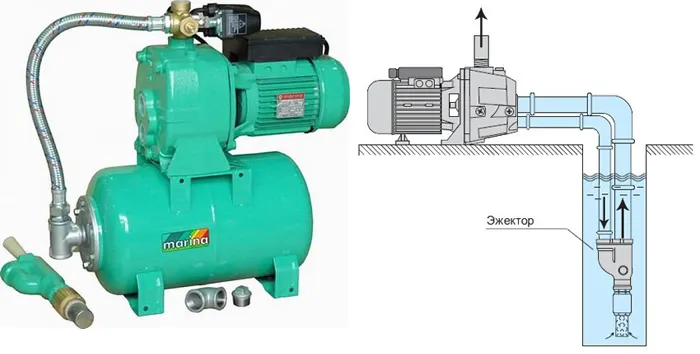

Насосная станция с внешним эжектором

К недостаткам эжекторных станций со встроенным устройством часто относят повышенный уровень шума во время работы, однако он может стать заметной помехой только в том случае, если насосная станция размещается на открытом пространстве и близко к окнам дома. При установке в специальной постройке (которая часто необходима для защиты оборудования от промерзания зимой) теплоизоляция также выполняет и роль шумопоглотителя. Устроить звукоизоляцию помещения при установке оборудования в подвале так же не составит труда и не потребует чрезмерных затрат. Нужно отметить, что увеличение высоты подъема при использовании оборудования с встроенным эжектором не происходит, но возрастает производительность.

О том, как выбрать насосную станцию для дачи, более подробно мы рассказали в отдельной статье.

Если в процессе ее эксплуатации возникнет необходимость в ремонте, то вам будет полезен наш материал, в котором разобраны стандартные неисправности и даны рекомендации по их самостоятельному устранению.

Информацию про самостоятельную чистку колодца вы найдете на этой странице http://okanalizacii.ru/vodosnabzhenie/kolodec/kak-pochistit-svoimi-rukami.html. Описаны технологии и необходимые приспособления для работ.

Автоматические системы управления

Наличие автоматических систем управления заметно увеличивает стоимость насосной станции, поэтому целесообразность такого оснащения определяется индивидуально. Специалисты рекомендуют устанавливать датчики контроля и автоматические регуляторы при постоянном использовании системы водоснабжения.

Автоматика может обеспечить защиту от различных факторов, например, от так называемого «сухого хода», когда при снижении уровня жидкости насос захватывает воздух, насосная станция работает рывками, перекачивающий агрегат перегревается. Кроме того, востребованной оказывается защита от:

• повышения температуры (перегрева) насоса,
• перепадов напряжения в питающей сети и пр.

На видео можно посмотреть как устроена насосная станция и описание ее работы.

Какие насосные станции самые тихие?

Наиболее тихие насосные станции обычно имеют звуковой уровень до 60 дБ. Однако, стоит учитывать, что уровень шума может различаться в зависимости от модели и производителя, а также от условий эксплуатации и места установки.

Некоторые производители насосных станций предлагают модели с звукопоглощающей оболочкой, которая позволяет снизить уровень шума до 50 дБ и менее. Например, такие модели как Grundfos SQE, Wilo-Stratos GIGA и Lowara e-HM могут считаться тихими насосными станциями.

Однако, если шум является критическим фактором при выборе насосной станции, то лучше обратиться к производителям, которые уделяют особое внимание снижению шума и звукоизоляции. В таких случаях стоит обращаться к специализированным фирмам и производителям, которые могут предложить более тихие и инновационные модели насосных станций.
