Схема насосной станции — инструкция по подключению и монтажу своими руками

При создании независимой системы водоснабжения, подключение насосной станции становится существенным фактором. Такая система позволяет автоматизировать процесс подачи воды из колодца, скважины и других источников.

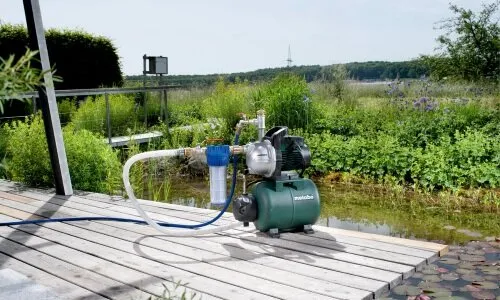

Насосная станция очень важна для автономной системы водоснабжения.

Подобная конструкция автоматизирует забор воды из колодца, скважины и т.п. Технические устройства запустят систему, когда нужно пополнить запасы жидкости, и затем она снова отключится. Но требуется соблюдать некоторые правила.

Назначение и устройство насосной станции

Установка подобной конструкции решает 2 задачи – обеспечивает поступление воды в систему и поддерживает заранее установленные показатели давления в автоматическом режиме. Благодаря этому у застройщика появляется возможность устроить разветвленную водопроводную сеть и подключить к ней несколько единиц бытовых приборов и сантехнических приспособлений.

Несмотря на то что в каждом проекте могут быть какие-то свои особенности, конструкция насосной станции включает в себя такие виды оборудования, как:

• сам насос;
• сосуд, который работает под давлением и служит для накопления энергии и передачи ее в гидросистему (это гидроаккумулятор, который в данной конструкции можно сравнить с водонапорной башней);
• автоматический блок;
• входной фильтр сетчатого типа, исключающий попадание в систему загрязняющих частиц;
• элементы трубопровода, различные фитинги и шланги для формирования системы.

Схема установки включает также монтаж обратного клапана. Он нужен для предотвращения оттока жидкости из системы, который мог бы произойти при падении в ней давления либо в случае выхода из строя насосного оборудования.

Нужно подключить систему и к источнику забора воды. Например, это скважина. Но иногда встречаются и такие варианты, как резервуар с жидкостью или забор воды из открытого водоема. Последний способ означает, что характеристики агрегата должны быть такими, чтобы можно было перекачивать загрязненную жидкость. Но вода, полученная из таких водоемов, может использоваться только для полива, но не для питья.

Да и в тех случаях, когда для дачи или загородного дома воду берут из скважины, нужно для начала сделать анализ ее состава, чтобы понять, насколько жидкость пригодна для пищевого использования.

Виды применяемых насосов

Виды насосов.

Существуют разные виды насосов. Например, есть модели, в которых эжектор включается в конструкцию самого устройства, либо такие, где он является выносным и устанавливается непосредственно в скважине.

Сам эжектор – это устройство, работа которого основывается на законе Бернулли. Благодаря прибору в сужающемся сечении понижается давление одной среды, и происходит подсос в потоке втором – газа или жидкости.

Кроме того, когда осуществляется сборка и монтаж такой станции своими руками, можно выбрать погружной или скважинный насос в зависимости от того, какой тип оборудования имеется в наличии.

Модели с внутренним эжектором

Такие модели, несмотря на все свои преимущества, имеют некоторые ограничения в использовании. Они могут обеспечивать подъем воды только с глубины до 8 м.

К числу достоинств относится и то, что не имеет значения случайное попадание воздуха, а это делает необязательным предварительное наполнение системы водой перед началом работ. Насосная станция такого типа вначале прокачивает воздух, и только после осуществляется подача воды. Эти системы также отличаются высокими показателями производительности и надежностью.

Важным недостатком, помимо ограничения глубины, является высокий уровень шума при работе. Если производится установка в частном доме, то нужно побеспокоиться о том, чтобы выделить для нее отдельное звукоизолированное помещение.

Модели с внешним эжектором

Когда стоит задача подкачки воды с большой глубины, в диапазоне 20-50 м, то используются станции с выносным эжектором. В таких случаях место монтажа устройства – колодец или скважина. Там оно является частью заборного узла.

Модели с внешним эжектором.

От основного оборудования к эжектору подводят 2 шланга – вакуумный и напорный. Первый называется и всасывающим. По нему вода из скважины поднимается вверх. Но в эжектор ее подает напорный насос, и благодаря ему происходит формирование области разрежения во всасывающей камере.

Преимуществом этого типа оборудования является низкий уровень шума при работе, возможность подачи воды с большой глубины и хорошие показатели напора.

Кроме того, модели с внешним эжектором расходуют немного электроэнергии, но и уровень КПД всего 35-40%.

Использование погружных типов в системах

Преимуществом подобной системы является то, что она оснащена погружным скважинным насосом, а его конструктивные особенности таковы, что позволяют прибору работать практически бесшумно. При этом он осуществляет подачу воды с большой глубины.

Достоинством является и то, что оборудование легко подключается к водопроводу и для хорошей работы ему не нужно, чтобы колодец или скважина были близко расположены к зданию.

К числу преимуществ погружных моделей относится и нечувствительность к небольшим подсосам воздуха. И даже если трубопровод дает протечку, они будут нормально работать (пока протечка не расширится).

Но погружные насосы чувствительны к качеству среды. Им нужна только чистая вода. Можно поставить мощную фильтрационную систему, но это влечет за собой дополнительные расходы. К тому же такую систему придется регулярно чистить.

Устройство и принцип работы гидроаккумулятора

Основная задача гидроаккумулятора – увеличение ресурса насоса. Этот показатель напрямую зависит от количества включений. Стартовый ток агрегата превышает рабочие показатели, что приводит к разрушительным последствиям. Мембранный аккумулятор как раз помогает их предотвратить.

Он выполняет такие функции:

Устройство гидроаккумулятора.

• защита насоса от износа;
• повышение срока эксплуатации оборудования за счет наличия запаса жидкости в мембранном отсеке;
• обеспечивает постоянное давление в трубопроводе;
• предотвращает разрушительные гидроудары.

Прибор является герметичным сосудом. Поэтому частично выполняет ту же функцию, что и оборудование с накопительным баком.

При выборе гидроаккумулятора предварительно проводятся расчеты, чтобы определить количество точек воды и требуемые уровни мощности и давления в системе. Кроме того, нужно знать количество проживающих людей и общий объем потребления воды.

Блок управления насосной станцией

Блоки питания представляют собой устройства, состоящие из реле давления, штуцера и манометра. Их ставят на трубопроводы напорного типа.

Манометр нужен, чтобы контролировать текущее давление в системе, а реле обеспечивает управление последней. С его помощью вода подается в напорную емкость с соблюдением заранее заданных параметров.

Поэтому важно при выборе обратить внимание на характеристики реле. Его основными рабочими элементами являются пружины минимального и максимального давления, которые срабатывают, когда эти показатели достигают заданного значения.

Блок управления насосной станцией.

Важно и то, как защищен сам блок. Специалисты советуют остановить выбор на изделиях, обладающих защитой от сухого хода, т. е. такие блоки отключаются, когда в систему по каким-то причинам не подается вода либо при сильном нагреве.

Преимущества применения насосной станции

Главным преимуществом оборудования является то, что оно позволяет справиться с несколькими задачами, к числу которых относятся:

• обеспечение независимости системы водоснабжения в частном доме и повышение ее эффективности;
• поддержание высокого уровня безопасности эксплуатации всей системы;
• обеспечение запаса воды;
• увеличение срока службы приборов как бытовых, так и сантехнических, используемых в этой системе.

Иногда насосные станции подключают и к магистральному водопроводу. И тогда они помогают усилить напор жидкости.

Выбор места расположения

Есть несколько правил, которых нужно придерживаться. Например, если насосная станция будет установлена вблизи от источника воды, это поможет обеспечить стабильную работу всех агрегатов. Место, где установлено оборудование, должно быть сухим и теплым.

Важным требованием является хорошая вентиляция. Нужно также, чтобы элементы системы не касались стен. Поэтому, хотя теоретически насосная станция может быть смонтирована в здании, на практике это случается только в домах, где есть котельная со звукоизоляцией или хотя бы большое помещение общего пользования.

Место установки станции должно быть сухим и теплым.

Иногда станции устанавливают в подвале или на цокольном этаже. Но тогда придется побеспокоиться об их тепло-, звуко- и гидроизоляции.

Есть еще вариант монтажа насосной станции на специальной платформе в колодце. Но это затрудняет доступ к оборудованию при техобслуживании.

Технология монтажа насосной установки

После того как выбрано место для установки, приступают к монтажным работам, которые проводятся в несколько этапов.

Проведение подготовительных работ

Для перекачивающего агрегата понадобится прочное основание, которое может быть изготовлено из дерева, кирпича или бетона.

Поверхность, на которую устанавливают оборудование, должна быть ровной. Насос в процессе работы вибрирует, что негативно влияет на основание, может привести к появлению течи. Для этого делается обвязка и армирование, а чтобы уменьшить вибрацию, рекомендуется прямо под опоры уложить резиновые прокладки.

Сборка водозаборного узла

Возможны следующие варианты:

• Стандартная схема подключения, когда речь идет о станции с насосом поверхностного типа, при условии встроенного эжектора. В таком случае узел – это обратный клапан, на котором установлен сетчатый фильтр. К системе они подключаются через муфту.
• Установка, оснащенная внешним эжектором. В данном случае на эжектор устанавливают обратный клапан, оснащенный сетчатым фильтром, а сверху подключают 2 трубы.
• Погружной насос, в конструкцию которого включен фильтр грубой очистки. Здесь тоже используется обратный клапан, но есть свои особенности. Поскольку прибор много весит, нужно закрепить его на прочном тросе, а узел опускают так, чтобы его от дна источника отделяло не менее 0,5 м.

Монтаж поверхностных элементов станции

Существуют разные схемы установки такого оборудования. Выбор осуществляется в зависимости от того, какого типа агрегат используется для перекачки воды. Но основное правило гласит, что любой прибор может включаться в схему только в том случае, если установлен через краны шарового типа и обратные клапаны. В таком случае отдельные узлы и детали системы можно менять или ремонтировать, обходясь без слива всей воды.

Схема установки.

Хотя теоретически такую возможность тоже нужно предусмотреть. С этой целью должен быть с помощью тройника сделан отвод, к которому подключен сливной кран.

Кроме того, нельзя забывать об очистке воды. На подающем трубопроводе обязательно монтируют фильтр грубой очистки. А на напорной линии, которая идет к потребителю, – фильтр тонкой очистки.

Первый запуск станции

Поскольку мощность электрического двигателя велика, рекомендуется обеспечить для этого оборудования отдельное электропитание. Необходимы устройство заземления и установка стабилизатора напряжения.

Перед запуском нужно проверить давление в воздушной камере гидроаккумулятора. Значение во многом зависит от емкости гидробака. Например, если она составляет 20-30 л, то давление – 1,4-1,7 бар. Если объем гидробака превышает 50 л, соответствующий показатель давления должен быть на уровне 1,7-1,9 бар.

Важный момент – перед тем как впервые запустить станцию, производится заполнение рабочей части системы водой. Тут есть 2 варианта:

• Выкрутить из заливного отверстия заглушку
• Если трубопровод предусматривает наличие воронки, то удобнее использовать ее.

Заливку воды осуществляют до тех пор, пока она не станет выливаться.

Сам запуск осуществляется в такой последовательности:

• Подсоединить насос к электросети.
• Слегка приоткрыть на заливной воронке вентиль, чтобы вышли остатки воздуха.
• Включить агрегат.
• При необходимости – выполнить дополнительные настройки реле давления и гидроаккумулятора.

Через 2-3 минуты после запуска должна потечь вода из выходного отверстия. Если этого не произошло, нужно выключить установку, долить жидкости и снова запустить.

Основные правила эксплуатации

Чтобы насосная станция служила в течение длительного времени, нужно соблюдать все правила эксплуатации. Рекомендуется регулярно проводить ее техническое обслуживание, проверять состояние узлов и деталей. Важную роль играет своевременное очищение фильтра грубой очистки.

После долговременного простоя, который на дачных участках как раз приходится на зимнее время, нужно проверить давление в соответствующем отсеке гидроаккумулятора, а при необходимости – подкачать воздух. Если станция используется только в летнее время, то до наступления первых заморозков из нее нужно слить воду.
