Планирование отопительной системы включает в себя установку трубопроводов, размещение устройств безопасности, радиаторов и организацию теплого пола. Эффективное функционирование системы отопления в частном доме обеспечивается корректной установкой обвязки котла.

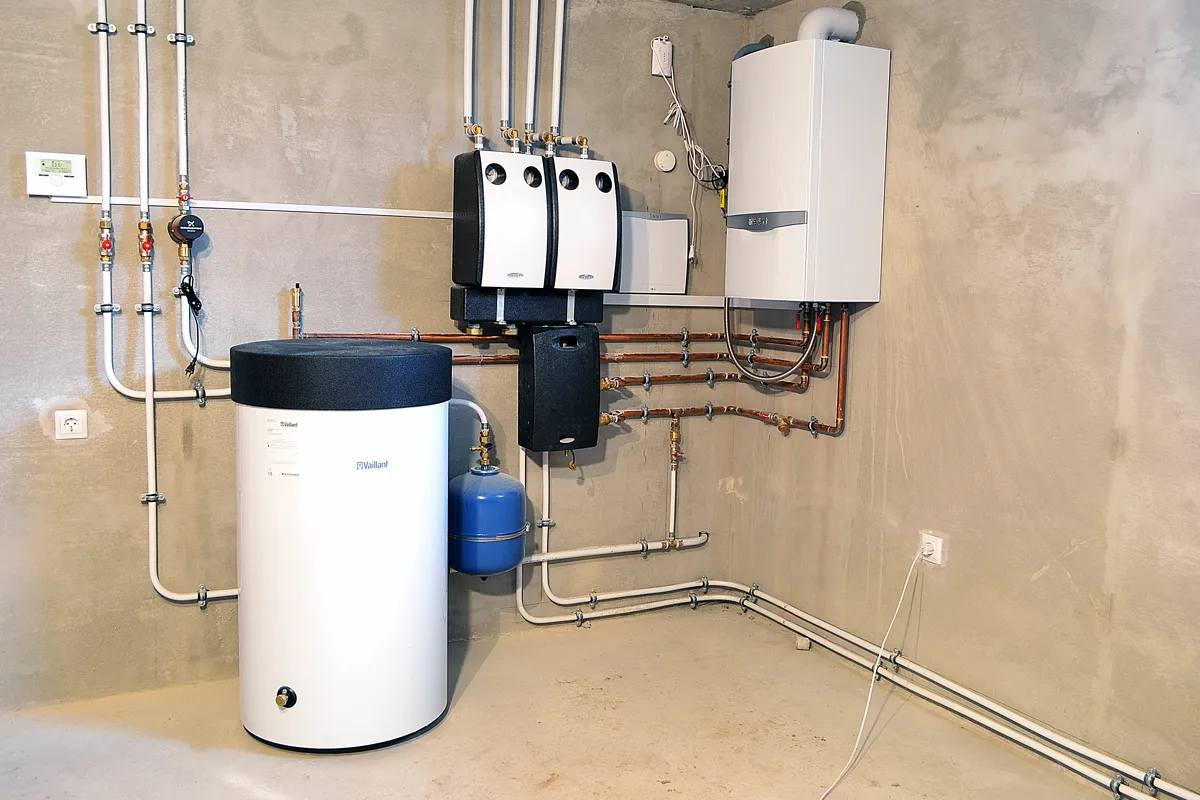

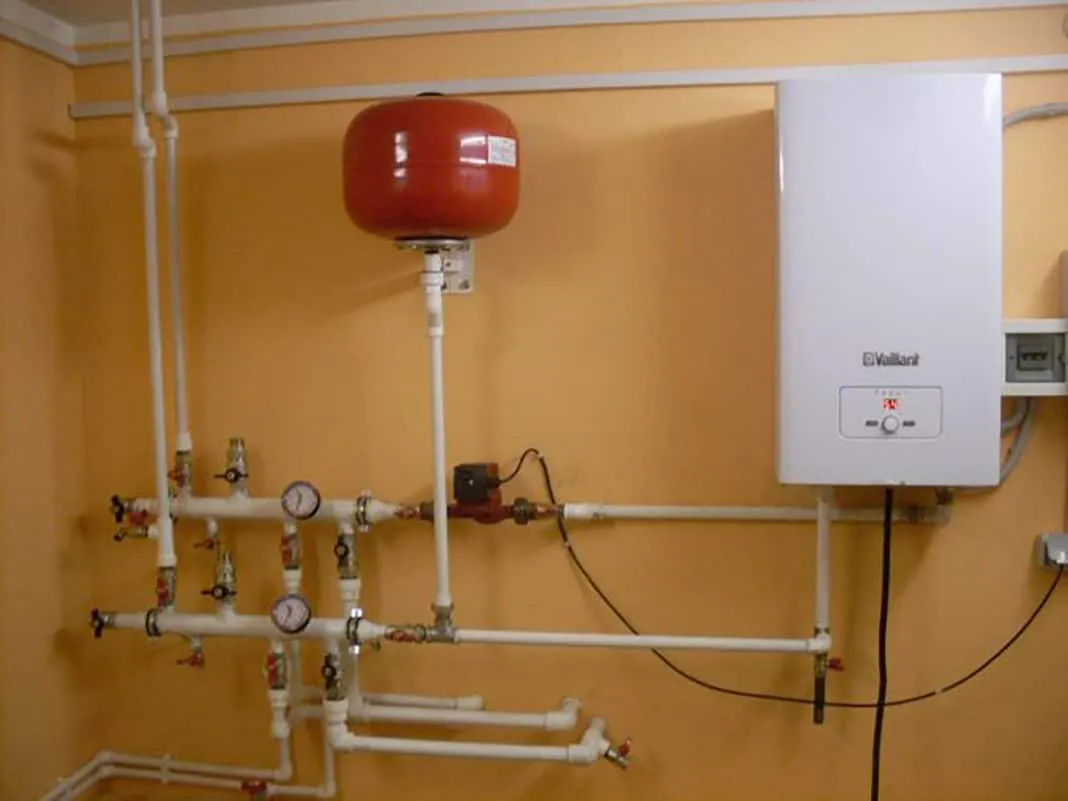

Обвязанная котельная установка в доме
Мощность котла отопления
При организации отопления важно правильно выбрать мощность котельной установки. Производительность оборудования заранее определяют с учетом определенных факторов:
- объема дома;
- числа и площади оконных конструкций;
- количества и размера дверей;
- среднегодовой температуры местности строительства;
- теплопроводности стенового материала;
- уровня утепления несущих строительных конструкций;
- ориентации жилого дома по сторонам света (учитывают расположение наиболее остекленного фасада).
Можно также использовать усредненный показатель, позволяющий без долгих вычислений определить мощность отопительного котла. В средних широтах России иногда принимают, что 1 кВт производительности теплогенерирующей установки будет достаточно для обогрева 10 м2 площади дома. При использовании этой зависимости рекомендуется делать запас мощности котла минимум на 20%.

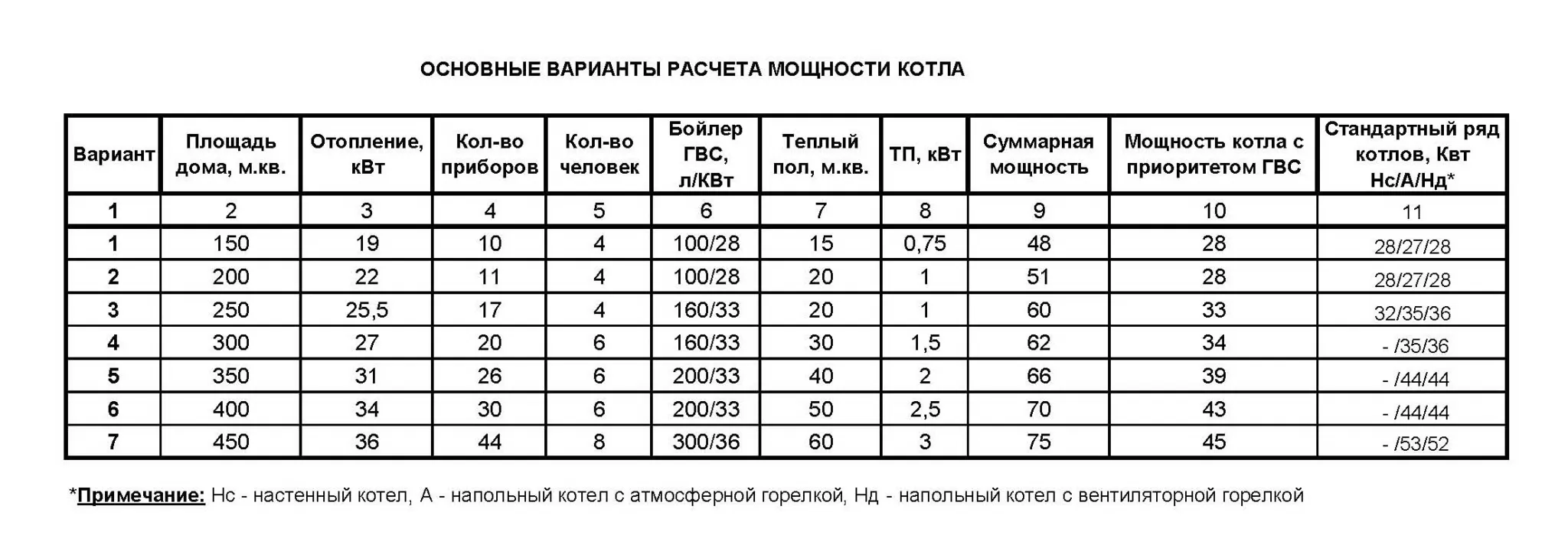

Таблица котловой требуемой мощности
Определение и основные элементы обвязки
Сегодня существует две главные части отопительной системы — это котельный агрегат и радиаторы обогрева помещений. Для гарантии 100% их безопасности используется именно внутридомовая обвязка котла отопления. Его тип влияет на применение тех или иных элементов. Это учитывают, когда решают, как обвязать котел. Ведь автоматизированное оборудование подключают к батареям по-разному при выполнении отличных алгоритмов. По этой причине следует соблюдать определенные правила, когда происходит обвязка котла с учетом используемого вида топлива.
Обязательными устройствами являются следующие элементы:
- Отводчик воздуха для автоматического спуска воздушных пробок из системы, чтобы не приостанавливалось движение теплой жидкости.

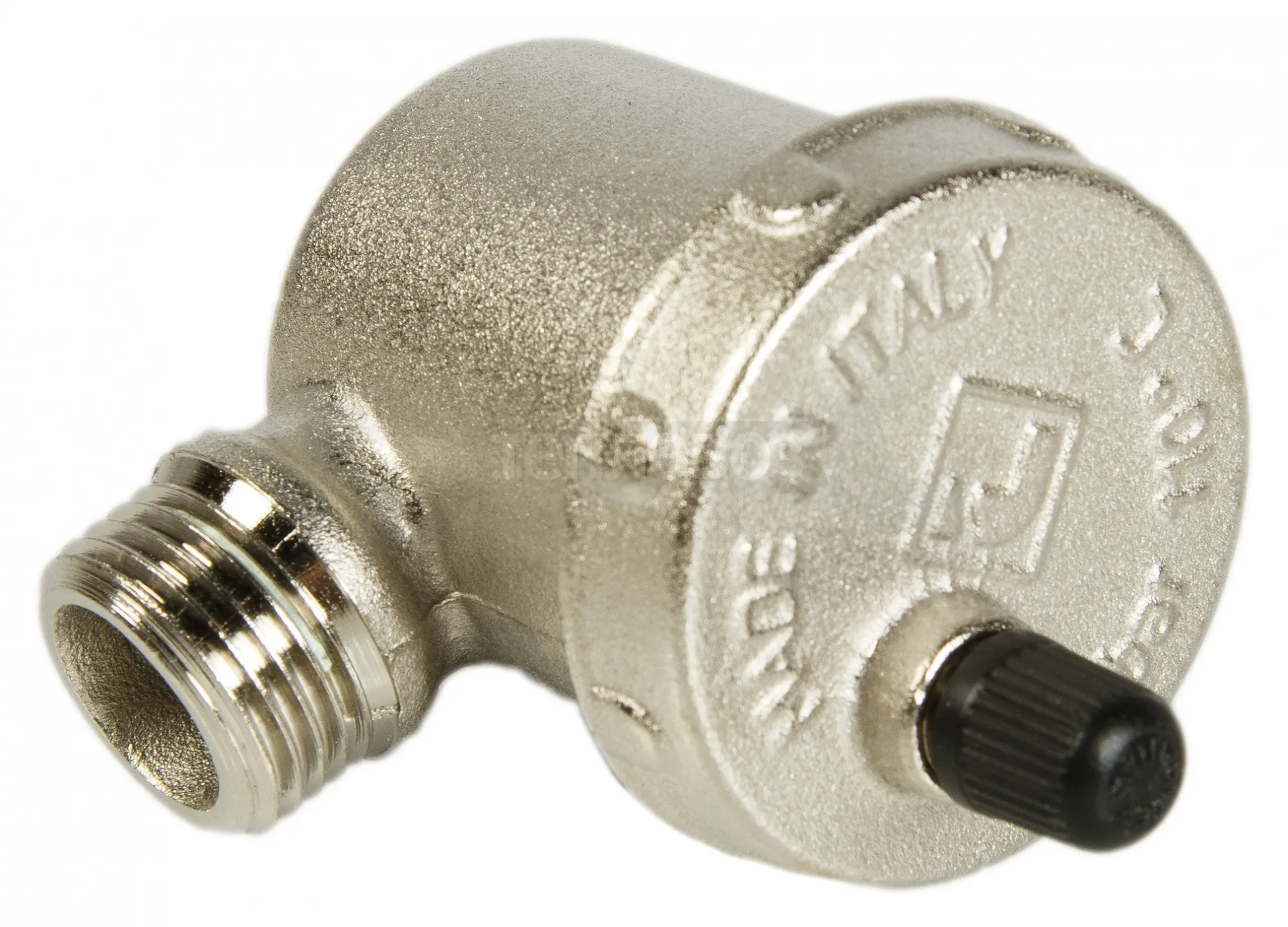

Автоматический котловой воздухоотводчик
- Расширительная емкость для компенсации размещения расширившейся несущей тепло жидкости. В открытых сетях резервуар без крышки монтируют в верхнем месте, а в закрытых — 100% герметичную конструкцию совместно с электроциркуляционным насосом на обратке перед котельным агрегатом (расширительный бак может входить в комплект котла на газе или размещаться отдельно, но всегда используется, если теплоносителем является вода).

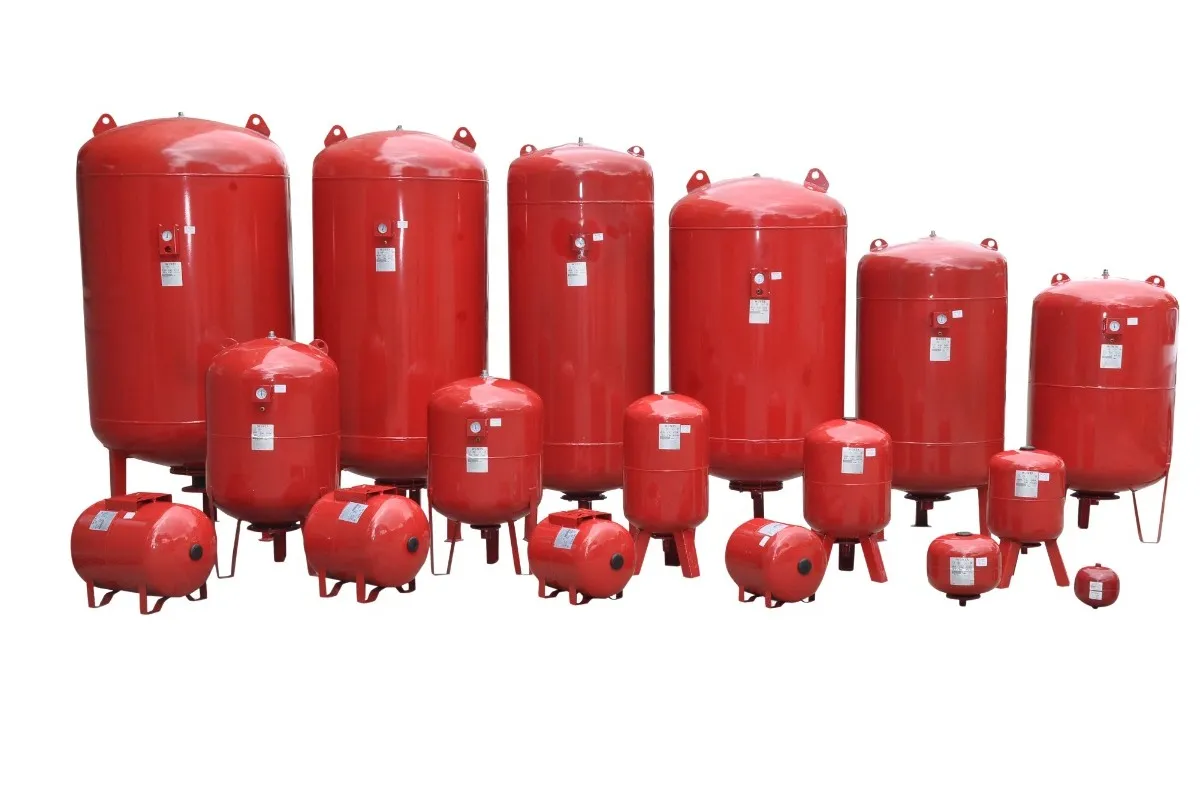

Производители выпускают расширительные бачки с разной вместимостью, которую выбирают в зависимости от масштабов обогрева в доме
- Манометр, чтобы определять давление внутри трубопроводной системы.

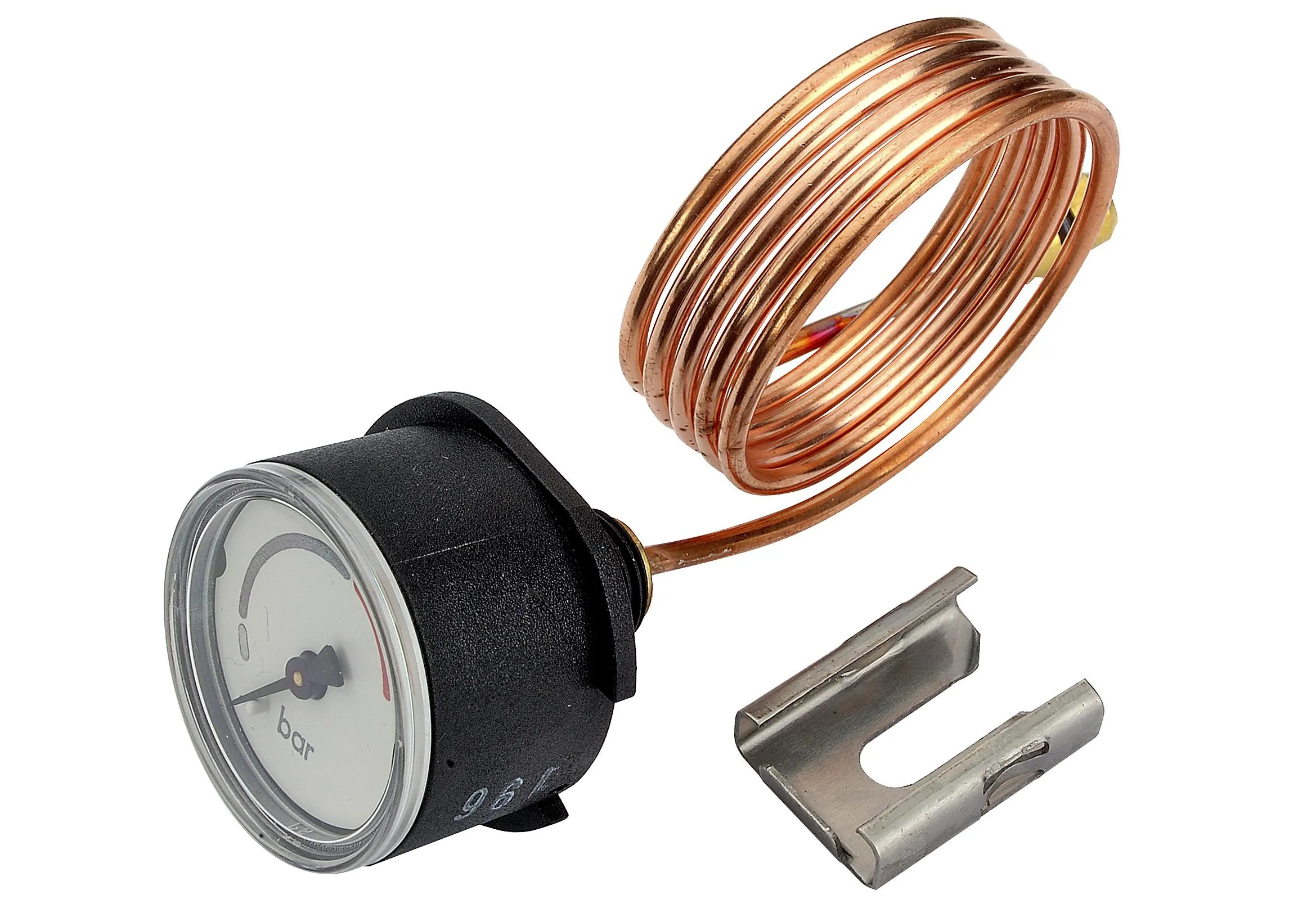

Специальный котловой манометр
- Циркуляционный электронасос для принудительного движения воды по трубопроводам. Для повышения обогрева иногда устанавливают в сетях с гравитационной циркуляцией теплопереносящей жидкости — естественные сети отопления. Монтаж выполняют на подаче или обратке перед теплогенерирующем агрегатом и ответвлением.

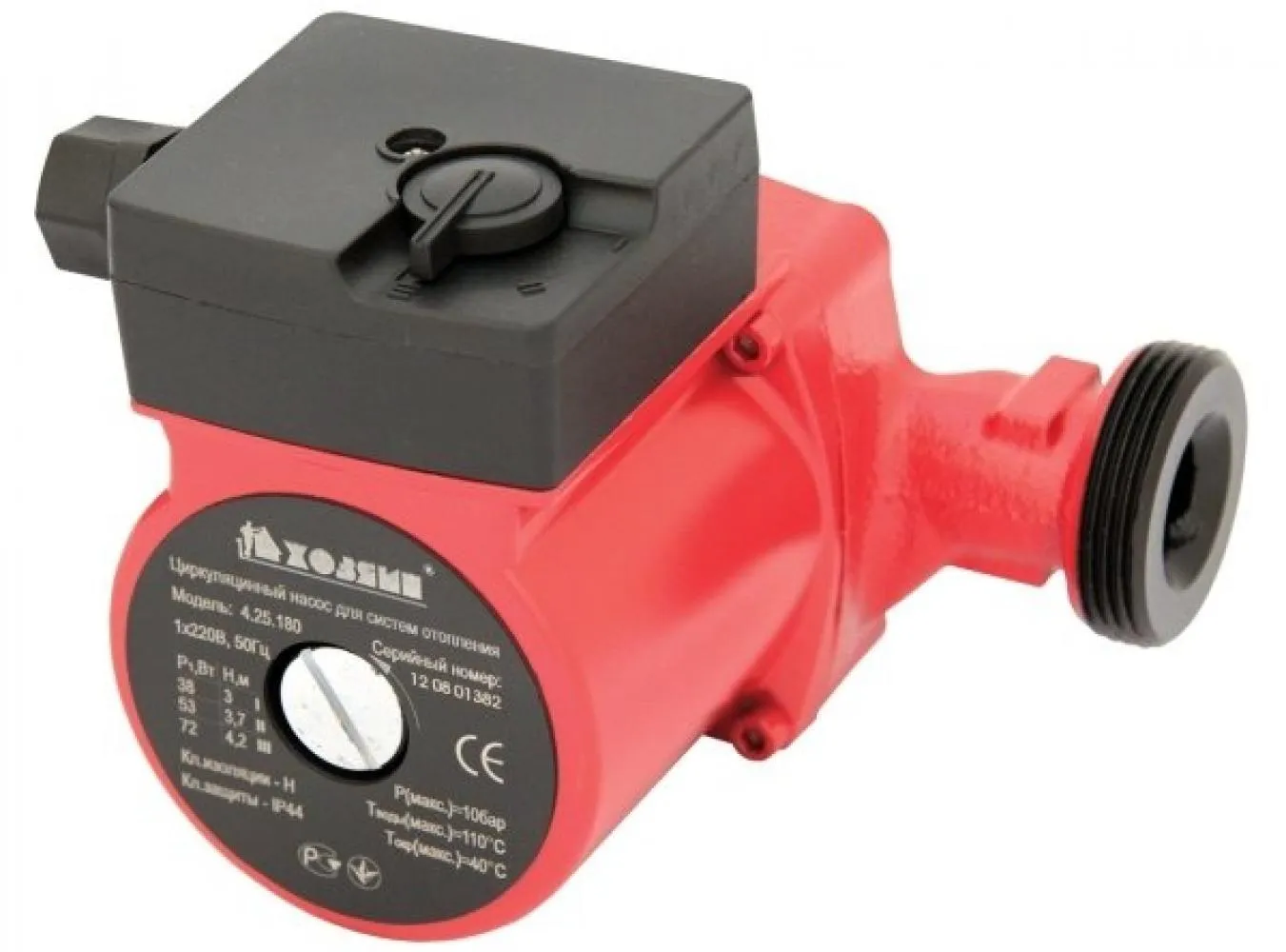

Котловой циркуляционный отопительный электронасос
- Аварийные клапанные механизмы для предохранения обогревающей системы и сброса лишнего теплоносителя при резком росте давления из-за того, что расширительная емкость не справляется со своим назначением. Он защищает отопление от взрыва, сначала выбрасывая лишнюю нагретую среду в атмосферу, а потом закрываясь.

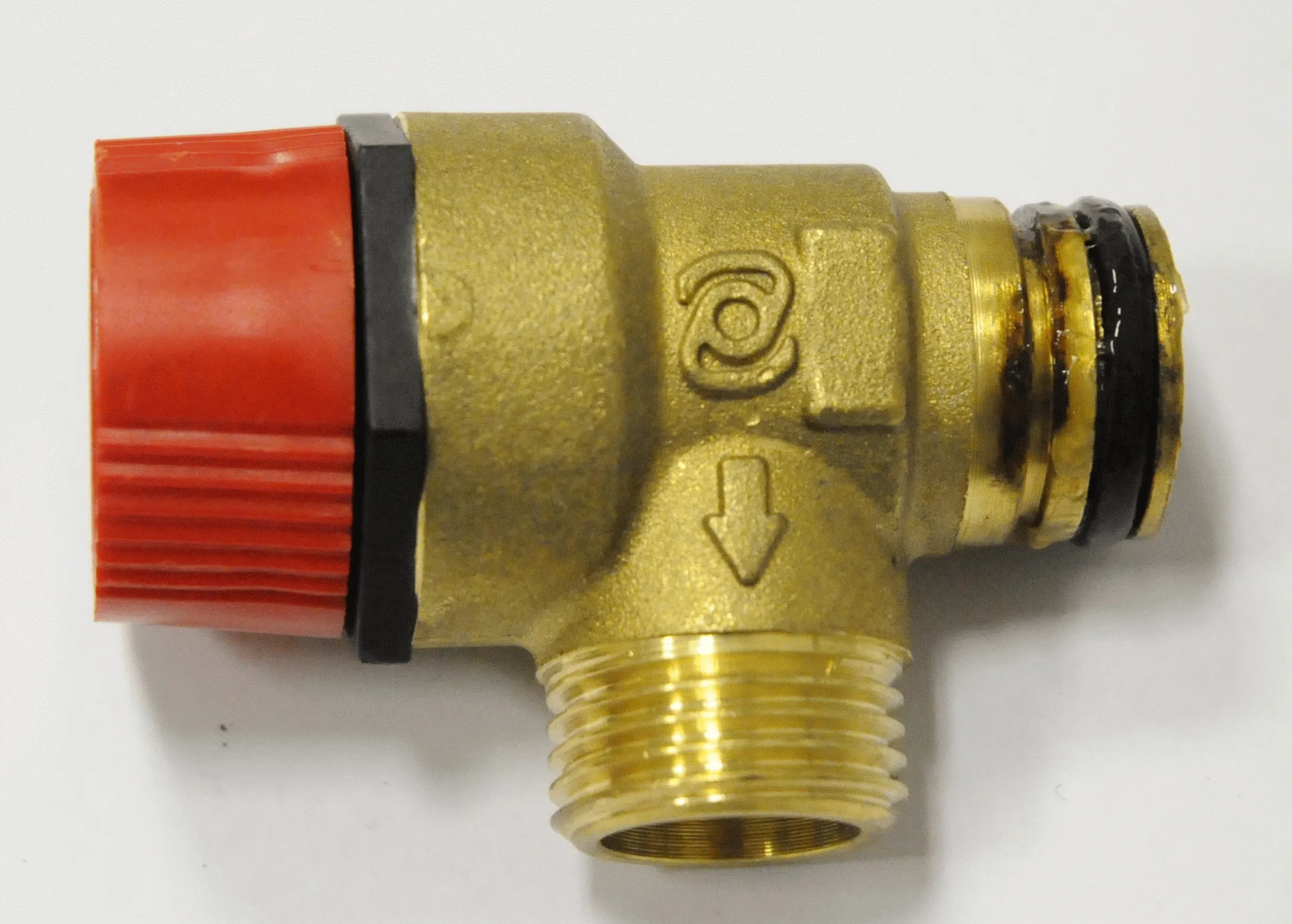

Клапан для сброса избыточного давления
- Сетчатый фильтр для защиты агрегата от грязных частиц в жидкости и застревающих в элементах трубопровода.

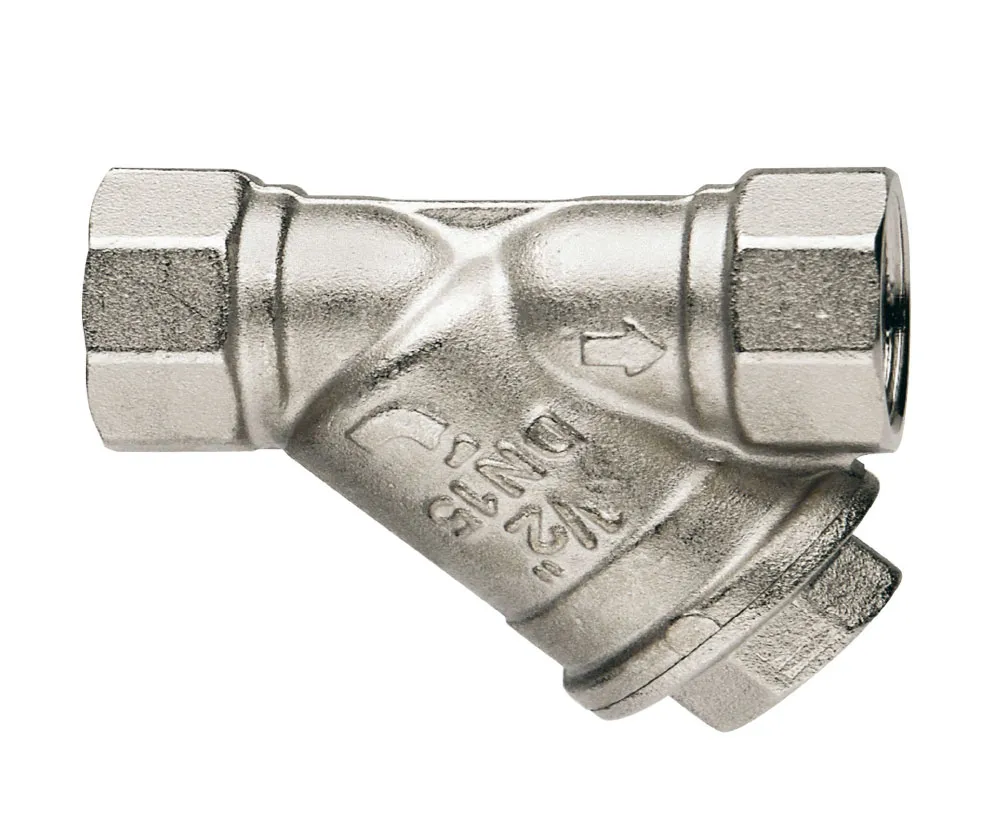

Котловой сетчатый фильтр
Обвязка газового котла для отопления частного дома — это система трубопроводных отрезков и оборудования, необходимая, чтобы в батареи мог попадать нагретый тепловой носитель. Она включает все элементы, кроме смонтированных в помещениях радиаторов.
Обвязка выполняется легко, если монтируется настенная модель, потому что под кожухом агрегата производитель уже установил часть обязательных устройств. Чтобы исключить использование большого количества отводов для манометра, аварийного клапана и воздухоотводчика, собирают группу безопасности. Производители даже выпускают специально сконструированный корпус. Он оснащается тремя отводами, предназначенными для накручивания соответствующих элементов.
Группа безопасности устанавливается на выходе из котлоагрегата. При монтаже необходимо предусмотреть возможность ручного стравливания давления и удобность отслеживания показаний.

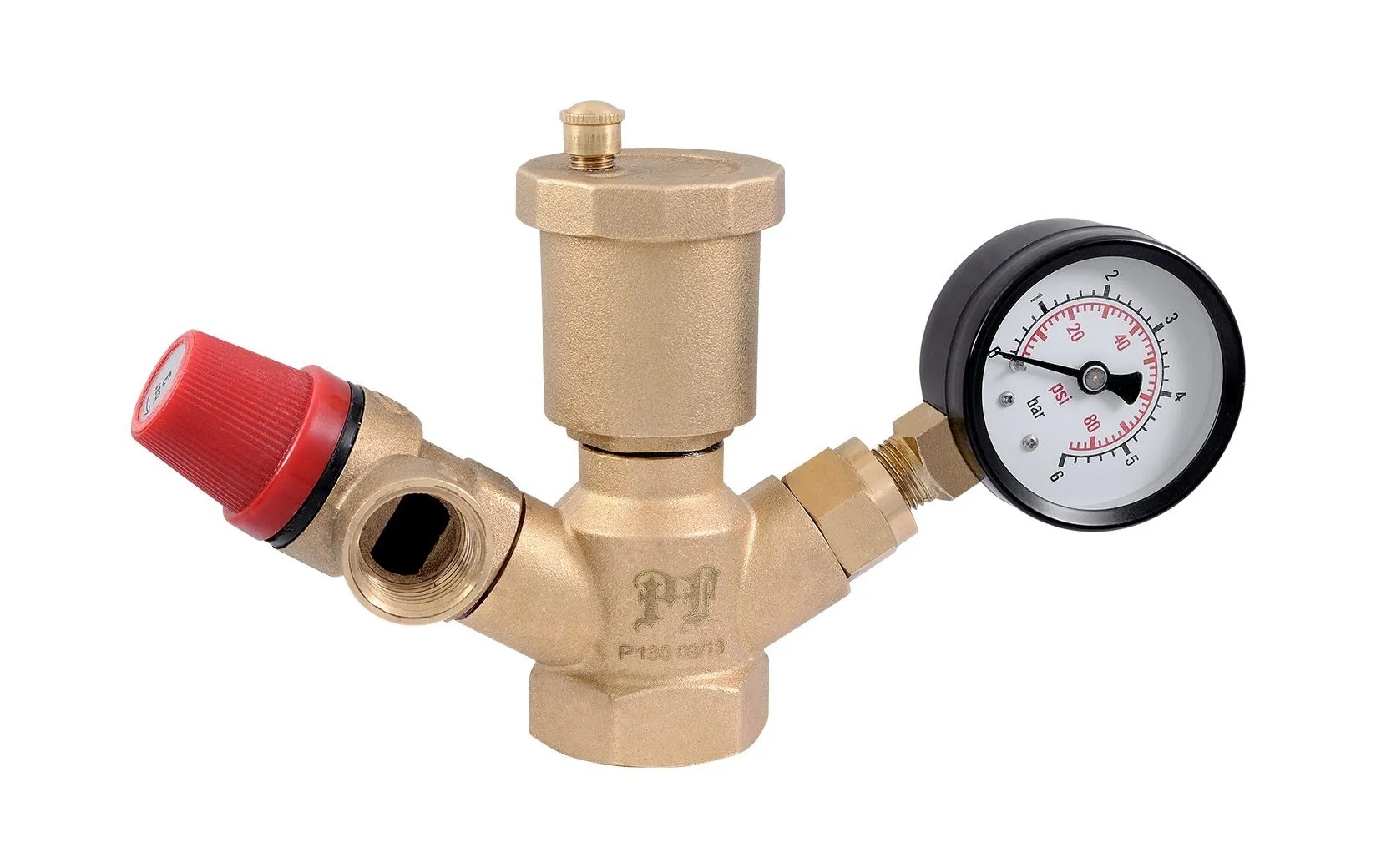

Один из вариантов собранной группы безопасности
Используемые трубы
Сейчас уже не часто применяют для обвязки котла трубопроводы из металла. Вместо них производители выпускают продукцию из полипропилена или металлопластика. Они подходят, чтобы сразу начать обвязку от автоматизированного электрического котельного агрегата, например на газообразном топливном веществе.
Обвязка котла трубами из полимерного материала отличается высоким уровнем надежности каждого соединения, если стык является монолитным. Он сохраняет свою целостность, когда температура теплового носителя не более 90 °C. Иначе происходит разрушение полипропилена – он превращается в хрупкий материал.

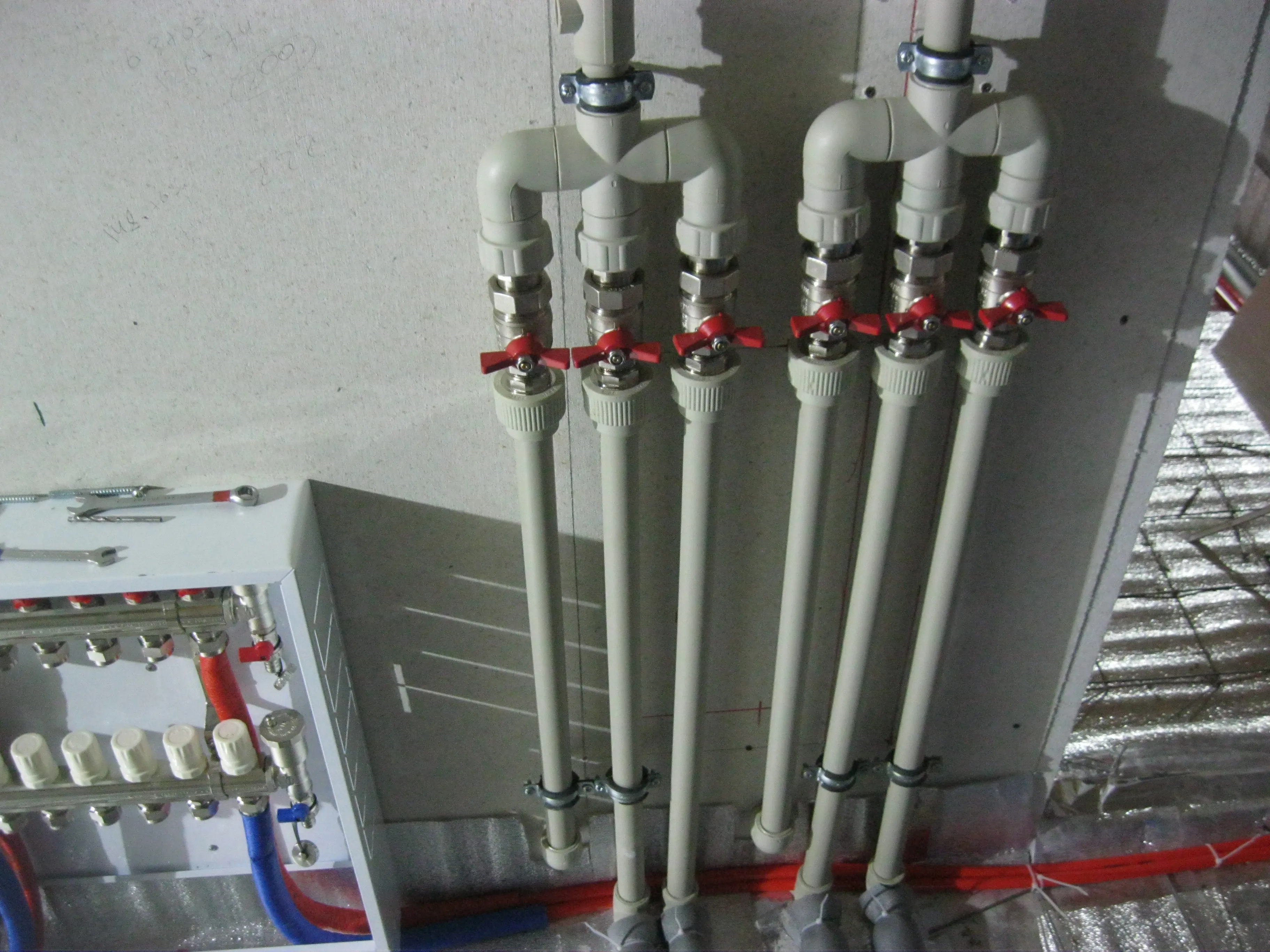

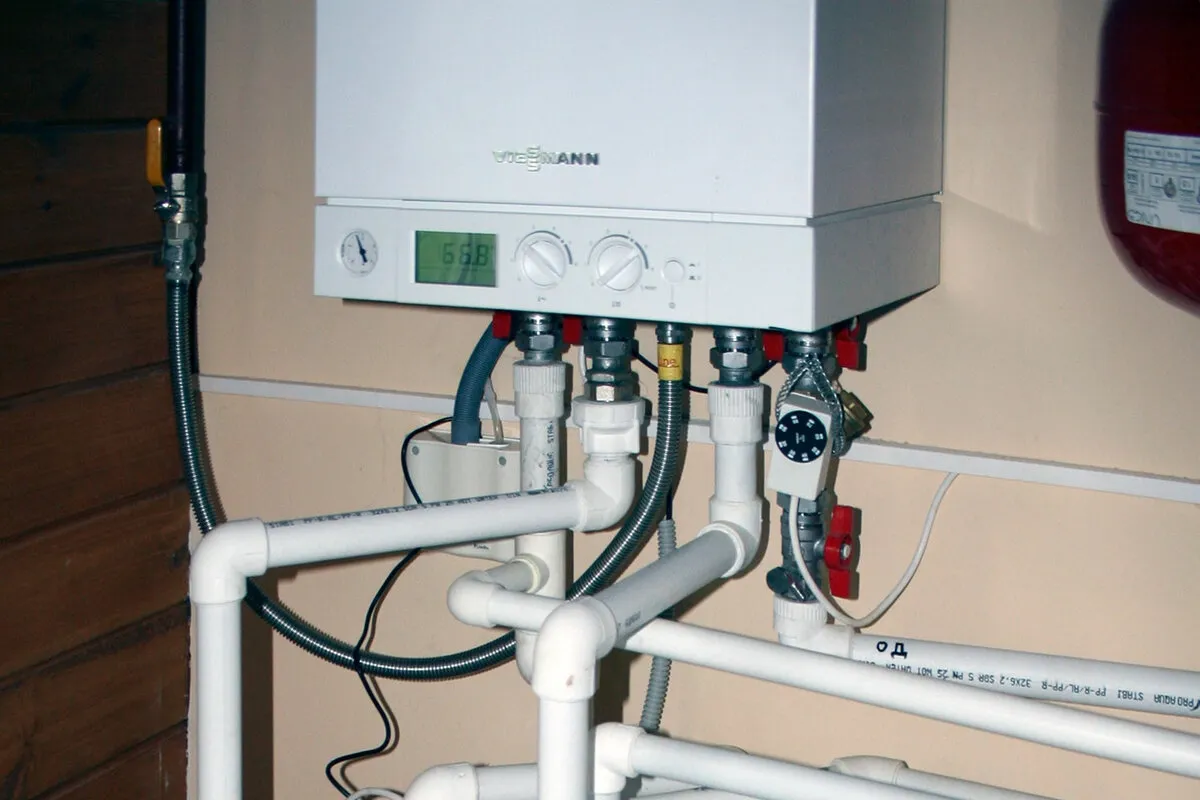

Пример обвязанного котла трубами из полипропиленового материала
Важно! Обвязка котла полипропиленовыми трубами — прекрасный вариант, если монтируют низкотемпературный обогрев, основу которого составляет автоматизированный агрегат.
Металлопластик можно эксплуатировать при большей температуре. Ее значение достигает 95 °C. На такую температуру рассчитывается большинство обогревающих систем. Однако металлопластик отличается двумя существенными недостатками:
- вынужденная необходимость регулярной проверки соединений, потому что стыки со временем начинаю течь;
- из-за использования фитингов сужаются условные проходы трубопроводов.

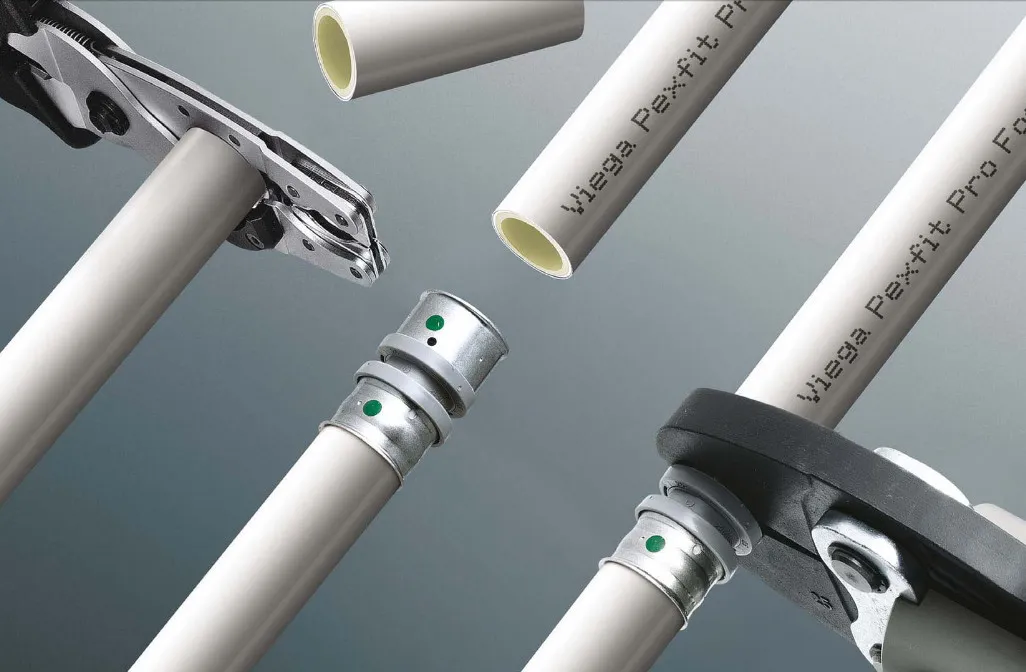

Во время обжима металлопластика немного сужается условный проход труб
Металлопластик применяют, когда в системе теплоносителем является вода. Ведь вместо нее может использоваться незамерзающая жидкость, отличающаяся большей текучестью. Обжимные фитинги не способны ее удержать. Поэтому их не используют в подобных системах, даже если установить прокладки, которые выдерживают химические воздействия.
Варианты обвязок котлов
Многие модели котлоагрегатов на газе оснащают в заводских условиях автоматикой. Она даже способна подстраиваться под условия погоды. При этом настенные варианты в основном содержат:
- расширительную емкость;
- клапан для аварийного сброса теплого носителя;
- отводчик воздуха;
- манометр;
- циркуляционный электронасос.
Документация на котел — это способ познакомиться с характеристиками всех перечисленных устройств. На них необходимо обращать внимание, учитывая максимальный объем теплопереносящей жидкости и вместимость расширительного бачка.

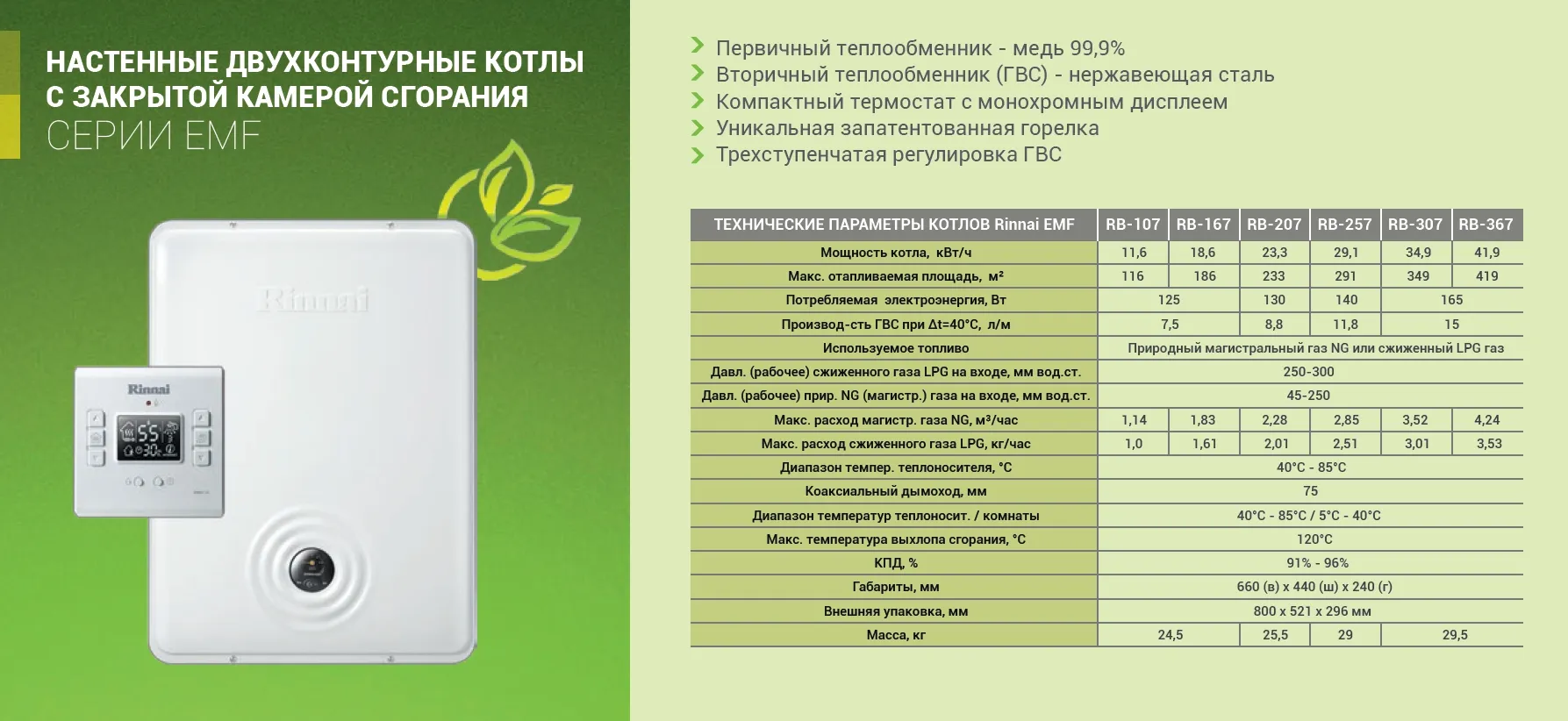

Пример технической документации на настенную котельную модель
Настенная модель
Зная, что такое обвязка котла в настенном исполнении, нужно выяснить, по каким схемам ее выполняют. Один из самых простых вариантов — монтаж отрезков труб вместе с отсечными кранами на входных патрубках котельного агрегата. Они позволят провести ремонт теплогенератора.
Дополнительно монтируют сетчатый фильтр на обратке для удаления грязных частиц из теплопереносящей жидкости. По обе стороны от грузовика тоже устанавливают шаровые краны. Благодаря их наличию не нужно будет сливать обогревающую сеть, чтобы выполнить чистку фильтра, когда он загрязнится.
Обратите внимание! При подключении настенной модели рекомендуется трубы разворачивать ближе к стеновой конструкции. Для этого обычно используют уголки-фитинги.
Если же осуществляется обвязка газового котла в одноконтурном исполнении, тогда процесс еще больше упрощается. К настенному агрегату отопления необходимо подвести обратный трубопровод, магистраль с водой от батарей или теплого пола и газом, заказав последнюю услугу у газовщиков.
Обвязанный одноконтурный агрегат
Напольная модель
Обвязка напольного газового котла осуществляется сложнее по сравнению с настенной моделью. Ведь автоматика теплогенерирующиего устройства для размещения на полу не предполагает наличие в конструкции группы безопасности, электронасоса, расширительного резервуара.
Схема обвязки газового котла отопления подразумевает наличие дополнительной перемычки, которая называется антиконденсационной петлей. Ее устанавливают в больших сетях, когда у теплового носителя в обратке низкая температура, что становится причиной образования конденсата. Установку петли осуществляют для возможности подмешивания нагретой воды в обратную трубу, чтобы в ней температура жидкости была больше точки росы. Ее значение стандартно превышает 40 °C.
Существует 2 варианта:
- применение трехходового клапанного механизма;
- монтаж в антиконденсаторной петле электронасоса совместно с температурным датчиком.

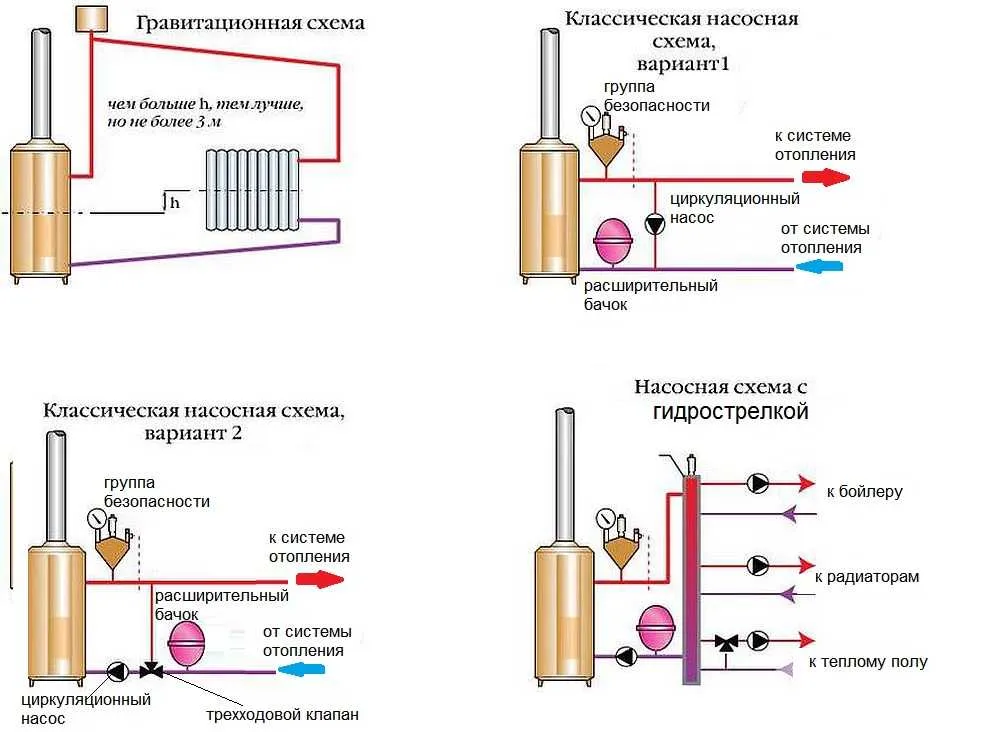

Четыре варианта схемы обвязки газового котлоагрегата в напольном исполнении
Схема обвязки напольного котла с циркуляционным (компенсационным) электронасосом на перемычке подразумевает применение трубы меньшего сечения по сравнению с диаметром подачи. Закрепление датчика выполняется на обратном трубопроводе. Он включает электропитание насоса, если температура теплового носителя в обратке становится ниже заданной. Поэтому происходит добавление воды из подачи в обратную трубу. Потом осуществляется отключение насоса. Второй отопительный насосный агрегат системы работает без перерыва, пока функционирует теплогенерирующая установка.
Трехходовой клапан тоже используют для подмеса нагретой воды, когда проводится обвязка напольного котла. Ведь он также позволяет выставить температуру. При наличии трехходового клапана электронасос монтируют на обратной трубе.

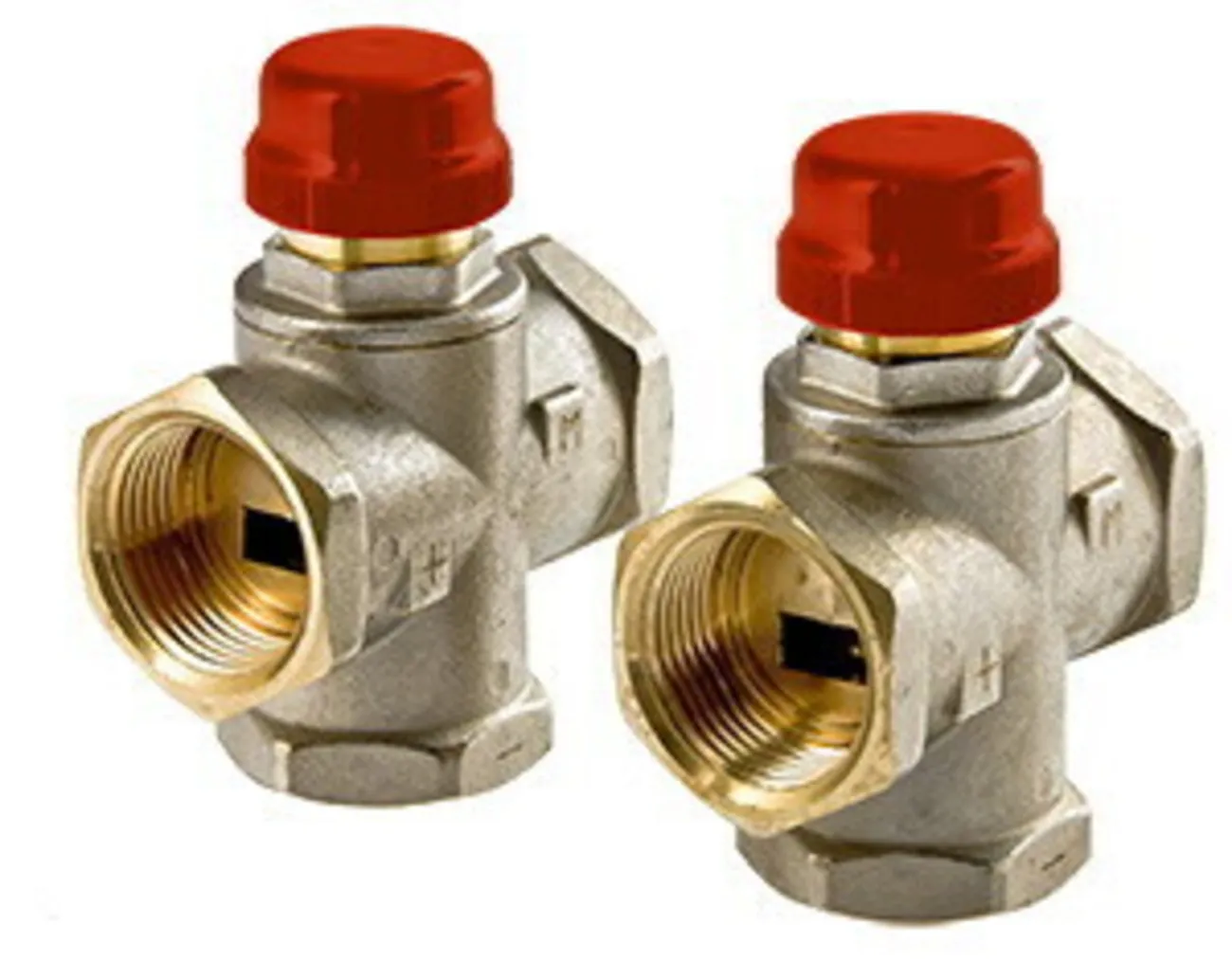

Трехходовые клапанные механизмы
Обвязка газового агрегата совместно с косвенным бойлером
Бойлер горячего водоснабжения подключают к отопительной сети для беспрерывного нагрева воды для ГВС. Он ее подготавливает в технических целях и раздает через отдельную гребенку в течение всего года. Во время его работы система отопления не работает. В этот период она немного остывает. Когда вода для ГВС не греется, отопление продолжает обогрев помещений. Процесс повторяется после расхода жидкости и понижения температуры в резервуаре.
Из-за построения системы на базе одноконтурного агрегата с косвенным бойлером она получает несколько новых элементов:

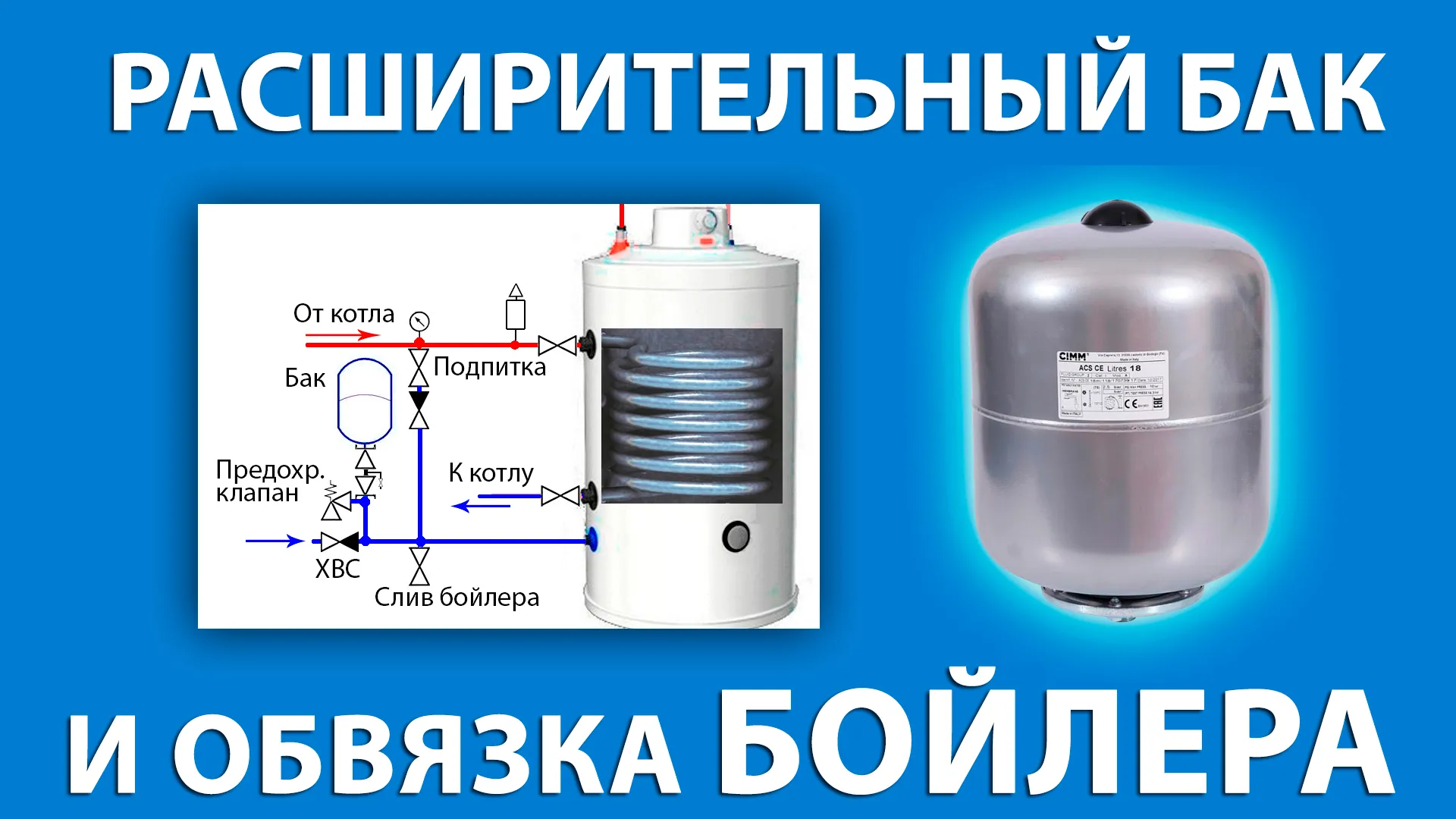

- Отдельный расширительный бачок будет иметь бойлер нагрева воды для ГВС. Ведь в замкнутой системе отопления его устанавливают для компенсации температурного расширения жидкости. При нагреве воды тоже происходит ее запирание в замкнутом пространстве с одной стороны обратным клапаном, а с другой — смесителем на кухне или в ванной, что приводит к увеличению ее объема и может вызвать разрыв трубопроводов.
Расширительный бачок
Важно! Расширительный бак системы отопления и бойлера косвенного нагрева — это разные емкости. Покупать одинаковые емкости не нужно, поскольку они предназначены для разного назначения и имеют отличную конструкцию.
- Группа безопасности бойлера для сброса лишнего количества горячей воды для ГВС. Иногда сбросной клапан одновременно выполняет функцию обратного элемента.
- Насос рециркуляции горячей воды, позволяющий сразу пользоваться нагретой жидкостью при открытии крана на кухне или в ванной комнате. Он обеспечивает перемещение подготовленной среды по замкнутому контуру.
Схема обвязки котла отопления вместе с бойлером косвенного нагрева подразумевает использование тройников. Они позволяют подключить бак к подаче и обратке отопления. Циркуляционный электронасос устанавливают на обратном трубопроводе от косвенного бойлера.
На заметку! Если используется твердотопливный котел, тогда возможен перегрев. Ведь фаза нагрева жидкости для хозяйственных целей не всегда совпадает с наибольшим расходом горячей воды. Поэтому с косвенным бойлером чаще выполняется обвязка котла отопления в частном газифицированном доме.
Дополнительные элементы обвязки котла
Обвязка котла с теплым полом и радиаторами будет неполной без использования крана для заполнения и опустошения системы. Лучше даже установить раздельную арматуру. Места для монтажа кранов зависят от конструкции отопления. В любом случае нужно соблюдать конкретные правила:
- Сливной кран должен размещаться в самой нижней точке. Обычно его устанавливают к одному из радиаторов или на обратном трубопроводе. Он позволит полностью опустошить систему, если она будет консервироваться на зимний период. Сливной кран может иметь патрубок или быть без него.
- При использовании воды в качестве теплоносителя обычно устанавливают кран для заполнения обогревающей сети. Схема обвязки котла на газе и в настенном исполнении подразумевает использование специального патрубка с краном. Он предназначен для подключения холодного водопровода. Кран открывается на короткий промежуток времени при необходимости подпитки системы.
На заметку! Если у котла отсутствует специальный патрубок, водопроводный вход устанавливают на подающем трубопроводе. Желательно выбирать самую высокую точку. Один из вариантов — участок трубопровода, соединенного с расширительным баком.
Иногда систему отопления оснащают одним краном двойного назначения. Это становится возможным, если электронасос оснащен манометром. Он позволяет закачивать жидкость и отслеживать давление.
На заметку! Систему отопления можно заполнять самотеком, если кран для этого находится в самой ее высокой точке.
Коротко о главном
Мощность отопительного котла определяется с учетом:
- объема обогреваемой постройки;
- числа окон и дверей, а также их площади;
- ориентации здания по сторонам света;
- среднегодовой температуры на участке;
- теплопроводности стен;
- степени утепления несущих конструкций.
При определении необходимой производительности котла для средней полосы России можно учитывать, что 1 кВт его мощности будет достаточно для обогрева 10 м2. Однако в этом случае нужно делать запас примерно 20%.
Обвязку используют для соединения котла с радиаторами. Ее создают из полипропиленовых или металлопластиковых трубопроводов, выдерживающих температуру до 90-95 °C.
При обвязке также используется воздухоотводчик автоматического действия, расширительный бачок открытого или закрытого типа, электронасос, сетчатый фильтр, аварийный клапан, а также кран для слива и заполнения системы.
Обвязывать стараются газовый автоматизированный котел настенного или напольного исполнения с косвенным бойлером или без него.
Автор
Какие трубы лучше для котла?
Для выбора оптимальных труб для котла необходимо учитывать несколько факторов:
-
Тип котла: разные типы котлов могут требовать разные типы труб. Например, трубы для газовых котлов могут отличаться от труб для твердотопливных котлов.
-
Размер и диаметр труб: правильный выбор диаметра труб важен для обеспечения эффективной работы котла. Если диаметр трубы будет недостаточным, это может привести к образованию накипи, снижению теплообмена и ухудшению эффективности котла.
-
Материал труб: трубы для котлов могут быть изготовлены из различных материалов, включая сталь, медь, алюминий и нержавеющую сталь. Каждый материал имеет свои преимущества и недостатки. Например, медные трубы хорошо сопротивляются коррозии и имеют высокую теплопроводность, но также могут быть дороже, чем трубы из других материалов.
-
Условия эксплуатации: при выборе труб для котла следует учитывать условия эксплуатации, такие как температура, давление и химический состав топлива. Некоторые типы труб могут быть более подходящими для определенных условий, чем другие.
В общем, лучше выбирать качественные трубы с учетом конкретных требований вашего котла и условий эксплуатации. Рекомендуется проконсультироваться с профессиональным специалистом, чтобы выбрать наиболее подходящие трубы для вашего котла.
