Клапан для водонагревателя — устройство и правильный монтаж

Когда вы сами устанавливаете бойлер, это является ответственной задачей, требующей тщательного соблюдения норм и правил подключения. В системе подключения водонагревателя обязательно присутствует безопасностная группа, в которую входит предохранительный клапан для бойлера – небольшое, но важное устройство с функциональным значением.

В этой статье рассмотрим разновидности предохранительной арматуры, ее конструкционные особенности. Ведь чтобы произвести монтаж нагревателя без ошибок, следует разобраться в устройстве и принципе работы клапана.

А также приведем инструкцию по обвязке бойлера и советы по установке предохранительного клапана, дадим полезные рекомендации по выбору подходящего оборудования.

Содержание статьи:

• Виды предохранительной арматуры
• Конструкция и принцип действия устройства
  • Устройство предохранительной арматуры
  • Принцип работы приспособления
  • Почему недостаточно монтажа обратного клапана?
• Советы по выбору модели клапана
• Монтажная инструкция по обвязке бойлера
• Профессиональные рекомендации по установке
• Выводы и полезное видео по теме

Виды предохранительной арматуры

Предохранительные клапаны часто путают с обратными, а иногда просто применяют термин «обратный» по отношению к ним. На самом деле это два абсолютно разных устройства, хотя и имеющие общие черты.

Обратный клапан отвечает за обеспечение движения среды внутри трубопровода только в одном направлении, тогда как назначение предохранительного – защитить трубу и подключенные к ней агрегаты от разрушения, спровоцированного повышением давления в сети выше нормативного.

Замена понятий происходит, так как вторая важная функция предохранителя заключается в создании барьера, препятствующего перемещению жидкости в обратном направлении.

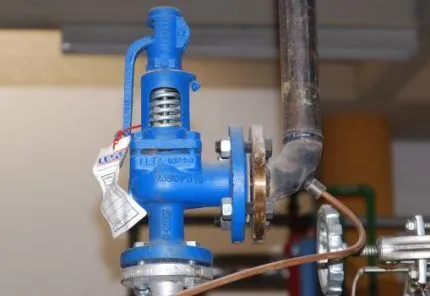

Механизмы промышленного типа отличаются от более простых и компактных устройств, применяемых в быту. Так выглядит пружинный клапан, установленный на производственном трубопроводе

Существует несколько видов запорных механизмов, защищающих сложные технические устройства от скачков давления. Среди них пружинные, магнитно-пружинные, рычажные, рычажно-грузовые устройства.

Выбор того или иного вида объясняется назначением трубопровода и характеристиками среды, которая по нему перемещается: вода, нефть, горячий пар, химические агрессивные растворы.

Для монтажа электрического бойлера предназначен один вид клапанов – пружинные. Они могут отличаться внешним видом, но их внутреннее наполнение выглядит одинаково.

Конструкция и принцип действия устройства

Для начала детально разберем устройство и принцип функционирования предохранительного клапана.

Устройство предохранительной арматуры

Предохранительный клапан, как и остальные виды арматуры, отличается простой конструкцией и представляет собой сочетание двух пружинных механизмов, заключенных в общем металлическом корпусе.

Принципиального различия между латунными и стальными изделиями нет, но латунь чуть дороже и служит, по отзывам, дольше. Пружины внутри корпуса изготовлены из хромированной стали.

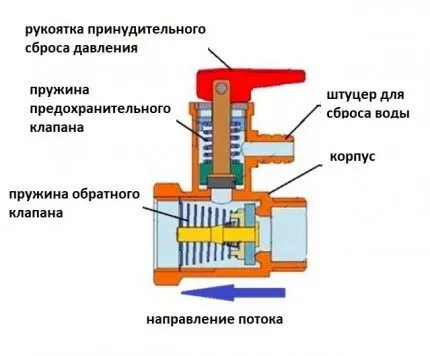

Схема, на которой хорошо видно внутреннее содержимое клапана. В трубу врезается часть, препятствующая обратному потоку воды, а перпендикулярно расположен предохранительный модуль с подвижным носиком

Принцип работы приспособления

Оба цилиндра, расположенные перпендикулярно, имеют схожую конструкцию, но различное назначение. Деталь, расположенная по ходу воды, внутри имеет пружинку и «тарелку» с уплотнительным кольцом.

Пружина удерживает механизм в закрытом виде и не дает жидкости вернуться в трубопровод. Концевые части цилиндра оснащены резьбой «папа-мама» для врезки в систему ХВС и подсоединения к штуцеру бойлера.

Внутри второго цилиндра установлена более мощная пружина, которая находится в нейтральном состоянии даже при небольшом повышении показателя давления.

Если в магистрали происходит резкое возрастание давления выше нормы, то пружина срабатывает и открывает отверстие для выброса жидкости. Наружный конец цилиндра прикрыт заглушкой, винтом или рычажным устройством.

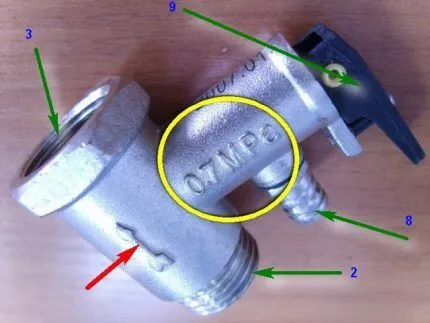

Внешний вид предохранительного клапана с пластиковым рычажком: 2 – резьба для врезки в сеть ХВС, 3 – резьба для подключения к бойлеру, 8 – мини-патрубок для вывода жидкости, 9 – рычаг для принудительного открывания

Желтым маркером на рисунке обведена область, на которой выбивают маркировку. Она обозначает предельный номинал давления, при котором срабатывает клапан. Давление указано в МПа, но его легко перевести в атмосферы: 0,7 МПа = 7 атм.

Также на корпусе изображена стрелка, указывающая направление, в котором движется вода из системы ХВС в нагревательный бак.

Галерея изображений

Фото из

Установленный предохранительный клапан с трубкой

Корпус предохранительного клапана из металла

Металлическая пружина с уплотнителем

Маленькое «срывное» отверстие для выхода воды

Хотя через отверстие в клапане сливать воду удобно, специалисты рекомендуют не применять ручное управление слишком часто.

Пользоваться рычагом принудительного открывания клапана необходимо как можно реже, а для профилактики или ремонта сливать воду можно и другим способом, например, откручиванием патрубков подачи воды.

Почему недостаточно монтажа обратного клапана?

Предохранительное устройство является комплектующим элементом, поэтому искать в магазинах и подбирать запчасть для монтажа нового водонагревателя не нужно. Но при переносе деталь может потеряться.

Видимо, именно поэтому некоторые умельцы, устанавливающие б/у бойлера, вместо предохранительной модели врезают типовой обратный клапан, что строжайше запрещено инструкцией.

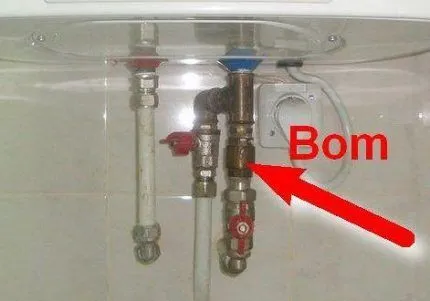

Такая обвязка является неправильной. Для слива воды сделан горизонтальный отвод с запорным вентилем, а ниже этого узла подключен обратный клапан без предохранительного механизма

Любой, кто начинает эксплуатировать бойлер с неправильной обвязкой, рискует не только оборудованием, но и жизнью людей. Уравновешенное термодинамическое действие при нагреве воды может выйти из-под контроля, и тогда обычный водонагреватель превращается в настоящее взрывное устройство.

Давление, увеличенное до 5-6 атмосфер, повышает температуру воды внутри бака до критической точки кипения, а затем еще выше. Накапливается огромное количество пара и происходит взрыв.

Последствия взрыва бытового водонагревателя в городской квартире. Результатом неправильной обвязки бойлера стали выбитые двери и разрушенные стены не только у владельцев техники, но и у соседей

При использовании стандартного предохранительного клапана для домашнего водонагревателя все иначе: при достижении критического уровня давления пружина в устройстве сжимается и выпускает наружу часть жидкости.

Благодаря этому давление внутри системы уравновешивается и оборудование продолжает нагрев в обычном режиме. По этой причине установка предохранителя обязательна и регламентирована требованиями монтажа.

Таким образом, устройство безопасности выполняет ряд функций, важных для нормальной эксплуатации бойлера.

Галерея изображений

Фото из

Защита от гидроударов и критических повышений давления

Дублирование действия обратного клапана

Принудительный сброс воды из бойлера

Соблюдение технических эксплуатационных норм

Производители бойлеров настоятельно рекомендуют профессиональный монтаж водонагревателей. Если это невозможно, то все действия по установке должны происходить строго по инструкции, с соблюдением всех норм и обязательной установкой предохранительного модуля.

Советы по выбору модели клапана

Как уже сказано выше, водонагреватели поступают в продажу с предохранительным клапаном. В связи с этим при покупке новой модели, особенно брендовой, заботиться о подборе детали не нужно.

Необходимость в покупке возникает в трех случаях:

• вам достался уже подержанный бойлер без элементов обвязки;
• предохранитель потерялся при переезде;
• клапан сломался или износился.

Зная модель бойлера, вы легко подберете новый элемент. В инструкции по эксплуатации оборудования можно найти параметры предельного давления – такие же должны быть выбиты на корпусе новой детали.

Клапан с меньшим значением предельного давления или, напротив, изделие с запасом покупать не нужно. В первом случае вы будете наблюдать постоянную течь из бака, во втором – клапан просто не сработает при возникновении аварийной ситуации

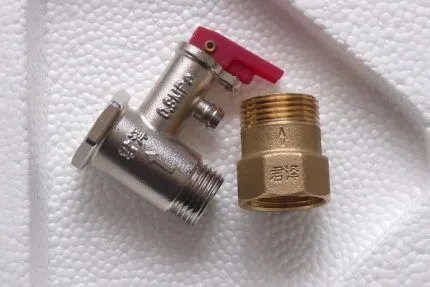

Диаметр резьбы должен совпадать с размерами монтажного штуцера и трубопровода ХВС. Кроме самого устройства, потребуется льняная нить на трубу или резиновая прокладка, если используется гибкая подводка.

Иногда между патрубком бойлера и предохранителем устанавливают вентиль для слива воды. Это допустимая, разрешенная схема обвязки, но при одном условии – вентиль необходимо монтировать на горизонтальном отводе от магистрали подачи воды. Никаких запорных устройств между предохранительным клапаном и водонагревателем находиться не должно.

Монтажная инструкция по обвязке бойлера

Установка защитного предохранительного клапана является одним из этапов обвязки бойлера. Минимальный набор деталей для подвода линии ХВС – полипропиленовая труба и предохранительный клапан.

Но мы рассмотрим другой вариант, в котором, кроме названых элементов, участвует тройник, сливной кран и американка. Кроме того, потребуются ПП фитинги для того, чтобы сместить магистрали подачи воды к стене.

Галерея изображений

Фото из

Первая деталь – латунный тройник на ½ дюйма, необходимый для крепления запорного клапана. Его присоединяют с помощью пакли и специальной пасты, закручивая на 3-4 оборота

Запорный клапан необходим, чтобы организовать дополнительный слив воды для ремонтных и профилактических работ. Без тройника его устанавливать нельзя

Металлический клапан взят из стартового комплекта, так как бойлер новый. Необходимо внимательно осмотреть его со всех сторон, проверить наличие пружин и исправность рычага

На поверхности корпуса с одной стороны выбита стрелка, показывающая направление, согласно которому должна двигаться вода. Устройство необходимо зафиксировать на трубе так, чтобы стрелка смотрела вверх, а отверстие для слива — вниз

Закрепляют клапан резьбовым соединением, с использованием все тех же пакли и монтажной пасты. Если произойдет аварийный сброс лишней воды из бака, то она потечет из направленного вниз отверстия

Непосредственно к предохранительному клапану прикручивают «американку» — запорный вентиль. Для фиксации используется накидная гайка с резиновым вкладышем. На вторую трубу бойлера также устанавливают «американку»

Переходники нужны, чтобы отвести линии подачи воды ближе к стене. Если они не мешают, то полипропиленовые трубы крепят прямо к нижнему вентилю – «американке»

Пластиковые, чаще всего полипропиленовые, трубы присоединяют сварным методом и посредством фитингов. Остается подключить к предохранителю сливную трубку

Шаг 1 – монтаж тройника для сливного крана

Шаг 2 – установка запорного клапана на отводе

Шаг 3 – выбор или подготовка предохранительного клапана

Шаг 4 – правильное расположение предохранителя на трубе

Шаг 5 – монтаж предохранительного клапана на тройник

Шаг 6 – установка «американки» для соединения с трубой

Шаг 7 – монтаж полипропиленовых переходников

Шаг 8 – подключение к системе ХВС

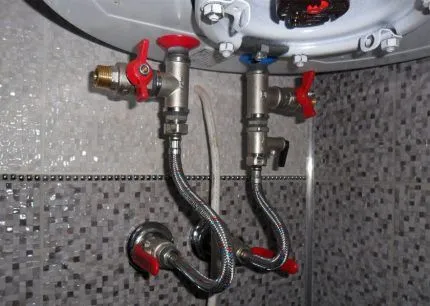

Сложный узел безопасности используется не всегда. Некоторые монтажники считают, что достаточно одного предохранительного клапана. Это минимальный вариант обвязки бойлера.

Если не используются тройники или другие переходники, предохранитель фиксируют прямо на патрубке бойлера. Он может прятаться за корпусом или на 1-2 см опускаться ниже, что удобнее для подключения.

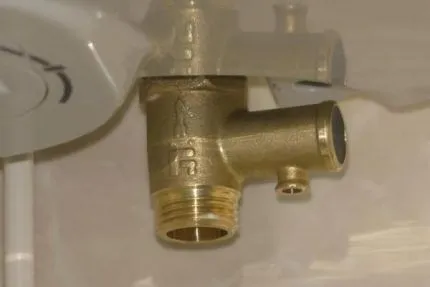

Вариант установки, когда предохранительное устройство нанизано прямо на штуцер бойлера. Резьба у обоих элементов – ½ дюйма. Для герметизации использована пакля, которую считают конкретно для подобных соединений лучше фум-ленты

Осталось обеспечить слив для воды через отверстие в предохранителе. Для этого используют гибкую пластиковую трубочку подходящего диаметра. Она бывает белой, цветной или прозрачной.

Одним концом трубку надевают на мини-патрубок клапана, вторым выводят в канализационный тройник или напрямую в отвод. Рассмотрим возможные варианты установки.

Галерея изображений

Фото из

Пластиковая трубка для отвода жидкости

Подкапывание воды из отверстия

Установка трубки и запорного клапана

Вариант подключения трубки к канализации

Непредусмотрительные хозяева жилья опускают сливную трубку в ведро или баночку – это неправильно. Если емкость и спасет, то лишь от постоянного подкапывания.

В аварийной ситуации объем воды, перемещаемой по трубке, увеличивается, и емкости может просто не хватить. Единственное верное решение – отвод слива в канализационную трубу путем вставки в тройник или отдельный вход.

Профессиональные рекомендации по установке

Даже такая простая процедура, как установка запорной арматуры, основана на выполнении некоторых правил. Например, дизайн помещения часто требует маскировки трубопровода и группы безопасности.

Спрятать устройства можно, но с соблюдением трех условий:

• длина гибкой подводки или трубы от предохранителя до бака не должна превышать 2 м, иначе возникнет излишнее добавочное давление на пружину клапана;
• идеальный монтаж предохранителя – напрямую к штуцеру бойлера, а если не получается, то установка тройника все равно исключена;
• для обслуживания арматуры следует оборудовать технический люк.

Многие беспокоятся, увидев капли воды на патрубке клапана. Это нормальное явление, сообщающее о работоспособности устройства.

Время от времени происходят небольшие скачки давления в магистрали, которые и провоцируют минимальный сброс жидкости. Тревожиться нужно, когда вода или совсем не появляется, или льется непрерывно.

Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Следует помнить, что самостоятельная модернизация предохранительных устройств категорически запрещена. Если нужен клапан на 0,8 МПа, то необходимо приобрести именно такое новое изделие, а не пытаться каким-то образом переделывать или регулировать устройство на 0,7 МПа.

Если возникли сомнения по поводу работоспособности предохранительного клапана, следует демонтировать его и проверить, не забились ли пружина или уплотнитель. Возникли проблемы с самим водонагревателем и вы не знаете что делать? Рекомендуем ознакомиться с частыми поломками бойлера и ремонтом. Не хватает навыков – пригласите специалиста из сервисного центра.

Выводы и полезное видео по теме

Чтобы процесс монтажа запорной и предохранительной арматуры протекал ровно, без ошибок и недоразумений, перед установкой клапана и других устройств ознакомьтесь с опытом бывалых владельцев бойлеров.

Еще раз о конструкции и принципе работы:

Несколько моментов, которые можно взять на заметку:

Как и любая арматура для обвязки, предохранительный клапан является необходимым устройством для правильной эксплуатации водонагревателя. Его не нужно путать с обратным клапаном и следует устанавливать только по инструкции.

Если возникают затруднения с выбором или монтажом, обращайтесь к опытным специалистам, которые в течение получаса приведут ваш бойлер в полную готовность.
