Схемы обвязки настенного газового котла — планирование отопления частного дома

Котельное оборудование

Данный прибор предназначен для создания современных систем отопления в загородных домах, дачах и других объектах. Важно осознавать, что котел, хотя и важная и базовая часть, представляет лишь один компонент отопительной системы. Котел играет ключевую роль, он является источником тепла, отвечая за генерацию тепловой энергии и подогрев горячей воды для бытовых нужд, если это предусмотрено оборудованием. Если интересует вопрос «схемы отопления частного дома с использованием газового котла»…

В данной статье речь пойдет об обвязке котельных установок газового настенного формата – то есть о комплексе устройств, приспособлений, оборудования и, конечно, трубопроводах. Важно понимать, что эффективная работа отопительной системы зависит не только от качества изготовления и монтажа котла, но также от качества установки и подключения всех остальных функциональных элементов отопительной схемы строения.

Что такое «обвязка» котла?

Монтаж отопительной системы предполагает грамотное инженерное соединение непосредственно самого котельного агрегата с остальными рабочими механизмами: батареями и радиаторами, теплым полом, бойлером. Соединение это осуществляется с помощью трубопроводов, узлов и других элементов, например, устройств безопасности. Если говорить еще более узко, то обвязкой являются все те приспособления, которые «связывают» между собой главные компоненты отопительной системы – батареи и котел, а также обеспечивают их безопасное функционирование.

Внимание! Монтаж котла и его обвязки, особенно в случаях с газовыми агрегатами, следует осуществлять только силами сертифицированных специалистов. Установка котла своими руками крайне не рекомендуется. В случае самостоятельной установки и подсоединения такого оборудования, важно понимать, что вся ответственность за неправильный монтаж и его последствия – лежит на плечах пользователя.

Достоинства и недостатки обвязки

Любое оборудование, и особенно его комплекс, имеет свои минусы и плюсы. Зная все особенности, пользователю будет проще следить за процессом монтажа и принимать решения. Так, с помощью обвязки появляются следующие возможности:

• подача тепла в любые выбранные помещения строения, как жилые, так и хозяйственные;
• организация системы горячего водоснабжения для бытовых и санитарных нужд;
• создание обвязки с помощью внешних приспособлений и устройств в тех случаях, когда котельная установка не имеет в комплектации циркуляционного насоса;
• увеличение уровня экономичности и эффективности работы как котловой установки, так и всей системы отопления;

К недостаткам, даже скорее, сложностям обвязки относят:

• необходимость профессионального монтажа, часто – довольно сложного и трудо затратного, требующего выделения определенного бюджета;
• необходимость покупки дополнительных элементов и комплектующих.

Стандартная схема и комплектация обвязки для газового котлоагрегата

В каждом частном случае обвязка системы отопления может отличаться по оснащению, комплектации, количеству контуров, элементов и прочим параметрам. Обвязка зависит от требований пользователя, вида оборудования, метража дома, мощности теплогенератора, количества радиаторов и комнат и многих других нюансов. Поэтому перед покупкой и установкой, рекомендуется создавать технический план, проект будущей системы. Это сильно облегчает задачу, так как согласно готовому проекту становится возможным оперативная покупка именно тех элементов и комплектующих отопительной схемы, которые требуются.

В целом, существуют стандартные схемы подключения газовых теплогенераторов и список оборудования, элементов, которые для этого потребуются. Перечислим базовый набор приспособлений:

• насос циркуляции теплоносителя: отвечает за движение тепла по системе;
• различные клапаны, например, распределительный, обратный, предохранительный и другие;
• расширительный бачок;
• балансировочный кран, сливной кран;
• фильтры очистки воды или иного вида теплоносителя;
• манометр;
• трубы подключения радиаторов и батарей;
• непосредственно сами радиаторы и батареи.

Большим преимуществом современных моделей котельных установок выступает наличие многих из перечисленных выше компонентов в заводской комплектации. То есть, купив котел с данными устройствами, уже включенными в конструкцию агрегата, дублировать эти элементы в других, внешних частях отопительной системы не требуется.

В преимущественном большинстве случаев не требуется также монтаж узлов внешнего типа, так как большинство моделей можно подключать напрямую к системе. Исключение составляют котлы энергонезависимого вида.

Дополнительные элементы обвязки, не входящие в комплектацию современных котельных приборов

А вот элементам, отвечающим за удаление воздуха, стоит уделить внимание. Данную функцию, в принципе, может взять на себя насос циркуляции. Правда эффективность будет находиться на довольно низком уровне. Увеличение эффективности и сокращение времени на удаление воздуха можно организовать, если применить кран Маевского, который устанавливается на батареи, а трубопровод подающего типа расположить вертикально. Рекомендуется также укомплектовать систему специальными приборами для контроля температуры и давления, которые будут предоставлять актуальную информацию на предмет работы и функционирования всей системы.

Не лишним будет оснащение обвязки запорной арматурой, которая предназначена для регулировки, а также отсечения линий в схеме при возникновении чрезвычайных, угрожающих системе ситуаций.

Особенности трубопровода в обвязке

Качеству и диаметру трубопроводов следует уделить повышенное внимание, так как этот функциональный элемент будет постоянно подвергаться воздействиям теплоносителя, давлению и другим факторам влияния. Материал изготовления труб является основополагающим, главным, который отвечает за качество. Современные трубы для создания обвязки изготавливаются из следующих материалов:

• Стальные трубы. Отличаются финансовой доступностью, хорошо выдерживают повышенное давление. Но они склонны к образованию коррозии, а также при установке требуют сварки. Хорошей альтернативной стальным, выступают нержавеющие трубы, не склонные к коррозии и отложениям извести.
• Медные трубы. Один из самых распространенных видов труб, применяемых для обвязки именно газового котельного оборудования. Соединение организуется путем применения пайки. Трубы из меди отлично выдерживают высокий уровень давления, устойчивы к образованию коррозии и других отложений.
• Металлопластиковые трубы. Довольно современный материал, который совсем недавно вошел в обиход. Характеризуются предельно простым монтажом без сварки, соединение элементов осуществляется гаечными ключами. Характеризуются пластичностью, что выступает плюсом при создании сложных конструкций и поворотов трубопровода, позволяют отказаться от использования фитингов.
• Полипропиленовые трубы. Отличаются доступностью и легкостью монтажа, для которого требуется особый паяльник, довольно дешевый. Пользуются высоким спросом при создании отопительных решений в частных загородных домах, так как полипропиленовые трубы не склонны к разрыву во время морозов. Трубопровод из данного материала также демонстрируется высокий уровень устойчивости к разным нагрузкам и в случае нештатных ситуаций или аварий, трубы остаются в целости.

Распространенные схемы котельной обвязки в частных домах

Схема обвязки может быть разной, в зависимости от спецификации, конструкции и особенностей системы отопления. Перечислим основные:

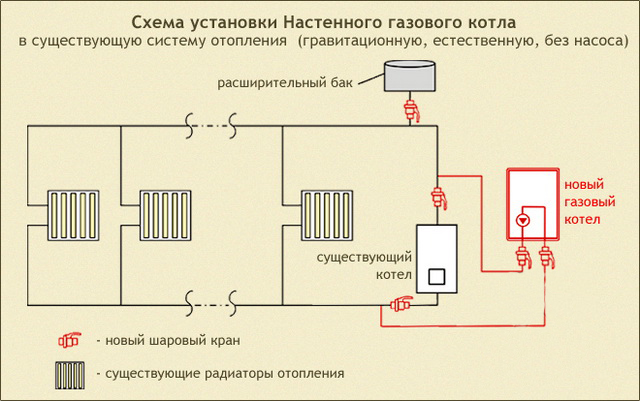

1. Гравитационная. Данная схема обычно применяется в тех системах, которые работают по принципу обычной циркуляции — естественного движения теплоносителя. В случае с гравитационной схемой батареи и трубопроводы монтируется с уклоном, который способствует циркуляции теплоносителя таким образом, что горячие слои теплоносителя перемещаются вверх, а холодные слои перемещаются вниз.
2. Циркуляционная схема. Основана на работе в паре с циркуляционным насосом. В данном случае перемещение жидкости теплоносителя реализуется в принудительном порядке, что обеспечивает более эффективную и стабильную работу всей системы отопления. Наиболее распространенный вариант схемы обвязки.

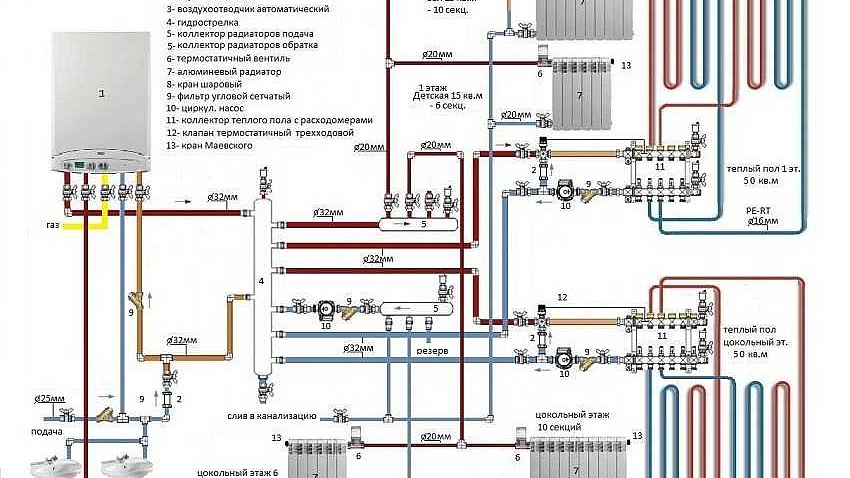

3. Коллекторная. Данная схема основана на создании подключения котельной установки к специальному коллектору, который питает предусмотренные линии отопительной системы. Используется для сложных отопительных систем, например, состоящих из теплых полов и радиаторов.
4. Аварийная. Данная схема реализуется на случаи аварийных отключений сети электроснабжения. Энергозависимые котлы при отключении электричества свою работу прекращают. Но если в доме предусмотрена аварийная схема, то оборудование продолжить генерировать тепло по принципу циркуляции естественного типа.

Параметры, которые влияют на выбор схемы обвязки

Как уже говорилось, выбор конкретной схемы обвязки зависит от индивидуальных, частных параметров строения, вида комплектации оборудования и, конечно, от предпочтений пользователя. Перечислим основные факторы, которые имеют влияние на выбор того или иного решения при организации обвязки котла.

• Тип организации системы: закрытый или открытый;
• Наличие или отсутствие бойлера для работы системы горячего водоснабжения;
• Сколько предусмотрено в системе контуров;
• Планируется ли организация работы теплых полов;

Элементы, перечисленные выше, могут различными способами сочетаться, комбинироваться и взаимодействовать друг с другом. На основе разных сочетаний могут реализовываться и различные варианты подключений:

• Прямое. Такое подключение практикуется в системах, которые не подразумевают каких-либо дополнений. Наиболее распространенный вариант, характеризуется надежностью, простым монтажом и эксплуатацией;

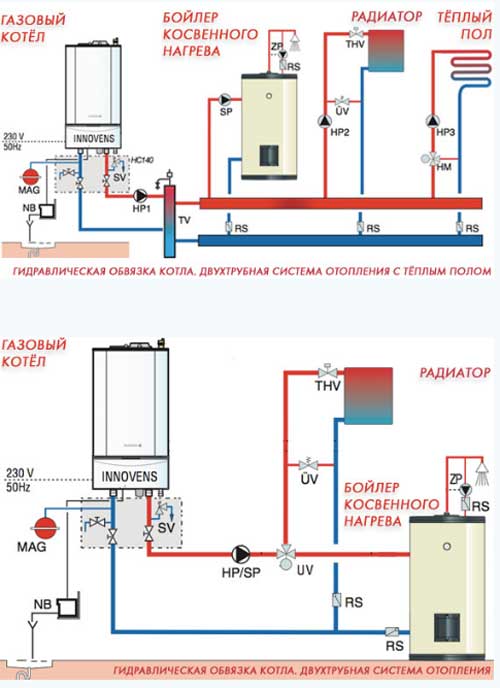

• Гидравлическое. Основано на применении гидравлического разделителя. Используется в случаях наличия сразу нескольких (как минимум двух) контуров, каждый из которых имеет свою температуру. Например, теплые полы могут иметь максимальную температуру в 30 градусов Цельсия, тогда как радиаторы и батареи поддерживают и требуют температуры много выше;
• Применение дополнительного теплообменника. Данный вариант подключения предполагает циркуляцию теплоносителя, исходящего из котла, по малому кругу, в то время как дополнительный теплообменник отвечает за передачу тепла другой жидкости, которая уже циркулирует по основной системе. Вариант довольно редкий, применяется в тех случаях, когда требуются теплоносители разных видов.

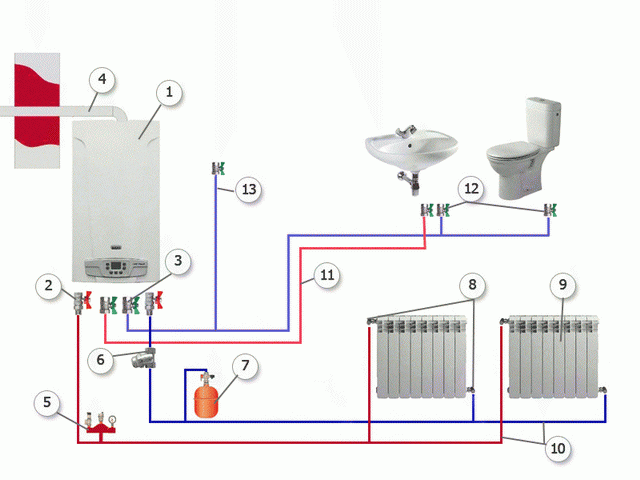

Обвязка котла на примере прямой схемы

Рассмотрим этапы действий по обвязке котельного оборудования на примере наиболее распространенной схемы – прямой, но с циркуляционным насосом. Этапы работ будут следующими:

• Монтаж устройств системы. Во время данного этапа выполняется установка всех запланированных батарей и радиаторов, раковин, душевых кабин и/или ванн, а также моек на кухне. Начинать с монтажа именно этих элементов важно для того, чтобы к моменту подсоединения контура отопления и ГВС все было готово. Самым важным фактором в данном случае является готовность к подключению линия отопления, так как основной контур горячего водоснабжения поддерживает работу «на выдачу» и в процессе использования может постепенно наращиваться.
• Подключение предусмотренных труб. Радиаторы отопления в последовательном порядке соединяются друг с другом трубопроводом. Начало трубопровода следует подключить к линии выдачи котла, конец – к обратной. Во время подключения следует организовать максимальную герметичность всей системы трубопроводов, а также ее целостность.
• Подключение системы горячего водоснабжения. На данном этапе производится установка трубопровода и его подключение к специальному патрубку, который предусмотрен в конструкции котельного агрегата. Через предназначенные для целей подключения тройники через разрыв осуществляется подключение отводов для кранов и смесителей. Специалисты рекомендуют оснащать каждый отдельно взятый смеситель шаровыми отсекающими кранами.
• Подключение котельной установки к основной линии питания – то есть к холодному водоснабжению.
• Осуществление пробного запуска системы, проверка ее герметичности, а также качества функционирования вместе с целостностью проведенных труб. В случае обнаружения неисправностей и ошибок в работе, требуется их устранить путем остановки системы и слива теплоносителя – воды вместе с переналадкой и новым запуском контура или контуров.

Эффективная, правильная, долговечная и безопасная работа всей отопительной и ГВС системы не только обеспечит требуемый уровень комфорта проживания в загородном доме, но также снизит затраты на обслуживание, продлит срок службы оборудования и будет гарантировать максимально продуктивную работу инженерных сетей дома.

Какой газовый котел купить для частного дома?

Выбор газового котла для частного дома зависит от нескольких факторов, включая площадь дома, количество жильцов, климатические условия и технические возможности. Важно также учитывать надежность и экономичность выбранной модели.

При выборе газового котла для частного дома можно рассмотреть следующие типы:

1. Настенные газовые котлы — компактные и легкие в установке, хорошо подходят для небольших домов с ограниченным пространством. Они обычно имеют мощность от 10 до 50 кВт.

2. Конденсационные газовые котлы — более эффективны, чем обычные газовые котлы, так как используют тепло, выделяющееся при сгорании газа. Они также могут быть настенными или напольными и имеют мощность от 10 до 100 кВт.

3. Напольные газовые котлы — мощные и обычно используются в крупных домах. Они могут работать на природном газе или пропане. Они могут быть стандартными или конденсационными и имеют мощность от 30 до 100 кВт.

В любом случае, перед выбором газового котла, необходимо обратиться к специалисту, который поможет определить оптимальный вариант для конкретного дома, учитывая все требования и возможности.
