Как правильно установить напольный газовый котел?
С чего начать?

• Как правильно установить напольный газовый котел? С чего начать?
  • 1.1 Особенности установки напольных котлов
  • 1.2 Нормативные требования к установке газовых агрегатов
  • 1.3 Особенности установки напольных котлов: дополнительные рекомендации
  • 1.4 Монтаж котельной и установка напольного котла: необходимые документы
• Устройство помещения котельной
• Подготовка к монтажу котла
• Установка дымохода для напольного котла
• Правила установки напольного газового котла
  • 5.1 Как провести дымоход?
  • 5.2 Подключение системы отопления
  • 5.3 Подключение напольного котла к газовой магистрали
  • 5.4 Подключение к электросети
  • 5.5 Пробный запуск работы котла

Перед тем как приступить к установке напольного газового котла в частном доме, необходимо получить специальное разрешение. Важно помнить, что безопасность пребывания людей в доме тесно связана с правильностью проведения всех этапов монтажа.



Особенности установки напольных котлов

• Необходимость выделить под котельную отдельное помещение – главное отличие монтажа напольных газовых котлов. Его стены и пол должны быть отделаны огнеупорным материалом.
• Поскольку напольные котлы очень тяжелые, под них обычно сооружают фундамент в виде бетонной плиты. Если это газовый или дизельный агрегат, понадобится своеобразный постамент – возвышение над полом. Без него горелка будет втягивать пыльный воздух прямо с пола, что приведет к частым засорам.
• Очень важно установить напольный котел ровно. Для этого основание под ним должно быть строго горизонтальным. В противном случае постоянный перекос температур в теплообменнике приведет к его быстрому износу.
• Еще одна особенность монтажа напольных котлов состоит в том, что сам агрегат устанавливают в последнюю очередь. Сначала делают разводку отопительных труб, подводят воду, канализацию, электричество, монтируют дымоход, завершают отделку помещения. Для установки напольного газового котла предварительно должен быть подведен газ, для жидкотопливного следует установить топливный бак с топливопроводом и фильтром и т.д.

Когда все коммуникации подведены, а котел закреплен на основании, его подключают согласно схеме. На этом этапе монтаж напольных моделей почти не отличается от настенных. К котлу присоединяют две трубы отопительной системы, водопровод (если агрегат двухконтурный), дымоход, электропитание и автоматику. Также на данном этапе необходимо подключить газ – это делают исключительно специалисты с соответствующей лицензией.

Нормативные требования к установке газовых агрегатов

• монтаж напольного газового котла осуществляют в отдельном помещении, которое называется топочной или котельной, площадью не менее 4 «квадратов»;
• высота потолков – от 2,5 метра;
• объем помещения должен составлять более 8 м³ при мощности теплоагрегата до 30 кВт, 13,5 м³ при 31 – 60 кВт и 15 м³ при 61 – 200 кВт;
• обязательно наличие открывающегося окна;
• ширина двери в котельной не может быть менее 80 сантиметров;
• отделка топочной должна производиться с использованием негорючих материалов;
• недопустимо наличие в помещении фальшпола или фальшпотолка;
• обязательным является обеспечение притока воздуха, поступающего через не закрывающуюся продушину, сечение которой равняется 8 см² из расчета на 1 кВт мощности агрегата.

Нужна установка напольного газового котла?

Оставьте заявку через сайт и получите скидку 10% на подключение котельного оборудования

• НА ДОМУ В ДЕНЬ ОБРАЩЕНИЯ
• БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ ПО ТЕЛЕФОНУ
• ГАРАНТИЯ ДО 2-УХ ЛЕТ

Особенности установки напольных котлов: дополнительные рекомендации

• соблюдение длины горизонтального участка газохода в пределах помещения котельной – не больше 3 метров. Углов поворота не может быть больше 3. У газохода должен быть вертикальный выход, поднимающийся над коньком кровли или над фронтоном плоской крыши не менее, чем на один метр. При монтаже дымохода для газового котла использовать следует только цельные материалы, устойчивые к химическим и термическим воздействиям, поскольку при остывании продукты сгорания образуют агрессивные вещества. Слоистые материалы, такие как асбоцементные трубы, можно применять, но если они будут располагаться на расстоянии более 5 метров от выхлопного патрубка;
• прежде чем выполняется установка напольного газового котла, необходимо, чтобы котельная была правильно подготовлена (детальнее: “Правила установки газового котла отопления – инструкция по установке и подключению”). Пространство перед агрегатом оставляют свободным. На пол под теплоагрегат настилают прочный несгораемый металлический лист размером 1 на 1 метр. Асбоцемент использовать нельзя, поскольку ни пожарники, ни газовики его не признают – он через время истирается, а кроме того, по санитарным нормам в жилом помещении материалы, содержащие асбест, держать запрещается;
• в котельной не может быть мест наподобие полостей, где смогут накапливаться продукты сгорания или опасная для жизни людей газовая смесь. В том случае, когда газовый прибор планируется использовать для обогрева дома, газовики в обязательном порядке проверят состояние отопительной конструкции в квартире или доме. На горизонтальных участках трубы должны располагаться под уклоном, который не превышает 5 миллиметров на погонный метр по направлению передвижения теплоносителя. В самой высокой точке системы теплоснабжения следует поставить расширительный бак и воздушный клапан. Отопительная конструкция должна выдерживать процесс опрессовки под нагрузкой, равной 1,8 бар.

Может показаться, что правила как подключить напольный газовый котел, жесткие, но газ является взрывоопасным топливом и поэтому все должно быть подсоединено в соответствии с требованиями.

Монтаж даже самой простой модели не разрешается в следующих случаях:

• если квартира располагается в многоквартирном доме, где отсутствует магистральный газоход;
• когда в кухне обустроен фальшпотолок, который жильцы не хотят убирать, или капитальная антресоль. Если днище антресоли сделано из картона или дерева, демонтировать ее просто.

Монтаж котельной и установка напольного котла: необходимые документы

Перед тем как установить и подключить газовый котел в доме, который подключен к магистральному газопроводу, необходимо получить согласование в районной газораспределительной организации и соблюсти требуемые нормы пожарной безопасности.

Необходимые документы на получение ТУ:

1. Заявление на получение ТУ
2. Копия паспорта собственника земельного участка (2 листа: разворот с ФИО, разворот с пропиской);
3. Копия свидетельства на право собственности на земельный участок;
4. Копия свидетельства на право собственности на жилой дом;
5. Ситуационный план (Привязка участка к местности);
6. Заявление на расчет планируемого расхода газа; (в квартирах всегда небольшой расход газа, поэтому заявление подается на стандартный объем газа при исп. колонки);
7. Доверенность, если заявление подает не собственник.

Необходимые документы на проект (подробнее можно узнать по телефону горячей линии 740-76-35):

1. Технические условия (полученные ранее);
2. Топографическая съемка участка в масштабе 1:500;
3. Акт первичного обследования вентиляционных каналов и газохода;
4. Поэтажный план дома (копия из тех. паспорта БТИ на дом).

Монтаж и пусконаладочные работы производятся согласно проекту.

Необходимые документы на ввод в эксплуатацию газового котла:

1. Договор на обслуживание газового оборудования Котла и ВДГО (со специализированной сервисной организацией, например,с нами Северо-Западной газовой службой);
2. Договор на обслуживание сетей газораспределения (с ОАО «Газпром Газораспределение Ленинградская Область»);
3. Договор на поставку газа (с ЗАО «Газпром Межрегионгаз Санкт-Петербург»).

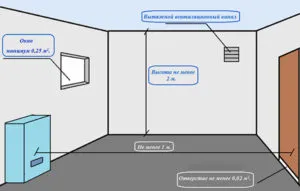

Устройство помещения котельной

Согласно условиям СНиП, для установки напольного газового котла обязательно выделяют специально оборудованное помещение – котельную или топочную. Игнорировать это правило не стоит, так как газовые агрегаты относятся к огнеопасным приборам, и обращаться с ними следует аккуратно.

Котельная, где будет установлен напольный газовый котел, должна быть изолирована от жилых комнат и оборудована хорошей вентиляцией. Обратите внимание!

Размещение одноконтурных приборов с закрытым типом топки и мощностью до 58 кВт допускается в любой комнате дома.

Если мощность агрегата не выше 145 кВт, то его монтаж производят на любом этаже. Если же котлы мощнее, то их разрешено устанавливать только на первом этаже или в цоколе.

Помещение, которое будет выполнять роль топочной, должно иметь определенные размеры. Его минимальный объем рассчитывают по формуле: V= 0,2 * М, м³ где М-мощность газового агрегата. …

Минимально допустимый объем комнаты составляет 14 м³.

Стены топочного помещения должны быть выполнены из негорючих материалов. Если это не так, то поверхности накрывают специальными противопожарными щитами.

Также к котельной выдвигают ряд других требований:

• высота потолка не менее 2,45 м;
• ширина дверного прохода – от 0,8 м;
• наличие достаточного естественного освещения;
• устройство эффективной вентиляции;
• двери в топочную должны иметь вентиляционное отверстие;
• обеспечение свободного доступа к оборудованию для осуществления обслуживания и выполнения настроек.

Подготовка к монтажу котла

Перед началом монтажа напольного газового котла своими руками следует закончить устройство системы отопления, установку радиаторов, проведение газо- и водоснабжения.

Также должны быть обеспечены электроснабжение и отвод воды.

Котельную нужно полностью подготовить согласно нормативным требованиям:

• Под газовый котел должен быть уложен прочный цементный пол.
• Если стены имеют горючее покрытие, то их следует защитить с помощью специальных щитов из огнеупорных материалов, например, стали. Их укладывают на асбестовую прокладку, толщина которой должна быть более 4 мм.
• Минимальное расстояние от газового котла до стены не может быть меньше 10 см.
• Если пол сделан из горючих материалов, то следует выложить специальную площадку из бетонных блоков высотой не менее 10 см. Сверху сооружение накрывается стальным листом толщиной 0,9 — 1,5 мм.

Затем необходимо установить все вспомогательное оборудование. Газовый котел размещается и подключается в последнюю очередь.

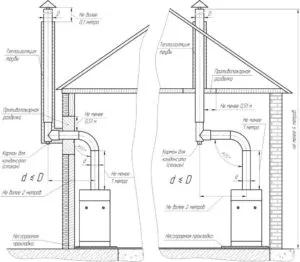

Установка дымохода для напольного котла

Перед тем, как осуществить монтаж напольного газового котла, следует провести систему дымоудаления. На готовое основание ставят агрегат, после чего намечают место нахождения дымохода. Однако эти расчеты можно осуществить и без установки котла.

Важно учесть, что диаметр дымовыводящей трубы должен соответствовать мощности напольного газового агрегата:

• для моделей с открытой камерой сгорания используется раздельный дымоотвод соответствующей мощности;
• для устройств мощностью менее 31 кВт подойдет труба сечением более 14 см;
• для агрегатов мощнее 39 кВт выбирают систему диаметром от 16 см;
• отопительные устройства с закрытой камерой сгорания оборудуют дымоходами коаксиального типа.

Обратите внимание!

Требования к дымоотводящей системе производитель указывает в технической документации, прилагаемой к газовому котлу:

• Согласно требованиям СНиП, дымоотвод не может быть сооружен рядом с окном.
• Минимальное расстояние от него до трубы должно составлять 600 мм, иначе продукты сгорания будут поступать прямо в форточку.
• Выход дымохода над поверхностью крыши в высоту делают от 50 см и выше.

Правила установки напольного газового котла

Перед началом монтажа напольного газового котла своими руками следует внимательно проверить всю комплектацию. Если чего-то недостает, обратитесь в магазин, где был приобретен агрегат.

Также важно проверить котел на наличие вмятин, следов ремонта и т.д. Необходимо проверить, чтобы технические параметры, выбитые на корпусе агрегата, соответствовали данным техпаспорта. При несоответствии какого-либо показателя следует связаться с продавцом.

С агрегата снимают все заглушки и в случае необходимости споласкивают трубы, чтобы в них не остался сор, который мог попасть туда на производстве. Процесс монтажа может несколько отличаться в зависимости от модели и комплектации агрегата.

Отопительное устройство устанавливается на подготовленную основу и выравнивается. Правильная и надежная работа газового котла зависит от точности его установки, поэтому горизонталь нужно проверить с помощью строительного уровня. Агрегат выравнивают на регулируемых ножках. В случае их отсутствия, под корпус кладут элементы огнеупорного материала.

Как провести дымоход?

Сначала нужно выполнить отверстия под дымоход. Еще раз проверяем диаметр намеченных деталей, он должен быть чуть больше, чем сечение трубы дымоотвода. Выполняем отверстия в потолке и в крыше.

Затем на выходной патрубок котла надеваем переходной адаптер, который будет соединен с дымоходом. Важный нюанс. Гофру, как при монтаже настенных устройств, в данном случае использовать строго запрещено.

Адаптер должен изготавливаться только из листового металла. После установки детали монтируем тройник и так называемую ревизию, через которую будет проводиться осмотр и чистка дымоотвода.

Далее крепятся остальные элементы: прямые отрезки трубы и колена. Для прохода дымохода через потолок и крышу используются специальные детали. Особое внимание здесь следует уделить пожаробезопасности.

Поэтому участки прохода через перекрытия обязательно обустраиваются с помощью негорючих материалов. Дымоотвод  должен быть смонтирован под небольшим уклоном в сторону улицы. Точную величину наклона можно узнать из технической документации к котлу. Это необходимо для беспрепятственного вывода конденсата, который неизбежно скапливается в трубе из-за разницы температур.

Собранная конструкция надежно закрепляется к стене или к потолку хомутами и кронштейнами. Шаг закрепления первых – 2 м, вторых – 4 м. Соединения элементов рекомендуется усилить, для этого их обтягивают хомутами, стянутыми болтами или проволокой.

Выведенную на поверхность крыши или на стену трубу поднимают до нужной высоты, после чего обязательно монтируется наконечник, который будет защищать дымоход от осадков, мусора и ветра.

Подключение системы отопления

На этом этапе нужно присоединить котел к сливному и подающему трубопроводу отопительной системы. Для одноконтурного прибора на этом работы и закончатся. Для двухконтурного потребуется еще провести подключение к водопроводу.

Сначала подключаем трубы отопления. В зависимости от действующей отопительной системы, которая может быть как двух так и однотрубной, количество труб для подключения может быть разным.

В любом случае специалисты настоятельно рекомендуют устанавливать сетчатый фильтр грубой очистки для защиты котла от частичек накипи и грязи, которые могут попасть в него из тепловой магистрали.

Отопительный прибор не очень чувствителен к качеству теплоносителя, но если его параметры сильно отличаются от тех, что рекомендует производитель, следует дополнительно установить оборудование для очистки.

Это может быть, к примеру, полифосфатный дозатор или другая подобная система. На обратку и на подачу желательно установить отсекающие краны, что поможет предотвратить завоздушивание радиаторов и сделает более удобным ремонт отопительного прибора.

Все соединения элементов выполняются строго по правилам с обязательной герметизацией. Для уплотнения резьбы можно использовать привычные паклю и краску или более современные средства.

Процедура подключения котла к водопроводной магистрали проводится практически аналогично. Так же настоятельно рекомендуется установка фильтра во избежание попадания в устройство ненужных загрязнений. На водопроводные трубы желательно так же установить и отсекающие краны.

Лучше всего использовать так называемые «американки» с разъемными соединениями, что позволяет быстро заменять изношенный узел при необходимости и существенно облегчает монтаж.

Подключение напольного котла к газовой магистрали

Нужно знать, что по нормам установки газовых напольных котлов выполнять эту операцию может только специалист с допуском. Можно выполнить работу самостоятельно, но проводить проверку сборки и делать первый пуск будет, все-таки, приглашенный профессионал.

Работы по подключению выполняются предельно тщательно и аккуратно. Начинают с подсоединения газовой трубы с соответствующим ей элементом отопительного котла.

В качестве уплотнителя можно использовать только паклю. Никакой другой материал не даст требуемой герметичности соединения. Обязательна установка отсекающего крана, который дополнительно оснащается фильтром.

При этом газовики настоятельно рекомендуют монтировать здесь качественную систему. Недостаточно эффективный фильтр может спровоцировать поломку котла.

Для подключения рекомендуется использовать медные трубы, диаметр которых может варьироваться от 1,5 до 3,2 см, или специальные гофрированные шланги. В любом случае особое внимание следует уделить качеству герметизации соединений. Поскольку газ имеет свойство просачиваться из неплотных соединений и накапливаться в помещении, что чревато созданием взрывоопасной ситуации.

За фильтром должно располагаться гибкое соединение, которое выполняется только при помощи гофрированного шланга. Резиновые детали строго запрещены, поскольку со временем на них появляются трещины, создающие каналы для утечки газа.

Гофрированные детали закрепляются на патрубке котла с помощью накидной гайки. Обязательный элемент такого соединения – паронитовая прокладка.

Подключение к электросети

Некоторые модели напольных газовых агрегатов энергозависимы и требуют подключения к электросети. Розетка при этом должна находится как можно ближе к котлу. Если Ваша модель обладает чувствительностью к перепадам напряжения, лучше приобрести стабилизатор.

Пробный запуск работы котла

Следует помнить, что первый пуск газового котла должен проводить специалист газовой службы. Для осуществления данного мероприятия необходимо медленно закачать теплоноситель в систему отопительного устройства, чтобы вытеснить присутствующий там воздух. Закачка воды производится до момента, пока монометр не покажет достижение давления в 2 атмосферы. Нужно внимательно осмотреть все соединения на наличие течи. Протечки в газовой трубе легко определить, если обильно смазать все соединения мыльным раствором – в месте просачивания газа будут образовываться пузыри. Монтаж напольного газового котла следует производить очень осторожно с соблюдением всех нормативов. Если Вы не уверены в своих силах, лучше пригласите специалиста.
