Монтаж дымохода газового котла — корректная установка и подключение с иллюстрациями и видеоматериалами.

Узнайте, как правильно выполнить монтаж дымохода газового котла с подключением, исследуя нашу подробную инструкцию с иллюстрациями и видео. Грамотный монтаж дымохода — залог безопасной и эффективной работы системы отопления. Подготовьтесь к установке газового котла с нами!

Выбор материала для дымохода

При обустройстве дымоотводных систем могут использоваться металлические, керамические и коаксиальные трубы. Решать, какая труба нужна для газового котла, нужно в соответствии с требованиями, которые предъявляет конкретная модель котла. Если же в документации отсутствует подобная информация, то придется изучить характеристики каждого из представленных материалов.

Самым популярным материалом для изготовления дымоходов является металл. Чаще всего используется нержавеющая сталь, но встречаются и варианты из оцинкованной стали. В любом случае, рабочая температура в дымоходе газового котла при использовании металлических труб может достигать 800 градусов, чего вполне достаточно для обустройства системы отвода продуктов сгорания.

Конструкция металлических дымоходов включает в себя внутренний слой, изготовленный из нержавеющей стали, теплоизоляционный слой из базальтовой ваты и тонкий металлический кожух. Такие устройства достаточно надежны, имеют высокую прочность и имеют приемлемые визуальные качества.

Следующий вариант – это керамические дымоходы, рассчитанные на эксплуатацию при температуре до 1200 градусов. Подобные устройства имеют трехслойную конструкцию, которая включает в себя керамический слой, теплоизоляцию и внешнюю оболочку из керамзитобетона. К основным достоинствам дымоходов из керамики можно отнести простоту конструкции и монтажа, надежность и высокую пожаробезопасность.

Последний вид дымоходов – коаксиальный, который хорошо выглядит и имеет очень хорошие эксплуатационные характеристики. Благодаря двухслойной конструкции коаксиальные дымоходы оказываются надежно защищены от выделяющегося конденсата. В сочетании с газовыми котлами это качество проявляется особенно ярко, поэтому выбор коаксиального дымохода в данном случае будет наиболее оправданным.

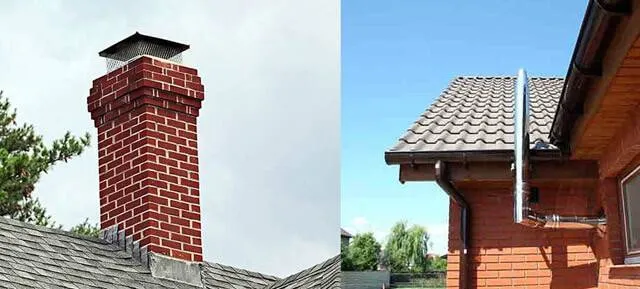

Существуют также кирпичные дымоходы, но они изначально рассчитаны на использование с твердотопливным отопительным оборудованием. Чтобы появилась возможность подключить газовый котел к кирпичному дымоходу, последний необходимо переоборудовать, вставив в него металлическую часть и выполнив теплоизоляционные работы.

Как правильно установить коаксиальный дымоход

Монтаж системы «воздух/продукты горения» выполняется крайне просто. Трубная секция и колено соединяются «в раструб», никакие прокладки или герметики не применяются (на внутреннем канале уже стоит уплотнительное кольцо). Как смонтировать горизонтальный дымоход:

  1. Установите настенный либо напольный котел в проектное положение. Проделайте наружное отверстие, разметьте трассу прокладки карандашом на стене.
  2. Подключите к штуцеру котла отвод 90° или прямой участок в зависимости от монтажной схемы. Здесь используются разные адаптеры – в одних моделях надо сначала поставить металлическую втулку, в других – прикрутить к корпусу агрегата фланец.
  3. Присоедините следующую секцию, перед стыковкой оденьте на трубу эластичный манжет.
  4. Натяните манжет на стык, установите сверху хомут, затем скрутите его винтами из комплекта.
  5. На трубу, проходящую сквозь стену, наденьте внутренний декоративный фартук. Установите участок коаксиального дымохода с наружным оголовком (рассекателем), уплотните зазоры.
  6. Если в процессе монтажа производилось удлинение газохода, прикрепите трубу к стене специальными хомутами.

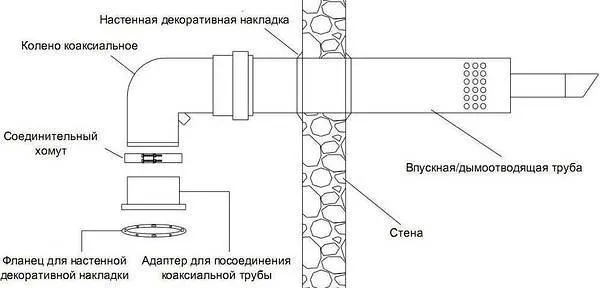

Схема сборки дымоходной системы с горизонтальным выходом

Несколько слов о том, как укоротить коаксиальную трубу, если дымоход торчит снаружи на 40–50 см. Подрезать нужно конец прямого канала со стороны теплогенератора, оголовок не трогайте. Извлеките внутренний газоход и отрезайте обе трубы по отдельности, поскольку в сборе их торцы не совпадают. Подробнее о монтаже расскажет мастер на видео:

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

  • намечаем в перекрытиях и крыше отверстия для трубы;
  • сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

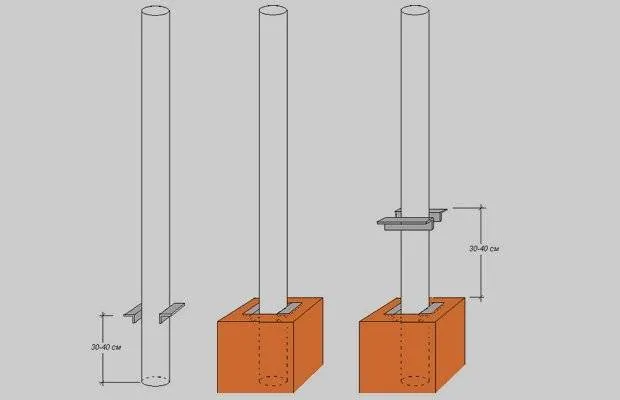

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

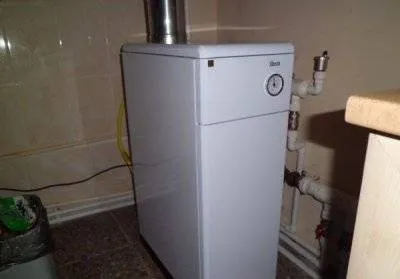

Схема подключения котлаКотел газовый напольный

Удачной работы!

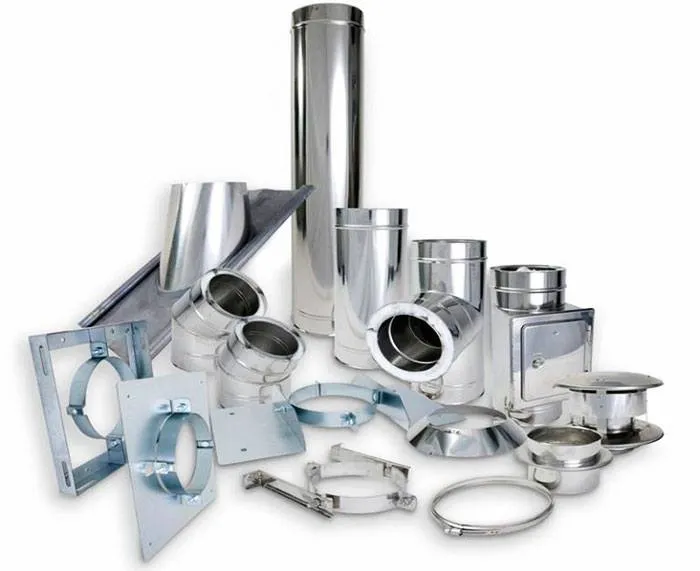

Необходимые комплектующие

В стандартный перечень входят:

  1. Адаптер котла. Начальная секция трубы. Отвечает на необходимый разворот при установке. Подойдет при сборке по направлению конденсата.
  2. Стартовый сэндвич. С его помощью выполняется переход с одностенной на сэндвичную (двустенную) конструкцию.
  3. Шиберы поворотные. Задвижка или заслонка с несколькими отверстиями. Шибером перекрывают поток угарных газов.
  4. Хомуты обжимные. Крепежные детали, под растяжку, изготовлены из стали. Фиксируют дымоходную систему в неподвижном состоянии, не дают соприкасаться с печью.
  5. ППУ (потолочно-проходной узел) с минеритом. Используется в случаях, когда труба будет проходить через потолок, крышу. В состав входит изоляционный пожаробезопасный материал, за которым идет прослойка воздуха и место под крепеж слоя теплоизоляции.
  6. Тройники под 45, 90 градусов. Изменяют направление выхода дымовых газов.
  7. Колпак или оголовок. Выполняет функцию зонта, защищая внутреннюю полость дымохода от попадания осадков.
  8. Секции сэндвичные. Прямые, 3-4 штуки. Длина от 25 до 100 см.
  9. Кронштейны, саморезы. Ими будут соединяться детали конструкции.
  10. Колена под 90, 45 градусов. Позволят крепить дымоход под нужным углом.
  11. Торцевые заглушки.
  12. Различные переходники, конденсатосборники.
  13. Опорная площадка. Равномерно распределяет нагрузку.
  14. Окошко для чистки дымохода.

Перечень элементов неполный, поскольку у каждой системы отопления свои особенности. Встречаются варианты прямых дымовых каналов с отводом конденсата, подставками.

Общие требования к монтажу – все по пунктам

Если все операции по обустройству дымоотводящих сооружений вы планируете выполнять своими руками, запомните следующие правила:

Дымоход собирается с минимальной протяженностью горизонтальных участков. Он должен быть преимущественно вертикальным. Допускается наличие горизонтальных отрезков суммарной протяженностью до 5 м. При этом использование более 3 колен для сооружения магистрали категорически запрещается.
Поверхности, которые находятся рядом с устанавливаемым газоотводящим трактом, нужно в обязательном порядке обрабатывать огнеупорными составами и термостойкими материалами.
При расчете сечений отверстий, пробиваемых в кровле и межэтажных перекрытиях, учитывайте толщину термоизоляционного слоя, а не только сечение монтируемого трубного изделия.
Высота вытяжной трубы варьируется от 50 до 500 см. Конкретная ее величина зависит от того, как она располагается по отношению к коньку крыши.
Внутренняя поверхность вытяжки обязана быть гладкой и характеризоваться постоянным сечением по всей длине магистрали.
Все подкровельные и межэтажные соединения выполняются полностью герметичными

Важно – организация стыков внутри перекрытий между отдельными частями дымохода недопустима!

На коленах вытяжной конструкции и на ее горизонтальных участках нужно устанавливать небольшие окошки, которые позволят вам регулярно производить очистку сооружения. Также рекомендуется поставить немного ниже патрубка отопительного котла капельник – специальный резервуар. Он необходим для сбора конденсата.

Установка капельника на дымоход

Если в вашем доме функционирует 2–3 газовых агрегата, их допускается подключать под одну вытяжную систему. Но есть два условия для реализации такой схемы:

  1. Площадь сечения отводящей магистрали обязана быть равной площади наиболее широкого патрубка (выходного) используемых газовых установок.
  2. По высоте дистанция между точками ввода дымовых газов от разных котлов должна равняться 0,75 м.

Монтируйте качественный дымоход своими руками, руководствуясь советами, изложенными в статье. И тогда никаких проблем с эксплуатацией отопительной системы у вас не будет!

Нормы помещения для монтажа газового котла, где лучше установить устройство

К помещениям, где планируется установка газового агрегата, предъявляются жесточайшие требования.

Согласно действующим нормам, разрешается выполнять их монтаж в нежилых помещениях, снабжённых качественной вентиляцией.

Кроме наличия вентиляции, площадь помещения должна соответствовать мощности агрегата и конструкции камеры сгорания. При совместной установке котла и газовой колонки их мощности суммируются.

Важно! По существующим нормам в одном помещении разрешается установка двух газовых устройств. Установлены следующие нормы:

Установлены следующие нормы:

  • газовые котлы мощностью менее 30 кВт разрешается устанавливать в помещениях с объёмом минимум 7,5 м³;
  • котлам, имеющим мощность 30—60 кВт, требуется пространство объёмом более 13,5 м³;
  • для установки более производительного котельного оборудования минимальный объем от 15 м³.

Нормативы для установки прибора на кухне деревянных и других типов домов

Домовладельцам, планирующим поместить оборудование в кухне, важно знать, что для этого помещения существуют особые нормы:

  1. Площадь больше 15 м².
  2. Высота стен не менее 2,2 м.
  3. Окно, открывающееся наружу, оснащённое форточкой. На 1 м³ объёма помещения должна приходиться 0,03 м² оконной площади.

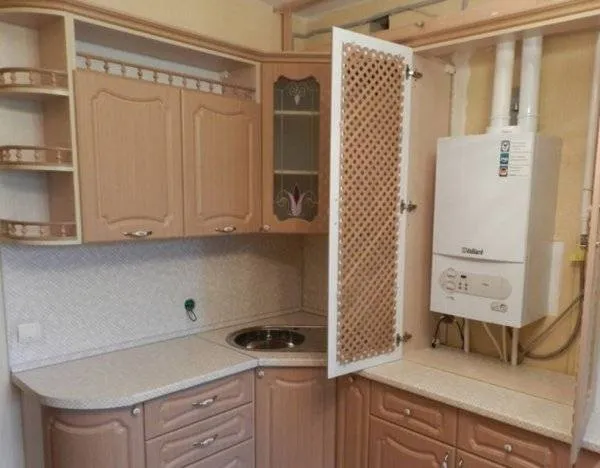

Фото 1. Газовый котел, расположенный на кухне. Прибор установлен в специальный шкафчик, который закрывается решетчатой дверцей.

  1. Если здание деревянное, то прилегающая к котлу стена укрывается огнестойким щитом. Размер щита определяется так, чтобы он внизу и по бокам выступал за пределы котла на 10 см, а сверху закрывал 80 см стены.
  2. При выборе напольной модели под неё устанавливают основание из огнестойкого материала (кирпич, керамическая плитка), выступающее по всем сторонам котла на 10 см.
  3. Кроме наличия вытяжной вентиляции, внизу двери предусматривается зазор для поступления свежего воздуха. С его помощью обеспечивается постоянная циркуляция воздуха.
  4. При монтаже отопительного агрегата требуется соблюдение определённого расстояния между стеной и котлом (более 10 см).

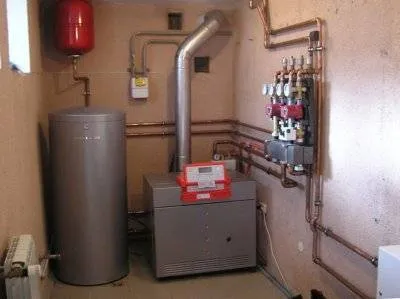

Требования к отдельно расположенной котельной

При возведении, для размещения котельного оборудования, пристройки к основному зданию, обязательно соблюдение следующих условий:

  • фундамент пристройки выполняется отдельно от основного здания;
  • конструкция выполняется из огнестойких материалов, к внутренней отделке предъявляются такие же требования;
  • строительный раствор замешивается на песке;
  • фундамент для установки котла заливается отдельно, после окончания строительства пристройки;
  • основание, предназначенное для установки оборудования, выполняется выше поверхности пола на 15-20 см.

Дальнейшие требования соответствуют условиям, предъявляемым к монтажу котлов в нежилых помещениях:

  • вентиляционная система, обеспечивающая трёхкратную замену воздуха в течение часа;
  • расстояние между полом и потолком не менее 2,5 метра;
  • объем котельной более 15 м³, больший объем обеспечивает комфорт обслуживания всех элементов оборудования;
  • обязательно проводится вода, а в полу устраивается слив;
  • все электрические розетки, имеющиеся в помещении, заземляются;
  • естественное освещение;
  • при размещении котельной установки обеспечивается свободный подход к агрегату.

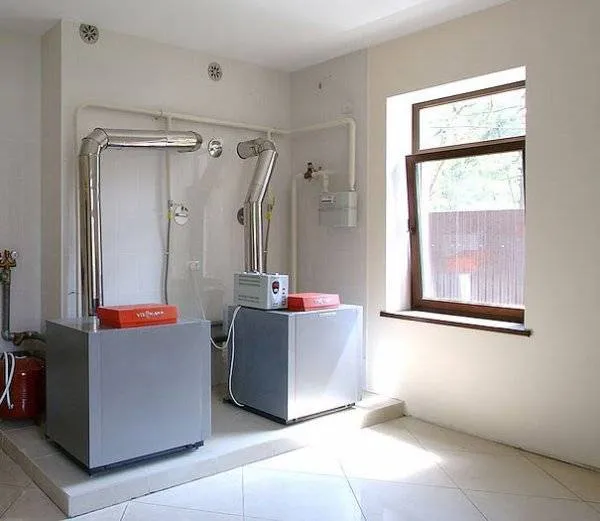

Фото 2. Котельная с двумя газовыми котлами. Приборы установлены на специальном постаменте, обеспечен доступ солнечного света.

Определённые требования предъявляются и к оборудованию, используемому при работе котла:

  • трубопроводы для газа применяются только металлические;
  • заземление прибора выполняется с помощью отдельного заземляющего контура;
  • без наличия газового счётчика, автоматического клапана, перекрывающего подачу газа при утечке, и газоанализатора оборудование в эксплуатацию не принимается.

Справка. Современные газовые агрегаты оснащаются защитной автоматикой различной сложности, отключающей подачу газа при неисправностях.

Установка коаксиального дымохода: требования

Общая протяжённость коаксиального дымохода должна быть не более 3 метров (для конденсационных котлов до 5 метров).

Фото 1. Схема сборки коаксиального дымохода для газового отопления. Указаны все основные части конструкции.

По всей протяжённости дымового канала допускается не более 2 поворотов (2 поворотных колен).

Важно! Вывод канала отведения дыма на улицу выполняют через стену. Запрещено выводить в окно или форточку!. Запрещается выводить канал дымоудаления в подъезд, на закрытый балкон или лоджию, а также на улицу, имеющую здания, представляющие архитектурную или историческую ценность, детские и лечебные учреждения

Запрещается выводить канал дымоудаления в подъезд, на закрытый балкон или лоджию, а также на улицу, имеющую здания, представляющие архитектурную или историческую ценность, детские и лечебные учреждения.

Кроме того, должны быть соблюдены общие требования, относящиеся ко всем типам дымоходов:

  • Диаметр должен быть равен или больше сечения выходного патрубка котла.
  • Он не должен иметь искривлений на всем своём протяжении, его сечение не должно уменьшаться.
  • Канал дымоотведения должен быть газонепроницаемым, водонепроницаемым, стыки должны быть тщательно заизолированы.

Монтаж

Монтаж коаксиального дымохода не представляет особой сложности. В стандартном случае вывод осуществляется через стену, на которой смонтирован котёл.

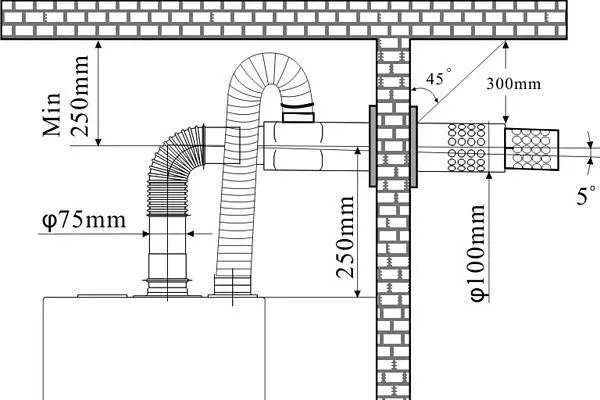

Фото 2. Схема монтажа коаксиального дымовывода для настенного котла. Указаны необходимые отступы и диаметр труб.

В этом случае к патрубку устройства присоединяется небольшой кусок вертикального участка, затем располагается поворотное колено на 90 градусов. Далее идёт горизонтальная часть, которая выводится через отверстие в стене на улицу. Длина уличной части не менее 30 см. Заканчивается конструкция специальным оголовком.

При выводе канала дымоотведения со смещением от котла или через соседнюю стену схема несколько усложняется и требует приобретения дополнительных деталей.

Внимание! Во избежание попадания конденсата в топку котла горизонтальный участок необходимо располагать с уклоном 3 градуса в сторону улицы. Подгонка деталей коаксиального дымохода заводом-изготовителем выполняется тщательно, дополнительная герметизация соединений обычно не требуется

Подгонка деталей коаксиального дымохода заводом-изготовителем выполняется тщательно, дополнительная герметизация соединений обычно не требуется.

​

Диаметр отверстия в стене для вывода дыма на улицу выполняют на несколько сантиметров больше диаметра внешней трубы. По окончании монтажа пространство заделывают монтажной пеной.

Некоторые производители предусматривают поставку котлов с раздельными трубами для отведения дыма и подачи воздуха.

Такая конструкция расширяет возможности монтажа до трёх вариантов:

  • обе трубы выводятся через одну стену;
  • трубы выводятся в разные стены;
  • система подачи воздуха выводится в стену, а система отведения дыма в существующий дымоход.

Третий вариант особенно актуален для многоквартирных жилых домов.

Совет. В нестандартных случаях расположения дымохода для составления схемы обратитесь к специалистам.

Устройство дымохода для турбокотла

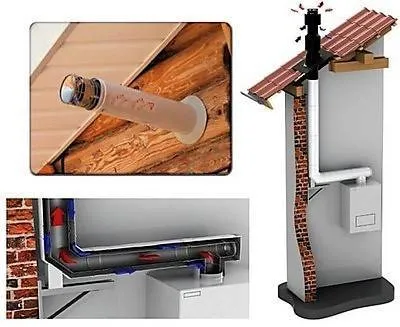

Коаксиальный газоходный канал – это двустенная конструкция «труба в трубе», выполняющая одновременно 2 функции: вывод дыма наружу и забор воздуха на горение с улицы. Горячие газы движутся по внутреннему каналу, воздушный поток идет навстречу по внешнему (между двумя стенками).

Важный момент. Принудительное движение продуктов горения и воздуха обеспечивает вентилятор газового котла, естественная тяга здесь не работает. В то же время коаксиальный дымоход нельзя подключать к турбированным агрегатам на других видах топлива – дровяным, пеллетным или дизельным.

На схеме изображен вертикальный вариант дымохода, но чаще его устанавливают горизонтально

Дымоходная система 2 в 1 «воздух/продукты сжигания» дает такие преимущества:

  1. Раскаленные газы отдают часть тепла воздушному потоку, процесс горения улучшается, эффективность теплогенератора повышается.
  2. Коаксиальная труба выводится наружу горизонтально, кратчайшим путем через отверстие во внешней стене. В отдельных случаях возможен вертикальный монтаж.
  3. Благодаря двустенной конструкции газохода турбокотел либо колонку можно установить практически в любом помещении без традиционного дымового канала – кухне загородного коттеджа, гараже, подвале и даже в бане. Комната должна соответствовать требованиям к газовым котельным.
  4. Хозяину не нужно заботиться о дополнительном притоке воздуха, нужного для горения. Хотя общеобменную вентиляцию делать все равно придется.

Недостаток дымоходной системы – обмерзание оголовка при сильном морозе. Всасываемый воздух контактирует с горячей стенкой внутренней трубы и выделяет конденсат, образующий сосульку. Проблема решается установкой специального удлинителя из нержавейки.

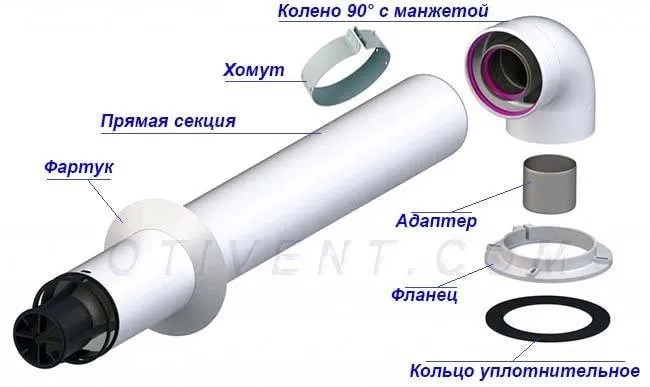

Основные элементы коаксиального дымоотвода:

  • прямой участок с оголовком на конце;
  • такой же двустенный отвод под 90° или 45°;
  • адаптер – переходник на коаксиальный выход котла;
  • соединительные хомуты, фланцы;
  • эластичные манжеты, фартуки;
  • ревизионная секция с конденсатоотводчиком (для вертикального монтажа);
  • крепеж.

Установочный комплект коаксиальной системы STOUT для горизонтального монтажа, Адаптер подходит к газовым теплогенераторам Bosch, Buderus

Как правильно устанавливать коаксиальные элементы, мы расскажем далее. Но сначала предложим изучить…

Выводы и полезное видео по теме

Видео #1. Как предусмотреть все нюансы при устройстве котельной:

Видео #2. Подробнее об установке естественной вентиляции:

https://youtube.com/watch?v=LqBV3Ih5-yM%2520

Видео #3. Обзор коаксиального дымохода:

Принципы устройства вентиляции котельной для газового оборудования похожи на оснащение воздуховодами других помещений, поэтому для опытных мастеров большая часть работ вполне доступна и осуществима.

Наиболее сложный этап касается проектирования и расчетов – чтобы не наделать ошибок, рекомендуем обратиться к инженерам-теплотехникам или квалифицированным монтажникам-газовикам.

Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы по заинтересовавшим моментам, размещайте фото по теме статьи. Расскажите о том, как устраивали вентиляционную систему в собственной котельной. Делитесь полезными сведениями, которые пригодятся посетителям сайта.

Заключение

Безусловно, дымоход является не просто трубой, а одной из важнейших частей системы отопления. Она отвечает за безопасность жителей дома, за отсутствие пожара, за микроклимат в здании. Любые нарушения в дымоходе, даже незаметные на первый взгляд микротрещины, могут привести к катастрофе. Угарный газ, искры, дым, обратная тяга или слабая тяга сигнализируют о нарушении дымоотвода. В таких случаях необходимо принимать меры незамедлительно.

При проектировании и монтаже дымохода можно справиться и самостоятельно. Для этого в первую очередь необходимо изучить нормативы, документацию котла при его наличии. Провести подготовительные работы, закупить все необходимое. Но если навыков установки дымохода нет, стоит пригласить специалиста для подробной консультации даже если есть уверенность в своих силах. Если есть малейшая неуверенность, лучше нанять опытную бригаду мастеров.

Дата: 25 сентября 2020

Откуда считается высота дымохода?


Высота дымохода зависит от нескольких факторов, включая тип отопительной системы и местные строительные кодексы. Однако, общие правила для определения высоты дымохода включают следующие аспекты:

  1. Высота дымохода должна быть достаточной, чтобы гарантировать эффективное удаление дыма и газов из дома.

  2. Высота дымохода должна превышать высоту крыши и любых препятствий, таких как деревья или высокие здания, на расстоянии, не менее чем в 2,5 метра.

  3. Для каминов и печей, высота дымохода обычно составляет от 4 до 5 метров. Для газовых отопительных систем, высота дымохода зависит от мощности котла и может быть рассчитана с использованием специальных таблиц и формул.

  4. Высота дымохода должна быть установлена в соответствии с местными строительными кодексами и нормативными документами.

В целом, рекомендуется обратиться к специалистам, чтобы определить оптимальную высоту дымохода для вашей конкретной отопительной системы.

Видео. Не делай этой ошибки!На что обращать внимание при монтаже коаксиала KRATS дымоход АнтиЛед!

Добавить комментарий

2024 © RiStroy Дизайн. Строительство. Ремонт. Дача
