Советы профессионалов

При создании системы дымоотвода целесообразно руководствоваться советами экспертов, чтобы обеспечить идеальное устройство для вывода дыма. Внешняя труба обычно собирает конденсат. Если вас интересует создание потолочно проходного узла своими руками, то это задача, которая может быть важной для выполнения.

Не рекомендуется снижать диаметр отверстия дымохода, это может спровоцировать остановку либо снижение тяги. Дымоходный канал обязательно очищают от сажи дважды в год, а оголовную часть от льда, снега или намерзшего на него конденсата. Сэндвич-трубам не нужно дополнительное утепление, кроме участка прохода сквозь перегородку либо стенку. Для этой цели лучше использовать утеплители огнеупорного типа и исключить применение стекловаты. Участок, в котором труба пролегает через стенку, необходимо в обязательном порядке утеплять при помощи керамической или базальтовой ваты, асбеста либо вспененного вермикулита. Применение асбеста не доставляет проблем, на завершающем этапе изделие не начнет пылить и выделять опасные вещества.

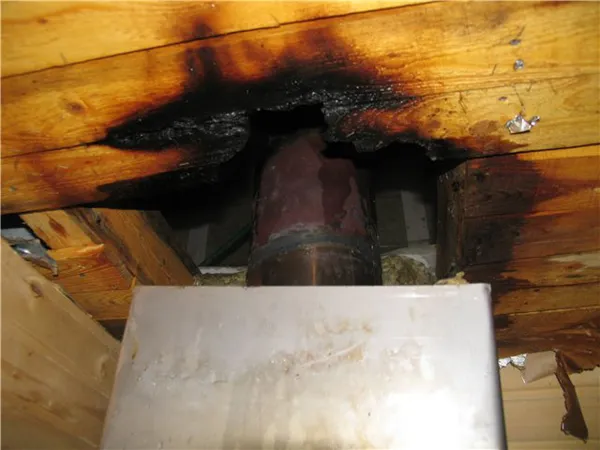

При работе со стенками из дерева необходимо помнить об опасности их возгорания, поэтому ставить дымоходы в таких строениях гораздо сложнее, если сравнивать их с кирпичными. Когда дымоход выводят сквозь деревянную стенку, необходимо строго соблюдать дистанцию от трубы до стены, она не должна быть толще 260 мм. Дополнительно нужно позаботиться о теплоизоляционной части и обработать стены антипиренами. Ставя дымоход в таком строении, понадобится изолировать поверхности стенок возле монотрубы и патрубка выхода от теплового генератора. Такую изоляцию создают с помощью горючих материалов, например, плитки, штукатурки, камня либо металлических листов.

https://youtube.com/watch?v=SrXoY-IEbs0

Правила техники безопасности

Вероятность существенного повышения давления в канале предусматривает закрытие мест соединений специально предназначенными муфтами. Стыки на стальных трубах целесообразно заделывать термостойкими герметиками. Полная изоляция дымохода способствует появлению правильной тяги.

Сэндвич-панели, обладающие хорошими теплоизоляционными характеристиками, не исключают вероятности перегревания, а возможно, и воспламенения расположенных возле дымовой трубы материалов. Для предотвращения такой ситуации рекомендуется увеличивать слой теплоизоляции на стыках конструкции.

При соблюдении главных правил безопасности произвести установку дымохода не составит особого труда. Кроме того, необходимо обеспечить качественное обслуживание канала, предусматривающее его регулярную очистку. Это станет своеобразной профилактикой несчастных случаев во время работы печи.

Изоляция трубы в исконно русской бане

При повышенных температурах огнеупорный красный кирпич сохраняет свои эксплуатационные свойства, поэтому востребован при возведении дымохода в бане с печью из камня. В таком случае Вам гарантирована защита трубы от огня и продолжительное сохранение тепла. От того, насколько грамотно сложена кирпичная труба, зависит срок службы конструкции. Не экономьте на материалах во время строительства дымохода, т.к. потом ремонт выйдет Вам намного дороже.

Давайте разберем подробно, как изолировать трубу в бане от потолка:

1. С помощью асбеста обложить вывод трубы на потолке и через крышу.
2. Используя оцинкованный материал, изолировать стены с внутренней стороны трубы. Стандартные железные листы для этой цели совершенно не годятся из-за их склонности к коррозии.
3. Выполнить короб вокруг трубы в местах ее прохода через потолок.
4. Всыпать внутрь короба керамзит для сохранения тепла и защиты перекрытий из дерева от воспламенения.

Вы профессионально обернули трубу, но на этом работы по обустройству дымохода не завершились. Следующий шаг − мероприятия по изоляции печи, потолка и стен бани.

Фиксация на крыше

Фиксация через крышу труб из сэндвич-дымохода производится по сходному алгоритму, как и через потолок. Все деревянные элементы при такой технологии имеют высокую протекцию, расстояние при таких обстоятельствах сокращается до 15,5 см.

Расчет делается на то, что в районе кровли дымоход хорошо обдувается воздушным потоком и охлаждается. Этот факт является поводом для уменьшения расстояния до закрытых теплоизоляцией стропил. Подобные правила действуют только тогда, когда кровля изнутри не обрабатывается утеплителем. Если существует теплоизоляция, то применяются те же нормы, как и для внутренних помещений на нижних этажах.

Как выбрать сэндвич трубу для установки дымохода

Поскольку отопительные устройства способны выдавать разную температуру горения и, как следствие, выводимых образовавшихся от этого процесса продуктов (дыма), сталь, из которого изготовлена труба играет далеко не последнюю роль.

Более того, в зависимости от используемого топлива и той же температуры на стенках дымохода может оставаться соляная и серная кислота, сера и иные компоненты.

Поэтому в процессе изучения вопроса о том, как правильно собрать дымоход из сэндвич труб для бани или дома следует выяснить, каким образом различные марки стали реагируют на агрессивную среду.

Сейчас для производства сэндвич труб применяется немало вариантов. Самыми же распространенные представлены в таблице.

Таблица 2. Из каких марок стали производится сборка сэндвич дымохода: обзор самых часто встречаемых.

Марка	Краткое описание
AISI 304	Такой материал отличается повышенным содержанием хрома и никеля. Он устойчив к довольно высоким температурам, поэтому может применяться при производстве труб для дымоходов, работающих даже на угольном топливе. Максимально допустимая температура эксплуатации составляет 1000 градусов, а минимальная — около 650. Странно? Нисколько. Дело в  том, что сталь данной марки при более низких температурах становится хрупкой.
AISI 316	Данный сплав является высоколегированным. Он стабилизирован молибденом, отличающимся устойчивостью к агрессивному воздействию кислот. А еще этот сплав не боится коррозии. На нем она попросту не образуется.
AISI 321	Этот сплав тоже высоколегированный, но стабилизированных титаном. Вследствие этого он корродирует при вступлении в реакцию с серой. Может выдерживать средние по значению температуры, достигающие 800 градусов.
AISI 430	Сталь данной марки не применяется при высоких температурах. А еще она характеризует с весьма слабым уровнем сопротивляемости к агрессивному воздействию. Поэтому такую сталь обычно используют при изготовлении недорогих моделей труб.

Внутренний дымоход через кровлю: преимущества

Дымоход, проведенный внутри помещения от отопительного прибора наверх – через перекрытия и кровлю, называется внутренним и имеет наибольшее распространение. Главное в этом вопросе – заранее планировать такую трассу дымоудаления, на самых начальных этапах строительства здания.

Плюсы внутреннего дымохода:

• наиболее устойчивая и хорошая тяга
• отсутствие внешних факторов, способных повредить конструкцию
• утепленность дымохода и, соответственно, исключение возможности переохлаждения дыма и газов с последующим образованием конденсата
• независимость от климатических и погодных условий
• отсутствие нагрузки ветром
• отсутствие теплопотерь
• отсутствие нарушений целостности и изоляции внешних стен строения
• более продолжительный срок службы
• возможность экономии на крепежных элементах, так как можно использовать для крепления конструкции самого дома, а также использовать недорогие крепежи в силу отсутствия на них нагрузки внешними факторами
• более простой монтаж и обслуживание

Минусы внутреннего дымохода:

• нарушение герметичности кровли и необходимость разборки некоторых несущих конструкций в случаях, если дымоходная трасса не была заложена в изначальный план строительства дома
• более высокий уровень пожароопасности из-за нахождения трубы внутри дома
• необходимость изоляции всех участков примыкания трубы к стенам и в местах прохода трубы чрез перекрытия, потолок и кровлю
• использование полезной жилой площади пространства
• риск задымления помещения при повреждениях трубы

Внимание! При организации системы дымоотведения внутри дома важно уделить повышенное внимание изоляции всех поверхностей и мест прохода трубы. При нагревании трубы, окружающие ее участки, особенно сделанные из горючих материалов, могут начать тлеть или загореться. Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам

Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли

Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам. Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли

При нагревании трубы, окружающие ее участки, особенно сделанные из горючих материалов, могут начать тлеть или загореться. Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам. Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли.

Монтаж

Начинают монтаж труб с разметки места прохода через стену. К патрубку теплогенератора всегда крепят горизонтальную монотрубу без утеплителя – температура отходящих газов в этом месте высока, утеплитель просто спечется и будет деформировать трубу.

Длина горизонтальной части не должна превышать 1 м. Затем крепят переходной элемент на сэндвич. Модули при монтаже просто вставляют одна в другую. Все стыки элементов стягивают специальными обжимными хомутами.

Затем делают проход через стену, монтируют тройник (по нему конденсат беспрепятственно стекает в емкость), присоединяют элемент с ревизией, элемент с емкостью для сбора конденсата, заглушку.

Устройство отверстия

Перед тем, как вывести дымоход через стену, просверливают отверстие в стене. Для этого применяют мощные перфораторы со специальными насадками больших диаметров, не просверливающие, а как бы вырезающие кусок стены. В деревянных стенах отверстие можно выпилить.

Чтобы каждый монтажник не изобретал узлы и элементы для прохода дымохода через стену, конструкторы придумали специальный проходной узел.

На стену устанавливают специальный стальной фланец с патрубком или коробом внутри стены – сначала наружную часть, проводят через него трубу, вымеряют расстояния, чтобы труба проходила строго горизонтально и по центру патрубка, закрепляют трубу.

Крепят наружный фланец, заполняют пространство между патрубком и стеной утеплителем. Затем крепят внутренний фланец. Фланец снаружи (да и внутри также) по периметру герметизируют термостойким герметиком.

Изоляция герметиком со стороны улицы должна быть еще и водостойкой – чтобы осадки не попадали в зазор и утеплитель, и не служили причиной замокания стены и подгнивания древесины.

Форма фланца – круглая или квадратная – принципиального значения не имеет.

Крепление к стене

Крепить дымоход к стенам следует при помощи штатных хомутов и кронштейнов для крепления сэндвич-конструкций. Оптимальное расстояние между креплениями – не менее 500 мм. Нижняя часть трубы обязательно устанавливается на прочный кронштейн, закрепленный на стене, или на подставку.

Если дымопровод поднимается над скатом кровли более, чем на 1 м, необходимо закрепить конструкцию растяжками; если более, чем на 1,5 м, необходимо предусмотреть дополнительный крепеж – например, прочную штангу, надежно закрепленную на стене.

К штанге крепят трубу с помощью все тех же хомутов. Сама сэндвич-труба, собранная из модулей из тонкой стали, не обладает необходимой жесткостью и прочностью и при сильных ветрах может наклоняться и даже разрушаться.

Герметизация

Герметизируют стыки элементов, нанося на обе стыкуемые поверхности термостойкий герметик. Для герметизации стыков лучше применять силикатный герметик – он выдерживает температуру до 850°С и выше. Для герметизации фланца и отливов – силиконовый герметик, выдерживающий до 250°С.

Стена из кирпича или бетона

Выведение трубы дымохода через сооружение со стенами, выполненными из кирпича или бетона, – задача несложная, тем более что такие материалы не относятся к горючим веществам. Правильный вывод трубы предполагает следующие этапы работы:

1. Определяется местоположение отопительного оборудования.
2. Осуществляется разметка.
3. Выполняется проверка отсутствия всевозможных коммуникаций, поскольку они могут быть повреждены в процессе работы.
4. С помощью перфоратора или отбойного молотка делается отверстие. Идеальной конфигурации можно добиться с применением специальной коронки или путем предварительной наметки окружности. В этих же целях можно просверлить дырочки по всему кругу специальным режущим инструментом небольшого диаметра. Однако и квадратные отверстия не исключаются. Затем вынимается материал, заполняющий середину окружности.
5. Отрезок трубы прокладывается через стену, однако перед этим необходимо проверить внутреннее пространство на предмет отсутствия стыков. Дальнейшее расхождение таковых может послужить причиной попадания дыма внутрь помещения. Справиться с этим будет довольно проблематично.
6. Специальным термостойким герметиком заделываются щели.
7. В зависимости от высоты расположения отверстия может потребоваться монтаж специальной подставки. Наличие небольшого расстояния до земли нередко становится поводом для возведения фундамента в качестве опоры. При этом выкапывается яма глубиной 50 см, в которую высыпается и утрамбовывается песок. Изготовленная из арматуры обрешетка укладывается в середину, заливается раствором бетона и оставляется на некоторое время. Вместе с тем бетонируются столбики из металла. Существует еще один способ фиксации конструкции к поверхности стены. При этом из металлического профиля толщиной 25 мм изготавливается каркас. Нижняя часть оборудуется несколькими укосинами. Соприкасаясь со стеной, они придают ей дополнительной жесткости. Крепеж конструкции осуществляется с помощью анкерных болтов или саморезов типа HEX.
8. На специальной подставке монтируется тройник, снабженный уловителем конденсата.

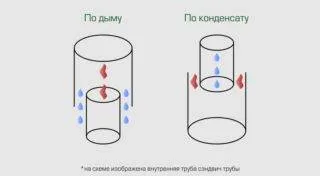

9. На следующем этапе осуществляется сборка всего дымохода. Сэндвич-панели соединяются между собой и закрепляются дополнительно хомутом. Сама же труба из нержавейки крепится с помощью сварочных швов.
10. Фиксация конструкции к стене осуществляется специальными деталями для образования соединений, которые размещаются на расстоянии не более 60 см друг от друга.
11. Необходимо следить за расположением стыков труб, не допуская их попадания в хомуты, фиксирующие конструкцию к поверхности стены.
12. Желательно обходить стороной вылет крыши и не пользоваться горизонтальными лежаками на ней во избежание снижения тяги в самом канале.
13. Расположение верхнего участка трубы вблизи от конька требует вылета с расстоянием более 50 см.
14. Использование дополнительных растяжек необходимо при размещении цилиндрического изделия вдали от поверхности стены.
15. Дымоход, изготовленный не из сэндвич-панелей, требует утепления. Для этого используется базальтовая вата, которая впоследствии покрывается слоем фольги.
16. Специально предназначенный козырек, закрепленный на вершине сооружения, препятствует попаданию осадков внутрь.

Устройство прохода круглой трубы через потолок бани с ППУ разного типа

Самый удобный вариант для того, чтобы выполнить устройство дымохода деревянной бани — готовый фабричный ППУ для дымохода с учетом диаметра трубы. До монтажа узла уделяют время подготовке поверхностей, контактирующих с древесной отделкой потолка, а также внутренней части поверхности короба, нуждающейся, требующей правильной теплоизоляции.

Когда необходимо выполнить монтаж ППУ заводского типа, перед началом работ его со всех сторон за исключением лицевой обкладывают теплоизолятором. Оптимальное решение — практичная и экологически безопасная базальтовая вата с повышенной стойкостью к высоким температурам. В составе такого теплоизолятора связующие, выдерживающие температуру до 1000 градусов. Дополнительным плюсом станет изоляция трубы фольгированной ватой для улучшения безопасности конструкции в ходе эксплуатации.

Как только потолочно проходной узел дымохода будет правильно и надежно изолирован, приступают к подготовке участка для монтажа:

1. Для этого выполняют разметку на поверхности потолка — в месте расположения дымовой трубы.
2. Контуры отверстия должны немного уступать параметрам лицевой панели узла для того, чтобы не возникло сложностей с фиксацией к обшивке саморезами.
3. По контурам вырезают отверстие, края изолируют тем же изолятором, что использовался для защиты проходного узла.
4. Чтобы повысить уровень безопасности, дополнительно используют листы из тонкого, но прочного металла.
5. В подготовленное отверстие монтируют потолочно-проходной узел для бани, при этом для удобства его изначально насаживают на трубу, после чего уже крепят конструкцию в полной сборке.

Готовый проход с трубой закрепляют саморезами, используя заранее подготовленные отверстия.

Финальные работы и проверка системы

После завершения всех этапов работ следует тщательно протестировать дымоход, дабы убедиться в правильности выполненных манипуляций. Перед тестовым разведением огня следует поместить в топку руку и убедиться, что присутствует тяга воздуха. Для того, чтобы повысить чувствительность кожи, можно предварительно смочить их в воде.

Если вы ощущаете дуновение воздуха, то можно развести пламя. При правильно смонтированном дымоходе в помещении будут отсутствовать клубы дыма и неприятный запах. Современные системы отведения дыма и гари спроектированы таким образом, чтобы нивелировать незначительные ошибки при монтаже, поэтому вероятнее всего система будет работать должным образом.

Подготовка и монтаж проходки потолка

Убедившись в том, что установить трубу удалось в правильном вертикальном положении, переходят к завершающей операции. Образовавшиеся в проходном узле пустоты плотно заполняют материалом для теплоизоляции — все той же базальтовой ватой (лучший вариант, когда необходимо устроить надежный противопожарный узел ППУ), либо используют керамзит.

Как вариант стоит рассмотреть и песок для заполнения пустот, но с пониманием того, что в отношении теплоизоляционных свойств он заметно уступает базальтовой вате и керамзиту. Кроме того по мере использования песчинки постепенно будут осыпаться вниз через щели, проникая в печь и засоряя ее изнутри.

Последующий алгоритм действий будет зависеть от варианта вывода дымохода. Возможны несколько способов реализации: установка трубы через крышу или дымоход в бане, на второй этаж или помещение мансарды. Основная разница между способами в принципе финишной отделки. Так, если вывод дымохода изначально выполнялся на чердак или крышу, то устройство прохода вышеперечисленными действиями можно считать законченным.

Если нужно провести трубу через потолок в мансарду или на второй этаж, то нужно будет позаботиться об эстетической составляющей — замаскировать трубу защитным металлическим экраном, закрепленным на полу с помощью саморезов. Только после этого имеет смысл переходить к следующему этапу — выводу трубы через основание потолка второго этажа, а затем и крыши через мансарду или чердачное помещение.

Огнезащита – прежде всего!

Печка или котел — всё равно

Также не важно, как у вас идет дымоход и из чего он сделан, вообще — всё равно! Самое важное — это термозащита вашего помещения, потому что печка или котел стоит 1000 или 2000 долларов, а всё строение стоит в десятки, а то и в 20 раз дороже. Поэтому главное — разбираться, как обезопасить строение и что такое термозащита. Самый сложный вопрос в том, как добиться, чтобы сделанный проход трубы через наружную стену не представлял опасности возгорания

Самый сложный вопрос в том, как добиться, чтобы сделанный проход трубы через наружную стену не представлял опасности возгорания.

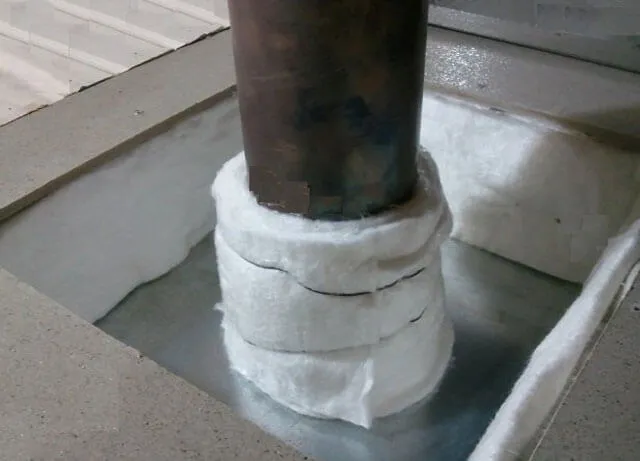

Керамзит отличный материал для изоляции пространства в месте прохода трубы

Там, где мы планируем положить дымоход, в стене необходимо прорезать достаточно широкое (минимум 25 см от трубы) деревянное отверстие, которое с двух сторон закрывается специальным металлическим фланцем. Выглядит он аккуратно и снаружи, и изнутри, а весит совсем немного, потому что металлический лист совсем не толстый. Сомкнув переход с отверстием дымохода со стороны котла (с внутренней стороны), мы закрепляем металлический фланец со стороны помещения, а затем ту часть, которая остается между внутренним и наружным фланцем мы забиваем негорючим материалом. Лучшими считаются набивка из базальтовой ваты либо керамзита. Затем закрываем конструкцию фланцем снаружи и монтируем дымоход по улице. Защитная гильза должна крепиться очень надежно, на саморезы или анкера, по всему периметру.

На рынках можно видеть два проходных узла — круглой и квадратной формы. И многих интересует, какая между ними разница. Кроме их формы — абсолютно никакая. Под любой проходной узел вам нужно будет выпилить одинаковый квадрат, что в стене, что в потолке. А внутри короба у вас будет проходить дымоход. Пространство набивают минеральной ватой, керамзитом, базальтовым волокном или другими огнеупорными материалами, но только не кирпичом, и тем более — не песком. Вы, возможно, видели как готовят кофе в турках на песке. Так вот он может настолько накаляться, что на нем кипятят воду, и это – не предел.

Особенности технологии

Нанесение пенополиуретана выполняется еще во время строительства и по его окончанию.

В построенном здании утепление стен при помощи пенополиуретана проводится в таком порядке:

1. В стене с внешней и внутренней стороны просверливают отверстия, диаметр которого от 1 до 1,5 см. Отверстия следует просверливать по всей поверхности стены в горизонтальном и вертикальном направлении через 0,6 метров.
2. После этого можно начинать снизу вверх напылять материал, т.е. пенополиуретан попадает в отверстия. Когда будет заполнен один уровень, переходите к следующему, и так пока не обработаете всю стену.
3. Порядок заливки по технологии с нижней точки к верхней обусловлен полученным в конце концов эффектом. При таком подходе материал будет равномерно распределен по всей полости, а это исключит образование зазоров, из-за которых тепло из помещения выходило бы наружу. Также ППУ способствует укреплению стены и повышает ее прочность благодаря заполнению щелей. Распыление материала производится под действием высокого давления благодаря особому оборудованию.
4. Пистолет с особой насадкой помогает доставить материал внутрь стен. Пребывая в жидком состоянии, пенополиуретан начинает распространяться по дну, а после вспенивается и заполняет собой всю полость. Вспенивание выполняется по самому меньшему сопротивлению. Это имеет значение при работе с кладкой кирпича, так как за счет вспенивания свободное пространство заполняется, но кладка не выдавливается. Для застывания материала требуется от 1 до 2 минут, а после пенополиуретан образует плотное, герметичное покрытие.

Заливка пенополиуретана при возведении стен проводится по такой схеме:

• При строительстве соблюдают пространство для того, чтобы заполнять его материалом для теплоизоляции.
• Заливка выполняется через 150 см по всей высоте постройки. В этом случае используются некоторые марки материала, которые имеют низкий уровень плотности. Такой материал не сразу вспенивается, а через определенный промежуток времени, благодаря чему все пустоты заполняются равномерно.
• Кроме того вес такого утеплителя относительно небольшой и в конце его использования не будет дополнительной нагрузки на несущие стены. При эксплуатации дома такой нюанс немаловажен.

Как видите, ничего сложного в этом нет.

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Сборка дымохода

Пошаговое руководство по монтажу дымохода всегда есть в инструкции производителя. Но из него домашним мастерам, не имеющим подобного опыта, не всегда удается понять, как правильно устанавливать трубу. Поэтому приведем порядок работ с некоторыми комментариями.

Шаг 1. С наружной стороны к сэндвич трубе, проходящей через стену, крепится тройник. Фиксация проводится с помощью хомутов. Шуруповертом плотно зажать трубы не получиться — тройник будет чуть-чуть шататься. Это не проблема — такая уж конструктивная особенность у дымохода.

Во время зажатия хомута необходимо с помощью нивелира вывести горизонталь тройника, чтобы дымоход был строго вертикальным. Кроме этого следует учесть важную особенность — сборка ведется по дыму, а не конденсату (у тройника разные вертикальные концы).

Шаг 2. Снизу тройник закрывается специальной заглушкой (в ней будет собираться конденсат). Некоторые специалисты советуют нарастить низ тройника прямой трубой и потом ее заглушить. Здесь на усмотрение хозяина бани — оба варианта имеют право на жизнь.

Ставится заглушка.

Шаг 3. Имея точное нахождение низа дымохода, можно крепить к стене монтажную площадку, которая служит опорой для всей конструкции. При слабых стенах (каркасное здание или газобетон) придется заливать фундамент с анкерами. Он и станет опорой для системы отвода продуктов сгорания топлива.

Шаг 4. К тройнику крепится нижняя часть дымохода (сэндвич труба длиной 1 м). При затягивании хомута отвесом проверяется вертикаль.

Шаг 5. Собирается система крепления трубы к стене: с помощью болтов соединяются настенный хомут со штангой

Здесь важно точно рассчитать расстояние дымохода до стены. Для этого рулеткой замеряется удаление первой сэндвич трубы от бани

Шаг 6. На трубу надевается настенный хомут и зажимается. Труба вставляется в дымоход и фиксируется там.

Шаг 7. Штанга крепится к стене.

Шаг 8. Дымоход наращивается третьей трубой.

А дальше можно отступить от инструкции и собрать верх дымохода на земле, после чего поднять его и закрепить.

Здесь есть важное уточнение. Если нет возможности на четвертой трубе поставить настенную штангу, придется воспользоваться растяжками

Ведь из-за высокой парусности в ветреную погоду дымоход может положить. Для растяжек подойдет трос небольшого диаметра.

В завершение работ нужно обеспечить выход топочных газов от печи до сэндвич трубы (напомним, что ее категорически запрещается сажать на патрубок котла). Для этого нужна моно труба. Она сажается на патрубок. С сэндвич трубой соединяется с помощью адаптера. После этого моно труба оборачивается базальтовой ватой, а поверху фиксируется вязальной проволокой. Термозащита прячется под листом оцинкованного металла.

Проход через сгораемое перекрытие

В данном случае лучший способ вывести дымотвод сквозь перекрытие на чердачный этаж – установить готовый потолочно-проходной узел. Он делается из оцинкованные стали соответствующих размеров и под разнообразные диаметры каналов, а стоит абсолютно не дорого.

Для установки узла понадобится выполнить в перекрытии проем, потом сделать крепление части которая находится снизу и пропустить сквозь нее трубу.

Главное. Не разрешается, чтобы вовнутрь потолочно-проходного узла попал стык секций дымоотвода. Если такое происходит, следует выбрать части другой длины.

Дальше все просто: полость узла плотно набивается базальтовым волокном, после этого ставится его верхняя часть. Если вы не желаете приобретать готовое изделие, то аналогичный узел можно сделать собственными руками, вырезав деталь по размерам проема из оцинкованные стали.

Потом выполняется отверстие под трубу и лист фиксируется к поверхности потолка. Чтобы сделать набивку каменной ватой, с другой стороны можно сделать короб из листового минерита, базальтового картона или, на худой конец, из древесины, как показано на фото:

Так же нетрудно правильно вывести печной дымотвод из кирпича, не исполняя кладки разделывания. Помня о требуемом правилами расстоянии (380 мм от внутренней стены канала), в перекрытии из дерева вырезается проем. После длится укладка трубы, а потом проем подшивается внутри оцинкованной сталью и набивается базальтовым уплотнением.

Внимание! Не позволяется крепление металлического дымоотвода к конструкциям несущего типа кровли. Причина – температурное расширение материала вследствии нагрева от удаляемых продуктов згорания

Плюсы и минусы вывода дымохода через стену

Любое техническое решение имеет свои достоинства и недостатки. Есть они и у дымохода в бане через стену.

• отсутствие узла прохода через крышу позволяет сохранить ее герметичность — не придется бороться с дождевой водой;
• уменьшается вероятность пожара. Во-первых, меньше точек контакта с горючими конструкциями постройки, во-вторых, дымоход всегда на виду, что позволяет своевременно заметить прогорание трубы и устранить его;
• наличие легкого доступа ко всем элементам дымохода, что сильно упрощает контроль, обслуживание и ремонт, если он потребуется;
• не очень сложные подготовительные работы — нет необходимости делать проходы в потолке и крыше. В стене отверстие проделать намного проще;
• простая сборка — все работы можно выполнить своими руками;
• имеется уловитель для конденсата — влага не будет провоцировать коррозийные процессы в самой печке.

• стоимость комплекта труб и приспособлений на 10-15% выше по сравнению с вертикальными конструкциями;
• тяга хуже по сравнению с прямой трубой — виноваты изгибы, меняющие направление движения дыма;
• нельзя заниматься монтажом до полной усадки здания. Это означает, что с момента строительства, например в рубленой бане, не получится мыться примерно год;
• камни находятся в нижней зоне теплового воздушного пирога, что отрицательно сказывается на микроклимате и качестве пара;
• высокая интенсивность образования конденсата;
• уменьшается эстетичность здания. Поэтому трубу лучше устанавливать сзади бани, привязывая к ней печку, а не наоборот;
• нужно дополнительное крепление трубы из-за ее парусности.

Если приведенные недостатки не являются критическими, идем дальше.

Достоинства и недостатки вывода трубы через стену

Дымоход, расположенный в горизонтальной плоскости, обладает множеством плюсов и минусов. К положительным моментам относят следующее:

1. Грамотное исполнение проекта деревянного дома позволяет вписать дымоход в общую его конструкцию.
2. Экономия пространства в помещении, поскольку наружное расположение канала сохраняет внутренний объем дома.
3. Простота сборки и установки в отличие от традиционной технологии монтажа через верхнюю конструкцию здания. Вывод трубы через стену исключает нарушение целостности перекрытий между этажами строения и/или его кровлей.

Среди отрицательных моментов отмечают следующее:

1. Необходимость утепления внешних стенок дымохода.
2. Наружное расположение канала требует установки под ним горизонтального участка.
3. По мнению специалистов, внешняя газоотводящая труба имеет небольшой КПД.
4. Возникновение определенных трудностей при совмещении дизайна конструкции с экстерьером сооружения.

Сколько стоит построить дом своими руками 2022?

Стоимость постройки дома своими руками в 2022 году зависит от многих факторов, таких как выбранный тип дома, его размеры, материалы, используемые для строительства, расположение, а также от инфляции и изменения цен на строительные материалы. Поэтому точно определить стоимость постройки дома невозможно без учета конкретных условий и требований.

Однако, если рассматривать средние цены на строительные материалы и работу, то можно ориентироваться на примерную стоимость. Например, для строительства дома размером 100-150 квадратных метров из кирпича или блоков стоимость может составлять от 2 до 4 миллионов рублей, в зависимости от выбранных материалов и услуг.

Также стоит учитывать, что при постройке дома своими руками необходимо учитывать затраты на инструменты, технику, коммуникации и т.д. Однако, если имеется опыт в строительстве и навыки ремонта, то построить дом своими руками может быть экономически выгодно.
