Изготовление колпака на трубу дымохода — разнообразие видов, размеры и важность установки. Преимущества и чертежи колпаков (дефлекторов)

Через дымоход выводится наружу смесь газов вместе с продуктами сгорания топлива из каминов, печей и отопительных котлов. На примере частных домов можно заметить, что вершину трубы часто украшает специальный козырек или колпак, аналогичный зонтику.

Преимущества и недостатки колпаков

Пожалуй, стоит начать с оглашения очевидных плюсов, свидетельствующих в пользу использования колпаков:

• Надежная защита от мусора и осадков;
• Низкая вероятность того, что тяга будет опрокинута, ведь козырек снижает напор ветра и уберегает устье от задувания;
• Отсутствие возможности для птиц строить в вашем дымоходе собственные гнезда;
• Продление срока эксплуатации некоторых элементов внутри дымоходного канала в силу снижения количества осадков, попадающих в трубу.

Касательно недостатков, можно назвать следующие:

• Колпаки не увеличивают тягу в дымоходах, вопреки рекламным заверениям;
• Такие насадки препятствуют полноценному выходу продуктов горения, например, углекислому газу;
• В силу некоторых особенностей, некоторые газы с относительно маленькой температурой охладевают, восходя по трубе, что способствует обледенению дымоходов в холодное время года.

Защита на систему дымоотведения: польза или вред?

Разобраться со всеми требованиями законодательства и совместить их со своими потребностями и советами специалистов практически нереально. Тогда будем действовать логически: если есть ветер, то в правильно сконструированном прогретом дымоходе есть тяга.

Зонт на дымоход уменьшает пространство между оголовком и колпаком. При уменьшении этого расстояния скорость прохождения воздушных потоков над оголовком увеличится, а значит, и возрастет разряжение. Это только усилит тягу.

Если ветра нет, то тяга образуется из-за разницы давлений между выходом трубы из печи и ее оголовком.

Эти размышления верны только в том случае, если система дымоотведения сконструирована правильно и расстояние между оголовком дымохода и колпака не слишком маленькое.

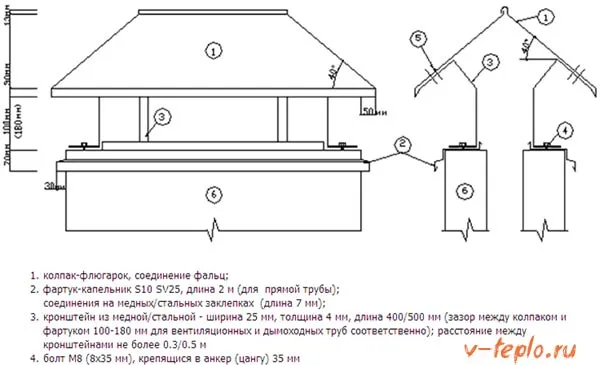

Конструкция колпака

Несмотря на то, что на сегодняшний день различают множество колпаков на кирпичные трубы дымоходов, которые отличаются друг от друга по форме, обязательные составляющие для их конструкции остаются неизменными.

В первую очередь цель такого приспособления заключается в защите трубы от осадков. Выполнять поставленную задачу помогают следующие три элемента: зонтик, фартук и кронштейны.

• Под зонтиком подразумевается верхушка колпака, которая независимо от формы служит защитой и может быть сделана разной формы. Фартук обычно устанавливают, если поверхность колпака плоская, и он препятствует затеканию влаги внутрь.
• Кронштейны являют собой специальные элементы, служащие для закрепления и соединения первых двух элементов посредством небольших металлических полосок, которые присоединяются при помощи сварки.
• В принципе, колпак на трубу дымохода вполне возможно сделать своими руками. Стоит только понимать, что неопытному мастеру на первых порах будут доступны только самые элементарные и примитивные модели, поскольку более сложные требуют определенной сноровки.

Знатоки советуют приобретать колпаки, в которых открывается крышка. Такая модель значительно облегчит процесс чистки дымохода.

Говоря о материалах, предпочтительно брать оцинкованную сталь. Она устойчива к процессам коррозии и сможет прослужить гораздо более долгую службу, чем любое другое необработанное железо.

Устройство накрывки

Конструкция предельно проста: он состоит из зонта, который защищает дымоходную трубу от атмосферных осадков, и капельника – приспособления, отводящего воду. Благодаря использованию колпака минимизируется образование наледи в зимнее время. Если же говорить о принципе действия, то описать его можно примерно следующим образом:

1. Потоки воздуха, которые поднимаются по трубе, встречаются с препятствием – дефлектором на дымоходе.
2. Скользящая по цилиндру струя воздуха поворачивает вверх, вследствие чего дым, выходящий из трубы, как бы подсасывается.
3. Это приводит к увеличению скорости движения разогретого воздуха по дымоходному каналу.
4. Колпак в это время защищает дымоходный канал даже во время движения воздуха благодаря тому, что в нем есть небольшие зазоры.
5. Если ветер движется по низу, то под дымником образуются воздушные вихри (они замедляют вывод дыма). Для устранения этого в конструкции колпака имеется обратный конус.

Типы колпаков на трубу дымохода

Несмотря на разнообразие форм, выделяют 5 основных видов колпаков:

• Колпаки с двумя или четырьмя скатами: желательно устанавливать на четырехугольные кирпичные трубы;

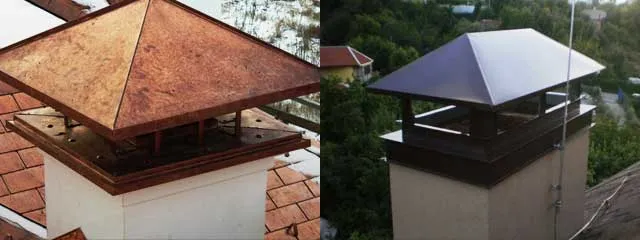

• Стандартные: к ним относятся колпаки в виде пирамидок, простые по форме и изготавливаются из листового металла;

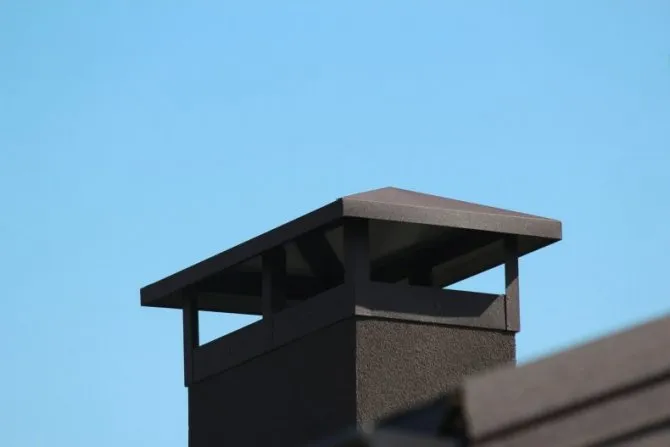

• Плоские: смотрятся довольно неплохо на крышах современных домов, однако, имеют некоторые недостатки. Например, при большом скоплении снега возникает большая нагрузка на кронштейны, которые в дальнейшем могут деформироваться;
• Полузакрытые: такие колпаки выглядят довольно интересно и эффектно, тем не менее, они не могут обеспечить достаточный уровень тяги;
• Круглые.

Формы дефлектора

Формы дефлектора или оголовка могут поражать своим разнообразием.

Поэтому нужно определиться, какая форма дефлектора будет идеально подходить для вентиляционной трубы, при этом аккуратно выглядеть.

• круглые,
• квадратные;
• вальмовые;
• конусные;
• шатровые;
• стандартные четырехскатные;
• с плоским зонтом;
• с полукруглым зонтом;
• остроконечные с четырьмя скатами и высокой крышей;

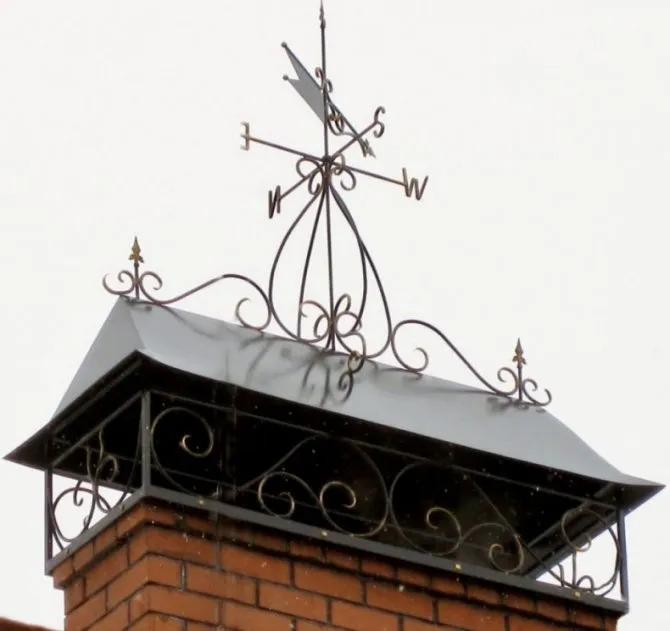

• с флюгерами.

Процесс изготовления

Нынче цены на качественные колпаки на трубу дымохода колеблются от трех тысяч рублей и выше, что в свою очередь является аргументом в пользу самостоятельного изготовления козырька. Конечно же, лучше начинать с простых моделей – меньше шансов на ошибку и больше вероятность того, что все получится.

Для работы вам понадобятся следующие инструменты и материалы:

• Оцинкованная сталь;
• Рулетка;
• Картон;
• Маркер или карандаш;
• Ножницы для резьбы по металлу;
• Кронштейны;
• Аппарат для сварки и рабочий костюм.

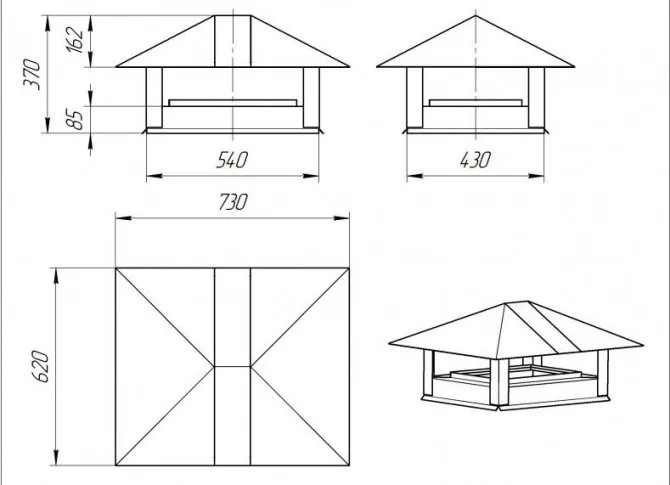

Начинать работу следует со снятия мерок и их перенесения на картон. В этом деле вам не обойтись без чертежа колпака на трубу дымохода. Все замеры должны быть точными во избежание ошибок или несостыковок.

Рекомендуют к меркам добавлять дополнительные несколько сантиметров с каждой стороны, чтобы колпак надевался легко. По правилам, диаметр зонтика должен быть больше, чем диаметр самой трубы, дабы края зонтика выступали за пределы дымохода и защищали его от попадания воды и мусора.

После того, как сделаны все замеры и расчеты, чертеж с картона переносится на лист стали, и вырезается заготовка при помощи специальных ножниц. Полученную заготовку располагают на удобной плоскости и начинают аккуратно сгибать по линиям, чтобы получить козырек нужной формы.

Важно, скаты козырька должны быть под углом не более 45 градусов. Затем изготавливают кронштейны из металлических пластин, которыми потом скрепляются зонтик и фартук. На готовый колпак наносится специальное покрытие, которое защищает металл от коррозии.

Крепление ветровой доски для металлочерепицы — пошаговая схема

Шаг 1: Крепление планки

Так как под черепицей также присутствует обрешетка, важно ее подровнять, как в предыдущем методе. Потом пора крепить планку, одна сторона которой закидывается поверх последнего ряда черепицы, а вторая свисает параллельно фронтону, плотно прижатая к торцам обрешеточных реек

Крепление осуществляется кровельными саморезами цвета черепицы, расстояние между ними выдерживают до 60 см, важно следить, чтобы они располагались как раз на уровне торцов обрешетки, ведь крепить к воздуху – глупо. Максимальная длина таких ветровых досок – 2 м, следовательно, по длине крыши придется положить несколько, делая нахлест от 5 см.

Шаг 2: Скрытие дефектов

Следует избегать сильного затягивания саморезов, чтобы не образовались некрасивые волны металла, исправить это будет уже тяжело, если не заметить вовремя. А вот царапины, которые неизбежно будут сопровождать весь процесс монтажа, лучше также устранить сразу после работ, а то коррозия не заставит себя ждать. Самый простой способ – их закрасить. Используйте для этого краску в баллончиках, только внимательно подбирайте цвет.

Рекомендации по установке

В зависимости от того, в какой стране вы проживаете, вы можете столкнуться с разными требованиями касательно установки козырьков.

Например, некоторые страны категорически против их использования, другие ставят ограничения на применение.

В первую очередь необходимо выяснить для себя, так ли уж он необходим и практичен. Например:

• Кирпичные дымоходы с боковыми отверстиями желательно оснащать двускатными зонтиками;
• Круглые трубы с большим процентом КПД категорически запрещается закрывать стандартным колпаком. Сюда будет уместен конусный зонтик с открытым соплом, которое точно не будет обледеневать во время морозов;
• На вертикальные трубы от котлов или печей можно устанавливать колпаки изготовленные из нержавеющей стали.

Уровни расположения светильников

На фото света в ванных комнатах отражены три уровня размещения приборов. В этой комнате монтируется освещение:

• верхнее,
• среднее,
• нижнее.

Потолочные светильники необходимы для удобства пользования комнатой. Они создают основной свет, освещают все зоны. В ассортименте светотехнической продукции можно найти варианты для комнаты любой площади с учетом стиля, особенностей дизайна. На верхнем уровне могут располагаться люстры, плафоны, используется точечный свет в ванной.

Потолочные светильники создают основной свет

Освещение среднего уровня называется рабочим. В этой зоне находятся источники света, обеспечивающие комфортность в проведении процедур. В большинстве своем для этих целей выбираются настенные модели.

Светильники среднего уровня обеспечивают комфортность в проведении процедур

Нижний свет не является обязательным элементом для создания должной комфортности. Это освещение является декоративным, используется для придания интерьеру оригинальности, создания особой атмосферы. Кроме того, установка светильников в нижней зоне позволяет выполнить визуальную коррекцию, расширить комнату, сделать ее просторнее.

Нижний свет создает особую атмосферу

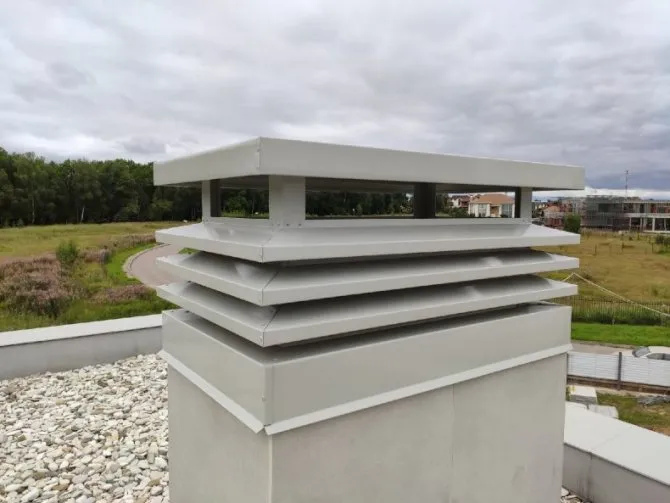

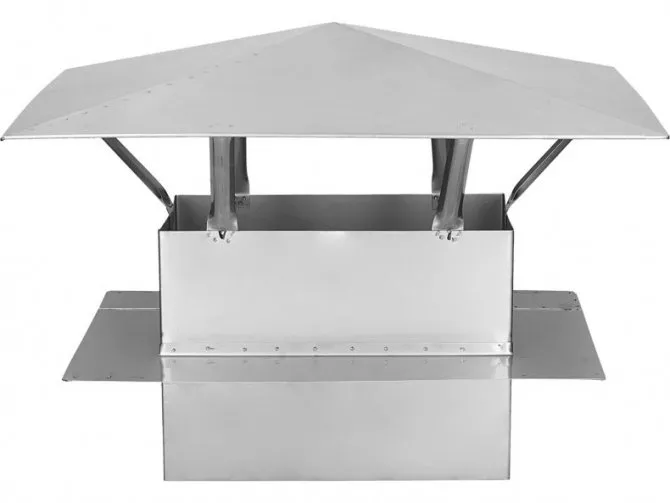

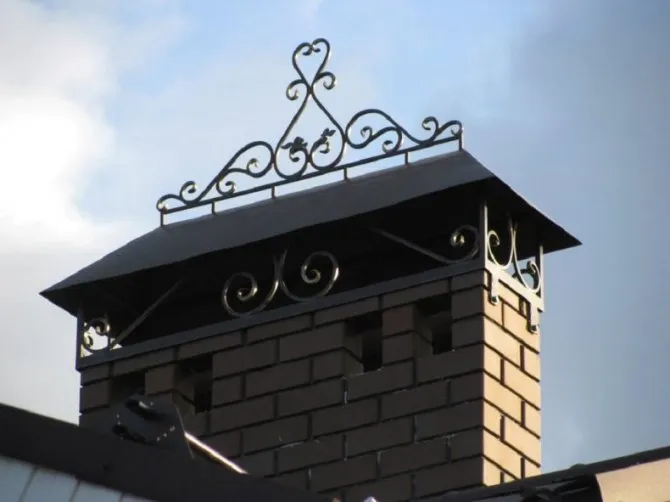

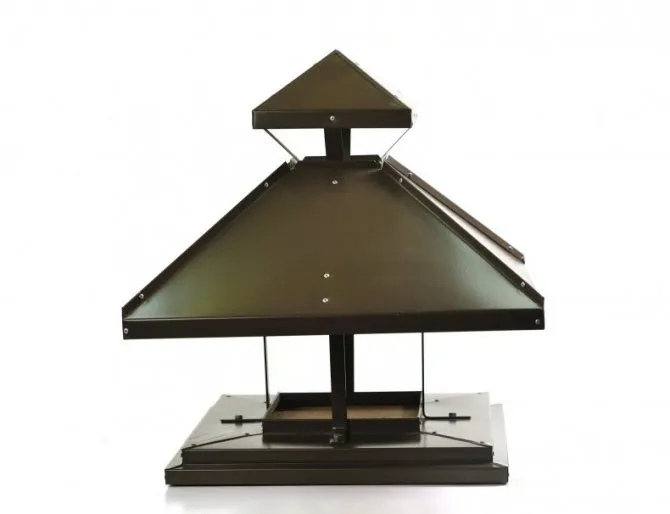

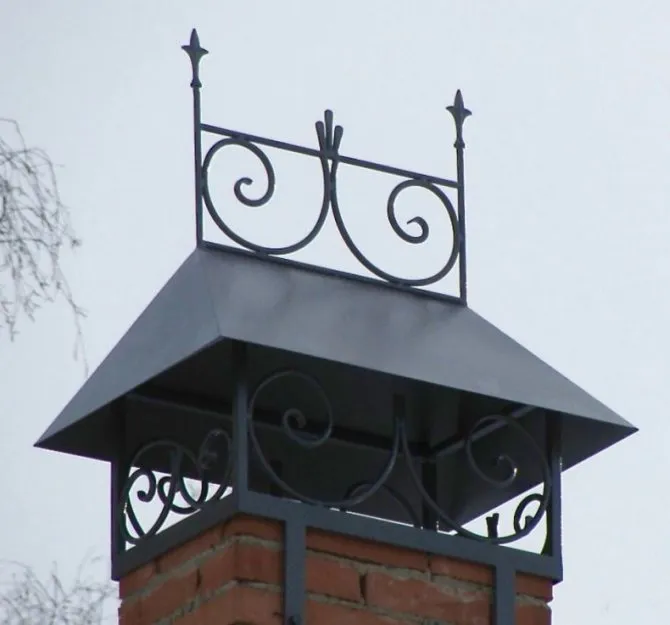

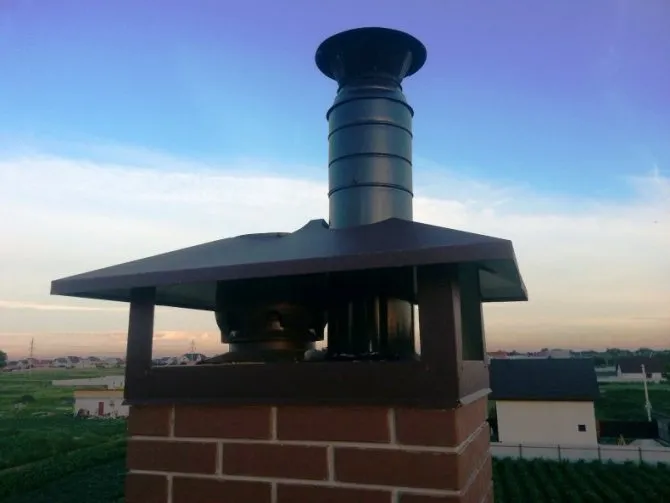

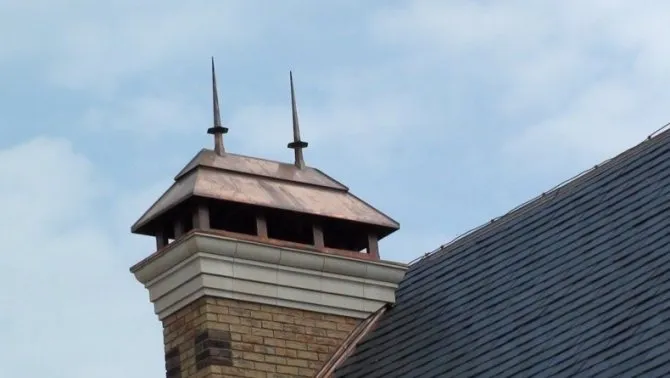

Фото колпаков на трубу дымохода
