Изготовление вентиляции для газовой плиты и котла в частном доме своими руками — соответствие требованиям к вентиляции кухни

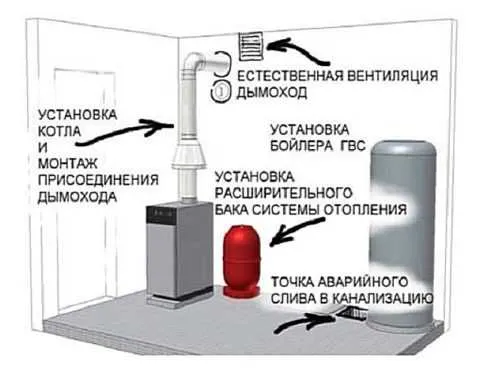

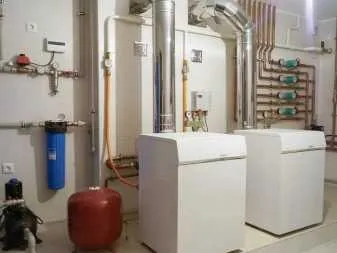

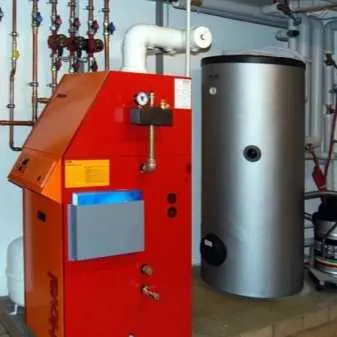

Требования, предъявляемые к помещению котельной с газовым котлом

Поскольку газовые котлы представляют собой устройства с высоким уровнем пожароопасности и взрывоопасности, строгие нормативы и требования применяются к помещениям с таким оборудованием. Соблюдение этих требований является обязательным условием при организации котельной. Если вас интересуют нормы вентиляции для кухни с газовой плитой и котлом, необходимо учитывать соответствующие нормы и рекомендации.

Основные требования к газовым котельным:

• Не допускается установка газовых котлов в жилых помещениях дома.
• Запрещено устанавливать котел вблизи от источников открытого огня.
• Одновременно в котельной допускается установка не более 4 газовых котлов, суммарная мощность которых не должна превышать 200 кВт.
• К котельным на базе газовых котлов с герметичной (закрытой) камерой сгорания не предъявляются требования, устанавливающие минимальный объем помещения.
• Минимальный объем котельной для газового котла с открытой камерой сгорания определяется исходя из мощности котла:
  • До 30 кВт — 7,5 м³;
  • От 30 до 60 кВт – 13,5 м³;
  • От 60 до 200 кВт – 15,0 м³.
• В помещении котельной высота потолка для газового котла должна быть не меньше 2,2 м.
• Требуемая площадь помещения для газового котла выбирается из расчета 4 кв.м на один газовый котел.
• Котел устанавливается таким образом, чтобы был обеспечен беспрепятственный подход к нему с любой стороны. Расстояние между передней поверхностью котла и противоположной стеной должно обеспечивать удобство обслуживания котла и составляет не менее 1 м.
• Пол в помещении котельной должен быть выполнен из негорючих материалов.
• При установке напольного котла, поверхность пола должна быть выровнена.
• В помещении с газовым котлом должна быть предусмотрена приточная вентиляция. Размер вентиляционного отверстия должен быть не менее 200 кв.см и зависит от источника приточного воздуха. Если приток воздуха поступает из соседнего помещения здания, то минимальный размер вентиляционного отверстия должен определяться из расчета 30 кв.см на 1 кВт мощности котла. Если воздух поступает непосредственно с улицы, то для газового котла достаточно приточной вентиляции размером 8 кв.см на 1 кВт.
• Нижний край вентиляционного отверстия должен находиться на уровне не выше 30 см от пола. В случае если установлен котел, работающий на сжиженном газе, то вентиляцию располагают на уровне пола, при этом вытяжной канал должен располагаться с уклоном в направлении наружного отверстия.
• Дверной проем, ведущий в котельную должен иметь минимальную ширину 0,8 м.
• Если устанавливается котел с открытой камерой сгорания, то в помещении нужно предусмотреть окно от 0,25 кв.м. Если используется котел с закрытой камерой, то такое окно не требуется.
• В котельную должно быть проведено электроснабжение с индивидуальным автоматом защиты и заземлением.
• На каждой газовой магистрали, подведенной котлу необходимо установить запорный узел.

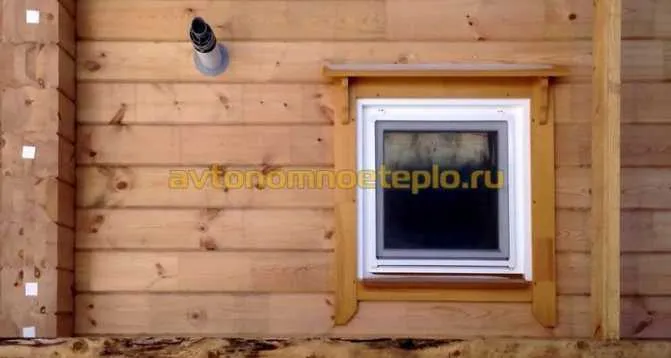

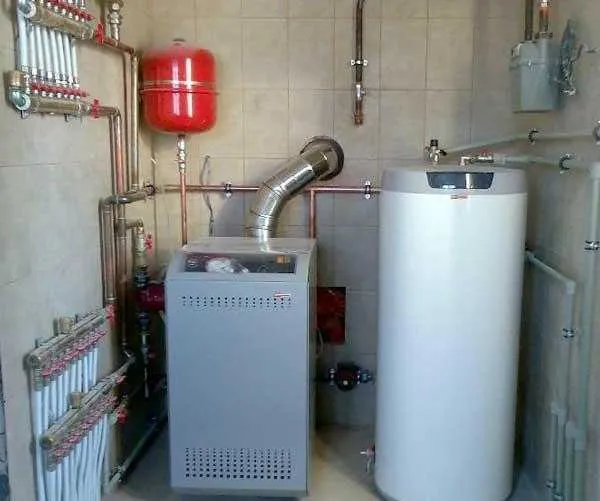

• Для отведения продуктов сгорания нужно установить газонепроницаемый дымоход, диаметр и высота которого должны соответствовать характеристикам котла. Минимальная высота дымохода не должна быть ниже, чем конек крыши здания для предотвращения возникновения обратной тяги.

Как организовать приток воздуха

Для того, чтобы в кухню, где установлено газовое оборудование, постоянно поступал свежий воздух, существуют специальные приточные устройства.

Типы приточного оборудования:

• Приточный клапан, встраиваемый в раму пластикового окна. Может функционировать в ручном или автоматическом режиме. При сильных морозах может выйти из строя, так как подвержен обледенению.

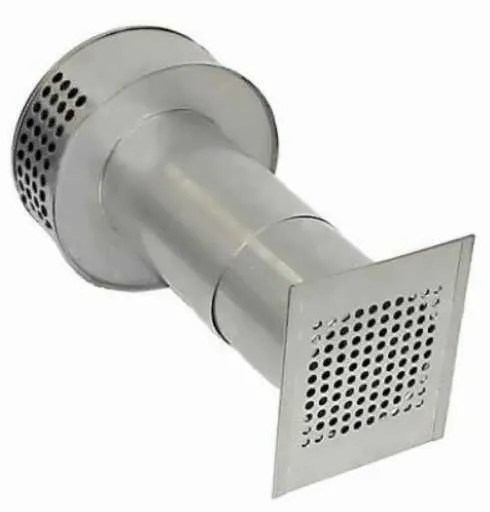

• Приточный клапан, встраиваемый в стену. Для его монтажа делают отверстие в наружной стене. Может эксплуатироваться как ручным, так и автоматическим способом.
• Устройство для проветривания помещения, которое включается от электросети. Его прикрепляют на нижнюю филёнку пластиковой двери. Выполняет функцию фильтрации и прогрева воздушного потока.

Любой тип вентиляции под газовый котел, колонку или плиту можно при желании установить самостоятельно.

Нормативная база при устройстве вентсистемы

Стандартные требования к помещению с котлом прописаны в СНиП II-35-76 «Котельные установки». В частности, в них указано:

• в котельной оборудованной газовым котлом необходимо установить вентиляцию, причем выход воздуховодной трубы монтируется на потолке;
• рядом с каналом для дымохода пробивают еще один, для чистки дымохода от сажи. Его расстояние должно быть ниже на 30 см от основного;
• ветровые массы поступают в котельную через вентканал, если котел находится на кухне, то через вентиляционную решетку в дверях;
• чтобы рассчитать необходимый приток воздуха, нужно знать мощность газового оборудования;
• если приток ветровых масс с улицы, то на каждый 1 кВт мощности котлоагрегата – от 8 см2 продухов;
• если воздух поступает из соседних комнат, то на каждый 1 кВт мощности котлоагрегата от 30 см2 продухов.

Не стоит пренебрегать этими правилами, особенно если монтируется вентиляция в котельной частного дома своими руками. С остальными требованиями также стоит ознакомиться с помощью нормативов СНиП.

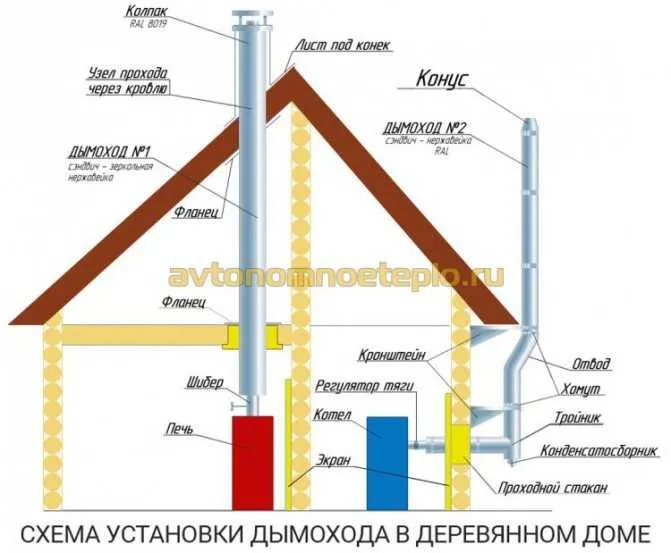

Процесс монтажа

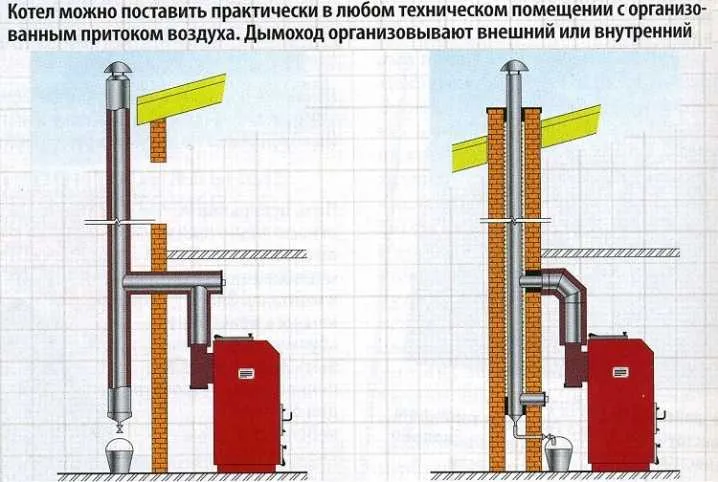

Дымоход может иметь как внутреннее (в доме), так и внешнее расположение (вне дома). Рассмотрим процесс монтажа каждого варианта.

Вне дома

• Присоединить горизонтальный участок сэндвич трубы, который пройдёт через стену к патрубку котла;
• изолировать этот участок и само отверстие в стене;
• прикрепить тройник с ревизией и установить заглушку;
• нарастить последующими звеньями трубу до нужной высоты. В качестве крепёжных элементов используются кронштейны, которыми труба крепится к стене с шагом от 2 м;
• присоединить сверху конструкции конусообразный наконечник;
• усилить стыки хомутами;
• окрасить поверхность трубы термостойкой краской.

В доме

• разметить места выхода дымохода в перекрытиях и кровельном покрытии;
• вырезать проёмы в конструкциях;
• соединить патрубок котла с переходным адаптером;
• присоединить тройник и ревизию;
• прикрепить лист стали и установить основной кронштейн;
• нарастить трубу до нужной высоты;

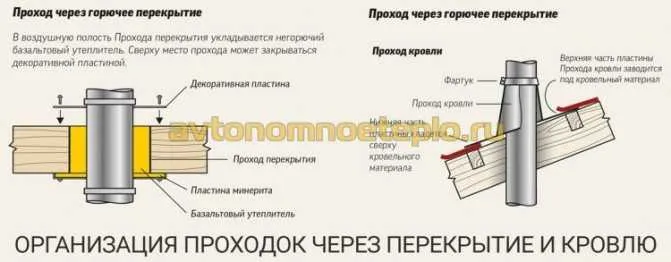

• в месте перехода перекрытий монтировать защитную конструкцию (проходной патрубок) из оцинкованной стали, в которой нужно вырезать отверстие чуть больше диаметра дымохода. Затем заготовку одевают на дымоход и крепят её к стенкам проёма в перекрытие;
• зафиксировать дымоход стенными кронштейнами и усилить стыки с помощью хомутов;
• установить защитный наконечник сверху трубы.

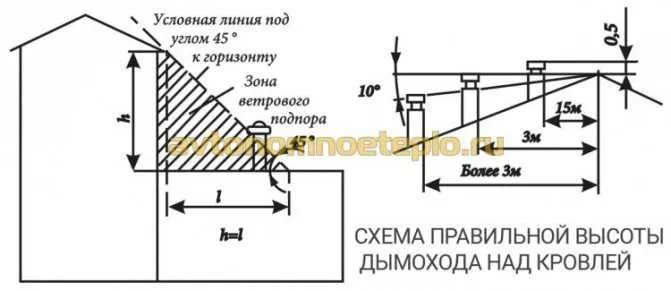

Выходной участок вентканала над кровлей должен возвышаться:

1. над коньком кровли или парапетом не менее, чем на 0,5 м, если дымоотводная труба находится на расстоянии не более 1,5 м от парапета и верхнего ребра крыши;
2. выше конька или парапета или быть на их уровне, если труба на расстоянии 1,5 — 3 м от конька и парапета;
3. быть не ниже условной линии, проведённой от конька под углом 10º — если высота флюгарки относительно конька более 3 м;
4. над плоской кровлей не менее, чем на 50 см.

Смотрите видео по устройству дымохода:

Повышение эффективности вентиляции в котельной

Посмотрим, как сделать вытяжку в котельной частного дома надежной и эффективной.

Важным элементом качественной системы вентиляционной для газовой отопительной аппаратуры является правильно обустроенный дымоход. Обычно он выполняется из цилиндрической трубы оцинкованной либо нержавеющей. Размер дымохода по диаметру должен отвечать требованиям паспорта оборудования.

Существуют специальные таблицы, которые на основе мощности и других параметров оборудования – объема комнаты, отметки потолка, допускаемой скорости потока – определяют диаметр вентиляции для газового котла, а на практике для мощности порядка тридцати киловатт принимают диаметр приточного продуха 150 миллиметров.

Обычно в отверстие, размещенное на отметке порядка 300 мм над отметкой пола, вставляется отрезок вентиляционной трубы из пластика. Снаружи продух закрывают сеткой из металла или пластика. Обратный клапан отсекает для воздуха выход наружу. При обустройстве вентиляции требуется четко выполнить все требования паспорта котла.

Габариты для помещений с другими котлами

Кроме газового оборудования, существуют и другие приборы, работающие на электричестве, твердом или жидком виде топлива. Для бойлерных, обслуживающих разные типы оборудования, разработаны свои стандартные правила.

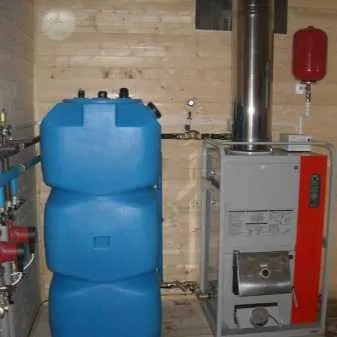

На жидком топливе

Котлы подобной категории используют для работы мазут, масло, дизельное топливо. Они издают сильный шум и специфический запах. Из-за этих факторов жидкотопливную котельную лучше разместить в отдельном строении, можно в гараже. Для удобства следует позаботиться о звукоизоляции, а металлические двери дополнить уплотнителем, он в какой-то степени поможет удерживать шум и запах.

Производя расчет параметров комнаты, учитывается 4,5 кв. м для установки котла и место для хранения топлива. В крайнем случае топливный бак можно определить вне помещения. В котельной нужна хорошая вентиляция, внизу стены предусматривается окно с возможностью проветривания. Жидкотопливные бойлерные оборудуют крайне редко из-за жестких требований пожарной безопасности.

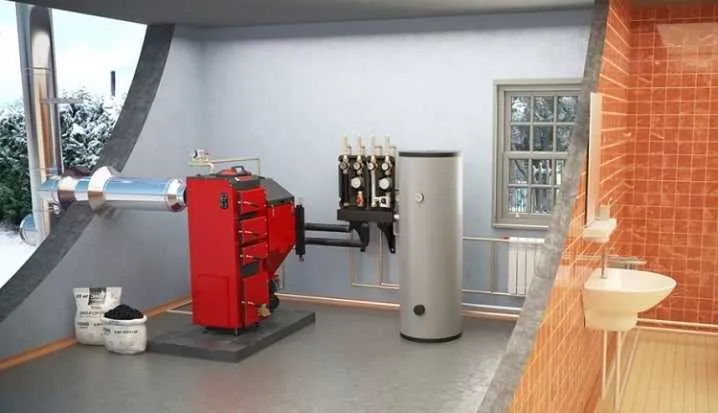

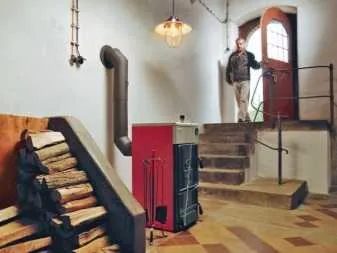

На твердом топливе

К твердым видам топлива относятся дрова, всевозможные евродрова, пеллеты, топливные брикеты, уголь и торф. Весь этот ассортимент не взрывоопасен и стоит дешевле газа, но уступает ему в комфортности. К тому же такие котлы имеют низкий КПД, всего 75%. Требования по ГОСТу для твердотопливной бойлерной менее жесткие, чем для газового оборудования. Комната должна располагать размерами 8 кв. м и находиться в отдельном строении. Но иногда ее обустраивают в помещении ниже жилого уровня.

Проводка в комнате должна быть скрытой, лучше, если она проходит внутри огнеустойчивых труб, и иметь пониженное напряжение (42 В) для питания розеток. Для оборудования выключателей применяется максимальная герметичность.

Для твердотопливных котельных важна приточно-вытяжная вентиляция, поступление свежего воздуха дает возможность топливу лучше разгораться. Сечение вытяжки для цокольного этажа рассчитывается по схеме – 1 киловатт мощности котла на 8 кв. см. Для подвального помещения размеры сечения увеличиваются до 24 кв. см на кВт мощности. В нижней части стены устанавливают приточное окно.

Дымоход должен быть прямым, в крайнем случае иметь минимум колен. Хорошо, если сечение трубы совпадает с диаметром входного отверстия, но не сужается переходником. Вывод трубы наружу производится благодаря узлу из огнестойкого материала, установленного на выходе дымохода через крышу или стену. Топочные комнаты с твердым топливом необходимо оборудовать противопожарным щитом и огнетушителем.

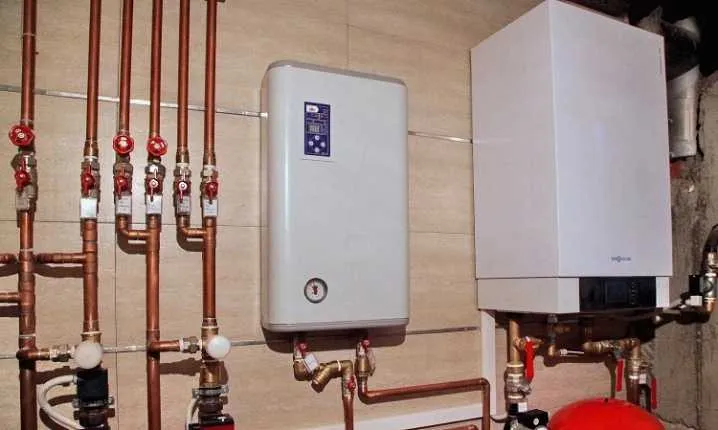

На электричестве

Котлы, работающие на электричестве, наиболее безопасны и комфортны. Но прежде чем решиться на их установку, следует взвесить все «за» и «против», каждый из аргументов достаточно весом и может повлиять на выбор владельца. Начнем с положительных моментов.

• Обогревательный котел такого типа опасен не более любого бытового электроприбора, находящегося в доме.
• Для него не нужна специальная комната, для установки вполне подойдет кухня, санузел, прихожая.
• Нет необходимости оборудовать специальную вентиляционную систему.
• Котел не имеет опасных продуктов горения.
• Не издает шума и запаха.
• Его КПД приближается к 99%.

Основным минусом данного вида оборудования является полная зависимость от внешней подачи электроэнергии. Установка котлов в районах с частым перебоем электричества нецелесообразна. Для зданий с площадью около 300 кв. м понадобится котел мощностью 30 кВт. Отопительную систему необходимо оборудовать стабилизатором, предохранительными автоматами. Проводка в доме должна быть новой и усиленной.

Есть еще один существенный минус обогрева дома с помощью электроэнергии – это стоимость такого отопления, она самая высокая среди всех известных способов. Какой бы вид отопительной системы ни был выбран, необходимо соблюдать рекомендации по ее установке и эксплуатации.

Требования нормативов по воздухообмену

При проектировании вентиляции в кухнях с газовыми плитами необходимо соблюдать требования как санитарных, так и противопожарных норм (ГОСТов, СНиПов, СанПиНов и СП). Газоснабжение квартир и коттеджей является несомненным благом, так как позволяет существенно снизить траты на коммуналку. Но есть ряд моментов.

Оба варианта поставки: транспортируемый по трубам магистральный газ и СУГ из газгольдера или баллона – это источник опасности. Пренебрегать предписаниями и забывать о правилах безопасности нельзя.

Проектирование и монтаж кухонь с бытовыми плитами на газу регламентируются сразу несколькими документами. Плюс еще есть всевозможные рекомендации, основанные на приведенных нормативах

Если вытяжку и приток воздуха в газифицированной кухонной комнате организовать неправильно, то помещение может стать источником серьезных проблем, связанных с открытым огнем и возможным взрывом «голубого топлива».

Газовые плиты разрешается устанавливать как в частных домах, так и в многоквартирных. Высотой здания могут быть не более 10-ти этажей. При этом помещения для них должны иметь окно и быть хорошо освещены естественным солнечным светом.

Если вытяжка воздуха в кухне с газовой плитой будет недостаточной, то при затухании конфорки либо порыве трубы газ станет накапливаться в комнате и рано или поздно взорвется

Кухня для установки газовой плиты должна:

• быть с потолками высотой от 2,2 м и выше;
• иметь вентиляцию с естественным притоком/удалением воздуха;
• иметь окно, у которого есть открывающаяся створка либо в верхней части фрамуга или форточка.

Кубатура помещения с бытовой плитой на газу должна быть по минимуму (а лучше больше):

• 8 м3 – при двух конфорках;
• 12 м3 – при трех конфорках;
• 15 м3 – при четырех конфорках.

В отдельных случаях допустимо слегка отходить от этих норм, но только при условии согласования таких отклонений с проверяющими от МЧС и других контролирующих органов.

Чтобы с плитой не возникло проблем, воздуха в кухне должно хватать для горения газа, а также он должен постоянно замещаться новым уличным

При организации воздухообмена в кухне важно следить, чтобы новый воздух поступал исключительно с улицы. Это исключит попадание в кухонное помещение воздушных масс с лишними запахами и влагой, а также низким содержанием кислорода

Только метана или пропан-бутана плитке на газу для работы мало.

Норма воздухообмена для кухни с газовой плитой – 100 м3/час. При этом в большинстве многоквартирных домов вентканалы шириной 130–150 мм общей системы вентиляции рассчитаны на поток до 180 м3/час.

Требуется лишь обеспечить требуемый приток воздуха извне. В частном доме все зависит от проекта. Здесь надо на конкретном примере смотреть, на что рассчитана имеющаяся вентиляционная система.

Требования к газовой котельной в доме из дерева

Основные правила установки настенного газового котла в деревянном доме, затрагивают три важных области:

1. Нормы, оговаривающие минимальные требования к котельной.
2. Правила подключения системы дымоудаления и вентиляции.
3. Существующие правила пожарной безопасности.

Допустимые нормы обустройства газовой котельной внутри деревянного здания, оговаривают типы и виды внутренней отделки, систему безопасности, наличие пожарной сигнализации и средств пожаротушения.

Для установки котла в деревянном доме, нужно строгое соблюдение существующих требований. Газовая котельная является местом повышенной пожарной опасности, что потребуется учитывать при обустройстве.

Нормы помещения котельной

Требования к установке напольного газового котла отопления в деревянном доме, учитывают особенности эксплуатации и повышенную пожарную опасность, связанную с конструкционным материалом здания. В связи с этим, нормы указывают на необходимость соблюдения следующих требований:

• Объем помещения котельной рассчитывается, исходя из общей производительности отопительного оборудования. Газовый котел до 30 кВт, устанавливают в изолированном помещении не менее 9 м³. При условии, что высота потолков будет не менее 2,5 м.
• Разрешается расположение газового котла в любом техническом помещении деревянного дома. Санитарные нормы запрещают устанавливать отопительное оборудование в жилых комнатах, а также кухнях-гостиных. Некоторые ограничения затрагивают месторасположение котла в доме. Нормы ППБ запрещают оборудовать помещение котельной в подвале, но допускают, с несколькими оговорками, установку газового котла в цокольном этаже.
• Котельная огораживается от жилых комнат стеной. Для увеличения огнестойкости, стены покрывают специальными пропитками. В котельной устанавливают дверное полотно с минимальной шириной 80 см, не прилегающее внизу к коробу, для постоянного притока свежего воздуха.
• Обязательно наличие естественного освещения, а также форточки для проветривания.

Организация вентиляции и дымоудаления

В деревянном доме, особое внимание уделяют установке приточно-вытяжной вентиляции и правильному подключению системы дымоотведения. Минимальные требования, распространяющиеся на котельную:

• Устройство вытяжки – диаметр вентиляционного канала, рассчитывается исходя из производительности котла – 8 см² на каждый киловатт мощности.
• Установка трубы дымоотведения осуществляется с соблюдением противопожарных расстояний и разрывов. Высота дымохода, рассчитывается, в зависимости удаленности от козырька кровли. Оголовок трубы нельзя закрывать декоративными элементами. Для увеличения характеристик тяги, рекомендуется установить дефлектор.

Не допускается, чтобы горизонтальный участок дымохода, имел суммарную длину более 3 метров. На всю систему дымоотведения, разрешается установить не более 2 поворотных муфт.

Некоторые требования к дымоходам и приточной вентиляции, оговариваются в правилах пожарной безопасности.

Пожарные нормы для котла на газе в доме из дерева

Пожарные правила затрагивают: размещение котла, обустройство котельной и монтаж системы дымоотведения:

• Размещение котла – оптимально использование под нужды котельной, отдельно стоящего здания, изготовленного из негорючих материалов: керамического или силикатного кирпича, пеноблоков, газобетона и т.п. Допускается установка котельной в доме, при условии, соблюдения условий ППБ.
• Пол и стены котельной облицовывают негорючими материалами. Если такой возможности нет, требования по пожаробезопасности, оговаривают необходимость частичной защиты поверхностей в месте расположения котла и проведения дымохода. Стены и пол защищают негорючими базальтовыми утеплителями. Дополнительную защиту, обеспечивают специальные противопожарные составы. Потребуется предварительная подготовка стен, потолка, полов, посредством обработки мастиками или пропитками, с высокой степенью огнестойкости.
• При прохождении дымохода через плиты перекрытия и кровлю, используют специальную противопожарную разделку.

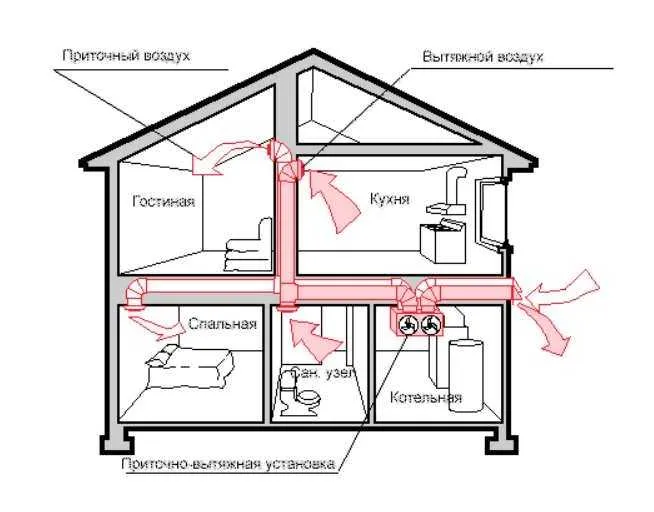

Зачем нужна система циркуляции воздуха

В такой маленькой и герметичной котельной нужно очень эффективная вентиляция, здесь скорее всего есть нарушения по габаритам

Несмотря на развитие высокотехнологичного газового котельного оборудования количество отравлений и смертей от угарного газа велико. Общая слабость и головная боль – это меньшее, что может почувствовать человек. Игнорирование общепринятых норм понижает работу отопительного оборудования. Только при непрерывной подаче воздуха обеспечивается нормальная работа котла, а при недостатке кислорода топливо полностью не сгорает. Это значит, что выработка тепла будет минимальной.

Необходимо понимать, что если еще на начальных этапах проектирования постройки в схеме, котельная находится отдельно от дома, воздух, который циркулирует в помещении, будет использоваться котлом. При установке не пластиковых дверей, окон в котельной будет достаточно воздуха. При установке современных пластиковых окон, дверей свежий воздух циркулировать с улицы не будет. Котел работая, разряжает воздух, значит, мощность оборудования будет снижаться. Высокая вероятность, что угарный газ попадет в котельную

Данный пример подтверждает важность вентиляционной системы в любом помещении

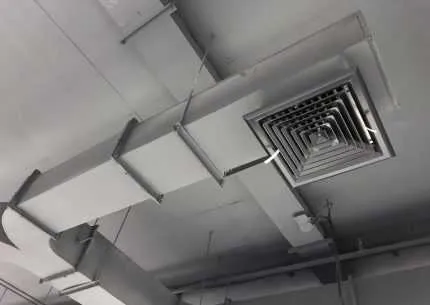

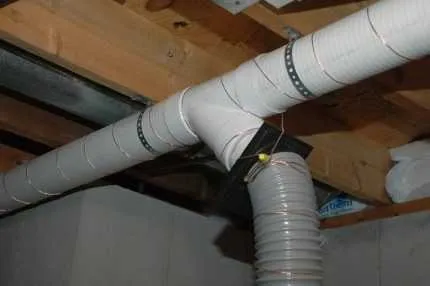

Материалы воздуховодов в газовых котельных

Правильно подобранный материал для воздуховода обеспечивает более длительную эксплуатацию вентиляции.

В соответствие с действующими стандартами в качестве материала для организации вентилирования помещений с газовым оборудованием может использоваться:

• кирпич;
• керамика;
• асбест;
• оцинкованная и нержавеющая сталь.

Применять пластик для воздуховодов нежелательно, т.к. это снижает огнестойкость конструкций. В некоторых нормативных актах (к примеру, пункт 7.11 СНиП 41-01-2003) указывает на то, что воздуховоды могут быть частично сделаны из горючих материалов.

При использовании пластиковых элементов нужно помнить, что наличие горючих элементов в конструкции затруднит ввод в эксплуатацию котельного оборудования и приемку его сотрудниками газовой службы

Вне зависимости от того, какой материал будет использован, все вентиляционные каналы, проходящие через холодные зоны, нужно утеплять. В этих местах может уменьшиться тяга, образоваться конденсат, а сам вентканал котельной с газовым котлом может замерзнуть и перестать выполнять свои функции. Именно поэтому лучше протягивать трубы по теплому контуру, исключая вероятность их промерзания.

Кирпичные вытяжные каналы

Кирпич недолговечен, т.к. из-за температурных перепадов на его поверхности образуется конденсат, приводящий к разрушению материала. Если кирпичная кладка берется в качестве материала для шахты, то дымоотвод собирается из одноконтурных оцинкованных металлических труб, толщина которых зависит от температуры выделяемых газов.

Керамические вентиляционные трубы

Воздуховоды из керамики универсальны, удобны в эксплуатации и долговечны. Принцип их сборки схож с технологий устройства керамических дымоходов. За счет высокой газоплотности они устойчивы к сильным загрязнениям разного плана и агрессивным химическим средам.

Но в таких вытяжках необходимо устанавливать конденсатоотводчики, т.к. керамика хорошо впитывает влагу. Конструктивно такая вытяжка состоит из 3 слоев:

• внутренний слой из керамики;
• средний изоляционный слой из камня и минваты;
• внешняя керамзитбетонная оболочка.

Эта вентиляционная система не может иметь больше трех колен. Внизу керамического дымохода устанавливают капельник и ревизию.

Стальные воздуховодные пути

Стальные вытяжные каналы удобны и практичны.

Металлический дымоход в газовой котельной может иметь прямоугольную или округлую в сечении форму, но в этом случае ширина одной его стороны не должна превышать ширину второй в 2 раза

При монтаже стальной системы вентилирования нужно придерживаться следующих рекомендаций:

1. Сбор сегментов производится по методу «труба в трубу».
2. Стеновые кронштейны крепятся с шагом не больше 150 см.
3. Длина горизонтальных сегментов должна быть не более 2 м, если в системе не предусмотрена принудительная тяга.

По стандартам толщина стальных стенок должна быть не меньше 0,5-0,6 мм. Температура газа, который вырабатывают котлы, составляет 400-450 С, из-за чего тонкостенные металлические трубы могут быстро прогореть.

Какой площади должно быть помещение

В деревянном доме котлы устанавливают на расстоянии 40 см от стен

Размеры котельной в частном доме для газового котла регламентирует СНиП. Обусловлены параметры мощностью оборудования.

Правила следующие:

• При мощности до 30 кВт для обустройства агрегата на газ требуется 7,5 м². Высота комнаты около 2,5 м, поэтому при установке на кухне нужно рассчитывать кратность воздухообмена.
• Для отопителя в 60 кВт нужно 15 м³.
• Площадь котельной в частном доме для газового домашнего котла с показателями до 150 кВт составляет 15 м² при высоте не менее 2,5 м.
• Кубатура кочегарки для агрегата мощностью до 350 кВт составляет не менее 20 м³.

На деле площадь помещения должна быть больше. Ведь рядом с агрегатом нужно разместить обслуживающую и измерительную аппаратуру, чтобы к любым элементам и аппарату сохранялся свободный доступ.

Размер пеллетной котельной в доме

Пеллетная котельная

Если централизованная подача газа отсутствует, вместо газового котла устанавливают пеллетный. Такой вариант твердого топлива привлекает своей эффективностью и возможностью автоматизации. Пеллеты можно хранить в специальном бункере, откуда они по мере надобности подаются в котел.

Бункер и отопитель ставят в разных помещениях или за перегородками. Размеры отсеков зависят от габаритов. Обычно бункер не превышает 6 м³. Этого достаточно для отопления 400 м². в течение 6 месяцев. Для хранилища требуется площадь в 4 м². Габариты помещения под котел рассчитываются стандартным образом.

Расположение бункера и пеллетного котла в одном помещении запрещено. По требованиям СНиП бункер объемом более 0,8 м³ монтируется в отдельном отсеке.

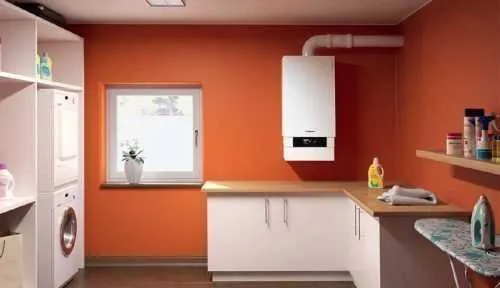

Размещение котла в кухне, кладовой или коридоре

Котлы разрешено устанавливать в кухне, если кубатура помещения составляет 21 м³

Если мощность аппарата не превышает 60 кВт, допускается установка в хозяйственные помещения в доме. Газовые службы разрешают монтаж, если кубатура кухни составляет 21 м³ или кухни-столовой – 36 м³.

Устанавливают здесь как напольные, так и настенные котлы. Оборудование – насосы, смесители, распределители, коллекторы, обычно стараются закрепить над аппаратом и замаскировать шкафом. Кроме требования свободного доступа, никаких ограничений к установке не предъявляют.

Плюс такого расположения: дымоход нет нужды выводить на крышу. Достаточно вывести трубу на фасад.

Окно в котельной

Обязательное требование – открывающееся окно. Конструкция его строго оговаривается ГОСТ Р 56288-2014. Окно относится к категории легкосбрасываемых. Располагаться может на стене, на потолке или в приямке.

Его назначение – уберечь здание от взрыва. При аварии ударная волна выбивает окно и за счет этого не повреждаются несущие конструкции дома.

Площадь остекления рассчитывается исходя из параметров помещения:

• при площади котельной до 9 м² ставят окно площадью не менее 0,8 м²;
• в помещении более 9 м² площадь стекла – не рамы, рассчитывают из соотношения – 0,03 м² на 1 м³.

Вместо стекла ЛСК допускается ставить однокамерный стеклопакет толщиной до 4 мм. Поликарбонат, небьющееся стекло, армированное использовать нельзя.

Требования к двери в котельной

Дверь обязательно оборудуется в котельной пристроенной. Из помещения внутри коттеджа – в цоколе, на кухне – отдельная дверь не нужна.

Исключение составляет котельная на пеллетах или на дровах. Здесь выход на улицу необходим.

Требования к двери в домашнюю котельную следующие:

• расстояние от двери в помещение до входной двери должно составлять не более 12 м;
• створка должна открываться наружу, чтобы облегчить выход из котельной;
• ширина дверного полотна превышает ширину котла на 20 см;
• створка должна соответствовать 3 типу с EI15 – стальная дверь с негорючим наполнением;
• порог перед входом должен превышать пол в коридоре на 10 см, чтобы предотвратить затопление при протечке.

Для спуска воды устанавливают канализационный трап.

Требования к стенам в котельной

К пристроенным или отдельным модулям предъявляют и определенные строительные нормы. Стены сооружают только несущих или самонесущих материалов – кирпич, пенобетон, газоблок. Такой материал выдерживает действие открытого огня в течение 120, а то и 180 минут.

Учитывается и несущая нагрузка. Вес бойлеров и расширительных бачков довольно велик. Кирпичная стена такую нагрузку выдержит.

Как проверить вентиляцию газового котла в частном доме?

Для проверки работы системы необходимо открыть окно или входную дверь, взять в руки обычную бумажную салфетку и поднести ее к отверстию вентиляционной шахты. Если салфетка плохо прижимается к отверстию, то это означает, что вентиляционная система работает плохо. Чаще всего это происходит из-за засорения канала или неправильно обустроенной вентиляционной системы.

Чтобы рассчитать производительность вентиляционной системы, вычисляют площадь дома, умножают полученный результат на 5 и добавляют 20%. Полученная величина является рекомендуемой производительностью вентилятора, который следует установить в частном доме.

Общая информация о котлах, их размещение

Их попадание в организм вызывает нарушения в процессах жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и про сам природный газ: он взрывоопасен и требует особого отношения при использовании.

В частных домах применяются различные газовые котлы, к которым предъявляются разные требования по воздухообмену. Для напольного оборудования большой мощности установлены требования по размещению. Такие агрегаты можно устанавливать в отдельном специальном здании, в пристройке к основному дому, на чердаке, цокольном этаже или в подвале.

К объектам, где располагается напольный газовый котёл, предъявляются дополнительные требования:

1. Площадь не менее 4 кв. м.
2. Объём помещения не менее 8 куб. м.
3. Высота потолка не менее 2,2 м.
4. Ширина входного проёмы не менее 80 см.
5. Наличие не менее одного окна с прямым выходом на воздух с открывающимися створками для проветривания.
6. Наличие открытой приточки воздуха – щель в стене или оконном профиле, через которую постоянно поступает кислород.
7. Т. к. объект относится к взрывоопасным, площадь остекления в нём должна превышать 0,05 кв. м. на 1 куб. м. объёма помещения.

Использование подвала и цоколя допускается с ограничениями, при выполнении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и дублирующей систем вентиляции, т. к. нарушение в работе конструкции воздухообмена приведёт к угрозе взрыва.

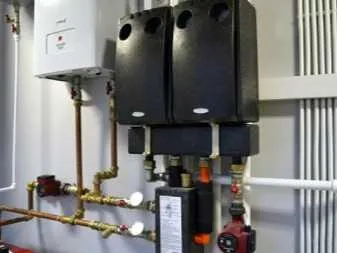

Чаще всего используются настенные котлы небольшой мощности. Средняя мощность таких нагревательных агрегатов 30 кВт. Они обеспечены продуктивной и удобной камерой внутреннего сгорания. К этому оборудованию предъявляются менее жёсткие требования по размещению. Настенные котлы можно размещать в подсобном помещении, на кухне или в ванной комнате.

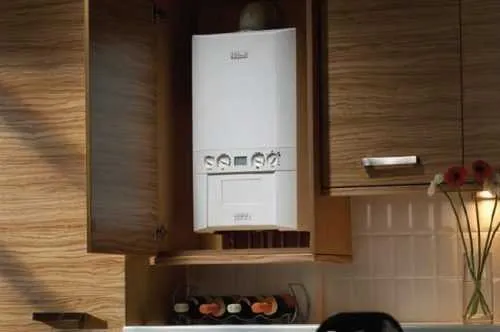

Настенный газовый котел можно разместить в кухне

1. Доставка объёмов кислорода, нужных для непосредственного процесса горения. При недостаточном поступлении свежего воздуха горение провоцирует выделение чрезмерного количества опасных соединений.
2. Создаются оптимальные условия для эффективной работы оборудования.
3. Выведение из помещения продуктов горения и самого газа в случае нарушения работы оборудования.

Классификация вентиляционных систем, которые используются в большинстве частных домов:

1. По принципу создания тяги: естественная или принудительная.
2. По направлению движения: приточная, вытяжная, комбинированная (коаксиальная).
3. По конструкции: канальная или целостная, не имеющая каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

1. Мощность прибора, его функциональные особенности.
2. Площадь помещения.
3. Нагрузка на котёл (частота использования).
4. Наличие окон, дверей.
5. Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и др.).

Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом

Как сделать вентиляцию в котельной частного дома

Правильный расчет принудительной и естественной конвекции воздуха начинается после анализа. Определяется общий объем помещения, расположение воздуховодов относительно отопительной установки. Устанавливать воздухозаборные решетки на двери или в окне не рекомендуется. Это может изменить направление воздушных потоков.

• Как сделать вентиляцию в бане своими руками;
• Создание грамотной вентиляции в подвале частного дома;
• Вентиляция в гараже своими руками.

Схема и расчет

Естественная приточная вентиляция без принудительной устанавливается, если дом не расположен в низине, рядом нет большого скопления деревьев, не расположены другие постройки. Они влияют на обмен, искусственно уменьшая его. Для надежности проектируют дополнительную систему с вентилятором.

Сначала рассчитывают кратность, по нормам она равна 3. Для технического помещения, площадью 15 м² и высотой потолков 2,4 она равна:

К=(6-2,4)*0,25+3=3,95

Рассчитаем эффективный воздухообмен по формуле:

W=K*V

Где:

W – воздухообмен, м³/час;

К – кратность;

V – объем пристройки.

Итого получается – 3,95*(15*2,2)=130 м³. Теперь можно вычислить рабочее сечение входного вентканала – 130/3600=0,036 м². Если будет использоваться труба круглого сечения, ее диаметр должен быть не менее 200 мм.

Эти данные учитывают при выборе канального вентилятора. Его производительность не меньше расчетного обмена. Для небольших площадей можно использовать лопастные модели, реже ставят центробежные.

Места установки элементов определяются до окончательного обустройства. Патрубок для поступления кислорода располагается в нижней части стены, выходной – в верхней зоне пристройки. Это нужно для естественной конвекции. Свободный доступ для обслуживания и ремонта. Защита от засорения входного отверстия – решетки. На выходной не должно влиять тепловое излучение от теплоснабжения.

Материалы и инструменты

Приточный клапан

Материал изготовления воздуховодов – пластик, оцинкованное железо или алюминий. Для автономного частного отопления можно использовать канализационные трубы расчетного диаметра. Дополнительно к ним купить переходники. На входной патрубок – защитную решетку, переходник с обратным клапаном.

Дополнительные материалы:

• Защитные гильзы для перекрытий.
• Крепление – саморезы, монтажные хомуты.
• Монтажная пена для герметизации пустот между гильзами и перекрытиями.

Инструменты – пила для обработки труб, рулетка, линейка. Для формирования отверстий в стене перфоратор со сверлом по бетону с коронкой. Проходной канал в кровле делается с помощью ножовки по дереву или бензопилы. Средства личной защиты – перчатки, очки, респиратор.

Монтаж

Работать рекомендуется в теплое время года. Рабочее место хорошо освещено, нет предметов, мешающих выполнению операций. Инструмент проверить на работоспособность, сделать пробную сборку воздуховодов по схеме.

Сначала намечают места формирования монтажных отверстий в стене и потолке. Входное располагается на высоте от 25 см по уровню земли. Выходное не проходит через стропила кровли. Их можно использовать для крепления патрубка.

Дальнейшие действия по организации системы своими руками.

1. Очистить проемы от пыли и грязи.
2. Установить проходные гильзы.
3. Выполнить монтаж труб.
4. Закрепить вертикальную часть, проверить надежность крепления.
5. Установить вентилятор, подключить его к электросети.

Для проверки нужно закрыть окна и дверь, включить отопление на 1-3 часа. В твердотопливных моделях должна появиться тяга, в используемых газ не срабатывает защита из-за дефицита кислорода в смеси. К выходному отверстию можно приложить плоский лист бумаги. Он должен оставаться на месте.

Выводы и полезное видео по теме

Видео познакомит с основными требованиями газовых служб к вентиляционному оборудованию котельных на территории РФ:

Установка вытяжного оборудования требует точности. Но нужно понимать, что для каждой газовой службы характерна своя трактовка норм, стандартов и законов.

Перед монтажом нагревательного оборудования частного дома и системы вентиляции в газовой котельной лучше проконсультироваться в той газовой службе, в которой придется получать разрешение на ввод в эксплуатацию.

Каким должно быть помещение для газового котла?

Помещение для газового котла должно соответствовать ряду требований, чтобы обеспечить безопасность и эффективность работы котла. Вот несколько основных требований к помещению для газового котла:

1. Вентиляция: помещение должно иметь достаточную вентиляцию для обеспечения постоянной подачи свежего воздуха и отвода отработанных газов. Обычно рекомендуется, чтобы в помещении был вентиляционный отверстие или окно для естественной вентиляции. Если такой возможности нет, то помещение должно быть оснащено искусственной вентиляционной системой.

2. Размеры помещения: помещение должно быть достаточно просторным, чтобы котел мог свободно устанавливаться и обслуживаться. Размеры должны соответствовать размеру котла и учитывать требования к минимальному допустимому расстоянию до стен и потолка.

3. Защита от возгорания: помещение должно быть защищено от возможности возгорания. Для этого необходимо использовать негорючие материалы при отделке помещения и установке котла.

4. Отсутствие легковоспламеняющихся веществ: в помещении не должно храниться легковоспламеняющихся веществ, таких как бензин, керосин, лаки и т.д. Также не рекомендуется размещать другие газовые приборы в этом помещении.

5. Доступность: помещение должно быть легко доступным для обслуживания и ремонта котла. В случае необходимости должна быть возможность свободного доступа для технического обслуживания.

Обязательно следует убедиться, что помещение, в котором устанавливается газовый котел, соответствует всем требованиям местного законодательства и нормативных документов. Все работы по установке и обслуживанию котла должны производиться квалифицированными специалистами в соответствии с действующими правилами и регламентами.

Видео. Вентиляция газовой котельной и кухни.
