Устройство вентиляции помещения с газовым котлом

идеальная вентиляция котельной

Существуют следующие типы :

• Естественная и механическая по принципу тяги;
• Вытяжная, приточная и комбинированная по назначению;
• Канальная и бесканальная по конструктивному решению.

При обустройстве вентиляции в помещении с газовым котлом, работающим с открытой камерой сгорания, следующие аспекты принимаются во внимание: обеспечение поступления свежего воздуха и кислорода извне через приточную вентиляцию в котельной для газового котла.

• В помещении с газовым котлом оборудуется вентиляционный дымоход для отвода угарного газа на улицу;
• Устраивается общая система вытяжной вентиляции из помещения с газовым котлом;
• Обеспечивается приточная вентиляция в котельной для газового котла, поставляющая свежий воздух и кислород с улицы.

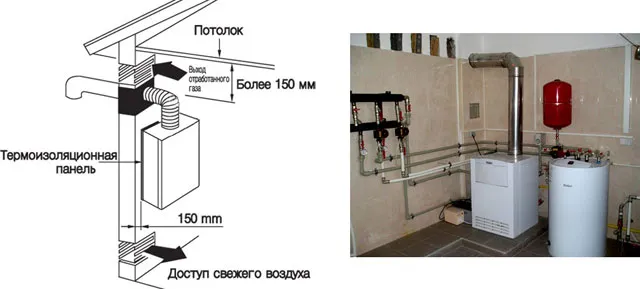

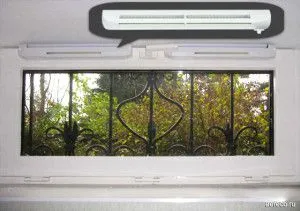

В качестве приточной вентиляции для помещения с газовым котлом вполне подойдут щели в окнах и дверях, зазоры, через которые в помещение может проникать воздух. Особенно это касается частных домов, где под котел отводится отдельная комната.

Если помещение закрывается герметично, требуется специальная система и приточная вентиляция для газового котла.

При выборе оборудования следует учитывать мощность котла, в противном случае затраты на установку газовой вентиляции не оправдают себя. Подача кислорода должна быть достаточной для поддержания нормального пламени. Иначе на теплообменнике накапливается копоть, уменьшается теплопроизводительность. Если в помещении с газовым котлом не обеспечен приток воздуха, в нем разряжается атмосфера. Падает уровень кислорода, может появиться обратная тяга, то есть продукты горения потянутся в помещение. Опасна ситуация, когда котел установлен на кухне. Поглощая кислород, он вызовет у людей кислородное голодание: резь в глазах, головную боль, недомогание.

Подсчитывая приток воздуха, учитывают и объемы помещения, в котором установлен котел.

Принцип движения воздуха

При механической тяге воздух приводится в движение вентилятором. Он располагается в вентиляционной решетке на входе воздуховода в помещение. При естественной тяге воздух двигается за счет разницы давления на улице и в помещении. И даже при наличии хорошей естественной тяги нелишней будет установка маленького вытяжного вентилятора, который поддержит движение воздуха.

Если оборудовать механический приток воздуха, то в помещении создается повышенное давление и отработанный воздух выталкивается через воздуховод.

Вытяжная вентиляция работает за счет принудительного удаления отработанного воздуха.

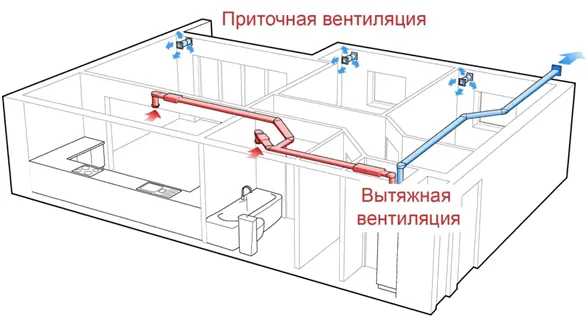

Существует еще один вид вентиляции газовой котельной – приточно-вытяжная или комбинированная. В данном случае это сочетание описанных ранее систем.

Канальная или бесканальная вентиляция

Бесканальная вентиляция для газового котла в частном доме представляет собой отверстия в потолке или стенах. Отверстия соединяют прилегающие друг к другу помещения. Например, между ванной комнатой и туалетом делается отверстие, а из туалета выводится вентиляционный канал наружу.

Канальная вентиляция помещения с газовым котлом это сложная система вентиляционных труб, проведенных по дому. Такой тип наиболее актуален для влажных и пыльных помещений.

Сечение труб и их расположение должен рассчитывать специалист.

Расчёт сечения вентиляции

Чтобы правильно произвести расчёт сечения трубопровода вентиляционной системы котельной, понадобятся следующие данные:

1. Кубатура помещения котельной, зависящая от высоты помещения. По требованиям СНиП её высота не должна быть менее 6 метров. Очевидно, что в условиях деревенского дома такое требование невыполнимо. При расчёте нужно учитывать, что при уменьшении этого показателя на 1 метр количество воздуха, необходимого для сгорания топлива, нужно увеличивать на 25%;
2. Скорость потока массы воздуха (не менее 1 м/с).
3. Кратность обмена воздуха. Величина, зависящая от высоты помещения котельной.

Результатом расчёта будет потребность в воздухе, на основании которой, используя специальные таблицы, можно определить сечение трубопровода вентиляционной системы.

Расчёт производится с применением соотношения V = L x S X (6 — H) x 1,25 x n, где:

• V — объём воздуха для сгорания топлива;
• L — длина помещения;
• S — ширина помещения;
• H — высота помещения;
• n — частота смены воздуха в котельной, равная 3.

Таким образом, при определении потребности в воздухе учитываются фактические размеры помещения и величина прироста оборачиваемости воздуха. Получив искомое значение, диаметр воздуховода можно подобрать из таблицы.

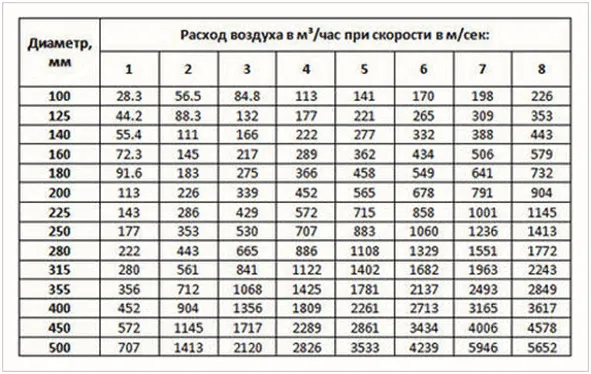

Таблица: зависимость диаметра воздуховода от требуемого расхода воздуха

Диаметр воздуховода, мм	Расход воздуха в м3/час при скорости в м/с
1	2	3	4	5	6	7	8
100	28,3	56,5	84,8	113	141	170	198	226
125	44,2	88,3	132	177	221	265	309	353
140	55,4	111	166	222	277	332	388	443
160	72,3	45	217	289	362	434	506	579
180	91,6	183	275	366	458	549	641	732
200	113	226	339	452	565	678	791	904
225	143	286	429	572	715	858	1001	1145
250	177	353	530	707	883	1060	1236	1413

Для вентиляции помещений с газовыми приборами целесообразно устраивать дублированную систему вентиляции, чтобы одна из них работала при любых обстоятельствах.

При отключении электроэнергии вентиляция помещений будет производиться по каналам естественной циркуляции.

Видео: расчёт воздухообмена в котельной

Как рассчитывается вентиляция

При расчете системы вентиляции стоит учитывать, что газовые котлы небольшой мощности (до 30 кВт), согласно законодательству, рассчитываются по несколько иной формуле, потому что ряд требований по СНиП отличается.

Итак, для естественного вентилирования помещения размерами 3 на 5 м, с высотой потолка в 3 м, нужно сначала посчитать объем: в данном случае он составит 45 м3 (перемножаем все параметры). Теперь воздухообмен: 6 (та высота, которая должна бы быть) – 3 м (наш потолок) следует умножить на коэффициент «штрафа» 0,25 и прибавить 3 метра. Получится 3,75. Теперь следует понять, каково значение циркуляции воздуха: для этого показатель воздухообмена умножается на квадратуру помещения, в примере получится 168,75 м3 – это то значение, которое нужно затем посмотреть в специальной таблице, чтобы определить диаметр воздуховода. В нашем случае это будет 225 мм.

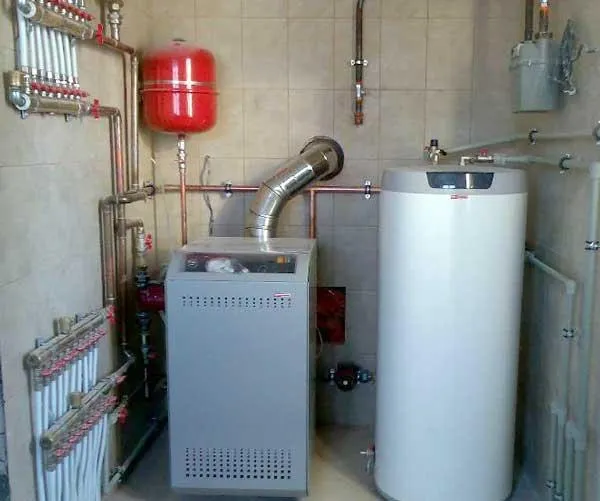

Система отопления с газовым котлом

В случае газового котла, применяется схема 0,01м2/10кВт для приточных магистралей – то есть, если котел мощностью 30 кВт, то вентиляция котельной должна обеспечивать приток воздуха около 0,03 м3/сек, плюс, желательно заложить 30% запаса. Вытяжка же, согласно СНиП, должна быть сечением не менее 130 мм. Если отверстие приточной вентиляции не обеспечивает должного воздухообмена, то ставится принудительная приточная вентиляция.

Это может быть интересно! В статье по следующей ссылке читайте про то, .

Принудительная вентиляция

Искусственная вытяжка может быть не только приточная, но и комбинированная, то есть приточно-вытяжная.

Этот процесс наступает в том случае, когда по приточным и вытяжным трубам воздух нагнетается за счет вентиляторов – принудительно. За час такое устройство нагнетает не один десяток кубометров свежего воздуха.

В современных вентиляционных блоках стоит контрольно-регулирующая аппаратура, которая позволяет поддерживать не только микроклимат в котельной на должном уровне, но и обеспечивает правильную работу котла.

Такие вентиляционные комплексы подразделяются:

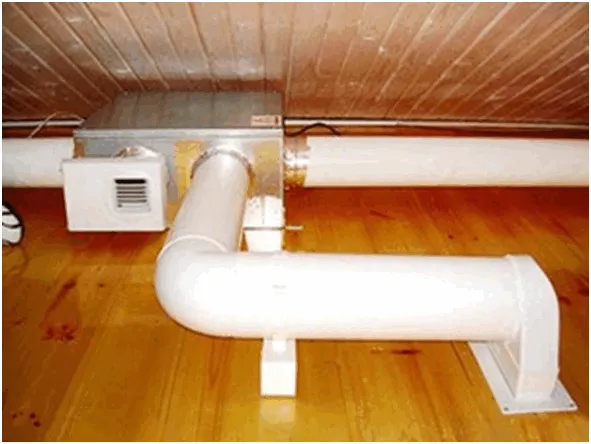

Моноблочные установки. Устройства такого типа могут монтироваться в любом помещении.

Приточно-вытяжные системы. Поступление и вытяжка воздуха здесь совершается принудительным способом. Устанавливается такое оборудование обычно в подвалах, основным образом там, где применяются высокопроизводительные газовые котлы.

Самый лучший и безопасный вид принудительной вентиляции – это котел с коаксиальным дымоходом. В этой комбинированной трубе по внешнему промежутку забирается свежий воздух с улицы, а по внутреннему отверстию выходят отработанные угарные газы.

Кроме того, такая вентиляция повышает производительность котла, так как в помещение воздух подается уже подогретый воздух, благодаря встречному выбросу отработанного газа по внутренней трубе.

Виды вентиляции котельной естественная и принудительная вентиляции

Самая простая вентиляция — естественная или приточная вентиляция в котельной. Для этого Вам достаточно прямо напротив котла проделать отверстие в стене с выводом на улицу. Диаметр трубы должен быть минимум 15 см. Труба укомплектовывается задвижкой, чтобы можно было регулировать ток воздуха. В чём основной плюс такой системы? Она очень проста, работает независимо от источников энергии. Однако из-за своей простоты она не позволит регулировать приток воздуха в автоматическом режиме. Кроме того, такая естественная вентиляция зависит от внешних факторов, например погодных условий. Поэтому, если у Вас котельная со сложной системой нагрева воды для разных целей, то лучше конечно устроить принудительную вентиляцию. Вентиляция котельной в частном доме, конечно может потребовать принудительного типа, но всё же для любой котельной нужна естественная вентиляция, чтобы обеспечивать подачу и забор воздуха в любых условиях, даже если отключат электроэнергию. Однако нужно помнить, что отверстие естественного забора воздуха должно быть на достаточном расстоянии от котла. Нельзя направлять воздух прямо на котёл, чтобы сквозняк шёл потоком прямо на котёл. Это как минимум не безопасно. , конечно, могут решить эту проблему, но зачем лишний раз «напрягать» автоматику, если этого можно избежать?

Принудительная вентиляция. Чаще всего искусственная вентиляция делается как дополнение к естественной или же в случаях, когда создать естественную невозможно по определённым причинам. Такую систему создают из огнеупорных материалов, чтобы даже в экстренной ситуации при повышенных температурах ничего не прогорело внутри воздуховодов. Установка такого типа вентиляции требует профессиональных знаний, однако мы постараемся ниже разобрать основные моменты.

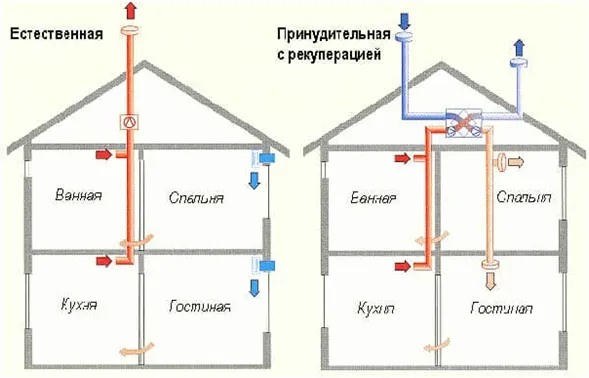

Виды вентиляции

Основных видов вентиляции всего два: принудительная и естественная, а в ряде случаев используется комбинированная, которую иногда выделяют в отдельную категорию.

Как видно из названий, в первой разновидности вентиляции используется принудительная подача воздуха, для чего применяются воздушные насосы или вентиляторы. Во втором случае приток воздуха происходит за счет разности его температуры и давления – в помещении и вне его. Чтобы обеспечить воздухообмен, достаточно правильно расположить вентиляционные отверстия. Также часть воздуха может проникать в помещение через естественные отверстия – например, щели под дверями.

Если есть такая возможность, то выгоднее всего использовать комбинированная систему – пока с воздухообменом справляется естественная вентиляция, принудительная находится в режиме ожидания.

Естественная вентиляция

Если обеспечивается троекратная смена объем воздуха за час, то в стандартном шестиметровом (по высоте) помещении можно обойтись организацией естественного воздухообмена.

Для справки! Нормы разрабатывались для всех котельных – промышленных и бытовых, поэтому за стандарт принято достаточно большое, как для частного дома, помещение.

При понижении потолка на каждый метр придется увеличить воздухооборот на 25% минимум. Плюс, следует в любом случае проектировать воздухообмен с некоторым запасом.

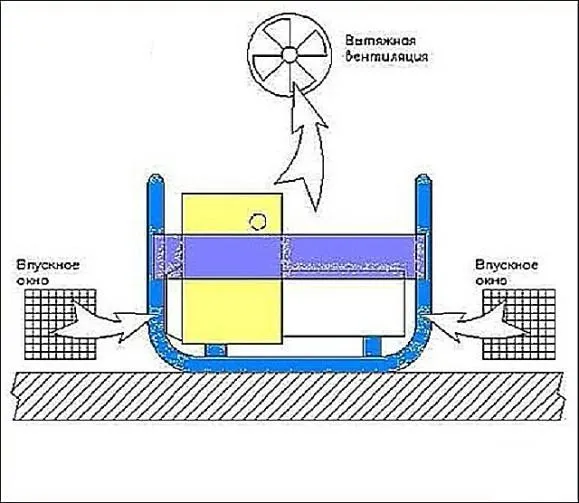

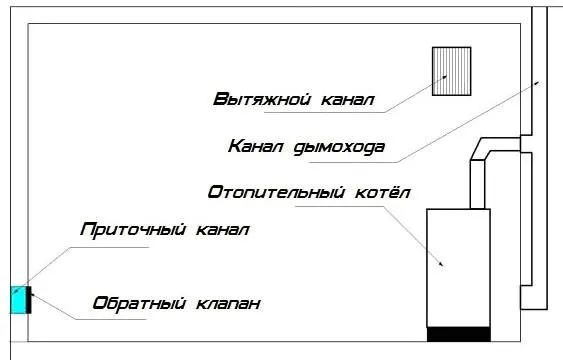

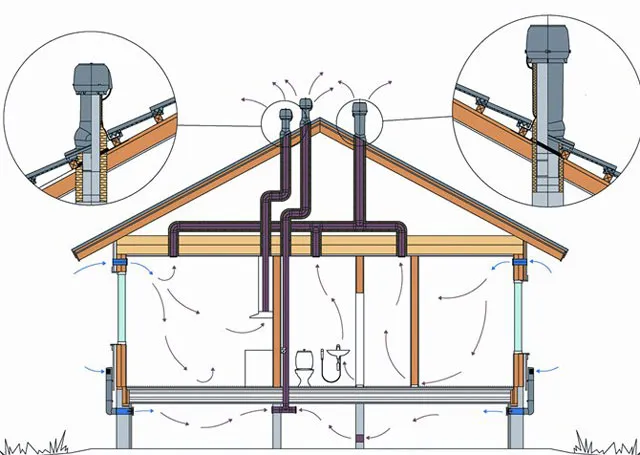

Схема работы вентиляционной системы в котельной частного дома

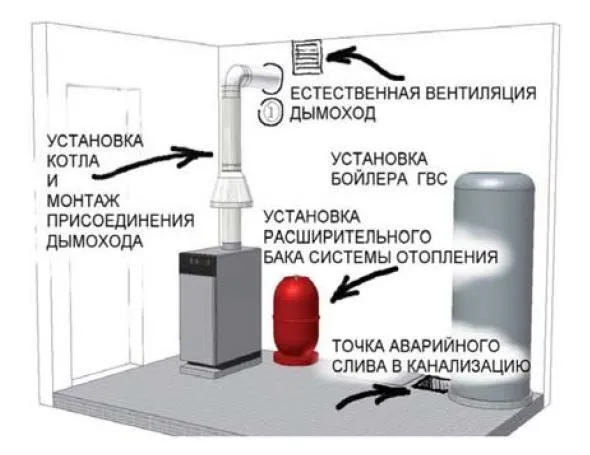

Схема предельно проста – напротив котла, в двери или стене, организуется входное отверстие вентиляции (диаметр зависит от мощности котла), которое располагается не выше его рабочей области. Второе, вытяжное отверстие организуется над котлом, обычно на него крепится воздуховод с обратным клапаном (чтобы вытяжка работала только в одну сторону) и «зонтиком» на наружной стороне (чтобы трубу не заливало).

Расстояние между «входом» и «выходом» воздуха в помещении должно быть максимально возможным для обеспечения лучшей тяги.

Недостатки естественной вентиляции:

• Зависимость от погодных условий. Необходимо защищать воздуховоды от внешних воздействий среды.

• Сложность точного расчета кондиционирования. В зависимости от направления и силы ветра в помещение может поступать различный объем воздуха.

• Очень сложно спроектировать одну систему вентиляции для нескольких комнат – чтобы через все помещения проходила одна труба. Преимущественно вывод из каждой комнаты делается сразу на улицу.

Принудительная система вентиляции
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Принудительная вентиляция

Принудительная подача воздуха осуществляется за счет так называемых «механических устройств», то есть вентиляторов. Такой тип обустройства воздухообмена удобен сразу двумя особенностями:

• Появляется возможность установки климатического оборудования, с калориферами и фильтрами, которое будет очищать и нагревать поступающий воздух;

• Также появляется возможность включения системы только в необходимые моменты, что позволит экономить электроэнергию, включая ее, например, только при работе котла.

Минусы принудительной вентиляции следующие:

• Стоимость – прежде всего, такая система обойдется дороже, чем естественная вентиляция;

• В ряде случаев, шумность – например, при установке климатического оборудования с кондиционированием;

• Выбор оборудования без должной подготовки может быть чреват нарушением безопасности: в частности, для газовых котельных важно иметь пожароустойчивое оборудование.

Отопительная система это достаточно сложный комплекс оборудования, поэтому его подбором и наладкой должны заниматься профессионалы

Создание принудительной вентиляции котельной

Принудительная вентиляция организуется при помощи вентиляторов. В частных домах можно обойтись и 1 вентилятором, работающим как вытяжка. Приточная вентиляция может быть и естественной (воздух подается через имеющиеся отверстия, без вентилятора).

Принудительную схему обязательно использовать, если:

• в помещение нельзя/не хочется подвести общедомовой вытяжной воздуховод;
• естественная вентиляция работает плохо или не работает вообще (дом стоит в низине, вокруг более высокие дома или высокие плотно стоящие деревья);
• если котел мощный и помещение большое (в этом случае естественная вентиляция вряд ли будет справляться).

Приток может быть естественным (как описывалось в предыдущем пункте), или подаваться внутрь через стеновую приточку или .

Вытяжку делаем обязательно принудительной. Варианты расположения:

1. Вывод трубы с вентилятором через крышу на улицу, или через стену на улицу.
2. Вывод воздуховода из котельной в существующую вентиляционную шахту с вентилятором.

Вентилятор для вытяжки в отопительный сезон лучше установить на постоянную работу.

Правила обустройства приточки и требования к окнам в котельных (видео с разговором с инженером Горгаза)

Естественная вентиляция

Для оборудования такой вытяжки самостоятельно не нужно особых навыков, при этом она обладает целым рядом достоинств:

1. Отсутствие механизмов делает такой воздухообмен надежным и долговечным.
2. Нет необходимости тратиться на приобретение приборов.
3. Простота в работе.
4. Бесшумность в момент эксплуатации.

В свое время такая вытяжка вполне отвечала своим требованиям, но с появлением нового газового оборудования, взгляд на это поменялся.

При этом обнаружились следующие существенные недостатки:

• Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
• Невозможность регулирования воздушного потока.
• Проникновение посторонних частиц через систему.

А также при понижении поступления воздуха появляется вероятность повышения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка является лучшим вариантом при устройстве газовых котельных, так как:

1. Есть возможность самостоятельной регулировки подачи воздуха.
2. Важность данной вентиляции в закрытых помещениях.
3. Приятный микроклимат в комнате.
4. Возможность регулирования воздухообмена с помощью пульта.
5. Независимость от погодных условий.

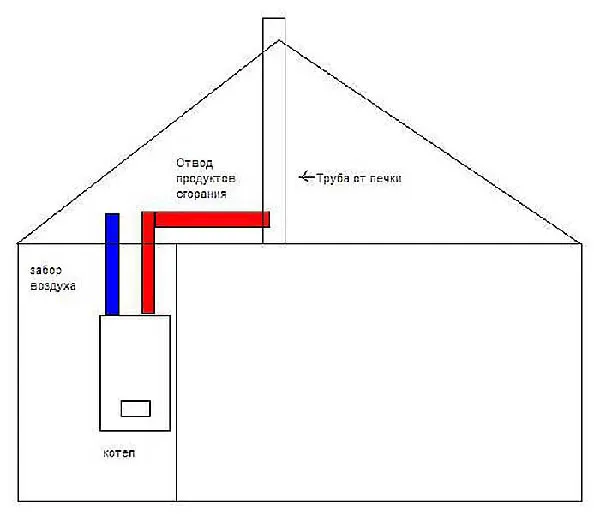

Если в доме котел с коаксиальным выводом, то встроенный вентилятор в нем автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы можно признать довольно высокую стоимость этой установки.

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

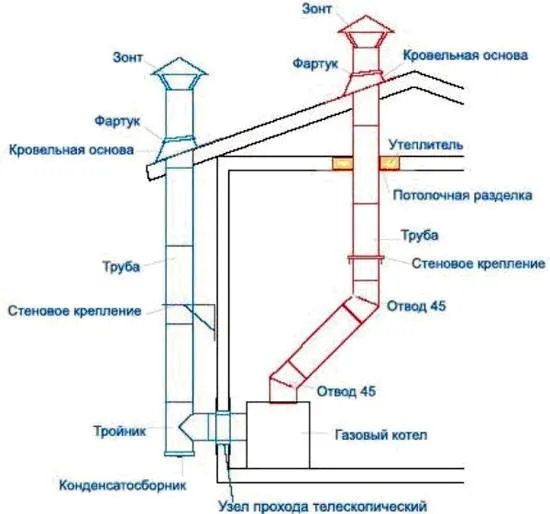

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Мощность котла, кВт	Диаметр трубы дымохода, мм
24	120
30	130
40	170
60	190
80	220

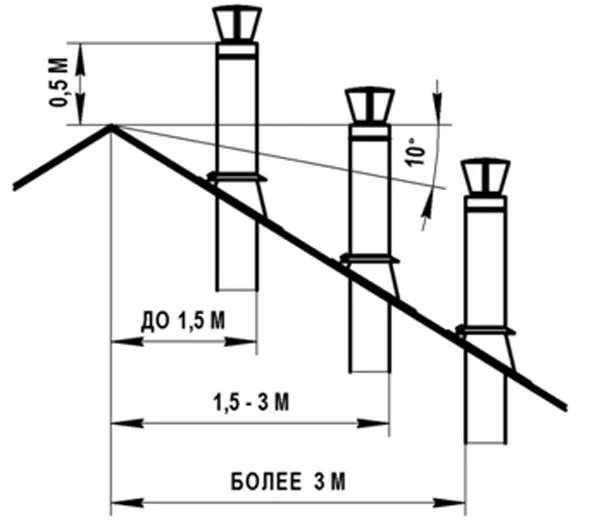

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

• высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
• на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
• на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
• флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
• если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

Расчёт высоты дымохода относительно крыши

Для чего нужна вентиляция в котельной

отопление и водоснабжение дома или целого жилого массива, при отсутствии возможности подключения к централизованным сетям, осуществляются с помощью собственной котельной. Для качественной работы необходимо не только соответствующее оборудование, но и должным образом организованная система вентиляции. Она нужна не только для создания комфортного микроклимата в помещении, но и для обеспечения эффективного режима работы. Обычные пользователи мало осведомлены об этой стороне функциональности котельных, поэтому рассмотрим вопрос глубже.

Котельная — помещение, в котором происходит сжигание того или иного вида топлива. Независимо от его состава, в воздух выделяются продукты горения — дым, копоть, газы, выделяющиеся при распаде компонентов топливных смесей. Печи могут иметь какую угодно герметичную конструкцию, но некоторое количество продуктов горения в воздухе присутствует в любом случае.

Помимо образования вредных выделений, процесс горения активно потребляет кислород из окружающего воздуха. Если не обеспечить достаточное поступление свежего воздушного потока, режим горения ухудшается, эффективность котла падает, возрастает расход топлива, а для персонала условия работы станут невыносимыми.

Но наиболее опасный фактор, сопутствующий процессу горения топлива — образование угарного газа. Он не имеет никаких признаков, которые можно почувствовать — цвет, запах или иные особенности. Накопление происходит незаметно и постепенно, при распространении по жилым или производственным помещениям возможны отравления, вызывающие головную боль, тошноту, а в самых сложных случаях — смерть.

Для исключения подобных возможностей и организации безопасной и эффективной работы котельной нужна грамотно организованная система приточно-вытяжной вентиляции.

Подробнее о том, какому котлу нужен дымосос и  мы написали в отдельных материалах.

Искусственная вентиляция

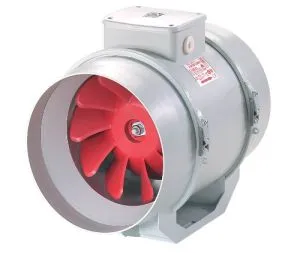

Дополнительная тяга в вытяжной системе создаётся с помощью вентиляторов. Их мощность и число зависит от нагрузки воздуха на канал и объёма помещения.

• мощность берётся из расчёта: максимальная нагрузка плюс запас 25-30%:

max * 1,25, где max – максимальная нагрузка;

• число устройств подбирают соразмерно с необходимым для прокачки объёмом воздуха (объём помещения увеличить в три раза):

(h + b + l) * 3, где h – высота потолка, b – ширина, l — длина;

• учитываются длина дымохода, его геометрия и количество изгибов.

Вентилятор защищают установочным коробом. Этот короб делают из негорючих и нержавеющих материалов. Обычно используют медные или алюминиевые сплавы.

Конструирование искусственной вентиляции аналогично монтажу естественной. После установки приточной трубы производится установка канального вентилятора. Следом строители прокладывают проводку для питания двигателя, установить датчики, шумопоглотитель и фильтр. Так же, как и при монтаже естественной вентиляции, на обоих концах трубы крепятся решётки. Аналогично устанавливается прибор для вытяжной трубы, с тем лишь учётом, что воздух вытягивается, а не нагнетается.

Искусственная вентиляция требует постоянных затрат на электроэнергию. Иногда при строительстве экономят, устанавливая вентилятор только на вытяжку или только на приток воздуха. Однако более эффективная циркуляция обеспечивается использованием и того, и другого.

Автоматическая система вентилирования позволяет выключать вентиляторы вместе с остановкой работы котла и включать их вместе с запуском.

Для чего нужна вентиляция

Главная задача вытяжки при использовании газового оборудования – это отвод из помещения продуктов горения газа. Вторичное назначение вентиляции – вытяжка из помещения газа при протечках.

Внимание! Даже минимальное количество угарного газа смертельно опасно для человека. Напомним также, что смесь газа и кислорода – это взрывоопасный коктейль, который при случайной искре может превратить дом в руины

Кроме того, вентиляция предназначена для повышения производительности оборудования. Достаточный приток воздуха улучшает горение газа в камере сгорания, что в целом повышает эффективность газового агрегата.

Если нет нужного объема воздуха (кислорода), то топливо плохо горит, снижается количество выделяемого тепла, а расход газовой смеси увеличивается.

Таким образом, организация вытяжки при работе котла необходима:

• для отвода из помещения угарного газа;
• для повышения КПД газового оборудования;
• для вывода газа из помещения при случайных протечках.

Если для отопления используется мощный газовый агрегат, то низкое качество вытяжки приводит к засорению топочного отделения. Остатки продуктов горения топлива забивают воздуховод, соответственно, уменьшается его внутренний диаметр и часть угарного газа поступает в помещение.

Какая система лучше естественная или принудительная

Даже если естественная вентиляция работает хорошо — всегда лучше делать принудительную вытяжку. Просверлить отверстие на улицу и вставить туда вентилятор — будет стоить 5-10 тысяч рублей.

Принудительная система намного безопаснее, чем без вентилятора, по таким причинам:

• работа естественной вентиляции зависит от погоды: чем сильнее ветер — тем лучше работает вытяжка, и наоборот (если ветра нет — воздухообмен может вообще прекратиться);
• кратность воздухообмена неизвестна, не регулируется и не соблюдается в нужной величине;
• естественная вентиляция не обеспечит большого воздухообмена (актуально, если помещение котельной большое, и если используется мощный котел — для крупного загородного дома).

Вентилятор лучше справится с удалением воздуха, если возникнет аварийная ситуация (пропуск газа). Если вентиляция будет естественной, то при утечке газа он может не удаляться полностью, и скапливаться в помещении — что может привести к отравлению или взрыву.

Для чего нужна вентиляция помещения котельной

Работа любого котельного оборудования связана со сжиганием топлива и, как следствие, в процессе горения происходит интенсивное потребление кислорода. Ключевая задача вентиляции частной котельной — не допустить обратной тяги, во избежание распространения угарного газа по жилым помещениям. Если не обеспечить надлежащий приток свежего воздуха, угарный газ начинает заполнять все свободное пространство, провоцируя пожароопасную обстановку и снижая интенсивность горения.

Кроме того, продукты распада способны заметно влиять на самочувствие жильцов дома: слабость, плохое самочувствие, головокружение и рези в глазах — это самое безобидное, что могут ощущать люди, невольно вдыхающие продукты горения. Чтобы обеспечить безопасную и производительную работу оборудования, предотвратить утечку легковоспламеняющегося или взрывчатого топлива и обеспечить комфорт пользователям, нужна установка правильно рассчитанной и спроектированной системы вентиляции котельной, нормы для которой регламентируются в соответствующих СНиП.

Типы вентиляции достоинства и недостатки

Для котельных требуются вентиляционные системы, способные в достаточной мере обеспечивать режим воздухообмена. Нормативные требования рассчитаны на некое среднее помещение и не учитывают конфигурацию, тип котла, количество оборудования, высоту потолков и т.д. поэтому большинство котельных имеют собственный вариант подачи воздуха, оптимальным образом подходящий для существующих условий. Активно используются оба вида систем:

Естественная вентиляция

Проста в организации, в большинстве случаев ее вообще никак не создают. Достаточный приток воздуха происходит через неплотности ограждений, оконные и дверные проемы и прочие отверстия. Достоинством такой системы является ее неприхотливость, отсутствие затрат на создание или обслуживание. Серьезным недостатком естественной вентиляции является зависимость от погодных условий, порывов ветра. Кратность воздухообмена неизвестна и не соблюдается.

Искусственная (механическая) вентиляция

Позволяет обеспечить расчетную кратность и производительность притока свежего воздуха. Дает возможность регулирования поступления и вывода воздуха, гарантирует стабильность и устойчивость режима работы. Недостатками такого типа являются высокие затраты на приобретение и монтаж, зависимость от наличия электроэнергии, необходимость обслуживания, отвода конденсата и прочих действий.

Бывают ситуации, когда используются компромиссные решения. В некоторых случаях установкой вентилятора усиливают приточную линию, в других — устанавливают вытяжную систему при естественном притоке. Каждый вариант обусловлен специфическими причинами — недостаток свежего воздуха при сильной тяге печей или образование в помещении застойных зон, где накапливаются продукты горения. Такие линии создаются преимущественно по результатам некоторого времени эксплуатации котельной, в дополнение к имеющейся вентиляционной системе.

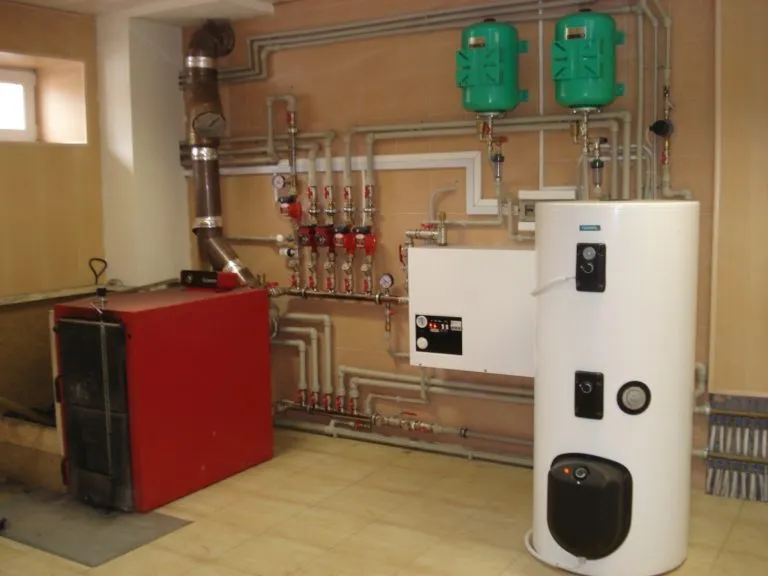

Промышленная котельная

Котельные, используемые для подготовки теплоносителя и ГВС больших жилых массивов или промышленных предприятий, нуждаются в организации качественного воздухообмена. Естественная вентиляция не исключается, но в расчет не принимается ввиду ее нестабильности и зависимости от внешних факторов. Система вентиляции рассчитывается и выбирается еще на стадии проектирования. Если этого по каким-то причинам не произошло, воздухообмен организуют по техническому заданию от технологов, имеющих все нужные данные и параметры.

Устанавливаются приточная и вытяжная линии, обеспечивающие нормативные значения поступающего и выводимого воздуха. При этом, для приточной линии надо учесть количество воздуха, потребляемое печью и прибавлять его к кратности, а для вытяжки этого делать необязательно. Мало того, излишняя вытяжка способна снизить тягу или даже вызвать , чреватый попаданием в воздух продуктов горения. Поэтому, для устойчивости режима вентиляции нужно некоторое превышение притока над вытяжкой. Обычно приточный поток увеличивают на 10-15%.

Кроме того, по нормативам высота котельной должна быть не менее 6 м, а если это требование выполнить невозможно, то величину приточного потока необходимо увеличивать на одну четверть от норматива на каждый метр недостатка высоты.

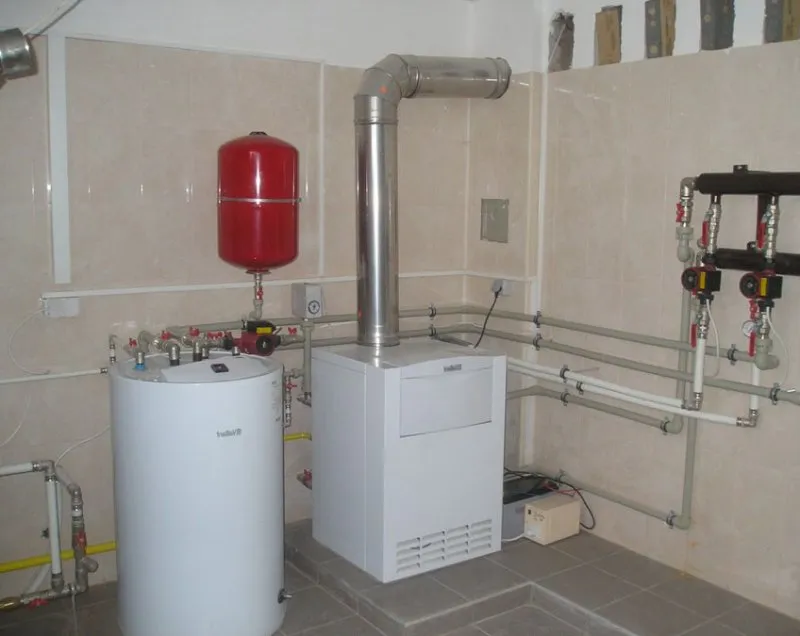

Котельная в частном доме

Нормативные требования для частных котельных ничем не отличаются от тех, что применяются к промышленным установкам. Тем не менее, на практике соблюдение норм СНиП выполняется редко. Для небольшой частной котельной обычно вполне достаточно естественной вентиляции. Установка приточных или вытяжных вентиляторов производится только при явной нехватке свежего или избытке отработанного воздуха, когда даже с учетом потребления печи остается большое количество отработанного воздуха, содержащего продукты горения и прочие вредности.

Специалисты рекомендуют обустраивать искусственную вентиляцию в помещениях с герметичными дверными и оконными проемами. Если установлены пластиковые рамы и двери с уплотнителем, то приток воздуха становится возможен только во время открывания дверей или окон, что происходит редко, особенно в зимнее время.

В таких случаях следует рассчитать объем помещения, производительность приточного и вытяжного вентиляторов и установить их в соответствии с требованиями СНиП. Отверстие для свежего воздуха должно располагаться в нижнем ярусе помещения (около 30 см от пола), а вытяжка производится через отверстие в потолке.

Производство расчёта

Если вы хотите обеспечить свой дом качественным отоплением, к вопросу оборудования газовых отопительных приборов вентиляцией следует подойти ответственно.

Важным моментом является диаметр труб приточных и вытяжных воздуховодов — один из ключевых параметров, обеспечивающих эффективную работу отопительного агрегата. Для расчета характеристик воздуховодов используются:

• объем отапливаемого помещения;
• зависимость коэффициента усиления воздухообмена от высоты потолков в  помещении;
• скорость подачи воздуха.

Рассмотрим пример расчёта. В каждой ситуации исходные данные будут индивидуальны, но алгоритм расчетов сохранится. Подобные расчеты можно увидеть в каждом проекте установки автономного газового отопительного оборудования.

Габариты помещения:

• высота Н=2,8 м;
• ширина В=3 м;
• длина L=4 м.

Перемножаем все параметры:

(2,8 х 4 х 3) = 33,6 м3.

Полученная цифра означает объем помещения – V.

Затем вычисляется коэффициент усиления воздухообмена в помещении, зависящий от высоты комнаты. Берётся заданная стандартная высота 6 метров, и из неё вычитается фактическая высота помещения: 6м — 2,8м = 3,2 м.

Затем полученную величину превышения нужно умножить на 0,25 и к результату добавить 3.

3,2х0,25+3=3,8

Полученный результат 3,8 является расчётным значением коэффициента усиления воздухообмена.

Умножив значение этого коэффициента на объём помещения, получаем объём воздуха, который должен за час поступить в котельную из системы вентиляции:

V = 3,8 x 33,6 = 128 m3

Итоговая цифра является отправной для последующего табличного определения оптимальной площади сечения воздуховода.

Важно! Параметры приточной вентиляции должны быть одинаковыми с диаметром вытяжки. Обычно используются вытяжные трубы и дымоход круглого сечения, обеспечивающего простоту стыковки и наименьшее сопротивление при прохождении потоков воздуха

Для наглядности в таблице приведены расчетные данные зависимости требуемого объема воздуха от параметров воздуховода.

Естественная циркуляция

Внутрь воздуховода для газового котла монтируется полипропиленовый патрубок. Для отопительных приборов мощностью до 30 кВт используют трубы диметром 15 см. Наружная защита входа обеспечивается металлической сетки. Чтобы предотвратить попадания внутрь помещения посторонних запахов и грязи, труба оснащается клапаном.

Вытяжка при газовом отоплении вбирает в себя продукты сгорания. Свежий воздух попадает в камеру сгорания через приточную трубу: для удобства ее устанавливают сразу за топкой. На эффективность работы естественной вентиляции в котельной влияет также погода на улице. Как гласят нормативы, воздух в котельной нужно обновлять не менее трех раз в течении часа. Читайте также: «».

Нормы воздухообмена в котельной с газовым котлом в подобных системах не подлежат просчету. Нередко бывает так, когда под естественную вентиляцию изготовляют отверстие в стене диаметром 15 см. Внутри прокладывается вентиляционная труба, защищенная со стороны улицы сеткой. Другой конец такого канала оснащается обратным клапаном. При небольших финансовых тратах таким образом можно добиться создания эффективной вентиляции для котельной.

Вентиляция для котла её параметры и схема

Газовый котёл с изолированной камерой сгорания оснащается коаксиальным каналом. Такой дымоход позволяет одновременно выводить дым и доставлять свежий кислород.

Конструкция состоит из двух труб разного диаметра, меньшая из которых располагается внутри большой. По внутренней трубе меньшего диаметра выводится дым, а по пространству между трубами поступает свежий кислород.

Нормативы при установке газового котла и обустройстве вентиляции:

1. К дымоходу можно подключить один или два газовых прибора, не больше. Это правило действует независимо от удалённости и расположения.
2. Вентиляционный канал должен быть герметичен.
3. Швы обрабатываются герметиками, свойства которых позволяют обеспечивать изоляцию под воздействием высоких температур.
4. Система должна состоять из негорючих материалов.
5. Горизонтальные участки вытяжки должны состоять из двух каналов: один для выведения дыма, второй для прочистки.
6. Канал, предназначенный для чистки, располагается ниже основного на 25—35 см.

Существуют строгие требования к вентиляции по размерным параметрам и расстояниям:

1. Пространство от горизонтальной трубы до потолка не менее 20 см.
2. Стены, пол и потолок помещения должны быть сделаны из негорючих материалов.
3. На выходе трубы все горючие материалы должны обшиваться слоем негорючей изоляции.
4. Расстояние от внешней стены, откуда выходит труба, до окончания дымохода не должно быть меньше 30 см.
5. Если напротив горизонтальной трубы есть ещё одна стена, расстояние до неё не должно быть меньше 60 см.
6. Расстояние от поверхности земли до трубы – не менее 20 см.

Требования к вентиляции для котлового прибора с открытым горением:

1. Оборудуется канал для выведения дыма.
2. Обустраивается общая система с эффективной подачей требуемых объёмов кислорода.

Вытяжная и приточная вентиляция для газового котла размещается в противоположных углах, оборудуется обратным клапаном. Он обеспечит защиту в случае нарушения направления перемещения потоков, когда продукты горения потянет в здание, а свежий воздух будет уходить за пределы.

Размерные параметры вентиляции рассчитываются исходя из необходимых объёмов выведения газов и подачи кислорода. Объёмы выведения равняются трём единицам кратности воздухообмена в помещении. Кратность воздухообмена – это количество воздуха, проходящее через помещение за единицу времени (один час). Подача кислорода равняется трём единицам кратности плюс объём, поглощаемый горением.

Диаметр необходимого воздуховода рассчитывается исходя из мощности котла.

Диаметр воздуховода рассчитывается исходя из мощности котла

Пример расчёта параметров воздухообмена:

1. Размеры помещения: длина (i) 3 метра, ширина (b) 4 метра, высота (h) 3 метра. Объём (v) помещения равен 36 кубическим метрам и рассчитывается по формуле (v = I * b * h).
2. Кратность воздухообмена (к) рассчитывается по формуле k = (6-h) * 0,25+3. Считаем – k = (6-3) * 0,25+3 = 3,75.
3. Объём, который проходит за час (V). V = v * k = 36 * 3,75 = 135 кубических метров.
4. Площадь поперечного сечения вытяжки (S). S = V/(v x t), где t (время) = 1 час. S = 135/(3600 х 1) = 0,037 кв. м. Приточное отверстие должно иметь аналогичный размер.

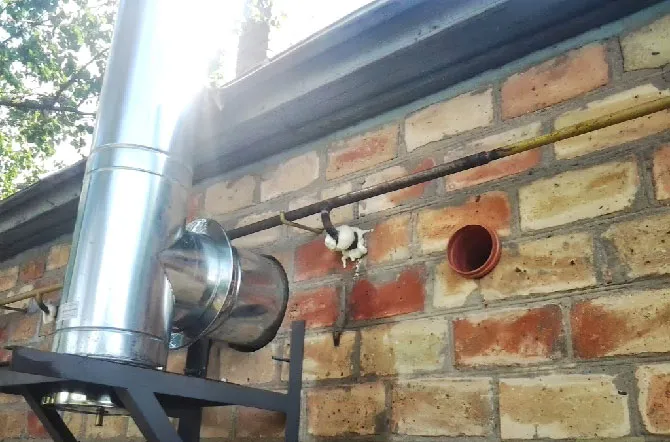

Дымоход может быть оборудован различными способами:

1. Выход горизонтально в стену.
2. Выход в стену с изгибом и подъёмом.
3. Вертикальный выход в потолок с изгибом.
4. Прямой вертикальный выход через кровлю.

Схема вентиляции в частном доме с коаксиальным дымоходом имеет следующий вид:

• газовый котёл;
• угловой коаксиальный отвод;
• коаксиальная труба;
• отводчик конденсата;
• фильтр;
• защитная решётка;
• горизонтальный и вертикальный наконечники;
• накладка на крышу.

4 Естественная и искусственная системы правила выбора и монтажа

СНиП позволяют организовывать в интересующих нас помещениях вентиляцию трех типов. Первая – естественная, обустраивается при мощности котла, использующего для работы газ, до 30 кВт. В этом случае приток воздуха осуществляется по каналу сечением около 15 см. Его монтируем строго за топливной камерой агрегата. В продух мы устанавливаем патрубок из пластика, выход вентканала на улице оснащаем стальной сеткой. Она предохраняет систему от попадания в нее мусора, мелких грызунов. Изнутри на канал монтируем обратный клапан. Он не позволит воздуху уходить наружу.

Вытяжка (вторая труба) устанавливается над отопительным устройством. Обратным клапаном можно оснастить и ее. Тогда через вытяжку воздух не будет попадать в котельную. Над этой трубой ставим колпак для защиты канала от осадков. Простейшая вентиляция готова. Как видим, все просто. Не нужно выполнять никаких расчетов, составлять сложные схемы и так далее. Но, к сожалению, такая система крайне неэффективна в эксплуатации. Качество воздухообмена в ней зависит от множества случайных факторов – силы ветра, наружной температуры, давления. По сути, контролировать ее работу невозможно.

Второй тип вентиляции – искусственный, предполагает использование механической тяги. Функционирует подобная система за счет специальных вентиляторов. В большинстве случаев применяются канальные устройства. Их подбирают с учетом сечения устанавливаемых вентиляционных каналов.

Искусственная приточная вентиляция организуется исключительно после проведения соответствующего расчета. Самый простой его вариант следующий. Для определения объема воздуха, заменяемого в помещение за 1 час, нам требуется:

• умножить длину котельной на ее ширину, а затем и на высоту потолков;
• умножить полученное значение на 3 (требуемая кратность воздухообмена).

На основании полученного результата подбираем необходимый диаметр вытяжки и приточной трубы (они будут одинаковыми).

В редких случаях при организации используется схема смешанной вентиляции. Она представляет собой комбинированную систему. В ней сочетаются элементы искусственной приточной вентиляции и естественной. Обустраивается она с учетом уже изложенных нами требований.

Последний совет. Повысить экономичность и эффективность использования искусственных систем позволяют автоматические комплексы. Они подключаются к котлу и вентиляторам и запускают последние при включении отопительного агрегата. Пока в топке горит газ, вентустановки работают. Как только котел останавливается, прекращают функционировать и вентиляторы.

Вентиляция кухни с газовой плитой

Естественная вентиляция для газовых плит, оборудованная во всех многоквартирных и частных домах, чаще всего не выполняет своего назначения. Причины в неправильном проектировании, ошибках строителей, отсутствии обслуживания и чистки. Самый простой тест – работает ли на кухне с газовой плитой вентиляция: выкурите сигарету в помещении и вернитесь в него через 15 – 20 минут. Сильный запах дыма? Значит, требования к вентиляции кухни с газовой плитой не выполняются и пора совершенствовать систему.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена помещение с газовой плитой должно соответствовать следующим требованиям к вентиляции кухни с газовой плитой СНиП 42-01:

• Высота потолков более 2 м 20 см;
• Наличие вентиляционного канала или окна с открываемой форточкой в верхней части;
• Под дверью или в нижней ее части щель или отверстия общей площадью от 25 кв. см.

Отток воздуха

кухонная вытяжка

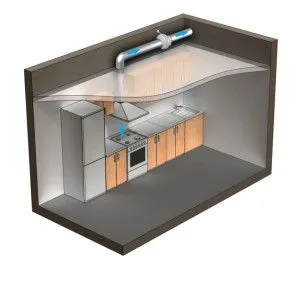

Самый распространенный способ нормализовать вентиляцию над газовой плитой – установить вытяжку. Вентилятор вытянет воздух, поднимающийся над варочной панелью, запахи пищи и угарный газ. А широкий зонт вытяжки направит пары прямо в воздуховод. Таким образом, вытяжка обеспечивает принудительную вытяжную вентиляцию кухни с газовой плитой. Стоимость вытяжек варьирует в больших пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Существует два типа вытяжек:

• с фильтрацией и рециркуляцией воздуха;
• с отводом отработанного воздуха наружу.

Вытяжки первого типа нельзя назвать частью вентиляционной системы, ведь они никак не участвуют в воздухообмене. Зато вторые полноценно обеспечивают отток отработанного воздуха. На место которого с улицы затягивается свежий. Но если в кухне с газовой плитой установлены пластиковые окна, приточная вентиляция требует дополнительных мер.

Мощность вытяжки подбирается по формуле:

М=О * 10

О – объем воздуха в кухне, вычисляется так:

О=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно нормативным документам, в жилых квартирах многоквартирных домов разрешается обустраивать механическую вентиляцию для газового котла системы приток-выдув, без нарушения работы общедомовой вентиляции. То есть, нельзя выводить воздуховод вытяжки в шахту, полностью перекрывая вентиляционную решетку. В противном случае при выключенной вытяжке вентиляция в помещении газового котла или кухни функционировать не будет.

Проблема решается с помощью специальной вентиляционной решетки, имеющей выход для круглого воздуховода.

Все секреты подключения вытяжки в видеоролике:

Приток воздуха

» title=»оконный приточный клапан»>оконный приточный клапан

Подача свежего воздуха, необходимого для нормальной работы газового оборудования и самочувствия людей, производится приточными устройствами.

На рынке представлены следующие типы приточных устройств для вентиляции газовой плиты в частном доме или квартире:

• Оконный приточный клапан. Встраивается в створку пластикового окна, работает автоматически или в ручном режиме. Склонен к обледенению в особо лютые морозы;
• Стеновой приточный клапан. Для установки требуется отверстие в наружной стене. Есть модели с фильтрацией воздуха, может быть автоматическим;
• Проветриватель. Навешивается на нижнюю створку пластиковой двери, работает от сети. Не только фильтрует приточный воздух, но и прогревает его.

Любое из перечисленных устройств для приточной вентиляции кухни с газовой плитой или котлом можно установить самостоятельно, используя наши рекомендации.

Виды вентиляции газового отопительного оборудования

Вентиляция газового отопительного оборудования по способу осуществления вентилирования подразделяется на 2 вида:

• естественная;
• принудительная.

Рассмотрим подробнее эти виды.

Естественная вентиляция

Самый простой способ обеспечить подачу воздуха — естественная вентиляция. Такой вариант независим от внешних источников энергии, однако эффективность его может быть недостаточно высокой ввиду конструктивных особенностей газового котла и архитектурных параметров отапливаемого помещения.

На эффективность естественной вентиляции оказывает влияние температура атмосферного воздуха, сила и направление ветра, параметры атмосферного давления. Интенсивность работы отопительной системы, давление газа в системе также могут сказаться на объеме поступающего естественным образом воздуха и нормальной работе вытяжки, поэтому налицо значительный недостаток естественной вентиляции – зависимость её интенсивности от целого ряда факторов.

Важно! При подключении газового котла к системе вентиляции естественного типа необходимо в качестве дополнительных мер использовать вытяжные вентиляторы, чтобы избежать скопления угарного газа внутри котельной и предотвратить образование взрывоопасной воздушно-газовой смеси. . Данный способ вентилирования подходит для жилых объектов небольшой площади, оборудуемых газовыми котлами настенного типа небольшой мощности

Такие котлы не требуют выделения специального помещения и не нуждаются в отдельной системе воздуховодов. Достаточно устроить в наружной стене отверстие диаметром 100-150 мм и вставить в него трубу коаксиального дымохода.

Данный способ вентилирования подходит для жилых объектов небольшой площади, оборудуемых газовыми котлами настенного типа небольшой мощности. Такие котлы не требуют выделения специального помещения и не нуждаются в отдельной системе воздуховодов. Достаточно устроить в наружной стене отверстие диаметром 100-150 мм и вставить в него трубу коаксиального дымохода.

В качестве более эффективной и безопасной альтернативы естественной вентиляции сегодня распространено принудительное, или механическое, вентилирование.

Принудительная вентиляция

Принудительный способ вентилирования котельной используется давно, и его эффективность доказана практикой.

Достоинства принудительной, или механической, вентиляции следующие:

• оборудуется на тех объектах, где естественное вентилирование не эффективно;
• наличие возможности регулировки интенсивности воздухообмена в зависимости от режима работы котла;
• наличие в управлении автоматики для регулировки работы нагнетательного оборудования.

Организация дымохода в котельной

Сердцевиной любой вентиляционной системы выступает дымоход.

Это объясняет наличие особых требований по отношению к нему со стороны СНиП:

• Обязательная герметичность. Продукты горения не должны попадать в котельную.
• Конфигурация монтируемой внутри вентиляционной шахты трубы напрямую зависит от производительности отопительного агрегата.
• Выведенная на крышу дымоходная труба должна размещаться выше кровельного конька минимум на 2 м: это обеспечит нормальную тягу.

Сопроводительная документация содержит указания на подходящее для организации вентиляции сечение труб. Для изготовления дымохода используется нержавеющая сталь или оцинковка

Важно добиваться одинаковости диаметров, используя для этого круглые трубы, имеющие не более 3-х изгибов. Для создания искусственной тяги обычно используется вытяжной вентилятор для котла.

При выборе подходящей модели ориентироваться необходимо на сечение, длину и количество изгибов вентиляционных каналов. Желательно снабдить вентилятором и притоки, и оттоки. Запас по мощности прибора рекомендован в пределах 30%. Благодаря автоматике вентилятор включается параллельно с запуском газового котла, что заметно увеличивает продуктивность вентиляции. В основном практикуют монтаж автоматику совместно с кондиционером, что позволяет прогревать воздух по ходу работы.

Зачем нужна система циркуляции воздуха

В такой маленькой и герметичной котельной нужно очень эффективная вентиляция, здесь скорее всего есть нарушения по габаритам

Несмотря на развитие высокотехнологичного газового котельного оборудования количество отравлений и смертей от угарного газа велико. Общая слабость и головная боль – это меньшее, что может почувствовать человек. Игнорирование общепринятых норм понижает работу отопительного оборудования. Только при непрерывной подаче воздуха обеспечивается нормальная работа котла, а при недостатке кислорода топливо полностью не сгорает. Это значит, что выработка тепла будет минимальной.

Внимание! Если вытяжка для котельной слабая, напольный котел работает плохо, внутри него скапливается гарь. Вследствие этого в воздуховоде уменьшается просвет, тяга и продукты горения попадают в котельную, а оттуда могут проникнуть и в другие части частного дома

Необходимо понимать, что если еще на начальных этапах проектирования постройки в схеме, котельная находится отдельно от дома, воздух, который циркулирует в помещении, будет использоваться котлом. При установке не пластиковых дверей, окон в котельной будет достаточно воздуха. При установке современных пластиковых окон, дверей свежий воздух циркулировать с улицы не будет. Котел работая, разряжает воздух, значит, мощность оборудования будет снижаться. Высокая вероятность, что угарный газ попадет в котельную

Данный пример подтверждает важность вентиляционной системы в любом помещении.

Современное решение воздухообмена

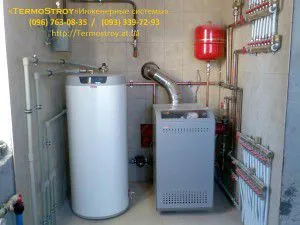

Котельная частного дома должна быть оборудована в соответствии со всеми требованиями безопасности современных автоматических климатических систем. Данная система работает автономно и включает несколько элементов, определяющих температуру помещения, концентрацию кислорода в воздухе и другие показатели. При отклонении  показателей от заданной нормы, автоматически включается работа вентиляторов и фильтров в вентиляционной схеме.  Примерный вариант климатической системы, включающей котельную, можно увидеть на видео.

В закрытой котельной, имеющей небольшие размеры и площадь, очень важно правильно разработать систему циркуляции воздуха, так как это влияет на скорость поступления кислорода в камеру сгорания топлива, КПД котла и отопительной системы. .

Основные виды вентиляции для работы газовых котлов отопления

Существует два вида вентиляции, устраиваемой для эффективного и безопасного функционирования отопительных газовых котлов:

• естественная;
• принудительная.

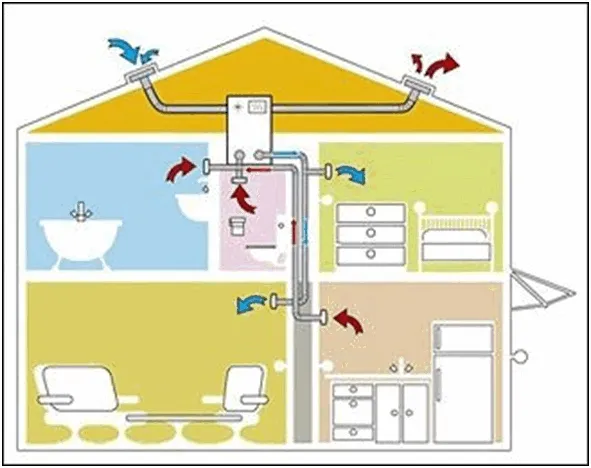

Для наглядности действие этих двух видов вентиляции можно изобразить схематично.

Рассмотрим вкратце устройство и применение этих систем вентилирования помещений.

Естественная вентиляция

Средняя площадь частного дома 80-100 м2, поэтому для нормальной работы автономного отопления вполне достаточно естественной тяги. Для котла мощностью до 30 кВт необходимо иметь продушину диаметром в 15 см. Вентиляционный канал оснащается пластиковым патрубком и снаружи закрывается металлической сеткой, закрывающей доступ грызунам и препятствующей попаданию мусора.

Вентиляция для газового котла в частном доме монтируется следующим образом. Верхний край вытяжной трубы закрывается «зонтиком», защищающим вытяжной канал от атмосферных осадков. С внутренней стороны на трубе устанавливается обратный клапан, который препятствует произвольному выходу воздуха наружу.

Вытяжка ставится непосредственно над отопительным котлом, тогда как воздуховод монтируется за топливной камерой.

Важно! В соответствии с требованиями и нормативами, эффективность вентиляции определяется её возможностью обновить воздушную массу в котельном помещении трижды в течение часа. . На заметку: рассчитать точные параметры естественной вентиляции газового котла, монтируемого в частном доме, невозможно, так как интенсивность воздухообмена зависит слишком от многих факторов — атмосферного давления, силы и направления ветра, температура окружающей среды и т.д

На заметку: рассчитать точные параметры естественной вентиляции газового котла, монтируемого в частном доме, невозможно, так как интенсивность воздухообмена зависит слишком от многих факторов — атмосферного давления, силы и направления ветра, температура окружающей среды и т.д.

Эффективность вытяжки зависит от устройства дымохода, а требования к дымоходам закреплены в соответствующих СНиПах — диаметр дымохода определяется мощностью котла.

Пример: для котла мощностью в 24 кВт достаточно иметь дымоход диаметром 120 мм. При увеличении мощности котла диаметр дымовой трубы увеличивается. Газовые котлы мощностью свыше 100 кВт оснащаются дымоходами, диаметр которых составляет 230 мм. Важную роль играет протяжённость и степень возвышения верхней точки дымохода над коньком крыши — труба должна возвышаться над коньком не менее, чем на 0,5 м. В противном случае возможен подсос воздуха внутрь помещения.

Для справки: рекомендуемый для каждой модели котла диаметр дымохода указан в техническом паспорте газового оборудования.

Принудительная вентиляция

Если параметры естественной вытяжки не удовлетворяют требования, указанные в инструкции по эксплуатации котла, можно воспользоваться оборудованием, оснащенным нагнетательным вентилятором. В большинстве случаев на газовые котлы устанавливаются канальные вентиляторы. Поступление воздуха в камеру сгорания осуществляется посредством работы вентилятора. Работающий нагнетатель создает область низкого давления, за счет чего воздух всасывается внутрь помещения.

Для котлов большой мощности с высокой интенсивностью горения и образованием большого объёма вредных веществ, необходимо устройство принудительной вентиляции. Рассчитать производительность принудительной вентиляции газового котла, устанавливаемого в частном доме, достаточно просто. Рассмотрим конкретный пример.

Габариты помещения котельной:

• длина – 3,0 м;
• ширина – 2,0 м;
• высота – 2,2 м.

Перемножением параметров определяем объём помещения:

3м х м2 х 2,2м = 13,2 м куб. Округляем вверх до целых единиц, получаем 14,0 м куб.

За час воздух в котельной должен смениться трижды, поэтому:

14,0 х 3 = 42 м куб. То есть, вытяжной вентилятор в идеальных условиях должен быть мощностью 42 м куб/час. Но часть мощности будет затрачена на преодоление сопротивления при прохождении дымохода, поэтому к полученной величине следует добавить 40%:

42 х 1,4 = 58,8 (м куб/час).

Округляем значение вверх до десятков и получаем окончательную величину в 60 м куб/час.

Следует знать, что интенсивность приточной вентиляции

Для того, что бы получить более полное представление о том, как выглядит вентиляции в квартире или, на что жильцам частного дома надо обратить внимание, смотрите видео. .

Способы организации воздухообмена в котельной

В отопительном помещении можно обустроить как естественную вентиляцию, так и принудительную. Основное требование — соблюдение норм безопасности.

Естественный воздухообмен осуществляется максимально просто — путем пробивания выводного отверстия в стене, расположенной напротив котла. Для вывода отработанного воздуха и газов применяется труба расчетного диаметра с задвижкой для регуляции оттока из помещения.

Чтобы естественная система воздухообмена работала эффективно, необходимо создать тягу. Для этого вентиляционную трубу располагают вертикально, чтобы ее высота превышала 3 м. Если возможно проложить только горизонтальный воздуховод, его необходимо оснастить вентилятором.

Основные преимущества естественного проветривания котельной — простота сооружения, экономичность, энергонезависимость. Но данная система не позволяет контролировать приток воздуха в помещение, зависит от факторов внешней среды (погоды).

Проветривания котельной

Если отопительное помещение укомплектовано системой нагрева воды, лучше обустроить в нем механическое проветривание. Сооружать данную систему следует из огнеупорных материалов, чтобы она могла выдержать высокие температуры. Она может состоять как из вертикальных, так и горизонтальных каналов — на качество работы это не влияет.

Оптимальный вариант организации воздухообмена в котельной — комбинация естественной приточной и принудительной вытяжной систем. При этом необходимо чтобы отверстие, предназначенное для забора воздуха естественным путем, находилось на безопасном расстоянии от котла. Если подаваемый воздух будет направлен, это грозит воспламенением.

Подаваемый воздух

Климатическое оборудование

Современные котлы укомплектованы специальными датчиками, координирующими их работу с учетом факторов окружающей среды. Данные системы состоят из калориферов, вентиляторов, фильтров, позволяющих не только поддерживать благоприятный микроклимат в отопительном помещении, обеспечивать нормальное функционирование , но и сэкономить на ресурсах.

Более компактной, но дорогостоящей является приточно-моноблочная вентиляция, позволяющая объединить в одном корпусе все установки. Она имеет качественную звукоизоляцию, поэтому работает бесшумно.

Другие варианты

Приточно-вытяжное вентилирование может быть совмещено с кондиционированием. Механический приток и вытяжка обеспечат оптимальный температурный режим в комнатах в любой сезон. Зимой воздух будет нагреваться за счет калорифера, а в теплое время — охлаждаться в специальной секции. Минус такой системы — большие габариты и шумность.

Автоматизация вентиляции котельной

Чтобы повысить безопасность жильцов, вентиляцию котельной можно автоматизировать.

Для этого:

1. Выбирайте вентилятор с пультом управления или настенным регулятором оборотов, запасом по производительности (чем больше запас — тем лучше) и несколькими скоростями. Пульт нужно закрепить на входе в котельную. Если вдруг в помещении повысится концентрация угарного или природного газа — вы сможете включить максимальную скорость вытяжки дистанционно. Вентиляторы с ПДУ стоят в среднем на 10-20% дороже «обычных».
2. Установите в котельной газоанализатор — прибор, меряющий концентрацию газа и дающий сигнал при ее превышении. Средняя стоимость простой бытовой модели — 3000-6000 рублей.
3. Выбирайте котлы со средствами безопасности: датчиком контроля пламени и датчиком контроля тяги. Они автоматически отключат котел, если горелки потухнут, или если тяга в дымоходе окажется слишком низкой. В средней и высокой ценовой категории эти датчики ставятся почти на все модели.

Чтобы обеспечить безопасность — лучше соблюсти все правила.

Виды вентиляции

Вентиляционная система — набор элементов для очистки, подачи и удаления отработанного воздуха. Системы вентилирования газовых котлов различаются по следующим особенностям:

• по способу организации давления и перемещения воздуха на основе естественного и искусственного (механического) побуждения;
• по назначению ─ вытяжные, приточные и комбинированные;
• по конструкции ─ канальные и бесканальные.

Вентиляция для газового котла с естественным побуждением воздухообмена. Этот вид неорганизованной вентиляции основан на эффекте возникновении воздухообмена, из-за разницы давления воздушных масс внутри и снаружи здания. На нее существенно влияют и воздействия ветра сквозь неплотности и микрощели деревянного дома, в том числе при пользовании форточками, фрамугами и дверями.

Организованной естественной вентиляцией является воздухообмен через искусственно устроенные приточно-вытяжные проемы, регулируемые вручную. Он происходит из-за разности давлений внутри и вне здания. Для создания изменения давления в вентканале может применяться дефлектор.

Схема основных компонентов пассивной вентиляции в котельной

Вентиляция для газового котла в частном доме с механическим побуждением воздухообмена. В целом, функционирование этой системы не намного сложнее естественной вентиляции и тоже зависит от перепада атмосферного давления. На кровле дома монтируется две вытяжные трубы, являющиеся основой системы воздухообмена. Одна из них предназначается для ввода атмосферного воздуха в дом, вторая ─ для вывода отработанного наружу. В отличие от естественной вентиляции вводный канал этой системы оснащается вентилятором с автоматикой включения/выключения и контроллером мощности потока, регулирующим работу системы.

Вентиляционные проходы направляются так, чтобы свежий воздух сначала поступал в жилые комнаты, а затем в служебные (кухня, ванная комната и пр.). Другая (вытяжная) труба служит для вывода обедненного кислородом воздуха. Она обычно снабжена устройством, называемым встроенной вытяжкой. Обе трубы подсоединяются к вентиляционным каналам служебных помещений. В результате воздух из жилых комнат выталкивается в служебные, препятствуя скоплению влаги, затхлого запаха в доме. Описанная схема приточной вентиляции обладает высокой эффективностью.

Схема приточного вентилирования для газового котла

По назначению вентиляции подразделяются на:

1. Приточную вентиляцию для газового котла в частном доме. Это система, по которой определенное количество воздуха подается в дом механическим способом. Воздух в ней может подогреваться зимой и охлаждаться летом. Приточная вентиляция организуется искусственным образом. Она обеспечивает поступление уличного воздуха в здание за счет избыточного давления. Отработанный воздух при этом уходит через другой вентканал.
2. . Она устанавливается для удаления из помещений вредных выделений;
3. Смешанную вентиляцию. Такая вентиляция выполняет комбинированные функции обеих вышеописанных систем.

Система вентиляции по конструкции может осуществляться по ветканалам и без них. Канальная устраивается в случаях, когда нужно тщательно отфильтровать воздух от пыли, влажности и пара. Работа бесканальной вентиляции организуется через стеновые отверстия всех вентканалов в доме.

Каким должно быть помещение для газового котла?

Помещение для газового котла должно соответствовать ряду требований, чтобы обеспечить безопасность и эффективность работы котла. Вот несколько основных требований к помещению для газового котла:

1. Вентиляция: помещение должно иметь достаточную вентиляцию для обеспечения постоянной подачи свежего воздуха и отвода отработанных газов. Обычно рекомендуется, чтобы в помещении был вентиляционный отверстие или окно для естественной вентиляции. Если такой возможности нет, то помещение должно быть оснащено искусственной вентиляционной системой.

2. Размеры помещения: помещение должно быть достаточно просторным, чтобы котел мог свободно устанавливаться и обслуживаться. Размеры должны соответствовать размеру котла и учитывать требования к минимальному допустимому расстоянию до стен и потолка.

3. Защита от возгорания: помещение должно быть защищено от возможности возгорания. Для этого необходимо использовать негорючие материалы при отделке помещения и установке котла.

4. Отсутствие легковоспламеняющихся веществ: в помещении не должно храниться легковоспламеняющихся веществ, таких как бензин, керосин, лаки и т.д. Также не рекомендуется размещать другие газовые приборы в этом помещении.

5. Доступность: помещение должно быть легко доступным для обслуживания и ремонта котла. В случае необходимости должна быть возможность свободного доступа для технического обслуживания.

Обязательно следует убедиться, что помещение, в котором устанавливается газовый котел, соответствует всем требованиям местного законодательства и нормативных документов. Все работы по установке и обслуживанию котла должны производиться квалифицированными специалистами в соответствии с действующими правилами и регламентами.

Видео. Вентиляция в газовой котельной и кухне
