Датчик тяги газового котла – принцип работы, назначение, устройство

Газовое отопительное оборудование функционирует автоматически. Для обеспечения безопасной эксплуатации внутри устройства имеется несколько датчиков, которые контролируют работу системы. В случае несоответствия рабочих параметров выдается сигнал для отключения. Также датчик тяги газового котла работает аналогично — контроллер считывает показания тяговых характеристик и отключает оборудование, если интенсивность дымовых газов уменьшается.

Содержание:

• Зачем нужен и как работает датчик тяги в котле
  • Можно ли отключать датчик тяги
• Почему в газовом котле срабатывает датчик тяги
  • Как в котле на газе, проверить датчик тяги

Зачем нужен и как работает датчик тяги в котле

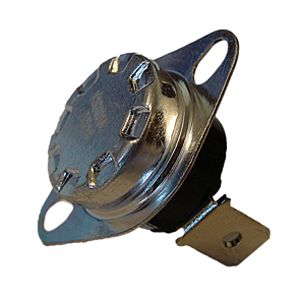

Устройство и принцип работы датчика тяги газового котла с открытой камерой сгорания, основан на использовании физических законов. Фактически, контроллер – это биметаллическое реле, работающее на включение/отключение.

Внутри корпуса расположена полоска металла, реагирующая на нагрев. При достижении максимально установленной температуры, происходит линейное расширение полосы, вследствие чего и дается сигнал на отключение котельного оборудования.

При нормальной циркуляции, дымовые газы быстро выходят через дымоход на улицу. Нарушение интенсивности циркуляции дыма, приводит к резкому повышению температуры.

Датчик настраивается на температуру, в зависимости от используемого топлива:

• Природный газ – 75-950°С.
• Сжиженный газ – 75-1500°С.

Плохая тяга в газовом отопительном котле, приводит к увеличению нагрева дымовых газов и отключению, буквально через несколько минут после включения.

Контроллер играет важную роль в обеспечении безопасности. В конструкции турбированных котлов с закрытой камерой сгорания, отвод продуктов сгорания осуществляется с помощью турбины-вентилятора. Контроллер в турбо-котлах, выполнен в виде пневмореле. Контроль над работой осуществляется посредством мембраны. При ослаблении напора, контакт размыкается, что приводит к закрытию газового клапана.

Можно ли отключать датчик тяги

После установки газового теплогенератора, особенно зарубежных производителей, нередко наблюдаются постоянные отключения в работе, по причине отключения датчика тяги в газовом котле. Может возникнуть искушение полностью отключить контроллер. Делать это нельзя ни в коем случае, по нескольким причинам.

Отключение контроллера, это первый признак плохой тяговой характеристики. Недостаточная интенсивность движения дымовых газов, приводит к опрокидыванию тяги в котле. Угарный газ при этом, в большом количестве начинает поступать в помещение.

Еще одна возможная проблема – это обратная тяга. В этом случае, в дымоходе возникает воздушная пробка. Отходящие дымовые газы доходят до определенного уровня в дымоходе, после чего опускаются обратно. Происходит это по причине недостаточного прогрева трубы, из-за недостаточной теплоизоляции.

Фактически, конструкция позволяет выключить контроллер, но делать это крайне опасно. В случае возникновения аварийной ситуации, не останется никакой защиты. Поэтому, работать газовому котлу без датчика, контролирующего тяговые характеристики, нельзя.

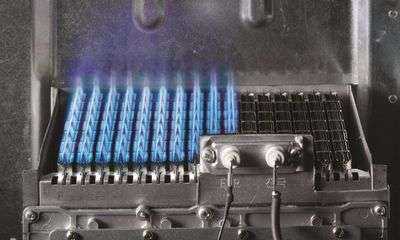

Почему в газовом котле срабатывает датчик тяги

Причины, по которым срабатывает система безопасности, отключающая работу газового отопительного оборудования, различные. Некоторые связаны с допущенными ошибками при монтаже системы дымоудаления. Другие, непосредственно указывают на сбой самого датчика тяговых характеристик:

• Нарушения в устройстве системы дымоудаления – высота дымохода рассчитывается исходя от отдаленности трубы от конька кровли. Оптимальное расположение, ровно по центру крыши. В таком случае, оголовок возвышается над коньком не менее чем на 0,5 м.
• Сильные ветра – газовую горелку может задуть при сильном порыве ветра. Чтобы не произошло задувания, устанавливают стабилизатор тяги газового котла, непосредственно на участке выходного патрубка.
• Недостаточные тяговые характеристики. Датчик срабатывает при температуре 950-1500°С. Затруднение отвода дыма, приводит к перегреву внутри системы дымоудаления и отключению газового клапана.

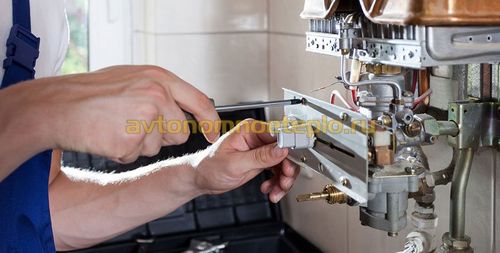

• Сбои в работе контроллера и узлов – время от времени, потребуется проводить обслуживание котла. Во время работ, проверяется состояние дымохода, отсутствие нарушения в подключении и работа турбины (в теплогенераторах с закрытой камерой сгорания).При необходимости, специалист выполнит регулировку зазора датчика тяги, что увеличит предельную температуру, при которой наблюдается срабатывание контроллера.

Со временем, потребуется чистка датчика газа. Сажа образуется при сжигании сжиженного топлива, неправильной регулировки подачи воздуха и газа на горелку, и другим причинам.

Как в котле на газе, проверить датчик тяги

Замена датчика тяги, требуется при серьезных сбоях в работе котла. На необходимость серьезного ремонта, указывают следующие признаки:

• Постоянное отключение работы котла, хотя видимых нарушений в системе дымоотведения нет.
• Теплогенератор включается и работает некоторое время, приблизительно 20-30 минут, после чего отключается. Повторный розжиг, происходит не ранее полного остывания контроллера.

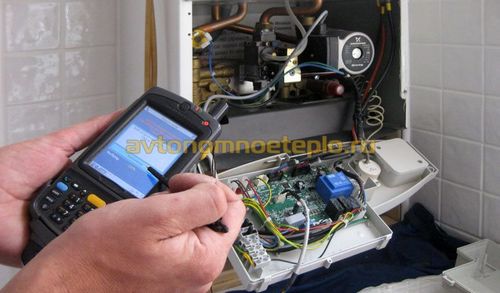

Проверить и убедиться в неисправности датчиков тяги отопительных газовых котлов, можно следующим способом:

• В месте крепления контроллера, устанавливают зеркало. Во время работы котла, поверхность не должна вспотевать.
• Определить нарушение тяги в котле, можно прикрыв дымоход заслонкой наполовину. Котел должен моментально отключиться.
• Двухконтурный котел переключают в режим ГВС без отопления. Воду открывают на полную мощность. Если теплогенератор в этом режиме отключается, с 95% вероятности, неисправность именно в контроллере тяговых характеристик.

Если сам контроллер работает исправно, стоит проверить тягу. Отключения происходят и при сбоях в работе автоматики. При любых нарушениях, оптимальное решение – вызов специалиста газовой службы на дом.
