Для очистки систем отопления от воздушных остатков традиционно используются Маевские краны или сливные вентили. Если дома неоднократно остаются без надзора, лучше установить автоматические воздухоотводчики для отопления. Конструкция автоматического воздушного клапана отличается простотой и надежностью.

Содержание:

• Устройство и принцип работы
• Почему завоздушивается система
• Какие бывают автоматические воздушные клапаны
  • Прямые
• Угловые и радиаторные
• Технические особенности воздухоотводчика для отопления
• Поиск подходящего места монтажа в системе
• Какие радиаторы в этом нуждаются
• Рекомендации по установке

Устройство и принцип работы

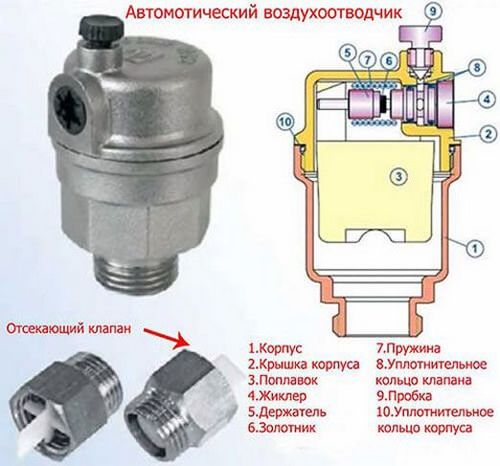

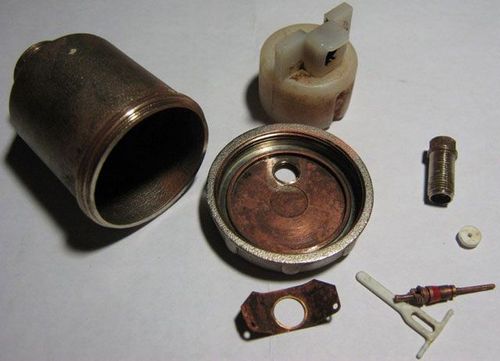

Внутри пустого металлического корпуса имеется коммутирующий патрубок: он может находится внизу или сбоку, в зависимости от модели прибора. Внутренность камеры комплектуется полимерным поплавком, который с помощью рычажной тяги связан с клапаном игольчатого типа: данное приспособления призвано перекрывать просвет вверху крышки воздухоотводчика для систем отопления.

Если удаление воздушной пробки проводится ручным клапаном, необходим постоянный надзор за этой процедурой. Закрывать задвижку можно только после появления в отверстии ручного воздухоотводчика струйки теплоносителя – лишь это станет гарантией полного стравливания воздуха. Автоматический клапан делает процедуру обслуживания отопительной системы на порядок легче, так как работает воздухоотводчик в системе отопления благодаря закону всемирного тяготения (вес пустого поплавка уступает воде, но превосходит массу воздуха).

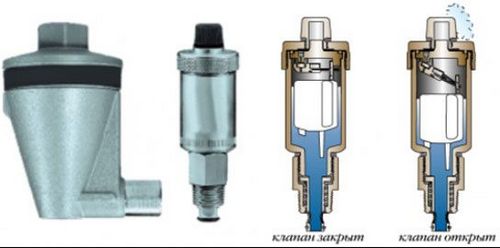

В стандартной ситуации внутри поплавка имеется теплоноситель, что дает возможность ему занимать верхнюю позицию и прижимать игольчатый клапан. По ходу того, как происходит вытеснение теплоносителя из внутренней полости собирающимся воздухом, происходит опускание поплавка вниз. Как результат – происходит автоматический сброс воздуха из системы отопления через специальные отверстия. Во время этого процесса происходит заполнение камеры теплоносителем: в итоге поплавок поднимается, и клапан автоматическим образом закрывается.

С помощью поплавковых автоматических воздухоотводчиков для радиатора происходит не только эффективное стравливание воздуха: это позволяет на порядок увеличить скорость освобождения системы от теплоносителя во время профилактических или ремонтных мероприятий. Снижение уровня теплоносителя в контуре провоцирует автоматическое открывание клапанов, что увеличивает давление поступающего воздуха на сливающийся теплоноситель.

Почему завоздушивается система

Из-за скапливающегося внутри воздуха отопительный контур теряет в долговечности и функциональности. Во-первых, вместе с кислородом процесс коррозии внутренних стальных стенок трубопровода протекает на порядок быстрее. Кроме того, из-за воздушных пробок создаются серьезные помехи на пути движения теплоносителя, из-за чего верхняя часть радиаторов нагревается намного хуже (иногда холодными остаются целые секции). Воздушные пузыри становятся причиной повреждений подвижных деталей циркуляционного насоса.

Причины, почему появляются воздушные пробки:

1. В систему заливается обычная водопроводная вода. Если теплоноситель не проходит специальную подготовку, во время которой из его состава выводится растворенный воздух, повышение температуры будет провоцировать выход газов из жидкой среды с последующим скапливанием вверху труб и батарей.
2. Теплоноситель закачивается в систему очень быстро, или это происходит не из самой нижней точки. Это приводит к тому, что не весь воздух в контуре вытесняется водой.
3. Нарушена герметичность контура. Причинами этого могут быть повреждения системы или ошибки во время ее обустройства.
4. Используются пластиковые трубы без барьерного покрытия. Это позволяет молекулам кислорода просачиваться в воду.
5. Недочеты проектировки или установки. К примеру, воздуха может скапливаться из-за неправильно высчитанного угла уклона труб.
6. Неосторожное проведение ремонтных работ, повлекшее за собой завоздушивание труб.

В случае постоянного появления воздушной пробки на одном и том же месте, из-за чего приходится поднимать давление для ее сдвигания поближе к клапану, рекомендуется применить в системе отопления автоматические воздухоотводчики.

Какие бывают автоматические воздушные клапаны

В продаже представлены автоматические воздушные клапаны для системы отопления прямого, углового и радиаторного типов. Их отличается внешний вид и место монтажа, при идентичности способа выпускания воздуха.

Прямые

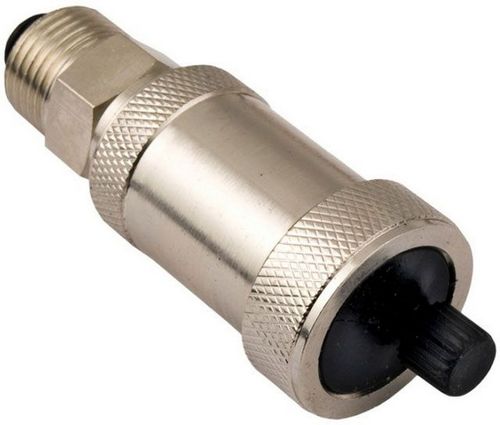

Автоматический спускной клапан на отопление с прямым патрубком является наиболее распространенным прибором данного типа, что объясняется его универсализмом. С его помощью оснащаются верхние торцы вертикальных стояков, коллекторы теплых полов, группы безопасности циркуляционных насосов. Наличие тройника дает возможность осуществлять врезку приспособления в любое проблемное место контура, где из-за малого угла наклона появляются воздушные пробки.

Угловые и радиаторные

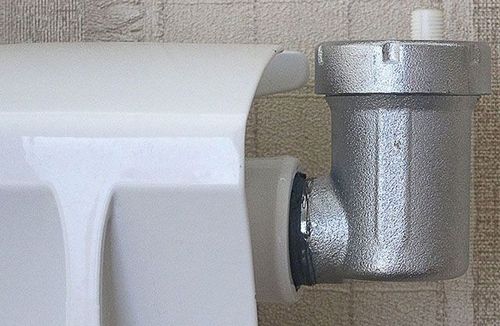

Воздухоотводчиком для радиатора углового типа удобно оснащать труднодоступные места отопительной сети. Патрубок сбоку корпуса позволяет осуществлять коммутацию прибора на резьбовой торец тупиковой магистрали горизонтальной сети. Если есть такая необходимость, угловые автоматические модели можно использовать, как альтернативу прямым. К примеру, довольно часто их монтируют вместо ручных кранов Маевского, в случае частого возникновения воздушных пробок в данном отопительном приборе.

Более практичным решением в такой ситуации будет использование автоматических воздухоотводчиков на радиатор отопления специального типа. Наряду с угловым исполнением в этом изделии применяется особая резьбовая нарезка, позволяющая проводить коммутацию клапана и радиатора без дополнительных переходников.

Технические особенности воздухоотводчика для отопления

На автоматических спускниках воздуха на отопление могут применяться разные присоединительные диаметры. Отечественные системы обычно комплектуются элементами с резьбой на ½» и ¾». Но все же чаще встречается резьба на 1/2», обозначающаяся, как ДУ15, с присоединительным диаметром 15 мм.

Выбор подходящего варианты предусматривает учета также следующих параметров:

• Рабочего давления. Стандартный показатель – 10 атм., однако встречаются элементы на 16 атм.
• Рабочей температуры среды. Стандартный параметр – 110-120 градусов.
• Разновидности резьбы. Она бывает наружной и внутренней.

Важно также то, из чего изготовлен корпус прибора. Наиболее надежными считаются изделия, для изготовления которых используется особая сантехническая латунь. Что касается моделей из силумина, то они очень хрупкие. Если в помещении используется автономное отопление, то тип используемого автоматического воздухоотводчика в газовом котле не важен: главное – чтобы подошла резьба. Более проблематично подобрать подходящий вариант для батарей, запитанных от центральной магистрали. В таком случае приходится дополнительно выяснять в ЖЕУ, какие именно рабочие параметры характерны для данной сети.

Поиск подходящего места монтажа в системе

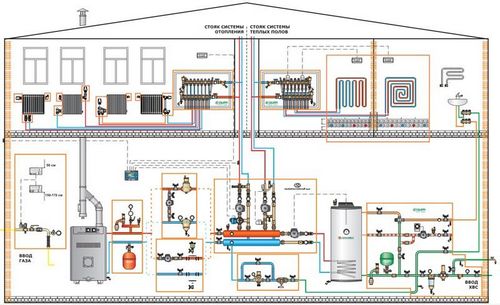

Беря в учет принцип работы автоматического спускника воздуха на отопление, его обычно используют на таких участках:

• Наивысшая точка отопительного контура (верхушках на вертикальных стояках и т.д.). Именно здесь обычно скапливается внутренний воздух системы.
• Торцевые области тупиковых трубопроводных линий.
• Группа безопасности котловой обвязки. Особенно в этом нуждаются котлы на твердых видах топлива. Автоматический стравливатель воздуха в таком случае входит в набор приборов, где также имеется манометр и аварийный клапан. Благодаря воздухоотводчику происходит спуск воздуха в процессе того, как теплоноситель заполняет водяную рубашку котла. Кроме того, прибор увеличивает скорость слива воды, когда происходит отсоединение теплогенератора от общей системы.
• Вместе с циркуляционным насосом, что позволяет оптимизировать его работу. Этот вариант применяется только для тех моделей насосного оборудования, конструкция которых предусматривает возможность установки воздухоотводчика. Если перекачивается теплоноситель с воздухом, происходить заметное ухудшение качества работы насоса, вплоть до его остановки. Все это приводит к быстрому износу крыльчатки и подшипников. С помощью стравливателя можно также удалять пар из теплоносителя в случае его перегрева.
• Участки отопительного контура, где наблюдается постоянное завоздушивание системы. Одна из причин подобных явлений – неверно высчитанный угол наклона трубы.
• Отопительные приборы.

Какие радиаторы в этом нуждаются

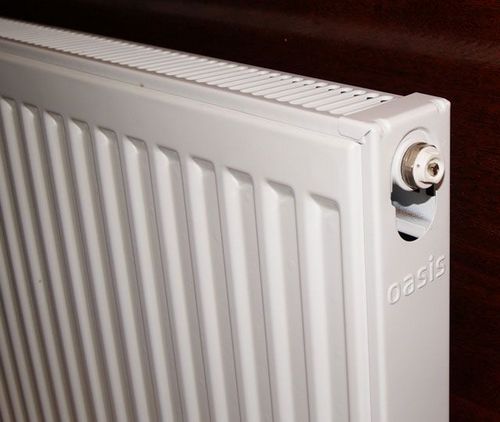

Чаще всего проблема скопления внутреннего воздуха знакома для алюминиевых радиаторов, где газ образуется в результате реакции металла и теплоносителя. Также автоматическими воздухоотводчиками для радиаторов отопления стараются комплектовать частично биметаллические отопительные приборы. Полностью биметаллические радиаторы обладают стальными сердцевинами, что позволяет обойтись ручным клапаном. На стальных батареях панельного типа обычно ставят краны Маевского. Радиаторы из чугуна и трубчатые стальные приборы оснащаются, как правило, сливными вентилями.

Рекомендации по установке

Вне зависимости от типа автоматического воздухозаборника на отопление, нужно добиваться того, чтобы при монтаже колпачок выпускного отверстия смотрел вверх. Спускные клапаны в системы обычно устанавливаются после шаровых вентилей или отсекающих клапанов. Исключением из правил выступает котельная группа безопасности: вторичная промежуточная арматура в таком случае не используется.

Благодаря отсечному обратному клапану появляется возможность проводить обслуживание или замену воздухоотводчика, без опорожнения всей отопительной системы. Поэтому наличие такого устройства весьма удобно. Для установки автоматического стравливателя подходят только гаечные ключи: они, в отличии от разводных, позволяют дозировать усилия на завинчивание крепления. Во время монтажных работ прибор не рекомендуется держать за корпус, во избежание его поломок. Для этих целей в конструкции предусмотрен шестигранник внизу цилиндрической камеры.
