Роль вентиляции в помещении с газовым котлом

Процесс горения топлива в газовом котле осуществляется с воздействием кислорода из окружающего воздуха. Из-за этого уровень кислорода в помещении котельной быстро уменьшается, что приводит к неполному сгоранию газа. В результате возникает более интенсивное образование сажи на внутренних поверхностях дымохода, а воздух в помещении становится менее свежим.

Ситуация может усложниться, если в доме произойдет утечка газа из внутреннего газопровода. такое обстоятельство становится взрывоопасной, что может иметь серьезные последствия.

Для предотвращения этого в каждом помещении, оборудованном газовыми приборами, должна быть установлена система вентиляции. Это позволяет постоянно обновлять помещение, подавая свежий воздух снаружи и удаляя загрязненный.

Основные требования

Проектная документация является основой любой системы отопления. Уже на стадии проектирования необходимо провести тепловой расчёт и рассчитать точные параметры вытяжной системы. В случае частных домов, где предусмотрены мощные газовые котлы, обязательным условием является помещение для котельной.

Котельная, находящаяся под газовыми приборами, должна соответствовать государственным нормативам и стандартам в связи с повышенной опасностью использования природного газа в домашних условиях. Ознакомимся с требованиями, предъявляемыми к жилым объектам при установке автономного отопительного и газового котельного вентиляционного оборудования при установке системы отопления в частном доме. Основным требованием является объем воздухообмена – он должен обеспечивать 3-кратную циркуляцию воздуха в час.

Вентиляция котельной в частном доме осуществляется только по эскизному проекту. В котором представлены исполнительные схемы вентиляции помещений, вид и количество необходимого оборудования, перечень материалов и запасных частей для установки дымохода.

При покупке вентиляционно-дымоудаляющего оборудования для газового котла в частном доме, указанного в проектной документации, необходимо проверить их качество, в соответствии с нормативными правовыми актами Российской Федерации.

Основные законодательные требования к размещению систем вентиляции газовых котельных в частном доме:

1. Установка отдельного воздуховода в вентиляционной конструкции.
2. Герметичность воздушного канала, все соединения должны быть герметизированы термостойким герметиком.
3. Установка отдельного воздуховода в потолке печного помещения.
4. Установка гильз в стеновых конструкциях для вывода газопровода из помещения наружу.
5. Подключить не более 2-х газовых приборов к одной дымоходной трубе.
6. Между наружной стенкой и конечной точкой дымовой трубы должно быть расстояние более 300 мм.
7. Приток воздуха может осуществляться как снаружи, так и внутри печного помещения. В этом случае, однако, гостиная не может быть использована в качестве смежной комнаты.

Для чего нужна

Постоянный приток необходимого количества воздуха обеспечивает нормальное сгорание топлива в камере сгорания. В результате недостаточной добычи, топливо сгорает менее эффективно, что снижает производство тепла и увеличивает потребление газа.

Важно: В случае напольных газовых котлов с большой нагрузкой, плохая всасывающая способность приводит к быстрому засорению топки. Накопленная сажа также уменьшает внутренний диаметр канала. Следовательно, часть продуктов сгорания не выбрасывается наружу, а попадает в помещение.

Вентиляционная система имеет специфические требования, поэтому ее параметры должны соответствовать рассчитанным в проекте – многое зависит от диаметра воздуховода, его длины и способа подачи воздуха. Параметры системы приточного воздуха для газового котла с целью максимизации эффективности системы отопления рассчитываются индивидуально для каждой ситуации и модели газового прибора. Необходимо учитывать конструктивные особенности здания, которые также играют важную роль в вентиляции котельной.

Виды вентиляционных систем

Циркуляция воздуха в помещении может быть естественной или принудительной. Первая используется для котлов мощностью до 30 кВт, если производитель предусматривает такую модификацию системы.

Вторая схема устанавливается в котлах большей мощности, с обширными поверхностями нагрева, несколькими контурами циркуляции и длинными длинами дымовых газов. Такая система теплоснабжения обладает большим аэродинамическим сопротивлением в пути движения газо-воздушной смеси, которое придется преодолевать дымовым газам.

Поэтому их движение может быть обеспечено только с помощью вентилятора или вытяжного вентилятора.

Естественная

Наименее эффективная и в то же время более простая система устанавливается в одноэтажных домах небольшой площади с котлами малой мощности. Часто используется для организации воздухообмена в подвалах, чердаках, подсобных помещениях и гаражах.

Воздушная масса в топочном помещении поступает через вентиляционные отверстия, оконные проемы, вентиляционные решетки в дверных створках, а отток воздуха осуществляется через вентиляционные каналы, расположенные над стенами или в подвесных потолках с выходом над крышей.

Профессионально спроектированная система вентиляции превращает весь объем воздуха в топочном помещении в свежий воздух. Для этого воздухозаборник и воздуховыпускное отверстие располагаются друг напротив друга.

Например, расположить котельную установку непосредственно на входе и выходном патрубке над котлом. Воздушные массы движутся снизу, проходят через весь топочный цех и достигают карниза. Окно можно разместить на любой стене.

Не рекомендуется устанавливать воздухоотводное отверстие рядом с котлом. Зимой внезапное падение температуры наружного воздуха может повлиять на работу котла, поэтому отверстие должно находиться на расстоянии не менее 1-1,5 м от места установки котла.

Принудительная

Турбонагреватели или котлы с принудительной циркуляцией устанавливаются только в соответствии с рекомендациями производителя оборудования. Они изготавливаются с закрытой камерой сгорания, а воздух подается центробежными вентиляторами.

Для повышения эффективности работы котельного оборудования и его ремонта современные котлы устанавливают комбинированную систему подачи воздуха с использованием воздушных фильтров, подогревателя воздуха, для предварительного подогрева воздуха и вентиляторов.

В случае газовых котлов большей мощности устанавливается дополнительный вентилятор дымовых газов, который создает отрицательное давление в топке, таким образом заставляя дымовые газы протекать через дымовые трубы.

Инновационные бытовые котлы с закрытой камерой сгорания, работающие на газовом топливе, оснащены автоматикой с контролем погоды и системой безопасности.

Он настраивает режим работы в соответствии с температурой наружного воздуха и таким образом регулирует подачу газа. Эта функция должна быть отрегулирована в соответствии с количеством подаваемого в котел воздуха, чтобы обеспечить полное сгорание газа.

Для координации тепловых и аэродинамических процессов используются первичные датчики температуры нагрева воды и давления тяги в топочном пространстве.

Таким образом, приводы в режиме открытия/закрытия топливного бака будут работать пропорционально потоку воздуха в устройство горелки.

Какая система лучше

Даже если естественная вентиляция работает хорошо – всегда лучше сделать принудительную вытяжку. Бурение скважины на улице и установка там вентилятора обойдется в 5-10 тысяч рублей.

Принудительная воздушная система намного безопаснее, чем безвентиляторная система, среди прочих причин:

• эффективность естественной вентиляции зависит от погоды: чем сильнее ветер – тем лучше вытяжка, и наоборот (при отсутствии ветра – воздухообмен может отсутствовать вообще);
• коэффициент воздухообмена не известен, не регулируется и не поддерживается;
• естественная вентиляция не обеспечит большого воздухообмена (важно в случае большой котельной, а при использовании мощного котла – для большого загородного дома).

В случае аварийной ситуации (утечка газа) вентилятор будет лучше справляться с отводом воздуха. Если вентиляция является естественной, то в случае утечки газа газ не может быть полностью удален и может накапливаться в помещении, что может привести к отравлению или взрыву.

Автоматизация вентиляции котельной

Вентиляция котельной может быть автоматизирована для повышения безопасности людей, находящихся в котельной.

За это:

1. Выберите вентилятор с дистанционным или настенным регулированием скорости, запасом мощности (чем больше запас, тем лучше) и несколькими скоростями. Дистанционное управление должно быть установлено на входе в котельную. Если в помещении увеличивается концентрация окиси углерода или природного газа, то максимальная скорость извлечения может быть активирована дистанционно. Вентиляторы с дистанционным управлением стоят в среднем на 10-20% дороже, чем “обычные”.
2. В котельной установить газоанализатор – устройство, которое измеряет концентрацию газа и выдает сигнал о его превышении. Средняя стоимость простой домашней модели составляет 3000-6000 рублей.
3. Выберите котлы с функциями безопасности: датчик контроля пламени и датчик всасывания. Они автоматически отключают котел, если горелки гаснут или если тяга в дымовой трубе слишком низкая. В средней и высокой ценовой категории эти датчики устанавливаются практически во всех моделях.

Для безопасности лучше следовать всем правилам.

Где лучше установить?

Расчет вентиляции котельной начинается с того, в какой части дома расположен отопительный прибор. Для газовых котлов были определены стандарты SNiP, согласно которым котельная может быть оборудована:

• в отдельно стоящем здании;
• на чердаке;
• в пристройке дома;
• в отдельном помещении, предназначенном для такого оборудования.

Котлы, сжигающие сжиженный нефтяной газ, нельзя размещать в подвале. Удельный вес самого газа значительно больше, чем у обычного воздуха, поэтому при утечке он может распространиться в подвале и вызвать пожар. Для частных домов современные газовые системы отопления требуют трехкратного воздухообмена для максимально быстрого и эффективного удаления из жилого помещения переработанного газа.

В соответствии с правилами, приточная вентиляция в котельной с газовыми приборами является обязательной. При мощности более 30 кВт установка котлов в жилой зоне дома не должна рассматриваться. На кухне можно разместить котел мощностью менее 30 кВт.

Принимая решение об установке такого котла, убедитесь, что выполнены все требования: площадь помещения должна быть не менее 15 квадратных метров, а высота потолка – 2 метра. На кухне или в другом помещении должны быть окна площадью не менее 3 квадратных сантиметров на 1 кубический метр поверхности.

Вентиляция газовой котельной должна обеспечивать комфорт и безопасность. Поэтому важно обеспечить хорошее качество подачи чистого воздуха. Если котел находится на кухне, то дверь между комнатами размещается с зазором между этажами (минимум 1 см). А сам отопительный прибор должен быть установлен напротив стены, защищенной от возгорания. Минимальное расстояние между прибором и перегородкой составляет 1 см.

Как работают вентиляционные системы

Рассмотрим подробнее, как работают различные типы вентиляции в помещении с газовым котлом:

• В случае механической тяги необходимо установить вентилятор. Устанавливается в вентиляционную решетку на входе воздуха в помещение. Естественная тяга отличается тем, что воздушные массы движутся из-за разницы в давлении в помещении и за окном. Но даже в этом случае, при нормальной тяге, установка небольшого вентилятора не повредит. Механический тип вентиляции создает принудительный поток кислорода и эффективно удаляет просроченный воздух.

• Иногда в котельных устанавливается комбинированная система вентиляции – приточно-вытяжной. Комбинация механической и естественной вентиляции создает хорошие условия для безопасной эксплуатации газового агрегата.
• Самая простая система вентиляции – это система без воздуховодов. Это специальные отверстия в потолке или стенах, иногда соединяющие две комнаты, например, кухню и ванную комнату.
• Если в квартире или доме имеется большое количество газов и пыли, то устанавливается канальная вентиляция. Это рассчитанная система труб, проходящих через здание. Расположение труб и их диаметр рассчитывается специалистом.

Из чего изготавливают воздуховоды

В соответствии с Приложением “D” СНиП 402.1325800.2018, дымовые трубы и каналы должны быть изготовлены из негорючих материалов. Там, где вентиляционные каналы проходят через неотапливаемые помещения, требуется теплоизоляция, наружная сторона каменных каналов должна соответствовать характеристикам морозостойкости.

Пористые и непористые материалы не допускаются. Давайте посмотрим на основные способы организации.

Из кирпича с вытяжными каналами

Кирпич в основном используется в твердотопливных котлах. Низкая температура оборудования для сжигания приводит к непрерывной конденсации водяного пара, материал разрушается, более того, воздушные каналы трудно чистить.

Установка стальных дымоходов внутри стены может быть поразительной архитектурной особенностью и решит эту проблему на десятилетия.

Из набора керамических вентиляционных труб

Керамика бывает разных форм. Например, для строительства дымоходов используются керамические трубы с температурой до 650 оС. При извлечении прибора из газового котла в частном доме такой запас прочности не требуется. В качестве изоляции обычно используется минеральная вата.

Стальные сварные или наборные воздуховоды

Для организации вентиляции газового котла в частном доме выбираются изделия из нержавеющей стали и оцинкованной стали. Сами воздуховоды могут быть круглыми или прямоугольными. Установка включает в себя не только воздуховоды, но и многочисленные автоматические устройства: фильтры, обогреватели, шумоглушители, охладители.

Вентиляционные каналы могут быть изготовлены из закатанной стальной ленты или алюминиевой фольги. Их можно сложить и собрать в любую форму для транспортировки. Единственным недостатком этих изделий является повышенное аэродинамическое сопротивление.

Коаксиальный дымоход

Это конструкция, состоящая из двух труб, вставленных друг в друга не плотно, а с небольшим зазором. Воздух в нем удаляется по противоточному принципу: газ отводится через внутреннюю трубу, свежий воздух поступает через внешнюю трубу.

Система коаксиальных трубопроводов обязательно включает в себя устройство для обработки и сбора конденсата.

Коаксиальные системы, благодаря своим характеристикам, подходят для теплогенераторов с закрытой камерой сгорания (например, газовые котлы). Кислород, необходимый для горения, поступает через внешнюю трубу, а выхлопные газы удаляются через внутреннюю трубу. Эта конструкция имеет свои преимущества:

• безопасность (отработанные газы охлаждаются холодным воздухом, циркулирующим во внешней трубе);
• входящий воздух нагревается и повышает эффективность котла;
• высокая эффективность означает, что коаксиальная конструкция более экологична, чем другие;
• может использоваться с прибором на кухне (он расположен вне помещения и не влияет на комфорт пребывания в нем);
• горизонтальная концентрическая дымоходная труба не может быть использована, если не предусмотрена принудительная тяга;
• попытаться справиться не более чем с двумя коленями;
• если есть несколько котлов, создайте для каждого отдельную дымовую трубу, перекрытие нежелательно.

Основные ошибки при выборе

Наиболее распространенные ошибки при прокладке труб для газового котла в частном доме:

1. Неправильно выбранные высота и сечение трубы.
2. При установке наружного дымохода или в переходном отверстии в неотапливаемое чердачное помещение теплоизоляционный материал отсутствует.
3. Несоблюдение PPB (правил пожарной безопасности).
4. Выходной патрубок котла отводится в шахту кладочного канала без футеровки, что приводит к быстрому износу этого отверстия.
5. Установка стальных дымоходов, изготовленных из материала, не отвечающего требованиям (устойчивость к агрессивной среде, высокой температуре или низкой толщине стенок).

Из чего состоит вентсистема для помещения, оборудованного газовым котлом

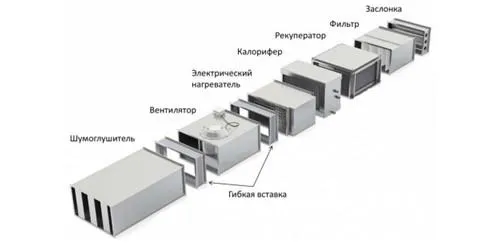

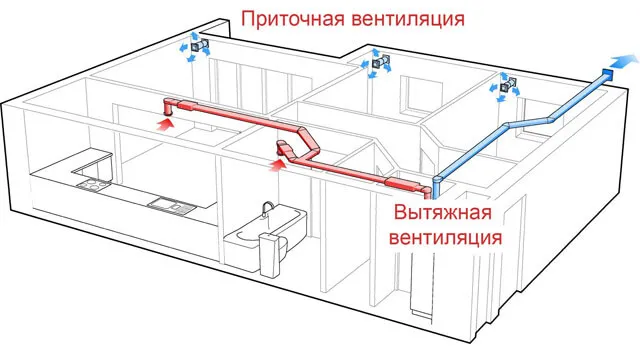

Вентиляция – это две подсистемы, обеспечивающие приток и тягу. Концентрическая дымовая труба – это автономный агрегат, который не влияет на необходимость естественного воздухообмена, но позволяет избежать установки механического оборудования. Готовые конфигурации могут включать ряд автоматических компонентов и датчиков управления.

Принципы циркуляции потока воздуха

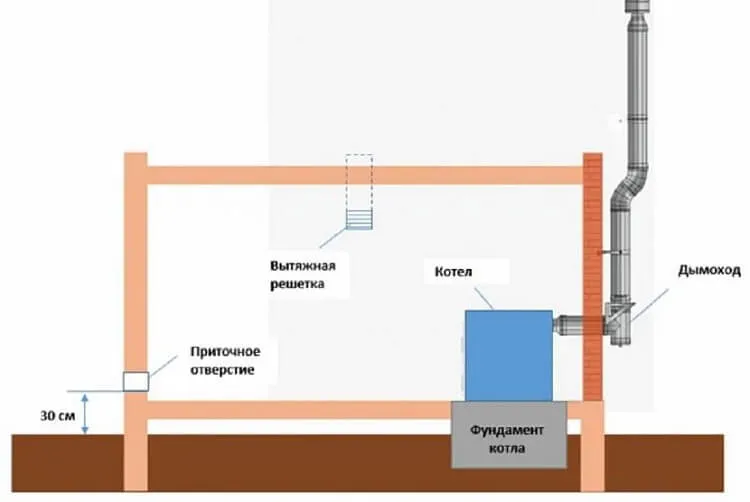

Современные системы основаны на законах физики. Теплая материя поднимается вверх, а холодная – вниз. Отсюда вытекают требования: размещение приточных элементов в нижней части стен способствует равномерному прогреву и последующему движению к выхлопному отверстию. Таким образом, вентиляция котельной с газовым котлом позволяет избежать зон застоя при достаточном воздухообмене.

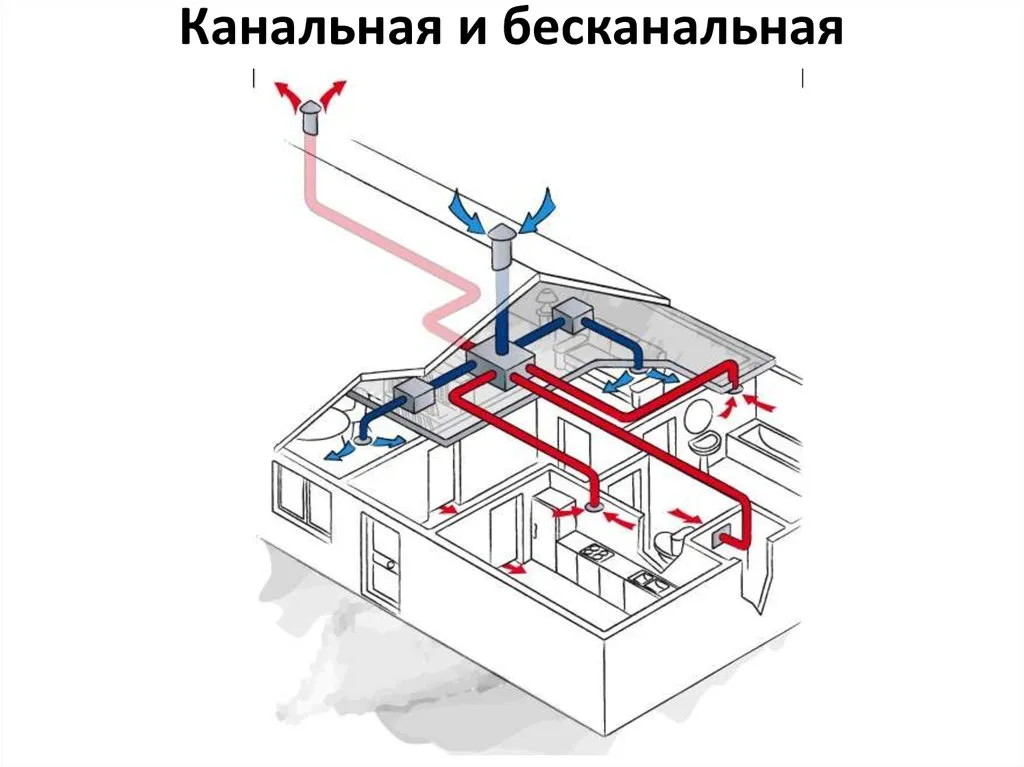

Канальная или бесканальная вентиляция

Методы без протока включают в себя двери, окна и феномен сквозняка. Установка вентиляторов в стену также производится без установки воздуховодов. Для котлов с открытой камерой сгорания этот метод не позволяет обеспечить удаление загрязненного воздуха.

Расчет необходимого воздухообмена вытяжки для газового котла в частном доме

Если Вы хотите обеспечить качественное отопление своего дома, к газовым отопительным приборам с вентиляцией необходимо подходить ответственно.

Важным вопросом является диаметр приточных и вытяжных каналов, который является одним из ключевых параметров для обеспечения эффективной работы отопительного прибора. Для расчета характеристик воздуховодов используются:

• объем отапливаемого пространства;
• зависимость коэффициента усиления воздухообмена от высоты потолка помещения;
• расход воздуха.

Рассмотрим пример расчета. В каждой ситуации исходные данные будут отличаться, но алгоритм расчета останется прежним. Аналогичные расчеты можно найти в любом проекте по установке автономного газового отопительного оборудования.

Размеры комнаты:

• высота H=2,8 м;
• ширина B=3 м;
• Длина L=4 м.

Умножьте все параметры:

(2,8 x 4 x 3) = 33,6 м 3 .

Полученная цифра указывает на объем помещения – V.

Затем вычисляется коэффициент усиления помещения в зависимости от высоты помещения. При этом берется указанная стандартная высота 6 метров и из нее вычитается фактическая высота помещения: 6м – 2,8м = 3,2м.

Затем умножьте полученное избыточное значение на 0,25 и добавьте 3 к результату.

Результат 3.8 – рассчитанное значение коэффициента воздухообмена.

Умножая значение этого коэффициента на кубическую емкость помещения, мы получаем количество воздуха, которое необходимо подать в котельную из вентиляционной системы в течение одного часа:

V = 3,8 x 33,6 = 128 м 3

Последний чертеж является отправной точкой для последующей компиляции оптимального сечения канала.

Внимание: Параметры приточного воздуха должны совпадать с диаметром отработанного воздуха. Как правило, используются вытяжные трубы и дымоходы круглого сечения, обеспечивающие легкость подключения и наименьшее сопротивление потокам воздуха.

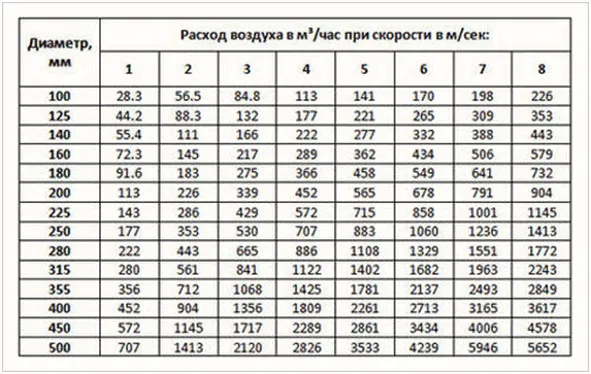

Для наглядности в таблице приведен расчет требуемого объема воздуха с учетом параметров воздуховода.

Вентиляция кухни с газовой плитой

Очень часто на кухнях с естественной вентиляцией воздух не очищается должным образом. Это не сложно проверить. Просто выкурите одну сигарету и оставьте комнату закрытой на 15 минут. Если остаются следы дыма, это означает, что вентиляция не контролируется своей функцией. Причин может быть много: ошибка в проектировании здания, недобросовестная воля строителей, отсутствие должного ухода за установкой. Необходимо принять меры.

Требования СНиП 42-01 для газовых печей следующие:

• потолки высотой не менее 220 см;
• наличие вентиляционного проема или окна с вентилятором;
• зазор между дверью и полом (или проемом) составляет не менее 0,25 квадратных метров.

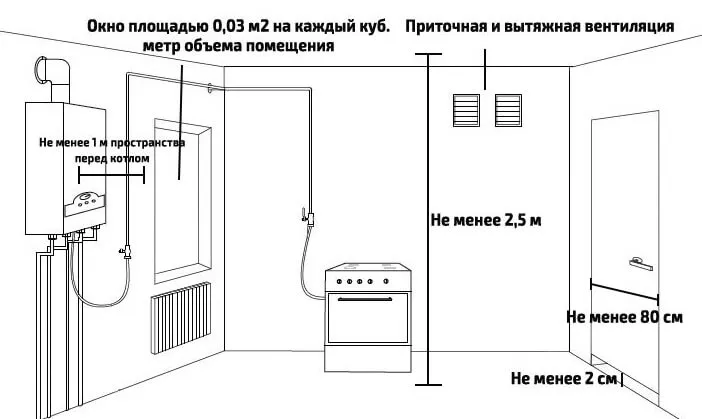

Требования к вентиляции кухни с газовой плитой

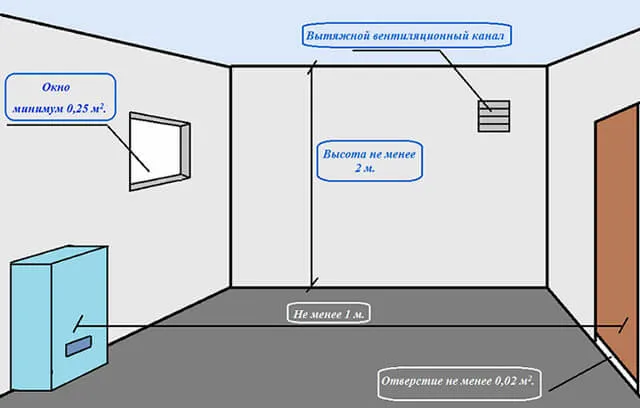

Для обеспечения достаточного воздухообмена газовая плита должна отвечать следующим требованиям к вентиляции газовой плиты SNiP 42-01:

• впотолка более 2 м 20 см;
• наличие вентиляционного канала или окна с вентиляционным отверстием в верхней части;
• под или в нижней части двери находится прорезь или отверстия общей площадью 25 квадратных дюймов и более.

Отток воздуха

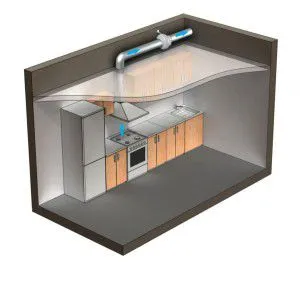

Наиболее распространенным способом нормализации вентиляции над газовой плитой является установка вытяжки. Вентилятор удаляет воздух, плавающий над варочной панелью, запахи пищи и угарный газ. А широкий зонтик вытяжки направит дымы непосредственно в вентиляционные каналы. Таким образом, вытяжка обеспечивает принудительную вытяжку на кухне с газовой варочной панелью. Стоимость вытяжек варьируется в широких пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Есть два типа капюшонов:

• с фильтрацией и рециркуляцией воздуха;
• с выходом воздуха наружу.

Первый тип вытяжки нельзя назвать частью системы вентиляции, так как он никоим образом не участвует в воздухообмене. Однако последние полностью обеспечивают удаление паров. На месте которого с улицы подымается свежий воздух. Однако, если на кухне с газовой плитой есть пластиковые окна, необходимо дополнительно проветрить подачу.

Мощность навеса выбирается в соответствии с формулой:

M=O * 10

O – это объем воздуха на кухне, рассчитанный следующим образом:

O=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно правилам, разрешается устанавливать механическую вентиляцию для газового котла приточно-вытяжной системы в квартирах жилых домов, не нарушая при этом общую вентиляцию здания. Другими словами, нельзя выводить дымовой газопровод в шахту, полностью заблокировав вентиляционную решетку. В противном случае вентиляция в газовой котельной или кухне не будет работать при выключенном вытяжном вентиляторе.

Эта проблема решается с помощью специальной вентиляционной решетки, имеющей выход для воздуховода круглого сечения.

Все секреты связи с капюшоном на видео:

Приток воздуха

Приток свежего воздуха, необходимого для нормальной работы газовых приборов и благополучия людей, обеспечивается воздухозаборными устройствами.

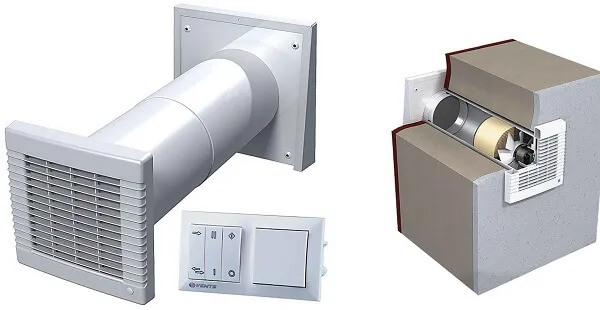

На рынке имеются следующие типы вентиляционных отверстий для вентиляции газовой печи в частном доме или квартире:

• оконный впускной клапан. Клапан устанавливается в пластиковую оконную створку и работает автоматически или в ручном режиме. Во время особо сильных морозов он склонен к обледенению;
• настенный впускной клапан. Требуется отверстие во внешней стене для установки. Есть модели с фильтрацией воздуха, могут быть автоматическими;
• вентилятор. Навешивается на нижнюю створку пластиковой двери, питающейся от электросети. Не только фильтрует поступающий воздух, но и нагревает его.

В соответствии с нашими рекомендациями Вы можете самостоятельно установить любую из перечисленных воздухозаборных вентиляционных установок для кухонь с газовой плитой или котлом.

Для котлов с открытой камерой сгорания

Газовые котлы с атмосферной горелкой требуют дымовой трубы с хорошей тягой – продукты сгорания удаляются при движении воздуха в дымовой трубе. Поэтому они сделаны как можно проще, желательно с гладкими стенами.

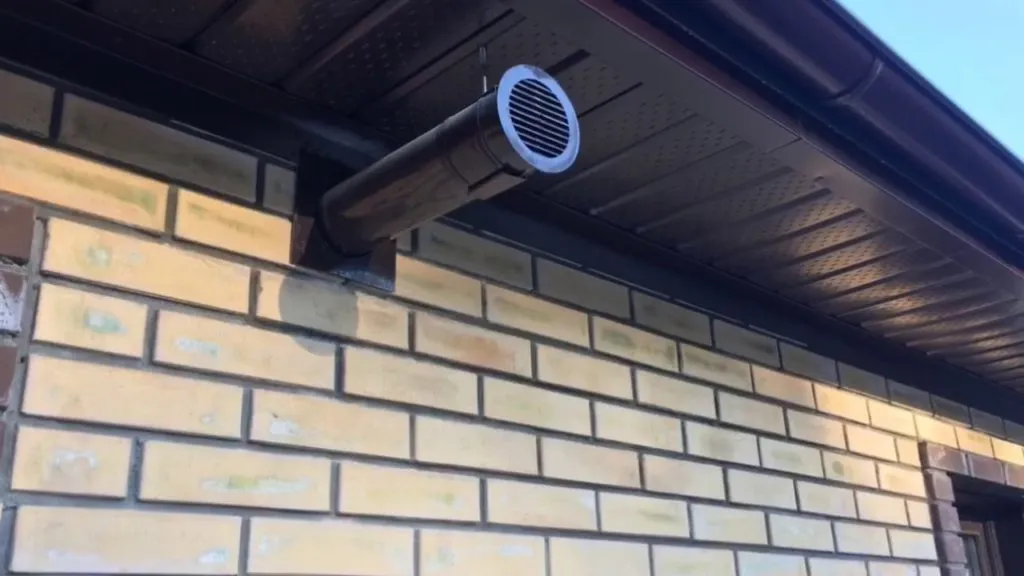

Проведите горизонтально через стену, а затем вдоль наружной стены на необходимую высоту. Этот вариант также называется наружным дымоходом.

Трубу от котла проложить вверх, минуя все потолки и крышу, и провести ее над покрытием крыши. При необходимости трубу можно проложить в стороне от стены, сделав два изгиба под углом 45°. Для этой конструкции лучше не делать изгибы на 90°.

Какой вариант лучше? Легче сделать внешнюю дымоходную трубу – с розеткой через стену. Важно правильно проходить через стену (соблюдать противопожарный зазор, если стены являются горючими). Но этот вариант требует хорошей изоляции и качественного крепления к стенам. И даже в таких условиях, как правило, возникает много конденсата. По этой причине на выходе необходимо установить тройник и конденсатоотводчик.

Если дымовые трубы проходят через крышу, то есть как минимум две сложные точки – проход через потолок первого этажа и через крышу. В этих местах устанавливаются специальные сквозные устройства. Они обеспечивают достаточную степень пожарной безопасности.

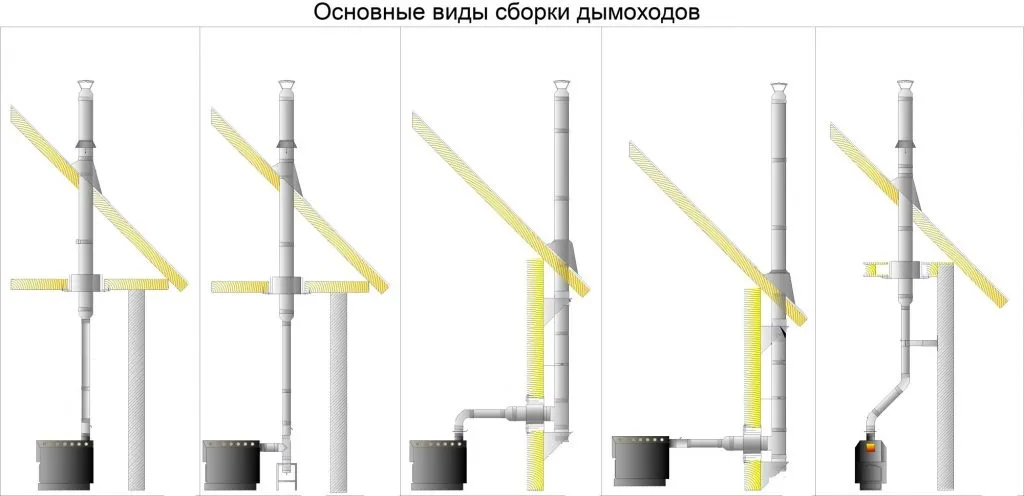

Особенности сборки металлических труб

При использовании слоистых или одностенных металлических труб происходит “конденсация” во внешней дымовой трубе газового котла. То есть вставка верхней трубы в центр нижней. Это стало возможным благодаря рифленой кромке с одной стороны.

При установке дымохода внутри здания конструкция устанавливается “сквозь дым”. В этом случае более важно, чтобы газы не попадали в помещение. Поэтому трубы поворачиваются таким образом, что верхний элемент накладывается на уже установленный.

Есть и третья возможность – собрать два петлевых контура по-разному: внешний – для дыма, внутренний – для конденсата. Для такой сборки обязательно использовать бутерброды, так как только они имеют два контура. Это лучший вариант, потому что защита полная, но сборка сложная.

Дымовые трубы в шахте (коробе)

Для того чтобы связь не портила интерьер, ее часто “упаковывают” в шахту – специально построенную коробку. Внутри обычно находятся дымовая труба (или дымоходы, если работают несколько приборов), вентиляционные каналы, могут быть стояки для водоснабжения, отопления, канализации. В любом случае, дымовую трубу лучше закрыть теплоизоляцией. Если изоляция отапливаемого помещения не может быть применена на мансарде (особенно если она холодная), изоляция должна быть обязательной. Используется базальтовая вата с рабочей температурой не менее 300°C.

Теплоизоляция положительно повлияет на температуру внутри дымохода, что увеличит тягу и уменьшит количество конденсата. Однако не стоит забывать, что речь идет о газовых котлах, а продукты их сгорания имеют низкую температуру.

Для закрытых камер сгорания

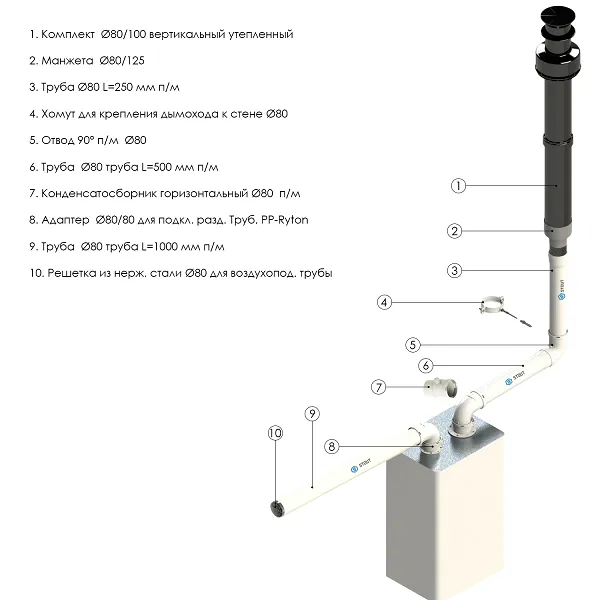

Коаксиальный дымоход выглядит как труба внутри трубы. Конструкция поставляется готовой и быстро и без проблем собирается. Достаточно знать диаметр выхода и параметры – высоту, длину.

Самая простая – коаксиальная система дымоходов. Труба поднимается над котлом и поворачивается на 90°. От него до потолка должно быть не менее 20 см. Затем его вводят через отверстие в стене, снаружи он должен заканчиваться на расстоянии не менее 30 см от стены.

Высота от уровня земли также регулируется – выход трубы не должен быть ниже 20 см от земли, а расстояние от ближайшей стены – от конца трубы до стены должно быть не менее 60 см.

Правильный монтаж оборудования

Причины отказов газовой системы в большинстве случаев тривиальны. Неочищенная дымоходная труба, угарный газ, возвращающийся в дом, или плохо установленный газовый котел. Важно правильно выбрать и установить.

Инструменты и материалы

Для устройства воздуховодов используются различные материалы: пластмассы, оцинкованные листы, гладкие или дюралевидные стальные листы.

Для отдельно стоящих домов с автономным отоплением в качестве воздуховодов можно использовать трубы из ПВХ необходимого диаметра. Дополнительно к этим трубам необходимо приобрести переходники, а на корешке к воздухозаборнику – защитную сетку.

Дополнительные материалы для обустройства вентиляции для газовой котельной в частном доме:

1. Защитные рукава для пластин.
2. Крепежи и монтажные хомуты.
3. Строительный герметик для герметизации пустот между втулками и проемами в стенах.
4. Набор инструментов для строительства.
5. Перфоратор для выполнения отверстий в стенах.
6. Защитное оборудование.

Каким образом обустраиваются дымоходы

Установка горизонтального дымохода – самое простое решение:

1. В стене сделано отверстие с выходом наружу.
2. Со стороны улицы здание поднимается вверх.
3. Присоединяется к стене – раме, привинчивается с помощью зажимов.

Внутренняя дымовая труба поднимается из котла на крышу, не выходя из дома. Он проходит через все потолки и поднимается на крышу. Такая дымоходная труба обычно состоит из двух слоев. Изоляционный материал укладывается между слоями для предотвращения возможности возгорания при нагреве дымохода и предотвращения образования конденсата:

1. Из котла в воздуховод вводится канал.
2. Канализация простирается до самой крыши.

В зависимости от конструкции дымохода снаружи дома под углом вниз рядом с конденсационным карманом устанавливается опорная платформа дымохода.

Расположение выхода дымоходной трубы относительно крыши:

• если дымовая труба протягивается более чем на три метра от конька, достаточно установить ее под углом 10◦ от горизонта. Расстояние должно быть не менее 1 метра;
• 1,5 – 3 метра – дымовая труба заканчивается на одном уровне с коньком;
• расстояние менее 1,5 м – конструкция зафиксирована над гребнем, не менее 0,5 м;
• для установки дымохода в котельной, прикрепленной к дому, предполагается угол 45 градусов и более. Дымоход должен выходить в измеряемой точке, чтобы предохранитель котла не перегорел при ветровой нагрузке.

При несоблюдении правил техники безопасности (СНиП) могут возникнуть проблемы с вводом в эксплуатацию газового котла контролирующим органом.

Изоляция конструкции

Для изоляции поверхности дымохода, соприкасающейся с потолком и кровлей, мы используем базальтовую вату, покрытую фольгой и огнеупорной шпаклевкой. Она приклеивается к дымоходу и заполняет им зазоры в потолке.

Если обычная стальная дымоходная труба, расположенная вне дома, изолирована по всей своей длине.

Борьба с жидкостью с помощью конденсатосборника

Для уменьшения количества жидкости, накапливаемой в дымовой трубе, можно использовать конденсатоотводчик. Это цилиндрический резервуар со сливным отверстием, установленный у основания дымохода, в котором собирается конденсат, стекающий по стенкам дымохода.

Испытание и проверка

Проверка эффективности вентиляции газового котла осуществляется при закрытой главной двери и открытом окне в котельной. На вентиляционное отверстие наносится простое бумажное полотенце. При нормально работающей вентиляции она будет всасываться в отверстие, в случае засорения протока или неправильно выполненной установки ткань упадет на пол.

Основные причины ухудшения тяги в системе вентиляции

Среди них они очень известны:

• трудности с наружным воздухом в котельной после замены традиционных оконных блоков на стеклопакеты. Их герметичность существенно ограничивает возможность проникновения воздуха;
• те же последствия после замены двери, если зазор между полом и нижним краем минимальный или отсутствует;
• уменьшите естественные сквозняки в жаркое время года за счет уменьшения разницы температур снаружи и внутри дома;
• появление зон застоя или низкого давления при сильном атмосферном ветре, что также отрицательно влияет на работу вентиляционных систем, поэтому в таких условиях необходим дополнительный контроль тяги.

При эксплуатации системы принудительной вентиляции в котельной выбирайте вентиляторы с крыльчатками, которые не искрятся от ударов. Для этого подходят изделия из алюминиевых сплавов, меди или пластика.

Недостаточная вентиляция газовой котельной системы опасна не только для здоровья, но и для жизни человека. Это также снижает эффективность отопления.

Чрезмерная вентиляция приводит к плохим тепловым условиям, ухудшению жилищных условий в доме.

Устанавливайте вентиляцию своими руками, постарайтесь получить квалифицированную консультацию и учтите их замечания.

Рекомендации по установке дымоходов

Для большей эффективности газового котла и безопасной эксплуатации прибора важно также соблюдать общие правила при установке вертикальной дымовой трубы:

1. Поперечное сечение дымохода должно соответствовать диаметру соединителя на котле. Как правило, тип дымохода и его особенности приведены в руководстве по эксплуатации газового прибора. Соблюдение требований, указанных в руководстве, обеспечит безопасную и эффективную эксплуатацию газового прибора.
2. Минимальная высота над коньком крыши должна быть не менее 0,5 метров.
3. Количество складок в дымоходе не должно превышать трех.
4. Установка навеса, смотрового окна и слива конденсата является обязательной.

Советы по эксплуатации

Для обеспечения правильной работы его следует очищать и проверять перед каждым отопительным сезоном. Возможно заменить некоторые детали, элементы. Ухудшение работы вызвано уменьшением полезного диаметра труб, появлением новых направлений воздуха. Например – через открытые двери, окна.

Каким должно быть помещение для газового котла?

Помещение для газового котла должно соответствовать ряду требований, чтобы обеспечить безопасность и эффективность работы котла. Вот несколько основных требований к помещению для газового котла:

1. Вентиляция: помещение должно иметь достаточную вентиляцию для обеспечения постоянной подачи свежего воздуха и отвода отработанных газов. Обычно рекомендуется, чтобы в помещении был вентиляционный отверстие или окно для естественной вентиляции. Если такой возможности нет, то помещение должно быть оснащено искусственной вентиляционной системой.

2. Размеры помещения: помещение должно быть достаточно просторным, чтобы котел мог свободно устанавливаться и обслуживаться. Размеры должны соответствовать размеру котла и учитывать требования к минимальному допустимому расстоянию до стен и потолка.

3. Защита от возгорания: помещение должно быть защищено от возможности возгорания. Для этого необходимо использовать негорючие материалы при отделке помещения и установке котла.

4. Отсутствие легковоспламеняющихся веществ: в помещении не должно храниться легковоспламеняющихся веществ, таких как бензин, керосин, лаки и т.д. Также не рекомендуется размещать другие газовые приборы в этом помещении.

5. Доступность: помещение должно быть легко доступным для обслуживания и ремонта котла. В случае необходимости должна быть возможность свободного доступа для технического обслуживания.

Обязательно следует убедиться, что помещение, в котором устанавливается газовый котел, соответствует всем требованиям местного законодательства и нормативных документов. Все работы по установке и обслуживанию котла должны производиться квалифицированными специалистами в соответствии с действующими правилами и регламентами.

Видео. Четыре главных запрета для владельцев жилья с газовой плитой или колонкой
