Схемы газового отопления частного дома — разнообразие типов, методы, плюсы и минусы

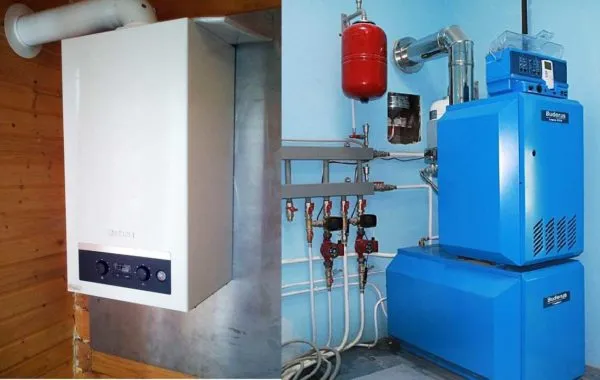

Виды газовых котлов

В зависимости от способа установки существуют два вида газовых котлов: настенные и напольные. Настенные модели предназначены для работы исключительно с природным газом, тогда как напольные котлы могут функционировать на двух разных видах синего топлива. Если интересует подробная информация, то мы можем рассмотреть схему газового отопления для вашего частного дома.

Настенный вариант более компактный, но менее мощный

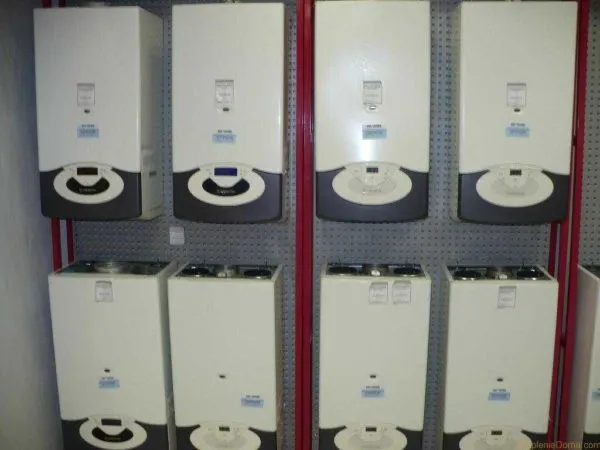

Виды настенных котлов для отопления дома

В первую очередь стоит разделить газовое отопительное оборудование по функционалу: будет оно использоваться только для отопления или еще для подготовки горячей воды для технических нужд. Если предполагается подогрева воды, нужен двухконтурный котел, только на отопление работает одноконтурный.

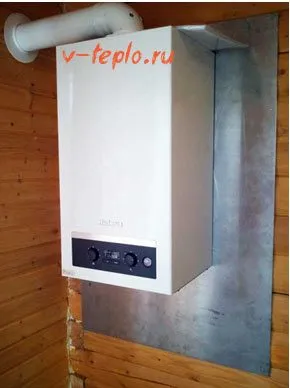

Настенные газовые котлы — небольшой шкафчик, который модно установить на кухне

Далее следует определиться с типом отвода дыма. Есть газовые котлы с атмосферными дымоходами и открытыми камерами сгорания, есть с турбированными (камера сгорания у них закрытая). Атмосферные требуют наличия хорошего дымохода и тяги в нем, кислород для горения поступает из помещения в котором установлен агрегат, потому должен быть канал притока воздуха и исправный дымоход (при пуске системы все это проверяют).

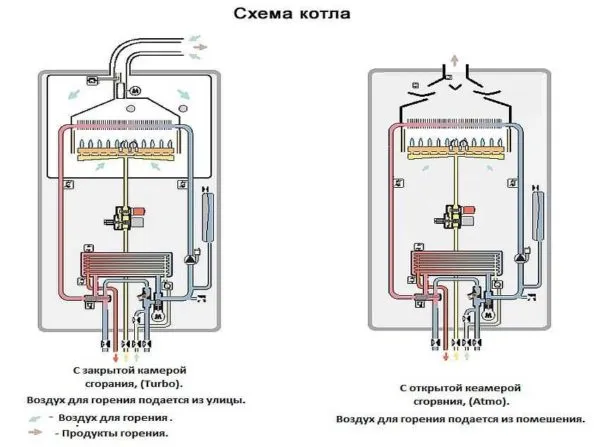

Виды камер сгорания

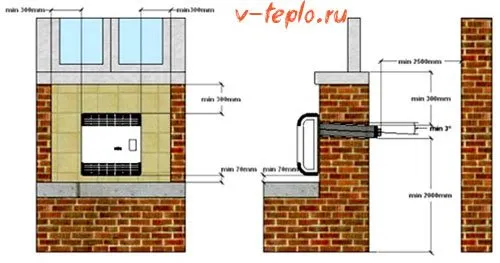

Котлы с принудительной тягой (турбированные) можно ставить без дымохода. Дымовой выход котла через коаксиальную трубу (называют еще труба в трубе) может выводиться прямо в стену. При этом по одной трубе выходит дым (качается турбиной), по второй поступает воздух для горения прямо в камеру сгорания.

Этот тип оборудования всем хорош, кроме того, что зимой коаксиал зарастает инеем, что ухудшает тягу. При плохой тяге автоматика гасит котел — чтобы в помещение не поступали продукты сгорания. Включение возможно только при восстановлении тяги, то есть придется оббивать или каким-то другим способом удалять снежные наросты.

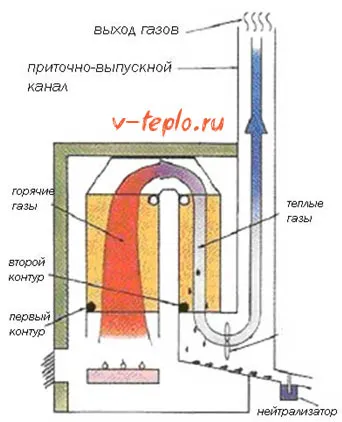

Также есть отдельный тип котлов — конденсационные. Они отличаются очень высокой эффективностью за счет того, что отбирается тепло у дымовых газов (конденсируют пары). Но высокая эффективность достигается только при работе в низкотемпературном режиме — в обратном трубопроводе теплоноситель не должен иметь температуру выше +40°C.  Если температура будет еще ниже — еще лучше.

Конденсационные котлы наиболее эффективные

Такие условия подходят для отопления водяными теплыми полами. Так что если вы задумали такое газовое отопление частного дома — с теплыми полами, то конденсационный котел — это то что требуется. Минусов у него немного — высокая цена (по сравнению с обычными) и едкий конденсат, который предъявляет особые требования к качеству дымохода (из хорошей нержавейки).

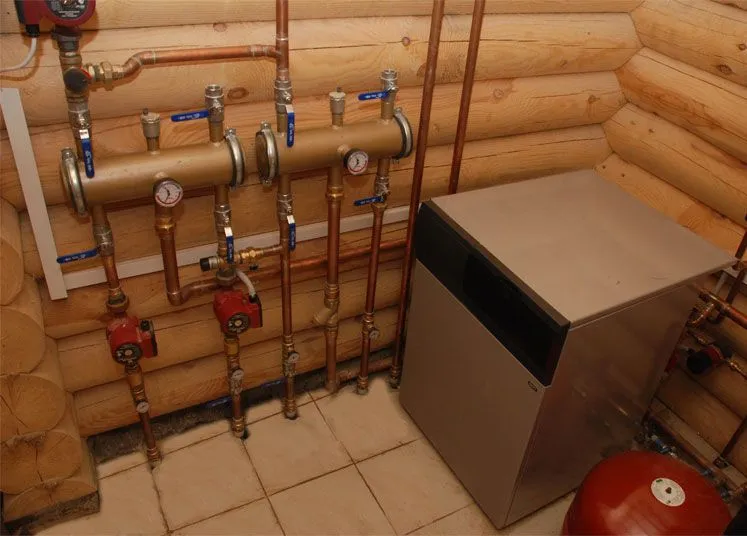

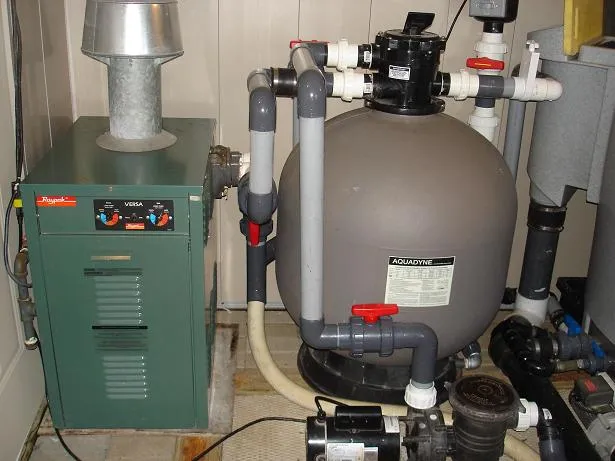

Напольные газовые котлы

Если вам необходима большая мощность, настенный вариант не подойдет — у них максимальная производительность 40-50 кВт. В этом случае ставят напольный котел. Вот они есть больших мощностей, а еще есть модели, которые могут работать в каскаде. Так вообще можно отапливать большие площади.

Некоторые из напольных котлов могут работать не только от магистрального газа, но и от сжиженного. Некоторые могут еще работать и с жидким топливом. Так что это довольно удобные агрегаты. Корпус у них из стали, а теплообменник может быть стальным или чугунным. Чугунные весят и стоят больше, но имеют более длительный срок эксплуатации — на 10-15 лет. Внутри корпуса находится горелка, автоматика и теплообменник.

Строение напольного газового котла

При выборе необходимо обращать внимание на функциональные возможности автоматики. Кроме стандартного набора — контроля наличия газа, пламени и тяги есть еще немало полезных функций: . поддержание заданной температуры,
возможность программирования режимов по дням или часам,
совместимость с комнатными термостатами;
подстраивание работы котла под погоду,
летний режим — работа на нагрев воды без отопления;
возможность работы параллельно с солнечными батареями или другими альтернативными источниками тепла и т.д.

• поддержание заданной температуры,
• возможность программирования режимов по дням или часам,
• совместимость с комнатными термостатами;
• подстраивание работы котла под погоду,
• летний режим — работа на нагрев воды без отопления;
• возможность работы параллельно с солнечными батареями или другими альтернативными источниками тепла и т.д.

Чем более широкий функционал у автоматики, тем дороже котел и его техническое обслуживание

Но также многие программы позволяют экономить топливо, что не мене важно. В общем, выбирать вам

Монтаж двухтрубной системы отопления

После установки котла, его нужно связать с расширительным баком, являющимся самой высокой точкой системы (поэтому он устанавливается на чердаке). С нижней точки бака из его боковой стенки опускается труба к коллектору. Если в системе предусмотрен циркуляционный насос, значит коллектор можно поставить в любое место. Если ставится естественная циркуляция, коллектор нужно крепить ниже расширительного бака. Сверху в расширительный бак приваривается еще труба, для сброса излишков теплоносителя в канализацию.

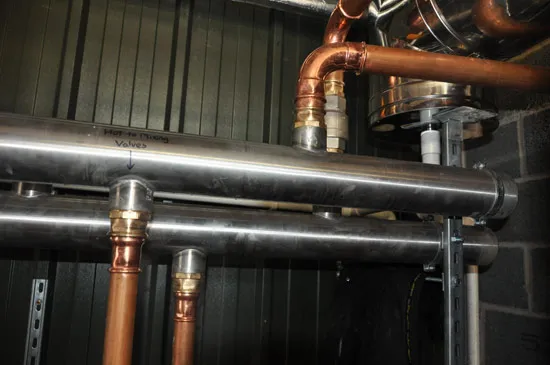

От коллектора к радиаторам проводятся трубы. Образуется контур подачи. Также от радиаторов отводятся трубы, по которым будет утекать уже отдавшая тепло вода. Обратные трубы также собираются в контур, соединяющийся с отопительным котлом. Циркуляционный насос устанавливается в обратный контур. Основная сложность монтажа двухтрубной системы заключается в большом количестве труб. Однако её эффективность намного выше, чем однотрубной.

Самым последним этапом установки двухтрубной СО является монтаж радиаторов. Радиаторы устанавливаются на кронштейны под оконным проемом. Количество секций радиатора или его длина подсчитываются по метражу комнаты. Необходимо посмотреть в техническом документе радиатора его мощность и дальше для расчета применить следующую формулу: количество секций = (площадь помещения х 100 Вт) / мощность радиатора. Это для помещений с высотой потолков до трех метров. Если высота потолка больше, применяется формула:
количество секций = (площадь помещения х высоту потолка х 40) / мощность радиатора. Количество секций округляется в большую сторону.

Радиаторы устанавливаются точно посередине окна с допустимым отклонением не больше 2см. Ширина батареи должна составлять 50-75% от ширины подоконника. Расстояние от пола не должно превысить 12см. Зазор между ребром батареи и кромкой подоконника должен быть больше 5см. От стены до батареи должно быть 2-5см.

В домах с 2-хтрубной системой отопления обычно монтируется радиатор по нижней схеме подключения, которая отличается легкостью монтажа и допустимыми теплопотерями. При монтаже обязательно нужно предусмотреть монтаж клапана Маевского для периодического сброса воздуха, который нужно расположить в верхней части батареи. Кран Маевского может быть автоматическим или механическим: он есть в комплектации радиатора или уже присутствует в конструкции.

После окончания установки всех элементов системы производится её опрессовка. Повторимся: первичный запуск котла производится только после получения документального разрешения в присутствии представителя газовой службы.

Особенности устройства автономного отопления

Если поблизости нет центральной газовой магистрали, то придется остановиться на варианте автономного отопления дома на сжиженном топливе. Большинство газовых котлов и конвекторов используются как для работы на природном, так и на сжиженном газе.

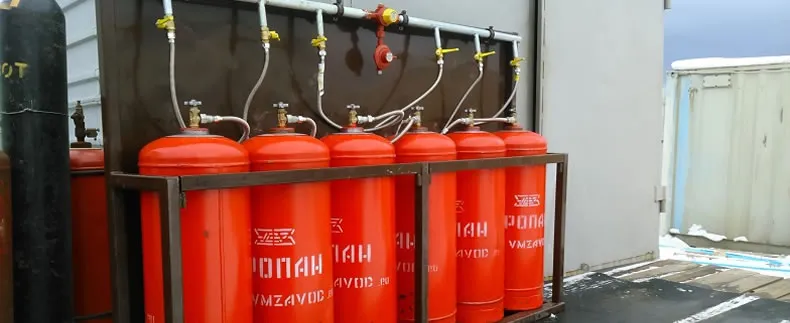

Баллоны с топливом должны находиться за пределами жилого дома в специальном металлическом проветриваемом контейнере. Обычно емкости по 50 л объединяют в группу от трех до десяти штук. Газ подается через отверстие в стене и контейнере по трубопроводу к газовому устройству.

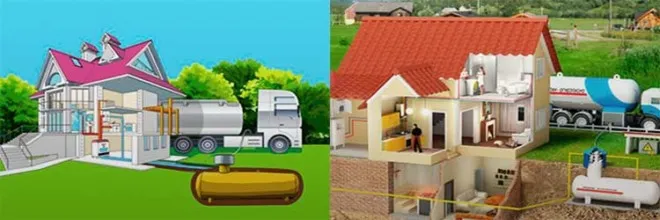

Для отопления большого дома удобнее использовать газгольдер, чтобы постоянно не менять газовые баллоны. Резервуар для хранения газа представляет собой металлическую емкость, располагаемую над землей или под ней. На устройство газгольдера придется затратить немалую сумму, зато он прослужит довольно долго и может длительное время без дозаправки обеспечивать отопительную систему топливом. Сэкономить на хранилище газа можно, если договориться с соседями, и общими усилиями организовать установку емкости.

Обратите внимание! Газгольдер должен располагаться от жилья на расстоянии не менее 10 м. . К преимуществам газового автономного отопления относятся:

К преимуществам газового автономного отопления относятся:

• независимость от газопоставляющей компании;
• возможность самому контролировать качество топлива;
• долговечность системы;
• надежность.

Минусом является необходимость самостоятельно организовывать доставку газа.

Элементы автономной газовой системы

Обязательными элементами любой автономной системы являются:

1. Теплогенератор: газовый котел или конвектор.
2. Трубопровод с радиаторами. Самым оптимальным материалом для труб является металлопластик.
3. Запорная арматура – ее устанавливают для увеличения экономии топлива. Основными составляющими являются шаровые и запорные краны, задвижки игольчатый вентиль.
4. Максимальную экономию работы отопительной системы можно достигнуть, установив автоматическую систему контроля и регулировки. Автоматика меняет расход топлива в зависимости от температуры в помещениях. Современные функции, позволяющие экономить газ, встроены в новые модели агрегатов. Но даже, если установлена самая простая конструкция котла, то можно приобрести оборудование отдельно.

Экономную и удобную газовую систему отопления сможет спроектировать только специалист. Если у Вас нет опыта в этом деле, лучше доверить разработку проекта соответствующей компании.

Как выбрать газовый котел

Нужно сразу отметить, что говоря газовое отопление, все-таки имеется в виду, что производится нагрев теплоносителя газом. А вот в роли теплоносителя чаще всего выступает вода. По каким параметрам выбирают газовые котлы:

1. По мощности. Котлы малой мощности (до 65кВт) и средней мощности (до 1700кВт) – идеальный выбор для системы отопления частного дома. При Советском Союзе расчет мощности газового котла производился по формуле 1кВт мощности на 10кв.м. площади. Однако для большего удобства можно посмотреть на сайте производителя котлов специальные калькуляторы для расчета мощности котлов, которые учитывают особенности региона, площадь дома, высоту потолков, количество этажей и прочие параметры. Сверху лучше добавить еще 20% мощности на случай непредвиденных ситуаций.
2. Котлы могут быть одно- и двухконтурными. Одноконтурные агрегаты применяются только для отопления. Если вам необходим еще и подогрев горячей воды – выбирайте двухконтурный котел. Сразу определите потребность в горячей воде: если она не больше 15л в минуту с температурой до 30С, достаточным вариантом станет компактный и удобный котел проточного типа. Если же горячая вода нужна в полном объеме, то оптимальным вариантом станет покупка котла с бойлером. Бойлер может создать запас горячей воды объемом от 50л до 200л.
3. Напольный или настенный. Напольные котлы отличаются большими габаритами, устанавливаются на пол и спокойно могут справиться с самыми большими по площади помещениями. Обычно для установки напольного котла выделяют отдельное небольшое помещение. Современные настенные котлы могут справиться с обогревом помещений площадью до 300кв.м., отличаются компактными размерами и могут быть установлены непосредственно на кухне на стену.
4. Тип горелки. Котел с атмосферной горелкой требует устройства традиционной дымоотводящей системы. Эти модели характеризуются небольшим КПД, но и простотой эксплуатации и недорогой стоимостью. Агрегаты с турбированной горелкой в конструкции имеют электрическую турбину для принудительного вентилирования камеры сгорания. У таких систем выше КПД и они не зависят практически от перепадов давления газа.

Кроме этого, при выборе котла стоит обратить внимание на материал, из которого сделан теплообменник – чугун или сталь. Чугун долговечнее, но тяжелее

Имеет значение и возможность регулировки мощности: плавная или двухступенчатая. Однозначно ответить, какой котел лучше невозможно без знаний конкретных условий эксплуатации.

Типы газовых котлов

По компоновке

• Напольные не ограничены по весу и мощности, могут иметь долговечный и весьма массивный чугунный теплообменник.

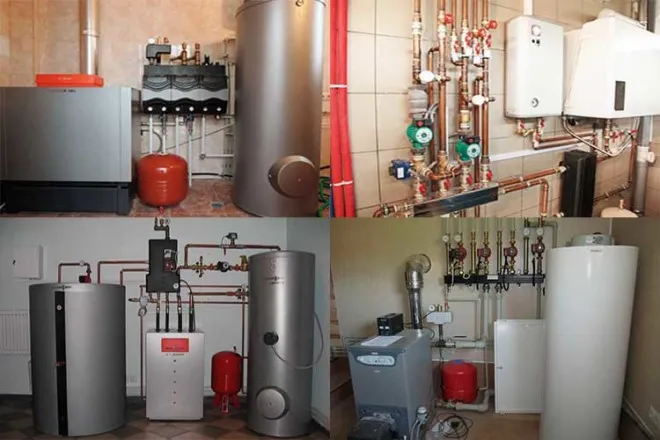

Напольные котлы — решение для больших домов

• Настенные не могут быть слишком тяжёлыми, ещё не так давно их мощность ограничивалась 25-ю кВт. Но технология совершенствуется и конденсационным газовым котлом мощностью в 50 кВт уже никого не удивишь. Теплообменники изготавливают лёгкими: из меди, нержавеющей стали и алюминиевых сплавов. Они служат меньше чугунных, но эффективней, обходятся дешевле, не боятся механических и гидравлических ударов.

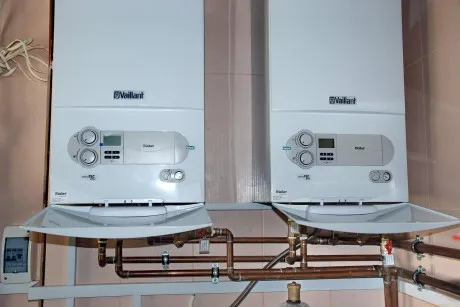

Настенный котёл компактен, если мощности одного не хватит, их можно повесить несколько, собрав так называемый каскад

По функциональным возможностям

• Одноконтурные котлы обслуживают только систему отопления, для горячего водоснабжения (ГВС) в систему встраивают ёмкостной водонагреватель косвенного подогрева (бойлер).
• Двухконтурные могут осуществлять раздельный подогрев теплоносителя и горячей воды. Оснащены отдельным от отопительного теплообменником меньшей мощности, предназначенным для ГВС, либо встроенным бойлером.

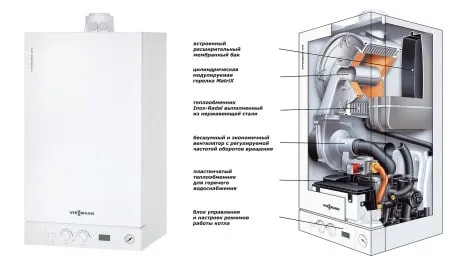

В этот современный двухконтурный котёл, помимо отдельного теплообменника для ГВС, встроен расширительный бак и вентилятор турбонаддува

По типу тяги

• В котлах с естественной тягой продукты сгорания удаляются за счёт естественной тяги дымохода, который в обязательном порядке должен выходить на крышу.
• В котлах с принудительной тягой (турбо, наддувные) подача свежего воздуха и дымоудаление осуществляется принудительно, с помощью вентилятора. Коаксиальный либо раздельный дымоход можно вывести прямо через наружную стену на улицу. Такое решение упрощает и нередко удешевляет установку оборудования, особенно при реконструкции зданий, не имеющих вертикального дымохода. Ещё один несомненный плюс — в процессе горения не используется кислород из помещения.

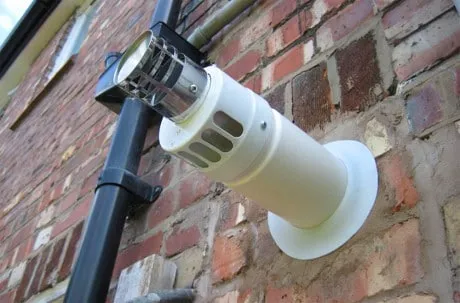

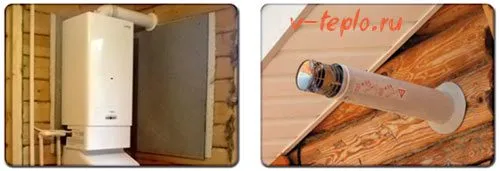

Коаксиальную трубу дымоудаления и воздухозабора надувного котла можно вывести из наружной стены в любом месте

Иные способы использования природного газа для отопления

Все более распространенным становится воздушное газовое отопление. Обычно его применяют в промышленных предприятиях, складских помещениях, а также развлекательных комплексах.

В последнее время газовое воздушное отопление стали применять и в частных домах.

Смысл приборов воздушного отопления заключается в том, что через теплообменник подается воздух при помощи вентилятора. Такие приборы могут быть разными – в зависимости от типа вентилятора, теплоносителя, мощности.

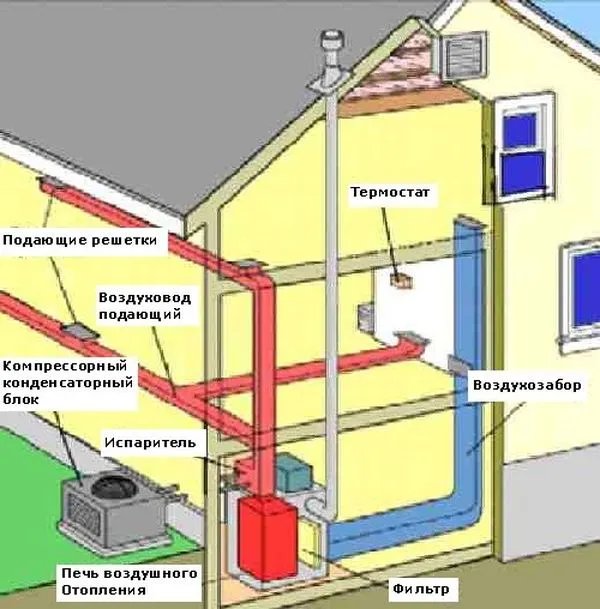

Воздушное газовое отопление

Наряду с воздушным газовым отоплением используются и газовые пушки отопления. Такие пушки (обогреватели) бывают не только на природном газе, но и на баллонном. Все пушки относятся к прямому нагреву, они не применяют отвод продуктов сгорания. Обычно они используются для обогревания помещений складов, теплиц, открытых площадей.

Источники газа

Природный газ – универсальный вид топлива, получать который можно из транспортировочной магистрали (при условии ее наличия неподалеку) либо использовать сжиженный газ из специальных емкостей для хранения. Основным преимуществом газа является высокая энергоэффективность. При доступной цене он имеет высокую температуру горения, позволяющую получить КПД на уровне 95% от мощности котлов и котельного оборудования.

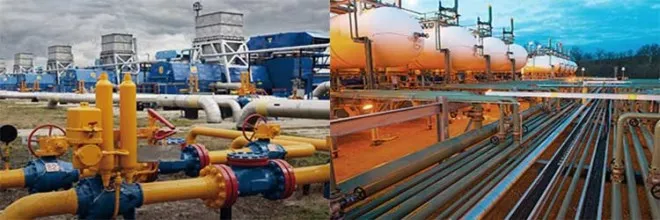

Магистральный трубопровод

Отопление газом при подключении к магистральному трубопроводу – наиболее дешевый и эффективный с точки зрения энергопотребления вариант для загородного дома. Если в поселке или неподалеку от вашего дома проходит газовая магистраль, необходимо оформить подключение к ней и получать топливо в требуемом количестве. Использование магистральных газовых трубопроводов имеет следующие преимущества:

• стабильное давление в сети, не нужно калибровать котельное оборудование, переживать о том, что при падении давления снизится эффективность обогрева;
• высокое качество топлива. Газ в магистрали соответствует стандартам снабжения, имеет высокую степень очистки и калорийность, обеспечивающую эффективный обогрев;
• доступная цена в сравнении с прочими энергоносителями, а также сжиженным газом.

Единственным недостатком, пожалуй, является отсутствие возможности контролировать давление, включение и отключение магистрального газоснабжения. Если подача газа в вашем районе нестабильна, необходимо быть готовым к этому заранее.

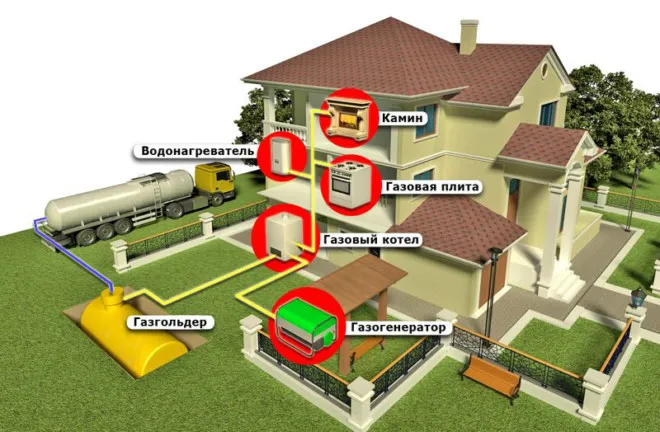

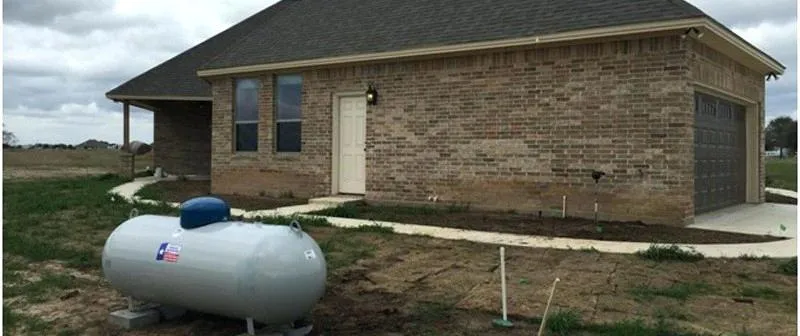

Газгольдер

Газовое отопление с использованием газгольдера – эффективное решение для объектов, не имеющих возможностей для подключения к магистральным линиям, но нуждающимся в значительном ресурсе топлива для обеспечения работы сразу нескольких точек обогрева, отопления и нагрева воды. Газгольдер представляет собой стальную емкость, рассчитанную на эксплуатацию в условиях высокого давления. Емкость оснащена запорной арматурой и прочими устройствами для закачки и последующей отдачи газа в систему бытового газопровода.

Использование газгольдеров имеет следующие преимущества:

• самостоятельный контроль параметров газоснабжения, можно регулировать давление и другие характеристики в газовой системе;
• независимость от сбоев в магистральной системе, полностью автономное отопление в доме;
• достаточно большой запас газа. Заправка требуется 1 раз в месяц при разумном потреблении и выборе емкости подходящей вместительности.

Недостатком газгольдера является то, что это фактически емкость с легковоспламеняющимся веществом, располагаемая на территории загородного участка. Чтобы исключить любые сбои в работе и вероятность чрезвычайных происшествий, необходимо строго соблюдать правила монтажа и эксплуатации газовых емкостей. Правила разрабатываются производителем оборудования и указываются в государственном стандарте на проведение монтажных работ. Кроме того, для того чтобы установить газгольдер и провести от него газ, необходимо получить разрешение властей, для чего потребуется согласовать проект в горгазе.

Баллоны

Отопление с использованием баллонов с сжиженным газом представляет собой достаточно трудоемкий процесс. Так как газовые баллоны имеют небольшой объем (до 100 литров), их часто приходится менять и заправлять. Такой вариант индивидуального отопления применяется в случаях, когда речь идет о сезонном жилье, где хозяева бывают в течение нескольких недель за всю зиму. В таких условиях установка газгольдера нецелесообразна по причине высокой цены и сложности реализации проекта. Газоснабжение с использованием баллонов имеет следующие преимущества:

• подходит для ситуаций, когда отопление нужно на несколько недель за всю зиму;
• позволяет сэкономить, исключив необходимость эксплуатации сложного газового оборудования;
• не требуется разработка и согласование проекта.

В случае с газовыми баллонами наблюдается та же проблема, что и с газгольдером. Эксплуатация емкостей с горючим веществом может быть опасна при несоблюдении правил. Для баллонов нужно оборудовать отдельное помещение, чтобы исключить возможность перегрева и случайного возгорания с последующей детонацией других емкостей. При соблюдении технологических правил риски сводятся к минимальному уровню.

Каковы же плюсы и минусы автономного газового отопления в частном доме

• Экономически выгодное эффективное отопление: оплачивается только потребляемое топливо.
• Простота монтажа.
• Доступность материалов и оборудования на рынке на любой вкус с учетом финансовых возможностей.

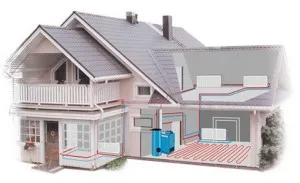

Автономная система отопления обеспечит теплом весь дом

Возможность самостоятельно регулировать температурный режим в отдельных комнатах посредством байпасных кранов.
Температурный режим задается заблаговременно: система отключается и включается в удобное для пользователя время (можно задать время для прогрева помещения перед приходом хозяев).
Оборудование радиаторов кранами, которые могут отключать лишь одну батарею, не прекращая работы всей системы автономного отопления частного домовладения.
Контроль нагрева каждого радиатора при помощи термостатов, которыми оборудована система.
Компактность нагревательных приборов, позволяющих экономить жилое пространство в частном доме и не влияющих негативно на эстетический вид помещения, в котором расположены приборы системы.
Достаточно низкая стоимость топлива.
Отсутствие необходимости впрок заготавливать топливо и избавляться от продуктов горения (как в случае с печным отоплением).
Простота в эксплуатации отопительной системы и управление ею.
Бесшумность.

Недостатки газового отопления

Утечка газа может привести к плачевным последствиям. Будьте бдительны и устанавливайте оборудование слежения за утечками.

1. Необходимо установить автоматическую систему слежения за возможными утечками. Система зависит от подачи электроэнергии.
2. Атмосферная горелка имеет открытое пламя. Безопасность такого устройства – спорный вопрос для некоторых пользователей.
3. Использование газового котла нецелесообразно, если площадь помещение менее 100 квадратных метров. Такая установка экономически не выгодна и считается менее безопасной для окружающей среды.
4. При монтаже газового котла обязателен и дымоход, позволяющий отводить отработанные газы. При этом котельная устанавливается в отдельной комнате. Еще одно условие – хорошая вентиляция и снабжение помещения свежим воздухом, наличие отдельного выхода на улицу. Последнее обязательно для установок с газовой горелкой.
5. Если давление газа падает или горелка изрядно изношена, то уменьшается КПД и может появиться копоть.
6. Модель газового котла стоит выбирать с учетом особенностей климата. Так как в России давление газа может сильно «скакать», зарубежные устройства просто не выдерживают нагрузок. Поэтому горелка неадаптированной установки способна «сжечь саму себя» при снижении давления до предела. Такое оборудование быстро выходит из строя.
7. Необходимость согласования проекта и установки со службой Газтехнадзора. Чтобы установить газовую систему, придется получить разрешение и пригласить сотрудника инспекции для подписания документов и осмотра.

Обратите внимание, что Газтехнадзор требует копии лицензии обслуживающей организации. Если за этапы работы отвечают разные фирмы, требуются лицензии на каждый вид деятельности.
.

Особенности водяного отопления требования к системе

Доминирование водяного отопления в частном секторе объясняется его достоинствами:

• Надежностью системы. Процесс идеально прост и отлажен: нагретая от котла вода циркулирует в трубах по замкнутому контуру, отдает тепло и возвращается обратно.

• Теплоемкостью (и теплоотдачей) воды. Она достаточна, чтобы эффективно и равномерно обогревать жилой дом. Остальные теплоносители (в том числе и антифризы) обладают худшими показателями.

• Дешевизной. Вода — дешевый и экологичный теплоноситель.

Недостатками можно считать:

• Затратный монтаж трубопровода.

• Постоянный расход средств на нагрев системы (а где он не постоянный?).

• Тепловую инерцию. Эффект после включения водяного отопления ощущается не сразу (по сравнению с воздушным).

• Уход. Необходимо следить за состоянием системы: металлические элементы подвержены коррозии, радиаторы отопления должны содержаться в чистоте (пыль уменьшает теплообмен).

• Особенности функционирования. Выключение отопления на зиму может привести к аварии (вода замерзнет и разорвет трубы). Владельцы летних дач должны подумать о замене воды на антифриз (или о замене системы).

Если из крана течет вода, система не завоздушена

Прежде, чем вода побежит по трубам, отдавая тепло и поднимая настроение, ее необходимо нагреть. Способ нагрева (вид отопления) выбирается, исходя из нескольких критериев:

• Доступность топлива (его цена и возможность бесперебойного получения).

• Затраты на монтаж системы (стоимость работы, оборудования и материалов).

• Затраты на обслуживание и ремонт.

Проектирование схемы отопления

Система отопления может быть с естественной и с принудительной циркуляцией. В создании естественной системы циркуляция происходит благодаря разнице плотности горячей и холодной воды, в принудительной системе работает насос.

Важный элемент в системе – разводка отопления, которая бывает двух типов:

• однотрубная: для небольших домов с малым количеством помещений;
• двухтрубная: идеальный вариант для регулирования температуры в различных помещениях.

Однотрубная схема имеет существенный недостаток – хуже нагреваются нижние радиаторы, а также неравномерно прогреваются радиаторы двухэтажного дома. Впрочем, меньше расходуются материалы, а проблема неравномерного прогревания радиаторов решаема при помощи монтажа перемычки и увеличения числа секций радиатора. Чтобы быстрее происходила циркуляция теплоносителя, применяется циркуляционный насос. Схему с естественной циркуляцией можно реализовать, если поставить котел ниже уровня радиаторов. Для нормального естественного циркулирования нужен естественный наклон трубопроводов.

Двухтрубная система обеспечивает равномерный прогрев радиаторов, однако затраты на материалы и на монтаж будут гораздо больше. Система позволяет регулировать нагревание отдельных радиаторов. Если котел находится в подвальном помещение, оптимальным выходом будет устройство двухтрубной системы с естественной циркуляцией.

Конструкция газовых котлов и их КПД

• Конвекционные газовые котлы утилизируют только энергию, непосредственно образующуюся при сгорании топлива. КПД современных конвекционных котлов довольно велико, но всё же не превышает 95%. Оптимальная температура подачи/обратки теплоносителя для них — 80/60 ºС.

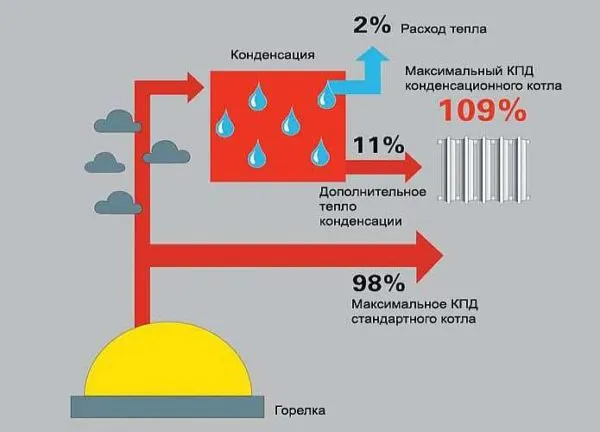

• Конденсационные котлы, разработанные несколько десятилетий назад и ставшие популярными сегодня, имеют невероятный с точки зрения физики КПД под 110%. На самом деле законы природы не нарушаются, в экономайзере конденсационного котла происходит конденсация водяных паров, коих немало содержится в отработанных газах. При выпадении пара освобождаются те дополнительные 15%, которые не учитывает отечественная методика подсчёта КПД. Но конденсация паров и столь высокая эффективность в полной мере достигаются лишь при условии, что котёл нагревает теплоноситель на подаче/обратке только до 60/40 ºС. Подобный низкотемпературный режим является наилучшим для тёплых полов, но температура в радиаторах традиционно выше на 20 ºС. Чтобы обеспечить расчётную теплоотдачу при переходе со стандартного на низкотемпературный обогрев, придётся увеличить количество секций батареи или площадь радиатора почти на 80%. Именно поэтому система газовогоотопления частного дома, основой которой является высокоэкономичный конденсационный котёл, должна изначально быть рассчитана и смонтирована как низкотемпературная.

Кстати, низкотемпературные системы, в отличие от обычных, не перегревают домашнюю пыль, что способствует созданию более здорового микроклимата в доме. При замене конвекционного котла на конденсационный в стандартной (80/60 ºС) системе отопления придётся добавить секций к батареям, заодно проверить, не нужно ли установить более мощный насос. Другой вариант — провести действенное наружное утепление здания. Оба технических решения позволят перейти на низкотемпературный режим и через несколько лет сполна окупить расходы на реконструкцию. Если этого не сделать, экономия топлива составит не 15%, а лишь 2-4%.

Выбор газового котла

К газовому оборудованию относятся котлы, без которых отопление дома невозможно. К выбору газового отопительного котла стоит подходить крайне внимательно с учетом того, что в продаже представлено множество моделей, рассчитанных на различные условия эксплуатации.

Котлы отличаются по следующим параметрам:

• месту установки (настенные, напольные);
• количеству контуров (одноконтурные только для отопления и двухконтурные, совмещающие в себе функции отопления и нагрева воды для бытовых нужд);
• типу тяги (естественная или принудительная);
• варианту горелки (атмосферная или с наддувом);
• типу камеры сгорания (открытая или закрытая с дожигом конденсационных газов, повышающих КПД котла).

Многие котлы оснащаются системой автоматизации, контролирующей наличие огня при включенном газе и перекрывающей подачу при его затухании, а также автоматикой, регулирующей температуру теплоносителя. Современные газовые котлы имеют электронное или аналоговое управление, позволяют с высокой точностью регулировать температуру обогрева.

Обратите внимание! Важным фактором является мощность котла. Рассчитывается она, исходя из того, что 1 кВт энергии обогревает 10 м2 при стандартной высоте потолка

Эти показатели могут незначительно колебаться в зависимости от того, насколько хорошо сделана теплоизоляция помещения. При расчете нужно брать газовый котел с запасом в 10-15% от максимально необходимой мощности. Это позволит оборудованию работать без перегрузок и продлит эксплуатационный ресурс.

Благодаря достаточно простому исполнению произвести монтаж газового котельного оборудования можно своими руками. Задача состоит в том, чтобы правильно подключить водяные контуры, подачу газа и отвод системы дымохода.

Схемы газового отопления дома

Речь пойдет о водяном отоплении с использованием газа. Сразу стоит определиться с типом циркуляции теплоносителя. Она бывает естественной (такие системы еще называют гравитационными) или принудительной (с обязательным насосом).

Гравитационные системы требуют установки руб большого диаметра, то есть теплоносителя в системе получается много. Второй момент — за счет того что движется теплоноситель по трубам с небольшой скоростью, эффективность отопления не очень высокая. Дальние радиаторы в длинных ветках могут быть холодными. Это о недостатках. Их немало, но есть один большой плюс — системы с естественной циркуляцией не зависят от электричества

Это важно в тех регионах, в которых свет отключают часто.

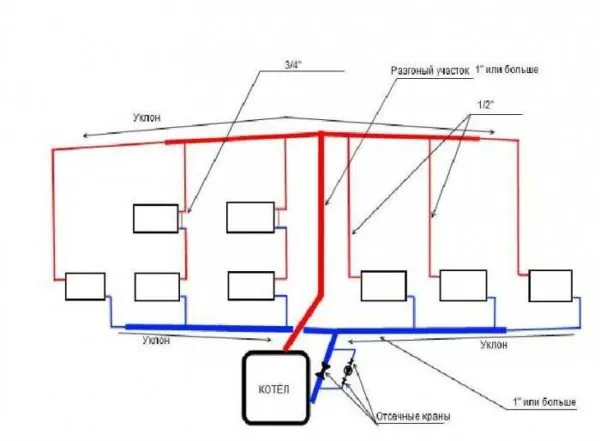

Схема ситемы с естественной циркуляцией

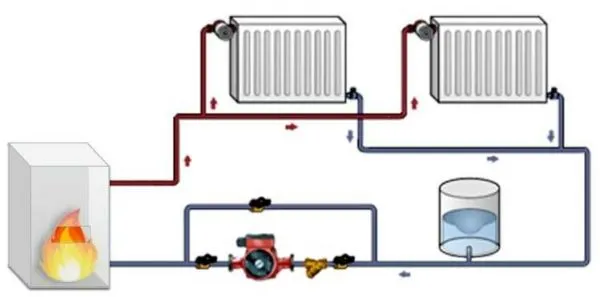

Теперь немного о системах с принудительной циркуляцией. Они более эффективны — теплоноситель движется с заданной скоростью, доставляя тепло во все уголки системы. Наличие насоса позволяет использовать трубы небольших диаметров. Это значит, что теплоносителя в системе не много и он быстро прогревается. В общем, они обеспечивают больший уровень комфорта, но имеют серьезный минус — для работы необходимо электричество, то есть требуется резервное питание. Если свет отключают редко, достаточно установить блок бесперебойного питания с несколькими аккумуляторами. Они могут обеспечить работу котла на десятки часов. Если же отключают свет часто и надолго, придется встраивать в систему еще и генератор. В любом случае, это дополнительные затраты и немалые.

Есть еще системы комбинированные — они спроектированы как гравитационные, но имеют встроенный циркуляционный насос. Такое решение можно назвать идеальным с точки зрения практичности: пока свет есть, отопление работает как принудительное, как только электропитание пропало, все работает как гравитационная система. В общем, неплохой вариант, за исключением того, что трубы будут проведены большие и слишком уж на виду.

Способ разводки

Есть три типа систем — однотрубные, двухтрубные и лучевые. В однотрубных радиаторы подключены последовательно к одной трубе. Этот способ разводки экономичен — требуется меньше труб, но его трудно компенсировать — сложно добиться одинаковой теплоотдачи от радиаторов. Все дело в том, что теплоноситель  поступает на первый радиатор в ветке горячим — сразу от котла. Он проходит через него, немного остывает, попадает на следующий, еще немного остывает. Так на всем протяжении ветки.

Схема однотрубной системы газового отопления частного дома

Получается, что к последнему радиатору приходит теплоноситель намного холоднее, чем к первому. Единственный выход — учитывать это явление при проектировании системы и увеличивать количество секций в радиаторе по мере удаления от котла. Но последние радиаторы все равно останутся наиболее холодными.

Более-менее легко можно сбалансировать систему, представленную на фото выше. В ней на каждом радиаторе присутствуют термостаты — устройства, позволяющие менять количество проходящего через радиатор теплоносителя. Чтобы при этом не «задавить» циркуляцию во всей системе, под каждым радиатором ставится байпас — перемычка, по которой идет теплоноситель, который не пошел через радиатор.

В двухтрубной системе радиаторы подключены параллельно — к подающему и обратному трубопроводу. В этой системе расход труб намного больше, так как тянется одновременно две нитки. Но в данном случае на каждый отопительный прибор подается теплоноситель с одинаковой температурой, благодаря чему теплоотдача радиаторов будет одинаковой (если поставить одинаковые батареи).

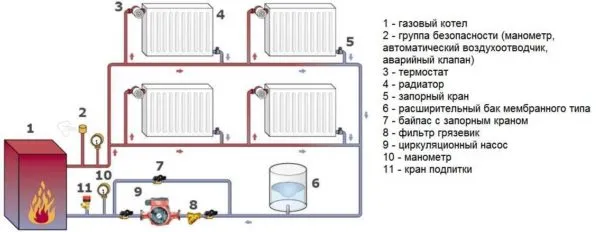

Пример двухтрубной схемы

В данной схеме также можно ставить термостаты, но для этого не требуются байпасы — регулируется только поток на один радиатор. Так что несмотря на больший расход труб, двухтрубные системы более популярны.

Лучевой способ разводки самый затратный по количеству туб. В них к каждому радиатору идет отдельно подающая и обратная труба. Она подключается к коллектору — устройству с одним входом и несколькими выходами. В данном случае регулировка возможна как на коллекторе, так и на радиаторе при помощи термостата.

Лучевая схема разводки отопления

Газовое отопление частного дома сделанное по этой схеме будет наиболее надежным: если повредиться один из трубопроводов, все остальные будут работать. Потому такой способ часто выбирают если трубы прячут в стяжку.

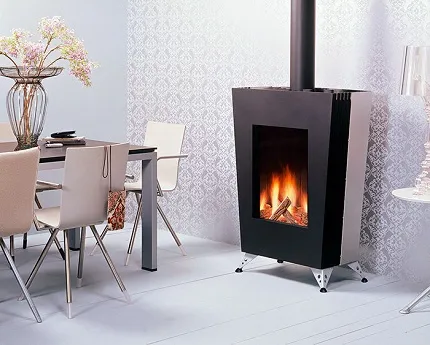

Камин для газового отопления дома

По стоимости оборудования камины на газу сравнимы с электрическими или дровяными аналогами. Но газовое топливо значительно дешевле.

И, в отличие от дров, газовое отопление с помощью камина в загородном доме предполагает отсутствие проблем с золой. Плюс, не придется постоянно следить за работой топки и заботиться о колке поленьев.

Камины, перерабатывающие газ в тепловую энергию, используются в системах отопления, т.к. не оснащены устройствами, необходимыми для обслуживания двух контуров

По типу установки камины на газу бывают:

• пристенными;
• островными;
• встраиваемыми.

По общей конструкции и внутреннему наполнению (горелки, автоматика, устройство камер сгорания) они полностью повторяют газовые котлы. В обоих случаях технология подключения к сетям идентична. Различия существуют лишь в принципе обогрева помещений.

По принципу подключения и организации системы отопления газовые камины схожи с напольными отопительными котлами

Водогрейный котел изначально предназначен для нагрева воды, а обычный камин – для конвекции воздуха от корпуса и лицевого экрана, за которым происходит горение топлива.

Фотогалерея работ по газовому отоплению загородных домов

Газовое отопление загородного дома – Московская область, Мытищинский район, деревня Аксаково

Посмотреть весь проект (9 фото)

Газовое отопление загородного дома – Московская область, Одинцовский район, КИЗ «Зеленая роща»

Посмотреть весь проект (16 фото)

Газовое отопление загородного дома – Владимирская область, город Киржач

Посмотреть весь проект (15 фото)

Газовое отопление загородного дома – Московская область, город Сергиев Посад, СНТ «Авиатор»

Посмотреть весь проект (30 фото)

Газовое отопление загородного дома – Московская область, Раменский район, д. Нижнее Велино

Посмотреть весь проект (10 фото)

Газовое отопление загородного дома – Московская область, Солнечногорский район, КП «Истра Вилладж»

Посмотреть весь проект (31 фото)

Газовое отопление загородного дома – Московская область, КП «Миллениум Парк»

Посмотреть весь проект (64 фото)

Газовое отопление загородного дома – Московская область, город Балашиха, ДНП «Новый Мир»

Посмотреть весь проект (10 фото)

Газовое отопление загородного дома – Московская область, Истринский район, КП «Старый Свет»

Посмотреть весь проект (35 фото)

Газовое отопление загородного дома – Московская область, Мытищинский район, деревня Марфино

Посмотреть весь проект (33 фото)

Газовое отопление загородного дома – Московская область, Нарофоминский район, ГП «Верея»

Посмотреть весь проект (18 фото)

Газовое отопление загородного дома – Московская область, Красногорский район, село Ангелово

Посмотреть весь проект (13 фото)

Газовое отопление загородного дома – Московская область, КП «Миллениум Парк»

Посмотреть весь проект (20 фото)

Другие виды отопления

• Отпление твердотопливным котлом
• Отопление дизельным котлом

Особенности отопления на объектах

• Загородное отопление
• Отопление в частном доме

Возник вопрос? Свяжитесь с нами!

Для того чтобы связаться с нами, Вы можете заполнить форму обратной связи, написать нам либо позвонить по телефону, указанному ниже.

Мы работаем ежедневно: с 9:00 до 21:00Звоните: E-mail: info@vip-otoplenie.ru

Центральное газовое отопление

Наличие магистрального газа в загородном доме позволяет использовать его практически без ограничений. Единственным тормозом для домовладельца и обитателей дома может стать не объем емкости для хранения голубого топлива, а размер кошелька.

В качестве теплогенераторов, как и в случае автономного обогрева дома, используются водогрейные котлы, система трубопровода, радиаторы и запорная арматура. Единственная разница котла для сжиженного газа от нагревателей, работающих с природным голубым топливом – это конструкция горелки. Большинство современных отопительных котлов комплектуются горелками, для сжигания как природного, так и сжиженного газа.

Газовые отопительные котлы различаются:

• По способу монтажа. Сегодня, на рынке климатической техники в широком ассортименте присутствуют напольные и настенные котлоагрегаты. Благодаря тому, что напольные теплогенераторы не ограничены по весу, они часто оснащаются долговечным чугунным теплообменником. Настенные установки, как правило, имеют меньшую мощность, зато оснащаются высокоэффективными теплообменниками из цветных металлов или нержавеющей стали.
• По функциональным возможностям. Котлоагрегаты бывают одноконтурными и двухконтурными. Другими словами: первые служат только для нагрева теплоносителя, который используется в системе отопления дома; второй тип устройств применяется для отопления и создания ГВС дома.
• По типу тяги. В котлоагрегатах с от крытой камерой сгорания отработанные газы выводятся за счет естественной тяги в дымоходе. Подсос воздуха, необходимого для горения топлива осуществляется из помещения. В нагревателях с закрытой камерой сгорания создается принудительная тяга благодаря применению воздушной турбины. Все продукты горения выводятся, а свежий воздух подается через коаксиальный дымоход или раздельную систему дымоудаления.

Сегодня, у российского потребителя очень популярны конвекционные и конденсационные газовые отопительные котлы, КПД которых, в отличие от обычных 75% варьируется на отметке 95-99%.

Газовый котел

Отличительной чертой газовых котлов является то, что при сгорании топлива нагревается жидкость, которая в дальнейшем распространяется по устройствам отопления путем естественной либо искусственной циркуляции. Такими устройствами для отопления могут быть радиаторы, регистры, теплый пол и прочее.

Вариантов исполнения котлов может быть несколько, а выбор той или иной модели полностью будет зависеть от того, каковы ваши потребности.

Одно- и двухконтурные

Одноконтурные устройства предназначены исключительно для обогрева частного дома. И никаких вариантов. Объемы теплоносителя в нем постоянны, они не меняются.

В отличие от него, двухконтурный котел может совмещать свою прямую «обязанность» с нагревом воды для хозяйственных нужд. Это может быть, к примеру, накопительный бачок, оборудованный отдельной горелкой. Разумеется, что котел в данном случае становится частью не только отопительной системы, но и системы водоснабжения.

Искусственная и естественная циркуляция

Газовое отопление в частном доме может производиться при помощи котлов с естественной циркуляцией. при которой воздух из дома попадает в горелку, а продукты сгорания – в общую вентиляцию, и устройств с искусственной циркуляцией. Во втором варианте воздух, необходимый для горения газа, поступает с улицы, а продукты горения, наоборот, выводятся на улицу путем отдельного трубопровода.

В чем же отличия между обеими вариантами? Собственно, их всего два:

• Котел с искусственной вентиляцией может быть установлен непосредственно в жилом помещении.
• Устройство с циркуляцией естественной нуждается в отдельном помещении, в котором есть широкая дверь и окно, а площадь его должна быть не менее 4 метров квадратных.

Важно! Вне зависимости от выбранного типа котла, подключение и запуск отопительной системы должны производиться исключительно работниками газовой службы!

Конденсационный и конвективный котел

Разница между обеими вариантами заключается в следующем. В случае с конвективными устройствами теплоноситель получает тепловую энергию только от сжигания топлива – газа, а у конденсационных котлов участвуют еще и продукты сгорания, тепло которых также отбирается. Для этого используются дополнительные обменники – экономайзеры.

Но в чем же между ними разница для нас, обычных потребителей?

• Во-первых, отметим, что существует весьма распространенное мнение касаемо конвективных котлов – образование в них конденсата крайне опасно, поскольку кроме воды в нем присутствуют также кислоты. Это правда и это значит, что для теплообменника, не созданного для подобных условий работы, ничего хорошего не будет. Существует лишь один способ того, как побороть выпадение росы – добиваться максимально возможной температуры теплобменника, что, другими словами, значит: температуре теплоносителя, направляющегося по обратному трубопроводу, должна быть не меньше 60 градусов. Следовательно, в качестве отопительного оборудования с данного рода котлами должны использоваться конвекторы и настенные радиаторы. Нельзя использовать конвекторы, устанавливаемые в пол, а также саму систему теплого пола. ведь это не приведет ни к чему, кроме как к ожогу ног.
• Конденсационные устройства, напротив, буквально нуждаются в низкой температуре теплобменника. Стандартная схема отопления с применением котлов данного типа выглядит следующим образом: под окнами оборудуются радиаторы, установлена система теплого пола.

Характерным отличием газового конвектора является то, что тепло не передается посредством теплоносителя – источник тепла передает его непосредственно в воздух частного дома. Для отвода продуктов горения газа используется коаксильная труба: по ее сердечнику газу выходят наружу, а по ее оболочке в помещение проникает чистый воздух. Собственно, именно таким образом зачастую оборудуется индивидуальное газовое отопление в частном доме, если газовой магистрали поблизости нет.

Чем же отличается газовый конвектор от аналогичных устройств? Давайте посмотрим.

• Для установки или запуска газового конвектора не нужно обладать специальными знаниями, все это можно сделать самостоятельно.
• Для установки таких устройств не нужна специальная разводка или же отдельное помещение. Это существенное преимущество. Помимо того, такой конвектор будет стоить существенно дешевле, чем биметаллический радиатор (который, к тому же, нуждается в разводке).
• Если помещения изолированы, то для каждого из них потребуется отдельный конвектор.
• Вместе с тем, воздух распределяется неравномерно, под потолком будет жарко, а внизу холодно. Хотя, если разобраться, то у систем теплого пола подобных минусов нет.

Газовые котлы принцип действия и устройство

Принцип действия газовых котлов не отличается от других отопительных устройств. Он состоит в том, чтобы нагреть теплоноситель до нужной температуры посредством тепловой энергии, которая образуется при сжигании природного газа, а именно он является основным источником этой энергии. Посредством системы трубопроводов нагретый теплоноситель может попасть в самый отдалённый участок вашего дома. Газовые котлы отопления имеют следующее устройство:

• топка, где происходит непосредственно горение газа;
• газовая горелка, обеспечивающая горение газа;
• система труб, которые поднимают горючие газы;
• патрубки для подключения систем отопления и горячего водоснабжения;
• дымоход, обеспечивающий отвод продуктов горения в атмосферу воздуха.

Следующим этапом является доставка нагретого теплоносителя. Для этого отопительные системы имеют трубопровод, к которому подключены отопительные радиаторы – приборы, обладающие хорошей теплоотдачей и обеспечивающие достаточный уровень комфорта в помещении

В этой связи, следует отметить, что именно выбору радиаторов отопления стоит уделить особое внимание. А они, как видно на фото, бывают разного раз мера, и изготавливаются из различных материалов

Трубопровод для газовых котлов

Однако и это ещё не всё: кроме самого котла и трубопровода в отопительную систему, входят устройства, необходимые для регулирования работы системы. Это расширительные баки, где скапливаются остатки воды или другого теплоносителя, которые образуются при нагревании, а также циркуляционный насос, без которого теплоноситель не будет передвигаться с достаточной интенсивностью, терморегуляторы, предохранительные клапаны, манометр и воздухоотвод.

Последовательность устройства

Система отопления является одной из самых важных инженерных систем частного дома. Учитывая этот факт, её устройство требует большого внимания на каждом этапе. Особенно, если вы решили сделать это самостоятельно.

Существует несколько основных этапов создания системы газового отопления:

• составление проектной документации, которая включает себя рабочий проект и чертежи. Очень важно на этом этапе правильно рассчитать мощность котла, насоса и радиаторов отопления;
• расчёт предварительной сметы;
• закупка необходимых инструментов и материалов;
• монтаж системы отопления;
• заполнение системы теплоносителем;
• контрольный (пробный) запуск системы;
• начало работы системы.

Если вы решили произвести монтаж газовой системы отопления своими руками, которое мы вам предлагаем, подтвердит наше мнение о том, что в целом система не такая уж сложная, как это кажется на первый взгляд. Для того чтобы сделать всё правильно, достаточно иметь хороший инструмент и небольшие навыки владения им. Лучше, конечно, доверить это профессионалам, ведь устройство системы отопления имеет свои нюансы установки, с которыми не всегда легко справиться начинающим.

Хотя в том случае, если вы решитесь произвести монтаж системы газового отопления своего дома самостоятельно, сможете на этом серьёзно сэкономить. Ведь не секрет, что цена установки приближается обычно к стоимости самого оборудования и материалов, а это, как вы понимаете, не малые деньги. Современный строительный рынок предлагает массу технологий и различных материалов для монтажа систем отопления, которые имеют различное качество и стоимость. Работы сейчас можно производить без наличия особых навыков и специальной техники.

Единственное, что надо помнить, работая с газовыми системами – это то, что всё, что касается работ, связанных с газом, должны выполнять работники газовых служб. Это нужно в первую очередь вам.

Параметры выбора

Принцип работы газовых котлов прост: при сжигании газа выделяется энергия, которая аккумулируется водой, а затем высвобождается в жилых помещениях, нагревая их. Существует несколько критериев, которые помогают оценить выгоду той или иной модели газового устройства. Помимо компании-производителя и цены прибора большинство критериев взаимосвязаны; это делает возможной проведение комплексной оценки.

Котлы средней мощности часто располагают в подсобных помещениях

Мощность является ключевым фактором, обеспечивающим бесперебойную работу системы. При оценке необходимой мощности учитывается площадь и параметры жилья (высота потолков, количество окон), а также зимние температуры в месте расположения дома. Для нормальной эксплуатации (долгой и без поломок) котел должен иметь запас по мощности.

От этого параметра зависит:

• Место установки. Определяет тип компоновки прибора. Настенный (позволяет сэкономить место) или напольный (более мощный, надежный и дорогой).

• Тип горелки. Открытый или закрытый. Устройство горелки определяет способ удаления продуктов сгорания (дымоход с естественной тягой или принудительная вентиляция).

• Контуры. Выбор хозяев — будет ли котел только согревать дом, или еще обеспечивать семью горячей водой.

• Экономичность. Она зависит от КПД котла и у последних моделей составляет 90-95%.

Контроллер для обслуживания системы отопления

• Оснащенность. Приобретенный вместе с котлом программатор (регулятор температуры) способен сэкономить 20-25% затрат на отопление. Безопасность эксплуатации можно повысить с помощью дополнительных элементов: датчика пламени (если пламя погасло, подача газа прерывается автоматически), датчика контроля тяги, датчика блокировки котла (при отключении газа).

Чтобы подобрать подходящее устройство по описанным критериям, необходимо:

• Определить требуемую мощность с учетом площади жилья. В среднем принимается расход 1 кВт на 10 м2.

• Если нужен двухконтурный котел (не только согревать, но и обеспечивать горячей водой), выбирается котел с запасом по мощности не менее 25%.

• Если перебои в подаче электричества — суровая реальность, выбирается прибор с механической автоматикой. В сочетании с естественной циркуляцией получится практичная и надежная, хоть и несколько старомодная система.

• Если проблемы с электричеством отсутствуют, приобретается современный агрегат с электронной автоматикой и принудительной (по умолчанию) циркуляцией.

О том, как выбрать газовый котел в следующем видео:

Приобретение газового котла

При покупке стоит выбирать организацию, которая занимается не только продажей котлов и сопутствующего оборудования, но и их установкой. Такой подход позволяет:

• Получать советы специалистов не только при покупке, но также при монтаже, отладке и эксплуатации оборудования.

• Быть уверенным в качестве котла и его сервисном обслуживании (своевременной поставке запчастей).

• Быть уверенным в отсутствии проблем с гарантийным обслуживанием (которые могут появиться, если установка проводилась сторонним мастером).

Профессиональный монтаж — эффективная работа системы

Примерный расчет потребления газа

Для обеспечения 1 кВт тепловой энергии требуется 0,1 м3 газа в час. Для того, чтобы отопить помещение в 200 м2 потребуется котел с емкостью 20 кВт. Режим полной мощности такого котла потребляет: 20×0,1= 2 м3/час.

Итак, делим сезон отопления на два условных этапа: 3 очень холодных месяца и 3 холодных. Для удобства вычисления округлим число дней каждого периода до 100. Так на протяжении 100 дней котел будет функционировать на всю мощность и столько же на половину своей мощности или даже на четверть. Среднесуточный расход газа для первого периода будет составлять: 20×0,1×24=48 м3, а во втором 24 м3

Подсчитаем общий расход на сезон: 48×100)+(24×100)=7200 м3.

Нередко истинный расход выходит меньше названного, поскольку в последние годы зимы уже не такие суровые, как раньше, и не требуют полной мощности работы котла. Наиболее выгодный вариант отопления — это подключение к магистрали природного газа. Но помните, что мы используем газ и на приготовление еды, и на подогрев воды, так что полученная цифра должна подвергаться корректировке в зависимости от случая и потребностей жильцов.

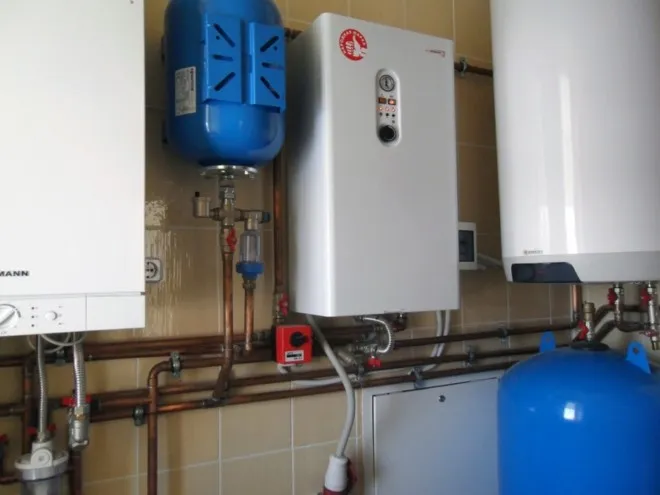

Компоненты системы

До начала работ составляется проект будущей отопительной системы. Схема отопления частного дома с газовым котлом учитывает размер и местоположение постройки, на основе чего подбираются компоненты:

1. Теплогенератор

Вид отопительной системы определяется выбранным топливом. В зависимости от используемого топлива встречаются:

• Газовые котлы. Газ можно получать централизованно или создать собственное хранилище.

• Дизельные.

Экономный и надежный способ обогрева — газовый котел

• На твердом топливе. Сырьем служит уголь, дрова, торф, топливные брикеты или пеллеты (древесные топливные гранулы).

• Электрические. Используются электролизные (электродные), индукционные аппараты, а также котлы на ТЭНах.

• Комбинированные. Популярны варианты — комбинации газа с твердым или жидким топливом.

• Универсальные. Конструкция имеет несколько топок для разных видов топлива.

2. Трубы

Монтаж газового отопления в частном доме предусматривает использование нескольких видов труб:

• Стальные. Встречаются обычные и оцинкованные изделия, которые соединяются как сварным, так и механическим (резьбовым) способом. Могут стать причиной аварии (разрыв), если допустить замерзании воды.

• Полимерные (пластиковые). Не подвержены коррозии, бесшумны, без проблем переносят мороз. Трубы обладают значительным коэффициентом теплового расширения и плохо справляются с высокими температурами (для обустройства дымохода и обвязки котла подходят только металлические трубы).

Медные трубы в разводке отопления

• Металлопластиковые. Композитные (многослойные) изделия, надежные и долговечные. Монтаж проводится с помощью фитингов.

• Медные. Не боятся замораживания из-за своей пластичности, обладают высокой теплопроводностью (выше, чем у стальных изделий). Медные трубы подвержены электрохимической коррозии и к тому же дороги.

3. Расширительный бак

Вода обладает значительным тепловым расширением (при нагреве до 90°C ее объем увеличивается на 4%). Если в открытой (не герметичной) системе это не критично, то в закрытой (с принудительной циркуляцией) — чревато повреждением оборудования. Чтобы не испортить систему и компенсировать давление в трубах, в нее встраивают расширительный бак (гидроаккумулятор).

Расширительный бак представляет собой герметичный стальной (иногда нержавеющий) баллон, состоящий из двух отсеков. Между отсеками встроена гибкая мембрана, разделяющая горячий теплоноситель и сжатый давлением газ.

Алгоритм действия расширительного бака

4. Радиаторы

Производители выпускают батареи для разных систем отопления; они различаются по материалу изготовления (чугун, сталь, алюминий, биметаллические радиаторы) и по количеству секций. Существует несколько типов радиаторов отопления:

• Секционные. Старые чугунные радиаторы и современные трубчатые стальные разновидности.

• Панельные. Стальные цельноштампованные, с нагревательными и конвекционными пластинами, от которых зависит тепловая мощность радиатора.

• Вертикальные (полотенцесушитель).

• Конвекторы.

• Системы «теплый пол».

5. Приборы и фурнитура

Система водяного отопления нуждается в контроле. Для этого предназначены:

• манометры;

• регулирующие и предохранительные клапаны (запорные вентили и терморегулирующие краны).

Манометр на расширительном баке контролирует давление в системе отопления

Выбор и виды газовых котлов

Следует знать, что . Каждый вид по своему имеет право на существование и будет хорошо обеспечивать отопление газом частного дома.

Одноконтурные и двухконтурные котлы

Одноконтурные котлы предназначены исключительно для обогрева и каких-либо других функций не выполняют. Приобретаются в том случае, если у вас нет необходимости нагрева горячей воды напрямую от газового котла.

Такие котлы работают напрямую на систему отопления. Так же могут использоваться для нагрева бойлера косвенного нагрева, который в свою очередь используется для обеспечения дома горячей водой

Двухконтурные газовые котлы идеально подходят как для обогрева помещений, так и для нагревания воды. Следует учесть, что двухконтурные котлы не всегда эффективны для нагрева воды. Обычно хватает только на одну активную точку. Если вы, допустим, пойдете в душ и кто-то решит помыть посуду, то принимать вы уже будете холодный душ. Следует учитывать это при покупке.

Настенные и напольные котлы

Настенные котлы безопасны и автоматизированы, но работают зачастую только на одном виде газа – природном. (Есть модели, в которых можно поменять горелку и они будут работать и на сжиженном газе). Их можно устанавливать на кухнях, так как он имеет меньший, по сравнению с напольным, размер.

Мощность настенных котлов зачастую ограничена 35-40 квт. Поэтому если вы хотите сделать газовое отопление в большом доме, то придется либо ставить два настенных котла в каскадном режиме работы, либо устанавливать напольный котел.

Напольные котлы пособны отапливать огромные помещения, так как имеют большую мощность. Они универсальны в плане потребления топлива: подойдёт природный, сжиженный, магистральный газ. Бывают энергозависимыми и независимыми. Зачастую используют чугунный теплообменник. За счет своего исполнения имеют КПД ниже, чем у настенного, но при этом более долгий срок службы.

газовый котел выбор и установка

При покупке оборудования этой разновидности в первую очередь обращают внимание на такой параметр, как мощность. Рассчитываться этот показатель можно с учетом самых разных факторов

Это могут быть, к примеру, климатические особенности той местности, в которой построен дом, использовавшиеся способы утепления здания, количество в нем окон и дверей и пр.

Выполнить расчет необходимой для отопления газом дома мощности котла самостоятельно, таким образом, достаточно сложно. Делать такие вычисления обычно доверяют специалистам. Но для маленьких домов мощность котлов их владельцы зачастую рассчитывают по упрощенной технологии.

Считается, что для отопления 10 м2 метров площади помещения со стандартной высотой потолков в 2.5 м необходим 1 кВт мощности котла. То есть, к примеру, для создания приятного микроклимата зимой в доме на 100 м2 придется установить оборудование минимум на 10 кВт.

Виды газового отопительного оборудования

Существует несколько различных видов оборудования для отопления, которое функционирует на газовом топливе. Некоторое оборудование применяется для частных домов, а другие виды более подходят для отопления производственных зданий.

Оборудование для газового отопления включает: котлы, конвекторы, инфракрасные газовые излучатели. Обычно последний вид используется в тех помещениях, которые обладают большой площадью. Излучатели размещаются преимущественно под потолком.

Система инфракрасного газового отопления – это кожух, который имеет повернутый к полу рефлектор с керамической насадкой из плоских плиток с отверстиями снизу.

Между кожухом и насадкой – пространство. Именно сюда подается топливная смесь, разогревающая плитки до высоких температур. После этого горение газа происходит уже на раскаленной керамической насадке, которая излучает тепло в помещение, обогревая его таким образом. В процессе применения такого вида отопительного оборудования продукты сгорания газа почти отсутствуют, их остатки удаляет вентиляционная система.

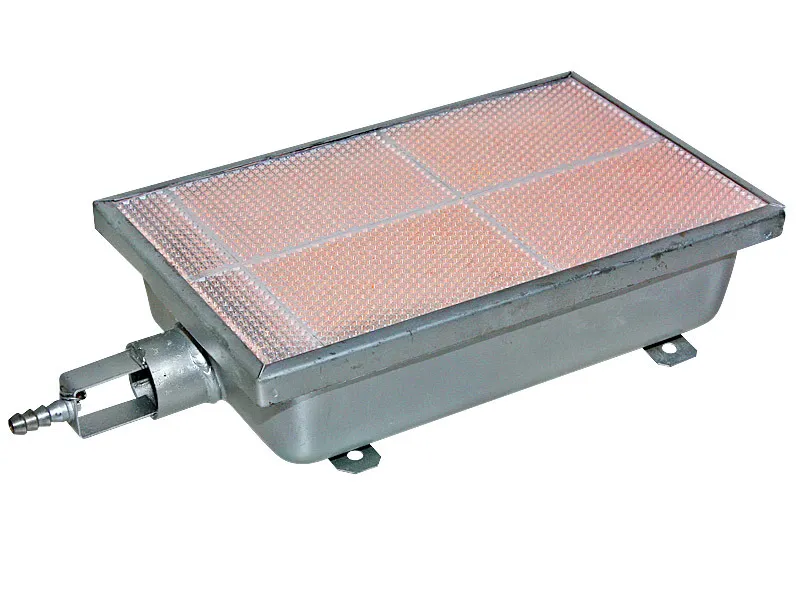

Газовый инфракрасный обогреватель

Формулы расчета отопления газом

Конечно, владельцы загородных домов, желающие провести газ, интересуются, помимо всего прочего, и тем, во сколько будет обходиться эксплуатация таких сетей. При монтаже систем отопления этой разновидности средств обычно приходится тратить больше, чем при сборке большинства других. Но в последующем такие сети быстро окупаются за счет дешевизны голубого топлива.

Самостоятельно сделать расчет предстоящих расходов при использовании для обогрева дома газа будет относительно несложно. Основная формула, применяемая при проведении таких расчетов, выглядит следующим образом:

V=W/(H×n) — объем топлива для производства определенного количества тепла.

Здесь W-тепловая мощность, необходимая для поддержания в доме комфортной температуры, H — теплота сгорания газа, n — коэффициент полезного действия (указывается в характеристиках котла).

Параметр H определяется по специальным таблицам. Тепловую мощность W определяют следующим образом:

W = S × Wy / 10, где:

• S — отапливаемая площадь дома.
• Wy — удельная мощность, необходимая для обогрева 10 м2 в конкретном климатическом поясе.

Для здания в средней полосе России площадью в 100 м2 этот показатель будет равен:

100 × 1,1 кВт / 10 = 11 кВт.

Теплота сгорания природного газа (1 м3) равна обычно 9.455 кВтч/м3. Посмотрев в паспорте котла значение n, вычислить объем топлива, необходимого для поддержания комфортной температуры в доме, будет несложно. Исходя из стоимости 1 м3 газа в данном конкретном регионе, после этого можно будет определить и предстоящие расходы.

Какой газ в частных домах?

В частных домах могут использоваться различные газы, в зависимости от региона, где расположен дом, и от выбора владельца. Наиболее распространенным газом для отопления и приготовления пищи в частных домах является природный газ, который поступает по газопроводу из централизованной газовой сети. Также можно использовать сжиженный газ (пропан-бутан), который поставляется в баллонах. В некоторых случаях в качестве источника тепла может использоваться газовый или жидкотопливный котел, который работает на сжиженном газе или дизельном топливе.

Видео. Лучевая система отопления. Важные правила и особенности.
