Требования к установке газового котла в 2021: проектные требования, дымоходы, вентиляция и меры безопасности для помещения

Какие основные требования нужно соблюдать при установке газовых котлов в 2023 году? В статье рассмотрены проектные требования, правила установки дымоходов, вентиляции и меры безопасности. Также подробно описана процедура подключения и основные требования к установке газового котла в соответствии с требованиями 2021 года.

Содержание

1. Этап №1 — Получение ТУ (Технических Условий) и разрешения на подключение газовой установки
2. Этап №2 — Разработка проекта установки газового котла в помещении производственного или жилого назначения
3. Основные нормативные документы для проектной документации
4. Согласно СП62.13330.2011:
5. Согласно СП 402.1325800.2018:
6. Согласно МДС 41-2.2000 рекомендуется:
7. Согласно СП 42-101-2003 рекомендуется:
8. Различные требования к помещениям котельной
9. Нормы помещения для котлоагрегата с открытой топочной камерой
10. Нормы помещения для котла с закрытой топкой
11. Котельная в пристройке
12. Особенности устройства отдельно стоящих котельных
13. Требования к дверям и окнам в газовой котельной
14. Нормы освещенности котельной на газе
15. Этап №3 — Согласование проекта
16. Требования пожарной безопасности
17. Требования к территории и помещениям
18. Определение категории пожарной опасности
19. Разработка плана ликвидации аварийных ситуаций
20. Тушение пожаров в котельных
21. Этап №4 — Монтаж оборудования. Особенности установки газового котла
22. Требования к устройству дымохода
23. Требования к дымоходу
24. Требования к вентиляции в котельной
25. Правила энергообеспечения котельного помещения
26. Присоединение к электросети
27. Требования к установке котла на кухне
28. Требования к установке настенного котла с закрытой камерой сгорания
29. Особенности крышных котельных
30. Этап №5 – проверка работоспособности
31. Советы по безопасной эксплуатации котлов
32. Какой фильтр для воды поставить перед газовым котлом (двухконтурным)?
33. За что могут отключить газ в частном доме в зимний период времени?

Этап №1 — Получение ТУ (Технических Условий) и разрешения на подключение газовой установки

Прежде чем устанавливать и даже приобретать котел, необходимо получить разрешение на его подключение в местной газоснабжающей компании.

Помещение должно быть от А до Я подготовлено к установке. Чаще всего его ремонтируют и приводят в порядок за ранее. В ситуациях, когда котлы напольные, стоит позаботится о покрытии пола за ранее, а также сделать его прочным. Для этого понадобится арматура, которую можно предоставляет в ассортименте завод сеток УКАЗС. Ее применяют при бетонировании полов, чтобы сделать его надежным и крепким на долгие годы.

Обращение в горгаз производится письменно. Необходимо подать заявление, к которому, причем в обязательном порядке, прикладываются:

• копии документов, подтверждающих то, что заявитель является владельцем здания и прилегающего земельного участка;
• ситуационный план надела. Этот пункт актуален только в случае, когда котельная будет размещена в отдельном здании, которого пока не существует.

Также заявителю придется подтвердить свою личность.

Инициировать процедуру установки газового котла следует подав заявление — и это тоже установленное правило. Как и все остальные этапы указанной процедуры

В поданном документе следует изложить просьбу о предоставлении техусловий и указать планируемый расход газа. Если его точное значение не известно, а сам владелец недвижимости не обладает нужными знаниями для выполнения расчета, то об этой услуге можно договориться с представителями горгаза. Но для этого придется подать отдельное заявление.

Газовщики обязаны выдать техусловия на протяжении установленных 10 дней. Но реальность такова, что сроки зависят от загруженности специалистов того или иного горгаза.

В течение срока, установленного законом, специалисты рассматривают заявку:
-При положительном решении будет составлен документ с техническими условиями, в которых будут прописаны требования к газовому котлу, помещению, дымоотводу, вентиляционной системе и т.д.
— Газоснабжающая компания может принять отрицательное решение по ряду факторов. Например, если здание не соответствует строительным нормам. В этом случае выдается документ, где указываются причины отказа. После того, как все недостатки будут устранены, заявку можно подать повторно.

Документ с ТУ одновременно является и разрешением на установку газового оборудования.

Этап №2 — Разработка проекта установки газового котла в помещении производственного или жилого назначения

После получения ТУ разрабатывается проект, на котором указывается местоположение газового котла, точки его подключения и сопутствующего оборудования. План-схема составляется проектировщиками с лицензией и допуском на выполнение подобных работ. Самостоятельно сделать его не получится — газовая служба не примет неофициальный документ.

Несмотря на то, что проект составляют специалисты, владельцу дома желательно знать основные требования к помещению для газового котла. Это позволит избежать возможных проблем с подключением прибора.

После подготовки проекта котельной на газе по всем существующим нормативам его необходимо согласовать в соответствующих инстанциях и организациях. Это нужно для подтверждения безопасности эксплуатации вашей котельной, а также для того, чтобы в дальнейшем можно было подписать договор на подключение газа к котлу и/или прокладки внутреннего газопровода к оборудованию. Разрешительные документы нужно оформить до начала оборудования котельной в таких поднадзорных организациях:
1. Служба пожарной безопасности;
2. Технический надзор за газовым оборудованием;
3. Санитарно-эпидемиологическая инспекция;
4. Архитектурный отдел района или региона;
5. ЖКХ и местная служба газа.

Требования к газовым котельным

Если вы начнете строительство котельной без согласования с этими службами и организациями, вы можете получить запрет на эксплуатацию своей, казалось бы, безопасной, котельной. А это значит, что многое придется переделывать и все-таки оформлять документы. Поэтому к строительству и оборудованию котельной нужно приступать только после получения всех разрешений. При подключении дома к центральной газовой трубе дополнительно необходим проект подведения магистрали к дому с разводкой по точкам разбора.

Основные нормативные документы для проектной документации

Требования к газовым котельным приведены в следующих нормативных документах действующих в 2023 году:

• СП62.13330.2011 Газораспределительные системы.(Актуализированная редакция СНиП 42-01-2002) (обязательный к применению по пост.1521)
• СП 402.1325800.2018 Здания жилые. Правила проектирования систем газопотребления (действующий на добровольной основе по пост. 831)
• СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб (носит рекомендательный характер)
• Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов (МДС 41-2.2000) (носит рекомендательный характер)

Выделим наиболее важные требования (по пунктам), которые необходимо соблюсти при проектировании и строительстве газовой котельной в доме, а также при проектировании пути прокладки газопровода:

Согласно СП62.13330.2011:

пп. 5.1.6* Вводы газопроводов в здания следует предусматривать непосредственно в помещение, в котором установлено газоиспользующее оборудование, или в смежное с ним помещение, соединенное открытым проемом.

Допускается предусматривать вводы газопроводов в кухни квартир через лоджии и балконы при условии отсутствия на газопроводах разъемных соединений и обеспечения доступа для их осмотра.

Не допускаются вводы газопроводов в помещения подвальных и цокольных этажей зданий, кроме вводов газопроводов природного газа в одноквартирные и блокированные дома и производственные здания, в которых ввод обусловлен технологией производства.

пп. 5.2.1 Прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода, футляра или балластирующего устройства, за исключением оговоренных случаев. В тех местах, где не предусматривается движение транспорта и сельскохозяйственных машин, глубина прокладки стальных газопроводов должна быть не менее 0,6 м.

пп. 5.2.2 Расстояние по вертикали (в свету) между газопроводом (футляром) и подземными сетями инженерно-технического обеспечения и сооружениями в местах их пересечений рекомендуется принимать согласно приложению В* СП62.13330.2011.

Согласно приложению В* при подземной прокладке газопровода (давлении газа до 0,005 МПа) и наиболее распространенных коммуникациях на земельном участке частного дома:

•  По вертикали  (при пересечении) с водопроводом и канализацией- минимум 0,2 м в свету (между стенками труб)
• По горизонтали (параллельно) с водопроводом и канализацией — минимум 1 м
• По горизонтали (параллельно) с силовыми кабелями до 35кВ — минимум 1 м (при устройстве защитной стенки возможно уменьшение до 0,5 м)

Согласно СП 402.1325800.2018:

5.4 Для отопления помещений следует предусматривать отопительные газовые котлы с закрытой или открытой камерой сгорания, в том числе одноконтурные и двухконтурные, или отопительные аппараты, предназначенные для работы на газовом топливе, котлы с коаксиальным дымоходом, газовые конвекторы и другое газоиспользующее оборудование, имеющие разрешения на применение, выданные в порядке, установленном действующим законодательством Российской Федерации. Для горячего водоснабжения следует применять проточные, емкостные газовые нагреватели или двухконтурные котлы. Газоиспользующее оборудование должно быть заводского изготовления и оснащено автоматикой регулирования и безопасности. Газовые котлы должны соответствовать ГОСТ Р 51733, ГОСТ Р 54826, ГОСТ Р 54438, ГОСТ Р 54439, водонагреватели газовые емкостные — ГОСТ Р 54821, газовые конвекторы — ГОСТ Р 51377.

Установку газовых конвекторов следует выполнять в соответствии с приложением Е.

5.5 При установке в кухне газовой плиты и проточного водонагревателя или отопительного котла с закрытой камерой сгорания объем кухни следует принимать согласно 5.1.

При установке в кухне газовой плиты и емкостного водонагревателя, газовой плиты и отопительного котла с открытой камерой сгорания (одноконтурного или двухконтурного) объем кухни должен быть на 6 м  больше объема, предусмотренного в 5.1.

При установке газового оборудования, предназначенного для отопления и горячего водоснабжения, в отдельном помещении (теплогенераторной) площадь этого помещения (теплогенераторной) должна определяться из условий удобства монтажа и обслуживания оборудования, но быть не менее 15 м3 при высоте не менее 2,5 м (для отопительного котла с открытой камерой сгорания).

5.6 Газоиспользующее оборудование, работающее на природном газе, допускается размещать в цокольных и подвальных этажах одноквартирных и блокированных жилых домов. Не разрешается устанавливать технические устройства и газоиспользующее оборудование в ванных комнатах и санитарных узлах.

Требования к эвакуационным выходам из помещений, где установлено газоиспользующее оборудование, должны соответствовать действующим противопожарным нормам.

5.7 Не допускается предусматривать установку более двух отопительных котлов или двух емкостных водонагревателей в одном помещении.

5.8 Газовые генераторы следует устанавливать в соответствии с требованиями инструкций изготовителей: в отапливаемом вентилируемом помещении, в неотапливаемом вентилируемом помещении, а также на улице под навесом.

На существующих объектах газовые генераторы следует устанавливать после выполнения гидравлического расчета существующих газовых сетей и проверки пропускной способности узла учета.

5.9 Вентиляция помещений, предназначенных для установки газоиспользующего оборудования, должна быть естественной. Вытяжка предусматривается из расчета трехкратного воздухообмена в час, а приток — в объеме вытяжки и дополнительного количества воздуха на горение газа. Размеры вытяжных и приточных устройств определяются расчетом.

Требования к вентиляционным и дымовым каналам должны предусматриваться в соответствии с приложением Г СП 402.1325800.2018.

В кухнях-столовых вытяжка предусматривается из расчета однократного воздухообмена в час и дополнительного объема воздуха 100 м3/ч на работу газовой плиты (СП 60.13330).

5.10 В качестве легкосбрасываемых ограждающих конструкций необходимо использовать остекление оконных проемов с площадью стекла из расчета 0,03 м2 на 1 м3  объема помещения или использовать оконные конструкции со стеклопакетами по ГОСТ Р 56288. Армированное стекло, иные стеклопакеты, триплекс, сталинит и поликарбонат к легкосбрасываемым конструкциям не относятся.

5.11 Дверь из помещения, где установлено газоиспользующее оборудование, должна открываться наружу.

5.12 Расстояние от строительных конструкций помещения до отопительного газоиспользующего оборудования следует принимать в соответствии с требованиями инструкций предприятия-изготовителя. При отсутствии требований в инструкциях газоиспользующее оборудование следует устанавливать исходя из условия удобства монтажа, эксплуатации и ремонта. При этом должны быть выполнены следующие требования:

• настенное газоиспользующее оборудование для отопления и горячего водоснабжения должно быть установлено на стенах из несгораемых материалов на расстоянии не менее 2 см от стены, в том числе боковой;
• стены из трудносгораемых и сгораемых материалов должны быть изолированы несгораемыми материалами или экранами заводского изготовления из закаленного многослойного стекла по ГОСТ 30698, не поддерживающими горения и распространения пламени по изолированной поверхности, на расстоянии не менее 3 см от стены, в том числе боковой. Изоляция должна выступать за габариты корпуса оборудования на 10 см и на 70 см сверху;
• высота установки настенного оборудования должна быть удобной для эксплуатации и ремонта;
• расстояние по горизонтали в свету от выступающих частей отопительного оборудования до бытовой газовой плиты должно быть не менее 10 см;
• при установке оборудования на пол с деревянным покрытием последний необходимо изолировать несгораемыми материалами, предел огнестойкости которых не менее 45 мин. Изоляция пола должна выступать за габариты корпуса оборудования не менее чем на 10 см.

5.13 В существующих одноквартирных жилых домах установка газовых плит допускается в помещениях, соответствующих требованиям 5.1, но имеющих минимальную высоту до 2,0 м включительно, если эти помещения имеют объем не менее чем в 1,25 раза более нормативного, указанного в 5.1. При этом в домах, не имеющих выделенной кухни, объем помещения, в котором устанавливается газовая плита, должен в два раза превышать указанный в 5.1.

В кухнях и помещениях с наклонными потолками, имеющих высоту в средней части не менее 2,0 м, установку газоиспользующего оборудования следует предусматривать в той части кухни, где высота не менее 2,2 м.

Перевод на газовое топливо существующих отопительных котлов заводского изготовления, предназначенных для твердого или жидкого топлива, возможен при оборудовании котлов газогорелочными устройствами с автоматикой безопасности в соответствии с ГОСТ 17356.

5.14 Каждый объект, на котором устанавливается газоиспользующее оборудование, должен быть оснащен узлом учета газа в соответствии с действующим законодательством Российской Федерации. Установку узлов учета газа следует выполнять в соответствии с приложением В.

5.15 При давлении газа во внутренних газопроводах свыше 0,0025 МПа перед газоиспользующим оборудованием должны быть установлены регуляторы-стабилизаторы по ГОСТ Р 54824, обеспечивающие оптимальный режим сгорания газа.

Согласно МДС 41-2.2000 рекомендуется:

пп.5.1 При размещении в кухне газовой плиты, проточного водонагревателя для горячего водоснабжения и теплового агрегата для отопления мощностью до 60 кВт помещение кухни должно отвечать следующим требованиям:

— объем помещения не менее 15 м³ плюс 0,2 м³ на 1 кВт мощности теплового агрегата для отопления;

пп. 5.2 При размещении тепловых агрегатов суммарной мощностью до 150 кВт в отдельном помещении, расположенном на любом этаже жилого здания, помещение должно отвечать следующим требованиям:

— объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования, но не менее 15 м³;

Требования к внутреннему газопроводу в частном доме в 2023

Перевести кВт ч в м³ природного газа онлайн (кВтч в кубометры)

Скачать бланк уведомления о начале строительства ИЖС

Согласно СП 42-101-2003 рекомендуется:

пп. 6.17 ….В помещении, где устанавливается отопительное газоиспользующее оборудование, в качестве легкосбрасываемых ограждающих конструкций допускается использование оконных проемов, остекление которых должно выполняться из условия: площадь отдельного стекла должна быть не менее 0,8 м2 при толщине стекла 3 мм, 1,0 м2 — при 4 мм и 1,5 м2 — при 5 мм.

пп. 6.18 Рекомендуется для помещений, предназначенных для установки отопительного газоиспользующего оборудования, соблюдать следующие условия:

— высота не менее 2,5 м (2 м — при мощности оборудования менее 60 кВт);

— естественная вентиляция из расчета: вытяжка — в объеме 3-кратного воздухообмена в час</strong>; приток — в объеме вытяжки и дополнительного количества воздуха на горение газа. Для оборудования мощностью св. 60 кВт размеры вытяжных и приточных устройств определяются расчетом;

— оконные проемы с площадью остекления из расчета 0,03 м2 на 1 м³ объема помещения и ограждающие от смежных помещений конструкции с пределом огнестойкости не менее REI 45 — при установке оборудования мощностью св. 60 кВт или размещении оборудования в подвальном этаже здания независимо от его мощности;

 — выход непосредственно наружу — для помещений цокольных и подвальных этажей одноквартирных и блокированных жилых зданий при установке оборудования мощностью св. 150 кВт в соответствии с требованиями МДС 41-2

пп. 6.19 В жилых зданиях рекомендуется установка бытовых газовых плит в помещениях кухонь, отвечающих требованиям инструкций заводов-изготовителей по монтажу газовых плит, в том числе и в кухнях с наклонными потолками, имеющих высоту помещения в средней части не менее 2 м, при этом установку плит следует предусматривать в той части кухни, где высота не менее 2,2 м.

пп. 6.23 При отсутствии требований в паспортах или инструкциях заводов-изготовителей газоиспользующее оборудование устанавливают исходя из условия удобства монтажа, эксплуатации и ремонта, при этом рекомендуется предусматривать установку:

газовой плиты:

— у стены из несгораемых материалов на расстоянии не менее 6 см от стены (в том числе боковой стены). Допускается установка плиты у стен из трудносгораемых и сгораемых материалов, изолированных несгораемыми материалами (кровельной сталью по листу асбеста толщиной не менее 3 мм, штукатуркой и т.п.), на расстоянии не менее 7 см от стен. Изоляция стен предусматривается от пола и должна выступать за габариты плиты на 10 см с каждой стороны и не менее 80 см сверху;

настенного газоиспользующего оборудования для отопления и горячего водоснабжения:

— на стенах из несгораемых материалов на расстоянии не менее 2 см от стены (в том числе от боковой стены);

— на стенах из трудносгораемых и сгораемых материалов, изолированных несгораемыми материалами (кровельной сталью по листу асбеста толщиной не менее 3 мм, штукатуркой и т.д.), на расстоянии не менее 3 см от стены (в том числе от боковой стены).

Изоляция должна выступать за габариты корпуса оборудования на 10 см и 70 см сверху. Расстояние по горизонтали в свету от выступающих частей данного оборудования до бытовой плиты следует принимать не менее 10 см.

При установке вышеуказанного оборудования на пол с деревянным покрытием последний должен быть изолирован несгораемыми материалами, обеспечивая предел огнестойкости конструкции не менее 0,75 ч. Изоляция пола должна выступать за габариты корпуса оборудования на 10 см.

6.24 Расстояние от выступающих частей газоиспользующего оборудования в местах прохода должно быть в свету не менее 1,0 м.

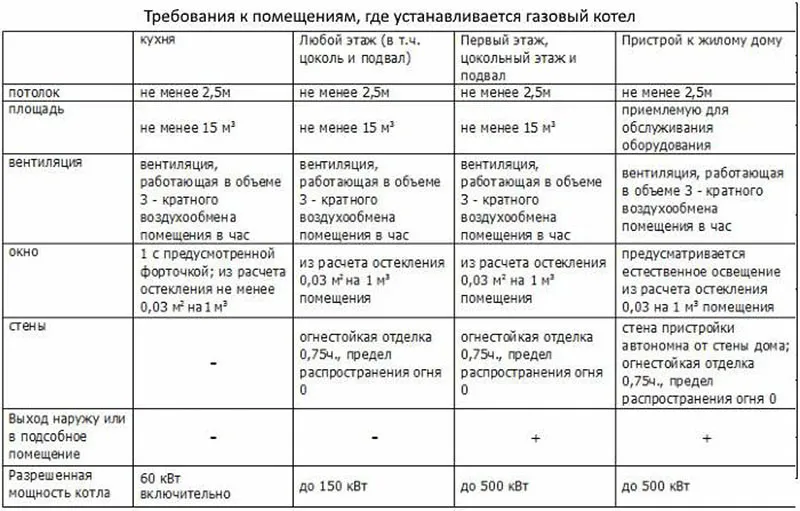

Различные требования к помещениям котельной

Нормы помещения для котлоагрегата с открытой топочной камерой

Такой котел должен монтироваться в отдельном помещении, соответствующему нормам СНИП. Запрещается установка в ванных комнатах и санузлах.

Особые требования к данным модификациям котлов вызваны тем, что они забирают воздух для горения непосредственно из помещений, которые не должны быть жилыми.

Поэтому дополнительно к общим требованиям по установке котлов добавляются следующие:

1. Необходимость отдельной двери топочной с выходом на улицу.
2. Забор воздуха обязан выполняться не из внутренних комнат.
3. Вытяжная вентиляция и газоходы должны соответствовать параметрам обозначенным заводом-изготовителем в технической документации к котлу и его проекту установки.

Нормы помещения для котла с закрытой топкой

Нормативные требования для монтажа газового агрегата с закрытой топкой не такие требовательные. Это связано с надежной системой дымоотвода данных модификаций.

Схема с закрытой топкой

В них удаление уходящих котловых газов производится из закрытого топочного пространства в коаксиальную трубу. Через нее же, прямо с улицы, выполняется принудительная подача свежего воздуха, для обеспечения полного сгорания топлива.

В связи с этим модификации котлов мощностью до 60 кВт допускается ставить в произвольном нежилом помещении, удовлетворяющим таким требованиям:

• Высота помещения не ниже 2.2 м;
• полный объем — свыше 7.5 м³;
• надежная приточная вентиляция;
• стены и пол из прочных пожароопасных материалов.

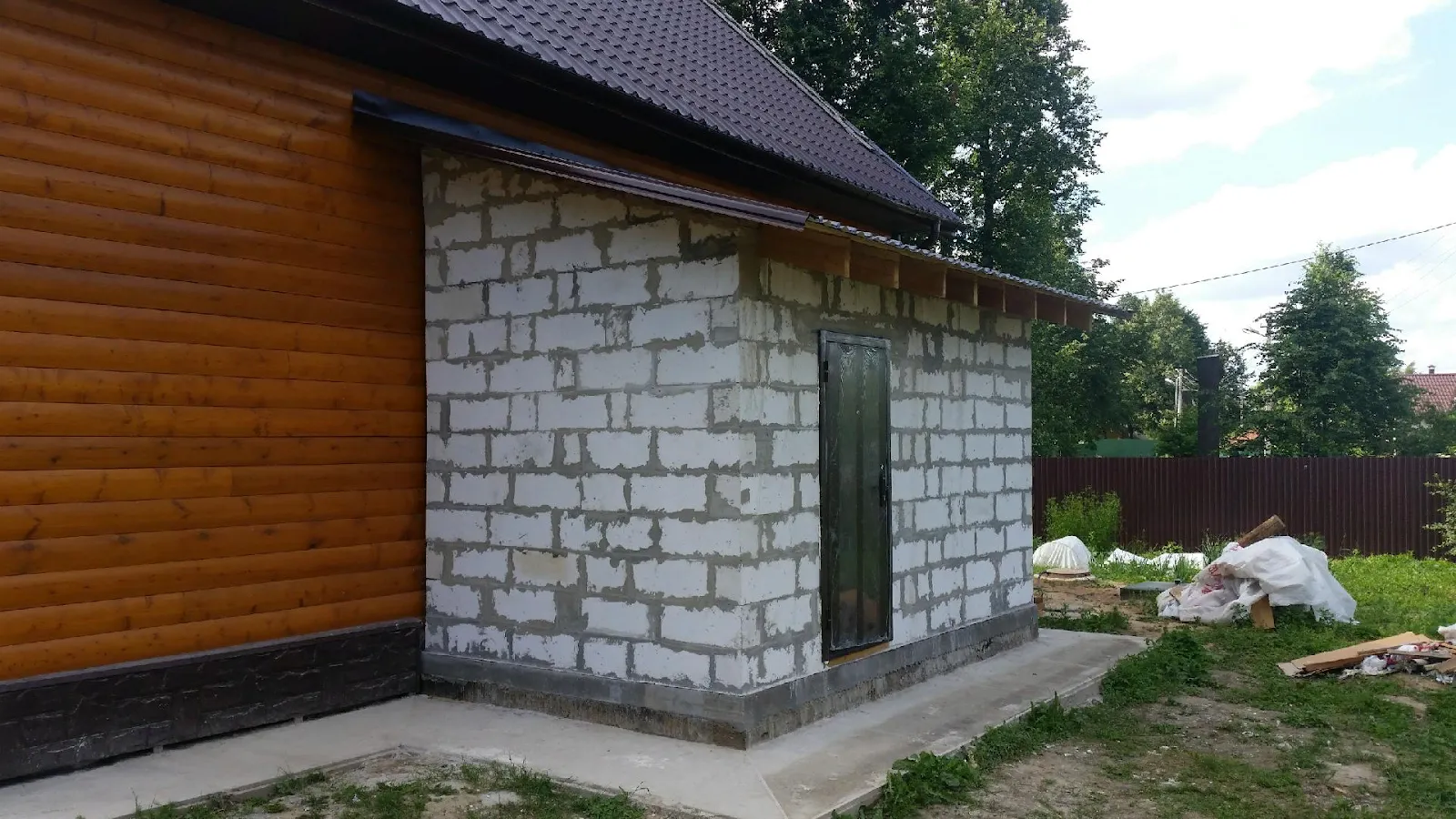

Котельная в пристройке

При возведении пристройки под котельную ее по возможности располагают на глухой стене или на сплошном участке на расстоянии в 1 метр от окон и дверей. Стены и фундамент возводятся отдельно и не связываются со зданием. Для строительства используются огнестойкие материалы.

Пристройку нужно официально зарегистрировать, в противном случае газовая служба откажет в подключении.

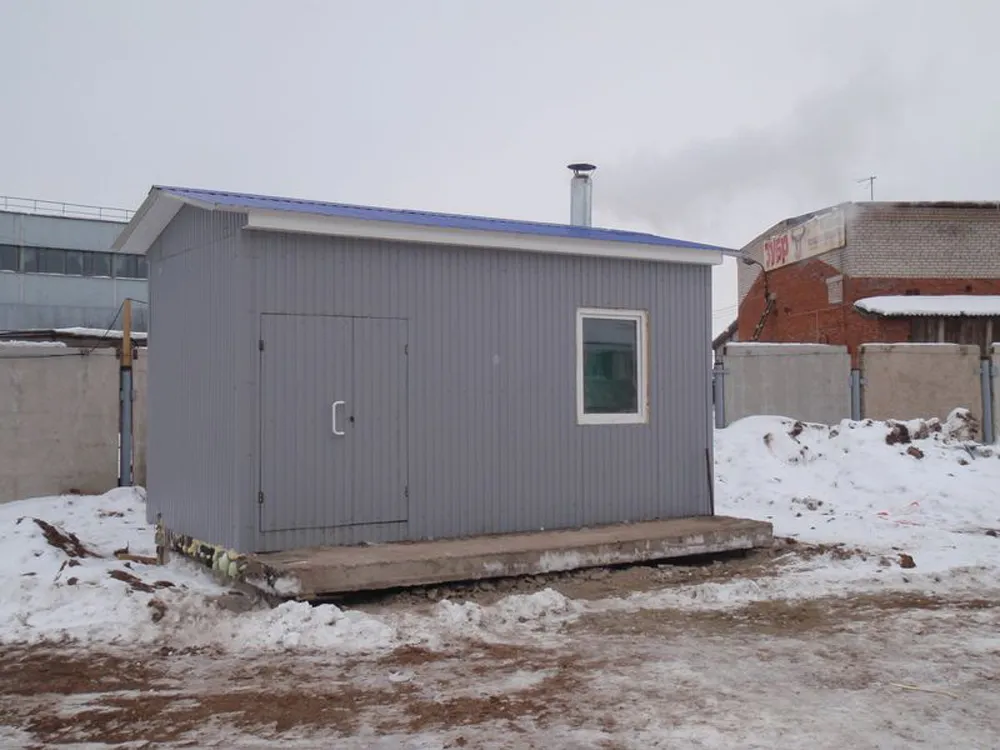

Особенности устройства отдельно стоящих котельных

Строительство независимых котельных имеет свои особенности. Кроме стандартных требований к помещению для газовых котлов, тут действуют правила:
— Материалы стен, пола и крыши должны быть огнестойкими.
— Объем помещения от 15 м³, на каждый киловатт мощности добавляется 0,2 м³.
— Высота потолка от 2,5 м.
— Под котел устраивается фундамент высотой 10-15 см над уровнем пола.
— Двери легко открывающиеся, слабо закрепленные, без усиления.

Котельную запрещено использовать для других целей, кроме ее назначения, например, хранения легковоспламеняющихся составов или предметов.

Требования к дверям и окнам в газовой котельной

Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:

• Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.
• Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе

Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой.
Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема.
Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Этап №3 — Согласование проекта

Если при подготовке котельной учтены перечисленные нормы, то проектировщику будет несложно составить план-схему, удовлетворяющую требованиям к помещениям газового котла. Готовый проект отправляется на утверждение в газоснабжающую организацию. К нему прилагаются:
— техпаспорт оборудования;
— инструкция;
— документы, подтверждающие безопасность прибора;
— данные испытаний котла на производстве.

Срок согласования документа зависит от сложности схемы и занимает до 3 месяцев.

Требования пожарной безопасности

Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.
Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

• Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается.
  Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.
• Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).
• Двери должны открываться наружу.
• В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.
• Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:

• Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.
• Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ N 123 .
  Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.

Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.

Требования к территории и помещениям

Все промышленные участки, примыкающие к газовой котельной, необходимо содержать в порядке и чистоте, своевременно удалять накопившиеся на них отходы производственной деятельности. Внутри котельной должно быть обеспечено достаточное освещение.

В помещениях газовых котельных запрещено хранение любых горючие материалов и веществ. При замерзании трубопроводов отогревать их допускается только с помощью пара или горячей воды. Использование открытого огня под строгим запретом.

На трубопроводе и котлах нельзя хранить и сушить одежду, промасленную ветошь. При наличии обтирочного материала в помещении котельной допускается хранить его в металлической емкости с плотно закрывающейся крышкой.

! Эксплуатация бытовых электроприборов внутри газовых котельных запрещена !

На дверях необходимо разместить табличку с указанием ответственного лица, его должности и контактного телефона.

На случай утечки газа следует предусмотреть автоматическую сигнализацию на повышенную концентрацию газа в помещении.

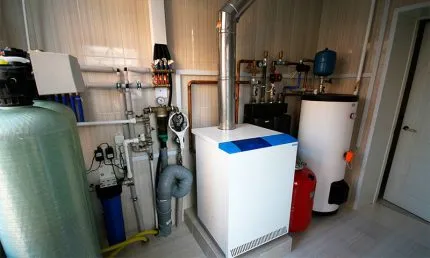

Помещение котельной

Проходы к зданию, где располагается газовая котельная, пожарная безопасность которой является главной задачей руководства организации, должны в холодный период года очищаться ото льда и снега на случай пожара, чтобы был обеспечен беспрепятственный доступ для пожарных машин.

В здании котельной нельзя обустраивать служебные и бытовые помещения. Входная дверь должна открываться из помещения и снабжаться устройством самозакрывания (доводчиками).

Помещение котельной необходимо надежно защитить от проникновения третьих лиц путем запирания дверей на замок, ключ от которого должен храниться у ответственного лица и охраны.

Определение категории пожарной опасности

Согласно Техническому регламенту (ФЗ №123) должна быть определена категория газовых котельных по пожарной безопасности. Газовая котельная относится к классу Ф5 как сооружение производственного типа (Категории и классы зданий по взрывопожарной и пожарной опасности). Затем следует обратиться к Строительным правилам 12.13130.2009, которые определяют подкласс пожароопасности. Подкласс рассчитывается, исходя из факторов, способных спровоцировать возникновение пожара. Для этого учитывается:

• вид топлива в котельной;
• тип применяемого оборудования;
• особенности конструкции газовой котельной.

При расчетах котельную делят условно на три зоны: трубопроводы, непосредственно котлы, дымоход. Дополнительно необходимо учесть давление в газопроводе. В результате присваивается категория для котельной на газу от А до Г. Полученные данные также должны быть размещены на дверях входа в котельную.

Разработка плана ликвидации аварийных ситуаций

Лицо, назначенное приказом по организации и ответственное за безопасность газовой котельной, обязано сформировать план тушения пожара на газовую котельную. Прежде, чем приступить к разработке документа, необходимо определить источники опасности, а затем конкретизировать каждую возможную ситуацию и распределять обязанности сотрудников и аварийных служб.

1. Возможность взрыва газа внутри котла. Происходит такая ситуация по причине нарушения технологии розжига газа в котле. Первым действием в данной ситуации является ограничение потока газа к котельной, т.е. перекрывание вентиля, который обычно размещается снаружи здания. Затем требуется вызвать аварийную газовую службу и пожарную охрану, а до их прибытия осуществлять эвакуацию персонала и принимать меры по ликвидации горения.
2. Оперативный план тушения пожара на газовой котельной предусматривает и ситуацию, когда огонь отрывается от горелки. В данном случае причина аварии – неверное направление движения воздуха и газа к горелке. Здесь первым и очень важным действием считается предотвращение поступления газа по трубопроводам, следовательно, требуется перекрыть вводную задвижку. После этого можно производить самостоятельное пожаротушение газовой котельной до прибытия пожарной охраны. Помещение в этот момент должно быть надежно защищено от свободного притока кислорода, провоцирующего процесс горения.
3. Повреждения трубопровода, которые могут привести к взрыву и дальнейшему развитию пожара. Для этого трубопровод по всей длине должен быть защищен от механических воздействий, ежегодно проверяться специализированной организацией. При разгерметизации трубопровода необходимо немедленно перекрыть вводную задвижку, затем вызвать аварийную газовую службу и при возможности самостоятельно ликвидировать пожар.

Помимо плана ответственным лицом должна быть разработана и утверждена инструкция по пожарной безопасности в газовой котельной. В этом документе должны содержаться сведения о правилах эксплуатации и содержания помещения, сроках контроля за конструктивными элементами. Также инструкция по пожарной безопасности котельной на газе должна включать в себя алгоритм действий сотрудников при аварии, т.е. дублировать разделы вышеописанного плана.

Тушение пожаров в котельных

Пожар в газовой котельной  – несоблюдение пожарной безопасности

Приступать к ликвидации возгорания необходимо с первых секунд его обнаружения. При увеличении площади горения свыше 2-х кв.м. рекомендуется немедленно эвакуироваться и вызвать пожарную охрану. Средства пожаротушения в газовой котельной рекомендуется размещать внутри помещения и снаружи. Допускается использовать пенный или порошковый огнетушители.

Если видимых признаков пожара нет, но присутствует запах газа, следует открыть окна и двери, запустить принудительную вентиляцию. Принять попытки к поиску причины утечки. Если нет возможности самостоятельно устранить проблему, рекомендуется позвонить специалистам по телефону «04». Затем немедленно эвакуировать весь персонал с территории организации, прилегающей к газовой котельной. Место утечки газа рекомендуется ликвидировать с помощью замазывания глиной или набрасывания мокрой плотной ткани.

Если в здании установлена автоматика пожаротушения, то ее следует круглосуточно содержать в исправном состоянии.

Этап №4 — Монтаж оборудования. Особенности установки газового котла

Оборудование должно быть сертифицировано, отвечать требованиям пожарной безопасности и санитарным нормам. Установку котла можно выполнить самостоятельно, но его подключение к магистрали, пуско-наладку и первый запуск выполняет газоснабжающая компания. Допускается проведение этих работ специалистами автономных сервисов производителей оборудования в присутствии представителя газ службы.

При монтаже придерживайтесь следующих требований к установке газового котла:
— Оборудование размещают на расстоянии минимум 1 метр от входной двери.
— Перед котлом оставляют свободное пространство для проведения технического обслуживания и ремонтных работ. Поверхности рядом обшивают термостойкими материалами.
— Настенные модели навешиваются на несущие стены, допустимо использование защитного экрана. Расстояние до потолка – от 15 см, до ближайшей стены – от 10 см;
— Напольные модификации выравнивают по горизонтали, чтобы снизить возможные шумы и вибрации.

Запрещено использовать помещение для установки более двух приборов системы отопления.

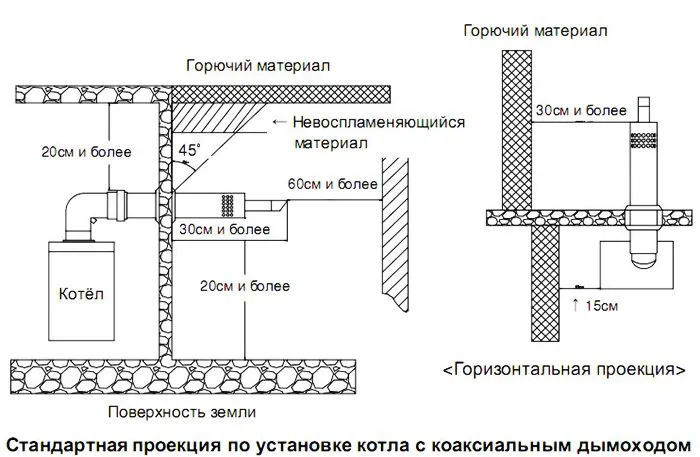

Требования к устройству дымохода

Безопасность газового котла напрямую связана с правильным монтажом дымовентиляционной системы, которая должна выводить все отработанные газы в атмосферу.

В строительных нормах и правилах также указаны и требования к дымоходу:

• Дымоход не должен обладать количеством поворотов больше 3-х.
• Диаметр газохода обязан совпадать с размером указанным заводом-изготовителем котла.
• Отверстие для прохода дымовой трубы через строительные конструкции задания, выполняют больше диаметра трубы, щели между ними закладывают огнеупорным материалом, особенно в районе деревянных узлов.
• между местом вывода дымохода через стену и потолком должно быть не менее 20
• Система дымоотвода должна иметь конденсатоотводчик в нижней части трубы и дефлектор на верхней.

• материал дымоходной отводящей трубы – нержавеющая или углеродистая листовая сталь, использование асбеста и прочих слоистых материалов возможно лишь на расстоянии свыше 50 см от отводящего патрубка котла;
• газовые котлы, у которых отводящий патрубок находится сверху, должны быть присоединены вертикальным участком длинной не менее 25 см, только после него возможны изгибы;
• край трубы размещают на 500 мм выше конька кровли.
• высота дымохода должна обеспечивать должную силу естественной тяги (см. фото).

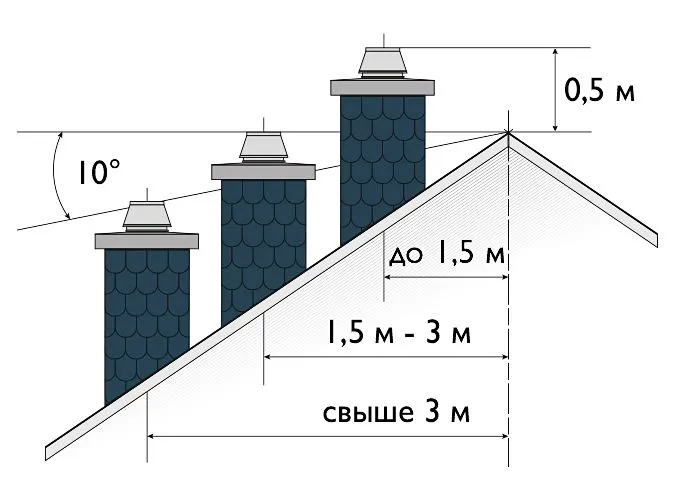

Оптимальная высота дымохода согласно СНиП 41-01-2003.

Требования к дымоходу

Требования к вентиляции в котельной

В котельной или другом помещении, в котором находится газовый котел, необходимо предусмотреть принудительную и естественную вентиляцию. Показатели воздухозамещения рассчитывают исходя из мощности агрегата.

Естественная вентиляция предотвращает скопление угарного газа, что может быть опасным для здоровья и жизни жильцов. Естественный приток воздуха обеспечивается за счет окон, форточек и дверей.

Газовые котлы с закрытой камерой сгорания не нуждаются в принудительной вентиляции. Она обеспечивается за счет коаксиального дымохода, оснащенного вентилятором, посредством которого выполняется забор воздуха с улицы и выведение дыма.

В котельных с атмосферным агрегатом придется установить приточно-вытяжную вентиляцию в виде нескольких вентиляторов, которые подключены к датчикам дыма. При увеличении концентрации углекислого газа датчики подают сигнал, и вентиляторы начинают работать.

Обратите внимание! Хорошая вентиляция должна обеспечивать трехкратное замещение воздуха в помещении в течение 1 часа.

Правила энергообеспечения котельного помещения

Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:

• Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.
• Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.
• Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

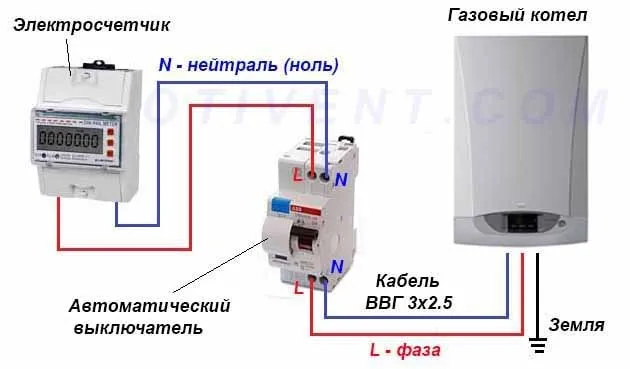

Присоединение к электросети

Настенный водогрейный аппарат – это мини-котельная со своим электронным блоком управления, циркуляционным насосом и группой безопасности. Котел нельзя просто включить в первую попавшуюся розетку, следует проложить отдельную кабельную линию электропитания, защищенную двухполюсным автоматом, как изображено на схеме.

Рекомендации по монтажу и подключению:

1. Кабель прокладывайте внутри пластиковой гофротрубы.
2. Продумайте трассу таким образом, чтобы проводка не оказалась под трубами водопровода или отопления. Исключите попадание воды в случае аварии или сброса из предохранительного клапана.
3. Третью жилу кабеля обязательно подключите к контуру заземления. Кстати, таковым не могут служить стальные трубы в квартире.
4. Питание котла лучше организовать через «бесперебойник» – блок ИБП. Иначе после отключения света вы рискуете остаться без тепла в доме.

Совет. Некоторые настенные импортные котлы могут «капризничать» из-за неправильного расположения фазы. Если после включения агрегат не желает запускаться, попробуйте поменять местами нулевой и фазный провод.

Требования к установке котла на кухне

Очень часто найти место для установки и постройки отдельного помещения не может быть осуществлено. Тогда разместить газовый котел можно на кухне. Однако, если она не соответствует всем показателям СНиП, то ее установка и дальнейшее использование должно находится под контролем газовой службы. Для установки газового котла на кухне, в обязательном порядке нужно учесть наличие следующих требований:

1. В кухне должна быть дверь необходимого размера с желательной изоляцией от других комнат в доме или квартире.
2. Наличие окна.
3. Обязательно установка вытяжки.
4. Отдельная розетка с заземлением.
5. Система дымоотведения должна быть на кухне в обязательном порядке.

Нужно помнить, что воздух вокруг отопительного прибора, должен постоянно циркулировать, соответственно и место для установки газового котла должно быть достаточно. Отопительная установка может быть прекрасно выполнена в одном стиле с кухонным гарнитуром. Ведь закрыть котел дверью не то что можно, а даже нужно. И входя в кухня не сразу будет понятно где и что находится. При установке котла на кухне нужно помнить, что соблюдение всех норм и требований обезопасит вас и вашу семью, а газовый котел прослужит долго и сэкономит кучу средств.

Требования к установке настенного котла с закрытой камерой сгорания

Существует несколько видов настенных отопительных котлов. Прежде чем отдать предпочтение одному из них, нужно скрупулезно проработать характеристики. Мощность этих установок как правило не превышает 42 кВт. В их устройство входит газовая горелка (газ попадает в камеру и сгорает), теплообменник или теплоноситель, расширительный бак ( в него стекает излишек воды, полученной при нагреве), насос для циркуляции, вентилятор и система безопасности ( она срабатывает при сбоях в системе, а также оповещает о неполадках). Требования к установке отопительных котлов газового направления так же регламентируются СНиП, но имеется ряд отличительных правил, которые нужно учитывать.

1. Стена или несущая конструкция, на которую будет крепится прибор, должна соответствовать весу котла и выдержать его.
2. Если стена покрыта декоративной отделкой, то между ей и котлом устанавливается толщиной 3 миллиметра прокладка из огнеупорного материала.
3. Расстояние до потолка должно быть не меньше полу метра, а до пола не меньше метра.

• Проверить наличие всех комплектующих для начала работ.
• Убедится, что требования к напольным покрытиям, дверным проемам и оконным сооружения соблюдены согласно СНиП.
• Произвести стабильную и горизонтальную установку прибора.
• Газовый аппарат должен быть размещен вдали от электроприборов, а доступ обеспечен всесторонне.

Соблюдение всех вышеперечисленных требований обязательны и упустив хоть одно из них может случится не поправимая катастрофа. При монтаже все нужно взвесить и оценить возможности. Ведь вопрос установки отопительной системы газовым способом, должна проводится специалистами. Риск велик.

Особенности крышных котельных

Крышные котельные бывают двух типов: блочно-модульные и встроенные. Первый тип применяется для отопления жилых многоквартирных домов. Под помещением газовой котельной монтируется настил из огнеупорного материала и звукоизоляция. Второй встроенный тип прост в монтаже, но используется очень редко.

Для уменьшения риска возникновения пожара важно соблюдать следующие требования:

1. Не размещать помещение котельной над квартирами. Возможно ее обустройство только на несущие конструкции дома.
2. Высота потолка должны быть свыше 2,5 м.
3. Должны быть возведены противопожарные перегородки и обустроена специализированные разрывы между котлами.

В последнее время используют автоматическое пожаротушение крышной газовой котельной в виду большой скорости его срабатывания и высокой эффективностью по сравнению с применением ручных огнетушителей.

Этап №5 – проверка работоспособности

Проверка работоспособности оборудования и правильности его монтажа – обязательный этап перед запуском оборудования. Проверка призвана выявить все нарушения и несоответствия требованиям с целью предотвратить возможные негативные последствия.

Выполняют необходимые проверки сотрудники горгаза, которые по итогам проверок и первого запуска составляют акт, подтверждающий, что требования при установке соблюдены.

И, чтобы приступить к полноценной эксплуатации системы отопления понадобится выполнить последнее правило – отнести полученное разрешение в горгаз.

Советы по безопасной эксплуатации котлов

При использовании отопительного оборудования следует помнить о том, что избежать неприятностей поможет регулярное выполнение всего нескольких простых и универсальных правил.

Следует помнить о том, что подбор котла, всего сопутствующего оборудования, включая трубопроводы, бойлер, счетчики также выполняется согласно правил и требований, так как их характеристики и возможности должны позволить создать эффективную и безопасную систему

Перед первым запуском следует убедиться в отсутствии утечки газа, которая определяется по специфическому и неприятному запаху. После чего нужно проветрить помещение и проконтролировать наличие тяги. Также следует обеспечить беспрепятственный подвод воздуха к котлу, что снизит вероятность затухания пламени.

Запрещается прислонять к отопительному прибору какие-либо предметы. В котельной запрещено сбережение взрыво- и пожароопасных предметов, веществ, жидкостей. К примеру, дров, емкостей с бензином, бумаги, прочих подобных. Также запрещено хранить в котельной запасные баллоны для сжиженного газа.

Работу газового котла необходимо контролировать, причем на регулярной основе. При отключении агрегата на длительный срок, к примеру, в межсезонье, следует перекрыть газовый вентиль, подачу воды. А также необходимо отключить агрегат от электросетей.

Чистку котла можно осуществлять только в выключенном и обесточенном состоянии. Следует избегать выполнения пусконаладочных и других ответственных работ лицами, которые не имеют соответствующих знаний, навыков, специального инструмента.

К эксплуатации котла не следует допускать неподготовленных людей – детей и лиц преклонного возраста. Также в обязательном порядке следует помнить о том, что при выявлении утечки газа, использование котла следует немедленно прекратить и оповестить о неисправности в службу газа.

Какой фильтр для воды поставить перед газовым котлом (двухконтурным)?

Сам газовый котел определяет особенности работы с умягчающими установками. Нельзя ставить реагентный фильтр для воды перед двухконтурным газовым котлом. Любая кислота, пусть даже слабая, которая пойдет во вторичную обработку(по второму контуру) может испортить поверхности.

Для таких котлов больше всего подходят электромагнитные умягчители(МВП, АКваЩИт) или соляные умягчители Гейзер, Барьер. Можно также использовать и магнитные врезные умягчители.

За что могут отключить газ в частном доме в зимний период времени?

Газ в частном доме могут отключить по нескольким причинам, они прописаны в законе:

• если потребитель нарушил своими действиями пункты договора, которые касаются необходимости вовремя сообщать об объеме потребляемого газа;
• жильцы дома не допускают работников газовой службы к оборудованию, препятствуя проведению проверки;
• жильцы дома не оплачивают счета более двух месяцев;
• в доме установлено газовое оборудование, не разрешенное к использованию;
• газовые приборы, используемые в доме, не соответствуют необходимым техническим нормам;
• владелец дома не заключил договор на обслуживание газового оборудования с уполномоченной организацией.

Чаще всего, отключение происходит из-за неуплаты. Однако, газовая служба обязана уведомить о планируемом отключении два раза! Причем, уведомление должно быть вручено лично, под расписку!

Источники

• https://shop.mosoblgaz.ru/articles/trebovaniya-k-pomescheniyu-dlya-gazovogo-kotla/
• https://buildingclub.ru/trebovaniya-k-gazovoj-kotelnoj-v-chast/
• https://kotle.ru/gazovye-kotly/trebovaniya-k-pomeshheniyu-kotla
• https://AvtonomnoeTeplo.ru/otopitelnye_kotly/14-trebovaniya-k-ustanovke-gazovyh-kotlov-nastennogo-i-napolnogo-tipa.html
• https://pozhar.info/trebovaniya/trebovaniya-pozharnoj-bezopasnosti-v-gazovoj-kotelnoj
• https://GradusPlus.com/kotly/gazovye/trebovaniya-dlya-ustanovki-gazovogo-kotla-v-chastnom-dome/
• http://oteple.com/pravila-i-normativy-ustanovki-gazovogo-kotla/
• https://otivent.com/ustanovka-nastennogo-gazovogo-kotla-svoimi-rukami
• https://eurosantehnik.ru/trebovaniya-dlya-pomeshheniya-gazovogo-kotla.html
• https://sovet-ingenera.com/gaz/docs/trebovaniya-k-ustanovke-gazovogo-kotla-v-chastnom-dome.html
• https://yandex.ru/q/question/home/kakie_est_trebovaniia_k_kotelnoi_v_22436006/?answer_id=9f93cf39-4f0b-4b0d-b12d-08c89296d831

Какие требования для установки газового котла в частном доме?

Установка газового котла в частном доме должна соответствовать ряду требований, установленных законодательством и нормативными документами. Ниже приведены основные требования к установке газового котла в частном доме:

1. Наличие разрешения на установку газового оборудования от местных органов государственного управления по техническому регулированию и метрологии.

2. Наличие проекта газоснабжения и утвержденного технического задания на монтаж.

3. Установка газового котла должна производиться квалифицированным специалистом, имеющим соответствующие сертификаты и лицензии на проведение работ по газоснабжению.

4. Газовый котел должен быть установлен на специальном крепеже, предназначенном для данной модели котла.

5. Газовый котел должен быть установлен в специально отведенном помещении с хорошей вентиляцией.

6. Для газоснабжения котла необходимо установить газопровод с арматурой, отвечающей требованиям техники безопасности.

7. Перед установкой котла необходимо проверить герметичность газопровода и подключения.

8. Газовый котел должен быть оборудован средствами контроля утечки газа и автоматического отключения газоснабжения при обнаружении утечки газа.

9. После установки газового котла необходимо провести индивидуальные испытания газовой системы.

10. Газовый котел должен быть регулярно обслуживаться и проверяться квалифицированным специалистом.

Важно отметить, что несоблюдение требований по установке газового котла может привести к серьезным последствиям, включая пожары, взрывы и отравления газом. Поэтому рекомендуется доверять установку газового котла профессионалам.
