Обвязка котла отопления
Это дополнение к предыдущей статье о монтаже напольных котлов. Здесь будет подробно рассмотрена обвязка котла отопления.
Напоминаю, что мы исследуем обвязку на примере газовых котлов. Тем не менее, аналогичные принципы применяются и к напольным котлам других видов топлива, так что вы можете заменить «газовый» на название вашего котла и использовать материал статьи для его монтажа.
Итак, довольно «пышных фраз», переходим к практике.
Для чего нужна обвязка котла отопления?

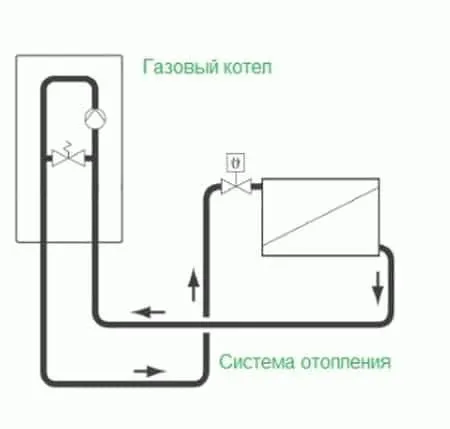

На схеме показан котел и условно система отопления (радиатор):
Вот для связи котла и системы отопления либо котла и бойлера и служит обвязка котла отопления.
Но это не единственное назначение обвязки, а ещё следующее:
– Очистка от мусора, который мог попасть в трубопроводы, котел и в отопительные приборы при монтаже или изготовлении оборудования на заводе. Грязь будет мешать нормальной циркуляции теплоносителя;
– Компенсация расширения теплоносителя в результате его нагрева, что может повредить систему, если не сделать определённого шага: не поставить расширительные баки, о чём вы, конечно же знаете, т. к. читали статью о них;
– Аварийная защита в случае превышения допустимого давления, которое может разрушить систему отопления, и нанести вред имуществу и самим людям, проживающим в доме;
– Контроль за состоянием системы (давление, температура);
– Удаление воздуха, который может проникнуть в систему при заполнении теплоносителем. Газы могут возникать в самой системе при реакции теплоносителя с элементами системы. Удалением воздуха и газов занимаются автоматический воздухоотводчик и краны Маевского на радиаторах;
Из чего состоит обвязка котла отопления?

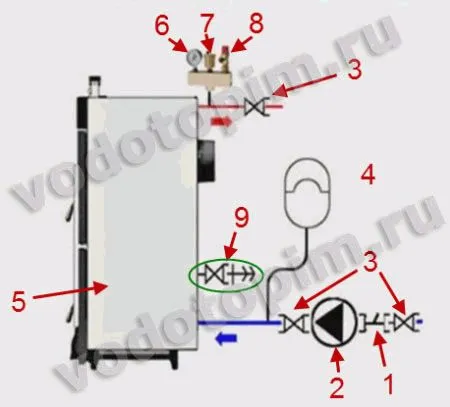

Зная, что должна делать обвязка котла, мы можем легко догадаться, что входит в её состав, и подобрать соответствующее оборудование. Таковое оборудование находится непосредственно возле котла (на стенах и на полу котельной) и на нём:
1 – фильтр; 2 – циркуляционный насос; 3 – шаровые краны; 4 – расширительный бак; 5 – котел; 6 – манометр; 7 – воздухоотводчик; 8 – предохранительный клапан; 9 – блок подпитки-слива системы
Рассмотрим обвязку, начиная с обратки.
1. Теплоноситель подходит к циркуляционному насосу и попадает в фильтр:
– который стоит перед (!) насосом.
2. Насос, как видно по схеме, стоит перед котлом. По обе стороны от насоса шаровые краны, чтобы можно было поменять насос или почистить фильтр, не сливая теплоноситель из всей системы. Замена насоса довольно проста, т. к. он крепится накидными гайками.
Вообще, главное требование при монтаже котла – предусмотреть достаточно простой доступ к насосу и прочим элементам обвязки.
3. Между насосом и котлом расширительный бак. Расширительный бак можно ставить в любом месте системы, но предпочтительней так, как на схеме.
4. Дальше теплоноситель попадает в котел, нагревается и поступает в подающую трубу.
5. На выходе из котла обязательно группа безопасности: автоматический воздухоотводчик + предохранительный клапан + манометр. На котле может быть также термометр для контроля температуры в котле.
6. Шаровый кран со штуцером, на который можно надевать шланг и подпитывать систему от водопровода. Или слить теплоноситель из системы.
Перечисленное выше – это обязательные элементы, которые должны входить в обвязку котла.
В настенном котле есть все эти же устройства, только они уже внутри корпуса.
Если вы не знакомы с каким-либо из перечисленного оборудования, то найти о нём полную информацию можете в разделе про оборудование для отопления.
Схема обвязки напольного котла

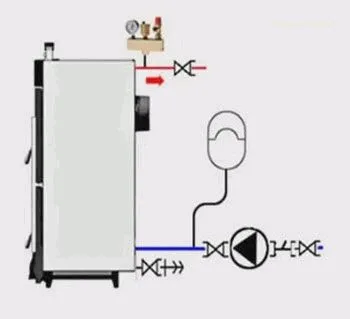

Вот схема обвязки напольного котла:

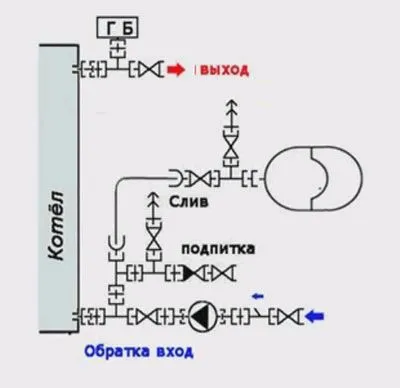

Все обязательные элементы на схеме есть, но это упрощённая схема. А вот схема реально используемая для монтажа:
В ней те же составные элементы плюс фитинги, без которых при монтаже не обойтись.
Если взять только участок присоединения к котлу, то наглядно детали для этого выглядят так:

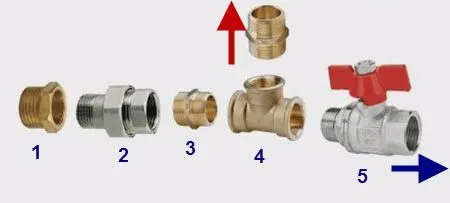

1 – футерка; 2 – накидная гайка; 3 – ниппель; 4 – тройник для присоединения расширительного бака (бак находится в направлении красной стрелки); 5 – шаровый кран, к которому в направлении синей стрелки присоединяется циркуляционный насос; вверх идёт ещё один ниппель
Рекомендация: прежде чем монтировать на «натуре», разложите на полу или на столе все элементы и скрутите их меж собой (без подмотки) и убедитесь, что всё собирается и всё в наличии. Тогда вам не придётся бросать работу и бежать в магазин, докупать недостающее. Можно поступить ещё лучше: скрутить все эти элементы друг с другом при покупке.
Выполняя монтаж, мы уже используем лён и специальную пасту. Это пока что лучшее средство для уплотнения резьбы, что бы кто ни говорил в пользу других материалов… впрочем, это к теме статьи напрямую не относится.
Вот так делается обвязка котла отопления; надеюсь, информации этой и предыдущей статей достаточно, чтобы выполнить монтаж напольного котла своими руками.
Обвязка котла отопления: схема и перечень деталей в обвязке котла
Обвязка котла отопления: для чего нужна и из каких элементов состоит обвязка отопительного котла? Схема обвязки напольного котла.
Источник: vodotopim.ru
Типы и схемы обвязки газового котла
Как обычно работает система отопления? Сердцем ее является котел, которые перерабатывает энергию сжигания топлива в тепловую. По-простому, в котле нагревается теплоноситель, который по трубам движется к радиаторам, здесь и происходит отдача тепла в помещение. Далее остывший теплоноситель движется обратно к котлу и процесс повторяется. Так вот, все что находится между котлом отопления и радиаторами и называется обвязка газового котла. Сюда входят:
- Соединительные трубы, которые создают два контура: подачи и обратки.
- Запорная арматура.
- Расширительный бак.
- Циркуляционный насос, если он включается в систему отопления.
- Система автоматики.
Сложная обвязка
Обвязка – это достаточно сложное устройство, основную роль в которой играет схема ее составления. Чем сложнее схема, тем больше материалов приходится затрачивать. Но при этом функциональность ее становится эффективнее. К примеру, за расширение теплоносителя отвечает расширительный бачок. Без него в процессе нагрева теплоносителя трубы могут не выдержать давления и лопнуть.
В некоторых схемах обвязки газового котла отопления без циркуляционного насоса просто не обойтись. К примеру, схема обвязки «Ленинградка», где радиаторы установлены последовательно относительно друг друга. Дешевая и простая схема, но теплоноситель по комнатам распределяется неравномерно. Чтобы достичь равномерности, приходится устанавливать насос. И это практически единственный вариант.
Автоматика следит за правильной работой всего отопления. Особенно это касается температурного режима. За развоздушивание отвечает кран Маевского. Чтобы контролировать движение теплоносителя, за его распределение по контурам отвечает запорная арматура. В этом плане надо отметить коллекторы. Если в отопительной системе присутствуют основной контур и дополнительный (теплый пол), то без коллектора развести теплоноситель правильно просто не получится.
Из всего вышесказанного можно сделать один очень важный вывод. Обвязка котла дает возможность сэкономить на потреблении топлива, сделать всю систему безопасной и удобной в эксплуатации. В принципе, это и есть ее основные функции.
Простая схема
Схемы обвязки
Существует две схемы обвязки, которые сегодня используются чаще всего.

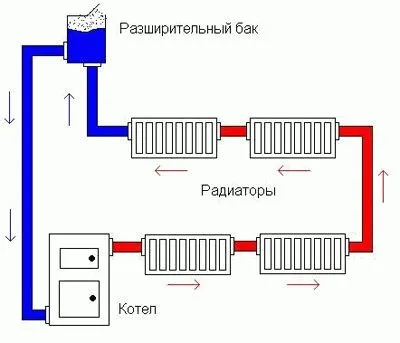

Однотрубная схема
Как было сказано выше, это самая простая и дешевая обвязка котла, в которой используется минимальное количество материалов. Схема ее такова:
- Котел, установленный в помещении, соединен с радиаторами отопления трубой, которая отходит от него в горизонтальной плоскости, чаще всего по уровню пола. Иногда проектируется проводка в теле пола, так называемая скрытая проводка.
- Здесь используется один контур, который схематично представляет собой кольцо.
- Радиаторы отопления могут соединяться последовательно от прибора к прибору. Скажем прямо, не самая лучшая схема, потому что малоэффективная.
- Второй вариант – «Ленинградка». Здесь совершенно другой подход. От котла отводится труба, которая проходит по всем комнатам, возвращаясь к отопительному агрегату. При этом радиаторы врезаются параллельно контуру, но последовательно между собой. Более эффективный вариант.
Оба варианта чаще всего используются в одноэтажном домостроении. Но если установить в систему циркуляционный насос, то схема может быть использована и в многоэтажных домах.
Двухтрубная схема
Двухтрубная
Это более затратная схема, в которой подающий контур выходит вверх (он называется стояком) и проходит под потолком или по чердачному помещению. От него к каждому радиатору спускается труба. А вот обратный контур располагается у пола, к нему от каждой батареи врезается патрубок, проводящий охлажденный теплоноситель. Именно такая схема обвязки позволяет распределить теплоноситель по всем помещениям равномерно.
Здесь, как и в случае с однотрубным вариантом, можно установить насос. Но, как показывает практика, в малоэтажном строительстве неплохо работает схема с естественной циркуляцией теплоносителя, что позволяет неплохо сэкономить на потреблении электроэнергии.

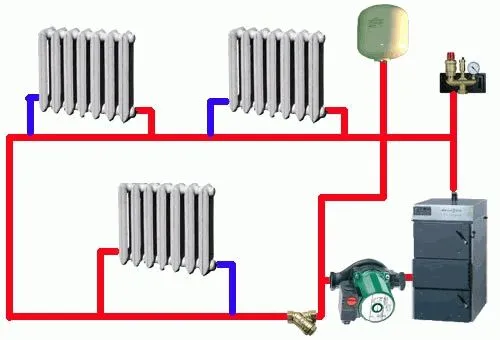

Схема с циркуляционным насосом
Элементы обвязки
Давайте рассмотрим несколько основных приборов и устройств, которые чаще других сегодня входят в обвязку газового котла.
Циркуляционный насос
Его стараются устанавливать в том случае, если:
- Теплоноситель не может сам преодолеть сопротивление контура за счет его слишком большой длины или сложности конфигурации.
- В том случае, если между первым от отопительного агрегата и последним радиаторами слишком большой перепад температур. Это в основном касается однотрубной обвязки.
- Если отопительная система используется не постоянно. В этом случае приоритет отдается быстрому нагреву теплоносителя.
Обычно циркуляционный насос устанавливается у котла на обратном контуре. Почему именно здесь? В конструкции насоса устанавливаются резиновые манжеты и прокладки, которые под действием высоких температур быстро выходят из строя. На обратном контуре температура теплоносителя самая низкая.
Расширительный бак закрытого типа
В маломощных отопительных системах устанавливаются компактные насосы с мокрым ротором, смазка которого производится самим теплоносителем. Их мощность не превышает 100 Вт, так что расход электроэнергии не очень большой. Но в любом случае специалисты рекомендуют около насоса устанавливать байпас, который будет отсекать его в случае с проблемами подачи электрического тока. То есть схема будет работать уже с естественной циркуляцией теплоносителя.
Расширительный бак
Этот подраздел хотелось бы начать с одного очень важного момента.
Внимание! Если вы хотите самостоятельно провести сборку системы отопления, то есть провести обвязку газового котла своими руками, тогда выбирайте простую схему (она может быть не только однотрубной) и установите расширительный бак открытого типа. Никакого циркуляционного насоса и других сложных приборов.
Это неплохой вариант, который будет эффективно работать. Единственный момент – это установка бака выше всех контуров отопления минимум на полметра. Такое расположение дает возможность выводить воздух из системы, расширяться теплоносителю при нагреве. К тому же именно отсюда можно организовать заливку воды.

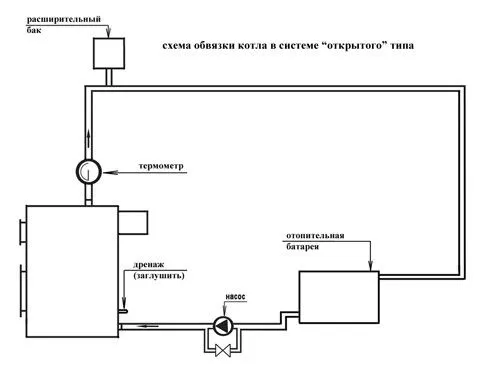

Система отопления с расширительным баком открытого типа
Есть расширительные баки закрытого типа, так называемый мембранный вариант. Их установка в отопление подтверждается наличием циркуляционного насоса. То есть оба прибора должны обязательно присутствовать. А вот точка установки не определяется каким-то определенным местом. Хотя чаще всего это участок около газового котла перед циркуляционным насосом. Здесь важно, чтобы участок трубы был прямолинейным и в нем было меньше всего завихрений воды.
Сегодня нередко наряду с баком монтируется сбросной клапан. Если вдруг теплоноситель закипел, то есть возможность сбросить его часть, чтобы предотвратить разрыв труб. Обычно выходной патрубок сбросного клапана напрямую соединен с канализацией.
Другие элементы обвязки
В настоящее время в схему обвязки обязательно устанавливаются два устройства:

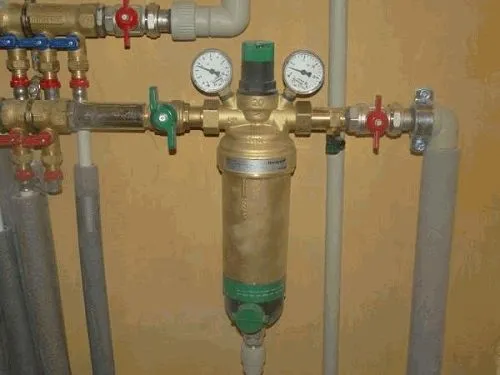

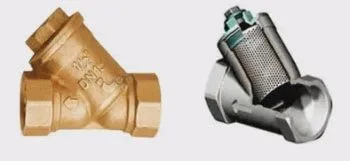

Грязевик
Почему они так важны?
- Во-первых, воздушные пробки внутри отопительной системы – это невозможность движения теплоносителя. Особенно это будет важно в системах с естественной циркуляцией теплоносителя. Сегодня производители предлагают два основных варианта: краны Маевского (это ручные воздушники) и автоматические конструкции. Оба варианта прекрасно работают, только первый самый дешевый, второй самый дорогой.
- Во-вторых, грязевики собирают солевые отложения и частицы накипи, которые мешают двигаться теплоносителю внутри труб. Для газовых котлов, где установлены циркуляционные насосы, это просто необходимый прибор. Последние быстро выходят из строя, если качество теплоносителя на низком уровне. Грязевики устанавливают перед насосом.
Вот такие приборы и устройства входят в обвязку газового котла. Конечно, это не все, но основная их часть. Сюда можно добавить вентили, задвижки, счетчики, терморегуляторы и прочее. Как уже было сказано выше, чем сложнее обвязка, тем эффективнее работает отопление.
Обвязка газового котла – схемы и ее элементы
Почему так важна обвязка газового котла, каким образом она влияет на качество и эффективность работы всей отопительной системы? На эти и другие вопросы вы
Источник: otepleivode.ru
Качественная обвязка двухконтурного газового котла – эффективная экономия
Что означает обвязка котла
Если человек никогда прежде не сталкивался с необходимостью обустройства системы теплоснабжения, ему не знаком термин «обвязка». Данное понятие означает использование определенной схемы монтажа, которая защитит оборудование от возможного перегрева.
По мнению специалистов, правильно выполненная обвязка газового котла отопления или прибора, функционирующего на другом виде топлива, позволяет отопительной системе работать более экономно и эффективно.
Элементы обвязки нагревательного котла
Знание, какие элементы содержит схема обвязки газового котла отопления, помогут без проблем подключить отопительное оборудование к системе:
- Нагревательный котел. Является одним из основных комплектующих отопительной конструкции, от его выбора во многом зависит способ подключения и схема обвязки котла отопления. Нельзя размещать нагревательный котел вверху разводки трубопровода. Стержень контура отопления должен содержать возможность выводить воздух. Чтобы избежать наличия воздушных пробок, при отсутствии у котла воздухоотводчика, трубу следует располагать вертикально.
- Патрубки. Данный элемент имеют газовые настенные и электрические приборы, предназначенные для нагрева жидкого теплоносителя (прочитайте также: “Обвязка электрического котла отопления: важный этап”). Наличие патрубков означает то, что котел оборудован автоматическим воздухоотводчиком.
- Расширительный бак. Этот мембранный элемент задействуют, когда выполняется обвязка настенного газового котла, а также напольного нагревательного прибора. Благодаря его наличию отопительный генератор надежно защищен от гидроудара. Расширительный бак состоит из двух полостей, которые разделены специальной мембраной. Такая конструкция осуществляет контроль над возможными перепадами давления в нагревательном котле. Функционирует устройство следующим образом: по одной из полостей перемещается теплоноситель, а одновременно другая полость наполняется воздухом.
- Радиаторы отопления. Данные приборы обеспечивают теплообмен между воздухом в помещении и жидким теплоносителем (прочитайте также: “Теплообмен между несколькими теплоносителями – делаем правильно”).
Особенности обвязки газовых котлов
Существует несколько способов, как обвязать газовый котел. Наибольшую популярность получил вариант обвязки котла отопления полипропиленом. Работа с трубами из этого материала отличается невысокой стоимостью и простотой. На стенках изделий из полипропилена не собирается налет и твердые частицы. Когда используются такие трубы, обвязка газового котла своими руками не представляет сложности, с такой работой способен справиться любой владелец недвижимости.
Полипропиленовый трубопровод позволяет создавать контур любой формы. Сварка этого материала производится разными способами, главное при этом не допускать большого числа соединения труб, которые необходимо делать плавными и равномерными. Исключение касается места подвода газа к нагревательному котлу. Подключение делается путем использования жесткого резьбового соединения, получившего название «американка» (сгон).
Прокладкой служит паронит. Запрещено пользоваться паклей, фум-лентой или комплектующими изделиями, сделанными из резины. Дело в том, что резиновые прокладки под действием высоких температур могут сужаться и в результате практически перекрывать проход в трубопроводе, а пакля легко воспламеняется.

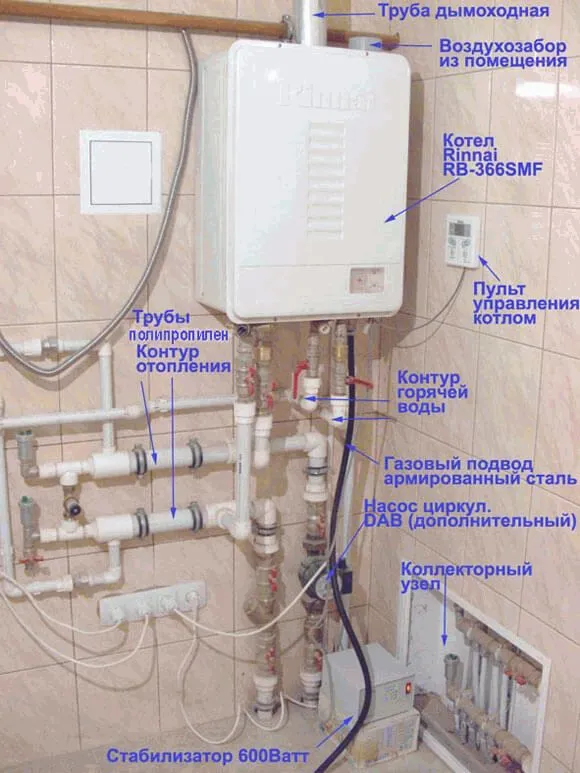

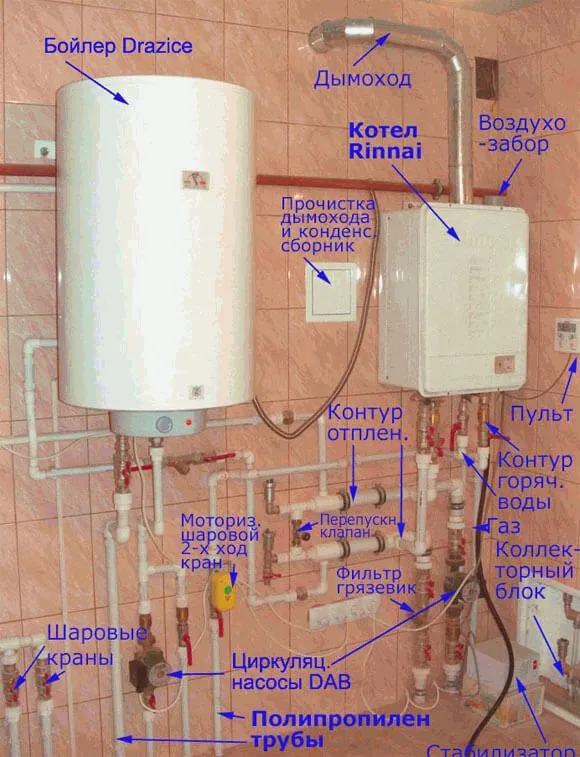

Подключение двухконтурных газовых котлов
Двухконтурный котел в отличие от одноконтурного нагревательного прибора имеет универсальное предназначение. Такой агрегат для бытовых нужд греет воду и одновременно поддерживает необходимый температурный режим в двухконтурной системе отопления.
Существует еще одна особенность: если выполняется обвязка двухконтурного газового котла, тогда нельзя использовать естественную циркуляцию воды. Многие модели имеют в комплекте специальный насос, поскольку без него после того, как генератор прекращает нагреваться, останавливается движение теплоносителя и установка приступает к повторному нагреву, что занимает гораздо больше времени и в итоге радиаторы начинают неравномерно обогревать помещение (прочитайте: “Правильная схема подключения двухконтурного газового котла”).
Схемы обвязки газовых котлов
Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.
- насос для циркуляции;
- термоголовка или распределительный клапан;
- расширительный бак;
- сливные и шаровые краны;
- проходной фильтр;
- балансировочный кран;
- обратный и воздушный клапаны;
- уголки и тройник.
Схемы обвязки напольных котлов
Как предполагает схема обвязки напольного газового котла, при создании отопительной системы требуется установка циркулярного электрического насоса (прочитайте: “Схема подключения газового котла отопления на примерах”).
Одновременно схема обвязки настенного газового котла имеет отрицательные стороны, среди которых:
- высокая цена на комплектующие изделия;
- сложность реализации обвязки, которую может выполнить только профессионал;
- необходимость в постоянной балансировке деталей;
- дороговизна сервисного обслуживания.
Если в доме обустроена сложная система теплоснабжения, к примеру, имеется «теплый пол» и батареи, то при движении теплоносителя можно заметить некую несогласованность. Поэтому для решения проблемы в схему обвязки включают гидравлическую развязку, образующую несколько контуров передвижения теплоносителей – общий и котловой.
Схемы обвязки настенных котлов
Обвязка напольного газового котла и нагревательных приборов другого типа можно упростить, если использовать первично-вторичные кольца. Всевозможных устройств, предназначенных для контроля над работой системы, будет меньше, если сделать несколько колец отопительной системы и установить для каждого из них собственный циркуляционный насос. Благодаря таким мерам обеспечивается равномерная подача горячего теплоносителя к конечному потребителю.
Обвязка двухконтурного газового котла, как продумать схему системы, особенности устройства для настенного и напольного аппарата, фотопримеры и видео
Обвязка двухконтурного газового котла, как продумать схему системы, особенности устройства для настенного и напольного аппарата, фотопримеры и видео
Источник: teplospec.com
Схемы обвязки котла отопления при различных видах циркуляции и контурах
При построении автономного отопления дома важно правильно продумать и выполнить обвязку газовых, твёрдотопливных и электрических котлов. Давайте рассмотрим возможные схемы и элементы обвязки, поговорим о классических, аварийных и специфических контурах, а также об основном оборудовании этих схем.
Основные принципы выполнения обвязки котла любой конструкции — это безопасность и эффективность, а также максимальный ресурс всех элементов отопительной системы. Рассмотрим различные варианты организации отопления, чтобы при индивидуальном строительстве принять взвешенное и наиболее подходящее для конкретного случая решение.
Подсоединение котла к источникам питания
Если котёл работает на газовом топливе, то к нему нужно организовать подачу газа. При магистральном газоснабжении это должен сделать работник газовой службы. Если отопление от баллонов, нужно заключить договор аренды с Газтехнадзором, а монтаж поручить компании, имеющей разрешение на данный вид работ. Все работы, связанные с газом, потенциально опасны и это не тот момент, когда стоит экономить и выполнять работу своими руками.

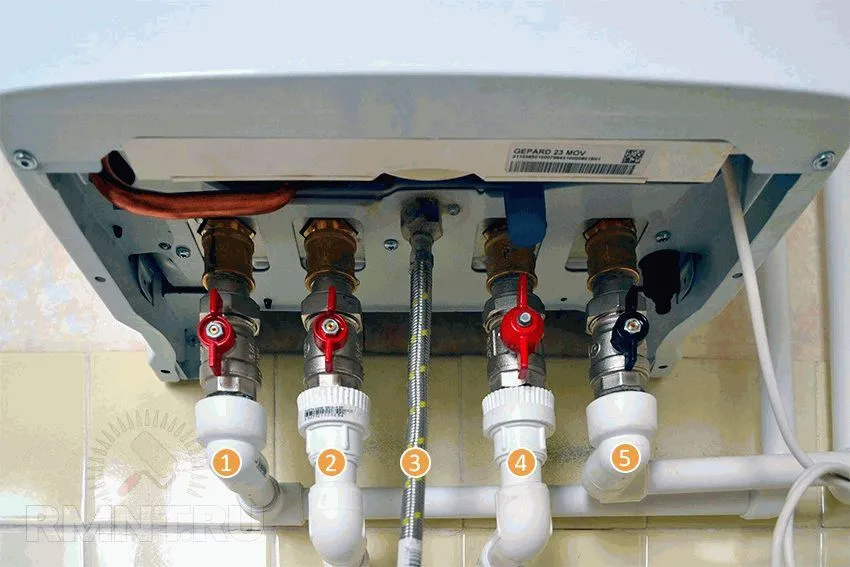

1. Подача отопления. 2. Горячая вода для бытовых нужд. 3. Газ. 4. Холодная вода к контуру ГВС. 5. Обратка отопления

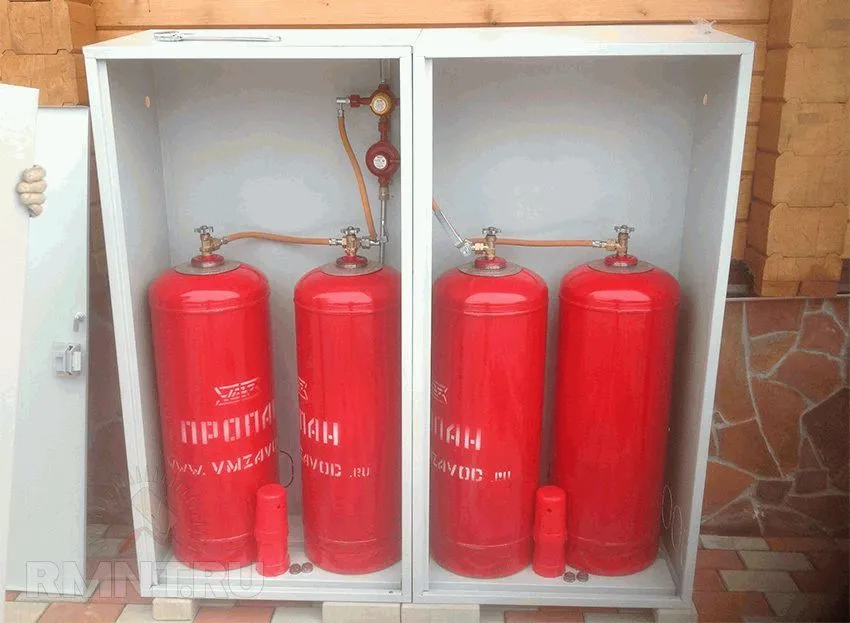

При использовании баллонного газа обязательно используется редуктор, объединяющий группу баллонов

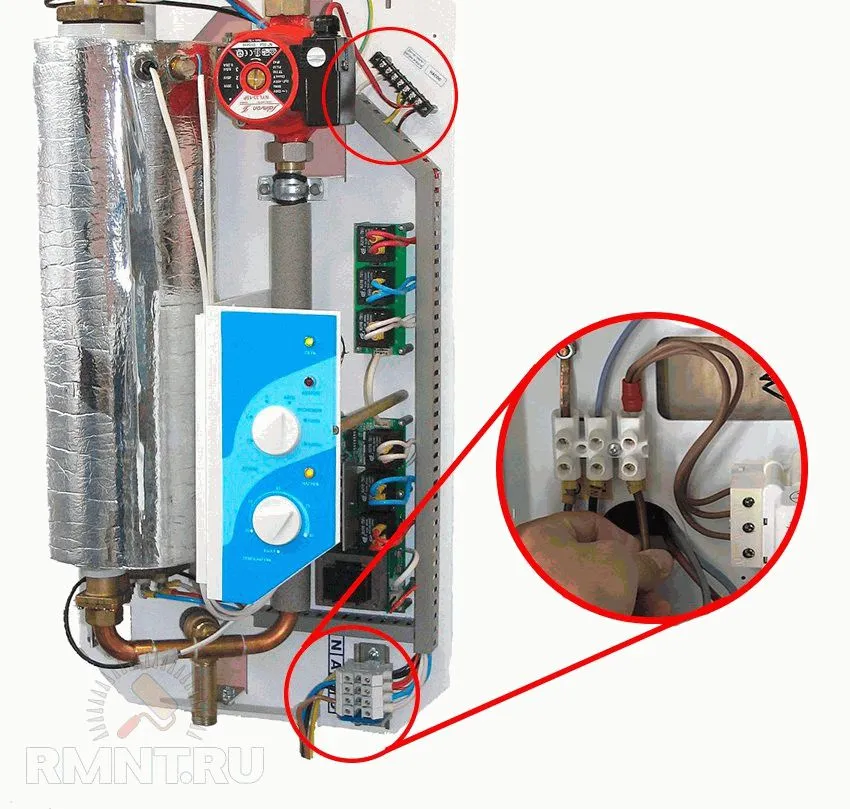

Электрокотёл нужно присоединить к сети. Котёл и клеммная коробка должны быть заземлены, все соединения выполняются медной проводкой с сечением не меньше указанного в техническом паспорте к оборудованию.
Котёл на твёрдом топливе всегда автономен и требует только присоединения труб отопления и горячего водоснабжения. Подключения к электрическим цепям питания требуют только блоки автоматического управления, если они задействованы.
Одно- и двухконтурные котлы

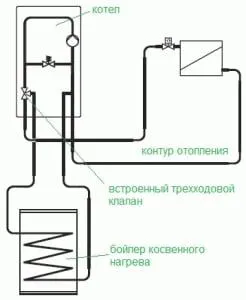

Одноконтурные котлы предназначены в первую очередь для отопления. Через них проходит только один контур, включающий автоматику, разводку труб и радиаторы. В контур может быть включён и бойлер косвенного нагрева для подачи горячей воды в смесители рукомойников, душа и ванны. Мощность котла подбирается с соответствующим запасом по мощности. Целесообразность такого подключения в большинстве случаев несколько сомнительна, так как нарушает стабильность функционирования системы отопления внезапным отбором тепла. Проблему можно решить, оборудовав контур сложной системой управления, которая в некоторых моделях может идти в комплекте с котлом.

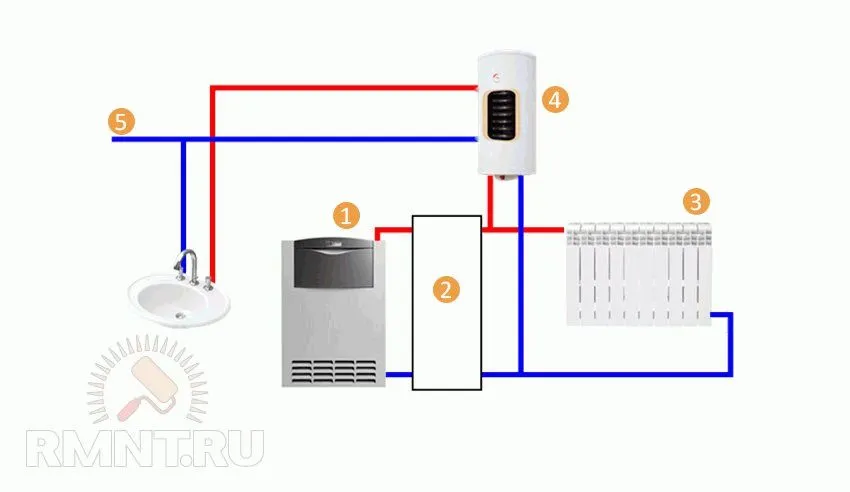

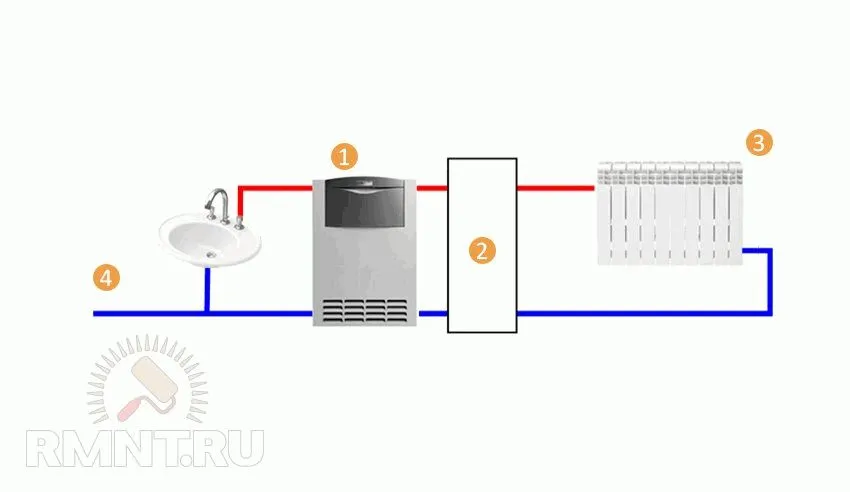

Одноконтурный котёл с бойлером косвенного нагрева: 1. Котел. 2. Обвязка котла. 3. Радиатор. 4. Бойлер косвенного нагрева. 5. Ввод холодной воды
В двухконтурном котле горячее водоснабжение, наряду с отоплением, входит в функции котла и составляет один из двух его контуров циркуляции. Более стабильная работа обеих систем осуществляется при работе котлов, оборудованных двумя отдельными теплообменниками для двух контуров. Особенность системы: отсутствие бака-накопителя горячей воды.
Подключение двухконтурного котла: 1. Котел. 2. Обвязка котла отопления. 3. Отопительный контур. 4. Ввод холодной воды
Схема обвязки котла при естественной циркуляции
Естественная циркуляция основана на законах физики — температурном расширении теплоносителя и гравитации, поэтому обвязка котла не включает напорное оборудование.
Чтобы вода в контуре совершала непрерывное движение, нужно соблюсти несколько правил.
Котёл должен находиться в самой низкой точке дома, желательно в подвале или в специально оборудованном приямке.
Трубопровод от верхней точки к радиаторам отопления, и от них в «обратку» должен быть выполнен с уклоном не менее 0,5° для снижения гидравлического сопротивления системы.

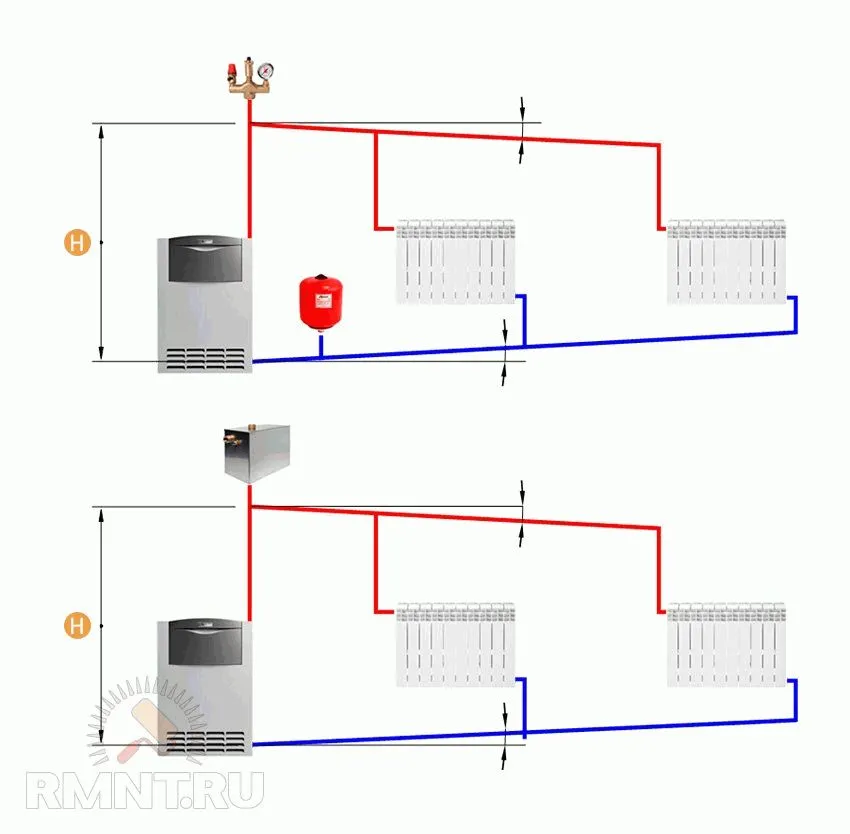

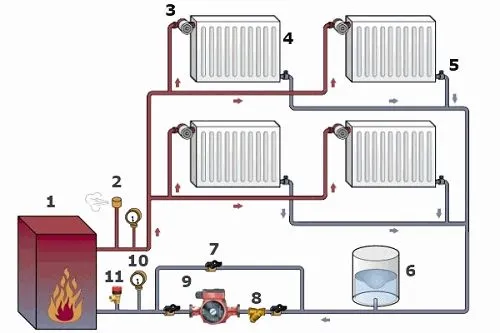

Отопление с естественной циркуляцией. H — разница уровней линий подачи и обратки, определяет напор в контуре отопления
Диаметр труб разводки отопления должен обеспечивать скорость воды не ниже 0,1 м/с и не выше 0,25 м/с. Такие значения нужно принимать предварительно и проверять расчётом, исходя из разницы температур на входе и выходе (градиент) и разницы высоты по осям котла и радиаторов (не менее 0,5 м).
Гравитационные контуры котла могут быть открытого и закрытого типов. В первом случае в самой высокой точке системы (на чердаке или крыше) устанавливают расширительный бак открытого типа, он же выступает в роли воздухоотводчика.
Закрытая система оборудуется мембранным баком, расположенным на одном уровне с котлом. Так как закрытая система не имеет прямого контакта с атмосферой, она должна быть укомплектована группой безопасности (манометр, предохранительный клапан и воздухоотводчик). Располагается группа таким образом, чтобы воздушный клапан находился в наивысшей точке контура.
Системы с естественной циркуляцией являются независимыми от электропитания и наиболее распространены там, где электросети отсутствуют или работают ненадёжно.
Схема обвязки котла при принудительной циркуляции
Побудителем движения воды в контуре с принудительной циркуляцией является циркуляционный насос. Схемы также могут быть открытыми (с расширительным баком открытого типа) и закрытыми (с мембранным баком и группой безопасности).
Циркуляционный насос, как правило, устанавливают в месте, где температура воды имеет самое низкое значение — на её входе в котёл, и монтируют на той же площадке. Выбор насоса осуществляется на основании расчёта отопления, показывающего необходимый расход теплоносителя, и характеристик котла. Регулирование расхода теплоносителя осуществляется на основании температуры обратной воды по импульсу от установленного на входе в котёл датчика.

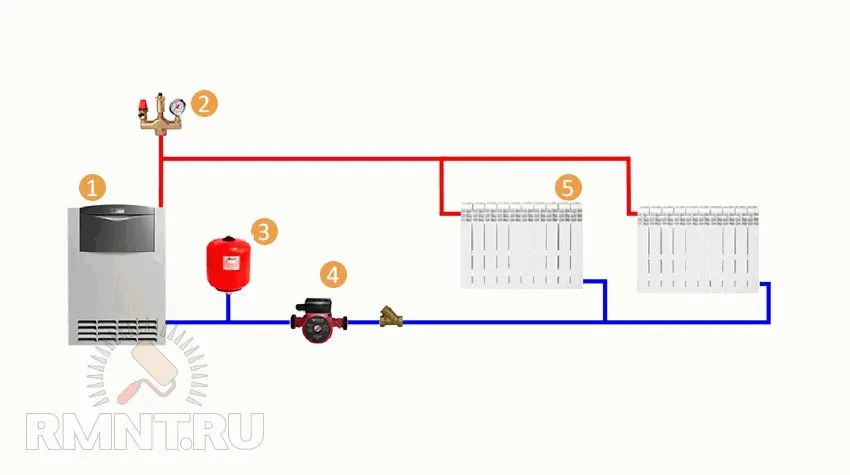

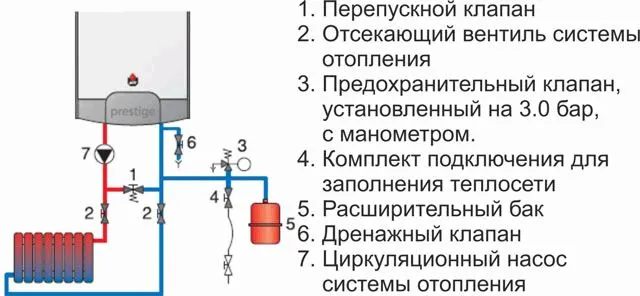

1. Котёл. 2. Группа безопасности. 3. Расширительный бак. 4. Циркуляционный насос. 5. Радиаторы отопления
Одно- и двухтрубная разводка системы отопления
Однотрубная система широко распространена в многоквартирных домах старой застройки. Температура воды от радиатора к радиатору постоянно понижается, что ведёт к неравномерному обеспечению теплом отдельных помещений. В двухтрубной системе теплоноситель распределяется равномерно по всем радиаторам, потерявший температуру, попадает во вторую трубу — «обратку». Таким образом, двухтрубная система обеспечивает дом теплом более равномерно.

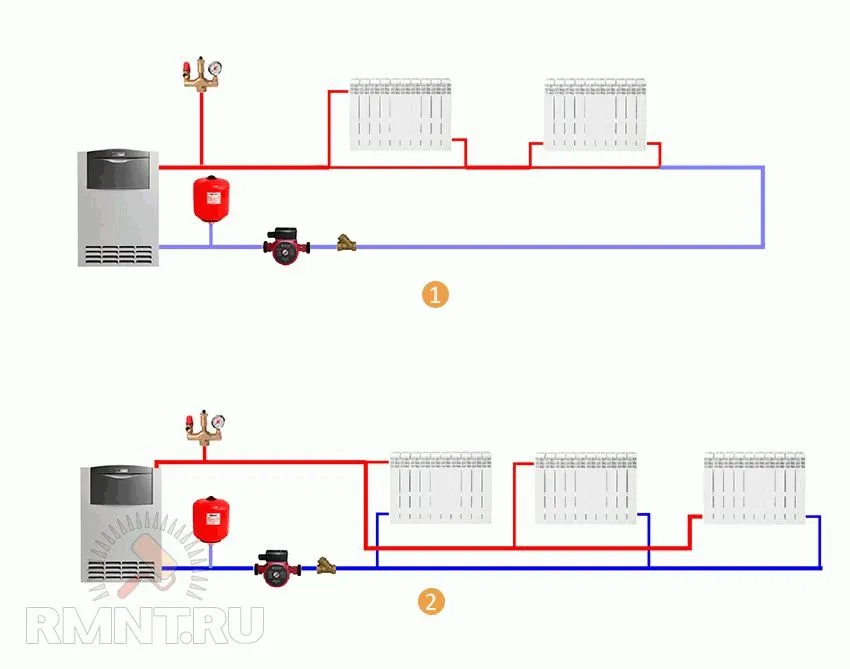

1. Однотрубная схема разводки. 2. Двухтрубная схема разводки
Коллекторная схема разводки отопительной системы
При большом количестве радиаторов отопления, расположенных на разных этажах, или при подключении «тёплого пола», лучшей схемой разводки является коллекторная. В контуре котла устанавливают минимум два коллектора: на подаче воды — раздающий, и на «обратке» — собирающий. Коллектор представляет собой отрезок трубы, в который врезаются отводы с вентилями для возможности регулирования отдельных групп.

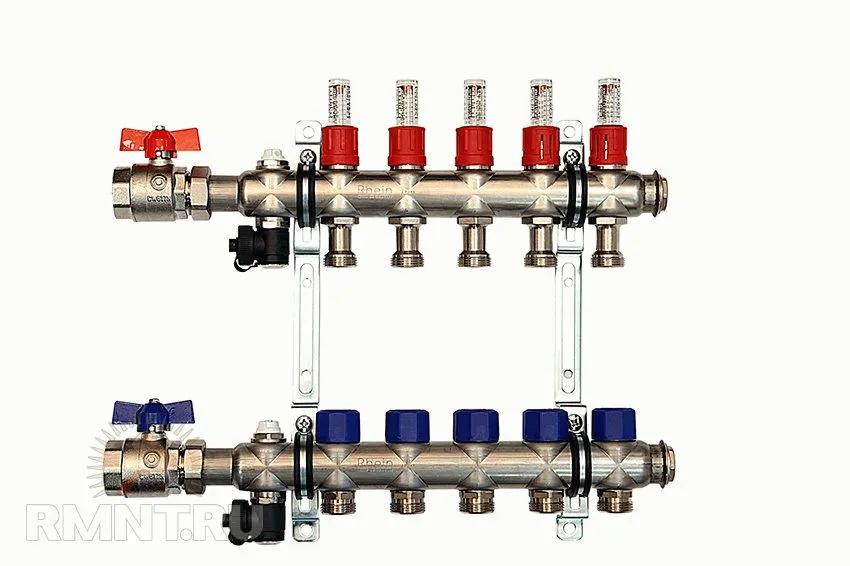

Коллекторная группа

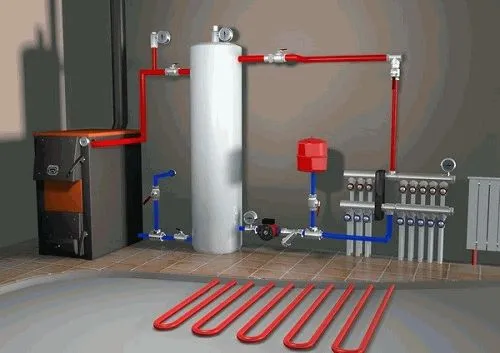

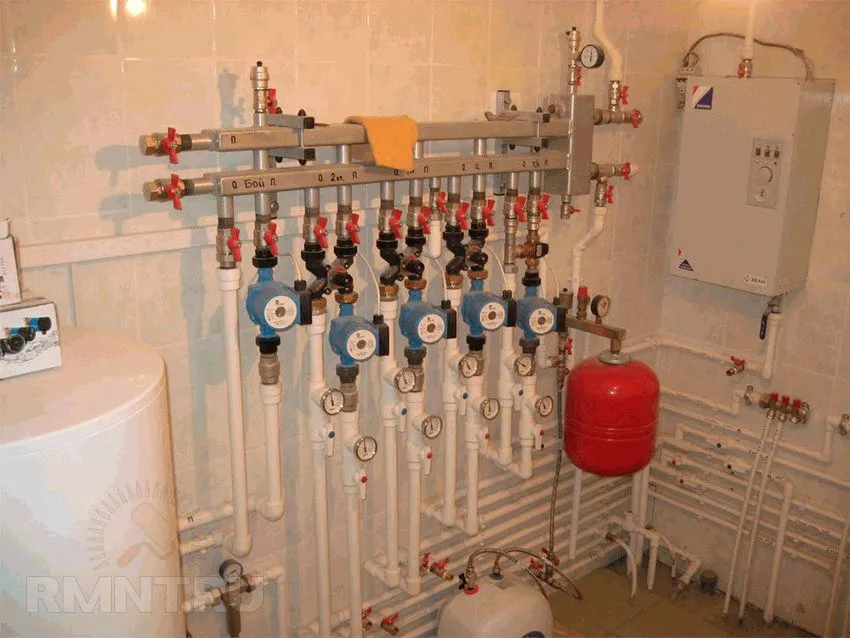

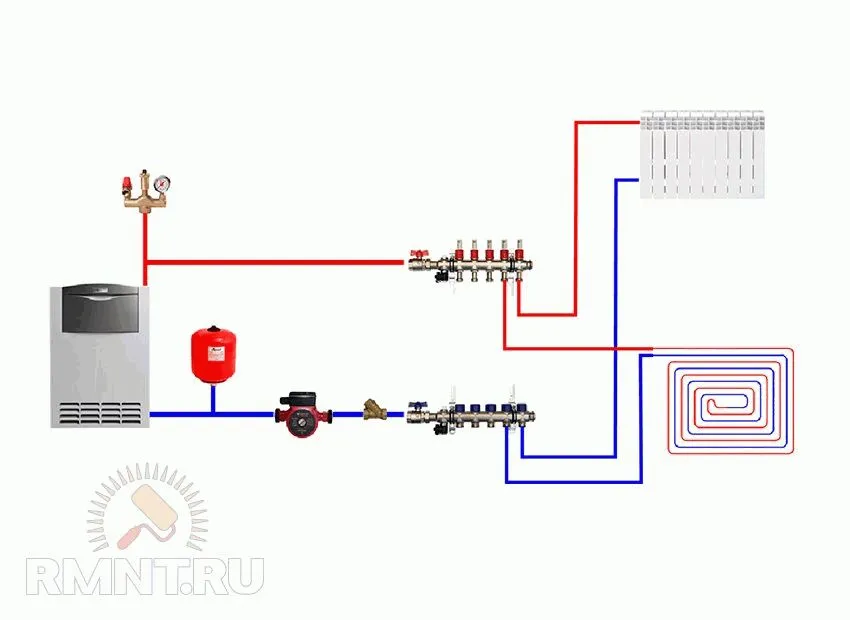

Пример подключения контура отопления и системы «тёплый пол» с помощью коллекторной группы
Коллекторную разводку называют также лучевой, так как трубы лучами могут расходиться в разные стороны по всему дому. Такая схема в современных домах одна из наиболее распространённых и считается практичной.

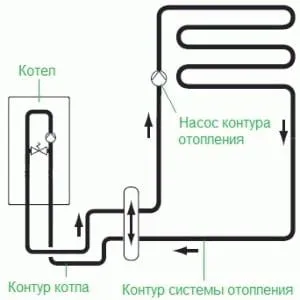

Первично-вторичные кольца

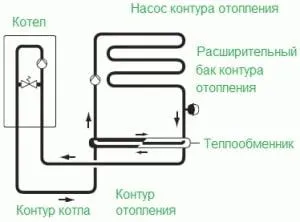

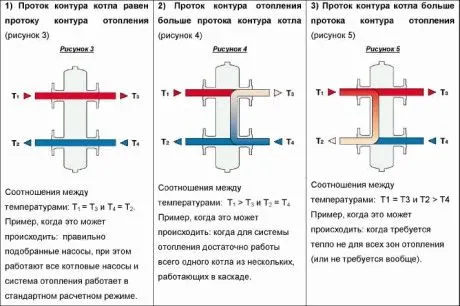

Для котлов мощностью от 50 кВт или группы котлов, которые предназначены для отопления и горячего водоснабжения домов большой площади, применяется схема первично-вторичных колец. Первичное кольцо составляют котлы — генераторы тепла, вторичные кольца — потребители тепла. Причём потребители могут устанавливаться на прямой ветви и быть высокотемпературными, или на обратной — и называться низкотемпературными.

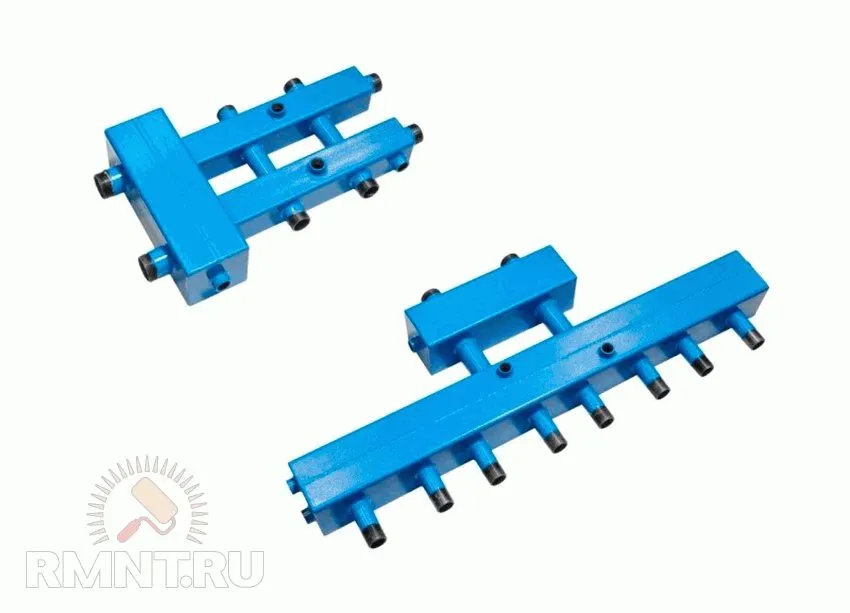

Для того чтобы в системе не было гидравлических перекосов и для разделения контуров, между первичным и вторичными кольцами циркуляции устанавливают гидроразделитель (стрелку). Он же защищает теплообменник котла от гидравлических ударов.

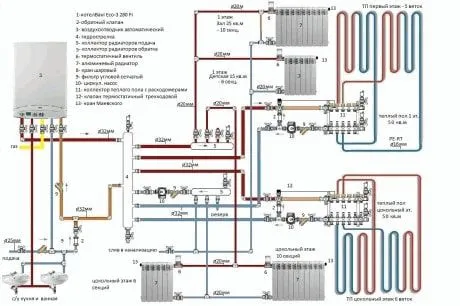

Если дом большой, то после разделителя устраивают коллектор (гребёнку). Чтобы система работала, нужно произвести расчёт диаметра стрелки. Выбор диаметра осуществляется на основании максимальной производительности (протока) воды и скорости потока (не выше 0,2 м/с) или как производная от мощности котла с учётом градиента температур (рекомендованное значение Δt — 10 °С).
Формулы для расчётов:
- G — максимальный расход, м 3 /ч;
- w — скорость воды через поперечное сечение стрелки, м/с.
- Р — мощность котла, кВт;
- w — cкорость воды через поперечное сечение стрелки, м/с;
- Δt — градиент температур, °С.
Аварийные контуры
В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Чтобы не произошёл перегрев котла, способный вывести оборудование из строя или даже привести к разгерметизации, котлы снабжают аварийными системами.

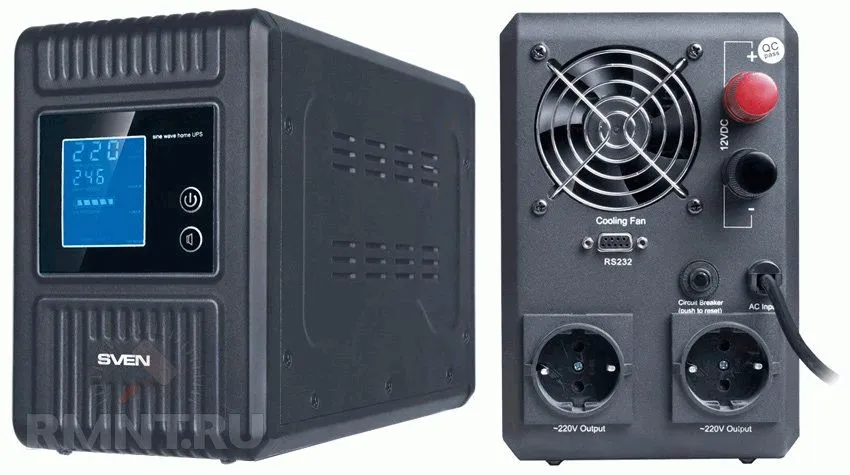

Первый вариант. Источник бесперебойного питания или генератор, которые будут питать циркуляционные насосы. По эффективности такой способ один из наиболее оптимальных.
Второй вариант. Обустраивается малое резервное кольцо, работающее по гравитационному принципу. При отключении циркуляционного насоса в систему включается контур с естественной циркуляцией, обеспечивая сброс тепла теплоносителя. Полноценного отопления дополнительный контур обеспечить не может.
Третий вариант. При строительстве закладываются два полноценных контура, один работает по гравитационному принципу, второй с помощью насосов. Системы должны иметь возможность тепломассообмена на аварийный период.
Четвертый способ. Если водоснабжение централизованное, то при отключении насосов холодную воду подают в контуры отопления через специальную трубу с запорным вентилем (перемычку между системами водоснабжения и отопления).
Схемы обвязки котла отопления при различных видах циркуляции и контурах
При построении автономного отопления дома важно правильно продумать и выполнить обвязку газовых, твёрдотопливных и электрических котлов. Давайте рассмотрим возможные схемы и элементы обвязки, поговорим о
Источник: www.rmnt.ru
Обвязка котла отопления: три способа и схемы для простых и сложных систем
Обвязка котла отопления — комплекс оборудования, необходимого, для подключения теплогенератора к системе водяного отопления и горячего водоснабжения. При необходимости могут быть добавлены дополнительные контуры: подогрева воды в бассейне, воздуха в приточно-вытяжной вентиляции и т.д.
Что входит в обвязку
Помимо самого теплогенератора, в обвязку в обязательном порядке входят:
- Запорная арматура — краны позволяют перекрывать подающие и обратные трубопроводы, отключая оборудование для ремонтных и сервисных работ от магистрали с теплоносителем.

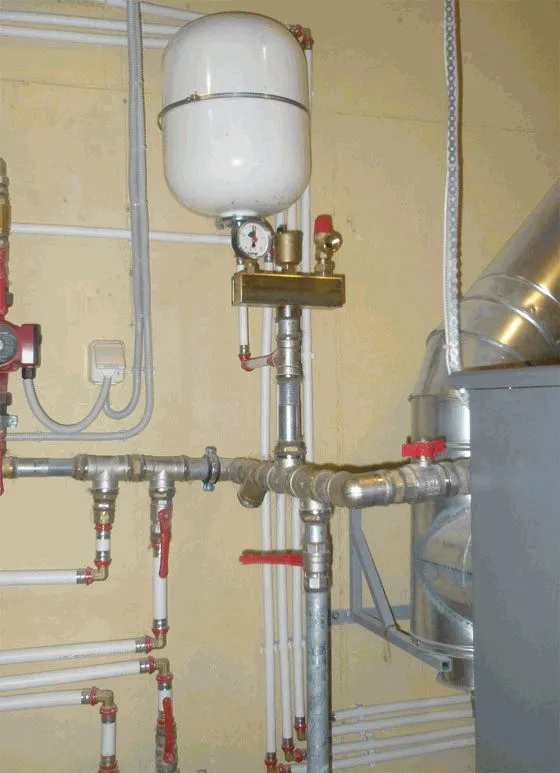

- Расширительный бачок, открытый либо закрытый (зависит от типа системы), компенсирует термическое расширение теплоносителя.

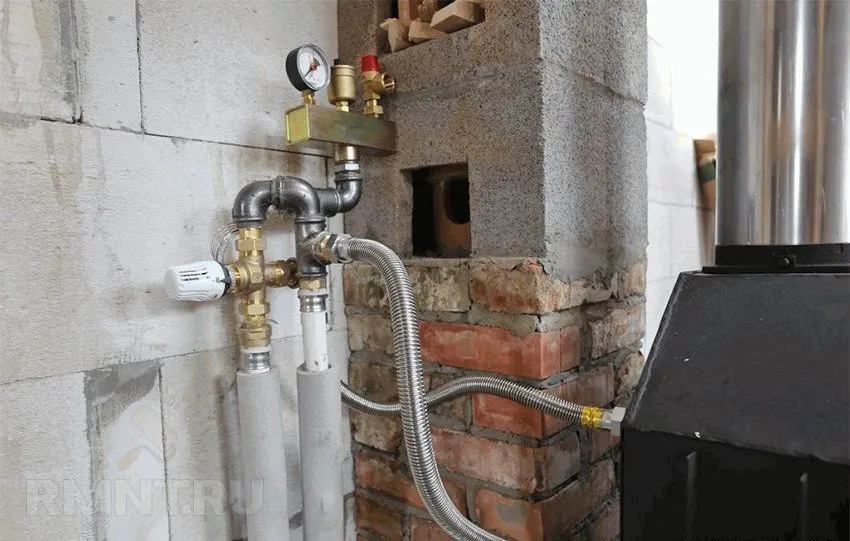

- Группа безопасности — в случае превышения давления в системе более критического (как правило, происходит из-за перегрева) стравливает необходимый для нормализации давления объём теплоносителя.
- Трубопроводы подающего и обратного потоков, подающие теплоноситель к теплогенератору и соединяющие обвязку с контурами.
- Кран подпитки нужен для пополнения системы теплоносителем. Хотя, в открытом варианте его может и не быть: взамен испарившегося объёма жидкость можно долить через расширительный бак, расположенный в верхней точке, зачастую на чердаке.
- Развоздушиватели для стравливания воздуха из системы.

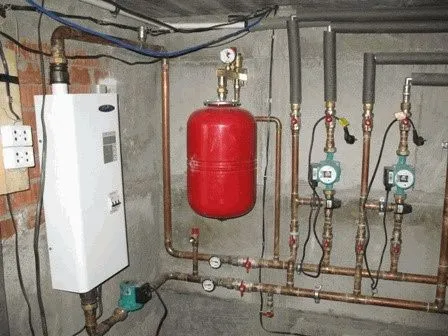

Помимо перечисленного, в обвязку котла отопления могут входить: циркуляционный насос, гидрострелки, теплообменники, приборы управления. Подключение теплогенератора к горячему водоснабжению также считают элементом обвязки, определяется оно типом котла и наличием бойлера.
На заметку: многие газовые и электрические теплогенераторы уже оснащены дополнительным оборудованием, встроенными насосами, бойлером, группой безопасности.
От чего не зависит схема обвязки
Сначала скажем, от чего не зависит схема обвязки котла отопления. По гидравлической части не имеет значения вид топлива или энергии, которое использует теплогенератор. Схемы обвязки газового, электрического и твердотопливного котла отопления ничем особенным не отличаются. На входе/выходе теплоносителя нет большой разницы, пеллеты ли служат источником энергии, газ или дизельное топливо. В сложных системах специалисты учитывают тип теплогенератора при выборе рациональной схемы обвязки, но разница эта незначительна. Также ни на что не влияет, помимо конфигурации, обвязка напольного и настенного котла отопления. Но вот одноконтурные и двухконтурные котлы по обвязке различны в части подключения к системе горячего водоснабжения.
От чего зависит схема обвязки
Главным образом схему обвязки котла отопления и состав оборудования определяет структура системы в целом: открытая она или закрытая, наличие водонагревателя, тёплых полов, дополнительных контуров и т.д. Функционал и схема системы в целом диктуют схему обвязки теплогенератора в частности.
В зависимости от общей сложности системы и режима её эксплуатации подключение (гидравлическая развязка) котла к контуру отопления может быть осуществлено несколькими способами:
Подключение напрямую
Прямое подключение подходит для несложных систем без тёплых полов. Магистральный трубопровод контура, по которому циркулирует теплоноситель, проходит непосредственно через теплогенератор. Промежуточные устройства не предусмотрены. Обвязка, выполненная по прямой схеме, проста, недорого обходится. В том случае, когда котёл укомплектован необходимым оборудованием (насос, расширительный бак, группа безопасности), обвязка может состоять лишь из трубопроводов, соединяющих теплогенератор с системой, запорной арматуры и крана подпитки.

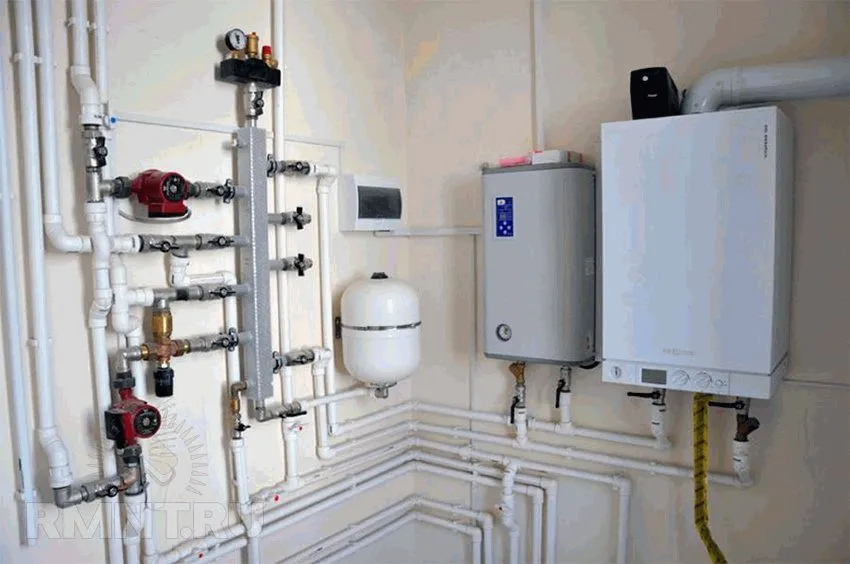

Подключение через гидравлический разделитель

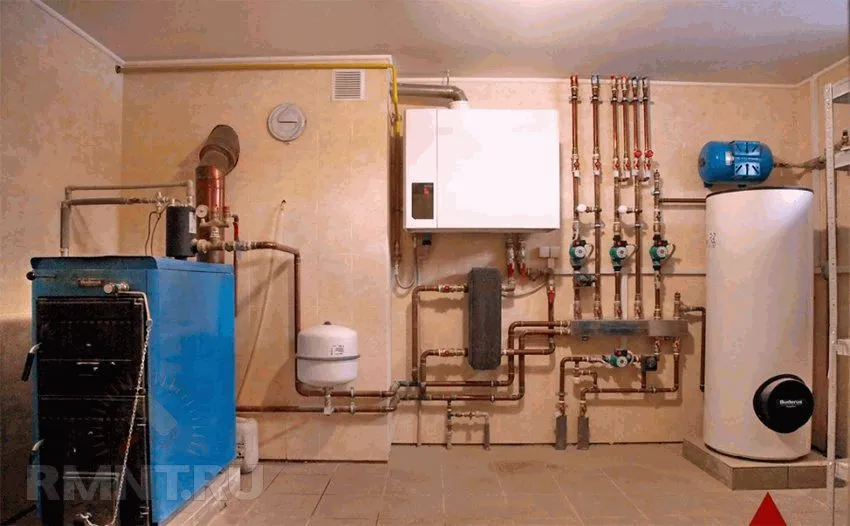

В тех системах, где имеются отопительные контуры с разной температурой нагрева (в контуре тёплых полов она на 30-50 ºС ниже, чем в радиаторах) прямое подключение может вызывать несогласованность работы отдельных подсистем из-за их взаимного влияния. Как результат, температурный режим в различных контурах и помещениях будет недостаточно стабилен. Чтобы этого избежать, теплогенератор подключают к системе через термогидравлический разделитель (гидрострелку).
Если говорить упрощённо — гидрострелка это труба большого диаметра с подключенными к ней патрубками как от подающей/обратной линии котла, так и от всех отопительных контуров. Разделитель призван обеспечить полную гидравлическую развязку, оптимальный режим работы подсистем.
Гидравлический разделитель может быть полезен не только в многоконтурных системах. Обвязка твердотопливного котла отопления, подключенная через стрелку, даже при наличии одного контура частично компенсирует неравномерность теплогенерации дровяного котла.
Подключение через теплообменник
Существует возможность подключения генератора тепла через дополнительный теплообменник. Теплоноситель в контурах теплогенератора и отопления полностью разделён и циркулирует автономно по своим замкнутым контурам, не смешиваясь. Передача энергии происходит косвенным образом. Такое подключение встречается достаточно редко, но незаменимо в тех случаях, когда в контурах котла и отопления используется теплоноситель с разной температурой замерзания либо один из контуров открытый, а другой — закрытый. Через теплообменник может быть подключена не вся система, а только её часть, например, обогрев теплицы.

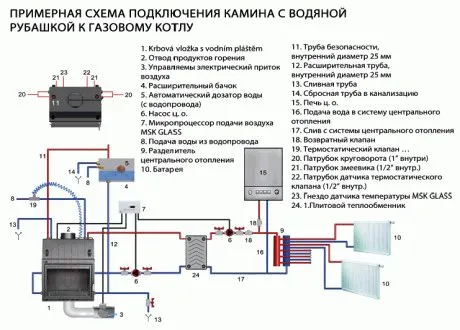

Камин или каминопечь с «водяной рубашкой» лучше обвязывать в открытом контуре. При интеграции его в качестве дополнительного обогрева к современной закрытой системе подключение производят через теплообменник.
Подключение горячего водоснабжения (ГВС)
- Двухконтурные котлы, второй контур которых предназначен для нужд ГВС, по горячей воде могут быть подключены любым из перечисленных выше способов, в большинстве случаев самым рациональным является прямой.
- Одноконтурные, интегрируемые с накопительным водонагревателем косвенного нагрева, позволяют получать более комфортное и экономное горячее водоснабжение. При наличии в доме более двух-трёх точек водоразбора температура воды во всех смесителях будет одинакова и стабильна, опасность перегрева отсутствует.
Тем нашим читателям, кто подумывает о том, чтобы смонтировать котельную самостоятельно, советуем осторожно относиться к многочисленным статьям в интернете на тему «как обвязать котел отопления», «обвязка котла отопления полипропиленом» и подобным им. Что касается полипропилена, то его в котельной как раз нужно использовать ограниченно. Если генератор тепла работает не в низкокотемпературном режиме, первые метр-полтора подающих трубопроводов от теплогенератора лучше выполнить из медных либо стальных оцинкованных труб. Это дороже, но металл стабильнее по отношению к температурным расширениям, чем пластик. Можно ли выполнить обвязку котла самостоятельно? При наличии некоторых технических навыков по прямой схеме подключения — да, но без опыта работы придётся потрудиться над герметизацией соединений. За выполнение сложных обвязок через термогидроразделитель в многоконтурных системах, не обладая специальными знаниями, лучше не браться, слишком дорого обойдётся исправление ошибок. Доверьте эту работу профессионалам.
Обвязка котла отопления и её схема для настенного и напольного котла
Схема обвязки котла отопления практически не зависит от типа топлива, которое использует теплогенератор. Рациональная обвязка газового котла отопления, так же,
Источник: teploguru.ru
Сколько стоит подключение газового котла?
Стоимость подключения газового котла может существенно варьироваться в зависимости от ряда факторов, таких как местоположение, сложность работы, стоимость материалов и услуг специалистов, а также требования к безопасности и законодательства в вашем регионе. Однако, в среднем, стоимость подключения газового котла может колебаться от нескольких тысяч до нескольких десятков тысяч рублей или долларов в зависимости от региона и условий.
В стоимость подключения газового котла могут входить следующие затраты:
-
Работы по монтажу и подключению котла к газовой сети и системе отопления, включая установку трубопроводов, монтаж газового счетчика, регулятора давления и прочего оборудования.
-
Приобретение необходимых материалов и комплектующих, таких как газовый шланг, фитинги, крепежные элементы и др.
-
Работы по монтажу дымохода и вентиляции.
-
Проверка и наладка работы котла после его установки.
Для получения более точной информации о стоимости подключения газового котла в вашем регионе, рекомендуется обратиться к местным специалистам или компаниям, которые занимаются установкой и обслуживанием отопительных систем на газовом топливе.
