Как соединить два гидроаккумулятора чтобы работали одновременно?

Схема подключения гидроаккумулятора к погружному насосу преимущества соединения и порядок проведения процедуры

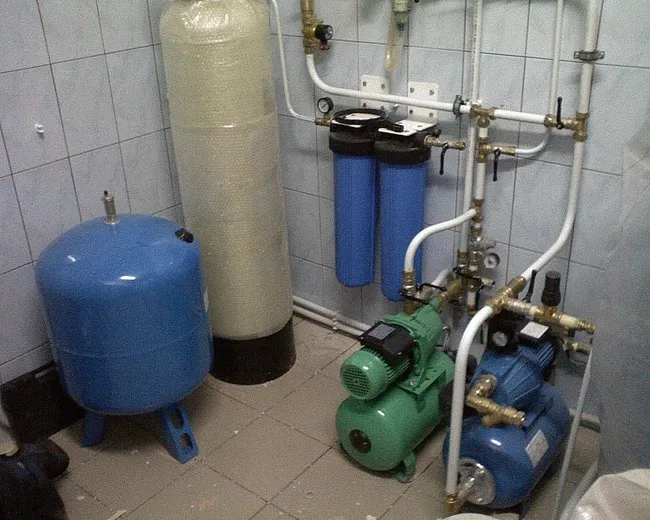

Установка нескольких гидробаков

Некоторые пользователи сталкиваются с проблемой, как подключить дополнительный бак для линии водоснабжения, если произошло увеличение потребления или объем накопительного бака слишком мал для нормальной работы. Установка двух гидроаккумуляторов не представляет особых сложностей, их можно собрать, подключив параллельно, с использованием дополнительного переходного штуцера, гибкого шланга или обрезка водопроводной трубы.

Преимуществом системы с двумя баками является ее высокая надежность в случае, если в одном из них произойдет разрыв резиновой мембраны.

Рис. 8 Гидробак в блоке частотного управления насосами

Принцип работы гидробака

Обычно внутренняя груша располагается в емкости с воздухом под стандартным давлением 1,5 бар. При включении вода подается установленным в скважину электронасосом в бак, заполняя резиновую грушу – она увеличивается в объеме, сжимая воздушное пространство внутри. При достижении давления (стандарт 3 бара), равного порогу срабатывания автоматического реле, электронасос отключается, и поступление воды в линию прекращается.

При включении вода идет к потребителю под давлением, которое создает резиновая мембрана, сжатая воздухом. По достижении минимальной отметки в 1,7 бар. реле замыкает цепь питания электронасоса и происходит заполнение магистрали.

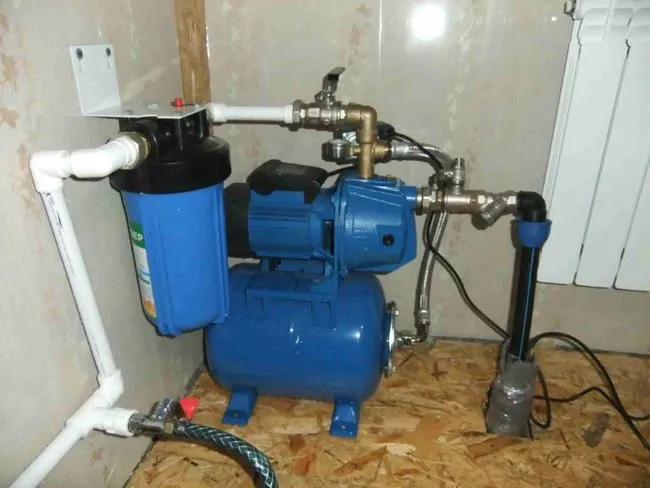

Рис.3 Пример установки гидроаккумулятора в систему водоснабжения с погружным насосом

Настройка гидроаккумулятора при подключении

Перед использованием в частном доме водопровода с гидроаккумулятором нужно знать, каким должно быть давление в гидроаккумуляторе для его оптимальной работы, для снятия показаний берут переносной манометр. Типовая водопроводная линия со стандартным реле давления имеет пороги срабатывания от 1,4 до 2,8 бар., заводская установка давления в гидробаке при этом – 1,5 бар. Чтобы работа гидроаккумулятора была эффективной и происходило его полное наполнение, для заданной заводской установки подбирают нижний порог включения электронасоса на 0,2 бар. больше – на реле устанавливают порог 1,7 бар.

Если в гидробаке в процессе эксплуатации или в связи с длительным сроком хранения при измерениях манометром определяют, что давление недостаточно, поступают следующим образом:

1. Отключают электронасос от питания.
2. Снимают защитную крышку и прижимают клапан гидробака в виде головки ниппеля на выходе устройства – если оттуда поступает жидкость, значит произошло повреждение резиновой мембраны и ее необходимо менять. Если из гидробака поступает воздух, с помощью автомобильного манометра измеряют его давление.
3. Сливают воду из магистрали, открывая ближайший к расширительному баку кран.

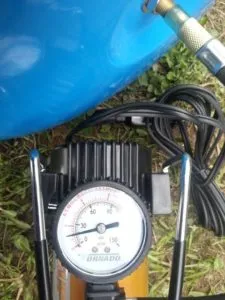

4. При помощи ручного насоса или компрессора накачивают в аккумуляторный бак воздух до достижения показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высокой этажности), общий напор и диапазон работы системы повышают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального водного столба.

При расчете необходимого давления в гидробаке для любых диапазонов выбирают его значение на 10% меньше нижнего порога срабатывания реле. Выбор данного значения гарантирует, что встроенная мембрана будет расширяться и сжиматься в небольшом диапазоне и соответственно увеличится срок ее службы и всего расширительного бака.

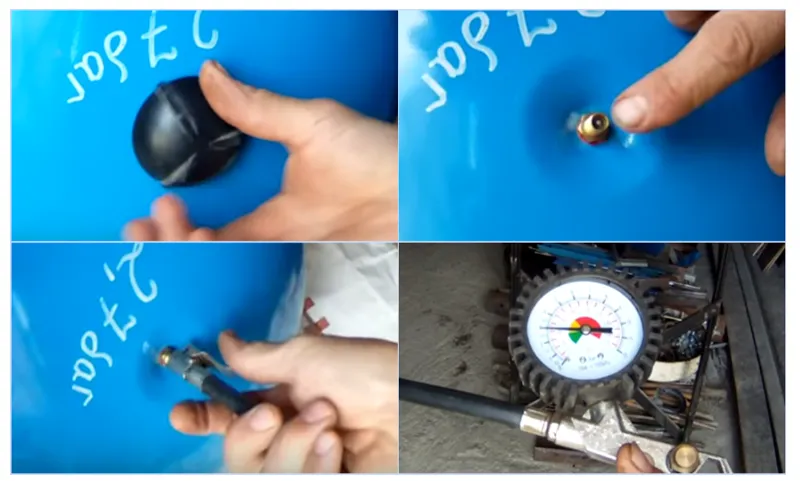

Рис.5 Настройка гидроаккумулятора

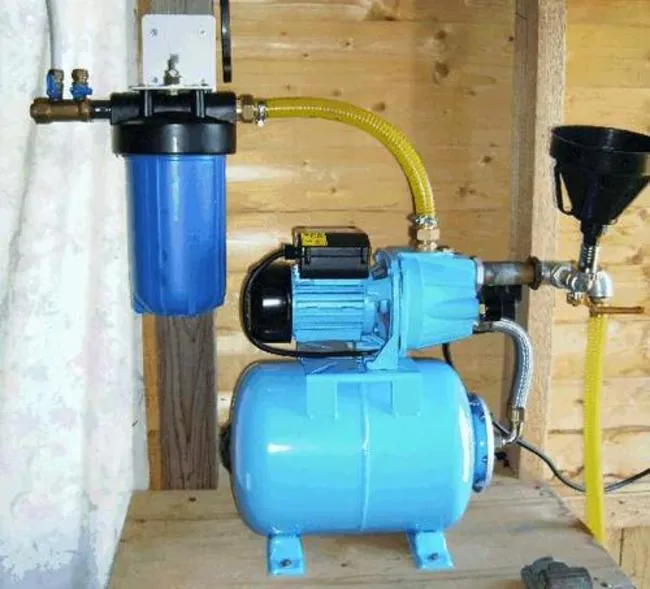

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Установка гидроаккумулятора для систем индивидуального водоснабжения своими руками производится вместе с автоматикой и переходниками, к которым относятся коммутирующий пятивходовой штуцер, манометр для настройки и контроля, коммутирующее гидравлическое реле. При использовании в водозаборе скважинного глубинного электронасоса обвязка для скважины включает в себя реле сухого хода и обратный клапан, если он отсутствует в насосном агрегате.

Если в водопроводной магистрали используется поверхностный центробежный электронасос, то практичнее и дешевле приобрести готовую смонтированную насосную станцию, чем проводить монтаж элементов системы самостоятельно.

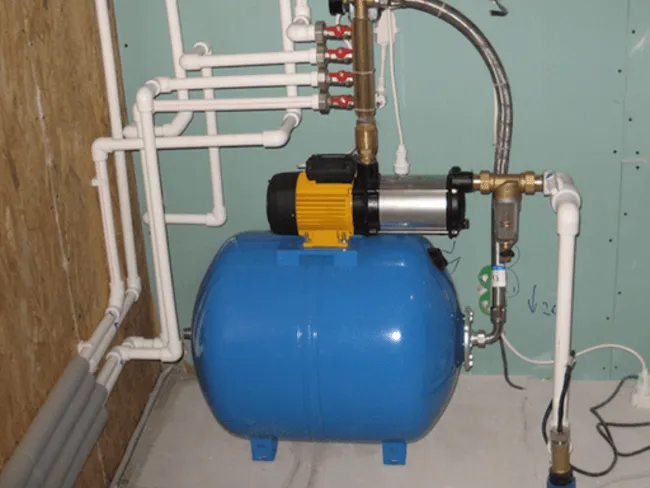

Рис. 4 Бачок расширительный в станции

Как выбрать гидроаккумулятор

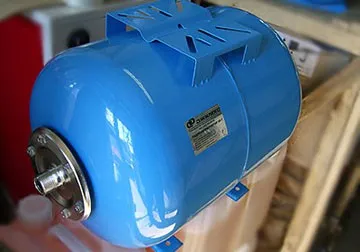

При выборе гидроаккумулятора лучше отдать предпочтение моделям с резиновой грушей – в мембранных видах жидкость контактирует с металлическим корпусом, что может вызвать его коррозию.

Основной рабочий элемент баллонного гидробака – грушевидная мембрана, от качества которой зависит срок его службы, при этом материал корпуса играет менее важную роль, так как не контактирует с водой

Обычный материал изготовления груши – изобутированная пищевая резина, при выборе модели для наружного монтажа повышенное внимание следует обращать на фланец, к которому крепится резиновая мембрана. Предпочтение следует отдавать моделям, фланец которых сделан из толстой нержавейки или оцинкованной стали – такое изделие прослужит 10-15 лет без потери своей герметичности

Еще одно преимущество баллонного бака – простота замены резиновой мембраны. Для этого откручивают несколько шестигранных болтов крепления фланца и снимают его вместе с оболочкой.

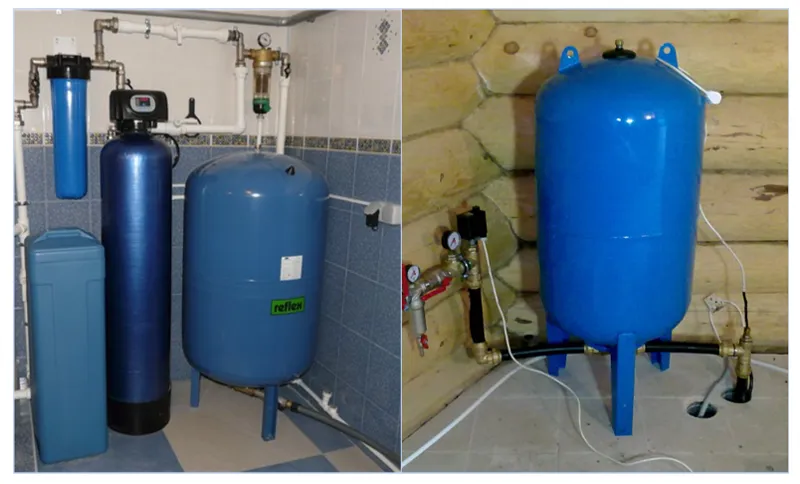

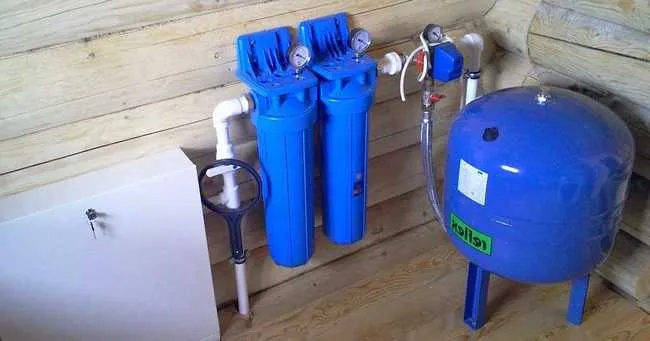

Рис. 9 Вертикальные гидробаки в водопроводной линии

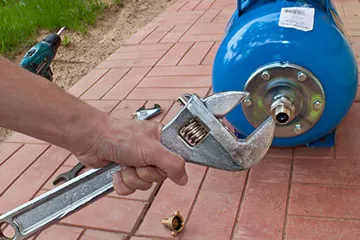

Подключение гидроаккумулятора в систему водоснабжения своими руками

Любой владелец загородного дома заинтересован в том, чтобы смонтированный им водопровод работал безотказно. Если будут возникать регулярные перебои с подачей воды, бытовая техника быстро выйдет из строя.

Любой скачок давления в водопроводной системе опасен и для водонагревателя, и для посудомоечной машины. Подключение гидроаккумулятора в систему водоснабжения поможет предотвратить целый ряд вероятных проблем.

• Устройство и назначение гидробака
• Принцип работы гидроаккумулятора
• Роль в водопроводной сети
• Варианты мембранных замкнутых емкостей
• Схемы подключения гидроаккумулятора
  • Использование с повысительной насосной станцией
  • Применение в схемах с погружным насосом
  • Выбираем мембранный бак со знанием дела
  • Подключение гидроаккумулятора к контуру водоснабжения
• Правильная настройка нового устройства
• Оптимальное давление воздуха
• Выводы и полезное видео по теме

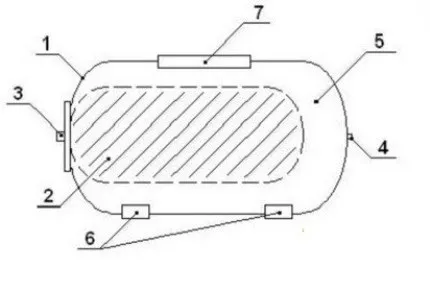

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, — это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила. Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в мембранный бак попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Принцип работы гидроаккумулятора

Если система только что смонтирована, большую часть внутреннего объёма гидроаккумулятора занимает та камера, которая предназначена для воздуха. Поступая в грушевидную мембрану через патрубок, вода сжимает воздух. Это происходит вплоть до той поры, пока не будет достигнуто предусмотренное давление. Затем реле отключает насос. Работу реле можно отрегулировать.

Когда мы открываем вентиль и используем воду для своих нужд, происходит разгерметизация системы. Воздух, надавливая на мембрану, помогает воде выйти из ёмкости. Этот процесс будет происходить, пока давление в системе не снизится до установленного минимума -1,5 атм. В этот момент должен заработать насос, нагнетающий в бак воду.

Как известно, в воде тоже есть растворенный воздух. Когда он скапливается внутри мембранного мешка, работа гидроаккумулятора ухудшается, поэтому его необходимо стравить. На некоторых моделях для этой цели имеется специальный клапан. Если клапана нет, нужно раз в 1-3 месяца устраивать мембранному баку профилактику.

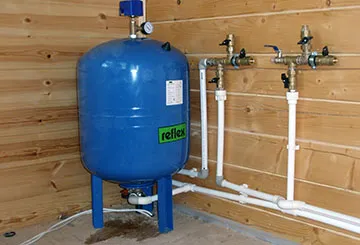

Важно правильно вмонтировать гидроаккумулятор в систему водоснабжения. Тогда при его поломке или при проведении на нем профилактических работ, устройство можно будет легко разобрать так, чтобы не пришлось полностью сливать воду из всей системы.

Роль в водопроводной сети

Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление. Водяной насос при его наличии включается не так часто, что позволяет экономно использовать его эксплуатационный ресурс. Кроме того, система извлечения и транспортировки воды надежно защищена от гидроударов.

Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи. Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство.

• Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
• Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
• Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
• Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.

Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.

Варианты мембранных замкнутых емкостей

Мембранные баки эксплуатируются в составе трубопроводов, смонтированных для разных целей.

• Холодное водоснабжение. Бак применяется для накопления и подачи холодной воды, защищает разнообразные бытовые приборы от гидроударов при изменении давления в системе. Продлевает срок эксплуатации насосов путем сокращения количества их включений.
• Обеспечение горячей водой. Используемое при этом устройство должно успешно работать в высокотемпературном режиме.
• Отопительные системы. Такие баки называют расширительными. Они функционируют в составе закрытых отопительных систем и являются их важными составными частями.

В зависимости от конфигурации, гидробаки бывают горизонтальными и вертикальными. Впрочем, принцип их работы не зависит от конфигурации.

Особенностью можно назвать наличие специального клапана для стравливания воздуха в верхней части вертикальных моделей, объём которых превышает 50 литров. Этот воздух, как уже говорилось выше, скапливается в верхней части камеры по мере работы устройства. Поэтому присутствие в этом месте стравливающего клапана – вполне обоснованная мера.

Если стравить воздушные массы необходимо при эксплуатации горизонтальных моделей, то для этой цели используется слив или отдельный кран, расположенный за мембранным баком. Чтобы вывести воздух из устройств небольшого размера, придется полностью слить из него воду.

Поскольку вертикальные и горизонтальные модели одинаково эффективны и функциональны, то выбирать подходящее устройство следует, исходя из габаритов помещения, в котором оно будет располагаться. Какая модель лучше впишется в помещение, ту и берут.

Схемы подключения гидроаккумулятора

Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:

Гидроаккумулятор: схема подключения в системе автономного и централизованного водоснабжения

Важнейшим элементом насосной станции является гидроаккумулятор.

Схема подключения его к скважине зависит от степени автономности водоснабжения и отсутствия или наличия водонагревателя в водопроводной сети.

Рассмотрим возможные варианты установки, а также устройство и виды гидроаккумуляторов.

Устройство и виды

В самом простом исполнении гидроаккумулятор (ГА) представляет собой емкость, установленную на определенной высоте (выше любого из потребителей) и оборудованную датчиками уровня.

Примером такого устройства является водонапорная башня, питающая водопроводную сеть в каком-нибудь сельском населенном пункте.

В автономных системах водоснабжения частных домов такой ГА обычно устанавливают на чердаке.

Напор в кранах обеспечивается весом столба жидкости, датчики уровня или поплавковый выключатель управляют работой насоса.

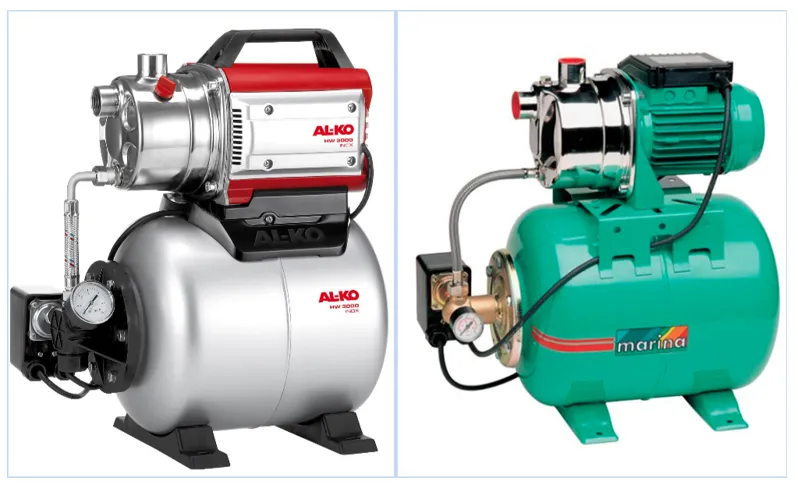

В современных насосных станциях применяются более совершенные ГА, которые могут устанавливаться на любом уровне – даже ниже точек водоразбора. Объем такого устройства разделен на две части: в одну закачивается вода из водопровода, в другой содержится воздух с некоторым избыточным давлением (накачивается насосом через обычный золотник).

Обе части разделены эластичным элементом, поэтому при заполнении одной из них водой объем второй уменьшается, соответственно давление находящегося в ней воздуха возрастает. Именно давление воздуха выполняет в таком ГА ту же функцию, что и гравитация в водонапорной башне, — обеспечивает напор в системе.

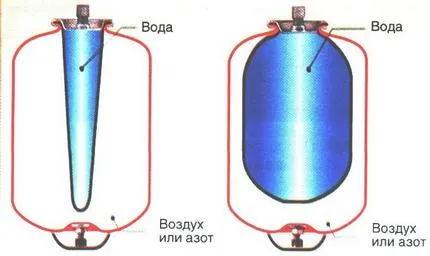

Конструктивно ГА делятся на две разновидности:

1. Мембранные: объемы для воды и для воздуха в таких резервуарах разделены резиновой мембраной. Существуют мембранные баки, предназначенные для применения в закрытых системах отопления. Они рассчитаны на меньшее давление, чем ГА для водоснабжения, к тому же в них используется техническая, а не пищевая резина. Чтобы избежать путаницы, ГА для отопления принято окрашивать в красный цвет, а для водоснабжения – в синий.
2. Баллонные: внутрь такого накопителя вставляется резиновый мешок с фланцем, который и подключается к водопроводу. Таким образом, в баллонных ГА вода с металлическими стенками корпуса вообще не контактирует. Кроме того, замена баллона не представляет никакой сложности и легко может быть осуществлена пользователем, в то время как для замены мембраны в некоторых моделях приходится обращаться в сервисный центр.

Воду в баллонный ГА при первом запуске следует подавать очень осторожно. Стенки резинового мешка могут немного склеиться, тогда сильный напор разорвет его.

По объему ГА могут сильно отличаться – от 24 до 1000 л и более. При этом надо учитывать, что в паспорте приводится общий объем бака включая воздушную камеру.

Так, при настройках реле 1 атм/2 атм (давление включения/отключения) и давлении воздуха 0,8 атм (проверяется при пустом баллоне) в 100-литровом ГА поместится 30 л воды.

Если давление отключения поднять до 2,5 атм, вместимость накопителя увеличится до 38,5 л.

В ГА объемом свыше 100 л в верхней части камеры для воды устанавливается клапан для сброса воздуха, который выделяется из жидкости в процессе эксплуатации и постепенно накапливается. Баки с меньшим объемом такого клапана не имеют и чтобы избавиться от накопившегося воздуха, их приходится периодически опорожнять.

ГА может иметь горизонтальное и вертикальное исполнение. Устройство и принцип действия у обеих разновидностей полностью идентичное, выбор той или иной модели зависит исключительно от удобства установки.

Гидроаккумулятор имеет чрезвычайно простое устройство, подключение его тоже можно провести самостоятельно. Гидроаккумулятор своими руками — рекомендации по выбору и монтажу, читайте внимательно.

О том, как правильно отрегулировать реле давления насосной станции, читайте тут.

Место в системе водоснабжения

Если бы работа хозяйственно-бытового водопровода обеспечивалась одним только насосом, тому приходилось бы включаться каждый раз, как только кто-либо из пользователей открывал кран.

Такой режим привел бы к скорой выработке ресурса электродвигателя, поскольку момент пуска является для него наиболее тяжелым.

В паспорте насоса даже указывается такой параметр, как предельно допустимая частота включений.

Даже для самых выносливых электродвигателей она составляет не более 15-ти запусков в течение часа, для всех остальных – 10 или менее.

Вот этим-то и обусловлено применение ГА. Он накапливает не только воду, но и давление, необходимое для комфортного пользования водопроводом. При этом режим работы насоса выглядит совсем по-другому: он работает дольше, но — самое главное – реже включается.

Попутно мембранный или баллонный накопитель выполняет еще одну важную функцию: он выступает в роли демпфера, сглаживающего гидроудары.

Однако, в системах водоснабжения ГА нужен не всегда. Вот в каких случаях без него можно обойтись:

1. Если вода расходуется длительными циклами: типичный пример – полив огорода. Тут ГА не просто не нужен – он противопоказан. Имеющийся в нем запас воды будет расходоваться очень быстро и насосу придется часто включаться, чтобы его пополнять. При отсутствии же ГА агрегат будет спокойно работать в стабильном режиме.
2. Если насос оборудован новейшей автоматикой, в которой предусмотрены функция плавного запуска двигателя и регулирование его мощности в зависимости от давления в системе.

На срок службы такого насоса частота включений не оказывает никакого влияния. Считается, что станцию на базе такого агрегата ГА можно не оборудовать.

Схема подключения гидроаккумулятора для систем водоснабжения

Способ подключения ГА будет зависеть от особенностей и назначения насосной станции. Рассмотрим три варианта.

Вариант 1

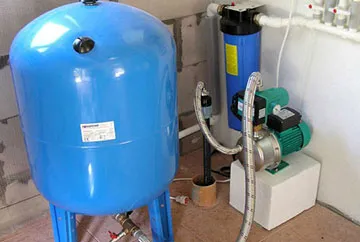

Насос подает воду из колодца, скважины или накопительной емкости, при этом организовано только холодное водоснабжение.

В этом случае ГА устанавливается внутри дома в любом удобном месте.

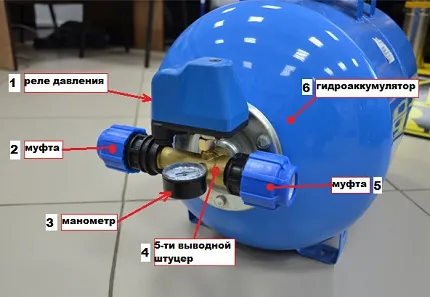

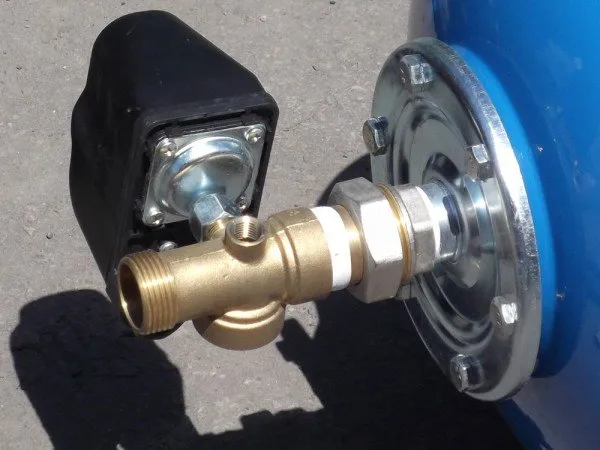

Обычно его, реле давления и манометр подключают с помощью пятивыводного штуцера — отрезка трубы с тремя отводами, который врезается в водопровод.

Чтобы обезопасить ГА от вибраций, к штуцеру его присоединяют гибким переходником. Для проверки давления в воздушной камере, а также для удаления воздуха, скопившегося в камере для воды, ГА необходимо периодически опорожнять. Воду можно сливать через любой водопроводный кран, но для удобства сливной вентиль можно через тройник врезать в подводящий трубопровод где-нибудь поблизости от резервуара.

Вариант 2

Дом подключен к централизованному водопроводу, а насосная станция используется для повышения давления. При таком способе применения станции ГА подключают перед насосом.

В данном случае он призван компенсировать снижение давления во внешней магистрали в момент запуска электродвигателя. При такой схеме подключения объем ГА определяется мощностью насоса и величины скачков давления во внешней сети.

Монтаж гидроаккумулятора — схема

Вариант 3

К водопроводу подключен накопительный водонагреватель. ГА следует подключать до бойлера. В этом варианте он может использоваться для компенсации увеличения объема воды в нагревателе, обусловленного температурным расширением.

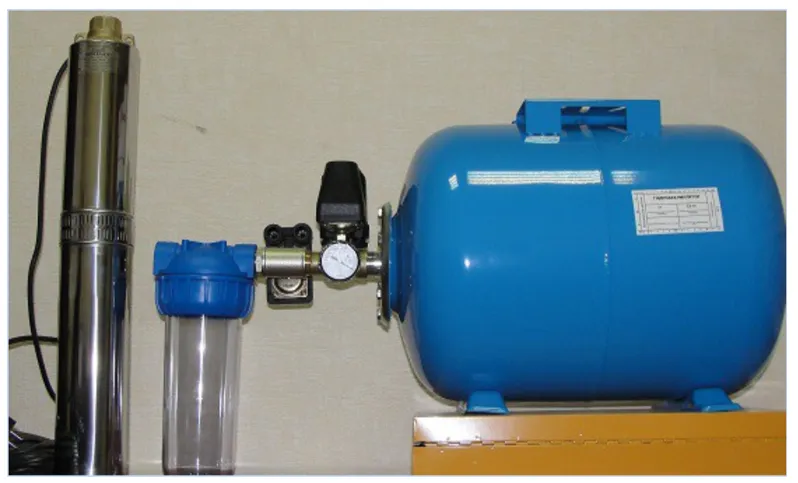

Схема подключения гидроаккумулятора к погружному насосу

В том случае, если напорная характеристика погружного насоса позволяет поддерживать приемлемое давление на водоразборных точках в сочетании с достаточной производительностью, ГА подключается по обычной схеме с использованием пятивыводного или трехвыводного штуцера.

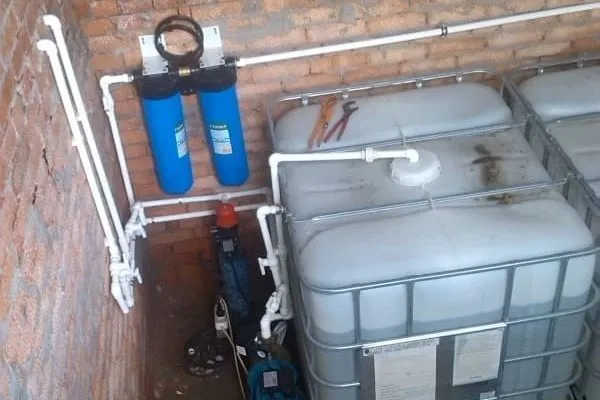

Однако, скважины бывают очень глубокими, при этом их размеры зачастую не позволяют установить насос достаточной мощности (например, 3-дюймовые скважины).

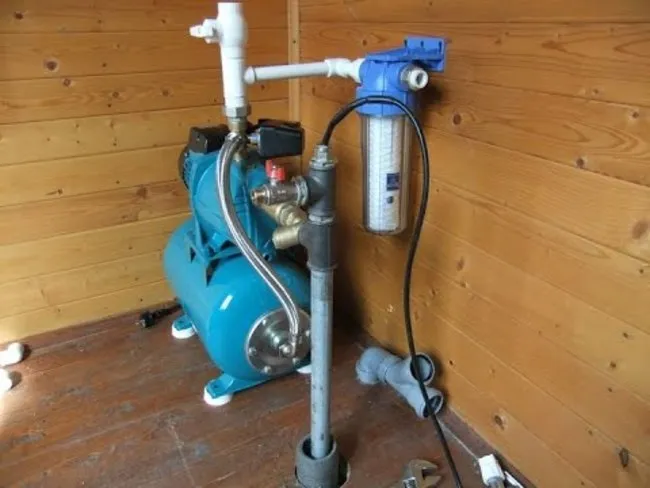

Подключение гидроаккумулятора своими руками

В таких случаях применяют следующую схему:

1. В скважину устанавливают погружной агрегат, мощности которого хватает только на подъем воды на поверхность.

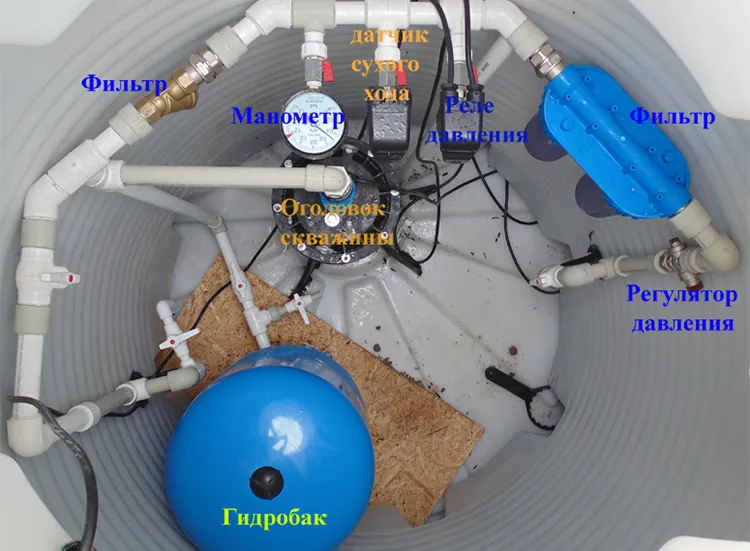

2. Рядом со скважиной на поверхности или в грунте устанавливают ГА в виде простой емкости, оборудованной датчиками уровня. Эти датчики управляют работой погружного насоса.
3. Возле накопительной емкости устанавливается насос самовсасывающего типа (если она закопана в грунт) или нормального всасывания (если ГА установлен на поверхности), который подает воду уже непосредственно в домашний водопровод. При этом в доме устанавливается мембранный или баллонный ГА, а управление насосом осуществляется посредством реле давления.

Объем ГА, установленного сразу после погружного насоса, не следует делать слишком большим, иначе вода в нем будет застаиваться.

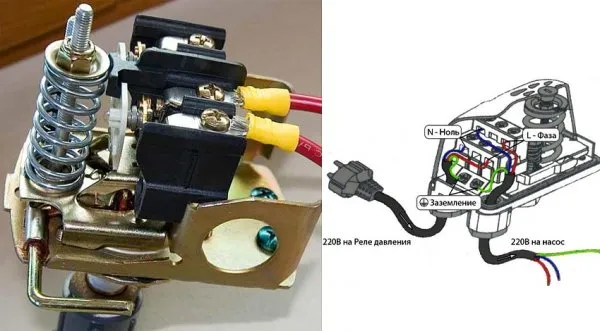

Электрическая схема подключения реле давления к гидроаккумулятору

Каждая группа состоит из двух пар, причем обе пары замыкаются или размыкаются одновременно. Контакты в каждой паре имеют обозначения, например, «Line/Load» или «Line/Motor».

В принципе, следовать этим обозначениям не обязательно. Можно даже, например, жилы провода от сети присоединить к контакту «Line» одной пары и контакту «Load» другой.

Главное, чтобы обе жилы не оказались подключенными к контактам одной пары – это приведет к короткому замыканию. К оставшимся двум контактам следует подсоединить жилы провода, ведущего к электродвигателю насоса. Желательно, чтобы цвета оплеток жил, подсоединенных к одной паре, совпадали. Перед тем как подключать сетевой провод, убедитесь, что он не включен в розетку.

Для подключения жилы заземления (обычно она имеет оплетку желто-зеленого цвета) на корпусе реле имеется винт, обозначенный соответствующим знаком.

При подключении провода от реле к электродвигателю насоса жилу в синей оплетке следует подключать к контакту «нуль», а в красной или черной – к контакту «фаза».

Часто для надежности контакты заземления насоса и реле соединяют между собой, но делать этого не обязательно.

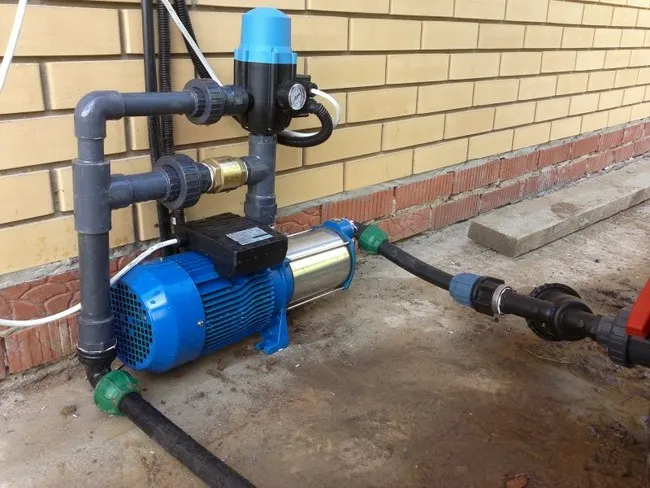

Реле давления в системе водоснабжения с глубинным насосом

Площадь поперечного сечения жил провода должна соответствовать мощности электродвигателя. Для медного провода сечение подбирается из расчета 1 кв. мм на каждые 8 А тока. Чтобы определить силу тока в однофазной сети необходимо мощность электродвигателя разделить на 220. Так, например, в цепи электродвигателя мощностью 1,5 кВт будет протекать ток силой 1500/220 = 6,8 А.

Важно не перепутать значения диаметра жилы провода и площади ее поперечного сечения, поскольку эти значения могут быть соизмеримыми. Так, например, площадь поперечного сечения жилы диаметром 1,5 мм составляет 1,76 кв. мм.

Следует учесть, что подключение электрической части нужно выполнять только после присоединения реле давления к водопроводу.

В наши дни отсутствие централизованного водоснабжения — уже не такая большая проблема. Большое разнообразие насосного оборудования позволяет устроить автономную систему водоснабжения без особого труда. Гидробаки для систем водоснабжения: особенности выбора, установка и ремонт, читайте далее.

Схему водоснабжения частного дома с баком-накопителем вы найдете в этой теме.

Видео на тему

Принцип работы по порядку:

1. Пружины соединены с мембраной, реагирующей на скачки нажима. Увеличение показателей сжимает спираль, уменьшение приводит к растяжению.
2. Контактная группа реагирует на указанные действия, смыкая или размыкая контакты, тем самым передавая сигнал насосу. Схема подключения обязательно учитывает подсоединения его электрокабеля к устройству.
3. Накопитель заполняется – нажим растет. Пружина передает силу напора, устройство срабатывает согласно выставленным значениям и выключает помпу, передавая ей команду об этом.
4. Жидкость расходуется – натиск слабеет. Это фиксируется, двигатель включается.

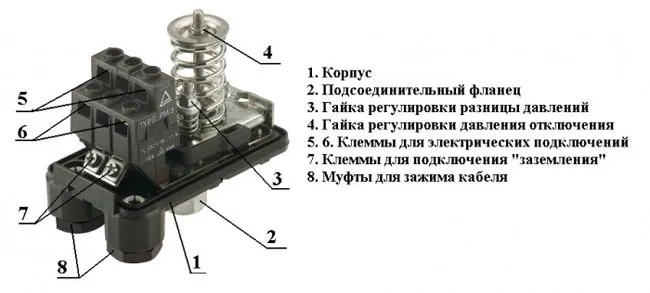

Узел состоит из таких деталей: корпус (пластик или металл), мембрана с крышкой, латунный поршень, шпильки с резьбой, пластины из металла, муфты под кабели, колодки для клемм, платформа на шарнирах, чувствительные пружины, контактный узел.

Алгоритм действия управляющего устройства максимально простой. Механизм реагирует на изменение количества атмосфер внутри накопителя. Подвижную платформу поднимают или опускают пружины в зависимости от нажима на поршень, а та в свою очередь взаимодействует с контактами, которые подают сигнал помпе о старте или прекращении закачки.

Установка

Зачастую комплект ГА продается в разобранном состоянии, и контролирующий блок нужно монтировать самому.

Подключение реле давления к гидроаккумулятору поэтапно выглядит так:

1. Станцию отключают от сети. Если в накопитель уже накачали воду, то ее сливают.
2. Прибор фиксируется стационарно. Он навинчивается на 5-выводной штуцер агрегата или на выходной патрубок и должен быть жестко закреплен.
3. Схема подключения проводов обычная: есть контакты для сети, насоса, а также заземление. Кабели пропускают сквозь отверстия на корпусе и подсоединяют к контактным колодкам с клеммами.

Настройка

Перед тем как отрегулировать реле, нужно учесть, что его значения неразрывно связаны с давлением внутри мембранного бака. Сначала нужно создать требуемую величину нажима внутри него, а потом перейти к работе с рассматриваемым элементом управления.

Регулировку проводят в 3 этапа:

• давление внутри ГА
• уровень запуска помпы
• отметка отключения

Для оптимальной работы необходимо подгонять параметры несколько раз опытным путем, учитывая расход воды, высоту труб и величину напора в них.

Показатели внутри гидроаккумулятора

Желательно чтобы регулировка давления в гидроаккумуляторе учитывала следующие примеры и правила:

• для одноэтажного дома достаточно 1 бара, а если бак установлен в подвале, то добавляют еще 1
• значение должно быть больше, чем в наиболее высокой точке водозабора
• сколько атмосфер должно быть внутри емкости определяют по следующей формуле: к высоте труб до самой верхней точки забора воды добавляют 6 и полученный результат делят на 10
• если точек потребления много или разветвление трубопровода значительное, то к полученной цифре добавляют еще немного. Сколько добавить определяется опытным путем. Для этого есть следующее правило. Если значение занижено, то вода не будет доставляться к приборам. Если оно будет завышено, то ГА будет постоянно пуст, натиск будет слишком силен, а также возникнет риск разрыва мембраны.

Для того чтобы повысить давление в гидроаккумуляторе, воздух подкачивают обыкновенным велосипедным насосом (на корпусе есть специальный золотник), для понижения – его стравливают. Пневмоклапан для этого расположен под декоративной накладкой. Процедуру нужно делать при отсутствии напора воды, для чего требуется просто закрыть краны.

Величину показателей определяют манометром, подключаемым к золотнику. Коррекцию производят после того, как насос отключился. Перепад давления создают, открывая кран в ближайшей точке.

Производители стандартно устанавливают давление в баке в 1,5 – 2,5 бар. Его увеличение уменьшает полезное пространство внутри емкости и повышает давление в системе – это нужно учитывать при расчетах.

Основы регулировки порогов срабатывания

Есть две пружины с гайками: большая отвечает за значения для отключения насоса, меньшая – для включения. Болты отпускаются или закручиваются, тем самым производится регулировка.

Настройка реле давления гидроаккумулятора будет качественной, если соблюдать такие правила:

• средняя рекомендуемая разница между значениями для включения и выключения насоса – 1 — 1,5 атм
• давление внутри ГА должно быть ниже, чем выставленное значение для включения насоса на 10 %. Пример: если отметка для активации выставлена на 2,5 бара, а для выключения – на 3,5 бара, то внутри емкости должно быть 2,3 бара
• гидроаккумулятор и блок управления имеют свои границы нагрузки – при покупке нужно проверить, совпадают ли они с расчетами по системе (высота труб, количество точек забора, частота расхода)

Рассматриваемый механизм контролирует максимальную и минимальную величину давления в баке. Он поддерживает разницу его значений при активации и выключении станции. Предел его настроек зависит от мощности и часового расхода помпы.

Заводские параметры указывают в техпаспорте товара. Обычно они такие:

• предельные границы – 1 – 5 атм
• диапазон функционирования насоса – 2,5 атм
• стартовая отметка – 1,5 атм
• максимальна отметка для отключения – 5 атм

Подготовка и пример выставления нужных значений

• бак подключают
• регулировку управляющего узла осуществляют под давлением, систему не отключают от питания
• внутри агрегата давление должно быть ниже на 10 – 13%, чем у насосной станции. То есть примерно на 0,6 – 0,9 атм, чем отметка, при которой включается мотор
• все краны закрывают
• выставленный уровень проверяется манометром в течение часа, чтобы убедиться, нет ли утечек
• снимают крышку корпуса блока, чтобы иметь доступ к гайкам и наблюдать за пружинами

Настройка с примером выставления отметок 3,2 атм для отключения и 1,9 атм для включения (двухэтажный дом):

1. Запускают помпу, чтобы определить напор в системе. Она должна заполнить накопительную часть устройства и повысить давление.
2. Определяют, на каком показателе манометра произойдет отключение (обычно это не более 2 атм.) При превышении в действие вступает малая пружина, что отчетливо видно.
3. Мотор остановлен выше 3,2 – 3,3 атм, этот показатель уменьшают, вращая гайку на малой пружине по четверть оборота, так как она очень чувствительна, до тех пор пока мотор не включится.
4. Делают проверку манометром: 3 – 3,2 атм будет достаточно.
5. Включают кран, чтобы сбросить натиск и чтобы ГА освободился от жидкости и фиксируют манометром отметку активации помпы, обычно это 2,5 атм – достигнут нижний показатель давления.
6. Чтобы уменьшить нижний порог, вращают болт большой пружины против часовой стрелки. Далее, старт насоса до поднятия давления на необходимый уровень, после чего нужно манометром проверить давление. Приемлемое значение – 1,8 – 1,9 атм. При «провале» гайку вращают по часовой стрелке.
7. Еще раз немного подгоняют малую пружину, уточняя уже выставленные пороги.

Болты для регулировки очень чувствительные – поворот всего на 3/4 оборота может добавить 1 атм. Давление включенной помпы должно быть на 0,1 – 0,3 атм больше, чем в пустом накопителе, что исключит повреждение «груши» внутри его.

Процесс настройки кратко

Для лучшего понимания, как настроить реле давления, изложим процесс четче:

• отметка включения помпы (минимальное давление): вращение болта большой пружины по часовой стрелке увеличивает стартовую отметку, против – уменьшает;
• значение для отключения: двигают малую пружину, при закручивании – разница давления увеличивается, при откручивании – отметка срабатывания уменьшается;
• результат проверяют открыванием крана и сливанием воды, фиксируя момент включения помпы;
• внутреннюю силу нажима регулируют, спуская или накачивая воздух и проверяя это манометром.

Увеличением заводских параметров включения (выше 1, 5 атм) создается риск критической нагрузки на мембрану гидробака. Рабочий диапазон помпы регулируют, учитывая максимально возможную нагрузку для водоразборной арматуры. Уплотнительные кольца бытовых кранов максимально выдерживают 6 атм.

Обслуживание, неполадки, эксплуатация

Профилактические действия и ремонт:

• механические чувствительные части необходимо проверить и отрегулировать
• контакты желательно почистить
• при несрабатывании не спешите разбирать механизм – сначала попробуйте легко постучать не слишком тяжелым предметом по корпусу
• шарниры «качелек» смазывают консистентной смазкой раз в год
• не закручивайте гайки регулировки полностью – механизм не будет работать

Если прибор не держит давление, неправильно срабатывает или вообще не работает, воздержитесь от поспешных выводов и не выбрасывайте его. Пыль, мусор, песок в мембранном пространстве не дают ему нормально реагировать. Действия по исправлению проблемы такие:

1. Открутить 4 болта на дне, снять накладку с входным патрубком и крышку.
2. Осторожно промыть мембрану, а также полости вокруг нее.
3. Установить все элементы в обратном порядке.
4. Снова выставить пороги и осуществить пробный запуск.

Мастера рекомендуют, перед тем как правильно настроить реле, не превышать верхний порог больше на 80% максимально допустимых значений для конкретной модели, которые указаны в инструкции (стандартно около 5 – 5,5 атм.).

Для качественной работы в трубопроводе не должно быть воздуха. Периодически (раз в 3 – 6 мес.) нужно проверять выставленные пороги срабатывания, показатели давления в ГА, и стравливать или подкачивать воздух. Прежде чем приступить к настройке, нужно узнать, сможет ли реле давления для гидроаккумулятора и сам агрегат выдержать требуемые нагрузки, отвечают ли им его технические возможности.

Чем отличается гидроаккумулятор от насосной станции?

Гидроаккумулятор и насосная станция — это два разных устройства, которые выполняют разные функции в системе водоснабжения.

Гидроаккумулятор — это резервуар с разделительной мембраной, который устанавливают на трубопроводе перед насосом. Он служит для накопления воды под давлением и поддержания постоянного давления в системе. Когда насос запускается, он подает воду в гидроаккумулятор, который накапливает ее под давлением и затем отдает в систему, когда давление в ней падает. Таким образом, гидроаккумулятор помогает уменьшить количество запусков насоса, снижает износ насоса и улучшает качество водоснабжения.

Насосная станция — это комплексное устройство, которое состоит из насоса, контроллера и резервуара для накопления воды. Она служит для автоматического поддержания давления в системе водоснабжения и для подачи воды из скважины, колодца или другого источника воды. Насосная станция автоматически включается, когда давление в системе падает ниже заданного уровня, и отключается, когда давление в системе достигает заданного уровня.

Таким образом, гидроаккумулятор и насосная станция выполняют разные функции в системе водоснабжения, но могут использоваться вместе для повышения эффективности и надежности системы.

Видео. ПРОСТЕЙШАЯ СИСТЕМА ВОДОСНАБЖЕНИЯ ДОМА И УЧАСТКА ПОД ДАВЛЕНИЕМ!
