Нормальное давление в баке насосной станции — рекомендации по поддержанию

Виды гидробаков для систем водоснабжения

Варианты гидроаккумуляторов различаются в зависимости от типа установки — вертикальные и горизонтальные модели. В случае с вертикальными гидроаккумуляторами удобство заключается в том, что для их установки проще найти подходящее место. Особенно это актуально, если речь идет о поддержании давления в баке насосной станции.

Одновременно с водой в устройство поступает и незначительное количество воздуха. Он со временем накапливается внутри и частично занимает объем емкости. Чтобы бак функционировал исправно, необходимо периодически стравливать собравшийся воздух посредством ниппеля.

То, как устроен гидроаккумулятор вертикального типа, позволяет применять ниппель именно для этой цели. В свою очередь с горизонтальными емкостями все сложнее. Кроме ниппеля, предназначенного для стравливания воздуха, на напорный бак нужно устанавливать запорный кран и отвод в канализационную систему. Все вышесказанное имеет отношение к моделям, которые могут накапливать жидкость объемом свыше 50 литров.

Если бак меньше, тогда устройство вне зависимости от типа не имеет никаких особых приспособлений для удаления воздуха из мембраны. Но его все равно необходимо из гидробака удалять, поэтому из него периодически сливают воду, после чего вновь заполняют жидкостью.

Данную процедуру выполняют в следующей последовательности:

1. В первую очередь отключают питание насосного оборудования и реле давления.
2. Затем открывают ближайший смеситель.
3. Воду сливают, пока бак не опустеет.
4. Дальше кран закрывают, подают питание на реле и насос, после чего вода заполняет бак в автоматическом режиме.

Для автономно обустраиваемых инженерных систем используют два вида гидроаккумуляторов для водоснабжения – они бывают синего и красного цвета. Такая их особенность позволяет отличать резервуары по назначению. Синий бак применяют при обустройстве систем холодного водоснабжения, а красный аккумулятор – для функционирования отопительного контура.

Когда производитель не обозначает выпускаемую продукцию одним из этих двух цветов, узнать назначение приобретаемого устройства можно из техпаспорта на изделие.

Кроме цвета типы гидроаккумуляторов для водоснабжения отличаются в зависимости от характеристик материалов, применяемых для производства мембран. В любом случае используется высококачественная резина, которая предназначается для контакта с продуктами. Но в красных баках устанавливают мембраны, рассчитанные на соприкосновение с горячей водой, а в синих – с холодной.

Как правильно отрегулировать давление в гидроаккумуляторе

Корректная работа насосной станции требует грамотной настройки трех основных параметров:

1. Давление, при котором включается насос.
2. Уровень отключения функционирующего агрегата.
3. Напор воздуха в мембранном баке.

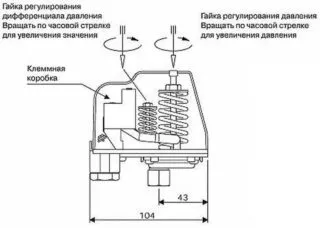

Первые два параметра регулирует реле давления. Прибор устанавливается на входном штуцере гидроаккумулятора. Его регулировка происходит опытным путем, для уменьшения погрешности действия выполняются несколько раз. В конструкцию реле входят две вертикальные пружины. Они посажены на металлическую ось и закреплены гайками. Детали отличаются размерами: большая пружина регулирует включение насоса, маленькая требуется для выставления разницы верхнего и нижнего давления. Пружины соединены с мембраной, замыкающей и размыкающей электрические контакты.

Настройка выполняется поворотом гайки при помощи ключа. Вращение по часовой стрелке приводит к сжатию пружины и увеличению порога включения насоса. Поворот против часовой стрелки ослабляет деталь и уменьшает параметр срабатывания. Процедура регулировки происходит по определенной схеме:

1. Проверяется давление воздуха в баке, при необходимости подкачивается компрессором.
2. Гайка большой пружины поворачивается в нужную сторону.
3. Открывается кран для сброса воды. Напор падает, в определенный момент включается насос. Значение давления отмечается на манометре. При необходимости процедура повторяется
4. Разница показателей и предел отключения регулируется малой пружиной. Она чувствительна к настройке, поэтому поворот осуществляется на половину или четверть оборота.
5. Показатель определяется при закрытых кранах и включенном насосе. На манометре будет значение, при котором контакты разомкнутся и агрегат отключится. Если оно от 3 атмосфер и выше, следует ослабить пружину.
6. Следует слить воду и снова запустить агрегат. Процедура повторяется, пока не будут получены необходимые параметры.

За основу берутся заводские настройки реле. Они указаны в паспорте устройства. Средний показатель запуска насоса – 1,4-1,8 бар, отключения – 2,5-3 бар.

>

Как выбрать гидроаккумулятор для систем водоснабжения частного дома

Перед покупкой следует рассмотреть все параметры гидробака

Особое внимание стоит обратить на:

• объем резервуара;
• тип расположения;
• тип накопления энергии;
• номинальное давление;
• стоимость выбранной модели.

Сертификат соответствия на гидробак выглядит так

При покупке следует поинтересоваться у продавца-консультанта о наличии и стоимости сменных мембран или баллонов на выбранную модель и насколько они доступны в принципе. Нелишним будет проверить сопроводительную документацию и сертификат соответствия, а так же уточнить сроки гарантии на устройство.

Важная информация! Если планируется самостоятельная установка, нужно узнать, не является ли это поводом обнуления гарантийных обязательств. Некоторые производители обязывают покупателей нанимать профессиональных монтажников – это прописывается одним из пунктов договора о гарантийном обслуживании.

Довольно сложно разобраться в ассортименте подобной продукции. Сегодня на прилавках магазинов представлены изделия различных фирм. Для того, чтобы помочь читателю, рассмотрим наиболее известные и популярные среди населения.

Схема устройства водоснабжения из скважины с включением в нее гидроаккумулятора

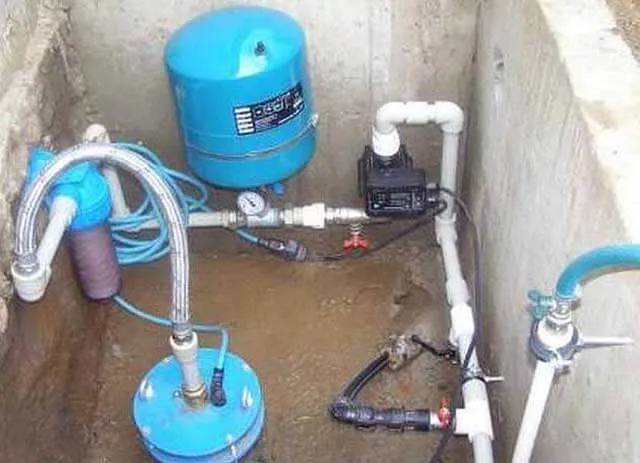

Установка гидроаккумулятора

После приобретения подходящей модели электронасоса к скважине или колодцу и подключения его к трубопроводу, расчета объема и покупки нужного гидробака, необходимо его правильно установить. Если модель имеет большой объем и устанавливается на вертикальное ножки, стоит воспользоваться следующими рекомендациями:

• Лучше ставить объемный накопительный бак в самой высокой точке дома (чердак, второй этаж) – это позволит создать максимальное давление в водопроводной линии.
• Пол в помещении должен быть ровным, влажность не должна превышать установленные нормы во избежание коррозии оцинкованного фланца и поверхности бака.
• Устройство лучше подключать при помощи гибкого напорного шланга в оплетке из нержавейки и диаметром накидных гаек в один дюйм, выполненных из латуни. Следует избегать шлангов для подачи с алюминиевой оплеткой и монтажными муфтами из дешевого силумина – хрупкого сплава алюминия с кремнием.

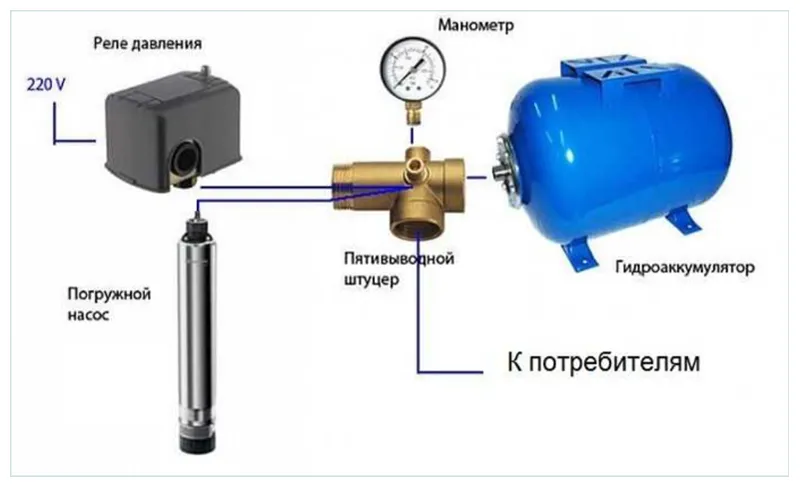

Рис. 10 Схема подключения гидроаккумулятора для индивидуальных систем водоснабжения

Как проверить давление в гидроаккумуляторе

Во время измерений бак должен быт пустым. Для этого следует отключить насосную станцию, открыть водопроводный кран и дождаться момента, когда прекратится подача воды.

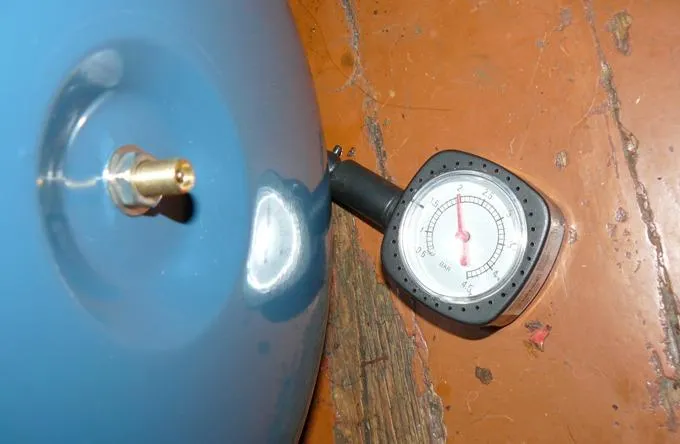

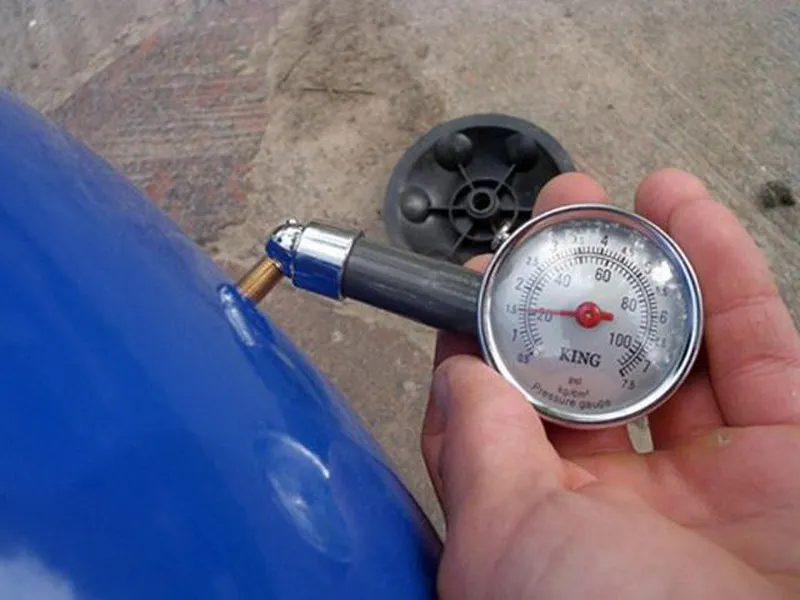

Для замера давления необходимо:

• открутить колпачок, который закрывает штуцер с золотником, располагаемый на корпусе бака;
• подключить манометр к золотнику (можно использовать электронный или автомобильный манометр), снять показание и сравнить с расчётным значением;

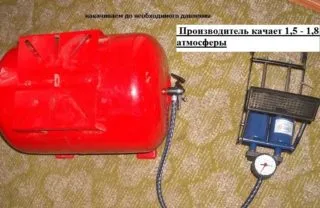

• в случае снижения уровня давления осуществить подкачивание компрессором до оптимальной величины;
• для уменьшения давления стравить воздух.

Если регулировка осуществляется до включения гидробака в систему, его необходимо оставить на сутки. По истечении этого времени после контрольного замера производят установку устройства.

Определение параметров бака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.

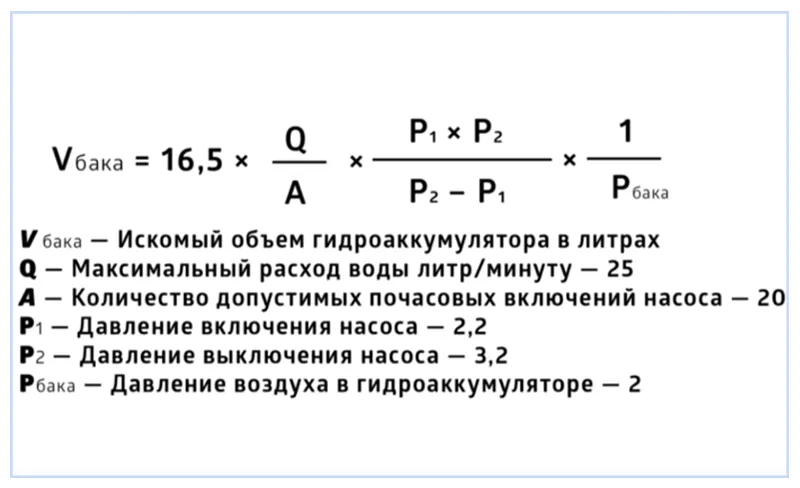

Рис. 6 Как правильно в системе водоснабжения рассчитать объем гидробака

Еще один метод вычислений – расчет необходимого объема гидробака по мощности используемого электронасоса.

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

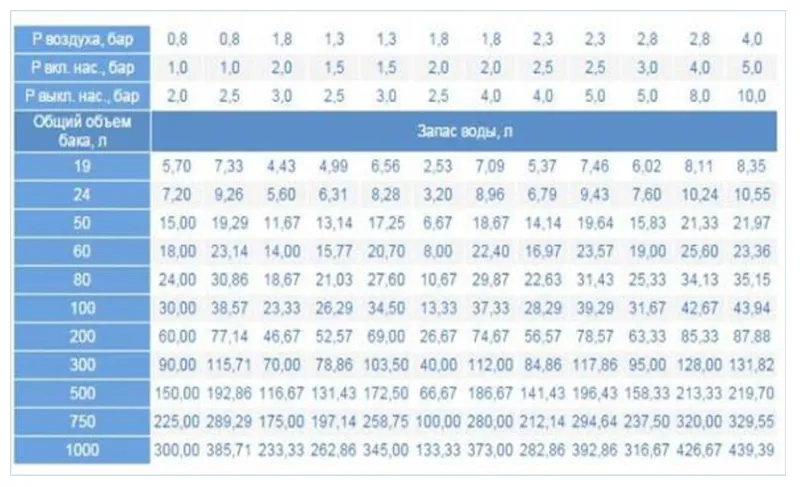

Рис.7 Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Цель работы гидроаккумуляторов

Устройство гидроаккумуляторов

Чтобы обеспечить дом водой полноценно используют погружные или поверхностные насосы. От типа насоса гидроаккумулятор может быть горизонтальным или вертикальным. От конструкции зависит как из воды будут удаляться пузырьки воздуха. А от места расположения насосной станции и мощности насоса будет зависеть выбор подходящего устройства.

Устройства имеют различия по видам и размерам, но обладают одинаковыми функциями, а именно:

1. Накапливают и отдают гидравлическую энергию;
2. Подавляют гидроудары и пульсаций;
3. Способствует нормальной работе всей системе водопровода. Гидроаккумуляторы универсальны и по этой причине широко применяются в большинстве отраслей промышленности. Так же их применяют в морском, воздушном и морском транспорте.

Воздух в гидроаккумуляторе

За счёт особой конструкции ёмкости гидроаккумулятора происходит снижение нагрузок. Гидробак разделён на две части (водную и воздушную) мембранной. Давление, которое находиться в гидроаккумуляторе смягчает гидроудары, которые неизбежны при работе станции. Также гидроаккумулятор способен сохранять давление в системе насоса.

Назначение гидроаккумуляторов и расширительных баков

Первоначально разделим все рассматриваемые баки на два основных типа. Первый тип — устройства, предназначенные для компенсации избыточного давления (объема) в нагревательных приборах. Это расширительные баки, или «экспансоматы» от английского слова «expansion» — расширение. Чтобы представить, для чего нужны экспансоматы, рассмотрим работу системы отопления.При нагреве котла температура жидкости-теплоносителя в нем повышается. При нагреве жидкость расширяется. Это приводит к увеличению ее объема примерно на 0,3 % на каждые 10°С. Поэтому при увеличении температуры на 70°С первоначальный объем теплоносителя увеличится примерно на 3 %. Жидкость практически несжимаема и если система отопления не будет оснащена дополнительным устройством, позволяющим куда-то деться этому обьему, то неизбежно произойдет ее разрушение. Для исключения этого и применяются расширительные (компенсационные) баки.Распространенные в прошлом открытые расширительные баки имели ряднедостатков и в настоящее время практически не применяются. Учитывая российский инженерный консерватизм, еще раз опишем некоторые недостатки открытых расширительных баков:

• Наличие открытого бака определяет повышенную испаряемость жидкости и необходимость постоянного ее пополнения;
• Более дорогая установка открытого бака. Он должен быть установлен в самой верхней части системы отопления. Надо предусмотреть специальное место и обеспечить его утепление и исключение замерзания, в то время как закрытый бак может быть установлен в любом месте;
• Повышенная коррозия в системе из-за доступа в нее кислорода;
• Открытая система отопления работает при низком давлении и поэтому трудно управляема.

Второй основной тип баков — это баки для воды (гидроаккумуляторы). Их задача — аккумулировать некоторое количество воды и выдавать это количество под нужным давлением в нужный момент. Подобно отопительным системам, баки для воды могут быть открытые и закрытые. Все недостатки, перечисленные ранее для открытых баков отопительных систем, распространяются и на баки для воды. Но кроме того, необходимо устройство, исключающее переполнение бака.Внешний вид экспансоматов и гидроаккмуляторов представлен на рисунках ниже

Профилактика, ремонт и устранение поломок

Любые типы гидроаккумуляторов для систем водоснабжения требуют комплексного обслуживания и своевременной профилактики.

Причин поломок расширительных баков существует огромное количество, но основными из них являются высокая частота включений насосного оборудования, подача воды через обратный клапан, низкий напор воды, низкое рабочее давление в гидробаке, повреждение внутренней мембраны или наружных стенок корпуса, неправильно подобранный объем бака.

Чтобы устранить серьезные поломки и предотвратить аварийное состояние бака, требуется проведение регулярных проверок и профилактики устройства.

Некоторые поломки устраняются следующим образом:

1. Давление воздуха увеличивается путем нагнетания через ниппельное отверстие при помощи насосного или компрессорного оборудования.
2. Поврежденная поверхность мембраны или корпуса восстанавливается в СЦ (сервисном центре). При наличии серьезного повреждения проводится их замена.
3. Разница в давлениях выравнивается путем значительного увеличения дифференциала с учетом частоты рабочих включений установленного насосного оборудования.
4. Достаточный объем гидробака определяется до начала монтажных работ.

Чтобы обеспечить бесперебойность системы, в ней не должно быть воздушных пробок. Периодичность проверок – 1 раз каждые 3 месяца. В этот период проводится полный контроль над выставленными порогами срабатывания насоса, настройками реле, герметичностью корпуса, исправностью мембраны и отсутствием протечек.

Неправильная настройка любого элемента системы может повлиять на работоспособность и долговечность гидробака.

Гидроаккумулятор для горячей воды и холодного водоснабжения успешно применяется в частных домовладениях. Грамотное подключение и настройка прибора обеспечат длительный срок эксплуатации и эффективную работу системы водоснабжения.

Оптимальные показатели

Функционирование водопроводной сети и ресурс накопителя зависят от нескольких факторов:

• Правильность выбора максимального и минимального давления, при котором срабатывает автоматика включения насоса.
• Грамотная установка уровня давления воздуха в баке.

При выполнении самостоятельной проверки и регулировки показателей следует придерживаться рекомендаций специалистов. Основное правило – давление воздуха в гидроаккумулирующем баке должно быть ниже минимального давления включения насоса. Разница показателей составляет 10-12%. Соблюдение рекомендации позволяет сохранить небольшое количество воды до следующего включения агрегата. Пример: если насосная станция автоматически начинает работать при 2 бар, давление воздуха должно быть 2-0.2=»1.8″ бар.

Напор воздуха в аккумулирующем баке не зависит от его объема. Средний показатель для емкостей размером 24-150 л составляет 1,5 бар, 200-500 л – 2 бар. Исходная заводская закачка воздуха в 1,5 атмосферы в условиях небольшого водопотребления одноэтажного строения может быть снижена до 1 атмосферы. Низкий напор в трубах уменьшает износ системы, но ограничивает использование сантехнических приборов. Снижение давления до показателей менее 1 бар приведет к чрезмерному растягиванию резиновой груши. Возникнет соприкосновение мембраны с металлическим корпусом. Контакт приведет к ускоренному износу резины.

Избыточный напор воздуха (больше 1,5 бар) тоже не желателен. Он займет большую часть бака, сократив количество набираемой воды. Также возникнет повышенная нагрузка на трубы и узлы водопроводной системы.

Расчет давления

Для расчета оптимального давления воздуха в баке существует формула: P=»(Hmax+6)/10,» где

• P – давление воздуха в атмосферах;
• Hmax – расстояние до наивысшей точки домашней водопроводной сети.

Верхней точкой разбора является душ на последнем этаже здания. Измеряется расстояние от него до места установки напорной емкости. Чем больше промежуток, тем выше напор, требующийся для подъема воды. Наглядности расчету добавит использование чисел. Для здания высотой в 2 этажа значение Hmax составит 7 м. Давление будет P=»(7+6)/10=1,3″ атмосферы. Для высоты в 10 м потребуется напор в 1,8 атмосферы.

Перед покупкой гидроаккумулятора проводится расчет объема устройства. Вычисления учитывают:

• максимальный расход воды;
• количество включений насоса в час;
• давление воздуха в баке;
• нижний и верхний предел давления для срабатывания насоса;
• коэффициент, связанный с мощностью насоса.

После монтажа мембранного бака потребуется установить минимальный и максимальный порог срабатывания автоматики (реле давления). От разницы между максимальным и минимальным показателем зависит объем воды, поступающей из гидравлического аккумулятора. Увеличение параметра повышает эффективность устройства, но приводит к быстрому износу мембраны. Для частных домов рекомендуется разница в 1-1,5 бар.

Показатель минимального давления в мембране (Pmin) должен быть на 10% выше аналогичного показателя воздуха в полости бака. Для устойчивой работы системы перепад давления должен составлять 0,5 бар и выше. Это значение учитывается при расчете Pmin. Верхний передел срабатывания (Pmax) вычисляется исходя из характеристик насоса – величину напора делят на 10. Расчетная величина не соответствует реальной из-за изменений заявленных параметров агрегата, связанных с износом. Рекомендуется принимать показатель верхнего уровня на 30% меньше характеристики напора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Рекомендации по эксплуатации

После того, как гидроаккумулятор установлен, его необходимо правильно обслуживать. Примерно один раз в месяц следует проверять настройки реле давления и корректировать их, если возникла необходимость. Кроме того, нужно проверять состояние корпуса, целостность мембраны и герметичность соединений.

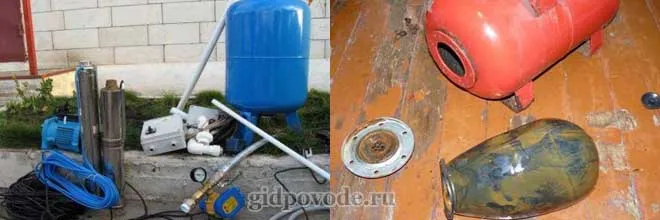

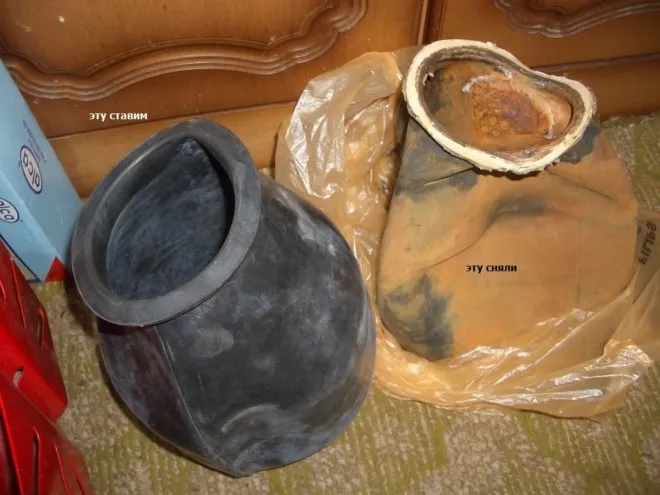

Наиболее частая поломка в гидробаках – разрыв мембраны. Постоянные циклы растяжения – сжатия со временем приводят к повреждению этого элемента. Резкие перепады показаний манометра обычно свидетельствуют о том, что мембрана порвалась, и вода поступает в “воздушный” отсек гидроаккумулятора.

Чтобы убедиться в наличии поломки, нужно просто стравить из устройства весь воздух. Если следом за ним из ниппеля потечет вода, значит, мембрана точно требует замены.

К счастью, выполнить такой ремонт относительно несложно. Для этого необходимо:

1. Отключить гидробак от водопровода и электропитания.
2. Отвинтить болты, которые удерживают горловину устройства.
3. Удалить испорченную мембрану.
4. Установить новую мембрану.
5. Собрать устройство в обратном порядке.
6. Выполнить установку и подключение гидробака.

По окончании ремонта настройки давления в баке и реле давления следует проверить и отрегулировать. Соединительные болты необходимо закручивать равномерно, чтобы предотвратить перекос новой мембраны, и чтобы ее край не соскользнул внутрь корпуса гидробака.

Заменить мембрану гидроаккумулятора относительно несложно, однако нужно позаботиться о том, чтобы новая мембрана была такой же как прежняя

Для того болты устанавливают в гнезда, а затем поочередно делают буквально паре поворотов первого болта, переходят к следующему и т.д. Тогда мембрана будет прижата к корпусу одинаково по всей окружности. Распространенная ошибка новичков в деле ремонта гидроаккумулятора – неправильное использование герметизирующих средств.

Место установки мембраны в обработке герметиком не нуждается, напротив, присутствие таких веществ может ее повредить. Новая мембрана должна быть точно такой же, как и старая и по объему, и по конфигурации. Лучше сначала разобрать гидроаккумулятор, а затем, вооружившись испорченной мембраной в качестве образца, отправляться в магазин за новым элементом.

Оптимальные параметры

Основные факторы, от которых зависят работа водопроводной сети и срок службы гидрооборудования, следующие:

1. Грамотный расчёт величин максимального и минимального давления, при которых должен включаться (выключаться) насос.
2. Правильная регулировка давления в ресивере.

Давление предварительной закачки воздуха составляет 1,5 – 2 бар (в зависимости от объёма бака). Определение величины воздушного давления для работы в паре с конкретной насосной станцией производится исходя из заводских параметров реле давления. Среднее значение давления, при котором включается насос, составляет от 1,4 до 1,8 бар. Порог отключения обычно находится в диапазоне 2,5 – 3 бар. Оптимальная величина воздушного давления должна быть на 10-12% меньше давления включения насоса.

При соблюдении этих требований после выключения гидронасоса в аккумулирующем баке гарантированно сохраняется определённое количество воды, достаточное для создания стабильного напора до следующего запуска насоса.

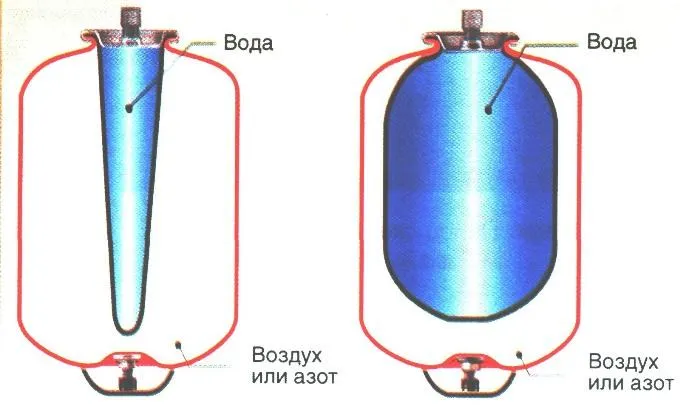

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

На каком давлении отключается насосная станция?

Давление, при котором отключается насосная станция, зависит от ее типа и настроек. В большинстве случаев, насосные станции устанавливаются с автоматическим регулятором давления, который обеспечивает стабильное давление в системе водоснабжения.

Обычно, автоматический регулятор давления установлен на 1,5-2 бар выше желаемого давления в системе. Например, если желаемое давление в системе составляет 2,5 бар, то насосная станция будет автоматически включаться, когда давление в системе опустится до 2,5 — 1,5 = 1 бар, и отключаться, когда давление достигнет установленного уровня 2,5 бар.

Однако, следует учитывать, что давление отключения насосной станции может быть настроено индивидуально в зависимости от условий и требований системы водоснабжения, поэтому лучше обращаться к инструкции насосной станции для определения точного значения.
