Схема обвязки настенного двухконтурного газового котла: монтаж
Владельцы загородных домов, строящие свой дом, должны решить важный вопрос о способе отопления помещений. Обычно, частные дома не могут быть подключены к центральной системе отопления, поэтому нужно искать альтернативные варианты. Есть несколько способов установить автономную систему отопления в своем доме, в том числе использование популярных двухконтурных газовых котлов.
Содержание:
Система, функционирующая на голубом топливе, отличается рядом преимуществ. Она надёжная и доступная, так как газ на наших территориях не находится в дефиците. С его помощью можно обустроить такую сетку, что тепло будет не только в небольшом доме, но и коттедже.

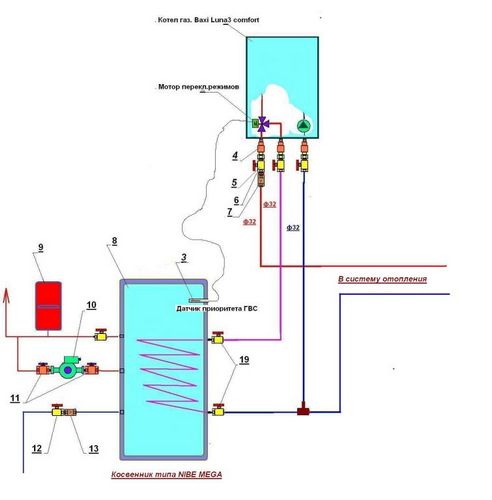

Традиционная схема обвязки газового настенного котла
Чаще всего владельцы отдают предпочтение двухконтурным котлам. Они функциональные и надёжные, позволяют обеспечивать дом не только теплом, но и горячей водой. На рынке представлено множество моделей отопительного оборудования. Эффективность системы зависит не только от прибора, но и от качества выполнения монтажных работ. Перед тем как приступать к монтажу, нужно ознакомиться с устройством прибора, а также понять, какова схема обвязки двухконтурного газового котла.
Устройство двухконтурного котла
Настенные двухконтурные котлы очень выгодны и удобны. Основным их преимуществом являются компактные размеры. Установить оборудование можно почти в любом помещении, например, в ванной или кухне. Конечно, специалисты рекомендуют доверять монтаж отопительных приборов профессионалам, однако, при большом желании это можно сделать самостоятельно, предварительно ознакомившись с устройством, принципом работы и нюансами установки котла. А ещё необходимо выяснить, какая схема обвязки настенного двухконтурного газового котла.
Настенный котёл являет собой что-то наподобие маленькой котельной. Состоит он из таких элементов:
- два теплообменника. Один отвечает за нагревание теплоносителя в системе отопления, второй за горячее водоснабжение. Как правило, они работают поочерёдно. Чтобы избежать неудобств, возникающих в связи с этим, следует покупать приборы со сдвоенным теплообменником;

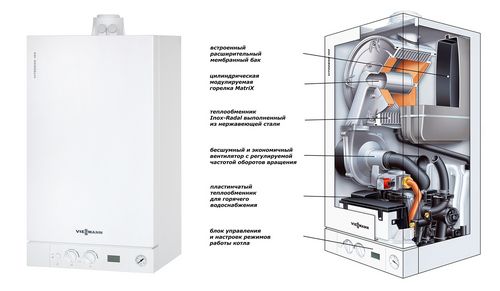

Устройство настенного газового котла
- циркуляционный насос. Современное оборудование уже оснащено насосами, что исключает их дополнительную покупку и проводить монтаж;
- расширительный бак. Его мощность зависит от отопительного прибора, а также от потребностей в каждом конкретном случае.
Схема обвязки определяется типом теплообменника.
Схемы обвязки
Итак, к двухконтурному газовому котлу примыкает пять труб. По одной транспортируется топливо, по остальным – циркулирует вода. Если с выходом для газа всё понятно, то с каналами для воды придётся повозиться.
- одна труба предназначена для соединения патрубка основного теплоносителя с обратным контуром отопительной системы;
- второй канал соединяет этот же теплоноситель с другого ракурса с трубой подающего контура;
- третий канал служит для соединения патрубка дополнительного теплоносителя с водопроводной трубой;
- и четвёртая труба соединяет канал, подающий горячую воду в кран, со вторым теплоносителем.
Схемы обвязки различных газовых котлов
Монтажная схема обвязки газового двухконтурного настенного котла определяет его принцип работы. В данном случае получается следующим образом.
- Сначала происходит распределение воды из основного теплообменника.
- Далее через трехходовой кран отопительный контур закрывается, а теплоноситель начинает поступать в дополнительный теплообменник. Происходит нагревание горячей воды, отопление пока в режиме ожидания.
- Когда кран с горячей водой закрывается, система сразу же переключается на нагревание теплоносителя, который циркулирует по трубам отопления.
Обратите внимание! Эта схема не лишена недостатков. Для семьи, состоящей из двух-трёх членов, такого котла будет вполне достаточно. Если же семья большая, отопительная система этого типа не сможет обслуживать дом эффективно. В процессе эксплуатации будут возникать неприятности.
С бойлером
Если же к системе ещё подключён бойлер, то схема будет слегка отличаться от общей. Количество труб не изменяется. В данном случае обогревательный контур бойлера закольцовывается с дополнительным теплообменником. Водопроводная труба соединяется непосредственно с самим бойлером, не контактируя с теплообменником. Из бойлера горячая вода транспортируется к крану. Горячая вода есть, при этом отопительная система своё функционирование не прекращала.
Данная схема отличается неоспоримыми преимуществами, среди которых можно выделить такие:
- предупреждается засорение теплообменника осадком, который остаётся после нагревания воды из водопровода;
- при использовании горячей воды отопительная система не выключается.
Схема обвязки котла с бойлером
Но может возникнуть вопрос, для чего устанавливать дополнительный бойлер, если котёл двухконтурный и обязан обеспечивать дом горячей водой. Это может показаться невыгодным. Однако, есть случаи, когда без такого решения не обойтись, например, если котёл уже установленный, с обогреванием дома справляется хорошо, а вот горячей воды для семьи мало.
С электробойлером
Немного отличается от вышеописанного варианта правильная схема обвязки двухконтурного газового котла, которая функционирует вместе с электронагревательным прибором. Основной патрубок дополнительного теплообменника соединяется с водопроводом, второй патрубок – с нагревательным прибором. Смесители с электробойлером соединяются посредством труб.
Эта схема довольно выгодна в ряде случаев. В бойлере есть всегда горячая вода, температура поддерживается при помощи специального нагревателя. Если купить прибор достаточного объёма, вы никогда не будете сталкиваться с проблемой нехватки горячей воды. Можно сэкономить и на топливе и на электроэнергии, так как вода в отопительный прибор будет поступать уже тёплая. А ещё не будет перерывов в работе отопительной системы.
Важные моменты
Организовать системы отопления и горячего водоснабжения можно несколькими способами. Газовый настенный двухконтурный котел является одним из лучших вариантов повысить комфорт проживания в загородном доме. Чтобы в процессе эксплуатации не возникало непредвиденных ситуаций, следует позаботиться о качественном монтаже. При покупке прибора обратите внимание на его мощность, хватит ли её для обеспечения комфорта семьи.
Обратите внимание! В качестве теплоносителя может выступать не только вода, но и антифриз. Если использовался сначала один вид, а потом предусматривается закачка второго, следует предварительно тщательно промыть трубопровод. При соединении антифриза с молекулами воды может произойти взрыв.
Если для организации отопительной системы дома выбран качественный двухконтурный газовый котёл, и правильно выполнены монтажные работы, вам не придётся сталкиваться с такими неприятностями, как сбои в работе отопительной системы, протечки и утечки, нехватка горячей воды или недостаточно высокая температура в помещениях. Чтобы предупредить проблемы, доверьте установку отопительного оборудования профессионалам, ведь это не так просто, как может показаться на первый взгляд.
