Обвязка котла отопления своими руками: основные виды и технология, схемы (фото и видео)

Для работы системы отопления в частном доме важным элементом является процесс Котел. Он обеспечивает выработку тепловой энергии, которая распространяется по всему дому с помощью теплоносителя. Важным аспектом является регулировка температуры входа и выхода, чтобы она не колебалась слишком сильно. Это достигается за счет правильной обвязки котла.

Содержание:

• Основные виды обвязки
• Технология проведения работ

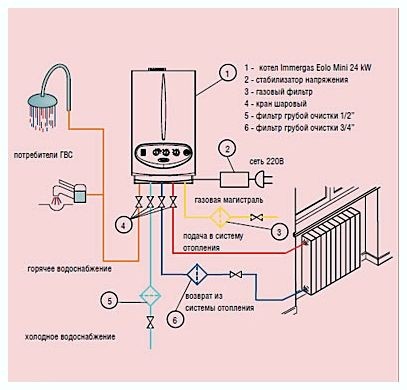

Схема примера обвязки котла отопления.

Обвязка котла отопления необходима для эффективного функционирования всей отопительной системы.

Основным предназначением данного процесса является:

• сохранность оборудования от возникновения перегрева в процессе работы;
• обеспечение надежной и упрощенной работы отопительного котла;
• эффективное использование системы отопления.

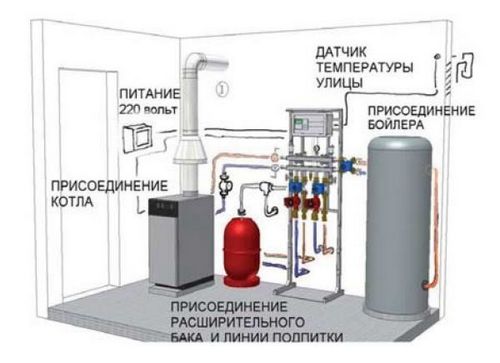

Схема монтажа котельной.

• до заданной величины температуры движение воды осуществляется по малому контуру;
• при достижении необходимой температуры теплоноситель поступает в большой контур.

Для обеспечения качественной регулировки системы отопления создается несколько контуров.

Основные виды обвязки

Существуют такие схемы обвязки котлов:

• естественная;
• принудительная.

В свою очередь, в зависимости от типа разводки принудительная схема обвязки котла отопления подразделяется на:

• классическую коллекторную;
• с первично-вторичными кольцами;
• с гидровыравнивателем.

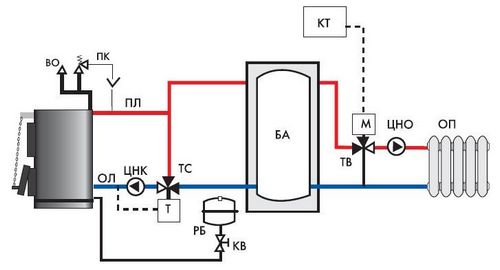

Пример схемы обвязки бытового котла отопления.

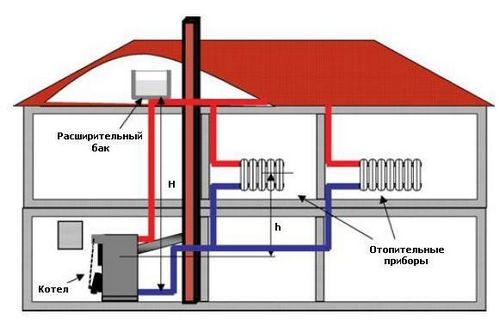

Естественная схема обвязки котлов еще называется гравитационной. Она не предусматривает наличия насосов, с помощью которых осуществляется движение воды в системе отопления. Перемещение теплоносителя происходит по законам физики без вмешательства извне.

Гравитационная схема обвязки котла вполне приемлема для небольших домов. Основными ее преимуществами являются:

• простота монтажа;
• малые затраты на обслуживание;
• независимость от работы электросетей;
• бесперебойное функционирование без проблем;
• проведение ремонта своими руками.

К недостаткам гравитационной схемы обвязки котлов относятся:

• малопривлекательный внешний вид системы отопления;
• невозможность регулировки функционала;
• определенный размер труб (в ином случае контур не будет работать эффективно).

Схема самостоятельной обвязки котла.

Контур котлов, которые работают на принципе принудительного движения теплоносителя, является более комфортным в эксплуатации. Такое оборудование можно настраивать на получение определенного температурного режима, который поддерживается в автоматическом режиме. Единственное требование обвязки коллекторного отопительного котла — это привязка к электроэнергии. Если случаются перебои с ее поставкой, контур котлов функционировать не будет.

Недостатки классической коллекторной обвязки:

• частое проведение технического обслуживания;
• высокая стоимость оборудования;
• усложненная схема обвязки (коллекторы, расходомеры, воздухоотводы, клапаны и т.д.);
• осуществление балансировки всех элементов.

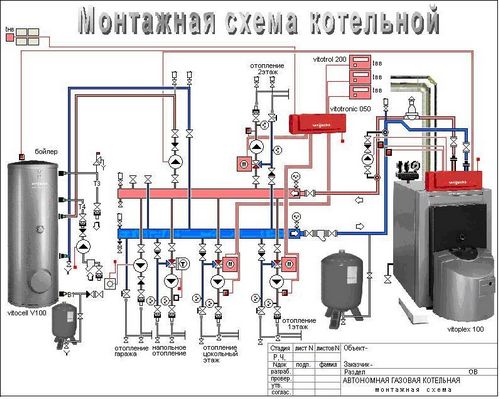

Схема монтажа системы отопления.

Количество устройств можно уменьшить, если использовать принцип первично-вторичных колец. Данная схема обвязки отопительного котла предполагает наличие циркуляционного насоса на каждом кольце. Равномерность перемещения теплоносителя осуществляется за счет коллекторов-гребенок, которыми оснащается система.

В огромных домах, где проживает много человек, наиболее оптимальным вариантом считается обвязка котлов отопления с гидравлическими выравнивателями. В таких помещениях целесообразнее использовать котлы, мощность которых превышает 50 кВт. Применение схемы обвязки с помощью гидровыравнивателей делает возможным снабжать теплоносителем не только контур отопительного котла, но и систему теплого пола.

Вернуться к оглавлению

Технология проведения работ

Для воплощения схемы обвязки котла отопления понадобятся такие материалы и инструменты:

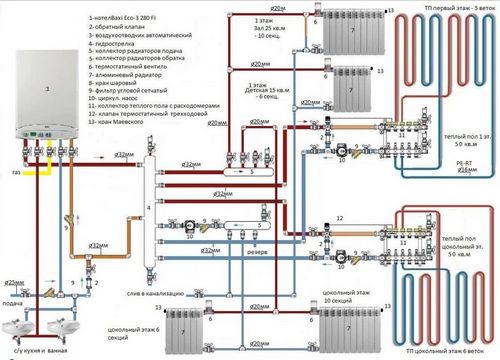

Схема обвязки бытового котла.

• термоголовка;
• циркуляционный насос;
• балансировочный кран;
• шаровые и сливные краны;
• расширительный бак;
• проходные фильтры;
• манометр;
• клапаны (воздушный, разделительный, обратный, проходной, предохранительный);
• уголки;
• муфты;
• тройники;
• хомуты;
• прочие крепежные элементы;
• набор ключей;
• отвертки;
• дрель;
• рулетка;
• раствор из глины;
• полотно из асбеста.

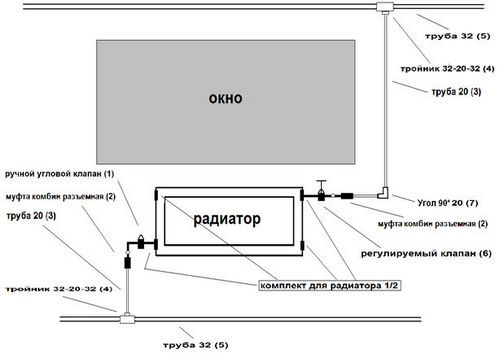

Схема стандартной обвязки котла отопления.

Проведению обвязки котлов отопления предшествует их установка, соединение с дымоходом и монтаж вытяжки. Монтаж котла осуществляется на асбестовое полотно, уложенное на 10-сантиметровую подушку из глины. Оборудование рекомендуется располагать ниже батарей (особенно это касается естественной обвязки).

Соединение котлов с дымоходом производится также с применением густого раствора из глины. Цемент исключается по причине появления трещин в процессе работы оборудования. Необходимость вытяжки обусловлена обеспечением максимального регулирования воздушных потоков. Для этих целей достаточно в стене небольшого отверстия, которое закрывается решеткой.

Осуществление обвязки котла по классической схеме производится с учетом таких основных требований:

• диаметр выходного патрубка должен совпадать с диаметром выходной трубы отопления;
• трубки коллектора соединяются следующим образом: с диаметром 1 дюйм — к трубопроводу системы, 1,25 дюйма — к котлу;
• в неиспользуемые отверстия, расположенные в боковой части коллектора, вставляются заглушки;
• подающая труба оснащается распределительным клапаном, который регулирует температуру теплоносителя;
• циркуляционный насос устанавливается на «обратке», соединяясь напрямую с коллектором;
• на завершающем этапе производится монтаж остальных клапанов и приборов, которые контролируют давление и температуру.

Немного иной является обвязка настенного котла. Обычно в качестве монтажа настенного оборудования используются газовые котлы как с одним, так и с двумя контурами. Основные этапы обвязки двухконтурного оборудования предусматривают:

• крепление настенного котла;
• подведение к нему газа;
• монтаж коаксиальной трубы дымохода;
• создание первого контура путем присоединения бойлера и труб с горячей водой;
• подключение коллектора к кольцевой системе (второй контур).

Все элементы настенного котла должны заранее включаться в схему обвязки.
