Обвязываем котел отопления полипропиленом, напольный и настенный, схемы и видео

Обвязка определяется как комплекс оборудования, которое обеспечивает непрерывную работу отопительной установки и передачу тепла от нее к радиаторам. Это делается, чтобы защитить котел от перегрева и улучшить его характеристики, такие как надежность и простота в использовании.

Для чего нужна обвязка

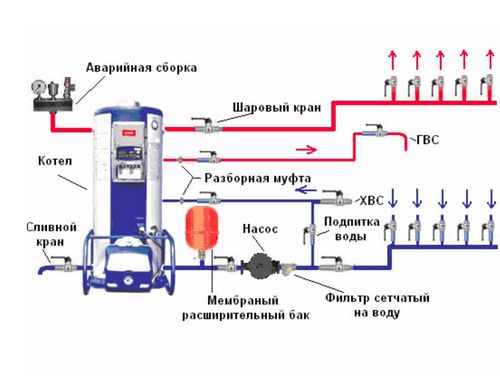

Обвязкой называется совокупность оборудования, которое обеспечивает бесперебойную работу отопительного прибора и транспортировку подогретого им теплоносителя к радиаторам

Для перехода с металлопластика на полипропилен фитинги 20 мм при обвязке котла отопления, используйте схемы и видеоинструкции. Полипропиленовые трубы и фитинги обеспечат надежное и долговечное соединение вашей системы отопления. Выбирая между настенным и напольным котлом, учтите особенности вашего помещения и индивидуальные потребности в отоплении.

Содержание:

• Для чего нужна обвязка
• Преимущества полипропиленового варианта
• Специфика обвязки полипропиленом
• Необходимые материалы и инструменты
• Варианты монтажа
  • Системы с естественной циркуляцией
  • Системы с принудительной циркуляцией
  • Аварийные схемы
  • Вариант работы с настенным котлом
• Видео-инструкция по обвязыванию котла отопления своими руками

Выполнять работы нужно грамотно, так как от них зависит КПД котла. Иногда он бывает большим, чем при использовании дорогого оборудования на газу.

Преимущества полипропиленового варианта

Полипропилен широко используется для изготовления обвязки, что объясняется его весомыми преимуществами, такими как:

• Простота монтажа – для его выполнения нужен специальный паяльник и запас ключей.
• Скорость работ – разводка отопительной системы всего дома изготавливается за 1–7 дней.
• Устойчивость к нагреванию – обеспечивается слоем тепловолокна, создающего своеобразный каркас и защищающего трубу от расширения при прохождении теплоносителя.
• Минимальная теплопроводность, в результате которой тепло, подающееся от котла к радиатору, не теряется.
• Стойкость к отложениям – из-за гладкости внутренней поверхности труб, которая отвечает ещё и за быструю циркуляцию теплоносителя.
• Большой срок эксплуатации, который составляет 40 лет. Материал выдерживает давление до 25 атмосфер.

Единственный недостаток полипропилена – в температурных ограничениях теплоносителя (до 95 ˚С).

Специфика обвязки полипропиленом

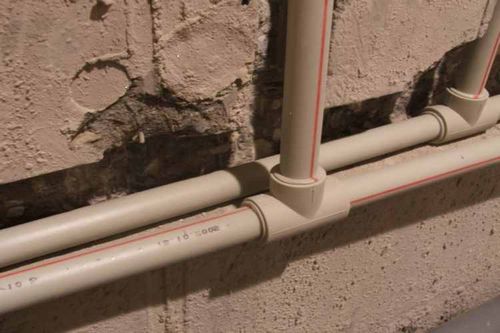

Соединяются полипропиленовые трубы пайкой или фитингами

С помощью полипропиленовых труб можно изготавливать контуры любой сложности. Соединять элементы отопительной системы нужно сваркой или фитингами. В первом случае понадобится специальный паяльник, насадки для труб разного диаметра и сноровка, а во втором – стандартные инструменты. Останавливая на последнем выбор, нужно помнить, что со временем места, соединённые фитингами, начнут подтекать.

Приступая непосредственно к сборке, важно заранее продумать строение системы таким образом, чтобы получилось минимальное количество соединений. В противном случае уменьшается коэффициент полезного действия котла, а сама она рискует дать течь. Также рекомендуется позаботиться о плавности переходов, так как они повышают её эффективность.

Выполняя обвязку газового котла, нужно соблюдать строительные нормы, согласно которым подвод газа к устройству должен осуществляться с помощью металлических труб. При этом соединять их непосредственно с генератором можно «американкой» или металлическим сгоном. Разрешено применять прокладки из паронита, так как они изготавливаются из негорючей смеси, не теряют своей формы при перепадах температур и отвечают за герметичность. Использование резины, пакли и фум-ленты запрещается.

Целесообразность жёсткого подключения объясняется требованиями техники безопасности при работе с газовыми приборами. Трубы и сопутствующие материалы должны быть устойчивы к огню.

Необходимые материалы и инструменты

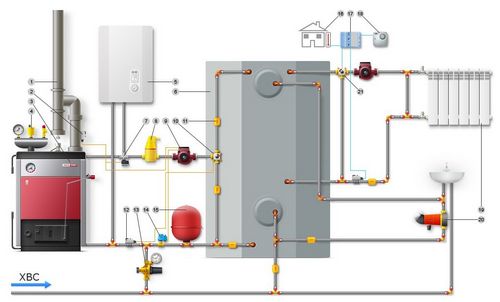

Правильная обвязка котла состоит из теплоаккумулятора, гидрострелки, циркуляционного насоса, полипропиленовых труб и соединений

Правильная обвязка состоит из:

• Теплоаккумулятора – он накапливает и сохраняет тепло и позволяет снизить затраты на обогрев помещения приблизительно на 5-10%. Его наличие предусмотрено требованиями безопасности.
• Гидрострелки, которая выполняет функцию стандартного распределительного механизма. Благодаря ей поступающий подогретый теплоноситель правильно направляется по системе. По такому же принципу работает система центрального отопления.
• Циркуляционного насоса – он устанавливается на каждый контур при наличии гидрострелки или в случае необходимости обогрева помещений с большой площадью.

Монтаж циркуляционного насоса лучше выполнять с байпасом и отсекающими кранами для того, чтобы в случае отключения электричества самостоятельно перевести систему на естественную циркуляцию.

• Полипропиленовых труб с уголками, фильтрами грубой очистки, кранами и иными комплектующими.

Дополнительно для монтажа могут понадобиться:

• Мерилон или другой утеплитель – он укладывается в местах прохождения труб отопления через несущие стены и обеспечивает защиту от механических повреждений и теплопотерь. Материал необходим и при условии вынесения расширительного бака в неотапливаемое помещение.
• Предохранительные клапаны, расширительный бак, датчик давления, топливный насос, краны для удаления воздуха и т. д.

Необходимые инструменты:

• Паяльник с насадками;
• Фитинги и специальные ключи.

Варианты монтажа

Условно все варианты обвязки делятся на 2 вида в зависимости от принципа прохождения теплоносителя по контуру – с естественной или принудительной циркуляцией.

Системы с естественной циркуляцией

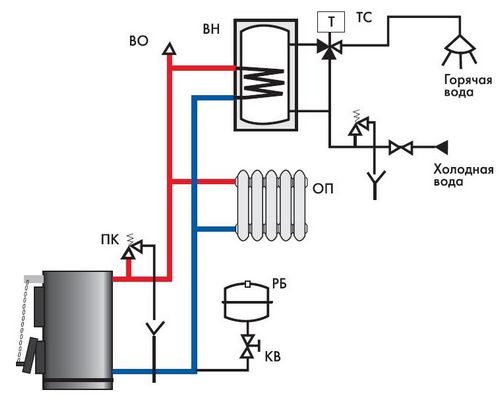

У систем с естественной циркуляцией отсутствует насос, а его функцию выполняет гравитация

Это простые и дешёвые контуры, которые легко устанавливаются благодаря отсутствию насоса. Его функцию выполняет гравитация, которая приводит в движение теплоноситель небольших отопительных систем в коттеджах или загородных домах. Обвязать напольный котёл полипропиленом таким способом проще, так как в этом случае система будет состоять из котла, расширительного бака и радиаторов, и иметь при этом ряд преимуществ:

• Лёгкость монтажа;
• Автономность работы благодаря отсутствию привязки к топливу или электричеству;
• Отсутствие необходимости специального обслуживания;
• Компактность;
• Надёжность ввиду отсутствия дополнительных устройств, периодически выходящих из строя;
• Доступность.

Единственные минусы обвязки с естественной циркуляцией – сложности с подбором труб. Оптимальный диаметр для них вычисляется путём произведения определённых расчётов.

Из-за невозможности регулировки она модернизируется – в неё встраивается циркуляционный насос, который и позволяет выполнять необходимые манипуляции.

Системы с принудительной циркуляцией

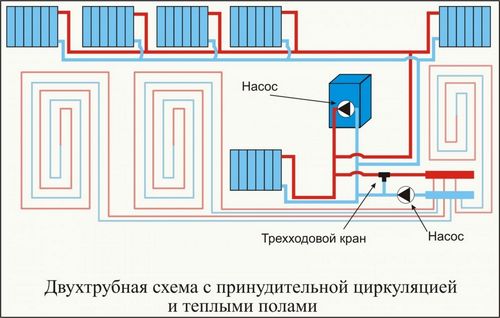

В системах с принудительной циркуляцией устанавливаются специальные устройства, которые обеспечивают движение теплоносителя

Это контуры, в которых теплоноситель движется благодаря специальным устройствам. Они удобны, так как позволяют устанавливать оптимальный режим отопления для каждого помещения, который будет поддерживаться автоматически. Работают они от электроэнергии, и это не единственный их недостаток.

• Они сложны в монтаже, так как предусматривают соединение нескольких устройств – для учёта давления и расхода и для распределения энергоносителя, когда выполняется обвязка настенного двухконтурного котла.
• Они требуют балансировки устройств.
• Их исправность нужно регулярно проверять.
• Элементы для таких систем стоят недёшево.

Упростить схему помогают первично-вторичные кольца. Устанавливая циркуляционный насос для равномерной подачи теплоносителя в каждом из них, можно избавить себя от необходимости монтажа устройств, обеспечивающих защиту и контроль над работой системы.

В домах с котлами мощностью свыше 50 кВт и системой «тёплых полов» при установке обвязки используют гидрострелки, благодаря которым все приборы обеспечиваются теплом в нужном объёме. Причём давление в разных местах системы компенсируется. Заменить гидрострелки можно коллекторами-гребёнками.

Аварийные схемы

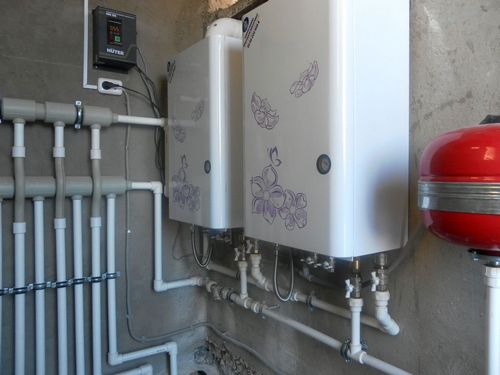

Обвязка двух котлов позволяет сохранять работоспособность системы даже при условии выхода из строя одного из них

Их целесообразно использовать при условии обвязки двухконтурных котлов, так как они отвечают за бесперебойную работу отопления в случае отсутствия электроэнергии или возникновения других форс-мажорных ситуаций.

Различают несколько эффективных вариантов таких схем:

• Установка бесперебойника для приведения в действие циркуляционного насоса. Но она имеет свои недостатки. Такое устройство может не сработать в нужный момент. К тому же, оно требует регулярного обслуживания – зарядки аккумуляторов.
• Монтаж гравитационного контура, который необходим для теплосъёма лишнего тепла. Он включается вслед за отключением насоса, но обеспечивает частичное отопление здания.
• Монтаж аварийного контура. Являясь частью системы отопления, он отвечает за бесперебойную работу гравитационного и принудительного контуров, но лишь при включённом насосе.

Также стоит рассмотреть схему обвязки двух котлов отопления в пределах одной системы. Выход из строя одного из них не повлияет на общую работоспособность.

Вариант работы с настенным котлом

Обвязка настенного котла имеет свои преимущества — к ней можно подключить бойлер и ‘тёплые полы’

Её преимущество в том, что к ней можно подключать «тёплые полы» и бойлер и выполнять для одноконтурного или двухконтурного котла. В последнем случае систему можно собирать по смесительной схеме, когда регулировка осуществляется горелкой и смесителем с сервоприводом, или по прямой, когда задействована только горелка.

Целесообразно включать в такую обвязку теплоаккумулятор, особенно в регионах, где действуют ночные тарифы. Он сможет нагревать воду ночью, используя дешёвую электроэнергию, а распределять её днём, когда та подорожает.

Монтируется теплоаккумулятор по типу гидрострелки – между прямой подачей и обраткой.

Видео-инструкция по обвязыванию котла отопления своими руками

Этот видеоролик поможет выполнить изготовление обвязки самостоятельно:

Обвязка котла полипропиленом – это обязательное условие успешного функционирования отопительной системы. Изготавливать её можно самостоятельно или с привлечением специалистов. Главное, чтобы монтажные работы выполнялись в соответствии с требованиями техники безопасности. Тогда можно уберечь и свой дом, и тепло, и собственные средства, которые тратятся на него.
