Обвязка котла отопления
Это дополнение к предыдущей статье о монтаже напольных котлов. Здесь будет подробно рассмотрена обвязка котла отопления.
Напоминаю, что мы рассматриваем процесс обвязки на примере газовых котлов. Тем не менее, аналогичный метод монтажа применяется и для напольных котлов, работающих на других типах топлива. Так что вы можете с уверенностью заменить «газовый» на название вашего котла и использовать материал этой статьи для его установки.
Итак, довольно «пышных фраз», переходим к практике.
Для чего нужна обвязка котла отопления?
На схеме показан котел и условно система отопления (радиатор):
Вот для связи котла и системы отопления либо котла и бойлера и служит обвязка котла отопления.
Но это не единственное назначение обвязки, а ещё следующее:
— Очистка от мусора, который мог попасть в трубопроводы, котел и в отопительные приборы при монтаже или изготовлении оборудования на заводе. Грязь будет мешать нормальной циркуляции теплоносителя ;
— Компенсация расширения теплоносителя в результате его нагрева, что может повредить систему, если не сделать определённого шага: не поставить расширительные баки. о чём вы, конечно же знаете, т. к. читали статью о них;
— Аварийная защита в случае превышения допустимого давления, которое может разрушить систему отопления, и нанести вред имуществу и самим людям, проживающим в доме;
— Контроль за состоянием системы (давление, температура);
— Удаление воздуха, который может проникнуть в систему при заполнении теплоносителем. Газы могут возникать в самой системе при реакции теплоносителя с элементами системы. Удалением воздуха и газов занимаются автоматический воздухоотводчик и краны Маевского на радиаторах;
Из чего состоит обвязка котла отопления?
Зная, что должна делать обвязка котла, мы можем легко догадаться, что входит в её состав, и подобрать соответствующее оборудование. Таковое оборудование находится непосредственно возле котла (на стенах и на полу котельной) и на нём:
1 — фильтр; 2 — циркуляционный насос; 3 — шаровые краны; 4 — расширительный бак; 5 — котел; 6 — манометр; 7 — воздухоотводчик; 8 — предохранительный клапан; 9 — блок подпитки-слива системы
Рассмотрим обвязку, начиная с обратки.
1. Теплоноситель подходит к циркуляционному насосу и попадает в фильтр:
— который стоит перед (!) насосом.
2. Насос, как видно по схеме, стоит перед котлом. По обе стороны от насоса шаровые краны, чтобы можно было поменять насос или почистить фильтр, не сливая теплоноситель из всей системы. Замена насоса довольно проста, т. к. он крепится накидными гайками.
Вообще, главное требование при монтаже котла – предусмотреть достаточно простой доступ к насосу и прочим элементам обвязки.
3. Между насосом и котлом расширительный бак. Расширительный бак можно ставить в любом месте системы, но предпочтительней так, как на схеме.
4. Дальше теплоноситель попадает в котел, нагревается и поступает в подающую трубу.
5. На выходе из котла обязательно группа безопасности. автоматический воздухоотводчик + предохранительный клапан + манометр. На котле может быть также термометр для контроля температуры в котле.
6. Шаровый кран со штуцером, на который можно надевать шланг и подпитывать систему от водопровода. Или слить теплоноситель из системы.
Перечисленное выше – это обязательные элементы, которые должны входить в обвязку котла.
В настенном котле есть все эти же устройства, только они уже внутри корпуса.
Если вы не знакомы с каким-либо из перечисленного оборудования, то найти о нём полную информацию можете в разделе про оборудование для отопления .
Схема обвязки напольного котла

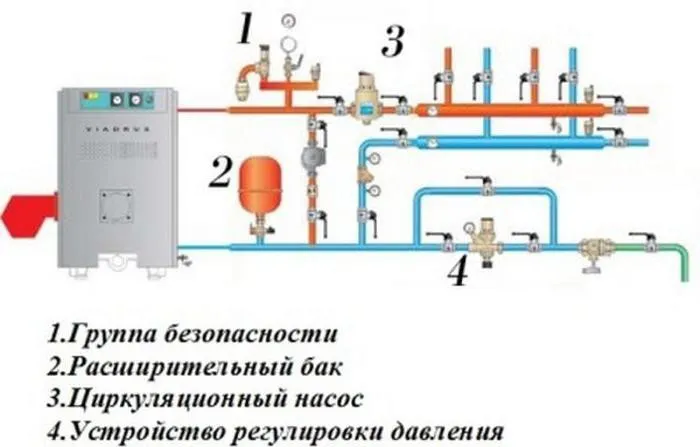

Вот схема обвязки напольного котла:
Все обязательные элементы на схеме есть, но это упрощённая схема. А вот схема реально используемая для монтажа:
В ней те же составные элементы плюс фитинги, без которых при монтаже не обойтись.
Если взять только участок присоединения к котлу, то наглядно детали для этого выглядят так:
1 — футерка; 2 – накидная гайка; 3 – ниппель; 4 – тройник для присоединения расширительного бака (бак находится в направлении красной стрелки); 5 – шаровый кран, к которому в направлении синей стрелки присоединяется циркуляционный насос; вверх идёт ещё один ниппель
Рекомендация: прежде чем монтировать на «натуре», разложите на полу или на столе все элементы и скрутите их меж собой (без подмотки) и убедитесь, что всё собирается и всё в наличии. Тогда вам не придётся бросать работу и бежать в магазин, докупать недостающее. Можно поступить ещё лучше: скрутить все эти элементы друг с другом при покупке.
Выполняя монтаж, мы уже используем лён и специальную пасту. Это пока что лучшее средство для уплотнения резьбы, что бы кто ни говорил в пользу других материалов… впрочем, это к теме статьи напрямую не относится.
Вот так делается обвязка котла отопления ; надеюсь, информации этой и предыдущей статей достаточно, чтобы выполнить монтаж напольного котла своими руками.
обвязка котла отопления
2013-2017 г. Copyright © Использование материалов сайта разрешено со ссылкой на vodotopim.ru
Правильная обвязка газового котла отопления – схема и фото
Самая простая схема обвязки газового котла отопления

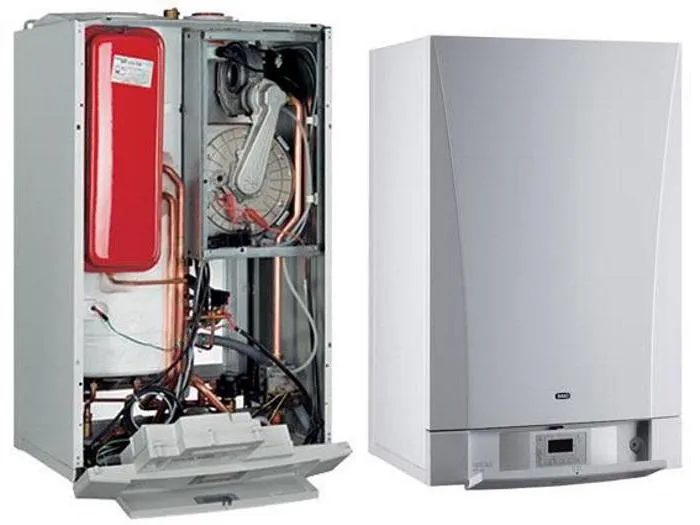

Самая простая обвязка газового котла отопления, схема которой представлена ниже, будет справедлива для газовых теплогенераторов. которые объединяют в своем корпусе сразу несколько устройств:
- Газовая горелка, которая сжигает подаваемый магистральный или сжиженный природный газ.
- Теплообменник газового котла, который нагревается горелкой и передает тепло сжигаемого газа теплоносителю.
- Встроенная в корпус котла группа безопасности.
- Встроенный в корпус котла расширительный бак – экспанзомат.
- Встроенный в корпус котла циркуляционный насос системы отопления.
Практически вся обвязка в этом случае состоит в подключении к котлу подающего трубопровода и трубопровода обратки.
Когда реализована такая обвязка газового котла отопления, схема будет рабочей сразу, как только вы повесили котел на стену и подвели к нему трубы системы отопления. Конечно, если у вас подведен магистральный газ или установлен газгольдер.
Если у вас установлен двухконтурный газовый котел. то подведя к его второму контуру холодную водопроводную воду, вы получите на выходе горячую воду для ГВС.
Схема обвязки с напольным одноконтурным газовым котлом
Какой будет схема обвязки для одноконтурного напольного газового котла. Фактически, она будет идентичной той, которую мы рассматривали выше. Только корпус котла будет «распотрошен» — все компоненты будут снаружи и будут стоять отдельно.

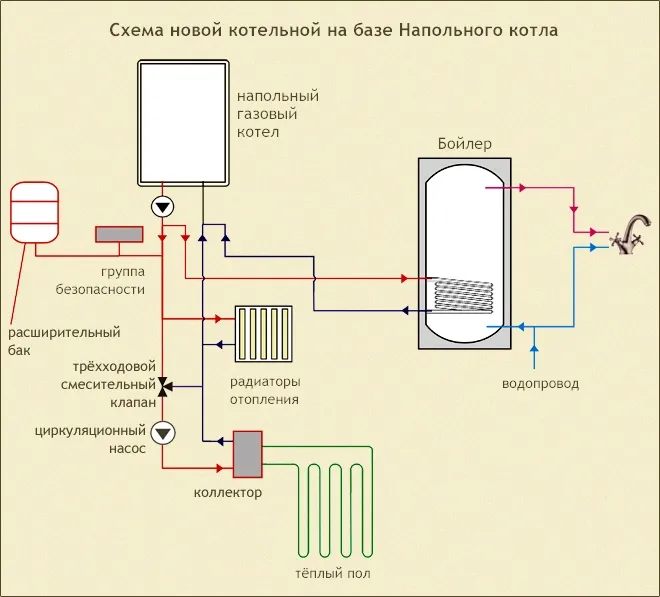

Получится, что в корпусе напольного одноконтурного газового котла будет только два компонента из списка выше:
Все остальные устройства будут находиться в самой котельной — это группа безопасности, расширительный бак и циркуляционный насос.

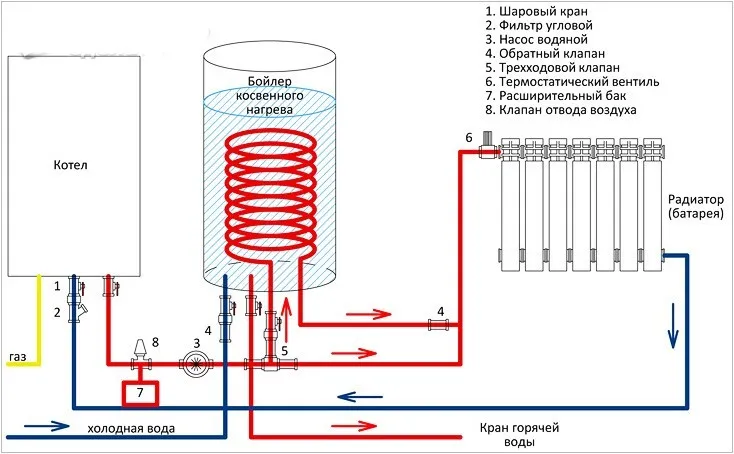

А в случае производства ГВС здесь роль «второго контура» будет выполнять БКН – бойлер косвенного нагрева.
То есть, система стала более «разбросанной», но формально сохранила все те же части, что и на схеме с двухконтурным газовым настенным котлом.
Все прочие атрибуты теплогенерирующего оборудования – дымоход. система подмеса воды и подающая газовая труба с датчиками и счетчиками – едины в любой схеме. То есть, могут конечно быть различными, уже не зависят от типа котла.
Еще по этой теме на нашем сайте:
- Правильная обвязка настенного двухконтурного газового котла – устройство, схема, подключение
Правильная, грамотная, качественная организация отопления дома способствует равномерному распределению тепла по всей жилой площади. Обвязка газового настенного котла с двумя.
- Обвязка настенного двухконтурного газового котла — фото и схемы
Простая обвязка настенного двухконтурного газового котла, фото которой вы видите на этой странице, может быть выполнена вашим мастером, а можете. - Обвязка двухконтурного котла отопления полипропиленом — схемы и фото
Самая простая обвязка двухконтурного котла отопления полипропиленом, схемы, фото и рисунки которой представлены на этой странице, может быть сделана своими. - Коаксиальная труба для газового настенного котла — установка с фото
Чтобы не тратиться на полноценный дымоход, вам понадобится коаксиальная труба для газового настенного котла. Установка, фото которой опубликовано на этой.Схема обвязки газового котла отопления и ее элементы
December 7, 2016
Котел отопления является устройством, в котором сжигается топливо и нагревается жидкий теплоноситель. Тепло еще надо подавать в водяные контуры радиаторов, теплого пола, бойлера и др. Здесь обязательно нужна схема обвязки газового котла отопления — все, что соединяет его с приборами в помещениях.
Назначение обвязки
- Поддерживание стабильного давления теплоносителя в системе.
- Удаление из жидкости воздуха, мешающего ее циркуляции. При образовании воздушной пробки прохождение воды через это место прекращается. В правильной схеме устанавливаются воздухоотводчики.
- Очистка теплоносителя от загрязнений. Механические примеси ухудшают работу оборудования. В связи с этим необходима установка фильтров для очистки.
- Компенсация температурного расширения жидкости. Чтобы жидкость не разрушила систему избыточным давлением, устанавливается бачок, компенсирующий расширение.
- Подключение в систему одного или более контуров.
- Накопление горячей воды при подключенном бойлере.
Простейшая схема с одним контуром
Самая простая схема обвязки газового котла отопления составляется в соответствии с его характеристиками и требованиями.
В обвязку также входит подключение подачи газа к горелке.
Обвязка газового котла отопления: схема, фото

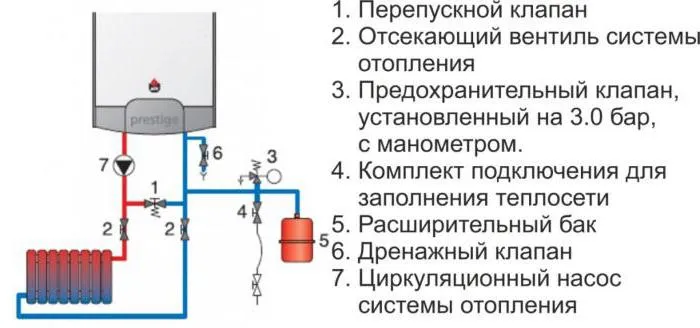

Простейшая система с одним контуром составляется в соответствии с его характеристиками и требованиями. С подающей стороны устанавливают обратный клапан и шаровой кран.
На обратной или нагнетающей трубе устанавливают насос для создания циркуляции жидкости, обеспечивающий равномерное распределение теплоносителя по комнатам. Перед ним подключается сетчатый фильтр, расположенный вниз отстойником. Перед входом жидкости в котел целесообразно установить фильтр тонкой очистки.
Ближе к котлу устанавливают расширительный бак закрытого типа. В нем находится мембрана, позволяющая сбрасывать лишнее давление при температурном расширении жидкости.
После насоса теплоноситель поступает по контуру на радиаторы. Более современной является развязка через коллектор — особый водосборник, от которого производится раздача жидкости по нескольким контурам. Его помещают в отдельный шкаф, из которого теплоноситель распределяется по трубопроводам.
Схема обвязки газового котла отопления содержит предохранительный клапан. При закипании теплоносителя от перегрева расширительный бак может не справиться со скачком давления. Последствия могут быть следующими:
- разрывы трубопроводов и протечки соединений;
- разрушение фитингов и труб;
- взрыв емкости котла.
Предохранительный клапан устанавливают как можно ближе к котлу, потому что в нем начинает расти давление.
На некоторых агрегатах устанавливаются группы безопасности, состоящие из клапана сброса, автоматического воздухоотводчика и манометра. Приборы вмонтированы непосредственно в водяную рубашку котла, но могут устанавливаться также на трубопроводах. На газовых и электрических котлах эти устройства могут быть заменены на другие, где при достижении критической температуры жидкости горелки или электронагреватели отключаются.
Вариантов подключения отопительного оборудования к котлам множество, но основой классификации является разделение на естественную и принудительную циркуляции.
Естественная циркуляция
Принцип действия основан на снижении удельного веса воды при нагревании. Горячая жидкость вытесняется холодной вверх, проходит через отопительные приборы, отдает часть тепла и возвращается на подогрев обратно в котел.
Монтаж подводящих и отводящих труб производится с наклоном как минимум 3 0. чтобы происходила естественная циркуляция и меньше скапливался воздух в системе.

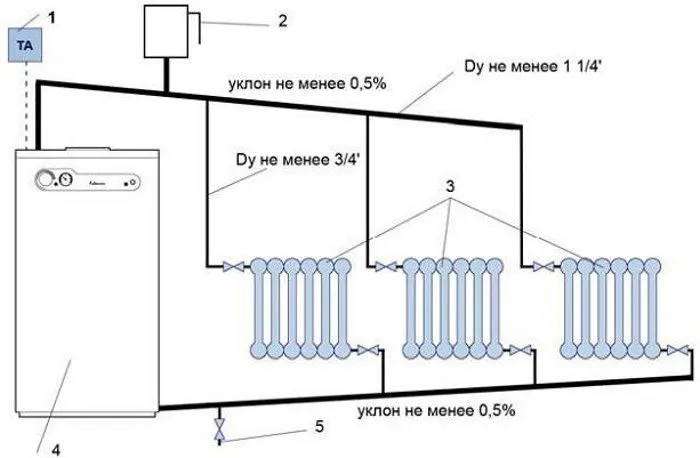

При естественной циркуляции обвязка газового котла отопления (схема ниже) делается так, чтобы радиаторы располагались выше подающего трубопровода.
Обратка идет сверху также с уклоном. При правильном монтаже и выборе диаметров труб естественная циркуляция по мощности почти не уступает принудительной.
- простота системы;
- легкость монтажа;
- бесшумность работы;
- долговечность.
Система подходит для обогрева небольшого дома с суммарной площадью помещений не более 100 м 2. К недостаткам относятся длительность прогрева помещений и невозможность температурного регулирования в отдельных помещениях.
Гравитационная схема применяется большей частью в небольших домах и на даче, при наличии всего одного контура отопления. Многочисленные трубы портят интерьер, если их не скрыть в стенах.
Принудительная циркуляция
Способ получил наибольшее распространение, поскольку насос интенсивно перекачивает через систему теплоноситель и эффективность отопления повышается на 30 %.
К достоинствам также относятся возможность регулирования температуры и небольшой расход труб при монтаже. Система все же обойдется значительно дороже, поскольку она сложнее и требует больше приборов. Установленные элементы требуют балансировки, а вся система — регулярного обслуживания. Кроме того, необходим источник электроэнергии.
Если установить комбинированную систему, она будет сочетать преимущества обеих предыдущих. Ее можно переключать в любой режим с помощью байпаса, установленного вместе с насосом. При этом работа отопления не будет зависеть от подачи электричества в дом.
Обвязка полипропиленом

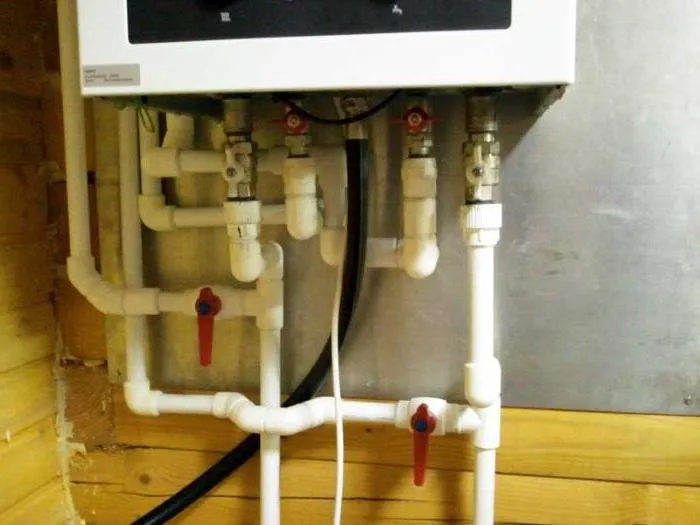

Пластиковые трубы пришли на смену металлическим повсюду, в том числе и для водопроводов. Для отопления используют многослойные армированные изделия, выдерживающие высокое давление. Благодаря соединениям пайкой получается монолитная обвязка газового котла отопления полипропиленом. Схемы создаются любой сложности и за короткое время.
Важно! Чем проще схема системы отопления, тем она надежней, а производительность выше.
В отличие от теплоносителя газ подключается к котлу через металлическую трубу с паронитовой прокладкой. Уплотнение герметично и не горит.

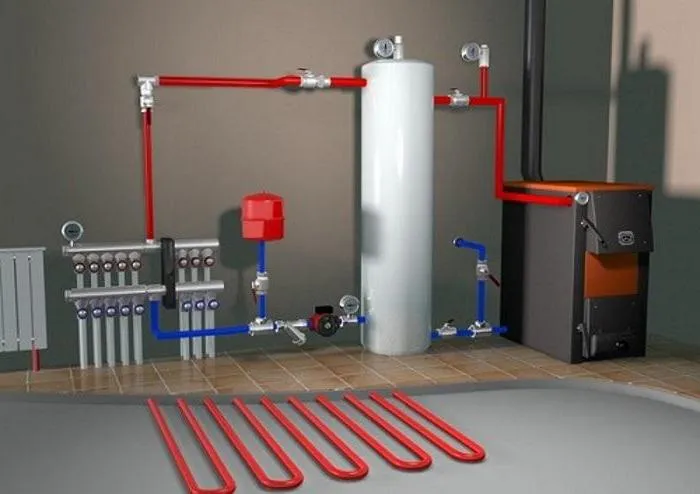

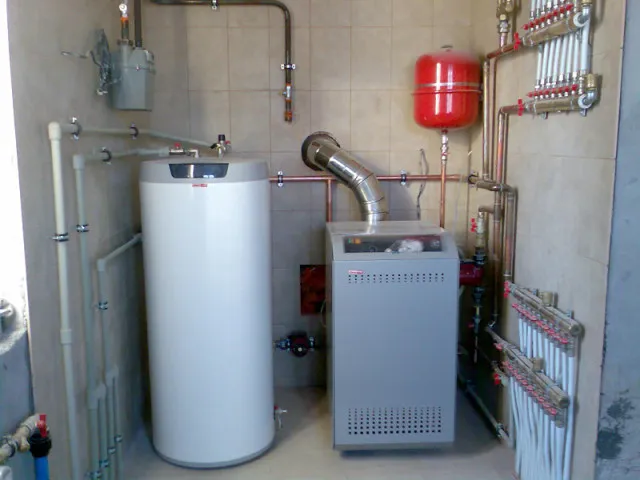

Обвязка напольного газового котла отопления: схема
Габариты обычного напольного котла небольшие, но для его установки вместе с обвязкой требуется много места. Все оборудование, включающее циркуляционный насос, колена, втулки, коллектор, краны и приборы сложно разместить компактно.
Большинство моделей выполняются одноконтурными, а для горячей воды требуется бойлер со всеми подключениями.
Система подачи горячей воды требует наличия отдельного насоса (при отсутствии центрального водоснабжения), расширительного бака и термостатического смесителя.
Газ к котлу необходимо правильно подключить. Для этого заказывается проектная документация, которую составляют специалисты. Ввод в дом газовой трубы производится при наличии устройства отключения при возникновении аварийной ситуации. Газ подключают специальные службы, использующие при этом специальные трубы, шланги и другое оборудование.

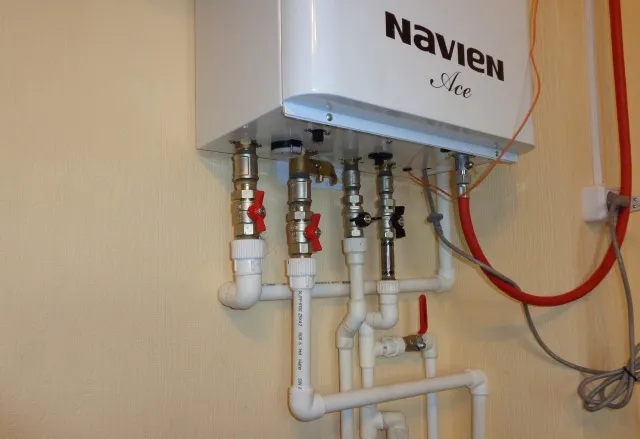

Монтаж настенного котла

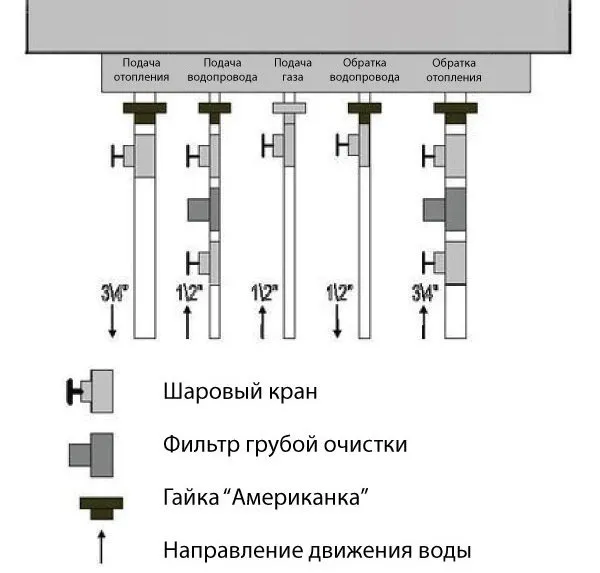

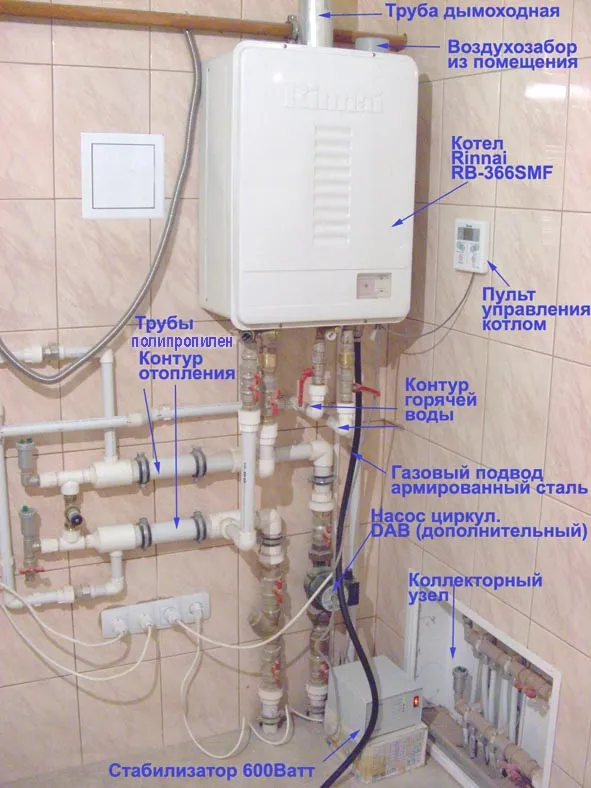

Котлы можно вешать на стену даже на кухне. Они занимают мало места. Обвязка настенного газового котла отопления (схема ниже) идет в комплекте и может быть даже встроенной в котел. Компактное расположение оборудование требует меньше места, но подобные модели сложней обслуживать.
Недостатком настенных котлов является небольшая мощность. Кроме того, устройства не работают без электричества, а естественная циркуляция теплоносителя для них применяется редко. С другой стороны, практически все котлы уже оборудуются электроникой и электричество для них необходимо. В местах с его нестабильной подачей можно поставить бесперебойный блок питания.

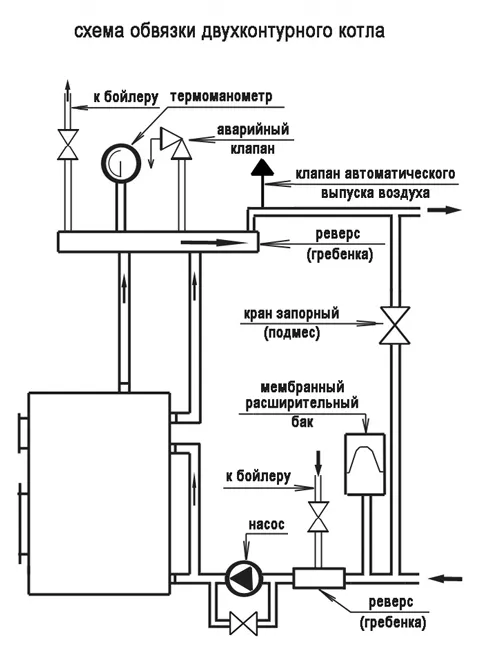

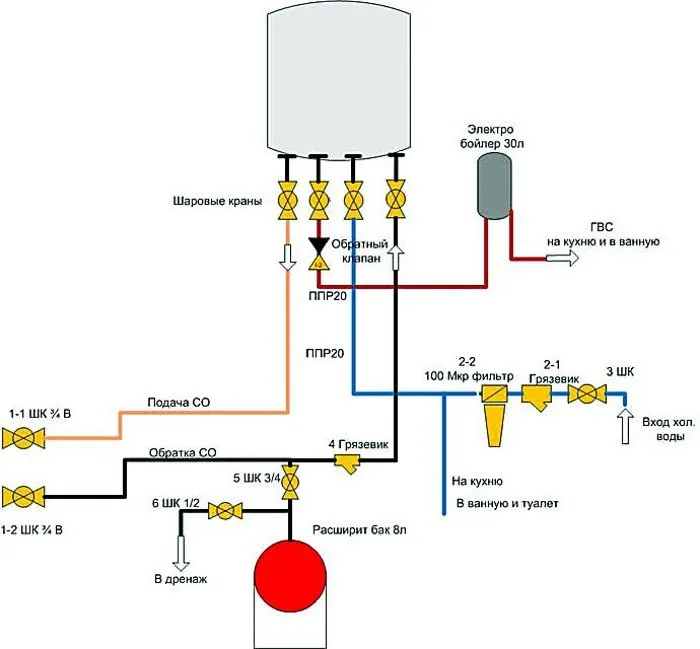

В большинстве настенных моделей предусмотрена обвязка двухконтурного газового котла отопления, схема которой позволяет снабжать дом горячей водой.
Недостатком двухконтурного варианта является отключение отопления во время потребления горячей воды. Это особенно заметно, когда мощность котла небольшая. Если ее достаточно, температура теплоносителя за пару часов снижается всего на несколько градусов. Это относится к домам с качественной теплоизоляцией и достаточным количеством радиаторов, обладающих тепловой инерцией.
Заключение
Схема обвязки газового котла отопления составляется в соответствии с его характеристиками и требованиями. Для дачи подходит система естественной циркуляции через один контур, а для большого дома — с принудительной и многоконтурной.
