Изготовление гидрострелки из полипропилена для системы отопления собственными руками

В ходе разработки отопительной системы для помещения, которое вы планируете поддерживать в комфортном, теплом и сухом состоянии, необходимо определиться с выбором устройства, обеспечивающего равномерное распределение воды по всем трубам и радиаторам. Рассматривая возможность создания «гидрострелки своими руками», вы можете самостоятельно решить эту задачу.

• Назначение гидрострелки
• Как работает гидрострелка
• Как сделать гидрострелку своими руками
• Установка
  • 4.1 Гидрострелка из полипропилена
  • 4.2 Обвязка с котлом
  • 4.3 Гидрострелка с коллектором
• Некоторые итоги

Назначение гидрострелки

Гидрострелки

Предназначение гидрострелки, или гидрораспределителя, делится на основную функцию и вспомогательные. Зависит это от конструкции прибора. Основная заключается в том, чтобы корректно распределять потоки теплоносителя. Необходимость в этом может возникнуть при следующих ситуациях:

• В отопительной системе, работающей от одного нагревательного прибора, и имеющей два или больше контуров, требующих разного расхода теплоносителя. Особенно, если второй контур больше основного. Увеличивать интенсивность работы котла в этом случае абсолютно нерентабельно. Это приведёт не только к необоснованному расходу топлива, но и значительно снизит срок службы нагревательного прибора. Не говоря уже о том, что в помещениях, отапливаемых основным контуром, будет попросту слишком жарко.
• В отопительной системе несколько разных контуров. Радиаторы, тёплые полы и так далее. Гидрострелка позволит работать им всем, не оказывая негативного влияния друг на друга, а при отключении одного из них, остальные продолжат свою работу без излишних нагрузок и термических ударов.
• В отопительной системе несколько контуров, каждый из которых работает при помощи циркуляционного насоса. Гидрораспределитель обеспечит их работу, независимо друг от друга.
• В отопительной системе несколько нагревательных котлов.
• Так же гидрострелка даёт возможность отключения одного контура, независимо от остальных. Например, чтобы провести какие-то ремонтные работы.
• Гидрораспределитель сглаживает теплоудары при запуске системы и аварийном отключении. Необходимое условие, если в системе есть чугунные элементы, которые из-за резких перепадов температуры могут прийти в негодность.

Вспомогательных функций всего две, но и они играют очень важную роль:

• Гидрострелка даёт возможность стравливать воздух из отопительной системы, через специально установленный клапан.
• Так же она служит накопителем для ржавчины, накипи и других видов отложений, которые благодаря ей же легко удаляются.

Как можно понять, гидрострелка своими руками вмонтированная в систему отопления – вещь очень полезная, позволяющая регулировать работу отопления и вовремя проводить ремонтные работы, без отключения котла.

Как работает гидрострелка

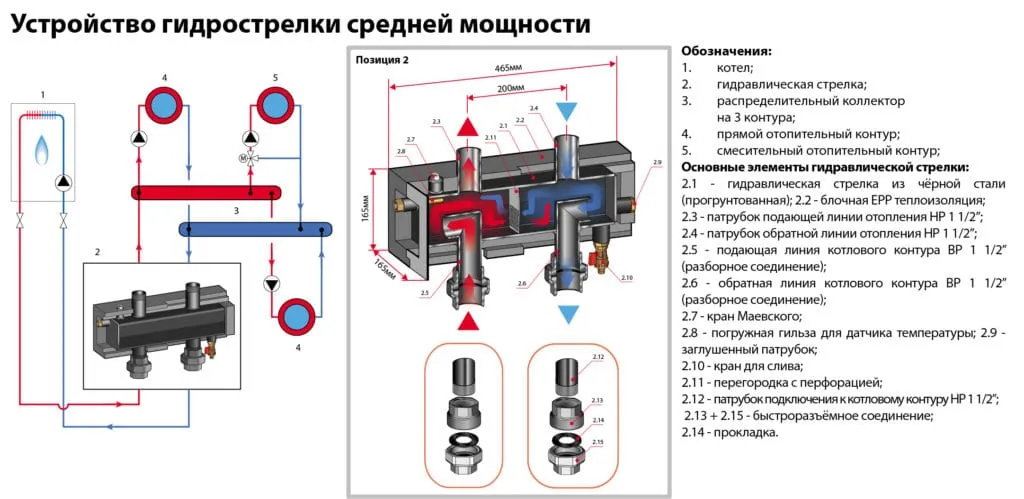

Схема устройства гидрострелки

Гениальность этого устройства в том, что все процессы смешивания в ней холодного и горячего потока происходят естественным образом, только по законам физики. И ещё в том, что основные свои функции она выполняет только при запуске системы и каких-либо нюансах, возникших во время работы. В остальное время она служит лишь как накопитель лишнего воздуха и вредных отложений. Правда, в большинстве случаев, так называемый, спокойный режим работы можно наблюдать не так часто. Добиться одинакового прогрева всех контуров достаточно сложно, так что наличие гидрораспределителя более чем оправдано.

Чтобы было понятно, приведём пример работы гидрострелки для отопления сделанной своими руками, во время первого запуска системы. После запуска обогревательного котла, холодная вода начинает циркулировать в трубах, подгоняемая циркуляционными насосами. Попадая в гидрострелку, более тёплая вода поднимается вверх, а холодная опускается вниз к котлу, где нагревается и вновь отправляется в систему. Согласитесь, всё довольно просто и вполне понятно. Но при всей этой простоте прибор сообщает системе следующие преимущества:

• Корректное давление в системе.
• Автоматическое распределение температурных потоков в нужном направлении.
• Сглаживание гидроударов.
• Отключение одного контура независимо от остальных.
• КПД нагревательного котла повышается, что приводит к экономии топлива.

Ну, и уже упоминавшиеся воздушный клапан и кран для слива отходов.

Как сделать гидрострелку своими руками

Чертежи гидрострелок легко можно сделать самому, но перед этим необходимо высчитать её размеры. И основным, от которого пойдут все остальные, является диаметр трубы. Вычисляется он по формуле: D=49*√W: Δt

• W – мощность котла.
• Δt – разность температур.

Дальше, как уже и говорилось, пляшем от полученного размера диаметра. Длина трубы под гидрострелку должна быть равной не меньше шести диаметров, а между патрубками 2-3 диаметра. Получив все эти цифры можно смело рисовать схемы и чертежи, по которым и будем собирать прибор.

• Теперь следует подобрать саму трубу. Идеальным вариантом будет труба из нержавейки, но она требует особых навыков сварочного дела. Поэтому можно взять и простую металлическую трубу с толщиной стенки не меньше 4 мм.
• Согласно схеме в ней сверлится нужное количество отверстий. Одно для подключения к котлу, остальные на подачу теплоносителя на контуры.
• Сверху приваривается заглушка с отверстием под воздушный клапан.
• Снизу заглушка с отверстием под сливной кран.
• В боковые отверстия ввариваются резьбы, к которым впоследствии подсоединяются трубы.
• Для того чтобы выявить наличие трещин или некачественных сварочных швов внутрь заливают воду и проверяют на наличие протечек.
• Внешняя обработка включает в себя шлифовку сварочных швов и покраску.

Осталось вмонтировать гидрострелку в систему отопления, ещё раз проверить все стыки и соединения, залить внутрь воду и запустить нагревательный котёл.

Установка

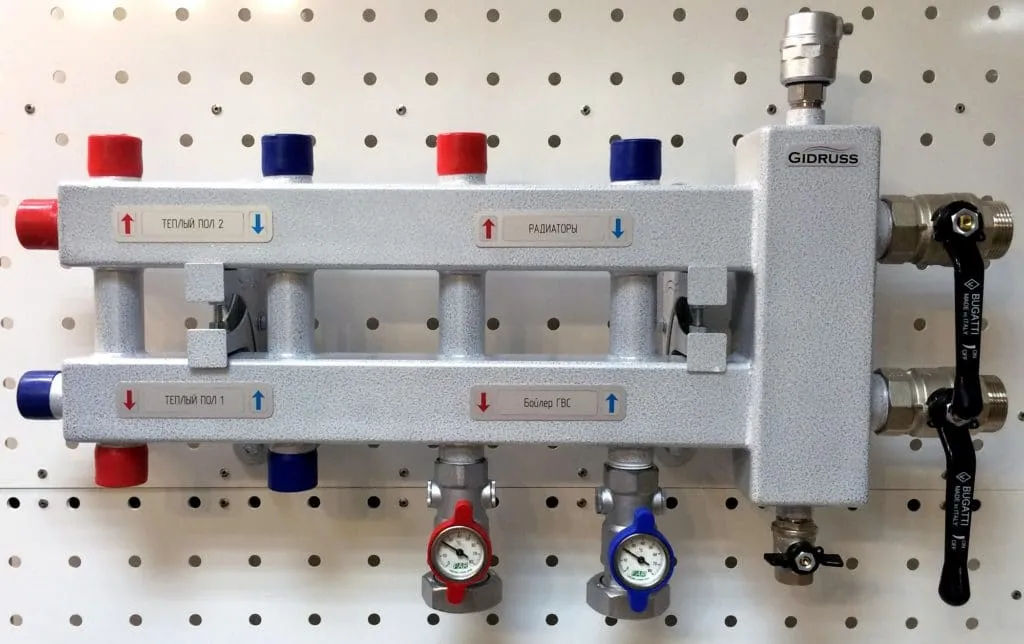

Гидрострелка с коллектором

Описанный в предыдущем разделе вариант прибора не единственный. Гидрораспределитель сделанный своими руками может быть не только вертикальный, но и горизонтальный и даже установленный под углом. Всё зависит от места, куда вы его планируете установить и от размеров самого прибора. Единственное неизменное правило для всех вариантов – это воздушный клапан должен быть в самой верхней точке, а сливной кран в самой нижней. Больше никаких принципиальных нюансов нет.

Гидрострелка из полипропилена

Как заявляют производители, полипропиленовые трубы по долговечности не уступают, а порой и превосходят трубы металлические. Что ж, поспорить с этим трудно, а значит использовать этот материал для изготовления гидрострелки, начали практически одновременно с его появлением. Сделать это не сложнее, а если судить по весу материала, то и легче.

В зависимости от конфигурации гидрораспределителя понадобится:

• Полипропиленовая труба соответствующего диаметра.
• Тройники, количество которых зависит от количества отопительных контуров.
• Две торцевые заглушки.

Алгоритм сборки гидрострелки из полипропилена, мало чем отличается от сборки металлического. Основные элементы все те же самые, поменялся только материал. Однако следует учитывать, что не во всякую систему отопления можно вставить подобный гидрораспределитель. Полипропилен способен выдержать довольно высокие температуры, но при использовании твёрдотопливного котла, может возникнуть ситуация, когда температура воды повысится до таких показателей, которые просто-напросто расплавят полипропилен. Случаи эти в большинстве своём связаны с аварийной ситуацией, но рисковать, всё-таки не стоит.

Обвязка с котлом

Можно нарисовать красочную схему с множеством стрелочек и красивых символов, но это настолько просто, что и нескольких слов будет достаточно. Распределитель подсоединяется к котлу при помощи патрубка, через который поступает нагретая вода. В гидрострелке она поднимается вверх и через верхнее отверстие уходит к радиаторам. Оттуда по обратному контуру поступает к нижнему патрубку распределителя и перемешивается с котловым контуром. Таким образом, осуществляется постоянная циркуляция воды.

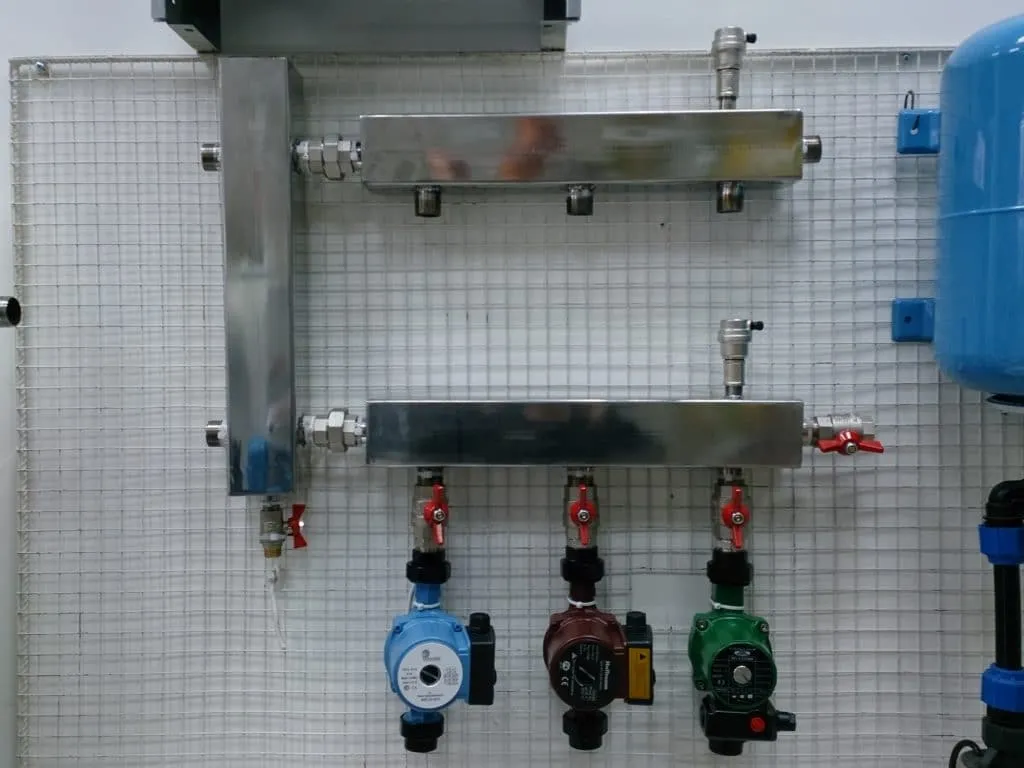

Гидрострелка с коллектором

Коллектор необходим в системе, где предусмотрены несколько разных отопительных контуров. В этом случае гидрострелка изготавливается по упрощённому варианту, а все патрубки, распределяющие воду по контурам, монтируются к коллектору. Подающие сверху, обратки – снизу. Тот же принцип соединения коллектора и гидрострелки. Горячая вода из котла идёт через верхний патрубок. Холодная в котёл – через нижний. Схема и в этом случае вполне понятна и сборка её не представляет никаких трудностей, хотя времени потребуется значительно больше.

Некоторые итоги

Любые работы строительного направления, в которые входит и установка системы отопления, требуют тщательной планировки. Про то, как просчитывать уклон стены или высоту потолков, распространяться как-то не к месту, а вот повторить основные принципы установки гидрострелки для отопления, весьма полезно.

Первое, что надо продумать – а нужна ли напрягаться самому? Если вы в состоянии смастерить её не привлекая специалистов со стороны, то дело стоит свеч. В противном случае, необходимо просчитать, во сколько она вам обойдётся. Порой будет проще купить уже готовую от заводского производителя, чем вызывать одного, а то и нескольких мастеров, покупать необходимые материалы и оплачивать это всё по отдельности. Тем более что подобрать гидрострелку в магазине, соответствующую вашим потребностям, ничего не стоит.

Второе и последнее. Если вы всё-таки решили делать этот нужный прибор самостоятельно, внимательно изучите, как правильно и качественно это сделать. И только после этого приступайте к работе с соблюдением всех правил техники безопасности.
