Сравнение однотрубной и двухтрубной систем отопления для одноэтажного дома: особенности и выбор варианта, включая отопление ленинградкой

На сегодняшний день существует множество вариантов систем отопления, что позволяет каждому владельцу дома определиться с выбором подходящего варианта. Для каждого конкретного дома подбирается оптимальная система отопления, учитывая разнообразные факторы, включая планировку помещений, общую площадь, этажность и другие параметры… Если рассматривать вариант одноэтажного дома, например, с отоплением в стиле «ленинградка», выбор системы будет основываться на особенностях данного типа строения.

Самой простой и наиболее экономичной отопительной системой, имеющая особую популярность, особенно в советское время, является однотрубная система отопления «Ленинградка», которая идеально подходит для одноэтажного дома. Хотя некоторые проектировщики применяют ее и для двухэтажного коттеджа. Эта система позволит владельцу самостоятельно обогревать и обслуживать свое жилье. Отчего он становится независимым от центральной отопительной системы.

Простота конструкции и монтаж основывается на принципе разводки магистрали, где все отопительные приборы располагаются
последовательно. Отопительная система Ленинградка делится по способу монтажа на горизонтальную и вертикальную схемы, которые в свою очередь могут иметь нижнюю или верхнюю разводку. Основными элементами системы являются котел, расширительный бак, трубы и радиаторы. Поэтому ее можно смонтировать самостоятельно при наличии некоторых навыков, а также необходимых материалов и инструментов.
Экономичность этой системы заключается в значительном сокращении расхода труб (их нужно практически вдвое меньше по сравнению с двухтрубной системой). Она отлично работает с различными отопительными приборами, такими, как электрический котел, напольный или настенный газовый котел, кирпичная печь, отопительная печь из металла, которая работает на угле, дровах, торфяных брикетах и др.

• 2 Схема устройства системы Ленинградка
• 3 Модернизация «Ленинградки»
• 4 Особенности монтажа отопительной системы
• 5 Горизонтальная и вертикальная система отопления
• 6 Группа безопасности системы «Ленинградка»

Преимущества и недостатки системы

Преимущества отопительной системы «Ленинградка» заключаются:

• в простоте и доступности;
• в невысокой цене;
• возможность ремонта;
• бюджетный и достаточно простой монтаж, которым можно выполнить самостоятельно;
• минимальная трудоемкость работ;
• возможность приобрести отдельные недорогостоящие элементы системы;
• возможность провести подающую трубу, как над полом, так и под ним;
• малое количество выглядывающих труб позволяет сохранить эстетичность помещений;
• подающую трубу можно прокладывать под дверными проемами;
• по желанию владельца можно установить систему «теплый пол».

Важно помнить, что в помещении, которое будет последним в цепи магистрали, отопительные приборы должны иметь больше секций для увеличения теплоотдачи, так как вода в магистрали уже достаточно охладится. Это позволит улучшить обогрев в крайнем помещении.

К недостаткам системы можно отнести:

• Необходимость использования сварочного аппарата и умение им пользоваться.
• Для улучшения циркуляции, нужно увеличивать давление внутри системы.
• В горизонтальной однотрубной отопительной системе «Ленинградка» нельзя вмонтировать полотенцесушители и водяной «теплый пол».
• Не достаточно эстетичный вид в интерьере помещения из-за наружных труб, имеющих большой диаметр.
• Наличие участка вертикального стояка.
• Существуют ограничения по общей длине магистрали или стояка.
• Обязательно проверить герметичность соединений в местах сварки после проведения монтажа.
• Неравномерная теплоотдача всех подключенных радиаторов, которую можно выправить с помощью увеличения количества секций на последних батареях.
• В случае применения металлических труб в магистрали, демонтаж станет достаточно проблематичным.

Преимущества отопительной системы Ленинградка

Положительные стороны, которые имеет ленинградская система отопления, значительно превышают ее недостатки. Как показала практика, основные отрицательные характеристики Ленинградки представляли проблемы только на начальном периоде ее применения. Современные технические средства позволяют легко их устранить, в результате чего данная отопительная система получила широкое распространение. Особенно востребован такой вариант обогрева помещений в частных домах.

• доступная стоимость отопительного оборудования. Для создания магистрального трубопровода требуется меньше материалов, чем при обустройстве двухтрубной системы, имеющей более сложную конструкцию. В итоге экономится значительная сумма средств, если выбран монтаж отопления Ленинградка;
• современные теплоизоляционные материалы и новейшие технологии позволяют легко и быстро решить проблему, связанную с потерей тепловой энергии;
• для повышения эффективности работы системы дополнительно устанавливают балансировочные вентили, шаровые краны, воздухоотводчики, термостатические датчики;
• в настоящее время для однотрубных систем разработали схему последовательной подачи теплоносителя, что позволяет регулировать уровень нагрева каждого радиатора в отдельности;

Исходя из информации об однотрубных отопительных конструкциях, с учетом их преимуществ и недостатков, каждый владелец недвижимости может принять решение относительно целесообразности использования данного способа обогрева. Установить систему Ленинградка в частном доме несложно, это можно сделать даже своими руками.

Схема устройства системы Ленинградка

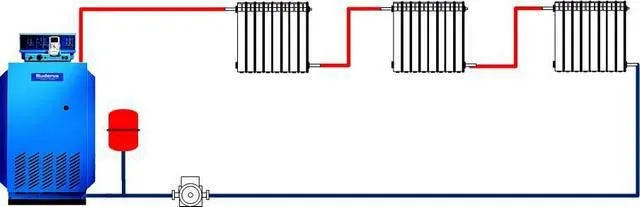

Традиционная однотрубная система имеет достаточно простую конструкцию. Подающая линия прокладывается от нагревательного котла. К ней подключается нужно количество радиаторов. Горячая вода или антифриз движется через все батареи или радиаторы, по ходу охлаждаясь. Затем по трубе обогрева теплоноситель возвращается к котлу, образовывая замкнутую систему циркуляции, которая бывает естественной и принудительной.

Ленинградка имеет следующие составные элементы:

• расширительный бачок;
• газовый котел;
• радиаторы отопления;
• различного диаметра трубы (для подводки и стояка).

Дополнительные элементы системы:

• термостатические клапаны;
• вентили — балансировщики;
• шаровые краны;
• байпасы.

Система отопления из двух труб

Обратите внимание! Принцип работы такой конструкции несколько отличается от вышеописанной. В отоплении открытого типа при нагреве теплоноситель начинает подниматься по стояку и транспортироваться до радиаторов, отдавшая тепло жидкость возвращается к котлу через обратку.

Своё название двухтрубная система получила через соединение батареи с двумя трубопроводами, верхним подающим и нижним обратным. Главными достоинствами подобной обвязки считаются:

• Равномерный прогрев всех отопительных приборов в жилом доме не зависимо от этажа. Для регулирования температурных показателей в отдельном помещении на батареи необходимо устанавливать терморегулятор.
• При использовании полипропиленовых труб в указанной системе обогрева нет надобности устанавливать мощное оборудование. Здесь жидкость перемещается самотёком, при слабом напоре воды в контур монтируют маломощный насос.
• Использование байпаса и запорной арматуры позволяет проводить замену или ремонт вышедших из строя радиаторов отопления.

Как можно понять двухтрубная схема намного эффективнее ленинградки, но и у этой системы есть слабые места. Одним из её недостатков считается сложность сборки контура и необходимость в использовании многочисленных деталей. В связи с этим монтаж двухтрубного контура обойдётся намного дороже от установки однотрубного аналога.

Что выбирать каждый потребитель вправе решать самостоятельно. Так однотрубная обвязка хорошо себя показала в эксплуатации для небольшого загородного дома или многоэтажной постройки до 5 этажей. В остальных случаях рекомендовано выбирать двухтрубную систему. Если возникли вопросы по монтажу или составлении схемы отопления оставьте заявку на сайте или позвоните по номеру (мастер по отоплению Дмитрий)

Модернизация «Ленинградки»

Стандартная однотрубная система может быть оснащена радиаторными регуляторами, клапанами — термостатами, шаровыми клапанами и вентилями для балансировки. Эти дополнения позволяют качественно улучшить уровень отопления.
Система позволяет контролировать температурный режим и экономит расход тепла, ограничивая теплоотдачу во временно неиспользуемых или нежилых помещениях. В помещениях, которые редко используются, можно уменьшить температуру или не использовать вообще, хотя рекомендуется оставлять минимальное тепло для поддержания помещения. Или же повышать температуру, например, в детской комнате или в спальне. Усовершенствованная система отопления позволяет регулировать отдельный отопительный прибор, не меняя температуры на последующих приборах.

Также рекомендуется на радиаторах установить краны на байпасах, что позволит заменять или ремонтировать каждый отдельный прибор без отключения всей системы.

Для большего контроля над системой и регулирования на отдельно взятом радиаторе, а также для лучшего продвижения теплоносителя устанавливаются циркуляционный насос и дополнительные вентили у каждой батареи. Благодаря чему можно демонтировать отдельно взятую часть магистрали и отремонтировать ее без полного отключения всей системы. Получается однотрубная система, имеющая элементы управления протоком теплоносителя. В этом случае конструкция магистрали становится немного дороже.

Плюсы и минусы «ленинградки» и рекомендации к применению

Описанная выше однотрубная система отопления частного дома ленинградка и ее возможные варианты имеет большую популярность, подтверждаемую хорошими отзывами. Эта схема отопления может применяться как в многоэтажных домах, так и в небольших частных домах, дачах и коттеджах.

Основные плюсы системы на основе практики ее применения:

• система легко и просто монтируется;
• не нуждается в дорогостоящем оборудовании;
• возможна регулировка нагрева батарей;
• хорошо вписывается в интерьер двухэтажного дома;
• легко прячутся магистральные стояки;
• надежна в работе (при правильном проектировании);
• может работать как «самотечная» система (правильный расчет и грамотный монтаж).

При достаточно большом числе практических преимуществ система отопления ленинградка без насоса или с ним, имеет и некоторые недостатки. Как скажутся эти недостатки на окончательном выборе схемы отопления решать владельцу, но эти минусы есть:

1. некоторая неравномерность в нагреве батарей, особенно первых и последних;
2. при горизонтальной системе невозможно подключить «теплый пол»;
3. обычно требует принудительной циркуляции, особенно для двухэтажного дома.

Полезные советы для выбравших схему «ленинградка»:

• монтаж подающей трубы должен обеспечить уклон;
• если применяется комбинированная разводка (вертикальная и горизонтальная), то использование циркуляционного насоса обязательно;
• для компенсации неравномерного нагрева можно подобрать количество секций (уменьшить для первых и увеличить для последних батарей);
• общая длина контура рекомендуется при «самотечном» варианте до 30 метров;
• для плавной регулировки нужно применять только краны игольчатого типа;
• если грамотно сделать проект и монтаж, то схема отопления система ленинградка, при своей простоте и относительно низких затратах, будет работать не хуже сложной отопительной системы.

Особенности монтажа отопительной системы

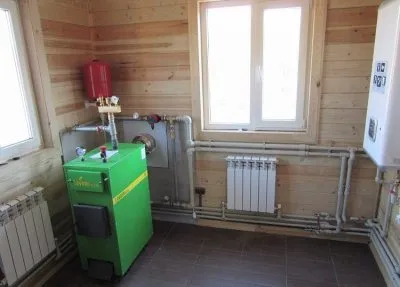

Ленинградка устанавливается просто, если соблюдать последовательность монтажа:

• Труба, имеющая диаметр в полтора или два дюйма, должна укладываться строго по периметру помещения и всего здания от котла, а затем она замыкается на нем.
• Немного отступив от котла, производится технологическая врезка, где к основной линии магистрали будет дополнительно присоединена вертикальная труба.
• К этому отрезку, в его верхней точке, крепится расширительный бачок, что позволит создавать в системе оптимальное давление антифриза или воды.
• После этого подключаются батареи и радиаторы, которые также врезывают в магистральную трубу.

Их могут присоединить двумя способами:

• нижнее подключение (осуществляется к патрубкам снизу);
• полнопроходное подключение (производится по диагонали).

Система Ленинградки работает за счет разности плотности теплоносителя, то есть горячая вода, попавшая в радиатор, будет стремиться вверх, тем самым она вытесняет остывшую воду. Благодаря постоянным процессам нагрева и остывания в системе отопления, осуществляется непрерывная циркуляция. Также необходимо трубы нагрева проводить под небольшим углом, таким образом, происходит улучшенное продвижения теплоносителя. Это касается как одноэтажных, так и двухэтажных домов и квартир.

Ленинградка: система отопления частного дома, особенности схемы и сфера применения

Ленинградка – это однотрубная система индивидуального отопления дома, в основу которой заложен принцип разводки магистрали, на которой последовательно располагаются приборы отопления.

Функцию теплоносителя выполняет либо подогретая вода, либо антифриз. Ленинградка может монтироваться как по вертикальной, так и по горизонтальной схеме магистрали, по верхней либо по нижней разводке.

C выбором следует определиться еще на стадии проектирования здания и заложить схему в проект.

Как правило, данная система ленинградка отопления используется в индивидуальном жилье, отдельно стоящих строениях, не превышающих высоту двухэтажного дома.

При огромном желании, незначительных навыках и наличии требуемых материалов монтаж можно провести самостоятельно.

Горизонтальная и вертикальная система отопления

Схема отопления частного дома с горизонтальной разводкой, имеет несколько вариантов. Магистраль можно уложить как в пространстве пола, так и по самому перекрытию пола. При закладке в пол, магистраль теряет тепло. Во избежание потерь, трубы нужно теплоизолировать. Важно помнить, что подающая труба обязательно монтируется под уклоном для беспрепятственной циркуляции теплоносителя. Все отопительные приборы нужно крепить на одном уровне.

На каждый радиатор или батарею устанавливается кран Маевского, с помощью которого из отопительной системы удаляется воздух.

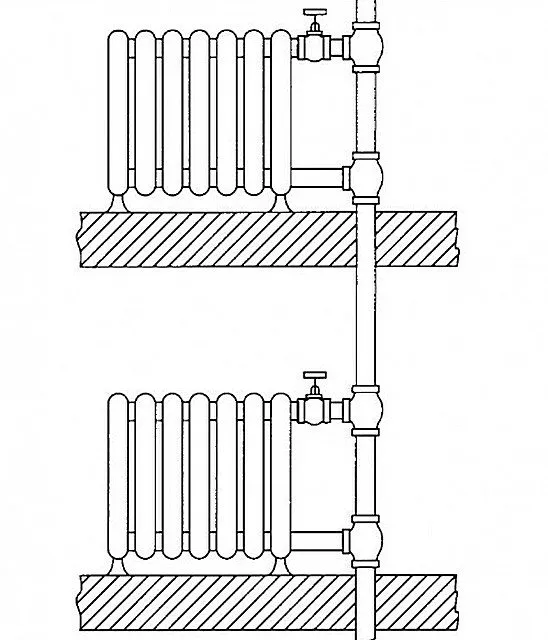

Вертикальная разводка системы позволяет работать более эффективно, при условии, если подключен циркуляционный насос. Так как принудительная циркуляция воды или антифриза позволяет достигать быстрого прогрева даже при небольшом диаметре магистральной трубы.

Рассчитывая вертикальную гравитационную схему необходимо предусмотреть, чтобы трубы были большого диаметра. Это обеспечит необходимую пропускную способность отопительной системы в целом. Монтировать трубы нужно под небольшим углом для лучшего осуществления циркуляции.

Система отопления ленинградка: схема и рекомендации по монтажу

При строительстве любого загородного дома перед владельцем, так или иначе, обязательно встает проблема – как решить вопрос с отоплением. Несмотря на наличие инновационных способов обогрева жилья, считается наиболее удобным и остается самым популярным подход с организацией водяного отопления, с подключением к газовому, твердотопливному или электрическому котлу.

А вот уже какую систему выбрать из имеющихся – вопрос, во многом зависящий от размеров здания, этажности, расположения помещений и степени их термоизоляции, других факторов, в том числе – и финансовых возможностей владельцев жилья. Но если дом небольшой, то, наверное, самым экономичным решением будет система отопления ленинградка, как с точки зрения расхода материалов, так и с позиций простоты проектирования и скорости монтажа. Причем, если хозяин дома имеет некоторые навыки работы в области сантехники, ему, скорее всего, удастся справиться с такой задачей и самостоятельно.

Что из себя представляет система отопления «ленинградка»

Во-первых, откуда пошло само название – «ленинградка»? Поговаривают — это следствие того, что подобная система была впервые применена в строительных организациях Ленинграда. Впрочем, с таким безапелляционным утверждением очень трудно согласиться – система отопления настолько проста, что просто не могла не использоваться в любых других регионах. Возможно, в городе на Неве были разработаны какие-либо технические регламенты, которые затем распространились на всю страну? Но так или иначе, в период массового городского строительства, особенно в домах барачного типа и в одно – двухэтажных зданиях социального назначения, эта система отопления стала превалирующей. Это объяснялось предельной ее простотой и максимальной экономичностью – придумать что-нибудь дешевле, наверное, попросту невозможно.

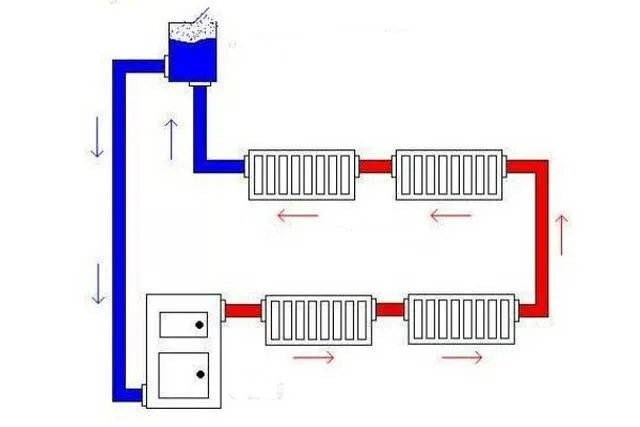

Итак, «ленинградка» — это однотрубная система отопления, в которой теплообменники расположены на одной закольцованной линии последовательно, словно «нанизанные» на нее.

Таким образом, теплоноситель по пути от котла (или от ввода центрального отопления) последовательно проходил по всем радиаторам, от начала до конца. Понятно, что постепенно он терял температуру нагрева, поэтому, в теории, радиаторы, расположенные ближе к котлу, всегда более горячие, нежели расположены дальше, в особенности – последние в линии.

Такая система может работать как при естественной циркуляции (как показано на рисунке выше), так и с созданием принудительного перемещения теплоносителя (схема ниже). На схему размещения радиаторов отопления это особо не влияет.

Подобная разводка радиаторов чаще всего применяется в одноэтажном строительстве – когда все батареи отопления расположены на одном уровне. При этом магистральная труба, закольцовывающая контур от котла, всегда размещена вдоль пола. Кстати, это дает возможность без особых хлопот расположить ее скрытно, задекорировав напольным покрытием.

Впрочем, «ленинградка» может быть вполне оправдана и в двухэтажном доме (в интернете можно встретить схемы разводки даже на три этажа). Правда, в этом случае отопление потребует обязательно принудительной циркуляции – естественный подъем теплоносителя на значительную высоту создать — достаточно проблематично, так как требуется котел большой мощности, очень точный расчет диаметров труб на вертикальных и горизонтальных участках. А в этом случае рентабельность подобного подхода будет вызывать сомнения – проще врезать в контур циркуляционный насос нужной производительности.

В этом случае, кстати, не будет иметь особого значения и то, какой расширительный бачок будет использоваться. «Ленинградка» с принудительной циркуляцией хорошо вписывается и в закрытую, и в открытую систему отопления. Если контур устроен по закрытому принципу, герметично, то в качестве теплоносителя может использоваться и обычная вода, и специальные антифризы (подробнее об этом – в отдельной статье портала).

На рисунках, в качестве примера, показаны самые упрощенные схемы, которые на практике применяются чрезвычайно редко. Причина тому есть – она станет понятна после ознакомления с основными достоинствами и недостатками «ленинградки».

Достоинства и недостатки системы отопления «ленинградка»

Система «ленинградка» являет собой классический пример максимальной экономии на материалах и трудозатратах. Так, к ее основным достоинствам относятся:

• Расход труб при монтаже ленинградки более, чем на 30% ниже, чем у других схем разводки.
• Исходя из первого – объем монтажных работ также существенно ниже.
• Система обладает достаточно высокой универсальностью – подходит для одно- и двухуровневых зданий. Меняются лишь некоторые элементы ее оснастки.

• Система надежна в эксплуатации – один раз правильно настроенная, будет работать безо всяких сбоев.
• «Ленинградка» не требует какого-либо дорогого распределительного или управляющего оборудования.

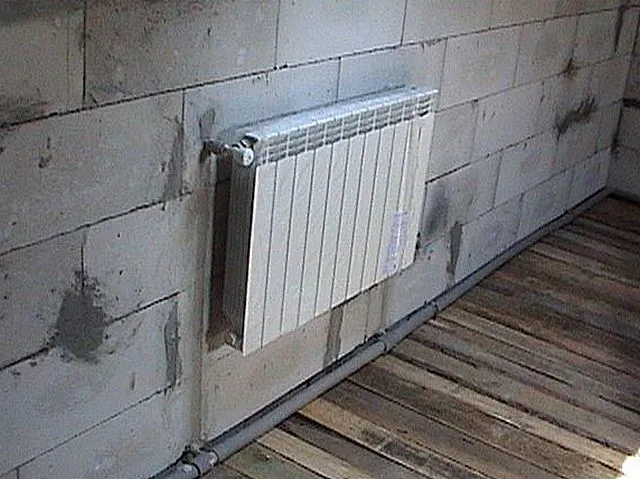

• Нижнее расположение контура в одноуровневом здании позволяет запросто спрятать трубы в толщу пола (естественно, с соблюдением мер необходимой термоизоляции и надежной герметизации соединений). В поле зрения можно оставить лишь короткие патрубки, подходящие к радиаторам отопления.

• Схема разводки труб на радиаторах несложна, поэтому монтажные работы окажутся посильными даже неспециалисту. Среднестатистический российский мужчина – хозяин собственного дома обязательно должен справиться.

Однако, в свое время задумывалась «ленинградка» с расчетом на массовое скоростное строительство, поэтому было принято решение пренебречь некоторыми ее недостатками. А они, увы, достаточно существенные:

• В «чистом виде» эта система не позволяет добиться равномерности температуры на всех радиаторах отопления, включенных в контур. Сам принцип работы предполагает, то нагрев на ближних батареях будет значительно выше. Таким образом, чтобы поддерживать ровный микроклимат во всех помещениях необходимо в последних по ходу движения теплоносителя увеличивать число установленных секций.

Впрочем, этот недостаток «ленинградки» все же можно устранить с помощью монтажа дополнительных регулировочных и балансировочных арматурных элементов. Об этом речь пойдет ниже.

• «Ленинградка» с горизонтальной разводкой контура вдоль поверхности перекрытия не предполагает возможности подключения участков водяного подогрева («теплых полов») или полотенцесушителей.
• В больших по площади помещениях (домах) трубам, идущим вдоль поверхности пола, непросто задать уклон, требуемый для естественной циркуляции теплоносителя – такой контур просто начнет «выбиваться» из интерьерного оформления комнаты. Выход – создавать рабочее давление все же за счет циркуляционного насоса. Впрочем, такой вариант видится оптимальным наше время, наверное, для любого типа разводки системы отопления.

Теперь стоит подробнее рассмотреть несколько вариантов «ленинградки», использование которых в определенной степени снижает значение недостатков системы.

Цены на популярные модели радиаторов отопления

Радиаторы отопления

Варианты «ленинградки» — от самого простого к более сложному

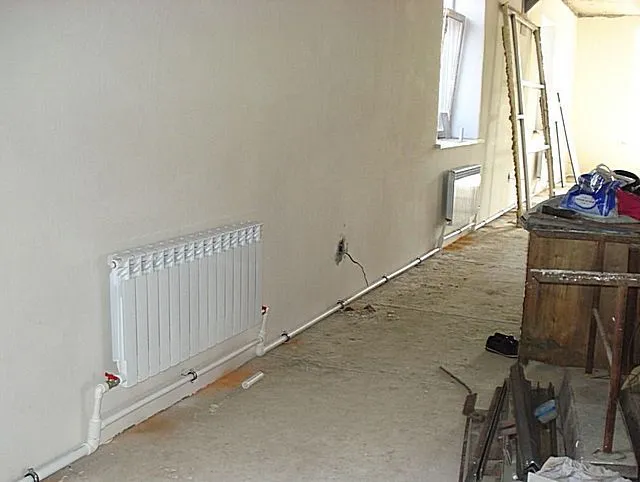

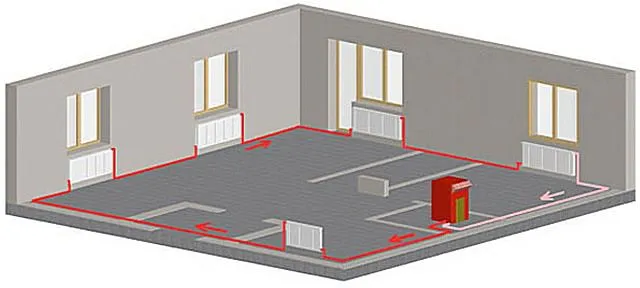

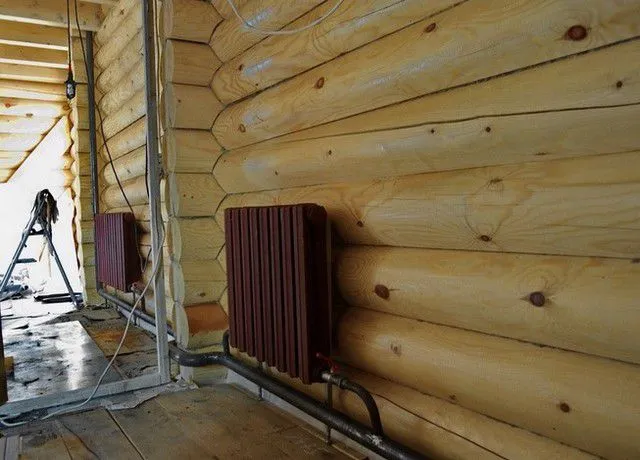

Как правило, контур «ленинградки» проходит вдоль внешних стен дома, практически полностью повторяя периметр здания (за исключением, конечно, входных дверей или, при их наличии, специальных технических или подсобных помещений, не требующих отопления.

А вот на этом закольцованном контуре радиаторы отопления могут быть расположены по-разному.

Вниманию читателя будет предложено несколько схем. Все они имеют общую «базу», так что подробно все элементы будут расписаны только на первой из них, самой простой. Чтобы не повторяться, на остальных схемах, по мере появления новых элементов или конструктивных решений, будут оговариваться только эти изменения.

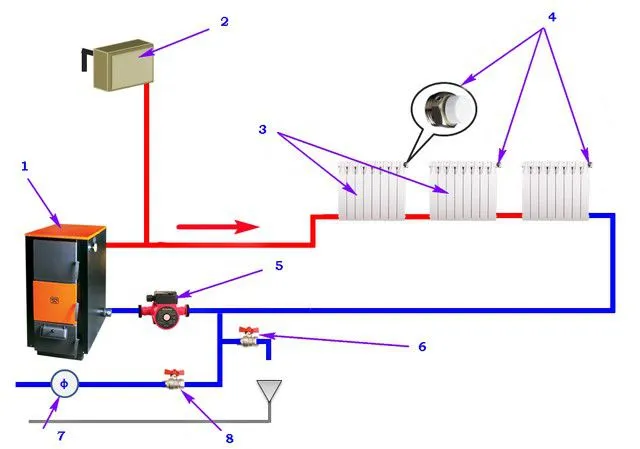

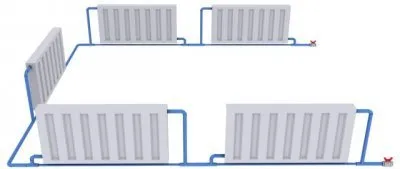

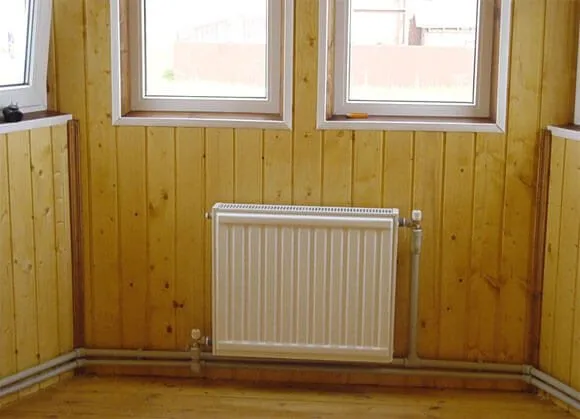

А. Самый простой вариант «ленинградки» — радиаторы просто установлены последовательно на трубе, безо всяких запорных или регулировочных устройств, со сквозным прохождением теплоносителя.

1 – отопительный котел.

2 – расширительный бачок открытого типа. Целесообразна его установка именно в этом месте – на вертикальном стояке, смонтированном на трубе подачи на участке выхода из котла. Помимо того, что это компенсирует термическое расширение теплоносителя, такое расположение важно для выхода возможных воздушных пузырей, что предотвращает их попадание в радиаторы отопления с образованием воздушных пробок.

3 – радиаторы отопления. Какие будут установлены – с точки зрения системы отопления в данном случае значения не имеет. Выбор радиаторов отопления производится по несколько иным критериям – об этом на нашем портале опубликована отдельная статья.

А вот подключение радиаторов к трубе – это уже вопрос серьезный. В рассматриваемом случае, при «сквозном» нижнем расположении труб, тепловые потери будут составлять порядка 12 ÷ 13 % от реальных возможностей теплообменника.

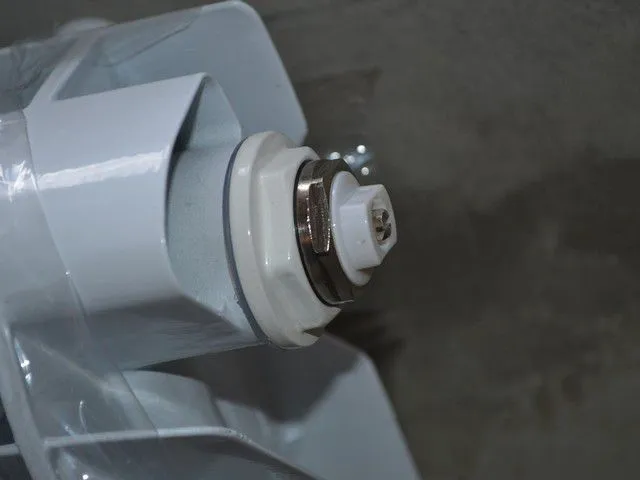

4 – краны Маевского. Служат для выпуска воздушный пробок из полостей радиаторов. Требуют обязательного «ручного вмешательства», что бывает не всегда удобно. Поэтому так важно предусматривать возможность автоматического отвода воздуха из системы (как говорилось, в нашем случае это – расширительный бачок открытого типа).

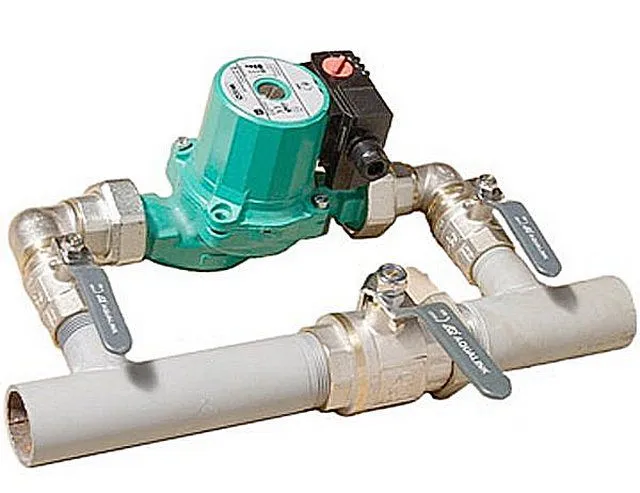

5 – циркуляционный насос. Уже говорилось, что в ряде случаев можно обойтись и естественной циркуляцией теплоносителя, но эксплуатационные показатели и экономичность системы отопления при этом – значительно хуже.

Такое оборудование не особо дорогое, потребление энергии у него невелико, так что лучше не скупиться, а сразу довести систему отопления до ума. А возможность естественной циркуляции можно оставить на случай длительного аварийного отключения электроэнергии.

6 – запорный вентиль для выпуска теплоносителя их системы отопления.

На данной схеме предусмотрена врезка в водопровод для подпитки системы. Под номером 7 показан фильтр грубой очистки («косой фильтр»), стоящий на входе, а под номером 8 – запорный вентиль.

Толстой красной стрелкой показано направление движения теплоносителя по контуру.

В какой-то мере подобную схему и можно считать «классической ленинградкой», но и все характерные недостатки здесь выражены явственнее всего. Так, регулировка температуры в помещениях возможна лишь использованием различного количества секций батарей отопления и варьированием диаметров используемых труб. Однако, такой подход требует серьезных теплотехнических расчетов, но и в этом случае система не обладает нужной гибкостью.

Одним словом, вариант самый примитивный, и лучше по этому пути не идти.

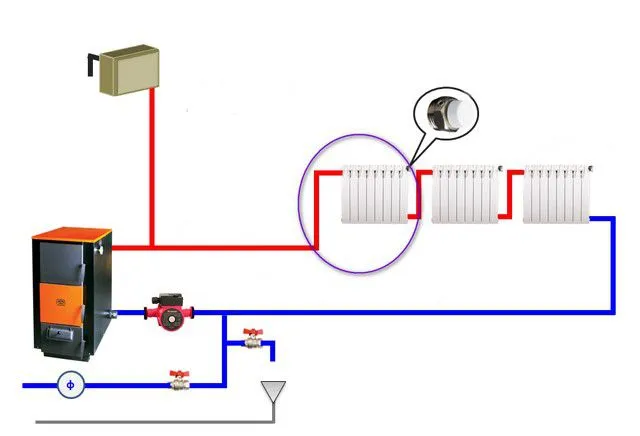

Б. На второй схеме представлен вариант, который, по сути, повторяет все недостатки первого. Единственный плюс – применен принцип диагонального подключения радиаторов (обведено кружком).

Возможно, это сказывается на внешнем виде батарей (более длинные открытые участки трубы), но зато дает существенный выигрыш в теплопередаче, так как при таком подключении ненужные потери энергии сокращаются уже до 2%.

В остальном же – схема не претерпела изменений.

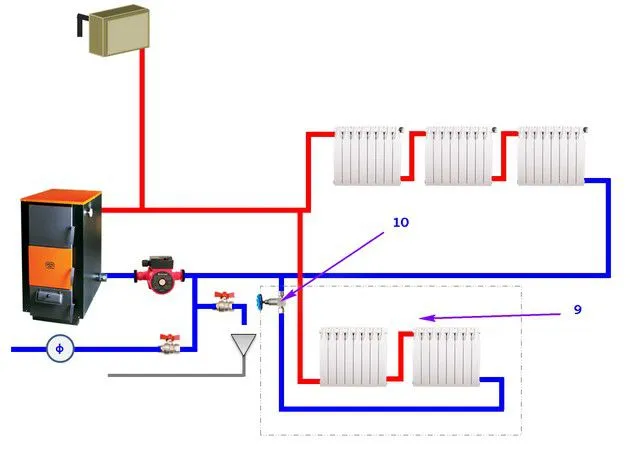

В. Просто в качестве примера – в любом случае можно сделать ответвление от основного контура, то есть пустить второй. Так как контуры, понятно, имеют различную длину, разное количество секций батарей отопления, то они потребуют балансировки в работе, чтобы теплоноситель не пошел попросту по пути наименьшего сопротивления.

На схеме номер 9 показывает второй контур отопления, а позиция 10 – это регулировочный, точнее – балансировочный вентиль, с помощью которого обеспечивается необходимое распределение потока теплоносителя по двум «руслам».

Условия нормального функционирования такой схемы – балансировочный кран ставится на обратке вторичного контура, и врезка этой самой обратки должна производится перед общим циркуляционным насосом.

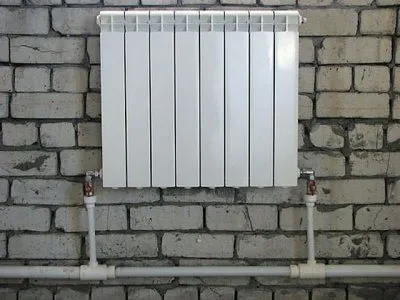

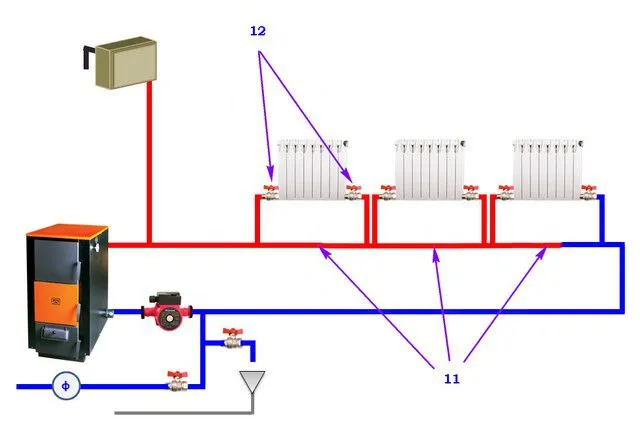

Г. От схем «сквозного прохода», прямого или диагонального, в большинстве случаев давно уже отказались. Современная практика – установка радиаторов через запорные вентили с обязательной перемычкой – байпасом.

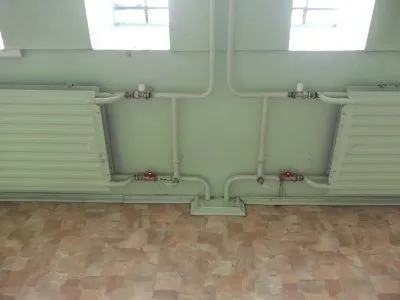

Под номером 11 показаны перемычки-байпасы. Номер 12 – вентили (шаровые краны) на входе и на выходе радиатора.

Такой подход дает сразу массу преимуществ:

— Во-первых, несложно будет снять радиатор, например, для проведения профилактики, ремонта или замены – это не отразится на работе остальной системы. Циркуляция теплоносителя по общему контуру от этого не прекратится.

— Во-вторых, появляется возможность регулировки уровня нагрева батарей, используя вентили на входе в них.

— В-третьих, некоторые помещения, которые временно не используются, можно вообще отключить от отопления, оставив только магистральный проход теплоносителя через них.

Использование такого «шунта» — байпаса, вовсе не исключает возможности подключения радиаторов по диагональной схеме, что доказывает следующая фотография:

Д. Еще более широкие возможности по тонкой отладке «ленинградки» на каждом отдельно взятом ее участке предоставляет установка на байпасах регулировочных вентилей. На схеме они показаны под номером 13.

Дело в том, что подобрать байпас требуемого диаметра, так, чтобы этот никак негативно не отражалось на общей работе системы – достаточно сложная задача, требующая определенных познаний в физике и, в частности, в теплотехнике. Как иначе «заставить» поток теплоносителя пройти именно через радиатор, вопреки законам гравитации? Ответ напрашивается сам по себе – нудно регулировать просвет на перемычке. А это достигается установкой еще одного вентиля.

К слову, к таким мерам прибегают отчего-то не так часто – видимо, из соображений экономии на комплектующих и на монтажных работах. И, наверное, напрасно – работа системы становится значительно эффективнее.

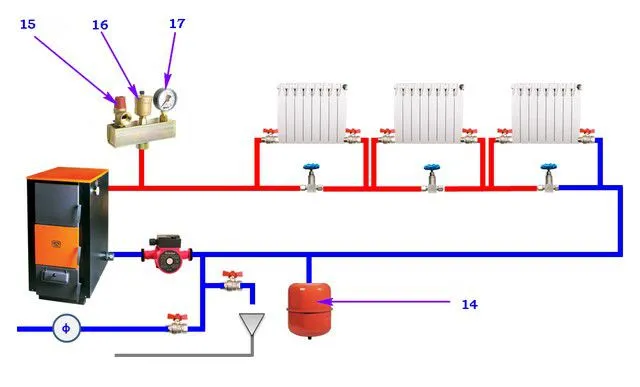

Е. Если нет желания или возможности организовывать систему «ленинградки» по открытому типу, то в силах хозяев спланировать полностью герметичный контур с установкой мембранного расширительного бака.

В принципе, схема разводки батарей остается такой же. На обратке установлен расширительный бак (ресивер) мембранного типа (поз. 14). Он должен постоянно поддерживать в системе уровень избыточного давления (обычно для «ленинградки» хватает порядка 1,5 атмосферы, хотя во многом это зависит от специфических особенностей котельного оборудования и теплообменников).

Для системы отопления закрытого типа обязательным условием является установка «группы безопасности». Монтируется этот блок в самой высокой точке контура, и включает, как правило, три обязательных элемента. Это предохранительный клапан, рассчитанный на определенную верхнюю границу давления (поз. 15), автоматического воздухоотводчика (поз. 16) и манометра (поз. 17) – для визуального контроля.

Видео: теоретические основы однотрубной системы отопления «ленинградка»

Несколько замечаний по вопросам монтажа «ленинградки»

И в заключение статьи – несколько рекомендаций по монтажу «ленинградки».

• Раскладка самого контура не должна вызвать особых трудностей – замкнутое кольцо почти на уровне пола. Рекомендовано сделать его с небольшим уклоном, для обеспечения тока теплоносителя при отсутствии принудительной циркуляции. Но при этом все радиаторы должны находиться строго на одном уровне по горизонтали.

• Каждый радиатор, без исключения, должен быть оснащен краном Маевского, независимо от того, оснащена ли вся система общим автоматическим воздухоотводчиком или же стоит открытый расширительный бачок.

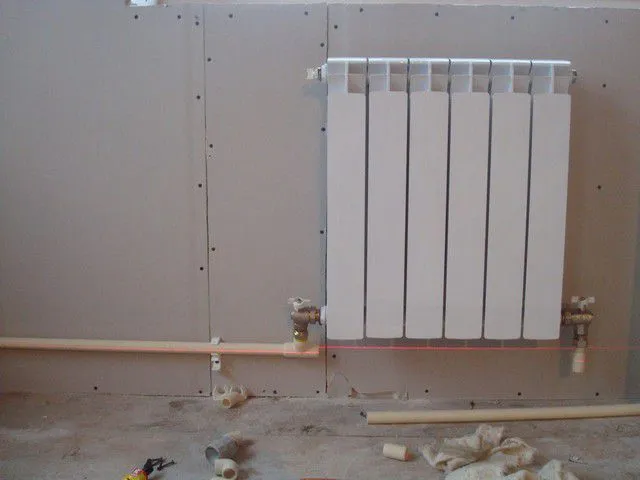

• Если магистральная труба контура и трубы врезки будут прятаться в пол или стены, им должна быть обеспечена очень надежная термоизоляция. В противном случае придется платить немалые деньги за теплопотери – никому не нужный нагрев массива перекрытия или стен.

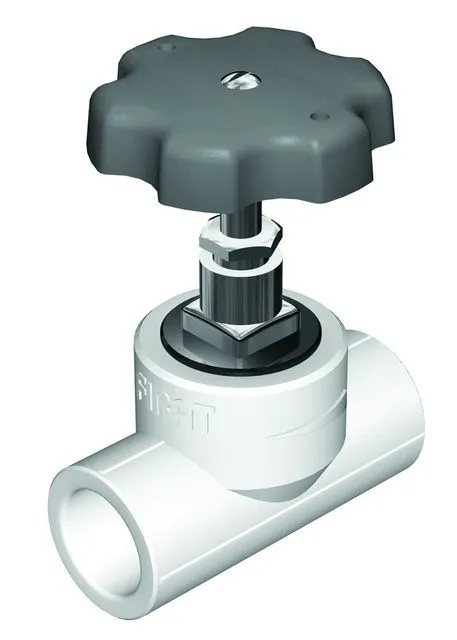

• Выше уже упоминались запорные и регулировочные вентили. Так вот, эти понятия смешивать в одну кучу не следует. Если на входе и выходе радиатора будет логичным поставить шаровые краны, то на байпасе их монтировать нельзя.

Нормальный режим работы обычных шаровых кранов – это положение или включено, или закрыто. Промежуточные позиции им противопоказаны – это влечет очень быстрый их износ. Таким образом, если краны рассматриваются только в роли запорной арматуры, то предпочтение отдает шаровым.

Иное дело, если речь идет о возможности точных регулировок интенсивности потока теплоносителя. На таких участках (байпасы или врезка вторичного контура) применяются игольчатые краны – это их прямое предназначение.

Несмотря на то что «ленинградка» не относится к числу особо сложных систем отопления, будет разумным при ее самостоятельном монтаже заручиться помощью (хотя бы теоретической) знающего специалиста. Всех нюансов никакая печатная или сетевая инструкция предусмотреть просто не может – здесь на выручку должен прийти только многолетний опыт мастера.

Одноконтурная схема отопления

Однотрубная система является самым простым вариантом соединения радиаторов и котла. Она используется для отопления небольших и средних помещений.

Имеет важное преимущество — даёт возможность организовать работу независимо от электрического циркуляционного насоса.

В простоте и независимости от электричества главные преимущества однотрубной разводки. Как она работает?

Принцип работы

В однотрубной схеме одна и та же труба выполняет функцию подачи горячей воды и возврата холодной. Магистральная труба соединяет последовательно все радиаторы. При этом в каждом из них вода теряет часть тепла. Поэтому в однотрубной схеме отопления есть более горячие радиаторы — вначале, и более прохладные — в конце контура.

Внимание! Самыми тёплыми будут комнаты, расположенные сразу после котла. Прохладными будут помещения, расположенные перед входом в котёл. Это необходимо учитывать при строительстве дома.

При такой схеме отопления первыми от котла должны быть большие помещения — кухни-столовые, залы. А последними — небольшие спальные комнаты.

Обустройство

Однотрубная разводка идеальная для организации движения теплоносителя самотёком. При правильном расположении отопительных устройств вода внутри труб будет двигаться самостоятельно, без помощи циркуляционного насоса. Для этого необходимо организовать значительный перепад высоты между котлом и раздающим коллектором.

Котёл нагрева теплоносителя располагают как можно ниже — на первом этаже помещения или в подвале.

Коллектор, через который раздаётся нагретая вода, располагают как можно выше — под потолком верхнего этажа или на чердаке. Из котла в коллектор вода поднимается в процессе нагрева.

При нагреве она расширяется, становится легче и потому — поднимается вверх. Затем из раздающего коллектора поступает в трубу подачи, далее — в радиаторы и возвращается в отопительный котёл.

Справка! В отоплении большого дома однотрубная схема может делиться на несколько последовательных разводок. При этом все они будут начинаться от раздающего коллектора и заканчиваться перед котлом.

Кроме котла, раздающего коллектора и радиаторов, в схему обязательно встраивают расширительный бачок. Коэффициент расширения воды зависит от величины нагрева, при различном нагреве вода расширяется по-разному. При этом некоторое количество теплоносителя вытесняется из системы. Для сбора и хранения вытесненной воды в систему устанавливают бак.

Главная движущая сила теплоносителя — температурный подъём воды. Чем выше температура теплоносителя, тем больше скорость движения воды по трубам. Также на скорость самотёка влияет диаметр труб, наличие углов и изгибов в них, вид и количество запорных устройств. В такой системе устанавливают только шаровые краны. Обычные вентили даже в открытом положении создают преграду движению воды.

Вертикальная и горизонтальная разводка: отличия

Чаще однотрубную схему собирают на уровне одного этажа — в горизонтальной плоскости.

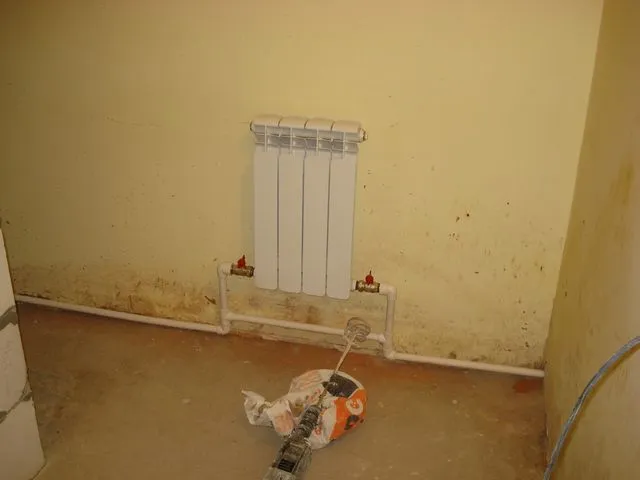

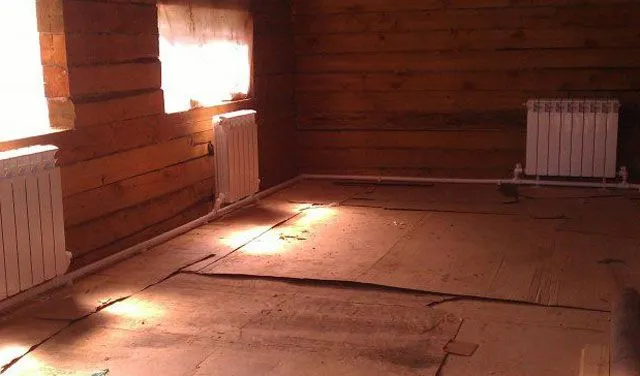

Трубы прокладывают вдоль пола, соединяя радиаторы в соседних комнатах, расположенные на одном этаже. Такая разводка получила название горизонтальной.

Реже схему собирают в многоэтажном доме вертикально. При этом трубы соединяют комнаты, расположенные друг над другом. Такая схема отопления получила название вертикальной. В чём разница между двумя разводками, и какая из них лучше для частного дома?

Вертикальная схема:

• Требует подключения специфических батарей — удлинённых в высоту. Большая часть радиаторов на рынке предназначена для включения в горизонтальную систему — они удлинены в ширину. При неправильном подключении радиаторов эффективность их работы снижается.
• Узкие батареи для вертикальной разводки хорошо отапливают небольшие по площади помещения. И хуже — большие комнаты.
• Отличается небольшой вероятностью завоздушивания труб, образования воздушных пробок — воздух удаляется через вертикальный стояк.

Внимание! Вертикальная разводка оптимальная для большого количества этажей при небольших площадях комнат.

Горизонтальная разводка:

• Предоставляет большой выбор радиаторов.
• Работает эффективнее вертикальной, что обусловлено физикой передвижения теплоносителя по трубам.

Горизонтальная разводка используется при обустройстве отопления на одном этаже. В доме из нескольких этажей вода между этажами передаётся по вертикальному стояку. Таким образом, для двух- или трёхэтажного коттеджа оптимальной будет комбинированная система с элементами вертикальной и горизонтальной разводки.

Перечислим преимущества однотрубного отопления:

• Простое и недорогое обустройство, которое обеспечивает небольшое количество труб, соединителей, патрубков и других дополнительных устройств в системе.
• Идеальная схема для движения воды самотёком и для организации гравитационной системы отопления, без необходимости работы циркуляционного насоса.

Недостатки:

• Неравномерный обогрев комнат — есть жаркие и прохладные помещения.
• Не подходит для организации отопления больших домов, площадь которых больше 150 кв.м, или в систему отопления которых встроено более 20 радиаторов.
• Большой диаметр труб делает неэстетичным их вид на стенах.

Типы «ленинградки»

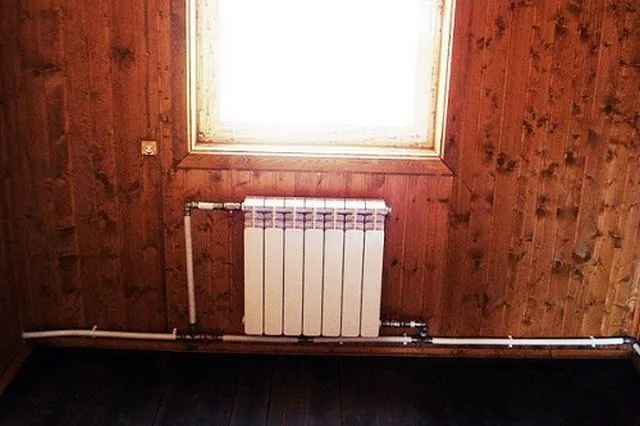

Классическая горизонтальная схема уже была приведена в качестве примера при описании видов циркуляции. Информацию стоит дополнить тем, что радиаторы должны строго располагаться на одной линии. Монтаж магистрали однотрубной системы может проводиться чуть выше уровня пола, внутри и под полом, что повышает эстетику и избавляет от дополнительных хлопот по уходу за трубами. Следует учесть, что коммуникации при скрытом монтаже теряют тепло, поэтому им требуется теплоизоляция.

В зависимости от расширителя схема может быть открытого типа — без насоса, или закрытого — с насосом. Конструкция рекомендована для домов разной этажности, отопительный контур которых достигает 30 м.

Вертикальная схема состоит из магистрали, проложенной на чердаке, от которой спускаются трубы, подающие воду в радиаторы. Обогревательные устройства устанавливаются у окон строго друг над другом. Так как основная труба проходит через холодное помещение, для нее требуется утепление.

Магистраль располагают под небольшим углом. Схема нагревательного одноэтажного отопления отличается от аналогичной для двухэтажного дома числом горизонтальных линий с батареями. Как и при естественной циркуляции, для вертикальной системы подходят трубы большого внутреннего сечения. При усложнении контура требуется настройка гидродинамического сопротивления, с которой справляются насос и игольчатые вентили.

По внешнему виду вертикальная схема отопления двухэтажного частного дома «ленинградка» с насосом проигрывает горизонтальной, так как спрятать коммуникации невозможно.

Кроме двух основных типов существуют комбинации, сочетания по развязке и виду циркуляции.

Какой лучше фундамент для одноэтажного дома?

Для одноэтажного дома можно использовать несколько типов фундаментов, в зависимости от многих факторов, таких как грунтовые условия, климатические условия, стоимость и т.д. Вот некоторые из наиболее распространенных типов фундаментов, которые подходят для одноэтажного дома:

1. Ленточный фундамент — это наиболее распространенный тип фундамента для одноэтажных домов. Он представляет собой железобетонную ленту, расположенную вокруг периметра дома. Ленточный фундамент прост в установке и экономичен, но может потребоваться дополнительное укрепление, если грунтовые условия нестабильны.

2. Свайный фундамент — это тип фундамента, который используется, если грунтовые условия нестабильны. Он состоит из свай, забитых в грунт, на которых затем строится фундаментный блок. Свайный фундамент требует больше материалов и затрат на установку, но обеспечивает большую устойчивость дома.

3. Сбитневой фундамент — это тип фундамента, который может использоваться в грунтах с плохой несущей способностью. Он представляет собой сборный бетонный блок, который располагается на грунте, под углом. Этот тип фундамента может быть экономичным и быстрым в установке, но может потребоваться дополнительное укрепление, если грунтовые условия нестабильны.

4. Плитный фундамент — это тип фундамента, который может использоваться в случаях, когда грунтовые условия нестабильны или требуется повышенная устойчивость. Он представляет собой железобетонную плиту, расположенную на поверхности грунта. Плитный фундамент обеспечивает высокую устойчивость, но может быть дорогим в установке.

Выбор фундамента для одноэтажного дома зависит от многих факторов, поэтому лучше всего обратиться к профессиональному строительному подрядчику или инженеру, чтобы получить консультацию по выбору оптимального типа фундамента для вашей конкр

…етной ситуации. Они могут провести тщательное исследование грунтов и помочь вам выбрать подходящий тип фундамента, который будет обеспечивать безопасность и надежность вашего дома.

Видео. Двухтрубная система отопления, разные схемы (схема Тихельмана)
