Насосная Станция Grundfos MQ 3 35 — Цена, Регулировка Давления и Отзывы

Советы

При решении о выборе насосной станции важно в первую очередь обратить внимание на ее производительность и напор. Среди типичных проблем, которые пользователи выделяют у насосных станций, особенно стоит отметить частые переключения насоса.

Эти два показателя являются определяющими в удовлетворении потребностей

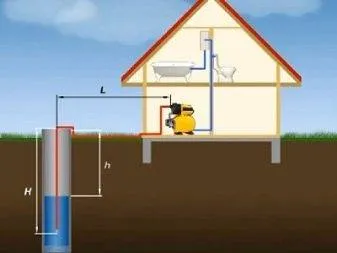

Также необходимо учесть, что на каждые 10 метров трубопровода приходится 1 метр напора.

Среди самых распространенных неисправностей насосной станции потребители выделяют частое включение насоса.

Данная проблема возникает в результате:

• разгерметизации резьбы, что происходит вследствие попадания твердых частиц или износа;
• отсутствия сжатого воздуха в баке аккумуляторе и пониженного давления в нем;
• сбоя обратного клапана;
• поломки манометра.

Все вышеперечисленные неисправности требуют немедленного ремонта. Устранить проблему можно самостоятельно, но лучше всего довериться профессионалам.

В следующем видео вас ждет обзор насосных станций Grundfos JP.

Особенности

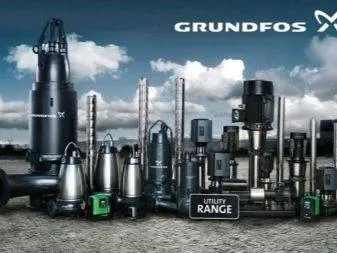

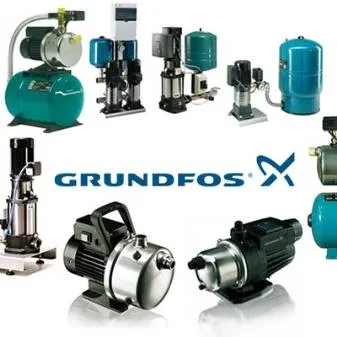

Для системы водоснабжения покупателю предлагается богатый ассортимент насосных систем российских и зарубежных производителей. Торговая марка Grundfos, которая специализируется на изготовлении и выпуске различных вариантов насосных станций, занимает одно из первых мест. Насосная станция обеспечивает бесперебойную подачу воды из водоемов и колодцев. В зависимости от предназначения подбирается конкретная модель с определенными характеристиками.

Датская компания выпускает оборудование, позволяющее работать на глубине в 8 метров. Также насосная система Grundfos, благодаря усовершенствованной автоматизации, облегчает задачи потребителя во время управления. Автоматизированная система не только облегчает регулирование параметров работы станции, но и защищает внутреннюю поверхность оборудования от загрязнения и перегрева.

Такие технические характеристики, как: мощность, высота забора, производительность и вместимость накопительного бака считаются положительными качествами продукции Grundfos. Основополагающим фактором является мощность, которая лежит в диапазоне 600-1500 Вт.

Насосное оборудование применяется в таких областях, как:

• строения промышленного назначения;
• медицинские учреждения;
• народное хозяйство (для полива огородов и садовых участков);

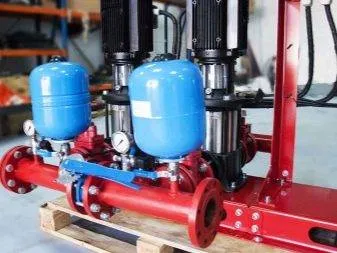

• тушение пожаров, где технологические коммуникации составляют рабочие и резервные насосы, запорно-регулирующая арматура, коллекторы, система автоматизации и контрольно-измерительные приборы;
• обводненные участки (для удаления избытка жидкости);
• канализационная система (для выведения на поверхность сточных вод);
• нефтяные и газовые месторождения, в которых используются специальные дожимные насосные станции.

К достоинствам насосных агрегатов Grundfos можно отнести:

• прочность системы, которая обеспечивается за счет качества материала для изготовления узлов насосного оборудования;
• высокая производительность;
• широкий ассортимент модельного ряда: от самых мощных агрегатов, которые обеспечивают водоснабжение многоэтажных домов, до небольших насосов, ускоряющих циркуляцию теплового агента и увеличивающих ресурс применения оборудования;
• отсутствие необходимости в постоянном уходе и присмотре;
• высокая эффективность;

• отсутствие шума в моделях с инжекторами;
• высокая подъемная способность и большой напор жидкости;
• безопасность;
• удобный монтаж и демонтаж;
• низкие расходные нормы при эксплуатации и обслуживании;
• большой срок службы;
• простота и надежность;
• защита от коррозийного износа.

Любое техническое оборудование имеет свои минусы, которыми необходимо руководствоваться при выборе устройства. Так, к недостаткам продукции Grundfos можно отнести:

• для нормальной работы насосного оборудования необходимо его заполнение жидкостью, а функционирование без воды часто приводит к поломке аппарата или к выходу из строя двигателя;
• самый опасный участок – электроника автоматизированной системы;
• в некоторых моделях баки имеют небольшую вместимость, в результате чего возникает необходимость в установке дополнительной емкости.

Ремонт насоса: возможные неисправности и их устранение

Если в процессе эксплуатации вы заметили, что оборудование не запускается, причиной этому может стать недостаточное количество воды. Для устранения неполадки необходимо проверить подачу и всасывающий трубопровод. Иногда агрегат не запускается и по причине перегрева, когда температура перекачиваемой жидкости превышает 35 °C.

При возникновении таких условий необходимо обеспечить подвод к установке холодной жидкости. Иногда насос заклинивает или заедает, что происходит из-за перегрева. В этом случае лучше связаться с поставщиком оборудования. Ознакомившись с описанием насосной станции Grundfos MQ 3 45, вы сможете понять, что иногда агрегат начинает работать в аварийном режиме. В этом случае необходимо выполнить сброс, используя кнопку «Вкл. / Выкл.».

А вот если оборудование не останавливается, то к этому приводит повреждение или течь трубопровода. Его нужно отремонтировать. Когда агрегат работает всухую, необходимо проверить подачу. Проблема может быть выражена и в неправильной работе всасывающего трубопровода.

В случае, если насос наоборот не останавливается, последствиями может стать течь или повреждение трубопровода и его придется ремонтировать. Когда устройство работает всухую, следует проверять подачу. Проблема иногда выражается в неправильной работе трубопровода.

Ремонтные работы с насосом

Чтобы избавиться от уплотнения вала, следует ослабить крепление и отпустить хомут. После этого можно убрать винты. При помощи отвертки снимите цилиндрический корпус и уберите деталь во всасывающей полости, а вал удерживайте на отвертке. Следующий шаг – снимите напорные камеры и рабочие колеса с шайбами. Вращающую часть уплотнения снимите, и при помощи отвертки снимите неподвижную часть уплотнения, а после можете начинать установку новой детали.

В инструкции говорится о том, что следует таким образом устанавливать неподвижную часть уплотнений, чтобы канавка была направлена к промежуточному подузлу. Часть уплотнения, которая будет вращаться, должна быть установлена лишь на следующем этапе вместе с шайбой и пружинным кольцом. На узле электрического двигателя установите уплотнительные кольца и напорные камеры.

Работа с «заклиниванием»

Иногда мотор заклинивает. В этом случае следует выполнить сброс на исходное положение. Когда данная функция будет включена, устройство попытается автоматически запуститься через каждые ½ минуты на протяжении 24 часов. То же самое происходит и при любых других неисправностях. Если спустя отведенное время неисправность не будет устранена, насос так и будет находиться в режиме аварийного использования. Сбросить его можно будет лишь вручную.

Инструкция по эксплуатации

Если вы приобрели насосное оборудование, то перед началом его эксплуатации необходимо ознакомиться с особенностями монтажа и демонтажа установки. Перед монтажом необходимо удостовериться в том, что состояние всех деталей является удовлетворительным. Перед демонтажем необходимо отключить от двигателя напряжение питания. Силовой кабель демонтируется по нормам и правилам, которые действуют на месте.

Перед вводом в эксплуатацию насос необходимо залить водой через соответствующее отверстие. После запуска оборудование начнёт вытеснять воздух, который попал в гидросистему. После начала подачи воды устройство переключится в нормальный режим работы. Если по истечении 5 минут агрегат так и не начал подавать воду, он автоматически остановится, за что отвечает система защиты. Далее сработает аварийный сигнал.

Насосная станция Grundfos MQ 3 45, фото которой представлены в статье, в процессе эксплуатации будет подвергаться техническому обслуживанию. Для этого понадобится специальный инструмент в виде манометра. А вот стандартный набор инструментов включает:

• набор режущих инструментов;
• отвертку;
• двухсторонний гаечный ключ;
• клещи для стопорных колец;
• насадку под винты.

Если насос ремонтировался, то перед его пуском необходимо заменить прокладки на новые, что касается и уплотнительных колец круглого сечения. Все детали перед началом использования устройства должны быть промыты. Их состояние необходимо проверить.

Общие сведения

Что учесть при выборе

Такое устройство достаточно распространено на сегодняшний день.

Вы можете купить насос любого типа и мощности, при этом следует учесть несколько главных факторов:

• Высота, на которую планируется забор воды.
• Объем гидроаккумулятора.
• Технические характеристики.
• Насколько надежна автоматика.
• Способ монтажа.
• Материалы.

Итак, они могут быть:

1. Со встроенным эжектором.
2. С выносным эжектором.
3. Многоступенчатыми.
4. Центробежными.

Среди различных моделей на рынке подобных устройств выделим насосную станцию Grundfos MQ 3 35, купить которую рекомендуют многие пользователи и о ней пойдет речь в данной статье.

Информация об оборудовании

Многие называют установку насос Грюндфос MQ 3-35, но это неправильно. Это полноценная насосная станция, которая в отличие от насоса может работать в автоматическом режиме, что очень удобно.

Чтобы понять разницу, давайте разберем основные характеристики, и рассмотрим все преимущества этой модификации оборудования.

Обзор характеристик

Основные технические характеристики таковы:

Мощность оборудования	850 Вт
Максимальная производительность	3 кубометра в час
Сила тока	4А
Класс защиты от воды	IP54
Давление в гидравлической системе	До 7,5 Бар
Давление на входе	3 Бар
Максимальная дистанция подачи воды по горизонтали	36 метров
Максимальный уровень шума в процессе работы	До 55 Дб
Высота подъема воды	До 8 метров

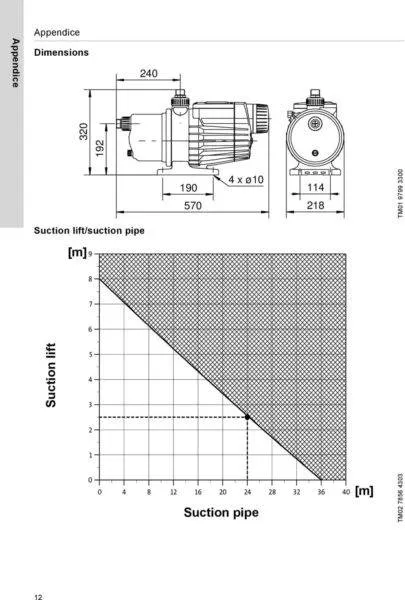

По этому графику вы без труда рассчитаете максимальное расстояние подачи воды

Теперь разберем другие важные характеристики:

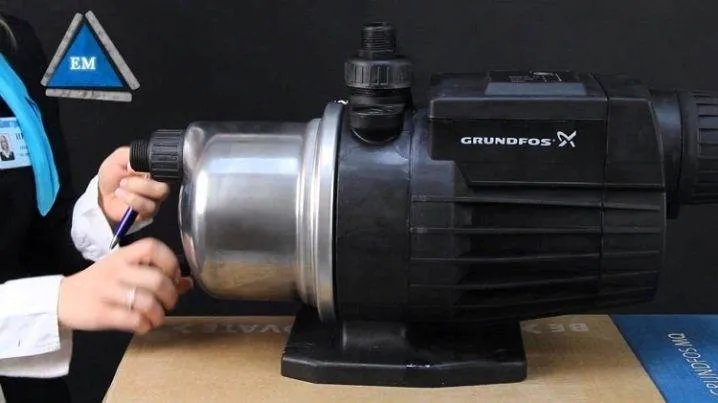

Размеры. Насосная станция Грюндфос MQ 3-35 отличается компактными габаритами. Длина 570 мм, ширина 218 мм и высота 320 мм позволяют уместить установку даже в ограниченном пространстве. Вы можете поставить оборудование под раковиной или даже скрыть его внутри перегородки в ванной;

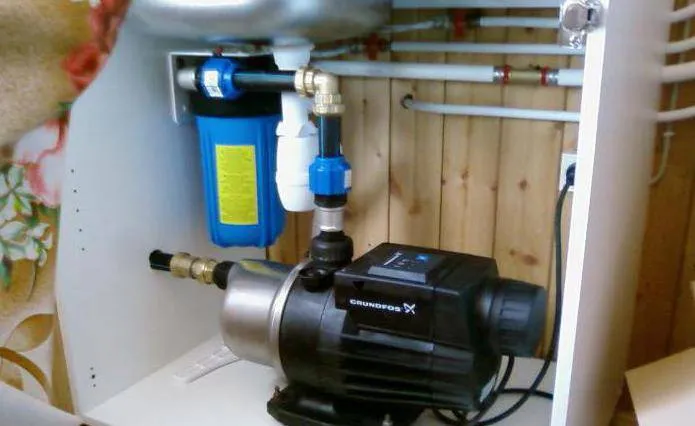

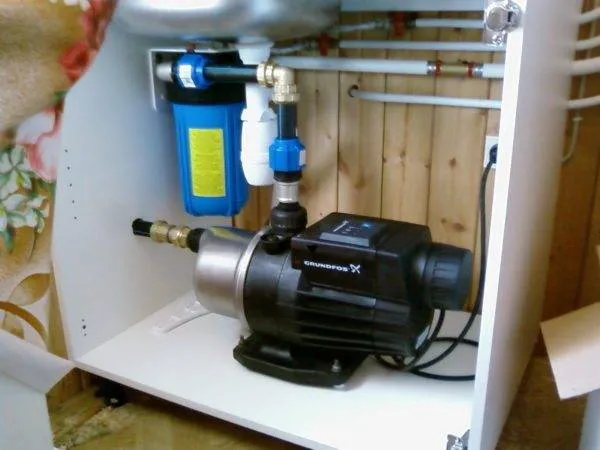

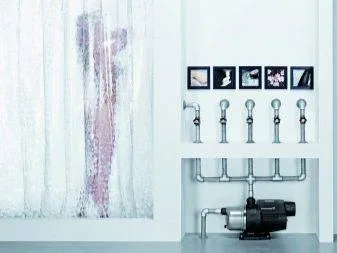

Компактность позволяет уместить установку в кухонном шкафчике

• Длина кабеля 2 метра. Вам нужно заранее позаботиться о том, чтобы в пределах этого расстояния была подведена розетка. Лучше всего, если на насос будет идти отдельная линия, а не часть общей проводки;
• Вес 13 кг. Небольшая масса позволяет устанавливать насосную станцию как на полу, так и на кронштейнах или на небольших платформах. Главное, чтобы установка располагалась горизонтально;

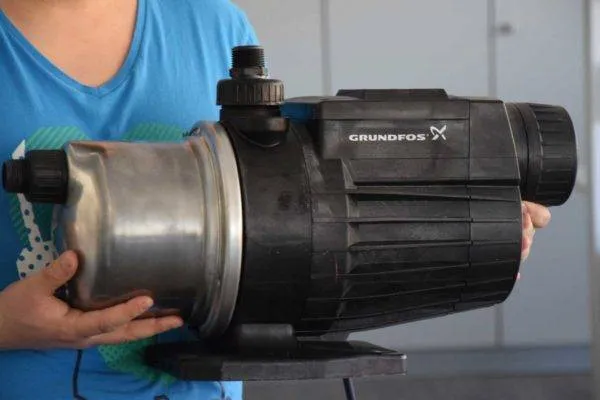

Небольшой вес упрощает переноску и монтаж

Качество и гарантия. Компания Грюндфос базируется в Дании, оборудование производится в странах Евросоюза и отличается высоким качеством и надежностью. Гарантийный срок эксплуатации составляет 24 месяца, но если качество воды хорошее, то система будет служить в разы дольше.

Цена насосной станции составляет 2-2,5 тысячи рублей (цены актуальны на весну 2017 г.).

Преимущества этого варианта

Сами по себе характеристики ни о чем не говорят. Давайте разберемся, какие плюсы имеет данная модель:

Удобство эксплуатации. Система полностью автоматическая, вам достаточно нажать кнопку на простой панели управления, после чего оборудование будет работать без каких-либо настроек с вашей стороны. На фото ниже показана панель управления — на ней есть только одна кнопка и несколько индикаторов, показывающих работу системы и неисправности при их возникновении (инструкция подскажет назначение каждого элемента);

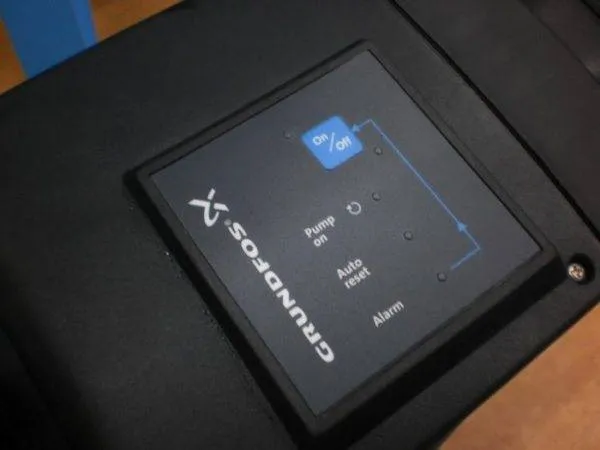

Панель управления отличается простотой

• Наличие мембранного напорного бака. Этот элемент позволяет снизить циклы включения-выключения оборудования при утечках в системе, что защищает детали конструкции от преждевременного износа;

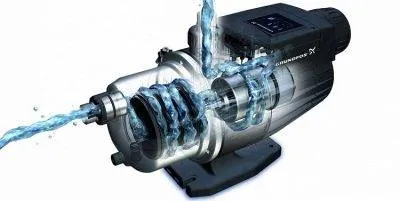

• Небольшой уровень шума. Автоматический насос, который перекачивает воду, охлаждается жидкостью из системы, поэтому в процессе его работы почти не создается шума. Такая конструкция обеспечивает повышенную надежность оборудования, ведь пока идет вода, ни одна деталь не перегреется;

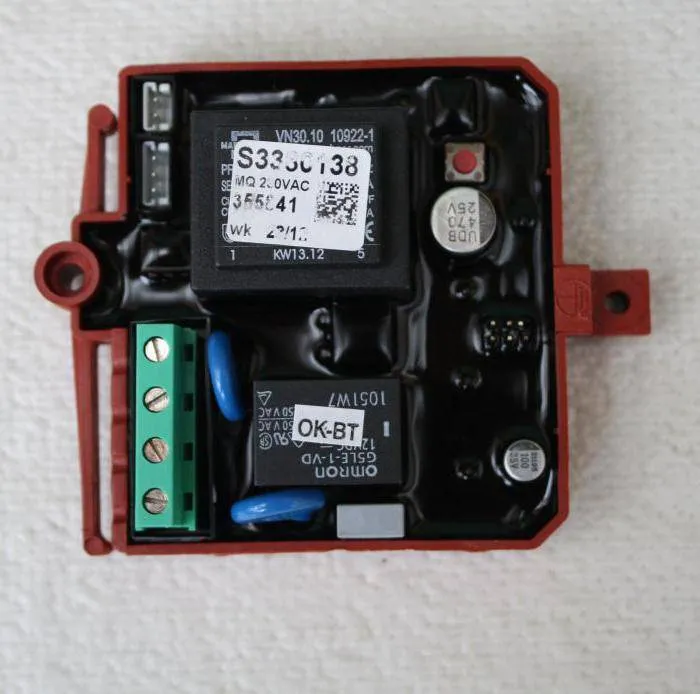

• Эффективная система управления. Плата, отвечающая за включение и выключение насосной станции, очень быстро реагирует на изменение давления в трубопроводе, поэтому перепады напора практически незаметны. Сам электронный блок надежно защищен от попадания влаги пластиковым корпусом;
• Простота монтажа. Подключение может быть произведено своими руками с помощью пластиковых фитингов, все нюансы подскажет инструкция с подробными схемами. Установка может располагаться как горизонтально, так и под небольшим уклоном, вам необязательно идеально выравнивать поверхность;

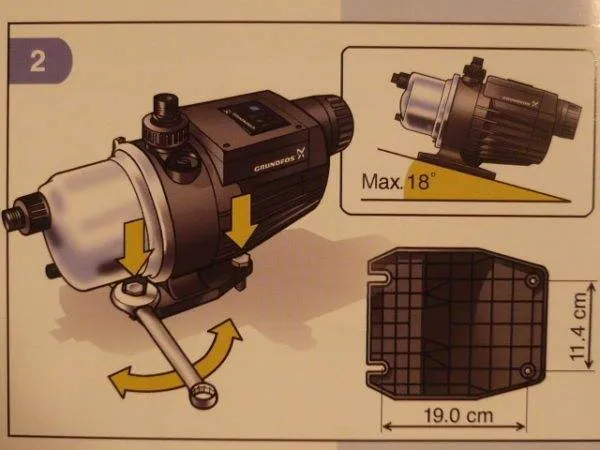

Насосная станция MQ может располагаться под уклоном не более 18 градусов

• Безопасность использования. В конструкции есть системы, которые отключают насос при отсутствии в системе воды и при перегреве отдельных частей агрегата. Это позволяет исключить выход оборудования из строя при прекращении подачи воды в водопроводе или при перегреве деталей вследствие износа;
• Отличная влагозащищенность. Благодаря герметичному корпусу вы можете ставить Grundfos MQ 335 как внутри помещения, так и на улице. Это отличный вариант для летнего использования на даче — вам надо просто заранее вывести трубопроводы, а подключение и отключение оборудования будет занимать считанные минуты. А благодаря небольшому весу убрать систему не составит большого труда.

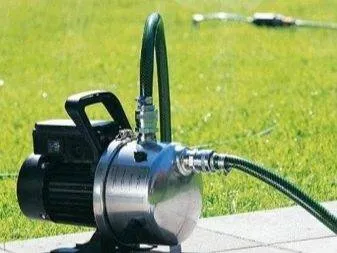

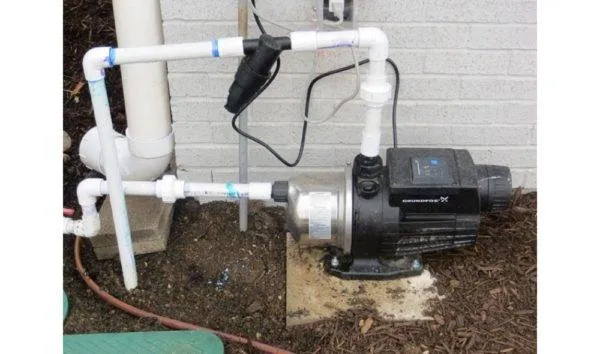

Возможность использования на улице – еще одно большое преимущество этой модификации

На каком давлении отключается насосная станция?

Давление, при котором отключается насосная станция, зависит от ее типа и настроек. В большинстве случаев, насосные станции устанавливаются с автоматическим регулятором давления, который обеспечивает стабильное давление в системе водоснабжения.

Обычно, автоматический регулятор давления установлен на 1,5-2 бар выше желаемого давления в системе. Например, если желаемое давление в системе составляет 2,5 бар, то насосная станция будет автоматически включаться, когда давление в системе опустится до 2,5 — 1,5 = 1 бар, и отключаться, когда давление достигнет установленного уровня 2,5 бар.

Однако, следует учитывать, что давление отключения насосной станции может быть настроено индивидуально в зависимости от условий и требований системы водоснабжения, поэтому лучше обращаться к инструкции насосной станции для определения точного значения.
