Подключение насосной станции к колодцу — обустройство, установка и запуск

На чтение 7 мин Просмотров 1.8к. 30.04.2019 26.04.2019

Для обеспечения автономных коммуникаций на загородном участке необходимо предусмотреть водопроводную систему. Один из распространенных методов — установка шахтных колодцев, глубина которых обычно составляет не более 13 метров. Это позволяет обеспечить подачу воды на участке.

1. Устройство и принцип работы
2. Преимущества и недостатки
3. Как выбрать станцию
4. Особенности установки и подключения
5. Первый запуск
6. Рейтинг лучших насосных станций для колодца
7. Грундфос
8. GARDENA 3000/4 CLASSIC (1770)
9. Marina CAM 100/25
10. Калибр СВД-160/1

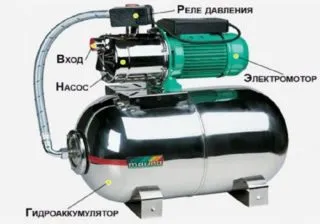

Устройство и принцип работы

Нагнетающее оборудование для подъема и подачи воды в дом имеет несколько важных рабочих узлов. К ним относятся:

• Центробежный насос (погружной или поверхностный). Работает как всасывающее устройство, отвечающее за постоянное давление в системе.
• Накопительный мембранный бак. Он же гидроаккумулятор. Резервуар отвечает за циклы включения-выключения насоса при его наполнении или опорожнении. Гидроаккумулятор поделен на секции специальной резиновой мембраной, которая меняет свое положение и давление в баке при падении или повышении уровня воды в нем.
• Реле давления. Позволяет поддерживать стабильный показатель атмосфер в трубопроводе и накопительном резервуаре.

Работает насосная станция по такому принципу:

• После монтажа и включения оборудования заборный шланг, оснащенный фильтром и обратным клапаном, всасывает жидкость в камеру агрегата. Отсюда вода направляется в мембранный бак до полного его заполнения.
• Как только давление в гидроаккумуляторе поднимается до предельно высокого, насос самостоятельно отключается. В резервуаре есть постоянный запас жидкости.
• При открытии крана в доме вода вытекает из накопителя и поступает в сантехнические точки. В этот момент происходит падение давления в баке до минимума. Это сигнал для насоса на очередное включение и забор жидкости из колодца.

При установке насосной станции с погружным насосом в колодец или с поверхностным принципом работы оборудования не меняется. Разница заключается лишь в положении самого агрегата относительно источника.

Преимущества и недостатки

Для насосных станций, монтируемых к колодцам, характерны такие преимущества:

• Наличие единого блока, в котором скомпонованы все рабочие узлы. Оборудование не занимает много места.
• Полноценная сборка и готовность станций к установке. Мастеру не нужно искать комплектующие, самому собирать всю систему.
• Постоянное давление в системе, исключение гидравлических ударов.
• Работа водопровода в автономном режиме при отсутствии электроэнергии, если стоит бак объемом от 50 и более литров.

К минусам насосных станций относят относительную шумность (что можно погасить кессоном) и невозможность поднимать воду с глубины более 10 м. При необходимости придётся доукомплектовывать станцию выносным эжектором.

Как выбрать станцию

Выбирать хорошее оборудование под конкретные параметры колодца и требования семьи к водообеспечению нужно с учетом таких факторов:

• Производительность станции. Она должна быть чуть ниже, чем показатели водонаполнения колодца. Если же производительность агрегата будет выше, он быстро выкачает воду из источника и будет пребывать в простое до нового восстановления дебита. Здесь же высок риск сгорания станции при её работе вхолостую. Запускать оборудование при низком дебите источника невозможно.
• Мощность. На этот параметр важно обращать внимание, если нет желания переплачивать за электроэнергию. На семью из двух человек или для простого полива будет достаточно оборудования мощностью 500-800 Вт.

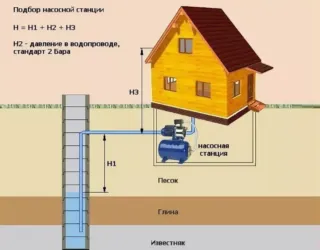

• Допустимый напор. Здесь нужно учесть расстояние от зеркала воды до самой дальней сантехнической точки в доме. Все горизонтальные участки трубопровода нужно суммировать. Каждые 10 метров горизонтальной магистрали равны 1 метру напора, указанному в технической документации к оборудованию.
• Объем накопительного бака. Чем он больше, тем лучше. Для семьи из 2-3 человек можно брать резервуар емкостью от 40 литров.
• Материал гидроаккумулятора. На рынке представлены баки из нержавейки и стали. Первые более долговечны.
• Наличие дополнительных защит, автоматики. Такие функции делают станцию дороже, но часто спасают при нестабильном дебите колодца или перепадах электроэнергии.

Немаловажной для многих мастеров является цена оборудования. Но она — не решающий фактор.

Особенности установки и подключения

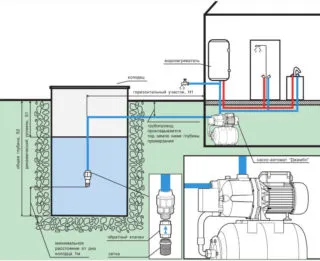

Схема установки

Перед запуском насосной станции для подачи воды из колодца важно правильно подобрать место под неё. Здесь нужно придерживаться таких рекомендаций:

• Станцию монтируют максимально близко к колодцу. Это позволяет обеспечить хороший водозабор без потери мощности агрегата.
• Под станцию отводят ровное основание без перекосов. Даже если установка оборудования проводится на абиссинский колодец. Лучше, если это будет бетонированная площадка.
• Желательно оградить оборудование от воздействия атмосферных осадков. Поэтому над станцией сооружают кессон. Он же сгладит шумы при работе агрегата.

Схема подключения станции:

• Монтаж оборудования на прочное основание. У большинства моделей есть ножки, которые при помощи болтов крепят к бетонному полу. Это исключает вибрацию устройства. Еще лучше — уложить под ножки агрегата прорезиненный коврик.
• При помощи штуцера монтируют водозаборный шланг. Один его конец оснащают фильтром. Как только шланг подсоединен к входному отверстию, его опускают в воду.
• Если речь идёт о погружном насосе, его крепят на специальные кронштейны в самой шахте колодца. Фиксаторы исключают вероятность движения агрегата и его ударов о стенки источника.
• Важно установить обратный клапан на выходной трубе. Расстояние от патрубка до него оставляют около метра. Выходную трубу стыкуют с магистралью.

Перед запуском систему обязательно заполняют водой через технологическое отверстие. Насухую станцию никогда не включают. Это может привести к сгоранию оборудования.

Первый запуск

Обустройство колодца с насосной станцией на даче или в загородном доме – задача ответственная. Поэтому после наполнения системы мастер проводит пробный пуск станции. Здесь важно зафиксировать показатели давления на момент включения и отключения оборудования, чтобы отрегулировать его показатели до оптимальных. Рекомендуемые значения для старта станции — 1,8-1,5 бар; для отключения агрегата — 2,5-3 бар. Если оптимальные показатели расходятся с фактическими, нужно провести калибровку реле давления. Делают это при помощи вращения регулировочных винтов. На них нанесена особая маркировка, указывающая направление для увеличения или уменьшения показателей.

Только после регулировки давления можно запустить установку в штатном режиме. Если оборудование включается и выключается при установленных показателях нормально, значит, мастер все сделал правильно.

Рейтинг лучших насосных станций для колодца

Среди представленных на рынке станций для колодца самыми оптимальными признаны несколько моделей.

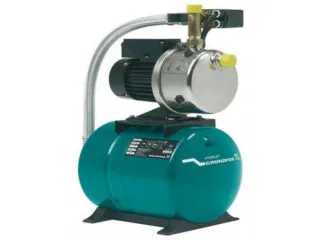

Грундфос

Датские агрегаты прекрасно справляются со своими задачами. Средняя производительность установок около 2,7 м3/час. Оптимальная глубина погружения по модельному ряду — 8 метров. Рабочее колесо станций Грундфос выполнено из прочного полимера. Корпус – чугун. Пользователи отмечают, что у датских станций имеется хороший насос, отличающийся долговечностью. К тому же агрегаты имеют отличную производительность.

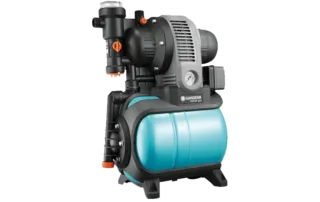

GARDENA 3000/4 CLASSIC (1770)

Эта насосная станция способна транспортировать воду на 40 метров. Средняя производительность агрегата — 2,8 м3/час. Станция оснащена тонким фильтром, что дополнительно защищает рабочее колесо от износа. Оборудование имеет автоматику для контроля уровня воды в гидроаккумуляторе. Максимальная температура перекачиваемой воды — +35 градусов. Главное отличие станции GARDENA 3000/4 CLASSIC — большое количество полимерных деталей, что делает её работу менее шумной. Поэтому можно устанавливать такое оборудование даже в подвал под жилыми комнатами.

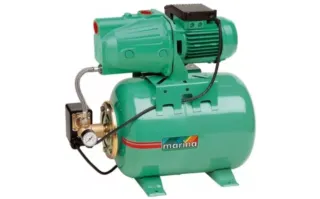

Marina CAM 100/25

Итальянская станция относится к разряду бюджетных. При этом её производительность составляет 4,2 м3/час, что позволяет бесперебойно поставлять ресурс для семьи из 3-4 человек плюс регулярно поливать участок. Оборудование доукомплектовано баком на 25 литров. Напор — 45 метров. Пользователи отмечают, что станция Марина имеет защиту от сухого хода. Это дополнительный плюс к недорогим моделям агрегатов.

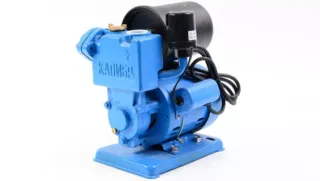

Калибр СВД-160/1

Хорошая насосная станция для семьи из 1-3 человек. Имеет производительность 1,8 м3/час. Максимальная температура перекачиваемой воды до +40 градусов. Допустимая глубина погружения – 9 метров. Напор равен 28 м. Работает станция относительно тихо. Имеет небольшие габариты. Агрегат оснащен встроенной защитой от сухого хода и обратным клапаном. Главные преимущества установки — долговечность, простое использование, хорошие рабочие показатели, возможность подсоединять и подключать установку своими руками.

Мастер делает выбор в пользу конкретной модели установки по имеющимся параметрам колодца и покупаемой станции.

Какие насосные станции самые тихие?

Наиболее тихие насосные станции обычно имеют звуковой уровень до 60 дБ. Однако, стоит учитывать, что уровень шума может различаться в зависимости от модели и производителя, а также от условий эксплуатации и места установки.

Некоторые производители насосных станций предлагают модели с звукопоглощающей оболочкой, которая позволяет снизить уровень шума до 50 дБ и менее. Например, такие модели как Grundfos SQE, Wilo-Stratos GIGA и Lowara e-HM могут считаться тихими насосными станциями.

Однако, если шум является критическим фактором при выборе насосной станции, то лучше обратиться к производителям, которые уделяют особое внимание снижению шума и звукоизоляции. В таких случаях стоит обращаться к специализированным фирмам и производителям, которые могут предложить более тихие и инновационные модели насосных станций.
