Как самостоятельно установить насосную станцию: подключение к колодцу или скважине, схемы подключения
Этап подключения насосной станции к колодцу представляет собой важный этап в создании автономной системы водоснабжения на участке. Имея такое оборудование, возможно значительно повысить уровень комфорта в загородном доме, поскольку вода может использоваться в больших объемах без необходимости дополнительных усилий со стороны владельцев.

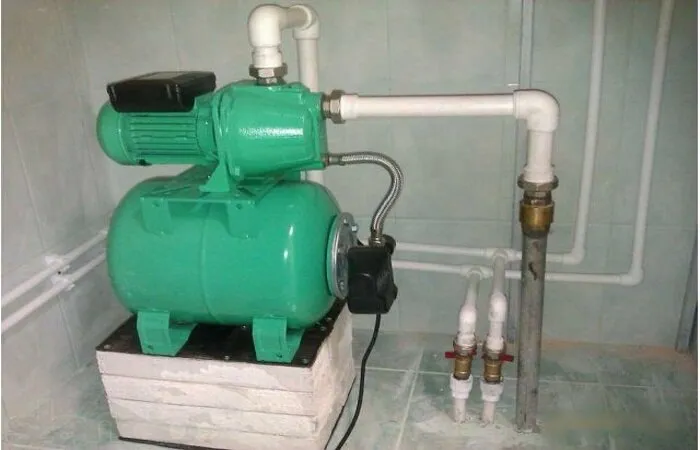

Насосная станция для забора воды.
Обустройство подобной системы не считается обязательным, но у такого варианта есть преимущества. Например, возможность компоновки основных механизмов в единый блок. Это облегчает не только покупку оборудования, но и его дальнейшую настройку, монтаж и эксплуатацию, даже ремонт (в случае необходимости).
Кроме того, с технической точки такая конструкция хороша тем, что имеет устойчивость к перепадам давления (возникающим при открывании или закрытии расходных кранов), гидроударам.
Недостатки у насосной станции тоже есть:
- Ощутимый уровень шума при работе (можно предотвратить, позаботившись о звукоизоляции).
- Необходимость установки дополнительных механизмов, чтобы брать воду с глубины более 8-10 м.
Последнее не всегда необходимо. Но если такая потребность есть, нужно приобрести эжектор. Он может быть встроенным или выносным. Первый вариант является более производительным, но создает много шума.
Насосная станция в колодце.
Выбор мощности и модели
У каждого владельца участка возникает вопрос, как выбрать и установить подходящую модель. Важным критерием в данном случае является мощность. Но подобный момент не означает, что нужно выбирать самую мощную станцию из всех. Показатель подбирается в зависимости от того, каков будет расход воды и сколько человек проживает в доме. Иногда подходят насосные станции небольшой мощности, поскольку обладают высокой производительностью.
При этом специалисты напоминают, что показатель производительности напрямую зависит от объема накопителя и режима работы насоса (есть ли в нем перерывы). Чем больше объем накопителя, тем реже происходит срабатывание автоматики, т.е. снижается и нагрузка непосредственно на запуск мотора.
При выборе марки все зависит не только от технических характеристик, но и от выделенного бюджета. Кроме того, всегда есть субъективный фактор и личные предпочтения, которые влияют на решение о покупке.
Но нужно иметь в виду, что около 50% накопителя всегда занимает воздух в сжатом состоянии – это необходимо, чтобы обеспечить внутри давление и вытеснение жидкости. То есть вода заполняет устройство не полностью.
Если насос будет выключен, то потребители смогут рассчитывать на тот объем воды, который имеется в емкости. Поэтому важно подобрать ее правильно.
Модели насосных станций.
Схема расчета такая:
- если в доме проживают постоянно 1-2 человека (либо это дача, когда устанавливают самый простой душ), то объем должен составлять около 24 л;
- если проживают 3-4 человека, рекомендуется покупать оборудование с емкостью в 50 л;
- если планируется, что проживающих будет более 5, то объем должен составить 100 л.
При выборе стоит рассматривать и дополнительные опции. Для такой установки это может быть реле сухого спуска. Оно не считается обязательной деталью, и некоторые производители его не ставят. Но специалисты рекомендуют не пренебрегать им, поскольку оно позволяет продлевать сроки эксплуатации оборудования, а иногда даже предотвращает поломки.
Определение места установки
Неважно, будет ли оборудование для дачи или дома, в котором планируется жить в течение всего года, – станцию рекомендуется устанавливать в непосредственной близости от точки забора, чтобы снизить инерционность системы.
В таких случаях оборудование быстрее запускается, оперативно начинает подавать воду и работает стабильно и без перепадов давления. То есть установка насосной станции в колодец при таких условиях считается подходящим вариантом. Но на практике такая возможность есть не всегда.
При компактном монтаже насосная станция занимает мало места.
Монтаж непосредственно в колодце
Главное преимущество – возможность монтажа оборудования возле источника воды. Но такой способ считается удобным и по другим причинам – двигатель оборудования будет работать на большом удалении от дома, и уровень шума владельцев жилья волновать не станет.
Есть и свои недостатки. В основном необходимость улучшения условий работы станции. Из-за постоянно повышенной влажности не все мероприятия по гидроизоляции дают результат, особенно если владелец производит все работы своими руками, не обращаясь к специалисту.
Кессон или отдельное помещение
Кессоновый способ установки насосной станции.
Специальный служебный колодец, который выкапывается непосредственно у водоснабжающего основного, называется кессоном. Здесь можно устанавливать насосную станцию.
В качестве альтернативного варианта рассматривается наземная хозпостройка специально для этого оборудования. Так можно и тишину в доме обеспечить, и обустроить систему у самой точки забора воды.
Но кессонный способ установки требует дополнительной гидроизоляции в служебном колодце. Так что часто вариант с наземной постройкой является более практичным.
Внутри дома – подсобки и подвал
Чтобы снизить уровень шума, оборудование устанавливают в подвале или специально предусмотренном для этого помещении. Но все равно нужно позаботиться о шумоизоляции, иначе проживание в доме будет некомфортным. При установке станции в подвале необходима и гидроизоляция, поскольку там высокий уровень влажности.
Требования к монтажу главного блока
При монтаже насосной станции можно выделить ряд основных моментов:
- основание должно быть сделано из бетона, либо можно использовать прочную и жесткую профилированную раму, установленную на прокладку из резины, смягчающую ударные нагрузки,
- крепление к основанию осуществляется с помощью болтов,
- корпус станции должен быть подключен к заземляющему контуру.
Для нормальной работы станции нужны не только источники бесперебойного питания, но и сетевые фильтры и стабилизаторы.
Подключение насосной станции к скважине.
Обустройство водопроводной сети
При проектировании системы важно не просто подобрать манометры, реле давления и другие элементы, но и сделать все в соответствии с действующими нормативами.
С этой точки есть некоторые особенности монтажа как заборной части системы, на работу которой влияет насос, так и водопровода, чье функционирование зависит от гидроаккумулятора.
Заборная часть системы водоснабжения
Для этого предусмотрена часть системы, которая так и называется – заборная. Она отличается простым устройством. Для нее используется труба (стандартно – из ПНД, поскольку он более устойчив к перепадам температур и гидроударам), диаметр ее должен составлять 32 мм, чтобы не было высокой нагрузки на насос.
1 конец трубы погружается в воду, 2 – подсоединяется к самой станции. В 1 случае на конце фиксируется обсадная муфта, на которую устанавливается обратный клапан, препятствующий движению воды в колодец. Так система постоянно остается заполненной.
Фильтр предварительной очистки в данном случае представляет собой наконечник из сетки. Он задерживает на входе крупные загрязняющие частицы и песок, который также может встретиться в воде.
Из колодца труба выводится так, чтобы она находилась ниже уровня промерзания грунта. Можно установить ее и по верху, но тогда она нуждается в дополнительном утеплении.
Водопровод после насосной станции
Начиная от выхода насосной станции, нужно монтировать водопровод. На выходе стандартно параметры резьбы – 1″. Специалисты утверждают, что при обустройстве можно уменьшить размер наполовину.
На расходной магистрали функционирует гидроаккумулятор, поэтому даже если повысится нагрузка из-за того, что сечение трубопровода будет меньше, то ничего не случится. Нужно только поставить переходный элемент для меньшего диаметра, и тогда получится сэкономить на монтаже водопровода.
Переходный элемент – это футорка, в нее устанавливают запорный кран шарового типа, чтобы в дальнейшем при необходимости можно было проводить ремонт или профилактику системы. А уже от шарового крана монтируется выход непосредственно в систему, используемую в самом доме. Там могут применяться как металлопластиковые, так и полипропиленовые трубы.
Подключение насосной станции к водопроводу.
Система комплектуется обратным клапаном и сеточкой для очистки. Без последнего элемента клапан может выйти из строя.
Сразу после упомянутого шарового крана осуществляется монтаж колбы с фильтром очистки. Делать это в системе перед самой станцией нет никакого смысла, поскольку после нее водный поток движется стабильно.
Иногда до фильтра монтируют отвод, чтобы можно было производить полив участка. Самих фильтров может быть несколько – для очистки от разных загрязнений.
Пуск станции в эксплуатацию и тестирование
С первым пуском станции после монтажа или длительного простоя не должно быть никаких проблем. Это простая процедура, которая призвана заполнить систему водой еще до ее подсоединения к сети.
На самом насосе предусмотрена специальная пробка, которую надо отвернуть. В открывшееся отверстие устанавливают воронку, а через нее в дальнейшем и заполняется система.
Вода должна заполнить и питающую трубу, и гидроаккумулятор. Но в этом объеме не должно оставаться воздушных пузырьков. Жидкость следует заливать только до уровня горловины пробки.
Для проверки давления используется автомобильный манометр. Если никаких отклонений нет, можно считать, что система готова к запуску.
Источник: https://vodasovet.ru/nasos/kak-podklyuchit-nasosnuyu-stantsiyu
На каком давлении отключается насосная станция?
Давление, при котором отключается насосная станция, зависит от ее типа и настроек. В большинстве случаев, насосные станции устанавливаются с автоматическим регулятором давления, который обеспечивает стабильное давление в системе водоснабжения.
Обычно, автоматический регулятор давления установлен на 1,5-2 бар выше желаемого давления в системе. Например, если желаемое давление в системе составляет 2,5 бар, то насосная станция будет автоматически включаться, когда давление в системе опустится до 2,5 — 1,5 = 1 бар, и отключаться, когда давление достигнет установленного уровня 2,5 бар.
Однако, следует учитывать, что давление отключения насосной станции может быть настроено индивидуально в зависимости от условий и требований системы водоснабжения, поэтому лучше обращаться к инструкции насосной станции для определения точного значения.
