Водоснабжающая система подвергается значительной нагрузке. Чтобы обеспечить долгий срок службы насоса и предотвратить его быстрый износ, необходимо постоянно следить за его работой. Для этой цели в системе предусмотрено подключение автоматики, включая реле давления.

• Реле давления. Управляет работой скважинного насоса по давлению.
• Реле сухого хода. Не позволяет насосу перекачивать воздух, если уровень воды в скважине ниже уровня всасывания.
• Обратный клапан. Блокирует движение воды в обратном направлении, из магистрали в скважину.
• Гидроаккумулятор. Накапливает воду и компенсирует давление на магистрали.

Это классическая скважинная автоматика. Она самая простая и надежная. Наша компания ставит ее в типовых системах водоснабжения. Кроме того, можно установить «умную» автоматику:

• Блок управления. Включает насос по давлению, а выключает по потоку. Предусмотрена защита от сухого хода. Таким блоком комплектуются насосы Джилекс. Есть также система Акваробот для установки с насосными станциями.
• Электронную систему для отслеживания и настройки всех параметров, вплоть до числа оборотов насосного двигателя.

Электронная скважинная автоматика стоит дороже, и при этом она чувствительна к скачкам напряжения. Для нее обязательно нужен стабилизатор.

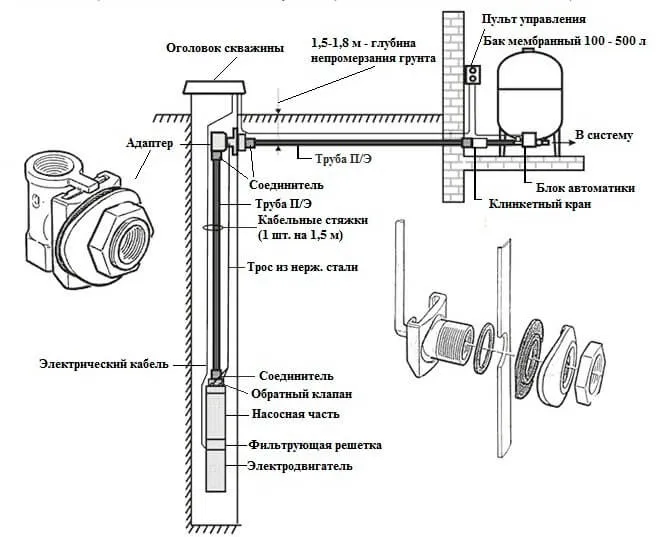

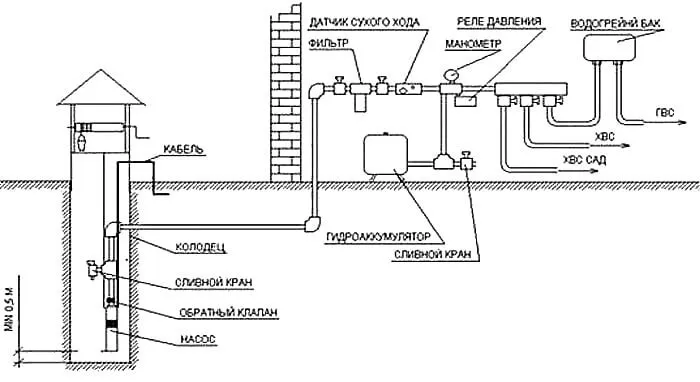

Общая схема системы водоснабжения с автоматикой

Реле давления

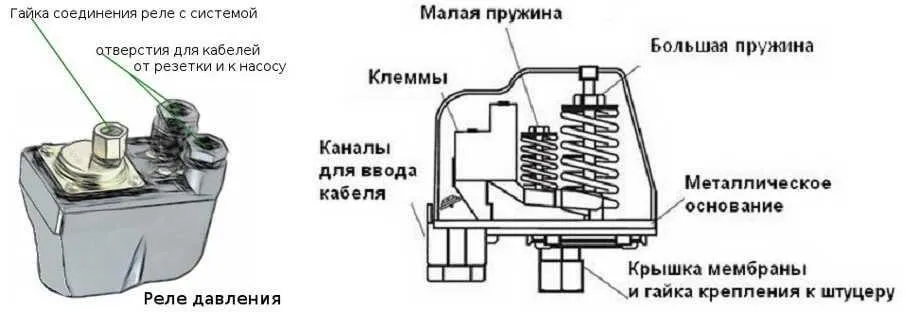

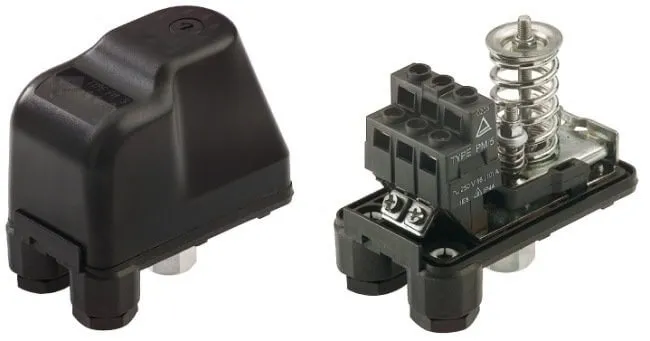

Основные рабочие элементы – две пружины и гибкая мембрана. Вода оказывает давление на мембрану. При открывании крана давление в трубах падает, пружина разжимается и замыкает цепь. Скважинный насос включается. Когда кран закрывают, давление воды возрастает, пружина сжимается и цепь размыкается. Насос автоматически выключается.

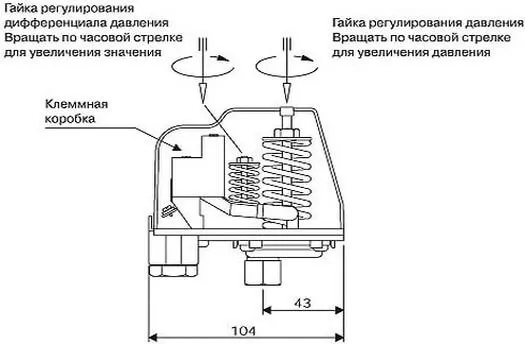

Большой винт отвечает за нижнее значение P, малый винт – за верхнее. При настройке вращают оба винта, устанавливая допустимые значения. Стандартно реле работает в диапазоне 1,5-3 атм.

Реле защиты от сухого хода

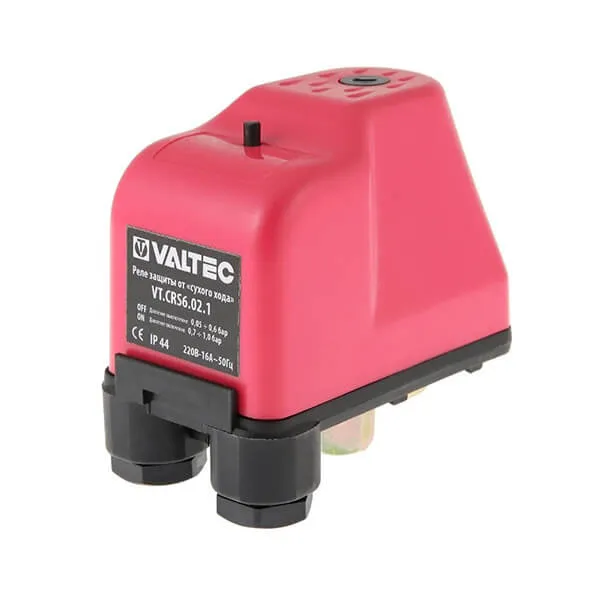

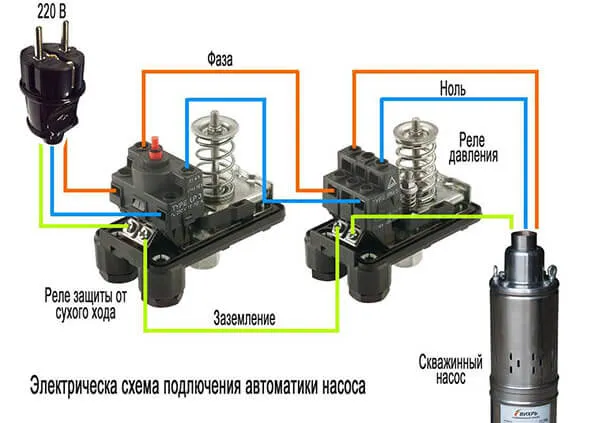

Соединяется с реле давления последовательно и работает с ним в связке. Если в системе нет воды, то давление падает, скважинный насос не выключается и без защиты от сухого хода быстро сломается. Реле сухого хода отключает скважинный насос, если давление ниже 0,1 атм, и включает, если оно выше 0,7 атм.

Отдельный вопрос – выбор скважинного насоса со встроенной автоматикой или без нее. Не придется ставить реле и обратный клапан отдельно. Но такое оборудование дороже и при поломке надо будет менять его целиком. Для насоса без автоматики каждое устройство ставится отдельно, его легче ремонтировать или заменять. Доверьте подбор насосной автоматики специалистам компании Загород. Мы учтем особенности вашей водяной скважины и порекомендуем лучший вариант.

Сливной клапан

Если оставить воду в системе на зиму, то она может замерзнуть и повредить трубы. Для сброса воды используется сливной клапан. Он ставится за скважинным насосом и работает автоматически.

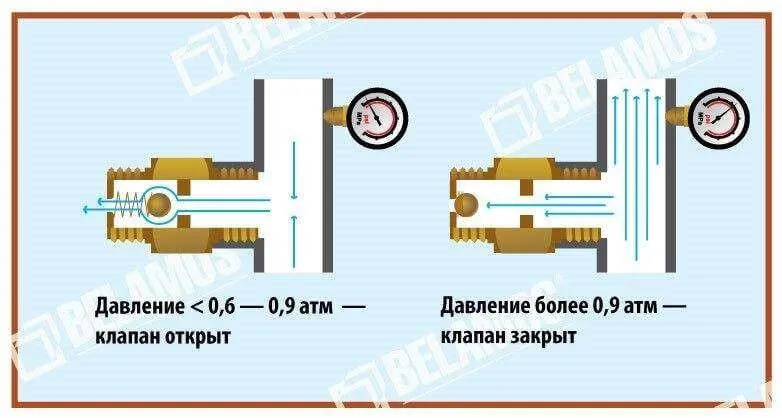

Шарик с пружиной прижат и вода не выливается, если давление выше от 0,9 атмосфер. Если оно падает ниже 0,6 атмосфер, то пружина отжимается, и вода вытекает из трубы. Клапан можно ставить только в системе с погружным скважинным насосом. Насосные станции не создают давления и клапан просто не закроется.

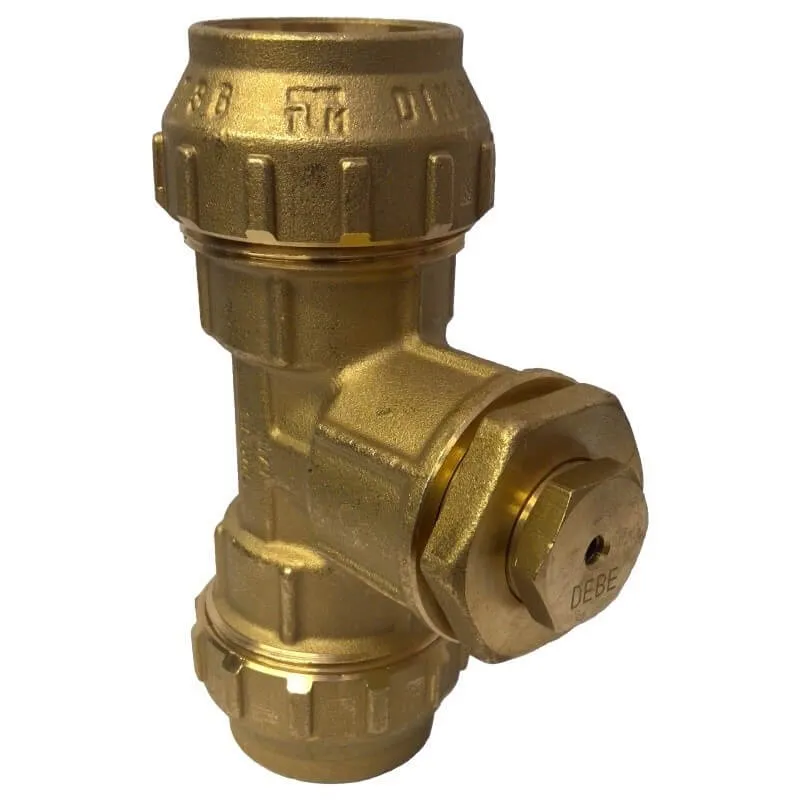

Компания Загород устанавливает сливные клапаны Debe (Швеция). Клапан имеет ширину 95 мм и подходит для обсадных труб даже небольшого диаметра. Другие качественные сливные клапаны – Unipump, Belamos, Isk.

Важнейшая автоматика для скважинного водоснабжения – это гидроаккумулятор и обратный клапан.

Обратный клапан

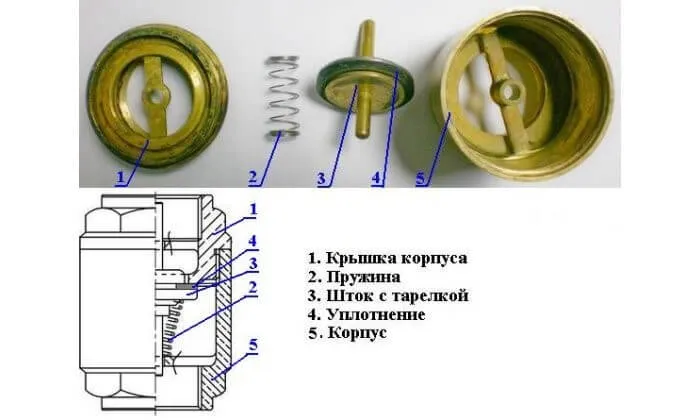

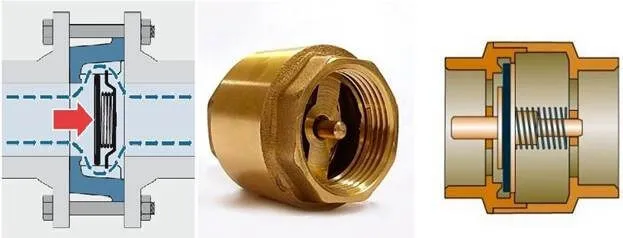

Пропускает воду только в одном направлении, из скважины в систему водоснабжения. Элементы клапана – крышка, корпус, пружина, тарельчатый шток с резиновой прокладкой. В колодезных насосах со встроенной автоматикой этот клапан уже есть. Если он не встроен, то его ставят отдельно, сразу за скважинным насосом.

Под напором воды тарелка смещается и пропускает воду в трубу. При обратном движении тарелка упирается в выступы (седло) и герметично закрывает просвет клапана.

Компания Загород рекомендует обратные клапаны ITAP (Италия). Корпус клапана изготовлен из латуни, диск из нейлона, а уплотнение из жесткого каучука NBR. Рабочие температуры – от -20 до 100 градусов Цельсия. Также хорошо себя зарекомендовали клапаны Tiemme, Danfoss, Valtec.

Гидроаккумулятор для водоснабжения

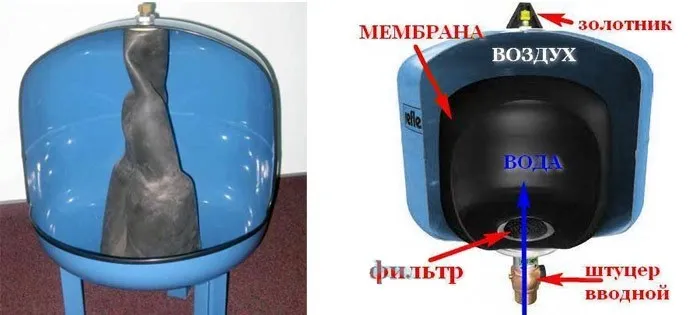

Металлический бак с резиновой мембраной (грушей). В бак через ниппель закачивается воздух с P=1,5 атм. Когда закрывают кран, давление в системе повышается, вода наполняет грушу и сжимает воздух в баке. Вода – несжимаемая жидкость, и, чем больше воды в баке, тем выше в нем давление. Когда краны открывают, давление падает и воздух выталкивает воду из мембраны в трубу.

У гидроаккумулятора две основных функции:

• Защита от гидроудара. При закрывании кранов поток воды встречает преграду и возможен гидроудар. Очень сильный удар может повредить трубы и даже сорвать скважинный насос. Гидробак временно забирает лишнюю воду, ударная волна не возникает.
• Защита скважинного насоса от быстрого изнашивания. В баке накапливается вода, которая при открывании крана поступает в систему. Реле «не чувствует», что давление упало, и не включает насос. Тем самым экономится его рабочий ресурс.

Подбор гидроаккумулятора по объему

Для вычисления объема гидробака выведена формула:

Где:

16,5 – коэффициент;

Q – общий расход воды домовой сантехникой, л/мин;

А – лимит включений насоса в час;

Pмин – P в системе, когда скважинный насос включен (в среднем 1,4 атм);

Pмакс – P в системе, когда скважинный насос выключен (в среднем 2,8 атм);

P0 – Р воздуха в пустом гидроаккумуляторе (Pмин минус 10%).

Примерный расчет объема гидроаккумулятора:

• А – до 20 включений в час;
• Q – 35 л/мин;
• P0 – 1,26 атм.

Подставляем цифры в формулу и получаем:

Многие задают вопрос, нужен ли гидробак с «умной автоматикой». Она включает и выключает скважинный насос при изменении давления и гидробак в идеале не нужен. Мы считаем, что гидроаккумулятор надо ставить обязательно. Всегда есть вероятность, что автоматика даст сбой. Лучше заранее обезопасить себя и поставить гидробак, чем потом тратиться на ремонт.

Где ставить скважинную автоматику?

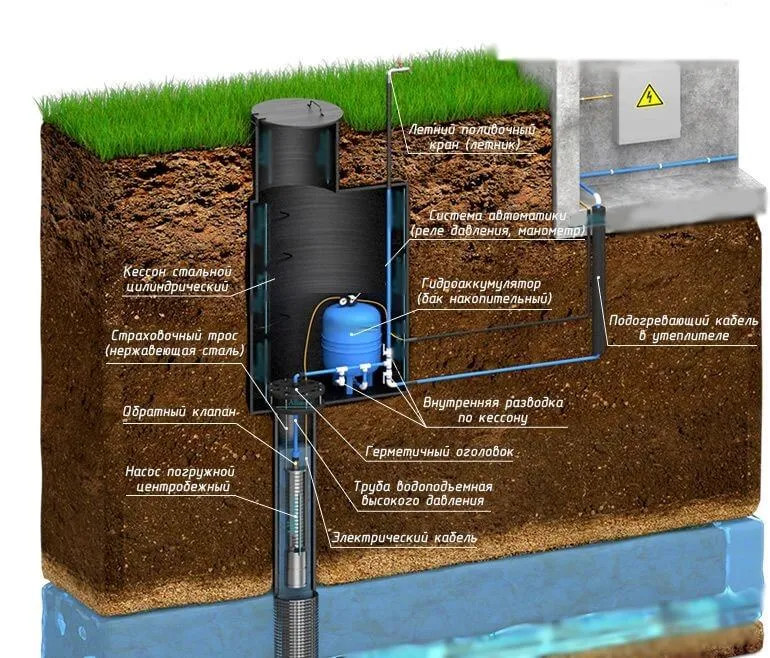

Если делают скважину с кессоном, то автоматику ставят в нем. Есть риск затопления и короткого замыкания. Кессон должен быть абсолютно герметичным. При обвязке через скважинный адаптер автоматику монтируют в доме. Может потребоваться место под гидробак, но вся электрика в безопасности. Про выбор варианта обвязки читайте в нашей статье Водоснабжение в частном доме.

Обратный клапан монтируют на трубе в скважине, сразу после насоса. Гидробак, реле давления и манометр подсоединяют к пятивыводному штуцеру. Реле сухого хода ставят на трубе после блока автоматики и соединяют проводами с реле давления.

Компания Загород оснащает системы водоснабжения автоматикой от лучших производителей. Мы делаем проект системы, подбираем оборудование и устройства автоматики. Рассчитываем смету прямо на участке, прописываем в ней все необходимое, вплоть до фитингов. Доставляем все на монтаж строго по смете. Вам не придется что-то докупать или ждать, пока это купит монтажник.
