Как провести регулировку давления насосной станции — шаги и методы

Часто возникают трудности с магистральным водопроводом, и качество воды в нем оставляет желать лучшего. Именно поэтому многие владельцы частных домов принимают решение о бурении скважины и настройке независимой системы водоснабжения.

Подача воды осуществляется глубинным насосом. Для его своевременного включения/отключения необходима соответствующая регулировка реле давления насосной станции, иначе помпа не сможет нормально функционировать.

Маленькая насосная станция.

1. Устройство реле давления насоса
2. Принцип работы оборудования
3. Причины некорректной работы насоса
4. Определение необходимого давления
5. Нестандартные значения
6. Верхний и нижний порог
7. Основные параметры для настройки
8. Ситуации, требующие регулировки реле
9. Новое оборудование
10. Постоянное самопроизвольное включение и отключение
11. Станция не отключается
12. Насос не включается
13. Когда реле нужно менять, а не настраивать
14. Какие инструменты потребуются
15. Инструкция по настройке насосной станции
16. Проверка давления воздуха в гидроаккумуляторе
17. Контроль параметров
18. Если гидроаккумулятора нет
19. Процесс регулировки с помощью реле
20. Выбор нового реле давления
21. Расположение контроллера нового оборудования
22. Проверка правильности регулировки
23. Последствия использования насоса без настройки давления
24. Ошибки при регулировке
25. Рекомендации специалистов

Устройство реле давления насоса

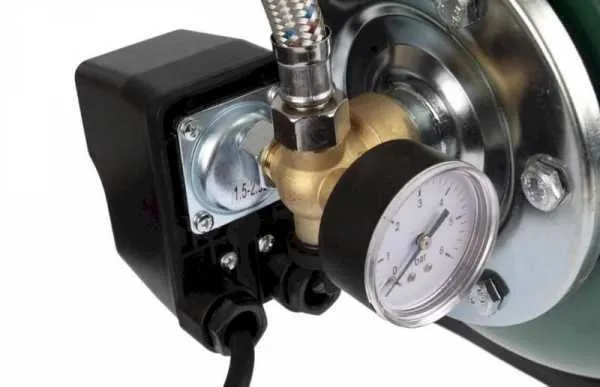

В состав каждой насосной станции входит реле давления, оно контролирует ее работу в зависимости от того, сколько воды в накопителе. Своевременное включение/отключение помпы позволяет поддерживать в водопроводе необходимый напор, и все это происходит автоматически.

Основные элементы реле давления:

• корпус;
• 2 регулируемые пружины;
• мембрана;
• контактная пластина;
• клеммы для подачи питания и подключения заземления;
• фланец для присоединения к водопроводу.

Пружина большего размера служит для регулировки порога срабатывания, т.е. отвечает за включение оборудования, а меньшая – за выставление верхнего предела, т.е. за отключение насоса.

Принцип работы оборудования

Если гидронасос будет без устройства контроля давления, человеку придется самостоятельно вручную регулировать работу станции.

Принцип действия реле простой и понятный. Пружина большего диаметра надавливает на пластину, и она замыкает контакты, после чего оборудование включается.

Когда давление в резервуаре достигнет выставленного верхнего предела за счет действия мембраны и меньшего пружинного элемента, механизм срабатывает, и питание отключается.

В процессе расходования воды давление в баке снижается. При достижении выставленного минимального значения контакты снова замыкаются, и оборудование запускается.

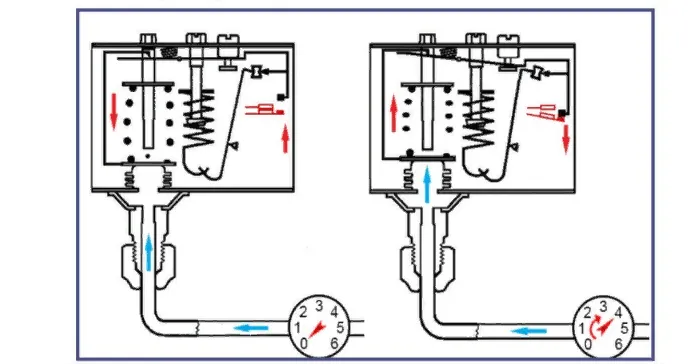

Принцип работы реле давления.

Причины некорректной работы насоса

Есть несколько причин, по которым насос не будет нормально работать и не сможет обеспечивать необходимый напор:

• большая глубина скважины;
• износ рабочего колеса насоса;
• выход из строя сальников;
• подсос воздуха;
• вода подается в многоэтажный дом, и мощности оборудования не хватает;
• создаваемое помпой давление недостаточно для потребляющих воду устройств.

Чтобы исправить создавшуюся ситуацию, требуется изменение заводских настроек.

Определение необходимого давления

Внутри накопителя есть резиновая емкость, в которую накачивают воду, и камера для воздуха. От давления в ней зависит работа всей системы. Для проверки показателей в воздушном отсеке сначала освобождают резервуар от воды.

В него нагнетают воздух, давление которого меньше нижнего значения для указанного оборудования на 10%:

• если объем резервуара 20-30 л – 1,4-1,7 атм;
• 50-100 л – 1,8-1,9 атм.

После того как определили давление, резиновую грушу обязательно заполняют водой, иначе она пересохнет или слипнется. Для увеличения срока работы мембраны напор должен быть ниже его минимального уровня в водопроводе на 0,1-0,2 атм.

Выбор давления влияет на качество работы оборудования.

Нестандартные значения

Иногда могут потребоваться не такие настройки, как рекомендует производитель. Часто владельцы увеличивают разницу между напором включения и отключения.

Это позволяет насосу реже срабатывать, поэтому срок его службы увеличивается. Принимая такое решение, надо быть готовым к тому, что давление в водопроводе будет неравномерным. Уменьшение разницы приводит к постоянному напору, но станция чаще включается/выключается.

Верхний и нижний порог

При заводской регулировке гидронасосов выставляют средние значения:

• нижняя граница – 1,5-1,8 бар;
• верхний уровень – 2,4-3 бар.

Для правильной работы системы разница давлений должна быть от 1,4 атм и выше.

При самостоятельном выставлении этих параметров есть некоторые ограничения:

1. Верхний порог настраивают на показатель, не превышающий 80% максимального значения для данной модели. В документах чаще всего такие характеристики не указывают. Для бытовых моделей этот показатель 5 атм. Чтобы создать более высокое давление, приобретают реле большей мощности.
2. Перед проведением регулировки сверяются с характеристиками помпы. Чтобы она служила долго, отключение должно происходить, когда значение напора будет ниже верхнего предела на 0,2 атм.

Выполняя настройки, учитывают, что реле – чувствительное оборудование, и один поворот гайки соответствует примерно 0,6-0,8 атм.

Заводские настройки реле нуждаются в корректировке.

Основные параметры для настройки

Все простые блоки управления позволяют регулировать 2 величины:

• нижнюю границу, давление, при котором запускается станция;
• разницу между точкой запуска и выключением, когда значения достигнут верхнего предела, – она обозначается как дельта.

Надо учитывать, что при перестройке нижней границы в механическом реле верхний показатель также меняется на соответствующую величину. Например, если нижняя граница 1,7 атм, а верхняя 3,2 атм, то при выставлении давления в 2 атм, верхнее возрастет до 3,5 атм.

Если уменьшать дельту для установки давления отключения, то значение пуска не меняется. Например, 1,7 и 3,2 атм, т.е. ΔР составляет 1,5 атм. Уменьшив дельту до 1 атм, нижний предел останется прежним, а верхний уменьшится до 2,7 атм.

Для перенастройки верхнего показателя достаточно сделать 1 изменение и отрегулировать ΔР. При сдвиге нижней границы сместится и верхняя, поэтому придется производить 2 настройки.

Схема работы насосной станции.

Ситуации, требующие регулировки реле

При эксплуатации гидронасоса возникают разные ситуации, в результате которых происходят сбои в его работе. Причина некорректного срабатывания оборудования – неправильный режим его включения/выключения.

Новое оборудование

Если в новом оборудовании не отрегулированы обе пружины, то реле настраивают в такой последовательности:

1. Выключают гидронасос. Открывают кран, расположенный на максимальном удалении от станции. Если напор воды устраивает, то фиксируют показания манометра и отключают прибор.
2. Отсоединяют от сети, гайку на большой пружине поворачивают, пока не произойдет замыкание контактов.
3. Снова запускают насос, он должен работать до тех пор, пока на манометре не будет на 1,4 атм выше зафиксированной ранее отметки.
4. Выключают насос, отсоединяют его от электричества. Проводят регулировку. Для этого крутят гайку, находящуюся на меньшей пружине, до того момента, когда появится щелчок, свидетельствующий о размыкании контактов.

Постоянное самопроизвольное включение и отключение

Это связано с тем, что происходит быстрый рост давления, и мотор отключается, но оно также быстро падает, и он снова включается. Проблема не в реле, а в растянутой или порванной резиновой пластине накопителя. Для устранения неполадки надо разобрать бак и поменять мембрану.

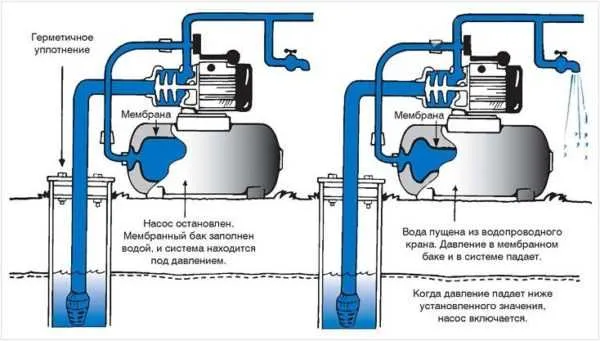

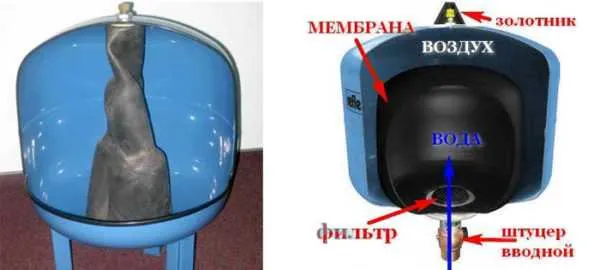

Принцип работы мембраны в гидроаккумуляторе.

Станция не отключается

Чаще всего это связано с износом деталей насоса, поэтому он не может создавать заданное давление. Для устранения такой поломки достаточно снизить максимальный показатель. Если параметры приходится уменьшать до критических значений, то понадобится замена насоса.

Насос не включается

Причин того, что гидронасос не включается, несколько:

• окисление клемм;
• неисправности электропроводки;
• выход из строя электромотора.

Для поиска причины используют тестер, которым проверяют электрическую цепь.

Когда реле нужно менять, а не настраивать

Не всегда удается отремонтировать реле, есть ситуации, когда его просто надо заменить. Исправно работающее, оно защищает электродвигатель от перегрузок, а мембрану от повреждений.

Замену выполняют в таком порядке:

1. Отключают насос от сети, опустошают бак от воды, открывают краны.
2. Отсоединяют кабель подключения насоса и достают его из патрубка.
3. Снимают старое реле. Оно крепится к трубе через штуцер. В системе есть остаточное давление, поэтому надо приготовить миску для сбора оставшейся воды.
4. Устанавливают новое реле и плотно зажимают штуцер. Надо использовать новую прокладку, чтобы не было протечек. Проверяют состояние пружин, в большинстве случаев они регулируются на производстве.
5. Подключают провода.
6. Закрывают краны, запускают насос. Если настройки производителя не устраивают, корректируют их по ранее описанному алгоритму.

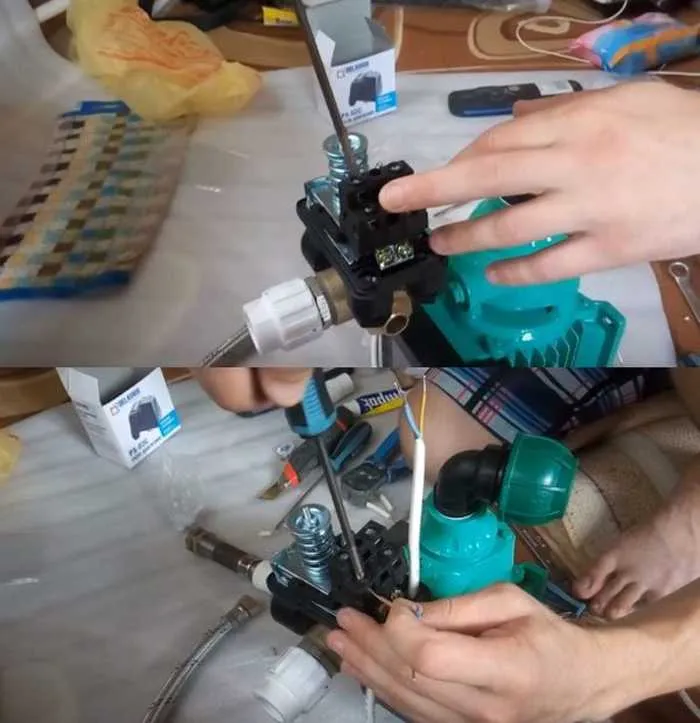

Установка нового реле.

Какие инструменты потребуются

Для выполнения работ понадобятся такие инструменты:

• отвертка – с ее помощью откручивают крышку;
• рожковый ключ на 8 мм для регулировки пружин.

Если в оборудовании нет манометра или он неисправен, понадобится контрольный прибор. Диапазон его измерений должен быть от 0 до 6 атм с шагом 0,1 или 0,2.

Инструкция по настройке насосной станции

Если сделанные на заводе регулировки не соответствуют необходимым, реле настраивают снова.

Проверка давления воздуха в гидроаккумуляторе

Производитель закачивает в гидронасос воздух, давление которого достигает 1,5 атм. Часто из-за длительного срока сбережения происходят утечки, поэтому после покупки такого прибора надо самостоятельно проверить давление.

Для этого откручивают защитный колпачок и надевают на золотник манометр. Некоторые насосы имеют его в комплекте, если нет, то берут автомобильный. Чем выше точность используемого прибора, тем лучше.

Чтобы напор был хорошим, воздух в камере должен находиться под давлением не менее 1,5 атм. Некоторые считают, что достаточно давления и в 1 атм.

В соответствии с выбранным режимом работы выставляют необходимое значение. При показателях менее 1 атм груша трется о стенки сосуда и со временем повреждается. Если давление высокое, то в гидроаккумулятор не получится закачать много воды, т.к. его объем займет груша с воздухом.

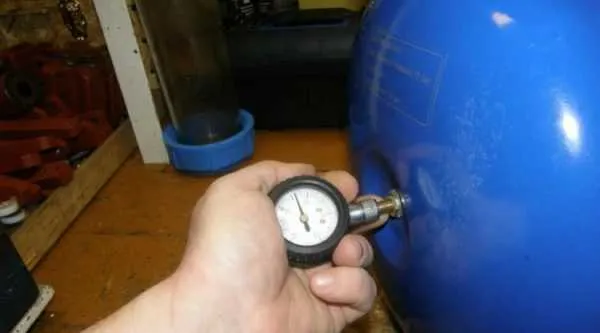

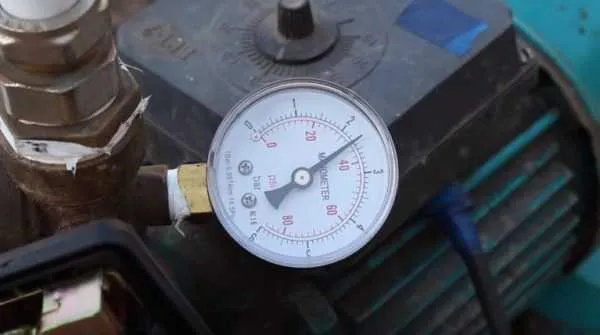

Измеряем величину давления в гидроаккумуляторе.

Контроль параметров

Производитель настраивает оборудование так, что если при включении гидронасоса давление составляет 1,6 атм, соответствующий показатель для воздуха не превышает 1,4-1,5 атм.

При самостоятельной настройке после изменения параметров работы реле надо сразу же корректировать величину давления воздуха.

Если выставлено минимальное значение срабатывания в 2,5 атм, то этот показатель для воздуха должен составлять 2,2-2,3 атм. Контролировать давление в этой камере накопителя надо раз в 6-12 месяцев, даже если настройки реле не изменялись.

Если гидроаккумулятора нет

Некоторые модели глубинных насосов не имеют накопительного бака. Они защищены от работы всухую, срабатывают при достижении заданных параметров.

Недостаток в том, что они не имеют запаса воды, и происходит частое включение помпы. Когда кран открывают, насос запускается, а после его закрытия еще немного работает, чтобы накачать в систему воду.

Преимущества:

• небольшие размеры оборудования;
• экономия на приобретении гидроаккумулятора;
• постоянный напор воды.

Такой вариант подходит для длительных режимов включения (набора воды, полива и т.д.).

Насосные станции без гидроаккумулятора.

Процесс регулировки с помощью реле

Настройка выполняется в таком порядке:

1. Отключают гидронасос от сети, сливают всю воду из водопровода.
2. Запускают станцию и записывают давление, при котором включится реле. Показатель соответствует нижнему порогу.
3. Открывают самый дальний кран и замечают, когда оборудование снова включится. Это будет верхний порог.
4. Если напор воды из крана слабый, давление увеличивают. Для этого поворачивают гайку, имеющуюся на большой пружине.
5. Настраивают дельту, она должна составлять 1,5-2 атм. Для этого регулируют нижнюю пружину.

После выполненных настроек из системы снова удаляют воду и включают гидронасос. Если напор устраивает, значит, все сделано правильно.

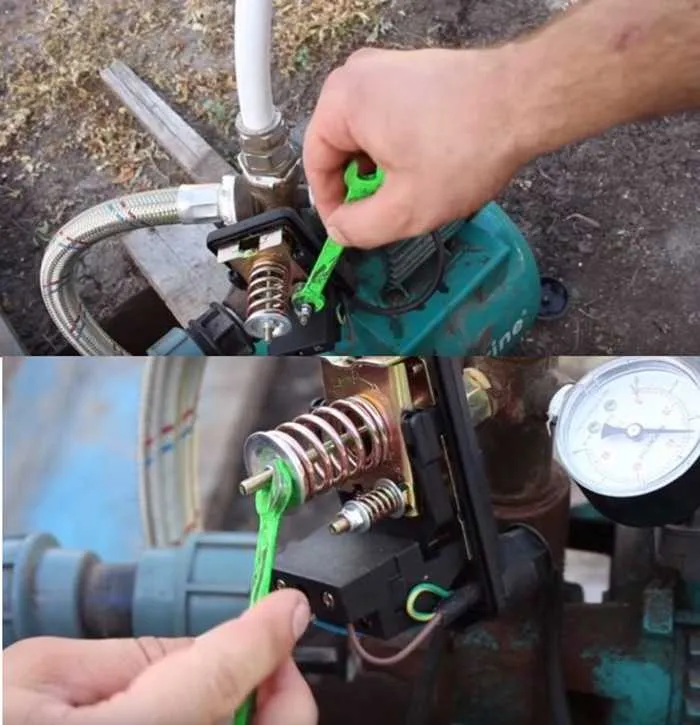

Регулировка малой и большой пружин.

Выбор нового реле давления

Есть универсальные модели реле, используемые для монтажа на самостоятельно собранных системах. При их выборе учитывают технические характеристики, которые есть в паспорте прибора. Возможности устройств должны совпадать.

Большинство реле рассчитаны на работу при номинальном давлении от 1,5 атм, максимальном – 3 атм. Важен и IP, т.е. уровень влаго- и пылезащиты: чем он выше, тем лучше. Кроме этого, учитывают размер резьбы, он должен соответствовать диаметру штуцера, к которому будут подключать реле.

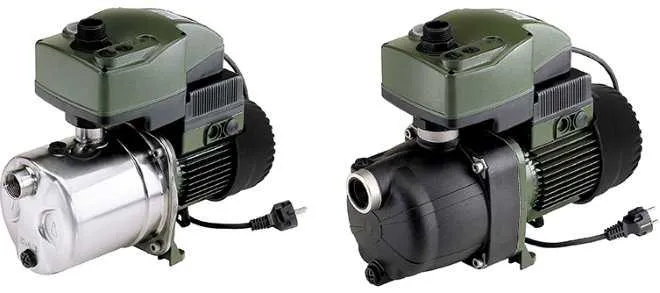

Большинство моделей универсальные, но есть встроенные и выносные. Электронные реле более нежные, они боятся включений, имеющихся в воде, поэтому перед ними обязательно устанавливают фильтр.

Для настройки достаточно на дисплее выставить требуемые значения. Электронные модели на возрастание давления реагируют через 10-15 секунд.

Расположение контроллера нового оборудования

Чтобы избежать скачков давления и турбулентности, устанавливать реле лучше около гидроаккумулятора. Если позволяют характеристики влагозащищенности прибора, его можно разместить рядом с накопителем в кессоне.

Для подключения реле рекомендуется использовать отдельную электролинию, но это необязательно. Применяют кабель сечением 2,5 мм², автомат защиты и заземление.

Если насос погружной, то с реле его соединяют тройником или штуцером с 5 выходами. В первом варианте его устанавливают на магистраль, но второй используют чаще.

В этом случае к штуцеру присоединяют такие элементы:

• гидронасос;
• накопительный бак;
• манометр;
• реле;
• водопровод.

В системе должен быть фильтр. Его монтируют перед накопителем, чтобы он защищал оборудование от повреждений. В этом случае надо часто очищать фильтр, т.к. его загрязнение увеличивает нагрузку на насос и вызывает преждевременный выход из строя.

Если фильтр установить после станции, то она не защищается от имеющегося в воде песка и другого мусора, но при этом помпа работает без нагрузки. На то, что пора чистить фильтр, укажет ослабление напора воды.

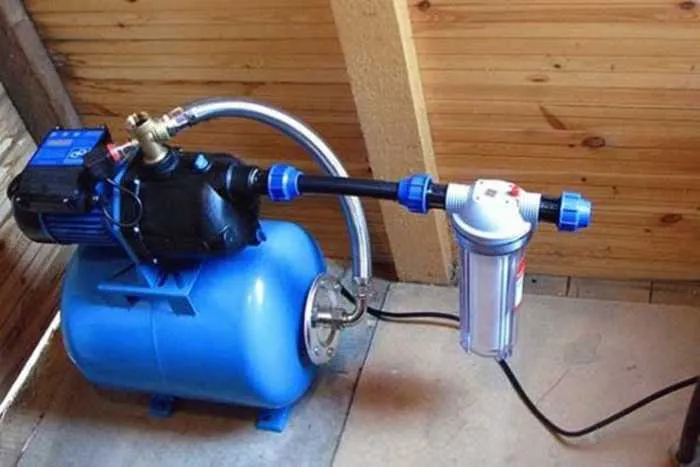

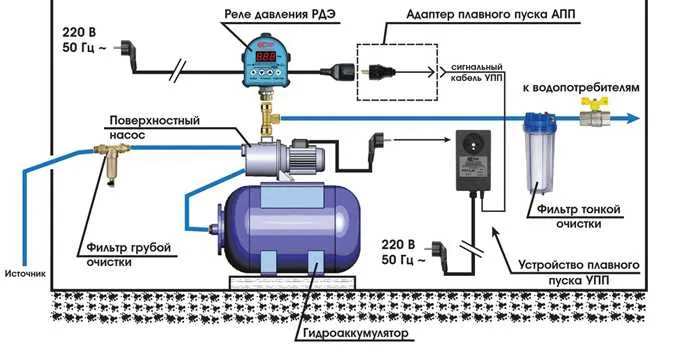

Пример подключения реле с поверхностным насосом..

Проверка правильности регулировки

Правильность настройки реле – понятие условное, это зависит от предпочтений владельца. Одни хотят, чтобы в системе было высокое давление, другим достаточно и среднего напора. Если сделанные настройки устраивают, значит, все выполнено правильно.

С помощью проведенных регулировок изменяют объем воды в гидробаке. От размера ΔР зависит, сколько воды поместится в накопителе. Например, если разница составляет 2 атм, то бак заполнен наполовину, а при 1 атм – всего на 25%.

Последствия использования насоса без настройки давления

Если верхний и нижний параметры срабатывания насоса не выходят за показатели, рекомендуемые производителем, то негативных последствий для оборудования не будет. Пользователь может испытывать неудобства из-за сильного или слабого потока воды.

Если режимы работы гидронасоса выходят за рекомендуемые значения, то он долго не будет отключаться или начнет часто включаться, поэтому быстро выйдет из строя.

Ошибки при регулировке

Есть несколько распространенных ошибок:

1. Перетянута меньшая пружина. Это приводит к превышению давления отключения оборудования, поэтому насос постоянно работает. Исправляют так: подают питание и ждут, пока давление перестанет расти. Отключают станцию, сливают через кран немного воды. Ослабляют гайку на пружине меньшего размера до щелчка контактной пластины.
2. Давление выключения на 80% больше предельно допустимого. Для большинства моделей оно должно быть 4-4,4 атм, если этого мало, надо покупать более мощное оборудование.
3. Перетянута большая пружина. Из-за этого давление включения будет высоким. Станция не запускается. Для устранения неполадки регулируют натяжение большой пружины.

Рекомендации специалистов

Чтобы правильно выполнить регулировку реле давления, надо придерживаться таких рекомендаций:

• питание к реле подключают через отдельную линию с УЗО;
• обязательно используют заземление;
• если внутри или на реле появилась вода, то его надо срочно отключить, т.к. это признак разрыва мембраны;
• в системе водоснабжения надо использовать фильтры, они требуют регулярной очистки;
• 1-2 раза в год реле откручивают и промывают;
• меньший пружинный элемент чувствительней большого, поэтому во время его регулировки надо медленнее проворачивать гайку;
• маленькая пружина служит для выставления разницы между верхним и нижним порогами срабатывания реле;
• дельта должна быть в пределах 2 атм – это обеспечивает нормальную наполняемость накопителя водой.

Правильная установка, настройка и своевременное обслуживание реле давления гарантирует корректурную и бесперебойную работу насосной станции на протяжении многих лет и обеспечение стабильного напора воды в системе.
