Реле давления с защитой от сухого хода.
Реле давления с сухим ходом – в одном устройстве две функции (автоматика).
TPA-3 — это реле давления, дополнительно оснащенное функцией предотвращения работы «сухого хода». Это стандартное реле давления (контроллер), которое автоматически разрывает контакты при снижении давления до уровня ниже установленного порога.
Если говорить более конкретно, TPA-3 объединяет в себе функции реле давления и предотвращения работы на «сухом ходу».
При необходимости изменяя вращение гайки пружины, можно индивидуально настроить реле давления с необходимым давлением.
При отсутствии давления в системе реле обнаруживая «сухой ход» разъединяет контакты и отключает насос. Тем самым предохраняя насос от работы в холостую и возможного выхода из строя. Вновь включить насос предлагается только вручную, в первую очередь проверив причину появления «сухого хода». Для этого необходимо сделать повторный пуск, рукояткой на корпусе реле переместить до риски ПЕРЕЗАПУСК. Также, имеется возможность принудительно в ручную выключить электронасос.
Заводская настройка порога отключения реле давления с сухим ходом является 0,4 – 0,6 бар. Если давление в системе водоснабжения уменьшается до уровня 0,4 – 0,6 бар, реле отключает насос по режиму «сухой ход».
Купить реле давления с защитой от сухого хода можете с доставкой в ХозОптТорг (Ливны).
Цена реле давления с сухим ходом выгодная дешевая.
Принцип эксплуатации реле давления с защитой от сухого хода.
Систему водоснабжения и насос (на примере поверхностного электронасоса) надо заполнить водой и удалить воздух из электронасоса и трубопровода.
Подаем напряжение на насос, но электронасос не включился, так как контакты реле давления с сухим ходом разомкнуты. Чтобы электронасос запустился, необходимо нажать на рычаг запуска реле давления с защитой от сухого хода (ПЕРЕЗАПУСК) и держать его в нажатом состоянии, пока давление воды в системе водоснабжения не увеличиться выше 0,5 бара.
После запуска, электронасос автоматически отключится, когда давление в системе водоснабжения дойдет до заданного на реле давления.
Имеется возможность индивидуально настраивать реле давления по сухому ходу — включения и отключения. Настраивать реле давления с защитой от сухого хода рекомендуем по манометру.
При разборе воды (кран открыт), при достижении нижнего порога реле давления с сухим ходом (давление снизилось) насос автоматически включается и увеличивает давление в системе.
Если при разборе воды (кран открыт), обнаруживается причина (нет воды или напряжения и т.п.) давление в системе уменьшается ниже 0,5 бар, контакты реле с защитой от сухого хода размыкаются, и электронасос больше не запустится, так как реле давления выключилась по режиму «сухой ход». Для запуска насоса с реле давления с сухим ходом необходимо уточнить – по какой причине выключился насос по «сухому ходу». После обнаружения причины и устранения, перемещаем рычаг в положение ПЕРЕЗАПУСК и ждем, пока давление в системе водоснабжения не увеличится более 0,5 бара. После этого реле давления с защитой «сухим ходом» будет работать автоматически без участия человека.

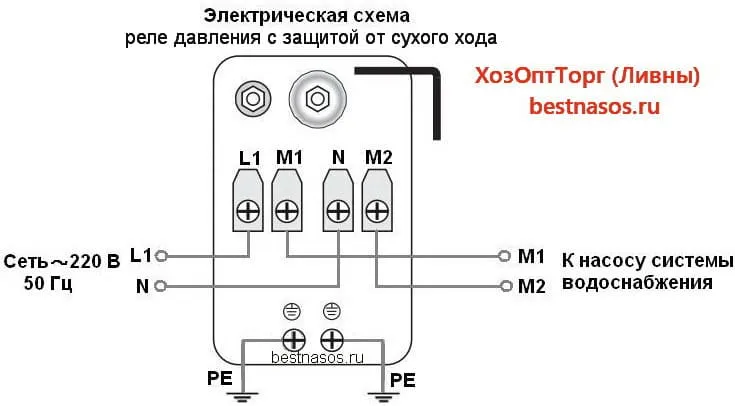

Подключение реле давления с сухим ходом
Назначение товара
автоматика для насоса и гидроаккумулятора
Применение
автоматически включает и выключает насос
Исполнение
защита от сухого хода
Давление рабочее, макс., бар.
до 5
Температура жидкости, макс., °C
+55
Присоединительный размер
с внутренней резьбой ¼”
Напряжение, В./ Гц.
220 / 50
Габаритные размеры товара, мм.
Куда ставить датчик сухого хода?
Датчик сухого хода, также известный как датчик уровня жидкости, обычно устанавливают в баке или емкости, чтобы контролировать уровень жидкости внутри него.
Для определения наилучшего места для установки датчика сухого хода, необходимо учитывать следующие факторы:
-
Тип жидкости: Различные жидкости имеют разную плотность и вязкость, что может повлиять на выбор места установки датчика. Например, для более плотных жидкостей может потребоваться установка датчика ближе к дну бака.
-
Размеры бака: Размеры бака или емкости также могут повлиять на выбор места установки датчика. Если бак очень большой, то может потребоваться установка нескольких датчиков для обеспечения точного контроля уровня жидкости.
-
Цель использования: Если датчик сухого хода используется для предотвращения повреждения насоса, то его следует установить таким образом, чтобы он мог быстро обнаруживать низкий уровень жидкости и выключить насос. Если цель заключается в контроле запаса жидкости, то датчик можно установить на более высоком уровне.
-
Система контроля: Некоторые системы контроля уровня жидкости могут иметь специальные требования по установке датчика. Поэтому перед установкой датчика следует ознакомиться с инструкцией по эксплуатации системы.
Обычно датчик сухого хода устанавливают на наименьшей высоте бака, на которой может образоваться низкий уровень жидкости. Если же требуется точный контроль уровня жидкости, то датчик устанавливают на определенном расстоянии от дна бака.
