Уровень давления в системе отопления частного дома — восстановление нормы и факторы изменения

Давление в отопительной системе должно соответствовать нормам – 1,5 – 2,0 атмосферы для частных домов высотой до 2 этажей. Если давление отклоняется от этих значений, требуется провести обслуживание системы.

В данной статье разберем нюансы работы системы отопления и оборудования котельной. Определимся какое давление нужно поддерживать, как его устанавливать, от чего оно зависит… Вероятно приведенный материал поможет читателям в вопросах связанных с работоспособностью системы отопления и применением оборудования.

Какое давление в системе отопления должно быть

В малоэтажных частных домах рабочее давление системы отопления составляет около 2 атмосфер. Чаще 1,5 – 2,0 атмосферы. Максимальный подъем давления допускается до 3 атмосфер, а выше – должен срабатывать аварийный клапан.

В высотных домах норма давления в пределах 5 – 10 атм. Чаще – 5 – 8 атм. Максимум, на что рассчитаны радиаторы отопления в квартирах высотных домов – 12 атм.

Такое же давление — 12 атм, может находиться и в магистральных трубах теплосетей.

В высотных зданиях на стояках отопления для снижения давления устанавливаются гидравлические редукторы.

Почему давление повышается

Согласно законам физики, при нагреве жидкости или газа их объем увеличивается. Поэтому, если жидкость находится в закрытой системе отопления, то ее давление с ростом температуры будет увеличиваться.

Жидкость не может значительно сжиматься так как газ. Если пространство закрытое, то может произойти большой скачок давления и оболочку разорвет.

В «неправильной» системе отопления закрытого типа так и происходит – разрушается самое слабое звено, например, теплообменник котла, и жидкость находит путь наружу.

В открытых системах отопления – с самотечным движением жидкости (в которых открытый расширительный бак) давление при нагреве не повышается. Оно там задается высотой водяного столба – обычно на 1 – 2 этажа – соответственно до 1 атм. «Лишняя» жидкость просто уходит в бак или сбегает в канализацию.
Но в закрытых системах применяются другое специальное оборудование.

Как нормализуют ситуацию

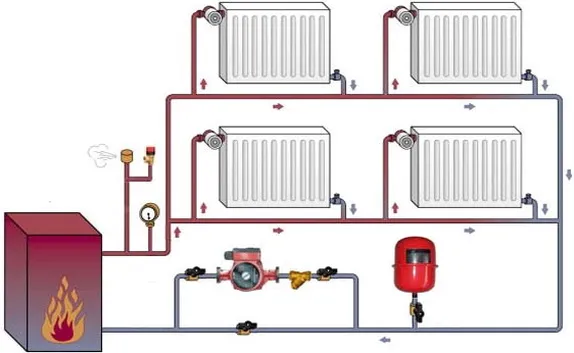

Чтобы не произошло опасного повышения давления при нагреве теплоносителя, в закрытые системы (с принудительной циркуляцией жидкости), включают обязательные элементы:

• Расширительный бак – закрытый сосуд, частично заполненный воздухом, который способен значительно сжиматься при повышении давления, освобождая объем для «несжимаемой» жидкости.
• Предохранительный клапан – прибор открывающий сброс жидкости из системы, если давление в ней достигло установленного максимального давления – обычно 3атм.
• Манометр – прибор измеряющий и указывающий давление жидкости или газа. Его показаниями руководствуются и при заливке, закачивании системы, контроле работы…

Такое же оборудование должно устанавливаться и на систему горячего водоснабжения в частных домах, в составе которых находится бойлер косвенного нагрева.

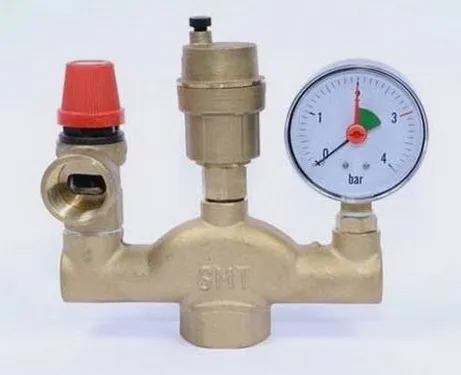

Группа безопасности для системы отопления с неавтоматизированным котлом
— предохранительный клапан, воздухоотводчик, манометр.
В настенных котлах данные приборы являются встроенными.

Какой объем у расширительного бака

Недопустимо применять расширительный бак меньшего объема, чем 1/10 от всей системы отопления.
Впрочем, для профессионального расчета объема расширительного бака существует специальная методика. Но на бытовом уровне решается так – не меньше чем 1:10 от залитого в систему отопления теплоносителя. Тогда расширительный бак может компенсировать увеличения объема жидкости от ее нагрева без проблем.

Как узнать, сколько в системе теплоносителя?
Остается только вооружиться геометрическими формулам и справочными данными по применяемому оборудованию. Но на практике, при создании отопления своими руками, без проекта, объем просто считают ведрами при первичной заливке. После чего уже и приобретают подходящий расширительный бачок.

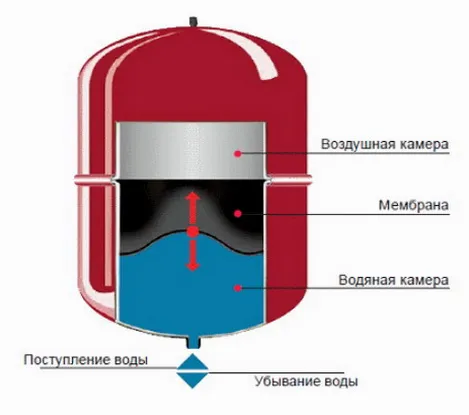

Принцип работы расширительного бака

Почему давление в системе отопления снижается

Давление в системе отопления постоянно понижается от первоначального заданного значения. Это понижение может быть весьма малым и не заметным по приборам (манометрам). Или может понижаться значительно.

Большое уменьшение давление может происходить по двум причинам:

• После заливки жидкости в системе отопления находится воздух. Он будет постепенно стравливаться через автоматические воздухоотводчики (должны присутствовать). Уменьшение давление при этом должно компенсироваться подливкой нового теплоносителя.
• В системе отопления находится течь, теплоноситель уходит. Но может быть и утечка воздуха из замкнутого расширительного бака.

Не допускается делать автоматическую подпитку водой системы отопления при уменьшении давления. Если присутствует течь, то вода в системе будет постоянно обновляться, что приведет к значительному осадку и выходу всей системы из строя.

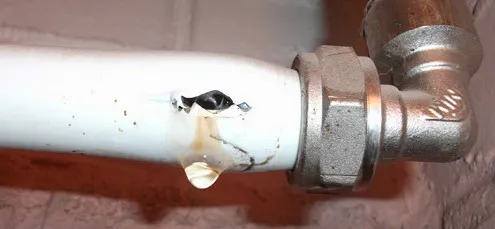

Как найти течь в системе отопления

Обычно течь теплоносителя возникает на стыках из-за некачественного монтажа. Достаточно внимательно осмотреть систему и обратить внимание на потеки и рыжие отметины (осадок из воды). Ремонт по «диагнозу».

Но иногда визуально обнаружить трудно. Тогда ищут на слух, — систему сливают и заполняют воздухом под давлением. Характерный свист укажет, где находится «дырочка».

Можно использовать и специальное оборудование — сканер избыточной влажности.

Нужно не забыть и о котле. Наличие течи в теплообменнике, через маленькие трещинки – не редкое явление. Обнаружить «на ходу» не получится – теплоноситель тут же испаряется и уходит вместе с газами. Проверяется при остановленном котле.

Не желательно узлы стыковок располагать в недоступных для осмотра и ремонт местах.
Ознакомьтесь, — Проблема монтажа полипропиленовых трубопроводов – как правильно паять трубы.

Как установить давление в системе отопления

Начальное давление в системе отопления устанавливается путем накачивания расширительного бака воздухом, при холодном теплоносителе.
Расширительный бак наполняется воздухом до создания давления в 1,3 – 1,5 атм.
Соответственно, при нагреве, если объем бака подобран правильно, давление может достигать – 2,0 атм.

Расширительный бак оснащен обычным воздушным золотником, как и на автомобиле, и может быть накачан автомобильным насосом или компрессором.

Мы рассмотрели основные вопросы, связанные с давлением в системе отопления для частного дома. Также рекомендуется ознакомиться Как работает гидроаккумулятор и расширительный бак

Как работает система центрального отопления?

Система центрального отопления состоит из следующих основных элементов:

1. Котельная – это помещение, где расположены котлы, которые производят тепло для отопления домов и зданий. Котлы могут работать на различных типах топлива, таких как газ, мазут, дизельное топливо, древесные отходы и др.

2. Трубопроводы – это система труб, которая распределяет горячую воду из котельной по всем зданиям и домам, подключенным к центральной системе отопления. Трубы могут быть из различных материалов, например, из стали или полипропилена.

3. Радиаторы – это приборы, которые устанавливаются внутри помещений для передачи тепла из горячей воды, поступающей из центральной системы отопления. Радиаторы могут быть различных типов и размеров, включая биметаллические, алюминиевые и чугунные.

4. Термостаты и клапаны – это устройства, которые регулируют температуру в помещении путем контроля потока горячей воды, поступающей в радиаторы. Термостаты и клапаны могут быть механическими или электронными.

5. Насосы – это устройства, которые подают горячую воду по трубопроводам от котельной к радиаторам в помещениях. Насосы обеспечивают нужное давление и скорость потока воды.

6. Расширительный бак – это устройство, которое компенсирует изменения давления и температуры в системе отопления. Расширительный бак обычно расположен в котельной и может быть различного размера.

7. Система безопасности – это устройства, которые контролируют безопасность работы системы отопления, например, термостаты, клапаны и предохранительные клапаны.

Когда система центрального отопления работает, котел нагревает воду, которая циркулирует по трубопроводам к радиаторам в помещениях. Радиаторы отдают тепло, и охлажденная вода возвращается обратно в котельную для повторного нагрева. Термостаты и клапаны контролируют количество тепла, поступающ

Однако, существуют более современные системы отопления, использующие тепловые насосы, солнечные коллекторы или геотермальные источники тепла. В таких системах отопления теплоаккумулирующая способность материалов играет менее значимую роль, поскольку система управления тепловым потоком может регулироваться более точно и эффективно.

В целом, выбор материалов для облицовки и отделки стен в помещении должен зависеть от конкретных условий и требований к комфорту, внешнему виду и бюджету. Кроме того, следует учитывать такие факторы, как теплоизоляция, звукоизоляция, прочность материалов и их устойчивость к воздействию влаги, пыли и грязи.

Видео. Диаметр труб в системе отопления
