Сравнение закрытой и открытой систем отопления — схемы, плюсы и минусы

Принцип функционирования заключается в следующем: теплоноситель (вода) нагревается в котле до требуемой температуры и по системе трубопроводов направляется к радиаторам. Эти радиаторы передают тепло, обогревая помещение.

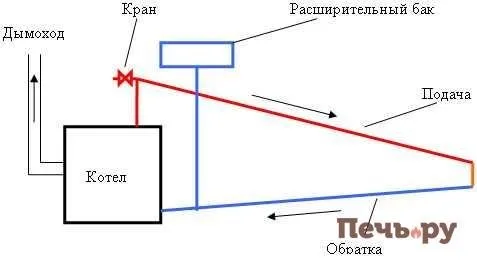

Открытая система

Особенность открытой системы отопления заключается в том, что теплоноситель движется по трубам естественным путем. Это происходит из-за разности в плотности у холодной и горячей воды (у последней она больше). Поэтому создается гидростатический напор который направляет теплоноситель в радиаторы. В качестве теплоносителя чаще всего используется обычная вода. В состав открытой отопительной системы входит отопительный котел, расширительный бак, прямые и обратные трубы и радиаторы. Естественная циркуляция, при которой нагреваются радиаторы, происходит следующим образом. Вода достигает высокой температуры, стремится вверх на выходе из котла, выталкивается холодной водой. При нагревании структура воды расширяется, появляются её излишки. Именно для этого нужен расширительный бак, туда лишняя вода отправляется, чтобы избежать разрыва. Теплоноситель остывает в расширительном баке, возвращается в систему отопления.

Рекомендации по использованию

Расширительный бак устанавливается максимально высоко, на чердаке, который не отапливается. Бак открыт, обеспечен постоянный доступ кислорода. Постоянный контроль за уровнем бака позволяет предотвратить воздушные пробки в трубопроводе. Необходимо следить за медленным нагреванием воды, так как циркуляция воды происходит медленно. Если довести температуру до максимальной (точка закипания) – есть риск быстрого износа всей системы отопления. Если не используете отопление зимой – необходимо сливать теплоноситель для сохранности труб, радиаторов и котла.

Рекомендации по установке

Монтаж открытой системы отопления должен быть выполнен строго по инструкции, иначе появится риск утечек и замерзания воды в зимний период. Представляем следующие рекомендации:

• Нужно установить котел максимально низко по отношению к трубам, приборам отопления;
• Необходимо утепление расширительного бака при установке на чердаке. Это предотвращает замерзание воды;
• Должное внимание уделяется уклону при монтаже трубопровода;
• Рекомендуется избегать многочисленных изгибов, колен и отводов;
• Важно использовать наименьшее количество соединительных элементов;
• Устанавливается труба с наибольшим диаметром на выходе из котла.

Важно правильно подобрать сечение труб:

• Если площадь дома составляет 50-100 кв. м – нужно использовать трубы с диаметром 40 мм. Чем больше общая площадь отапливаемого помещения – тем больше диаметр.
• Трубы, которые идут к радиаторам, имеют сходный диаметр со стояком. Трубы, которые подводят к радиаторам, могут иметь меньшее сечение.
• Рекомендуемый уклон горизонтальных труб составляет 0,005-0,01%. Он выполняется от котла в направлении радиаторов.

Преимущества/недостатки открытой системы

Главными преимуществами открытой системы являются:

• Равномерность прогрева. Тепло поступает во все отапливаемые помещения, создается комфортная и уютная атмосфера.
• Бесшумная работа. Достигается благодаря отсутствию циркуляционного насоса.
• Длительная эксплуатация. Насос может выходить из строя, в открытой системе его нет.
• Независимость от электричества. Не потревожат перепады в сети и полное отключение электроэнергии.

Открытые системы стали менее популярными. Одна из причин – следующие недостатки:

• Высокие цены на оборудование. В открытой системе используются трубы большого диаметра.
• Сложный монтаж. Необходимо рассчитать уклон горизонтальных участков труб.
• Угроза замерзания воды в открытом расширительном баке.
• Опасность коррозии труб, радиаторов. Открытый расширительный бак дает возможность кислороду проникнуть в систему.
• Изменение уровня теплоносителя. Необходим постоянный контроль расширительного бака.
• Невозможность использования антифриза.
• Долгое время на нагрев.

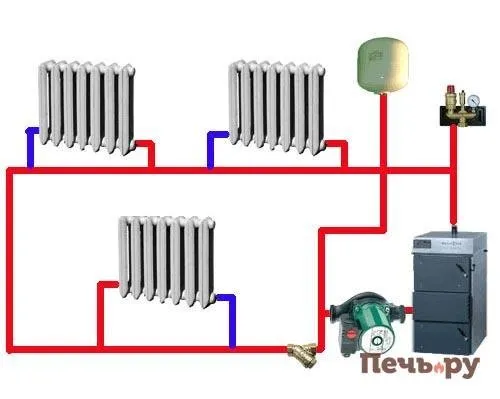

Закрытая система отопления

Основное отличие закрытой системы отопления – использование циркуляционного насоса, который осуществляет движение теплоносителя. В остальном – принцип работы тот же, что в открытой системе. В закрытой системе трубы, радиаторы нагреваются гораздо быстрее.

Рекомендации по использованию

Бак мембранного типа обладает герметичностью, что препятствует испарению теплоносителя. Это означает, что может быть использован антифриз. Его применение дает возможность надолго покидать жилье зимой: риск заморозки и порчи системы снижается практически до нуля.

Рекомендации по установке

Для должного функционирования закрытой системы отопления рекомендуем придерживаться следующих советов:

• Расширительный бак устанавливают прямо в помещении. При этом сокращаются затраты на элементы трубопровода и теплоноситель не перемерзает.
• Использование труб меньшего диаметра совсем не означает, что нужно устанавливать трубы с минимальным сечением. Этот способ сэкономить средства может деструктивно повлиять на всю систему отопления. Есть риск увеличения давления в трубопроводе, а насос может с этим не справиться.
• Особое внимание нужно уделить правильности установки насоса. Ротор располагается горизонтально относительно собственной оси. Это способствует бесшумной работе и меньшему трению с теплоносителем.
• Циркуляционный насос и расширительный бак устанавливаются перед входом в котел.

Преимущества/недостатки закрытой системы

Главными преимуществами закрытой системы являются:

• Простота монтажа системы.
• Более низкая стоимость отопительной конструкции. Обеспечивается благодаря возможности использования труб с меньшим диаметром.
• Нет необходимости контроля за уровнем теплоносителя. Герметичность расширительного бака не позволяет теплоносителю испаряться.
• Возможность регулировать температуру. Это происходит при увеличении/уменьшении количества подающегося теплоносителя.
• Возможность обогрева пола. К отопительной системе подключается специальный дополнительный элемент.

Закрытая система отопления имеет один существенный недостаток. Система зависит от электроснабжения. Должно обеспечиваться постоянное потребление электроэнергии. Придется приобретать источники резервного питания на случай аварийной ситуации. Лучше всего – электростанции на жидком топливе.

Разводка отопления: виды и особенности

Вне зависимости от выбранной системы отопления нужно знать, что существуют следующие виды разводки: однотрубная, двухтрубная и лучевая. На их применение влияют место прохождения главной трубы, способы подсоединения радиаторов, стояков подающей функции, расположение стояков.

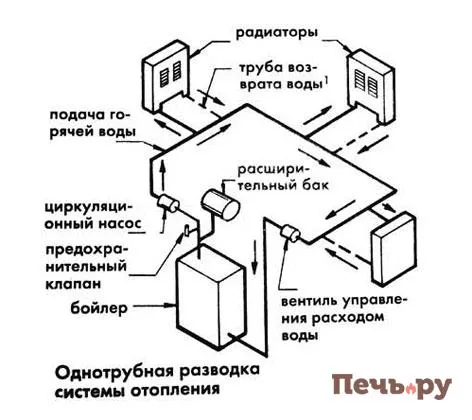

Однотрубная разводка

Однотрубная разводка бывает горизонтальной и вертикальной. Горизонтальная не дает возможности регулировки величины теплоносителя. Поэтому при её использовании устанавливаются байпасы. Вертикальная разводка используется в основном для многоэтажных зданий.

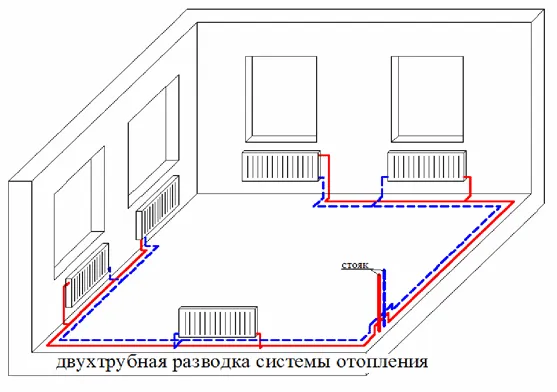

Двухтрубная разводка

Двухтрубный тип разводки наиболее распространен. К каждому радиатору проведены две трубы – подающая теплоноситель и отводящая охлажденную воду. Трубопровод делается в форме звезды, шлейфа или лучевой.

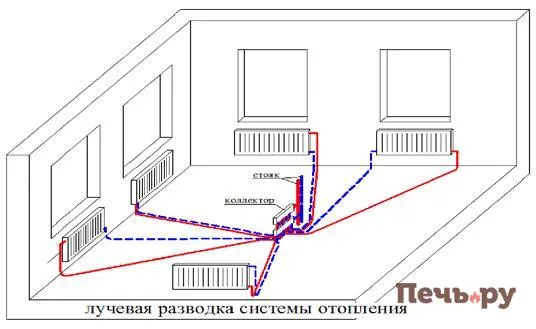

Лучевая разводка

Позволяет регулировать нагрев каждого отдельного радиатора. Требует сложного монтажа, нескольких распределительных коллекторов и наибольших расходов на трубы.

Таким образом, мы рассмотрели устройство, основные особенности, преимущества и недостатки закрытой и открытой системы отопления. Выбор должен основываться не только на Ваших пожеланиях, но и возможности установки системы в доме. Поэтому очень важно обратиться за профессиональной консультацией к проверенному специалисту. Расчет и монтаж системы должны выполнять специалисты лицензированных фирм. На основе представленных рекомендаций желаем Вам правильно выбрать и установить систему отопления!

Что чаще всего используют для отопления жилых помещений?

В разных странах и регионах мира могут быть различные предпочтения по выбору систем отопления для жилых помещений. Однако, в целом, наиболее распространенными методами отопления являются следующие:

1. Центральное отопление: это система, в которой тепло генерируется в центральном источнике, обычно котельной, и затем распределяется по зданию с помощью трубопроводов и радиаторов. Такая система отопления обычно используется в многоквартирных домах или зданиях с большим количеством помещений.

2. Индивидуальное отопление: это система, в которой каждое помещение имеет собственный источник тепла, например, котел или кондиционер с обратной функцией. Эта система может быть установлена в частных домах или квартирах.

3. Электрическое отопление: это система, в которой тепло генерируется с помощью электричества. Такие системы могут включать в себя обогревательные приборы, такие как конвекторы, радиаторы и инфракрасные панели. Они часто используются в квартирах или домах, где нет доступа к центральному газу или другому виду топлива.

4. Газовое отопление: это система, в которой тепло генерируется с помощью газа, обычно природного. Она может использоваться как для центрального отопления, так и для индивидуального отопления.

5. Тепловые насосы: это система, которая использует энергию из окружающей среды, чтобы генерировать тепло. Такие системы могут быть эффективными и экологически чистыми, но могут быть дорогими в установке и обслуживании.

Конечный выбор метода отопления зависит от многих факторов, включая доступность топлива, размер и тип здания, стоимость установки и обслуживания системы, а также энергоэффективность и экологические аспекты.
